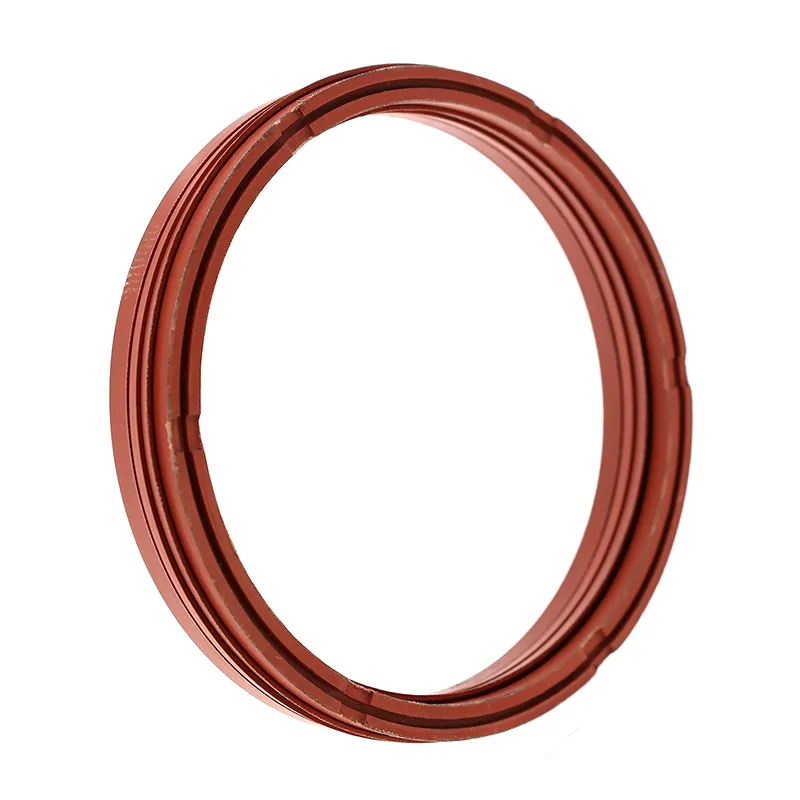

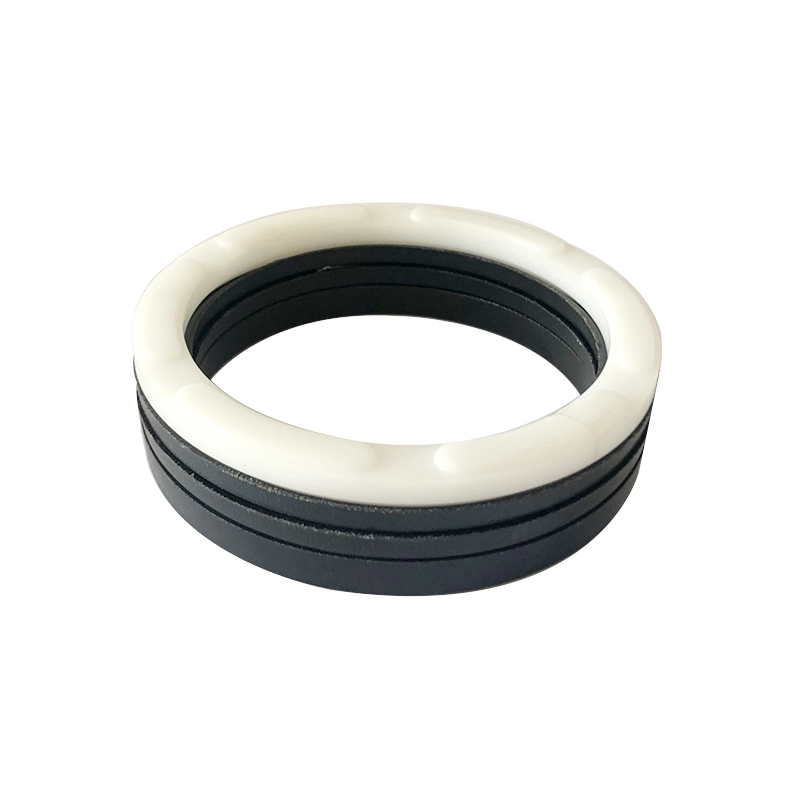

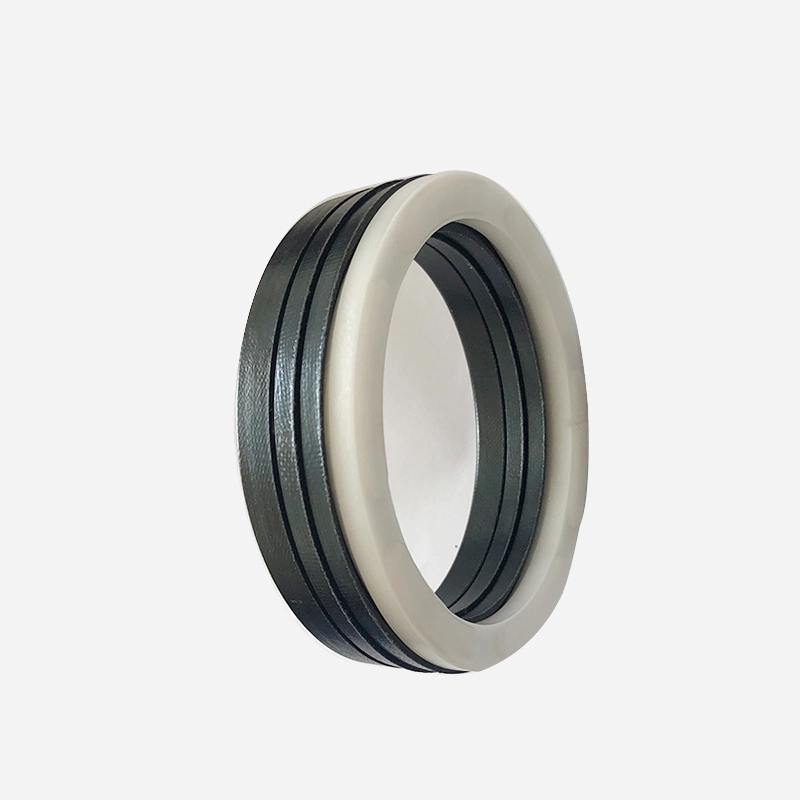

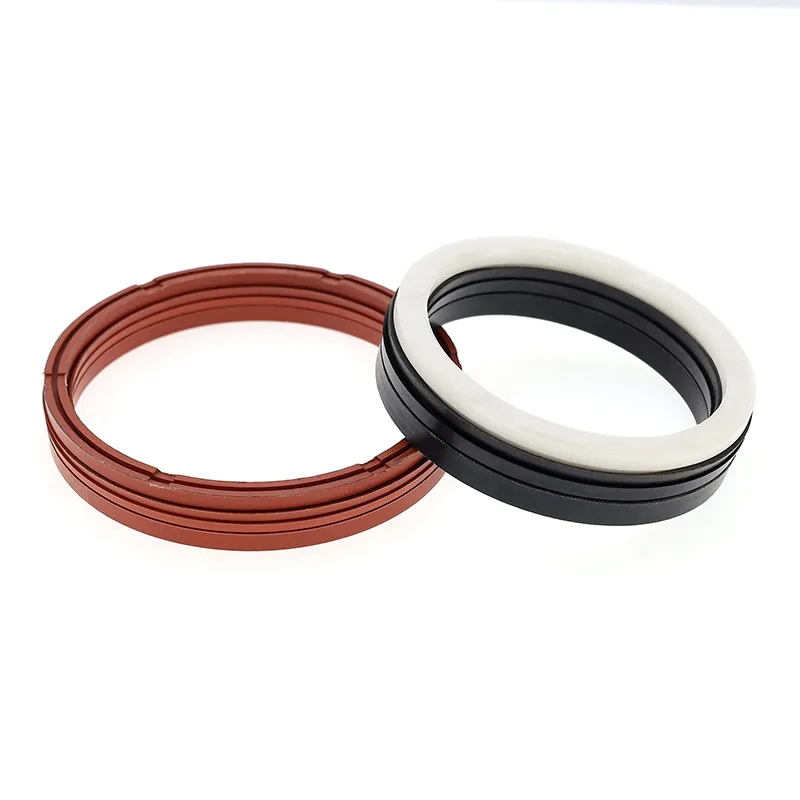

В-сет заптивка за тешке услове рада састоји се од сета заптивних прстенова у облику слова В, компресионог прстена и потпорног прстена. Погодан је за једносмерно заптивање под притиском у клипним хидрауличним апликацијама. Приликом уградње мора се нанети маст компатибилна са заптивним материјалом. Не може се уградити у интегрална (затворена) кућишта. Дизајниран је за заптивање клипа у апликацијама са средњим и тешким оптерећењем.
1. Доступан је широк спектар материјала који омогућавају оптимално прилагођавање различитим применама.
2. Погодан за употребу у тешким условима рада, прилагођавајући се практично свим медијима и захтевним условима.
3. Дуг радни век, погодан за подмазивање без уља (са одговарајућим избором материјала).
4. Подесива перформанса заптивања: аксијална димензија се може подесити додавањем или уклањањем В-прстенова.
5. Ефикасан чак и са лошим квалитетом површине заптивања.
|
Прессуре Мпа |
Температура ℃ |
Брзина м/с |
Средње |
|||
|
≤60 |
-30~+100 (нитрилна гума или нитрилна платнена гума) |
-20~+200 (флуорогума или флуорогумена тканина) |
-100~+260 (ПТФЕ) |
≤0,5 (гума или гума ојачана тканином) |
≤15 (ПТФЕ) |
Скоро сви медији (одаберите праву комбинацију материјала) |
1. Материјали прстена за притисак: ПТФЕ, нитрилна тканина, флуорогумена тканина, најлон, полиоксиметилен
2. Материјали В-прстена: ПТФЕ, нитрилна гума, нитрилна тканина, флуорогума, флуорогумена тканина
3. Материјали потпорних прстенова: нитрилна тканина, флуорогумена тканина, најлон, полиоксиметилен, ПТФЕ
|
модел |
Материјали |
Применљиви опсег |
Заптивање |
|
РЦЕК-А |
В-прстен: НБР тканина, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, висок притисак |
Добро |
|
РЦЕК-Б |
В-прстен: ФКМ тканина, притисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, висок притисак |
Добро |
|
РЦЕК-Ц |
В-прстен: НБР, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и низак притисак |
Одлично |
|
РЦЕК-Д |
В-прстен: ФКМ, потисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, средњи и низак притисак |
Одлично |
|
РЦЕК-Е |
В-прстен: комбинација НБР и НБР тканине, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и високи притисак |
Одлично |
|
РЦЕК-Ф |
В-прстен: комбинација ФКМ и ФКМ тканине, притисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, средњи и високи притисак |
Одлично |
|
РЦЕК-Г |
В-прстен, потисни прстен, потпорни прстен: ПТФЕ1/ПТФЕ2/ПТФЕ3/ПТФЕ4 |
Корозивни медији високе температуре и високог притиска |
Сајам |
|
РЦЕК-Х |
В-прстен: ПУ, притисни прстен, потпорни прстен: ПУ/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и високи притисак |
Одлично |
|

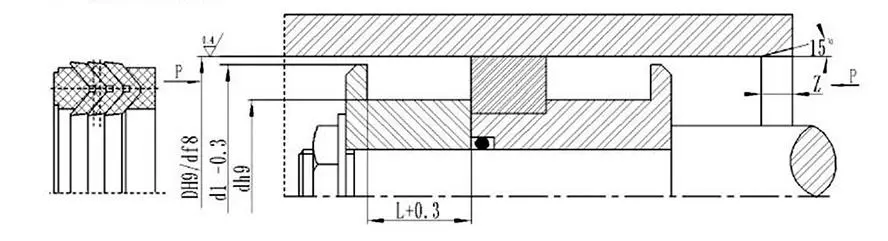

Наручите модел РЦЕК-А-120×95к25.3 Модел пречник цилиндра к пречник дна жлеба к ширина жлеба |
|||
