Наша РЦС серија, путем професионалног дизајна и техничке продукције, испуњава различите потребе заптивача за затварање клипа, пружајући прецизна решења из опћих сценарија у екстремне услове рада.

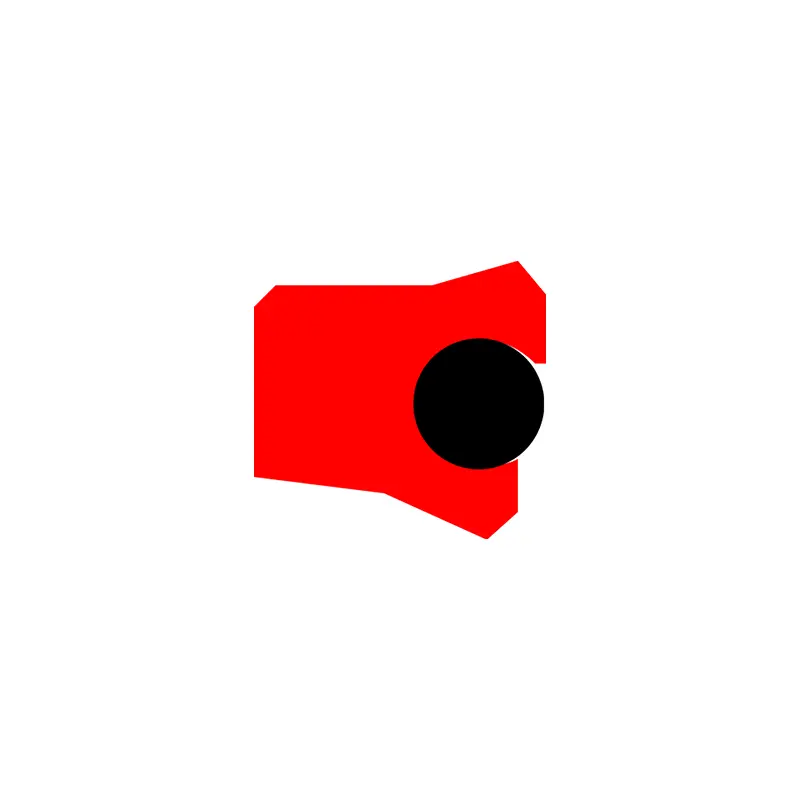

У погледу структурног дизајна, основни модели су усредсређени на стабилност и једноставност употребе: РЦС101 / 103 Побољшава стабилност уградње кроз претезање О-прстенова или помоћних усна, посебно за кратке ударце; РЦС102 / 104Р / 117Р Подржава више притиске оптимизирањем компатибилности материјала и утора (као што су РЦС102Р за стандардне сценарије високог притиска утора). За пнеуматске системе, РЦС105 / 205 усваја посебан дизајн усне да би одржао мазиво уље са уљем и прилагођава се окружењу за подмазивање / невладивање.
Руицхен Сеалс се такође фокусира на материјалне и функционалне иновације. Модели као што су РЦС118 / 119 / 124-129 користе политетрафлуороетилен (ПТФЕ) или полиуретан као главно тело, у комбинацији са мандер опругама или о-прстеновима, да би се постигло ниско трење, антисеве трошење и отпорност на корозију, испуњавање чистоће и средства за отпорност на хемијску и храну и високу температуру и високу температуру. РЦС129 може да формира систем за бртвљење са РЦС101, који је погодан за ходајуће машине и тешку хидрауличну опрему; РЦС126-128 оптимизује бртвљење ниског притиска кроз асиметрични дизајн В-дела и прилагођен је фармацеутској и хемијској индустрији.
За сложене услове рада, РЦС120 / 138 и остале заптиваче двоструког дјелонаца имају интегрисани дизајн прстена за подршку, који је отпоран на висок притисак и изобличење и прилагођава компактним жлебовима; РЦС131 је замена О-прстена, која је и отпорна на екструзију и хемијску отпорност и постала је пожељни избор за храну и фармацеутску индустрију. И РЦС116 / 216 може брзо да поправи старе цилиндре кроз уградњу у поставку за смањење трошкова застоја.
РЦС серија помаже купцима да се избори са високим притиском, велике брзине, корозивне медије и посебне изазове индустрије и побољшају поузданост опреме и живот.
Карактеристике и апликације производа:
Бртве за затварање клипних шипки погодни су за хидрауличне цилиндре и цилиндре, инжењеринг возила, дизалице, дизалице и морску хидрауличну опрему, машинске алате.
Користи се у тешким индустријским машинама, пресовима, хемијској индустрији, брзим цилиндрима за уље и машине за позиционирање прехрамбене индустрије, фармацеутска индустрија.
Предности
Бртве за затварање клипних шипка уграђене су у утор у стабилно, са широким температурним опсегом, одличним статичким и динамичким перформансама за бртвљење и снажна преостала способност опоравка уља у динамичким условима. Ниско трење, без пузања, висока отпорност на хабање, ниске статичке вредности и вредности трења, само добре перформансе против екструзије, добра топлотна проводљивост и широк температурни опсег.
Погодно за старе клипне шипке, отворите тип лак за инсталирање пузања.

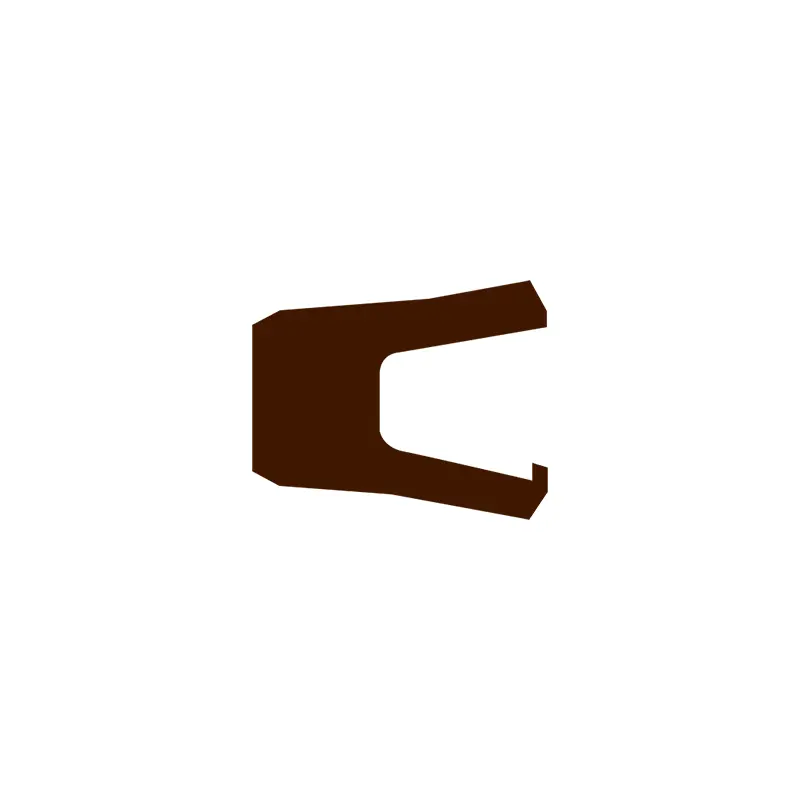

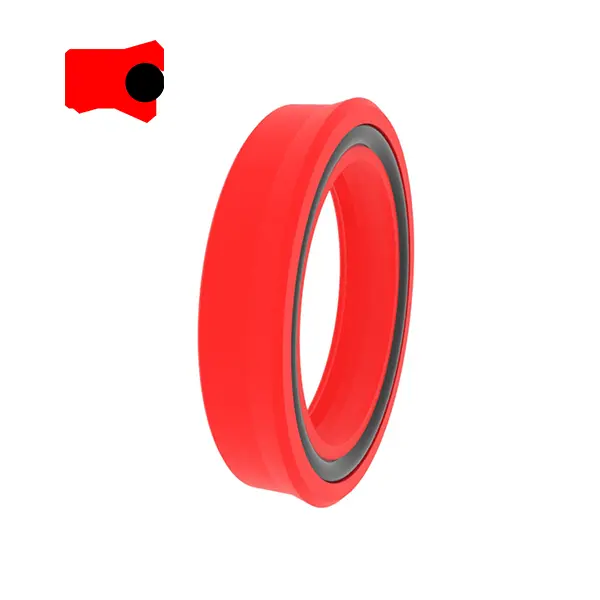

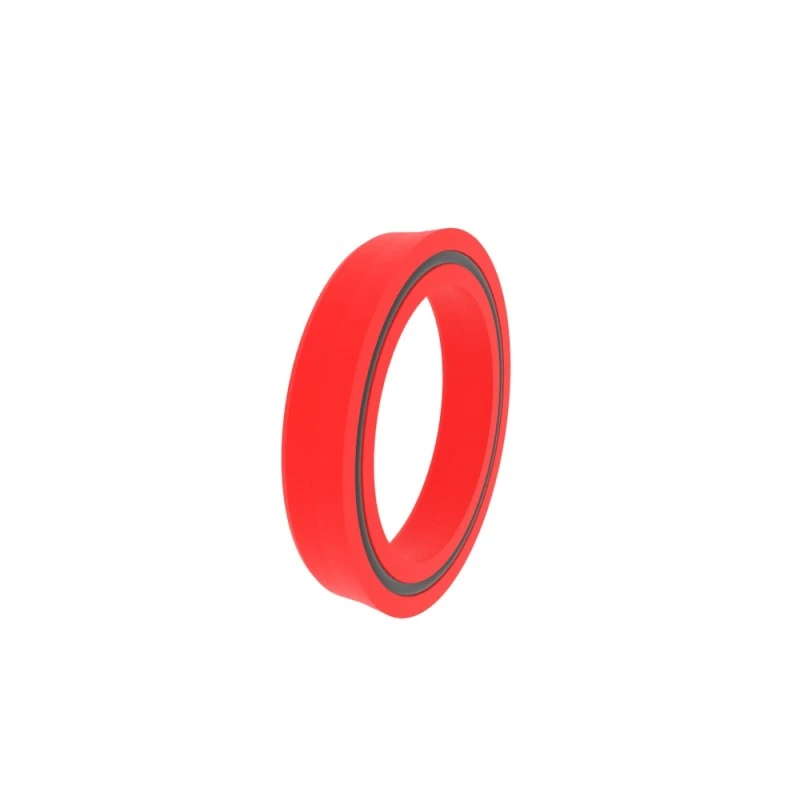

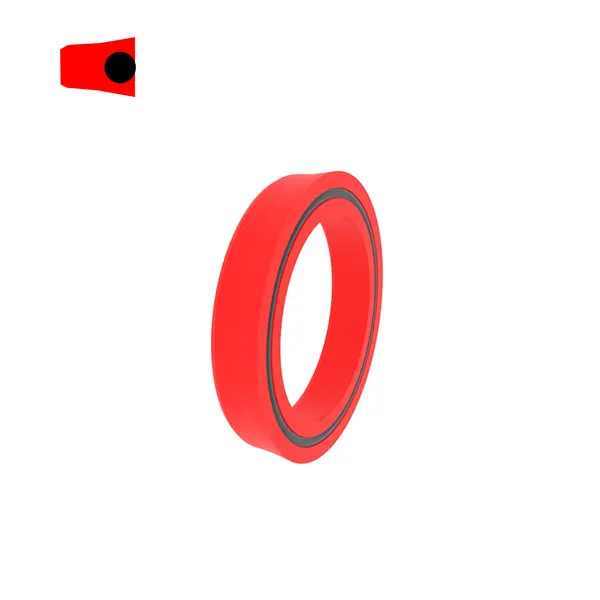

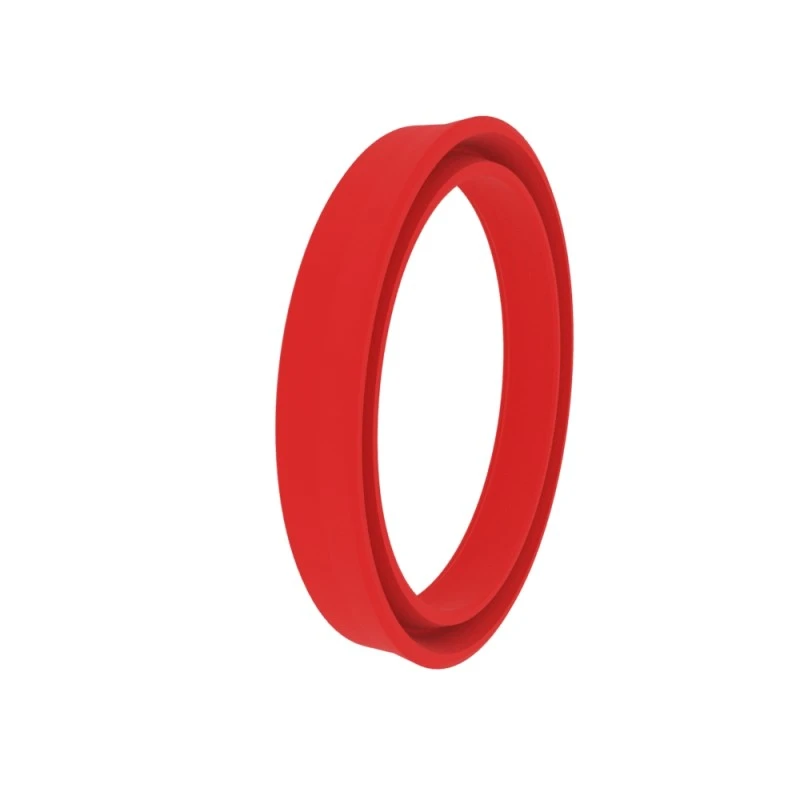

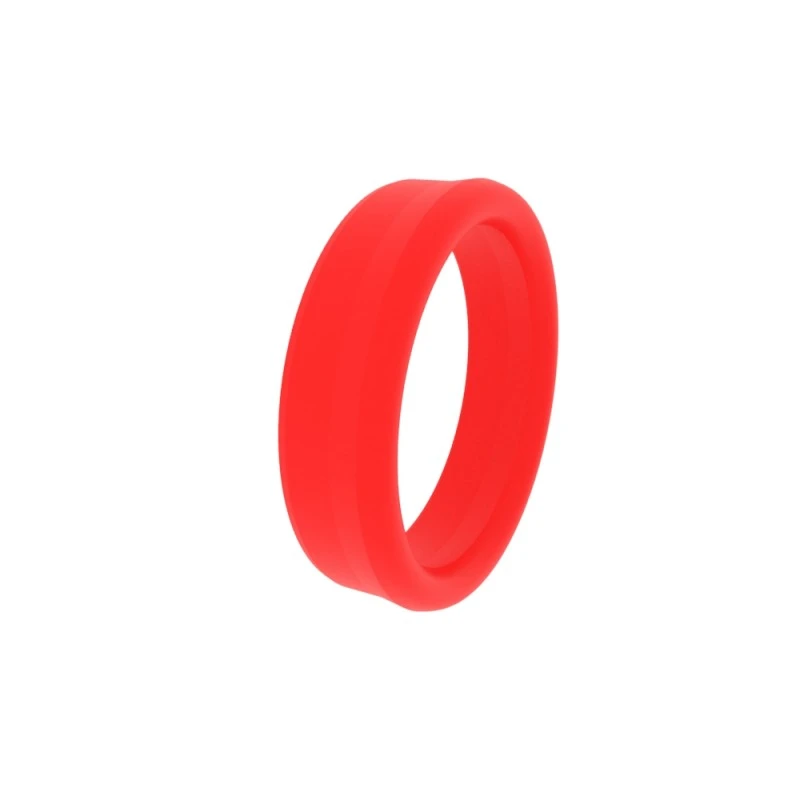

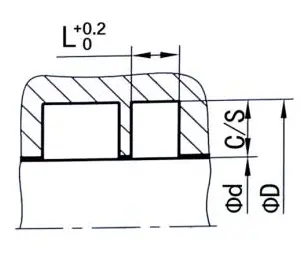

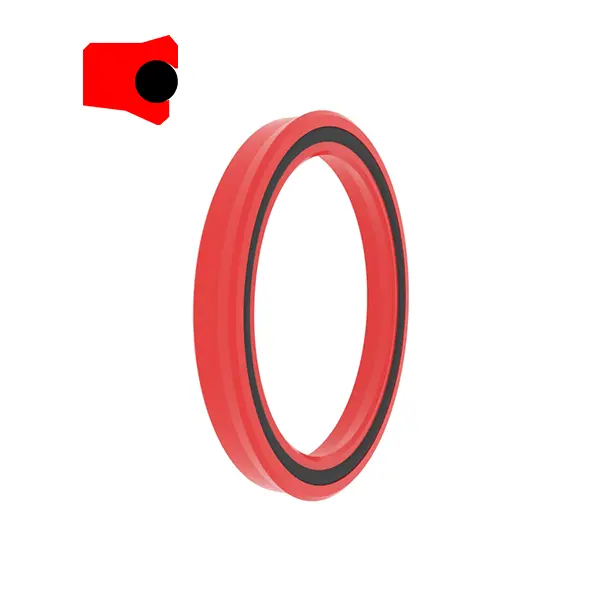

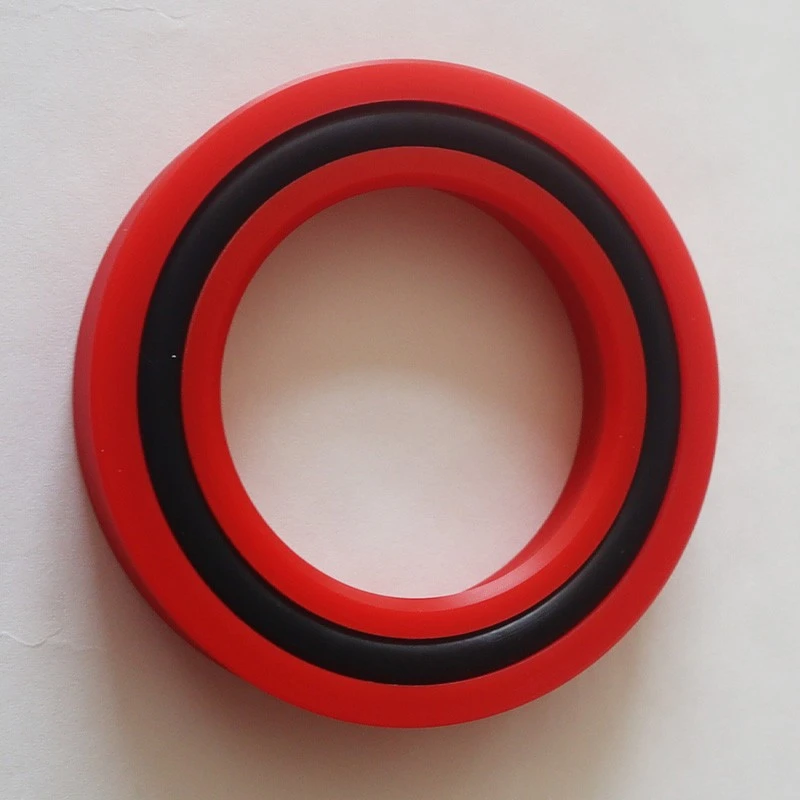

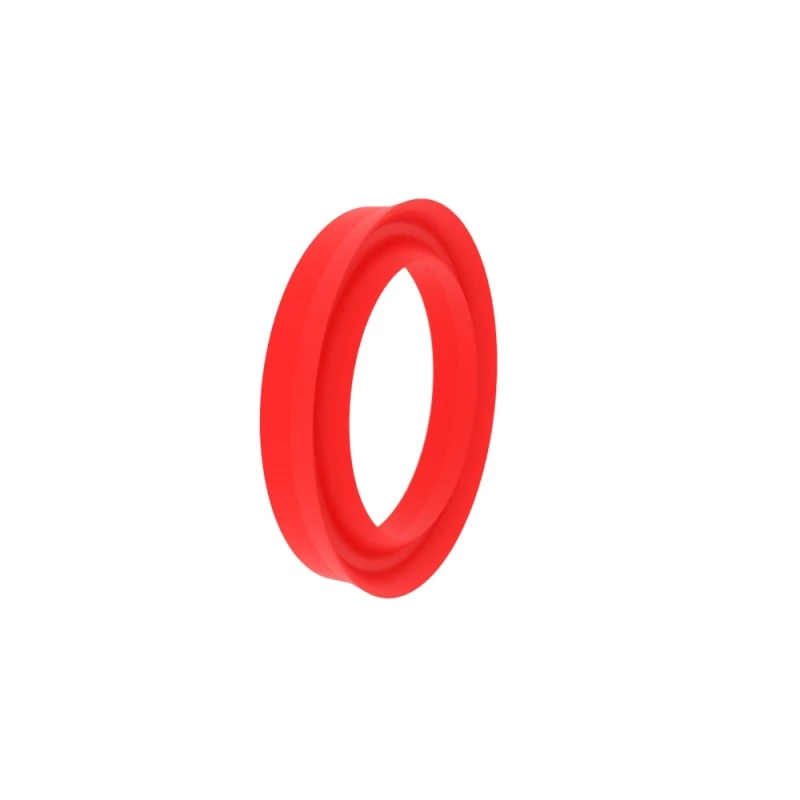

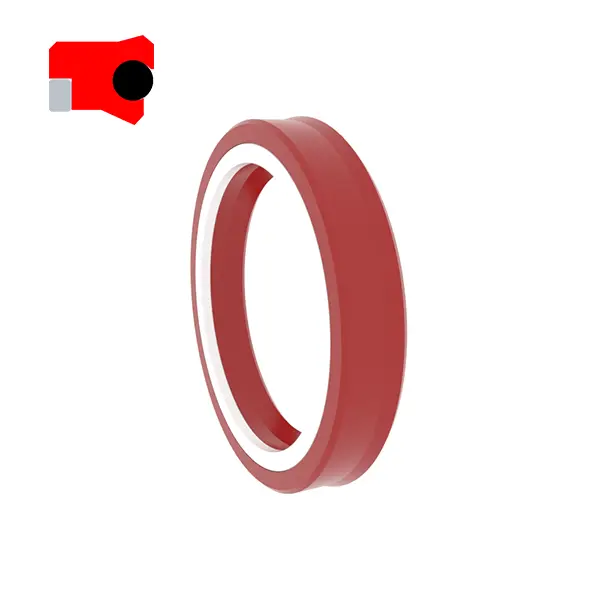

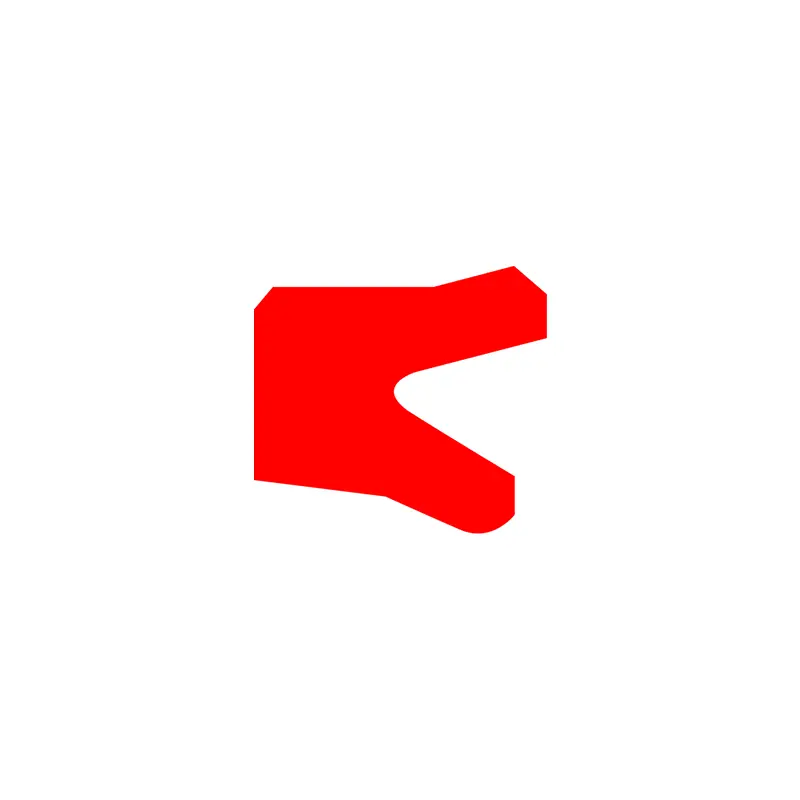

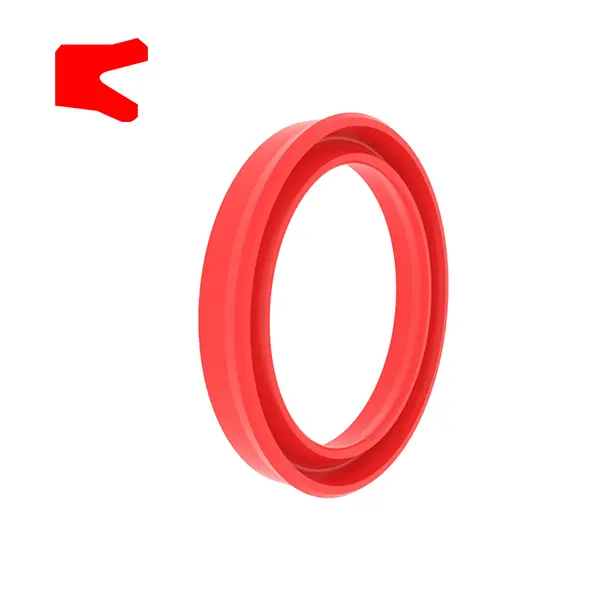

РЦС101

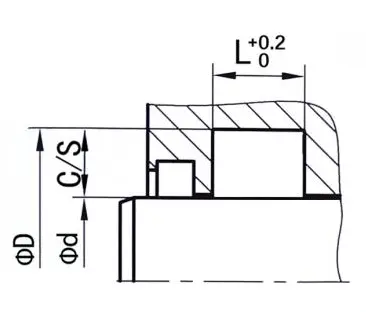

Величина наруџбе

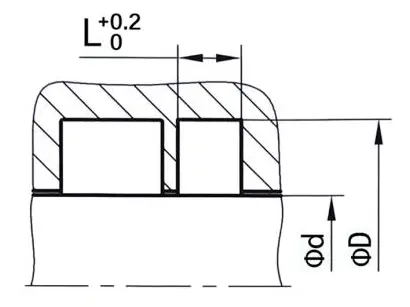

Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
| Површинска завршна обрада | Р ТМАКС (μм) | РА (μм) |
| Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Дно утора Утора | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ТП Профил Дужина подршке | 50% -95% |
|
| Толеранција | |
| Φд | Ф8 |
| Φд | Х10 |
Примјер наређења
Модел: РЦС101
Величина Гроове: 100к115к10
Материјал: РЦ-ПУ-Х

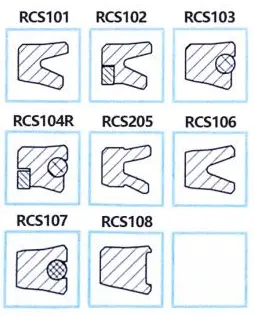

Тип бртве: РЦС101, РЦС102, РЦС103, РЦС104, РЦС205, РЦС106, РЦС106, РЦС107, РЦС108, РЦС117, РЦС117, РЦС121
Главна примена: погодно за хидрауличне и пнеуматске цилиндре
Предности: Стабилна уградња у утора, широка температурна опсег, одлична статичка и динамичка перформанса за заптивање, снажна способност екстракције уља у динамичким условима.
Материјал: полиуретан, гума
| Примери заптивача | Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) | ||||||||
 |
 |
Φд | Φд | L | Ц / С | Максимална празнина екструзије | |||
| 100бар | 250бар | 400бар | |||||||
| 5-24.9 | Φд + 8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φд + 10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φд + 15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φд + 20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φд + 25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φд + 30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| > 700 | Φд + 40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| > 1000 | Φд + 50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

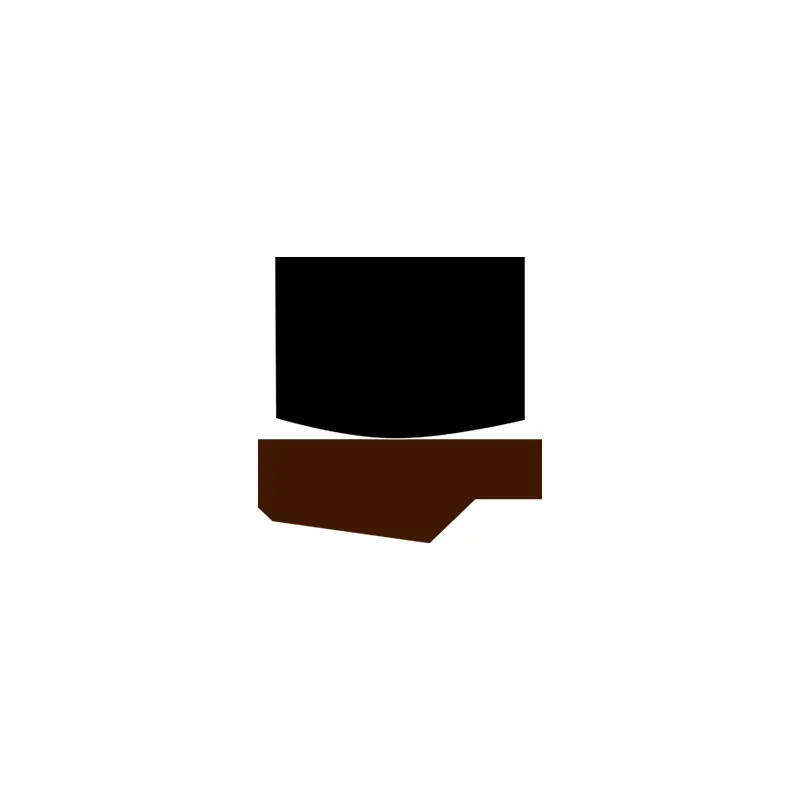

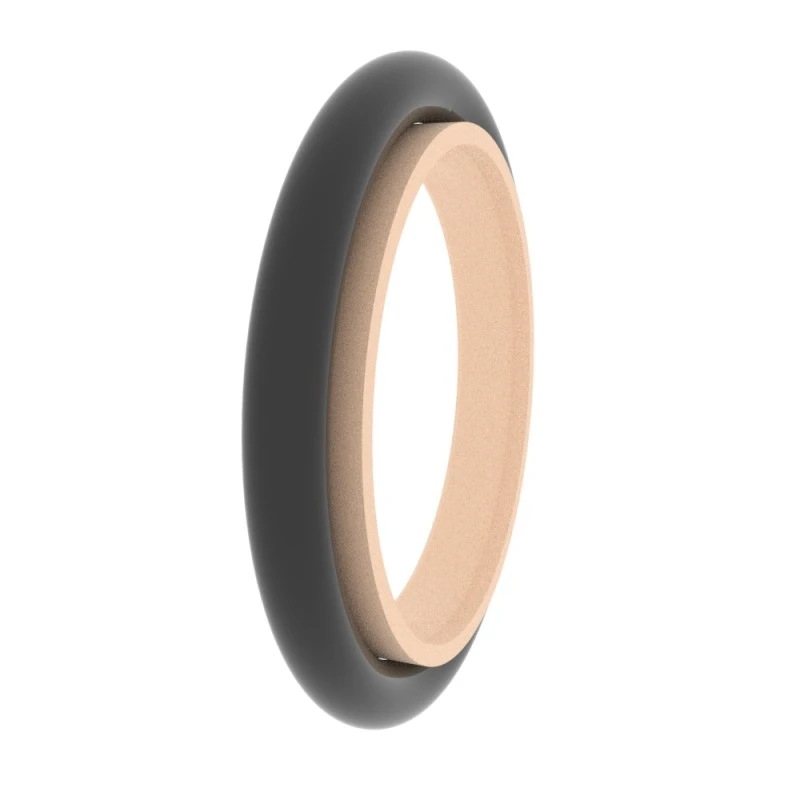

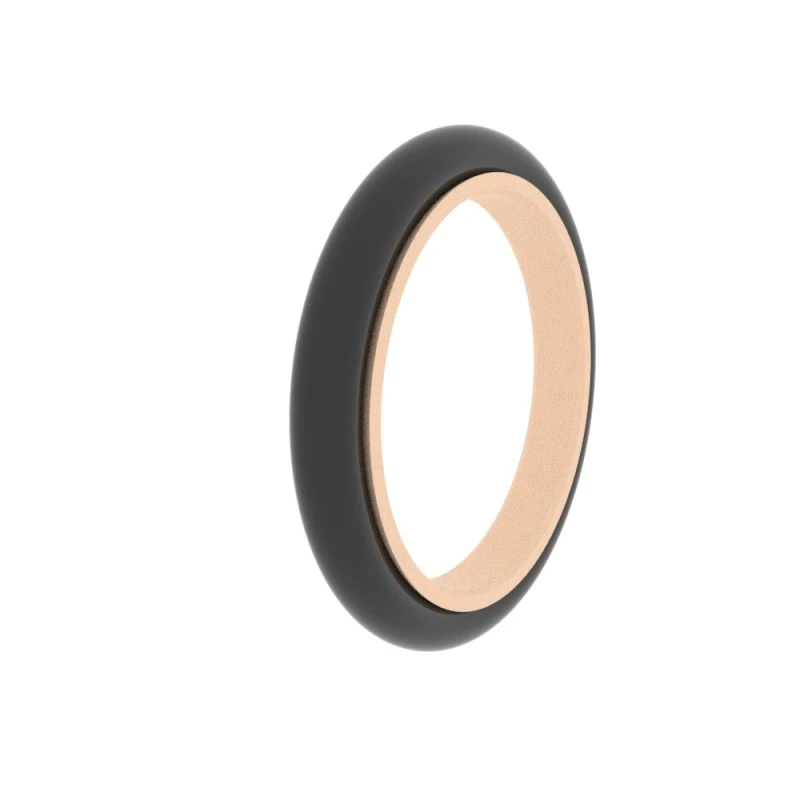

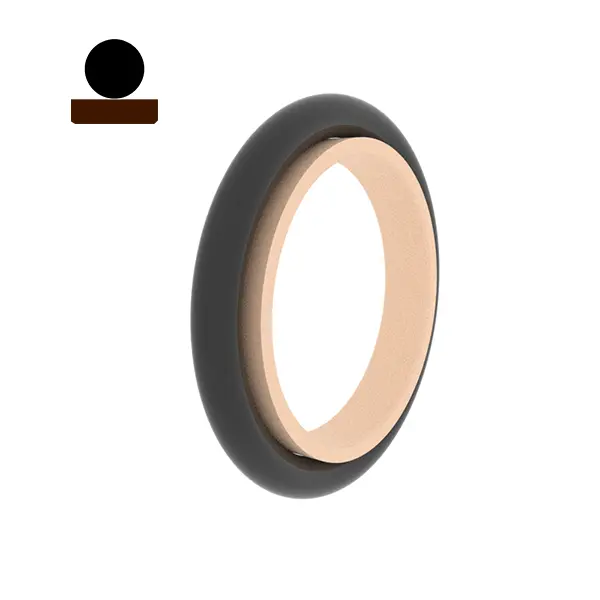

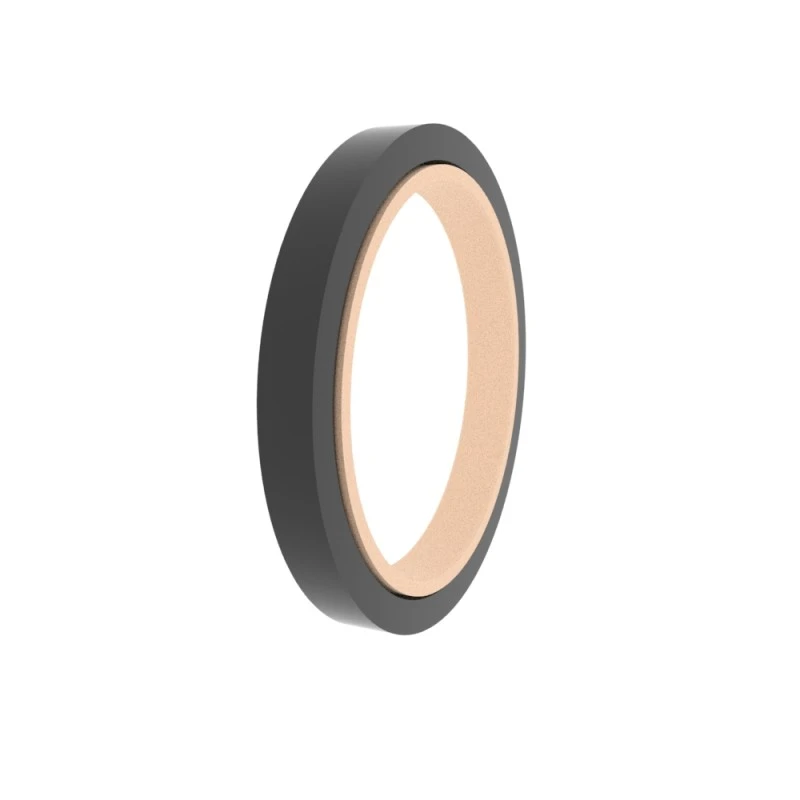

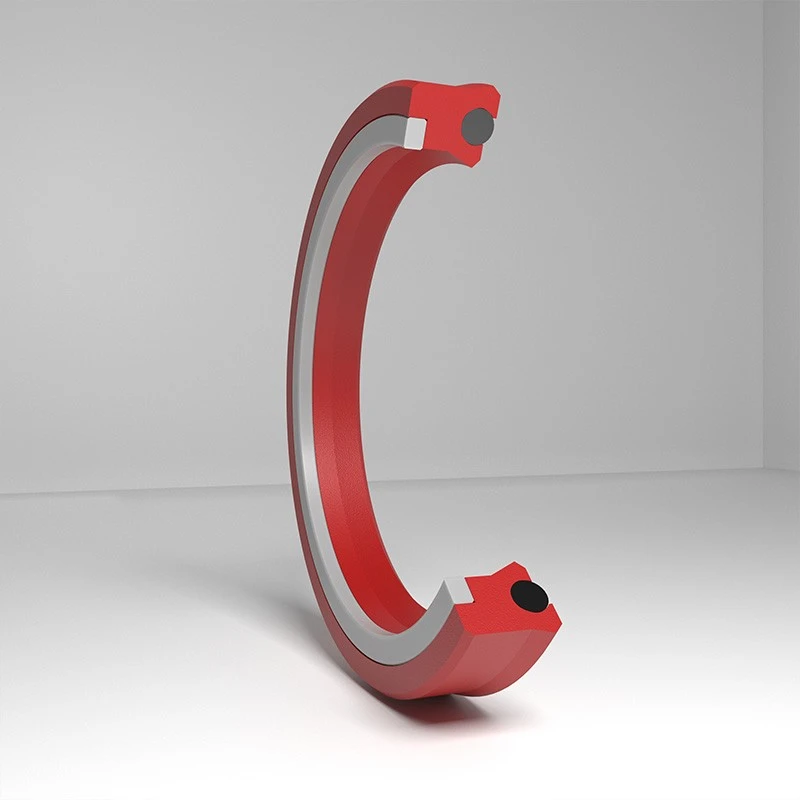

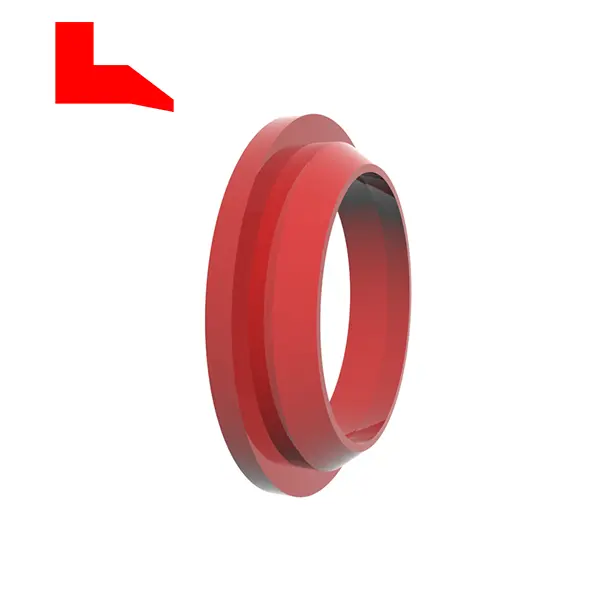

РЦС109
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х10 |
Примјер наређења
Модел: РЦС109
Величина Гроове: 100к115.1к6.3
Материјал: ПТФЕ3 + НБР
Тип бртве: РЦС109
Главна примена: Инжењерска возила, пољопривредна опрема, кранови, морна хидраулична опрема, машински алати.
Предности: Ниско трење, без пузања, висока отпорност на хабање, само добре перформансе против екструзије, добра топлотна проводљивост, стабилни уграђени утор, широки температурни опсег.
Материјал: тетрафлуороетилен, нитрилна гума или гума флуора
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
||||||||
|
|
|
Φд |
Φд |
L |
Ц / С |
Максимална празнина екструзије |
|||
|
100бар |
200бар |
400бар |
|||||||
|
5-7.9 |
Φд + 4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φд + 7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φд + 10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φд + 15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φд + 20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φд + 24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φд + 27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
Φд + 38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

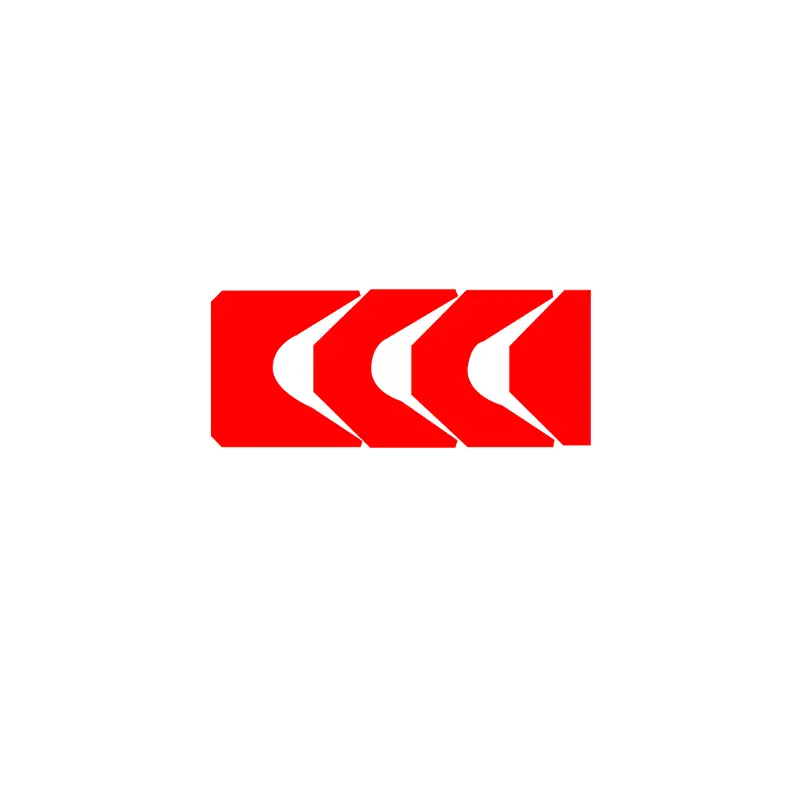

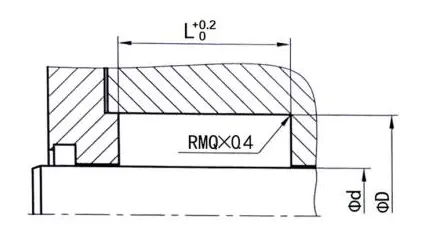

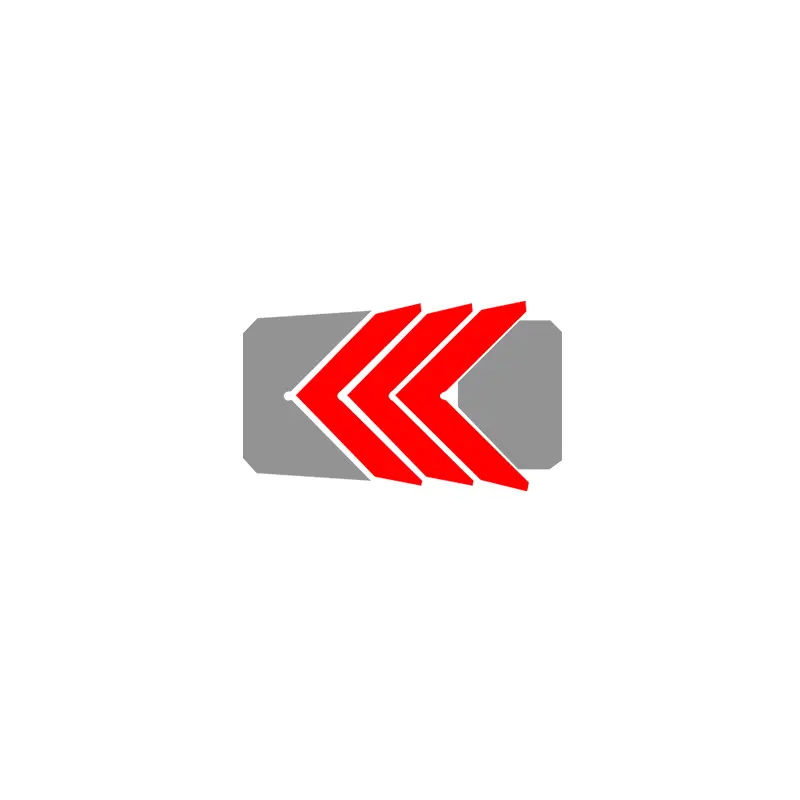

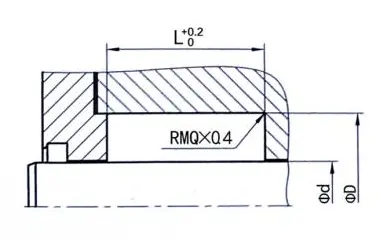

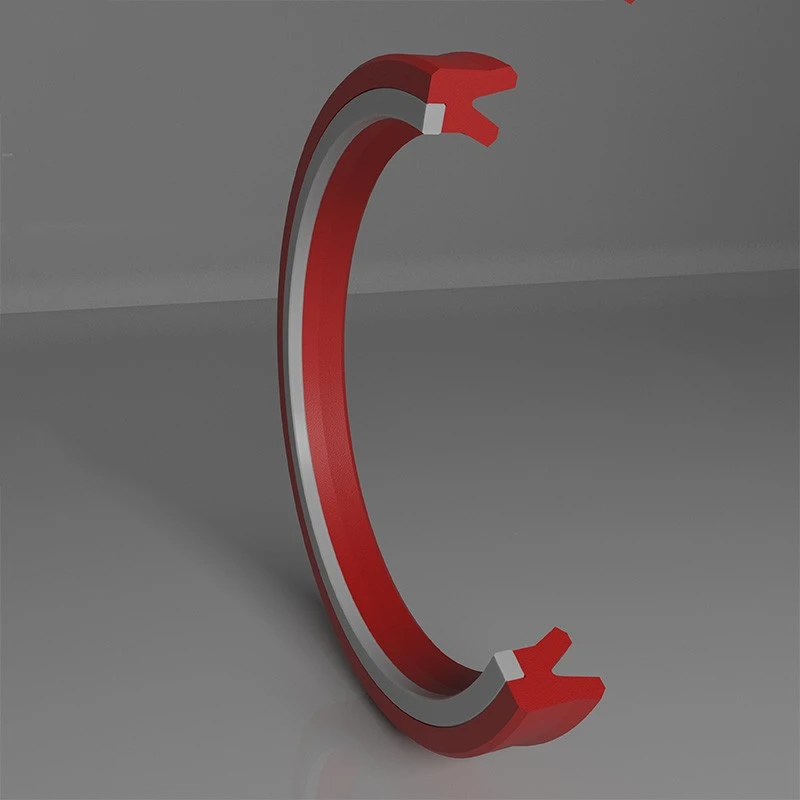

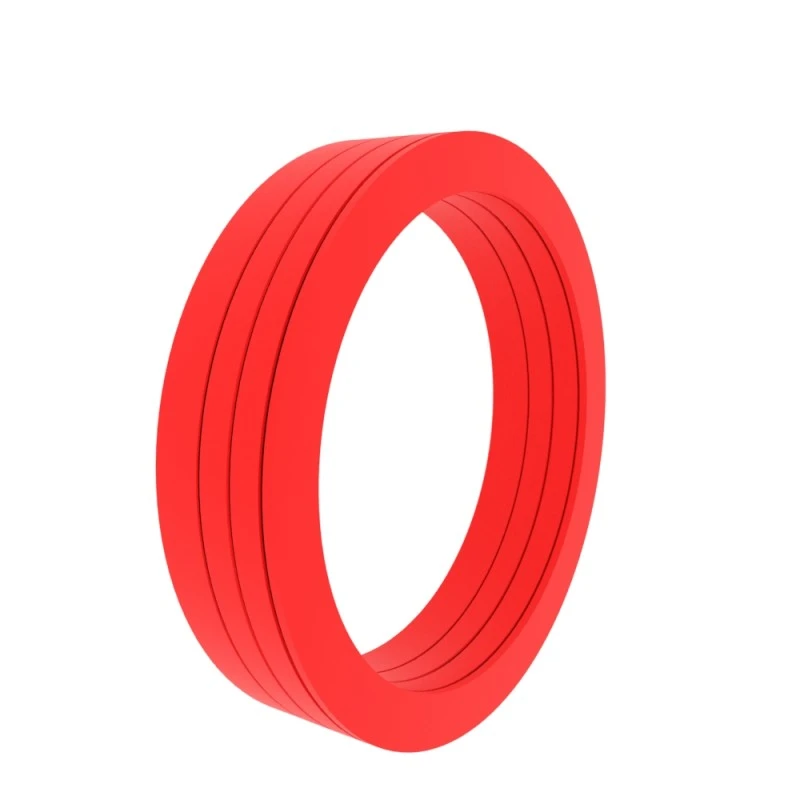

РЦС110-112
Величина наруџбе

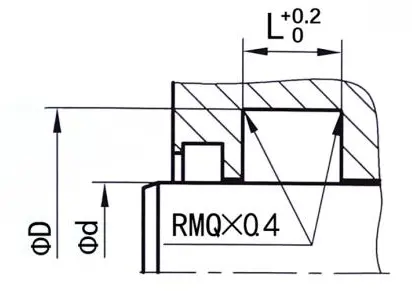

Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х10 |
Примјер наређења
Модел: РЦС110-112
Величина Гроове: 100к120к32
Материјал: РЦ-ПУ-Х + ПОМ
Тип бртве: РЦС110-112, РЦС126-128
Главна примена: За тешке индустријске машине, преше
Предности: Погодно за старе клипне шипке, отворите тип једноставан за инсталирање Цреепер-а
Материјал: полиуретан, полиоксиметилен, најлон
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
|||||
|
|
|
Φд |
Φд |
L |
Ц / С |
|
|
10-39.9 |
Φд + 10 |
16 |
5 |
|||
|
40-74.9 |
Φд + 15 |
25 |
7.5 |
|||
|
75-149.9 |
Φд + 20 |
32 |
10 |
|||
|
150-199,9 |
Φд + 25 |
40 |
12.5 |
|||
|
200-299.9 |
Φд + 30 |
50 |
15 |
|||
|
300-599.9 |
Φд + 40 |
63 |
20 |
|||
|
> 600 |
Φд + 40 |
80 |
20 |
|||
|
> 1000 |
Φд + 50 |
100 |
25 |
|||

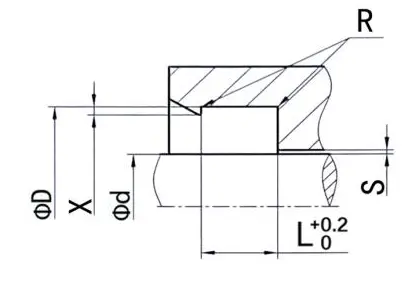

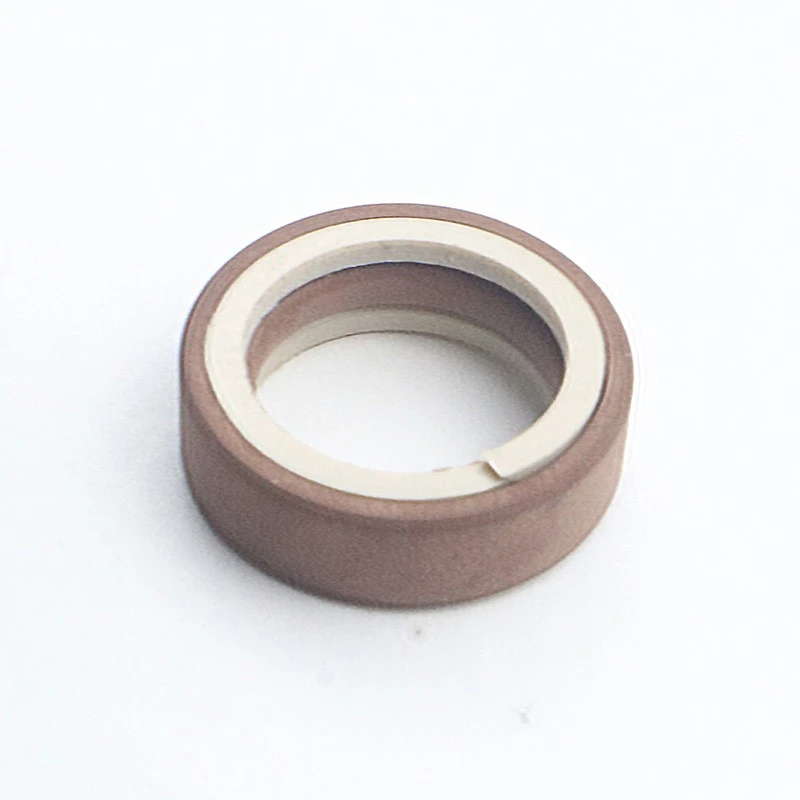

РЦС119
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х10 |
Примјер наређења
Модел: РЦС119
Величина Гроове: 100к109.4к7.1
Материјал: ПТФЕ2 + НБР
Тип бртве: РЦС119
Главна примена: хемијска индустрија, брзи цилиндри и машине за позиционирање. Прехрамбена индустрија, фармацеутска индустрија.
Предности: Отпоран на високе температуре и разне хемијске медије, ниско коефицијент трења, без пузања, добрих карактеристика трења, ниске статичке вредности и вредности трења.
Материјал: ПТФЕ + Спринг Леаф
|

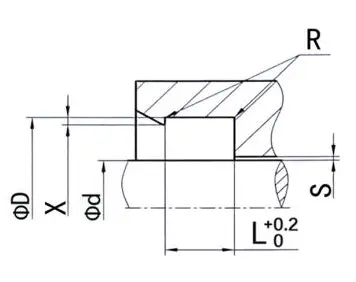

Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
|||||||||
|
|
|
Φд |
Φд |
L |
R |
X |
Максимална празнина екструзије |
|||
|
100бар |
200бар |
400бар |
||||||||
|
10-19.9 |
Д + 4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
Д + 6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
Д + 9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
Д + 12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
> 1000 |
Д + 19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
