Наш рунг за бртвљење за бртвљење широко се користи у хидрауличким цилиндрима, пнеуматским системима, индустријским машинама и другим пољима. Можемо пружити прилагођена решења према купцу да помогне побољшању ефикасности рада опреме и поузданост за бртвљење. Према различитим карактеристикама, поделили смо прстен за бртвљење за бртвљење у различите серије модела.

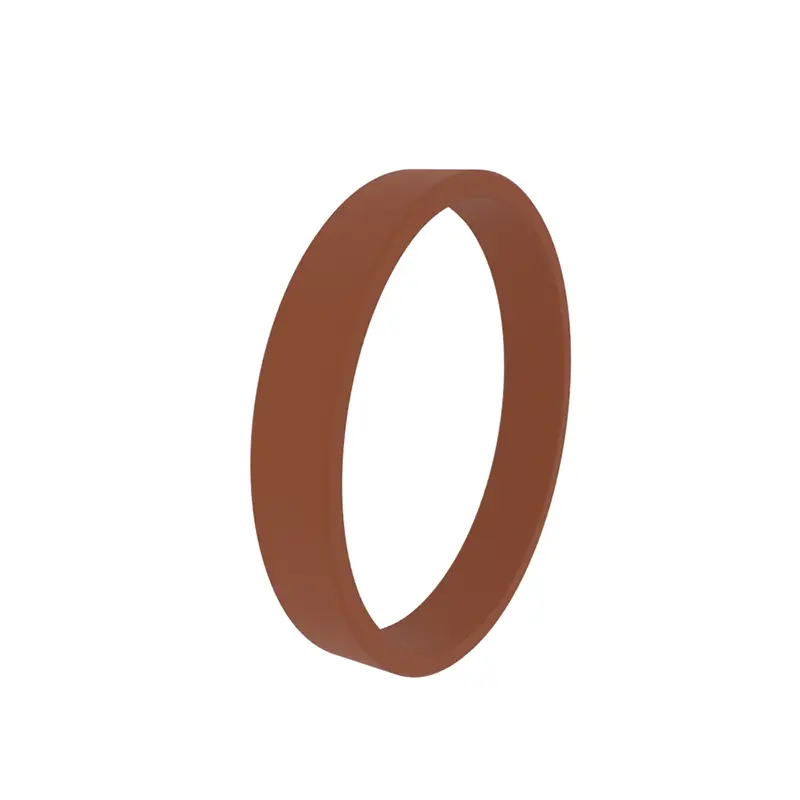

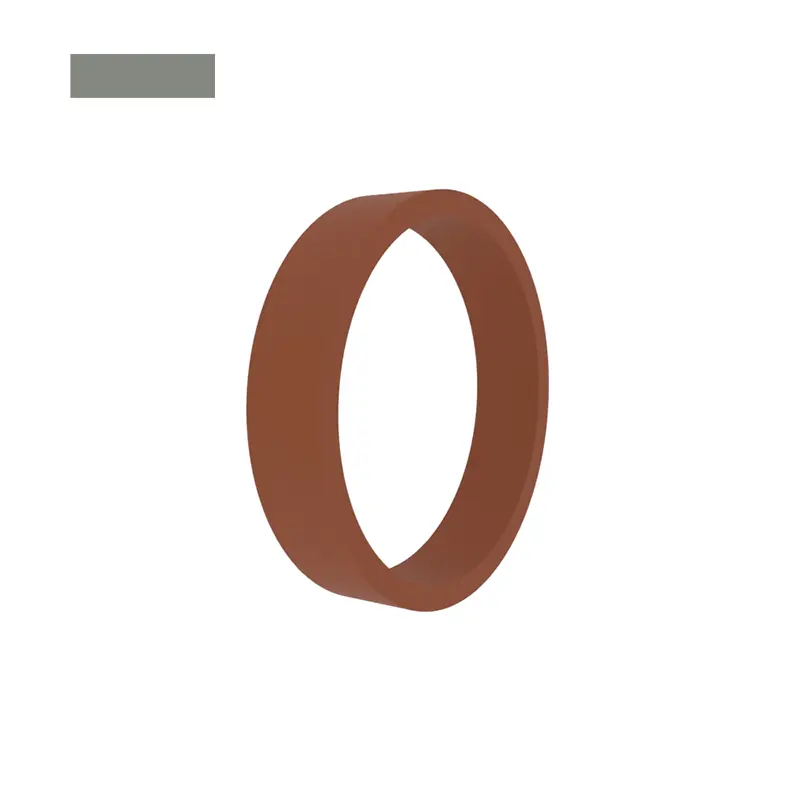

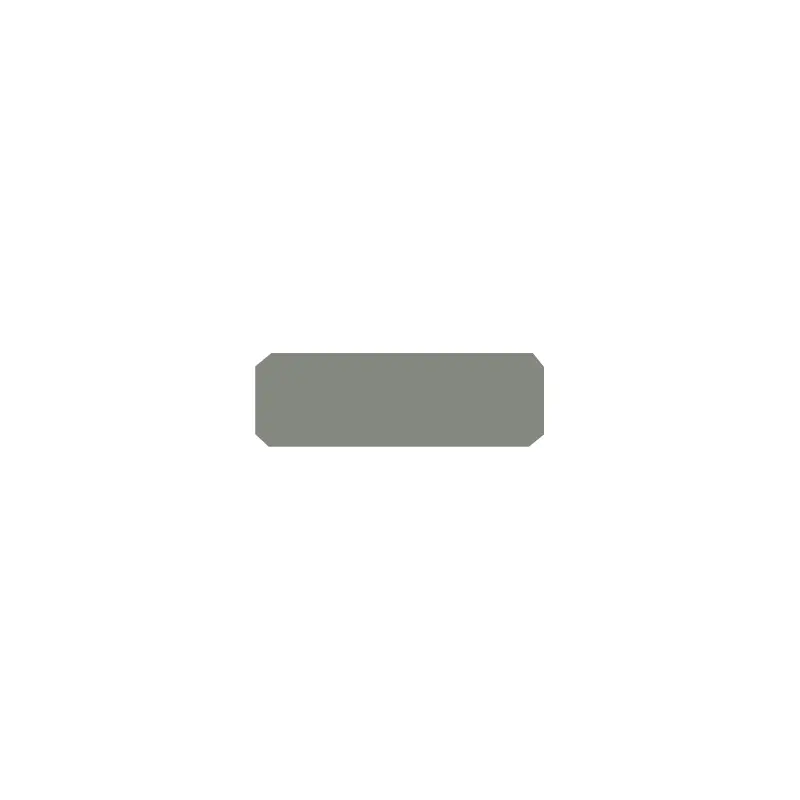

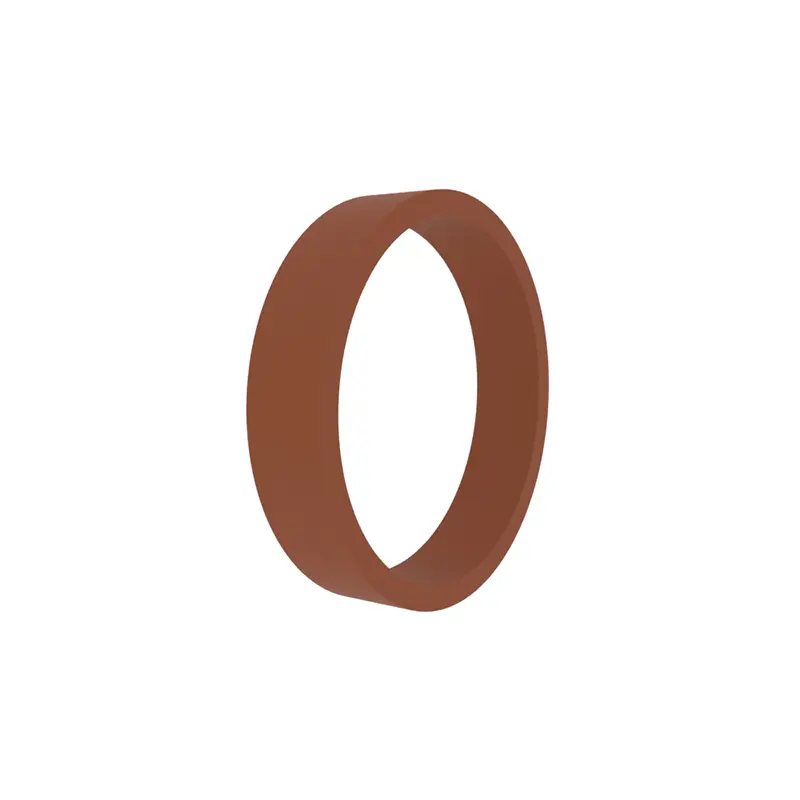

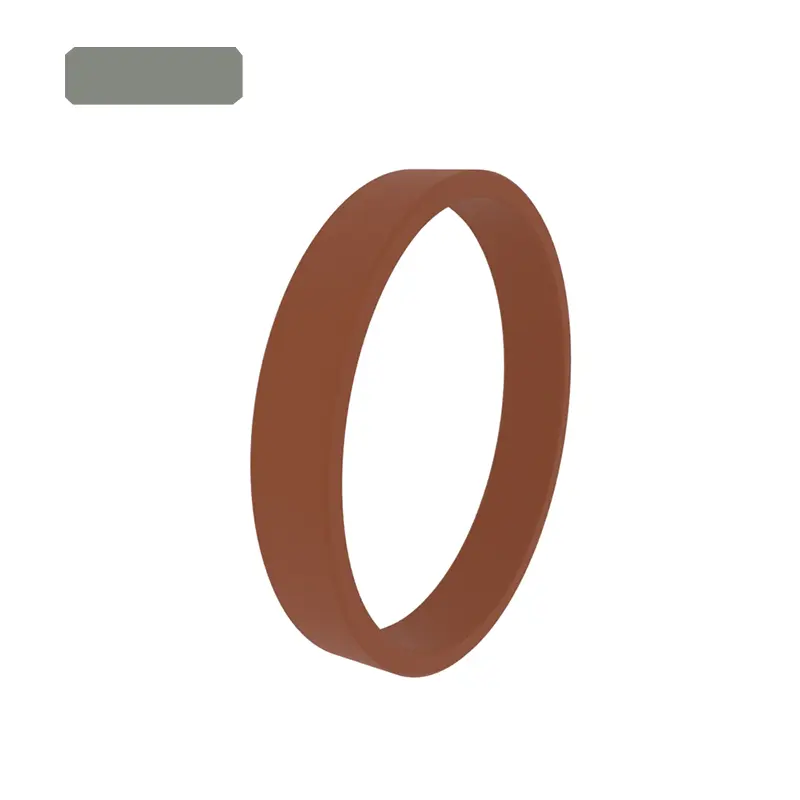

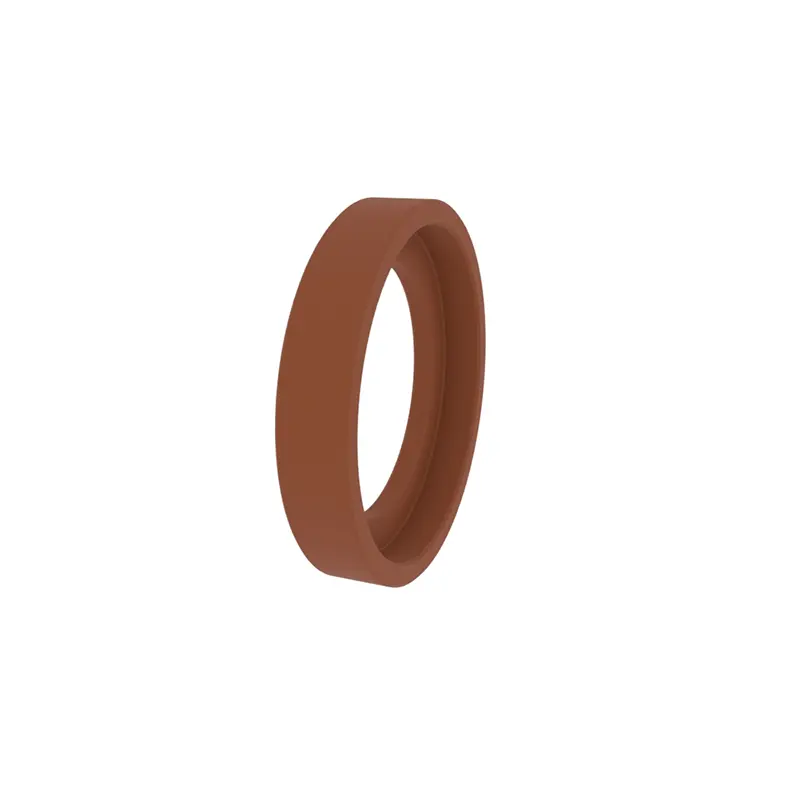

РЦФ101, РЦФ102, РЦФБ102 Стандардни водич су погодни за клипне и клипне водеће водиче цилиндара. Већина њих је потребно отворити и инсталирати у затвореним жлебовима или могу бити отворени.

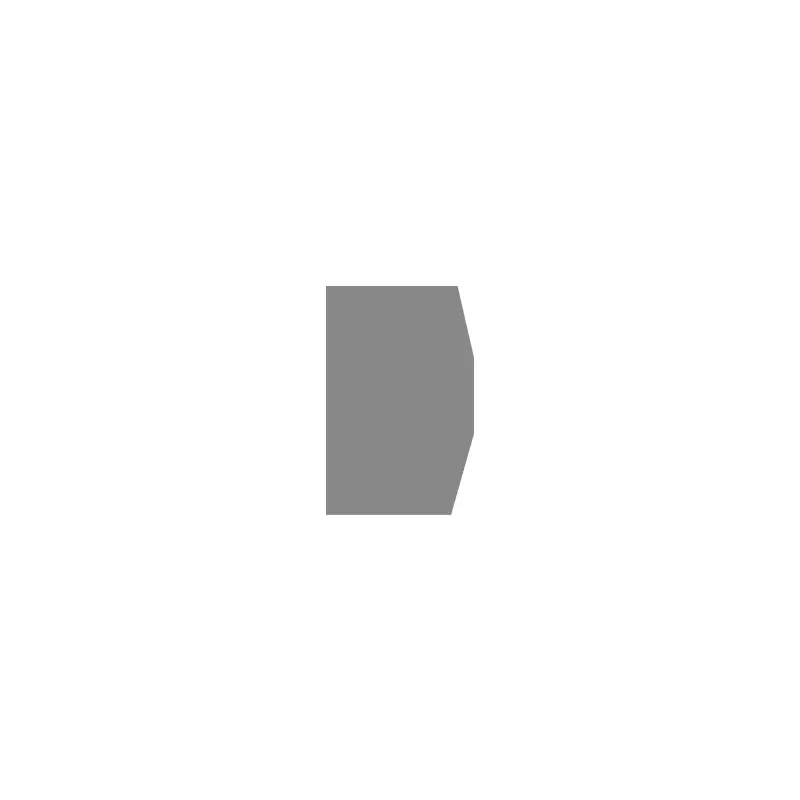

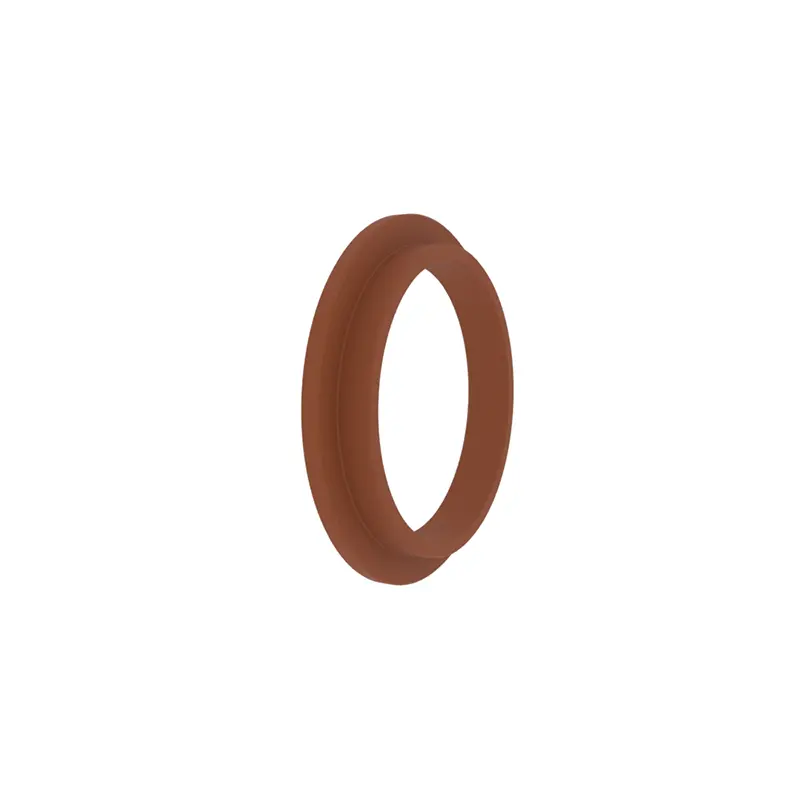

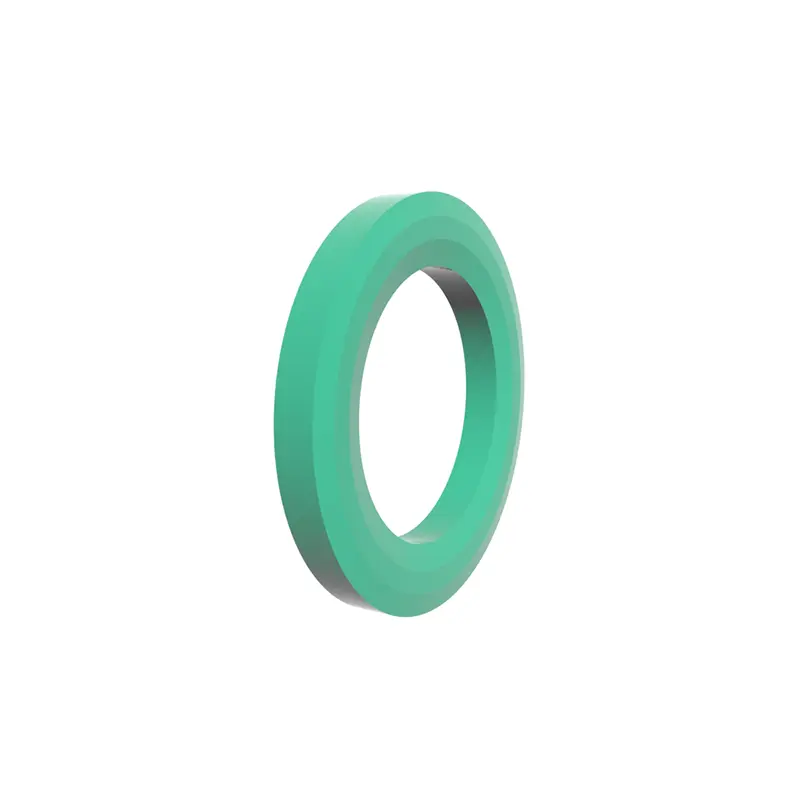

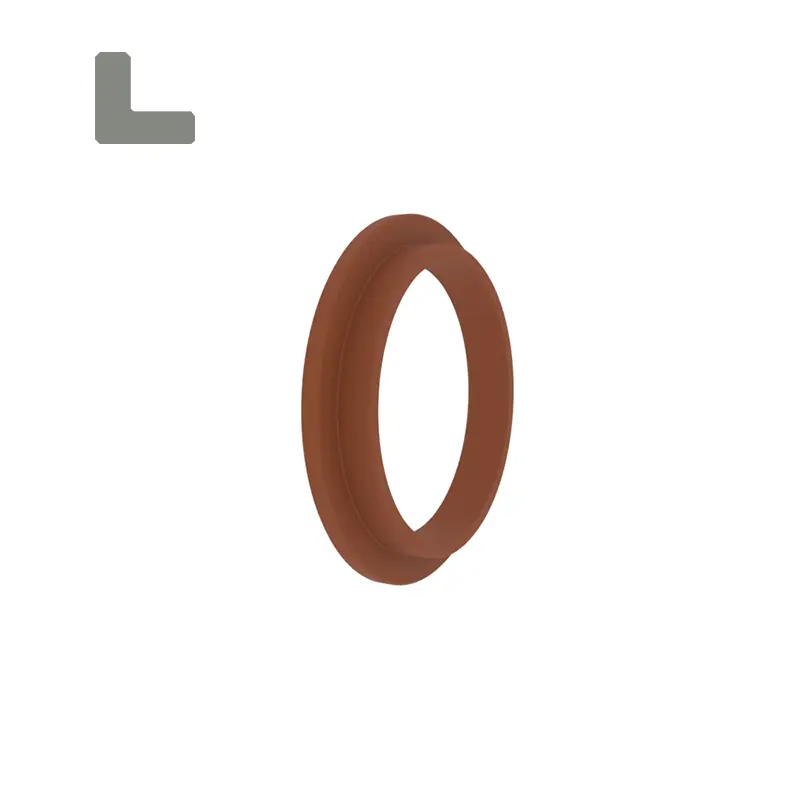

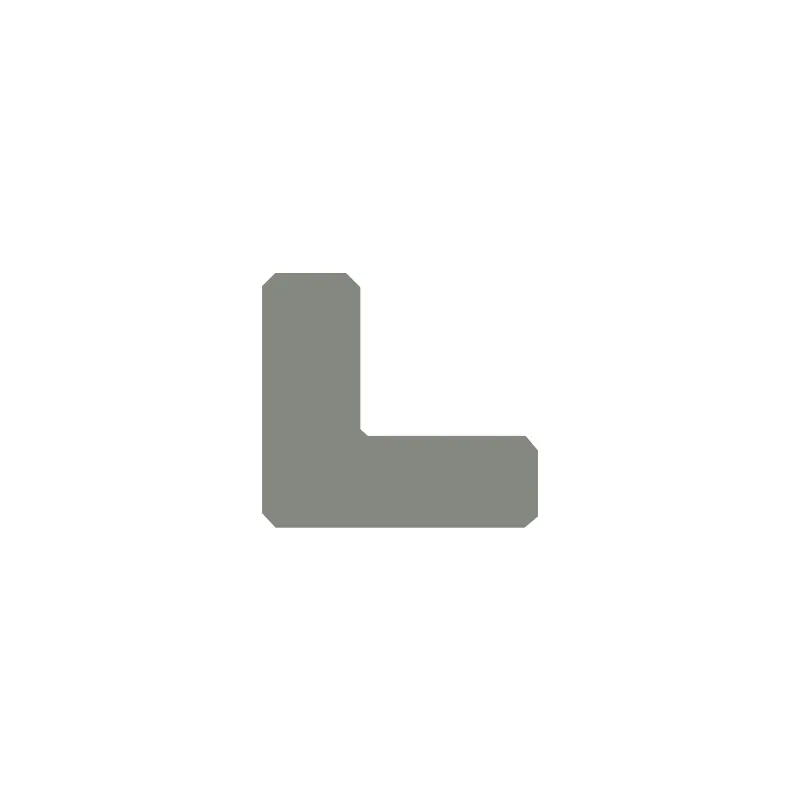

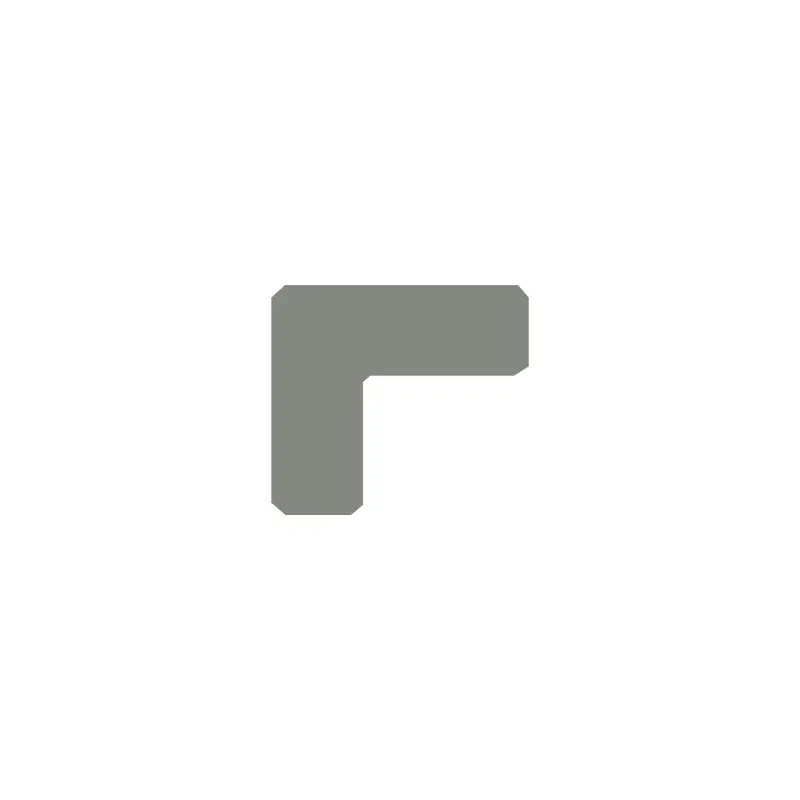

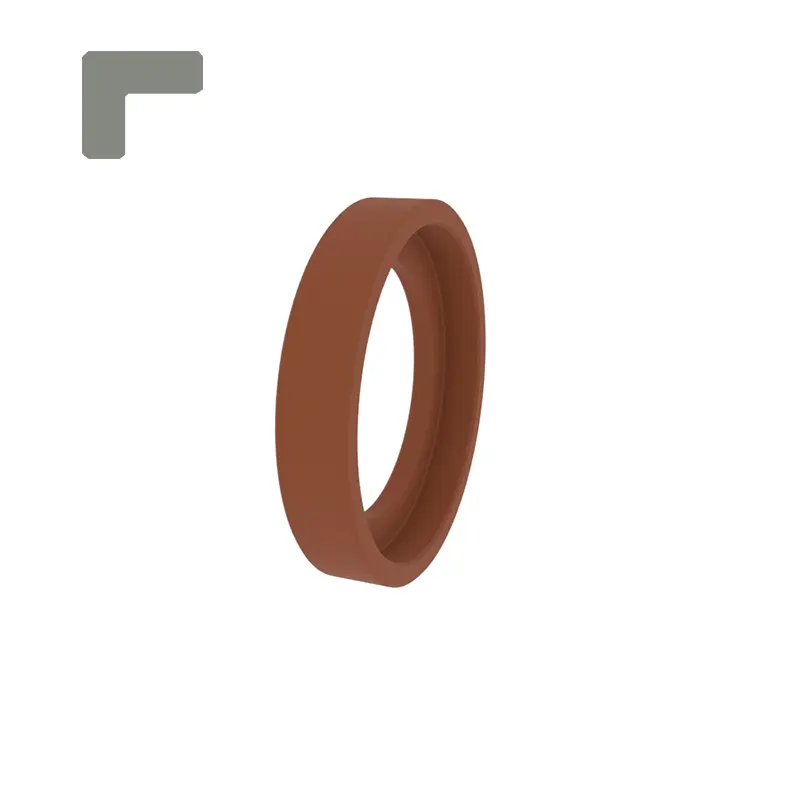

РЦФ103, РЦФ104 Стандардни водич су погодни за клипне водиче. Дизајн са угловима чини да имају функције водича и задржавање прстенова. Може бити отворено или не.

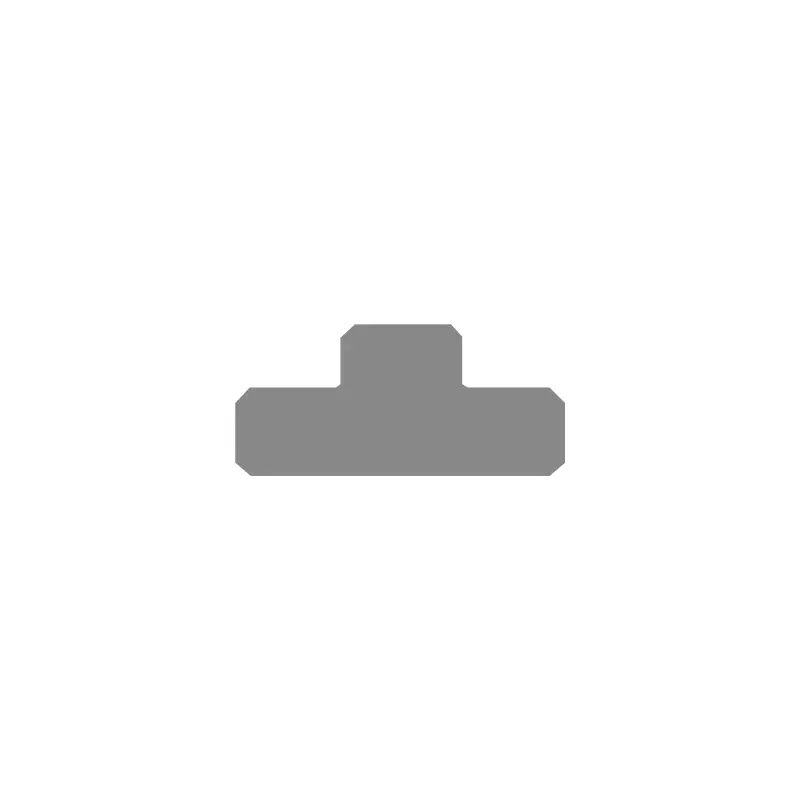

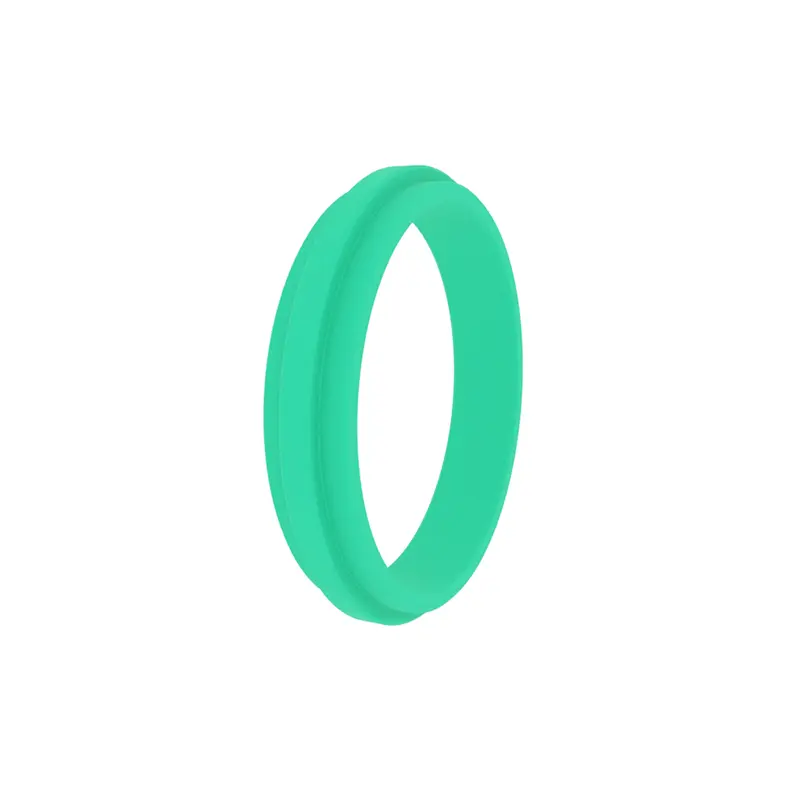

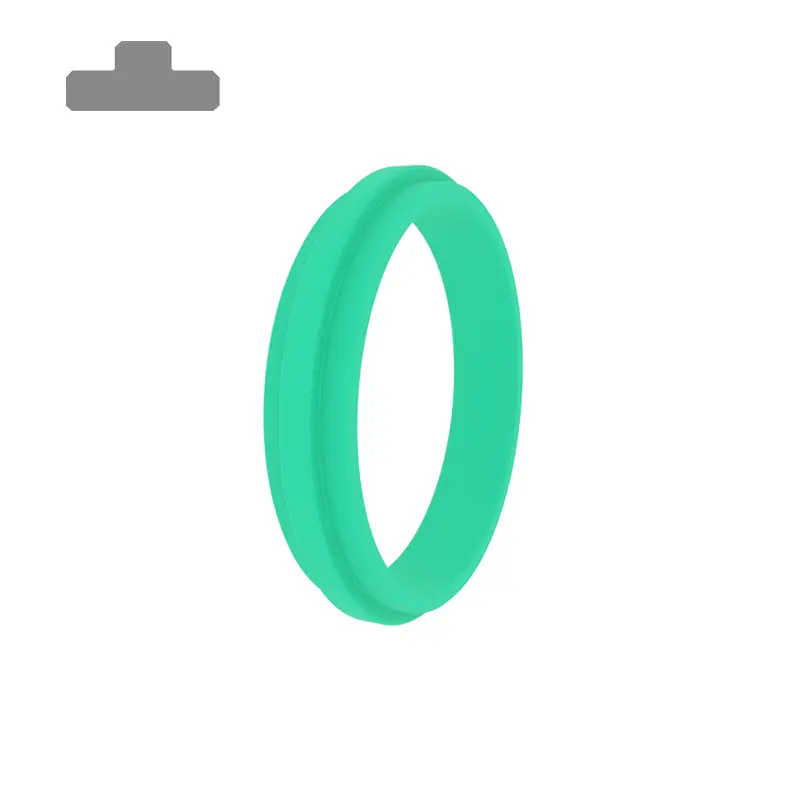

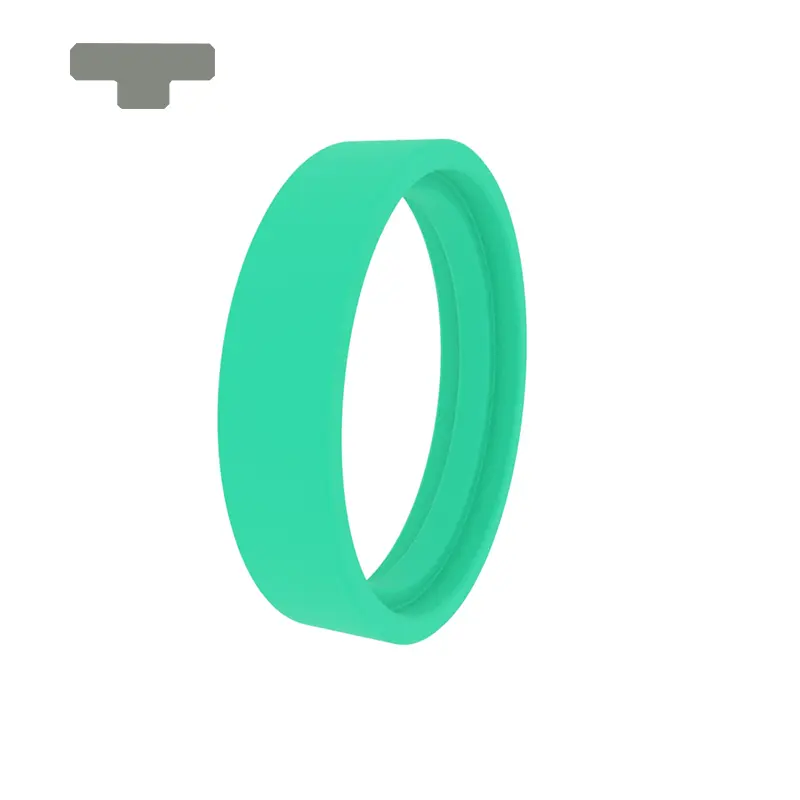

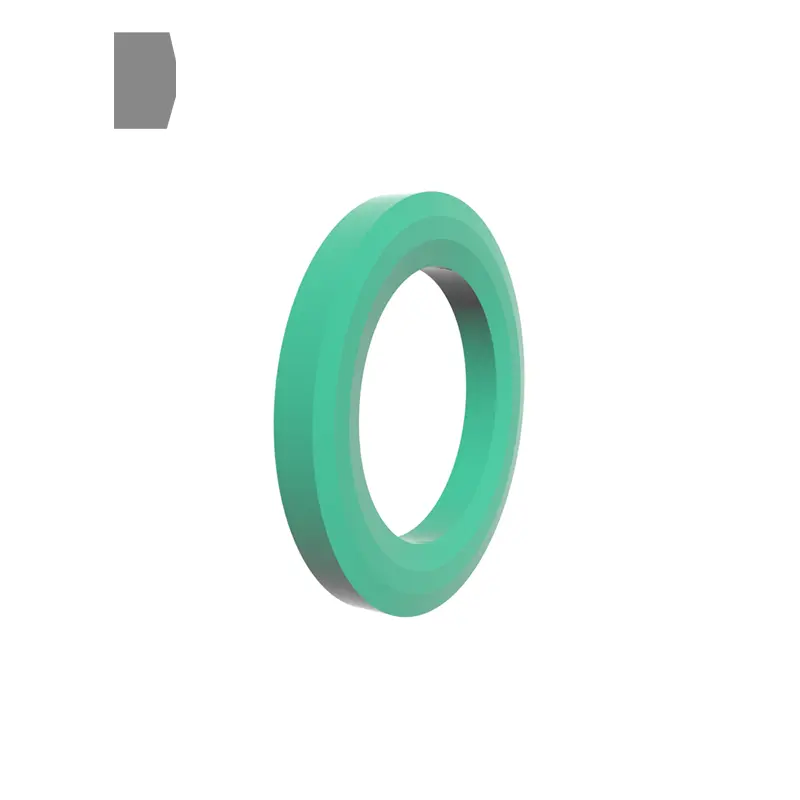

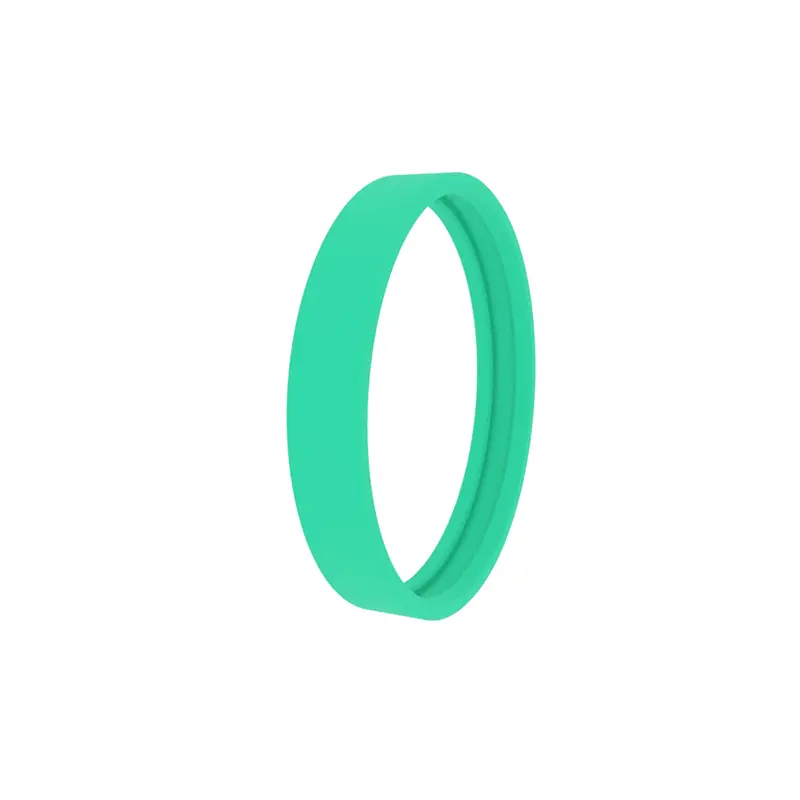

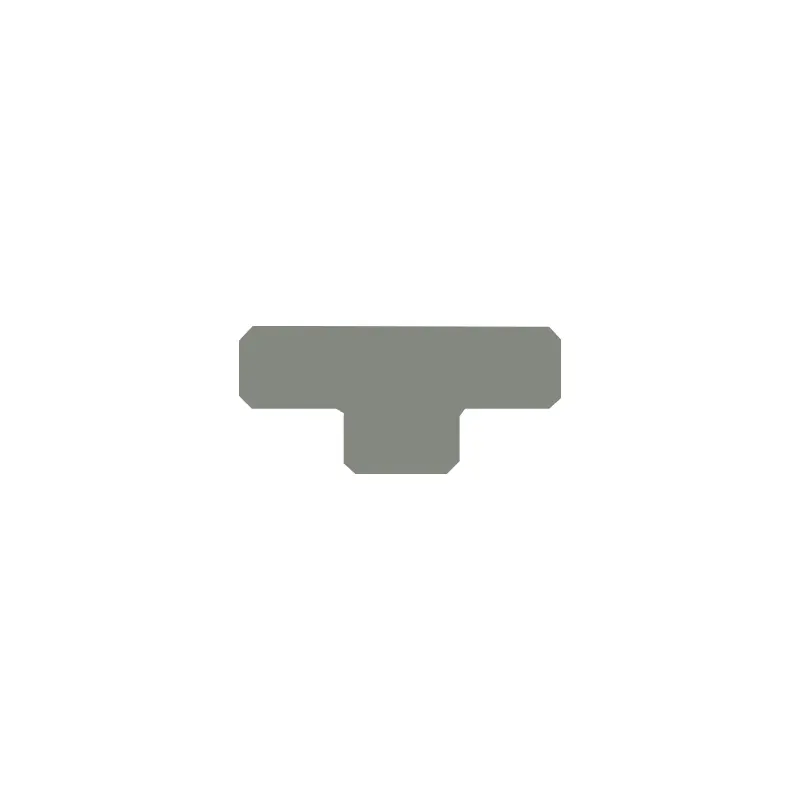

РЦФ105 стандардни водич за водиче погодан је за водилице клипа. Има конвексни прстен на унутрашњем пречнику. Може бити отворено или не.
РЦФ106 Стандардни водич за водиче је погодан за водилице за клипне шипке. Има конвексни прстен на спољњем пречнику. Може бити отворено или не.

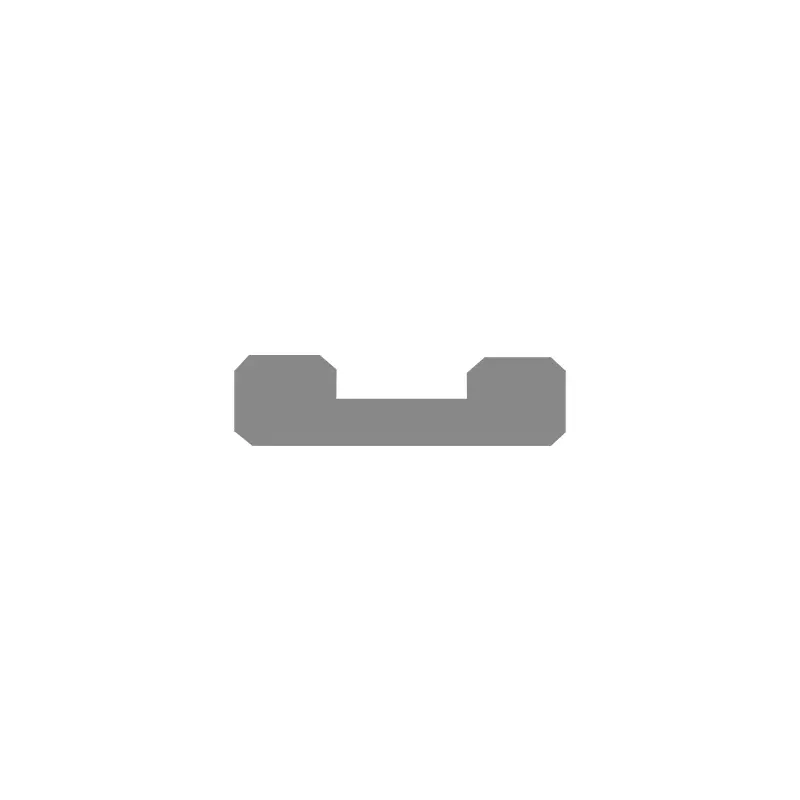

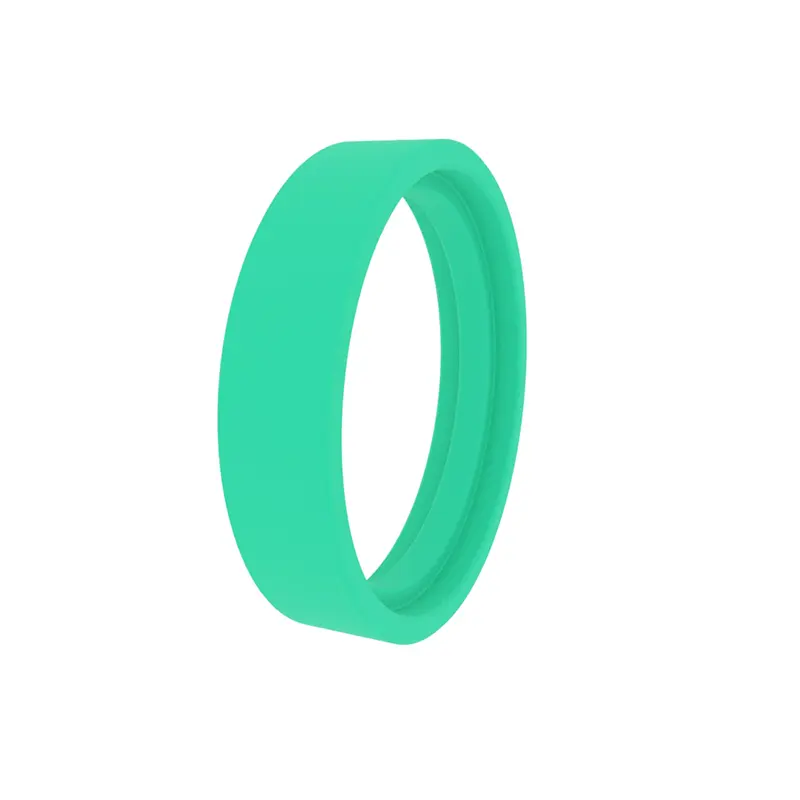

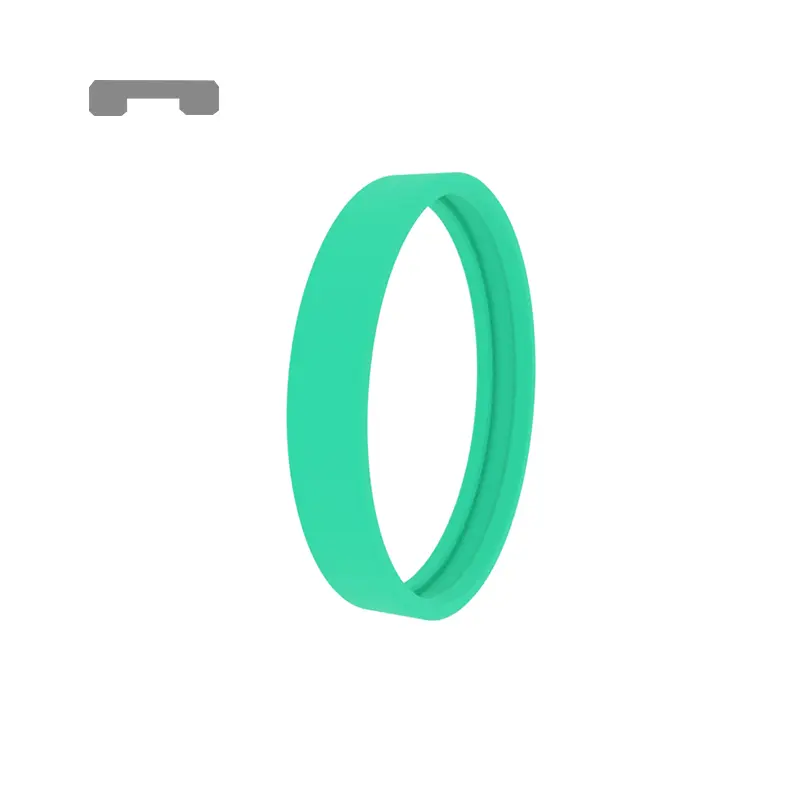

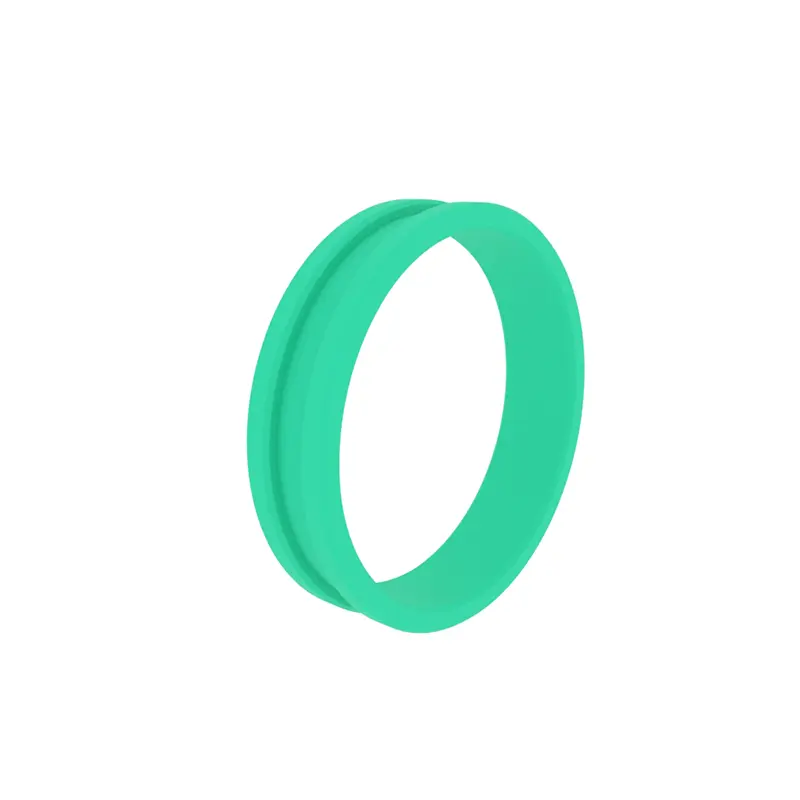

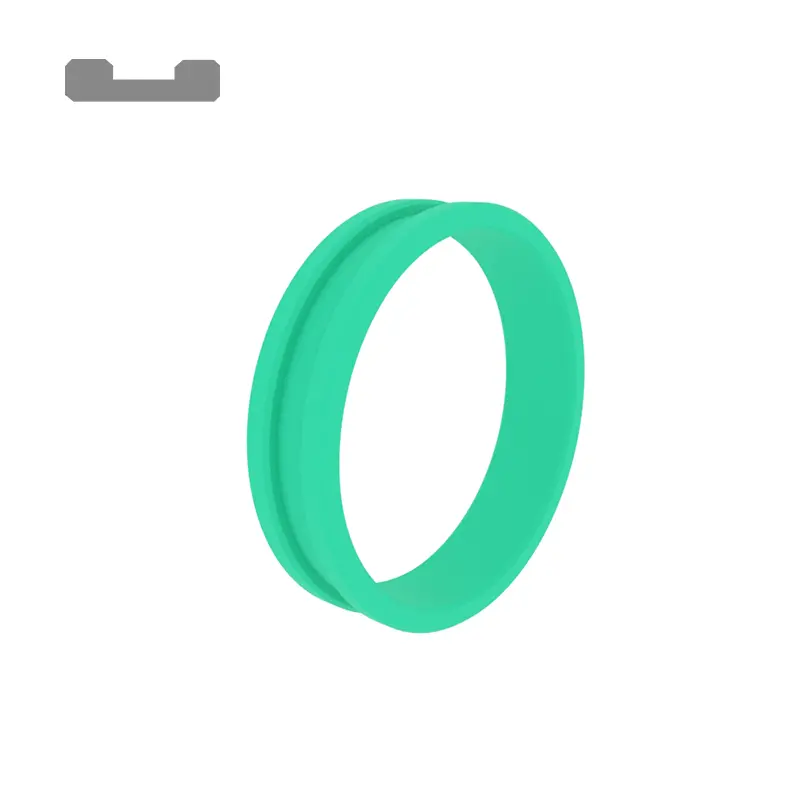

РЦФ107 стандардни водич за водиче је погодан за водилице за клип. Има утор на унутрашњем пречнику. Може бити отворено или не.

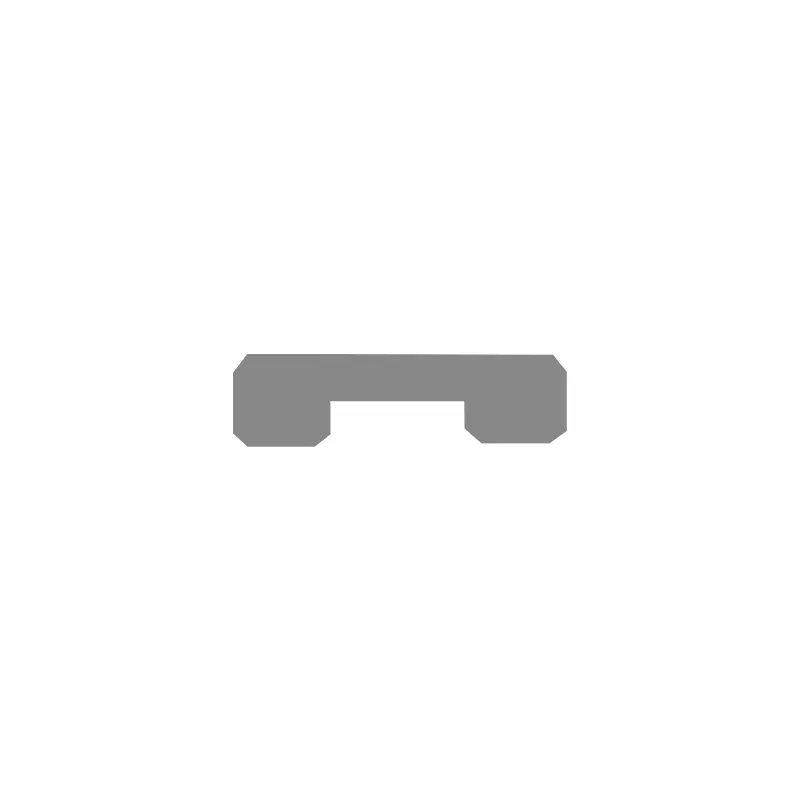

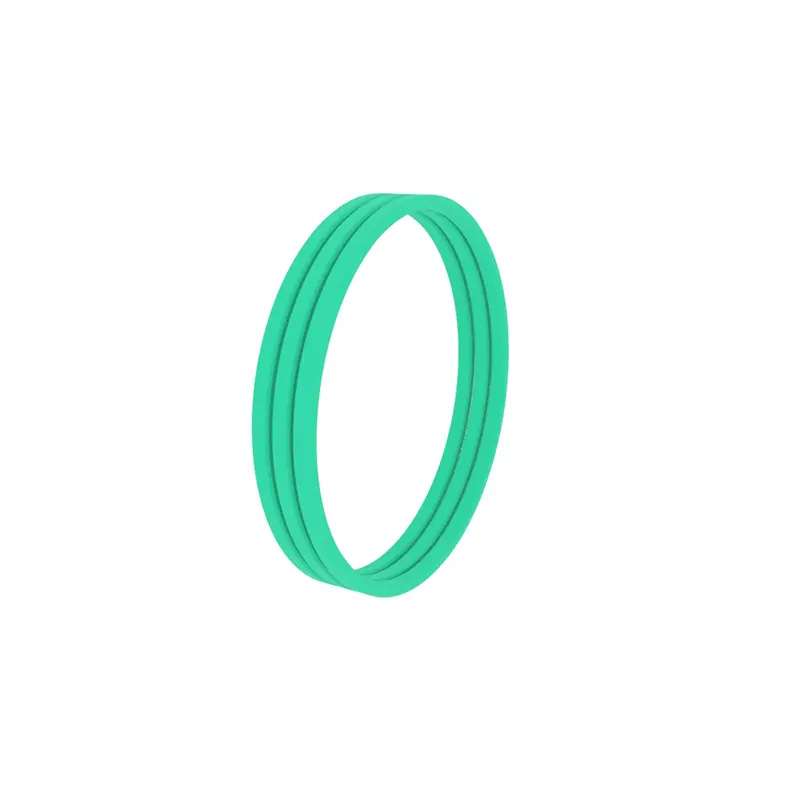

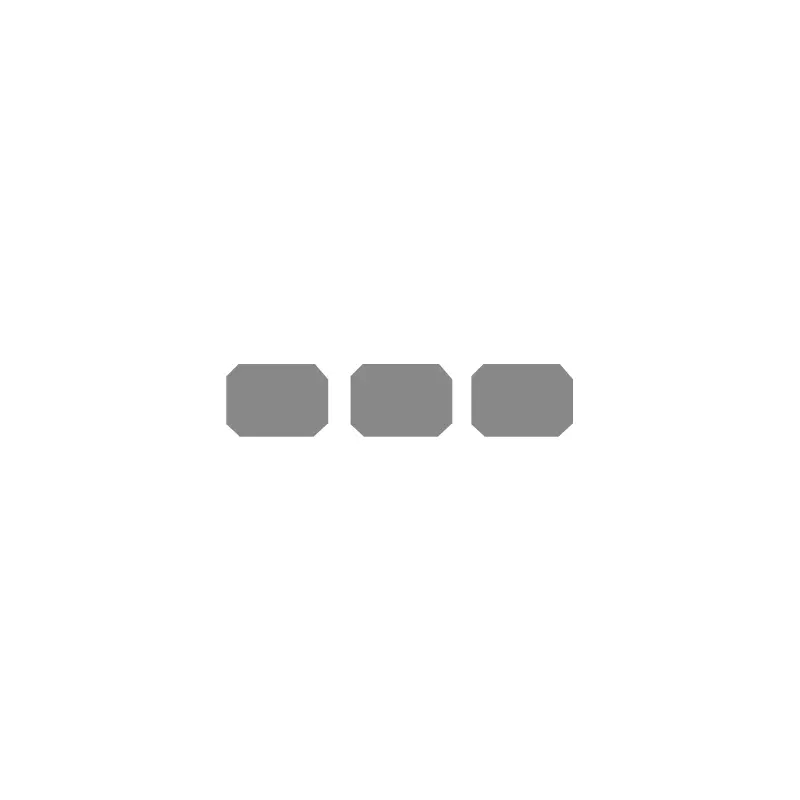

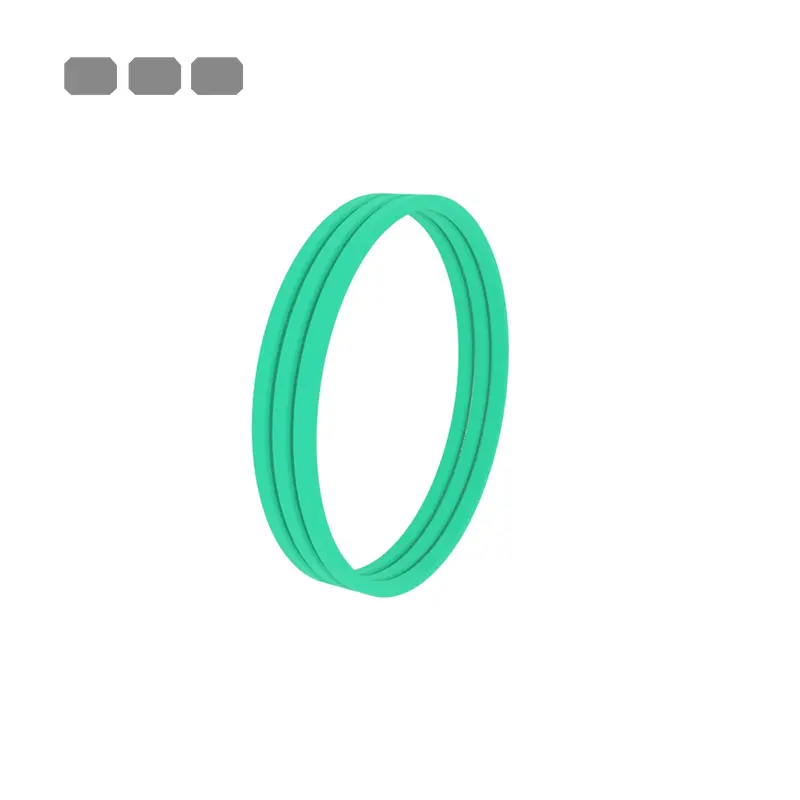

РЦФ108 Стандардни водич за водиче, погодан за вођење клипа, са уторима на спољњем пречнику, доступно или без отварања.
Карактеристике и апликације производа:
Функције производа
Окретање водича за бртвљење, погодно за ИСО10766 стандардне утор за шупљину, метално-пластично подударање, може спречити "блокирање" и "одузимање" и јаких носивих капацитета и још увек еластично пре него што достигне крхку температуру. Ивице водича за учвршћивање да се спрече да се ивице стисне у јаз који генерише полукружно пребацивање утора за шупљину.
Главне апликације
Машине за инжењеринг, пољопривредне машине, машине за бризгање, платформе за утовар и истовар, подржати цилиндри, индустријска возила, преше, металуршки цилиндри.

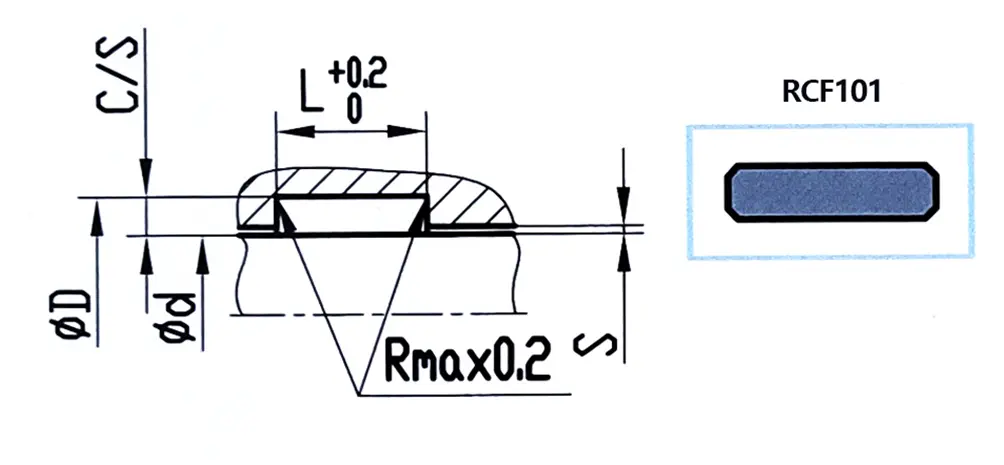

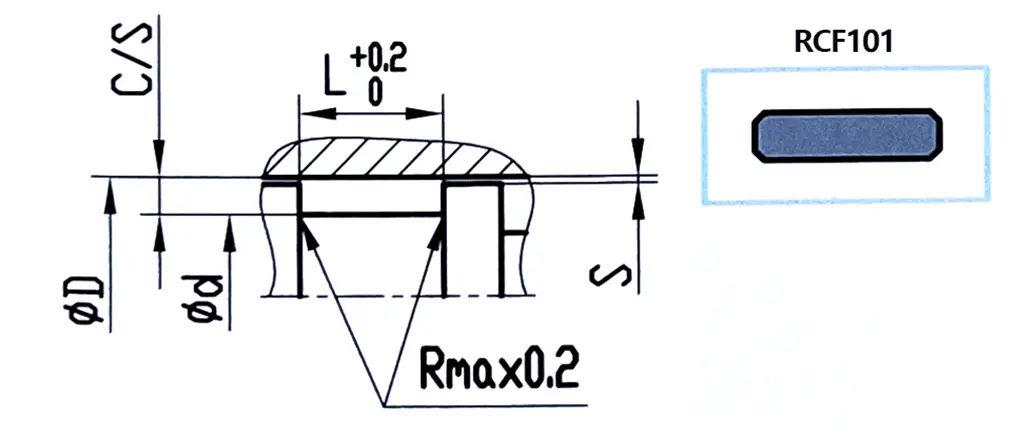

Пример 1 Водич за прстен утора за клипне шипке
| Φд ф8 | Φд Х8 | Л + 0.2 | Ц / С | Радиал Цлеарниса |
| 6-29.9 | Φд + 3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φд + 3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φд + 5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φд + 5 | 15 | 2.5 | 0,40-0.8 |
| 800-1000 | Φд + 5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φд + 8 | 25 | 4 | 0.60-1.2 |
ПРИМЕР 2 ПИСТОН ГУИДЕ Гроове Гроове
| Φд Х8 | Φд ф8 | Л + 0.2 | Ц / С | Радиал Цлеарниса |
| 6-29.9 | Φд-3 | 4 | 1.5 | 0,20-0.3 |
| 30-49.9 | Φд-3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φд-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φд-5 | 15 | 2.5 | 0,40-0.8 |
| 800-1000 | Φд-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φд-8 | 25 | 4 | 0.60-1.2 |
Материјалирати
1. ПТФЕ (за средња и лагана оптерећења);
2 Пом или ПА (за лагано оптерећење);
3. Фенолна смола + влакна од тканине (за тешка оптерећења)
Избор водеће ширине и броја
Формула се може користити за прелиминарно одређивање т = (ф * ф) / (д * пр)
Т: Ширина водича (мм), Ф: Максимално радијално оптерећење (Н), Ф: Фактор сигурности, ПР: Максимално дозвољено радијално оптерећење (Н / мм²), Д: пречник клипног или клипног штапа (мм)
Пример: Д = 60 мм, ф = 40кн, пр = 90Н / мм², ф = 2, т = 40000 * 2/60 * 90 = 14,8 мм
Израчуната опција је да изабере један водич са ширином Т = 15 мм или два водича са ширином од 9,7 мм. Ако су изабране два водича са ширином од 9,7 мм, фактор сигурности може се повећати на 2.6. Генерално, препоручени фактор сигурности је Ф = 2

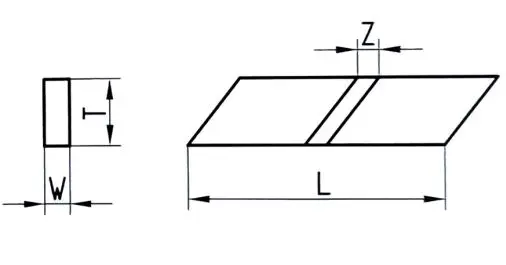

Одређивање дужине сечења
Л = 3.14 * (Д-В) -К за клип
Л = 3.14 * (Д + В) -К за клипне шипке
К је константна температура, 0,8 је одабрано када је температура испод 120 степени, а 2.0 је одабрано када је температура изнад 120 степени.
Прорачун сечења газ З
|
|
Фенолна смола / пом | ПТФЕ |
| За клипне шипке | 0.050 (ΦД + В) | 0.042 (ΦД + В) |
| За клип | 0,050 (ΦД-В) | 0.042 (ΦД-В) |
Врста резања
30 ° ЦЕВЕЛ сечен

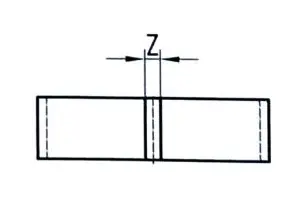

Равни рез (углавном се користи за ротацију или љуљачке и нестандардне жљебове)

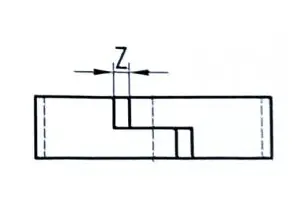

З збни рез (такође има функцију за бртвљење)
