Фокусирамо се на диверзификоване потребе у пољу бртве клипа и пружају решења високих перформанси који покривају све сценарије хидраулике и пнеуматике. Наша линија производа је подељена у једно-дјеловање и двоструко дјеловање као језгро, комбинујући материјал иновација и структурна оптимизација како би се задовољила заптивна изазова од конвенционалне индустрије до екстремних радних услова:
1. Најзанимљивији моменти бртве за бртвљење клипа Серија:
Висок притисак и анти-екструзија: РЦК102 / 102Р / 104 серија су дизајнирани за висок притисак, а структура подршке је ојачана да се прилагоди великим празнинама и уским уским уторима. РЦК109Х / 120/122 и остале комбиноване бртве Интегрирајте водиче и еластомери да се пробијају кроз 35МПА + лимит високог притиска, посебно погодне за рударство и тешке машине.
Динамичка прилагодљивост: РЦК108 / 125/138 користи тетрафлуороетилен материјал за постизање стабилног заптивања из изузетно ниске брзине до велике брзине (0,01 ~ 5М / с), а ниске карактеристике трења су погодне за хидраулику за ходање и прецизну опрему за бризгање.
Екстремно толеранција околине: РЦК119 / 139 је опремљен мандер пролећом и ПТФЕ материјалом, који је отпоран на корозију и отпоран на суху. Широк температурни опсег од -40 ℃ ~ 200 ℃ покрива хемијске, фармацеутске реакторе високог температуре и прехрамбене производне линије асептичне.
2 Индустрија прилагођени дизајн:
Одржавање и модификација: РЦК116/216 поједностављује процес инсталације и прилагођава се потребама старе поправке цилиндра и брзе замјене опреме за пуњење хране.
Двострука средња изолација: РЦК144 / 145 има оригиналну двоструку структуру усне, која истовремено може поднети мешовито уље / воду или течност, погодно за сложене услове рада.
Оптимизација кратког можданог удара: РЦК103 / 143 побољшава стабилност уградње преко предњег преношења о-прстена како би се избегло ризик од цурења у краткотрајним хидрауличним цилиндрима.
3. Основне технолошке технологије:
Материјална наука: Полиуретански усне (РЦК205) Дизајн за складиштење уља простире живот пнеуматике без подмазивања и тетрафлуороетилен (РЦК108) узима у обзир и отпорност на хабање и хемијску отпорност.
Структурна иновација: Повратни водич за поврат звона (РЦК101), Подршка прстена Анти-Твист (РЦК120) и други дизајни осигуравају трајност заптивача под вибрацијама и ексцентричним оптерећењима.
Посвећени смо да пружимо "интегрисана решења" за печате-трошење "за 20+ индустрије, као што су рударска машина, опрему за убризгавање и медицинским уређајима, балансирајући трошкове и перформансе са стандардизованим модулима и прилагођеним услугама, помажући купцима који помажу у пружању поузданости опреме.
Карактеристике и апликације производа:
Бртве за окретање клипа су погодне за хидрауличне цилиндре и цилиндре, стандардне хидрауличне цилиндре и хидрауличне машине. Главне апликације укључују грађевинске машине, пољопривредне машине, дизалице и стандардне цилиндре.
Када се користи у хемијској индустрији, углавном се користи за брзе цилиндре и машине за позиционирање. Такође се може користити у прехрамбеној индустрији, фармацеутској индустрији и акумулаторима.
Предности
Бртве за окретање клипа у утрову су уграђене у утор, са добрим динамичким и статичким перформансама, ниско трептовање, ниско трење, без хидрауличног отпора пузања, добре перформансе хабања, добрих термичких перформанси, добре термичке проводљивости, широкој топлотној температурној способности и снажном ресурсима, и снажно резидуалне температуре.

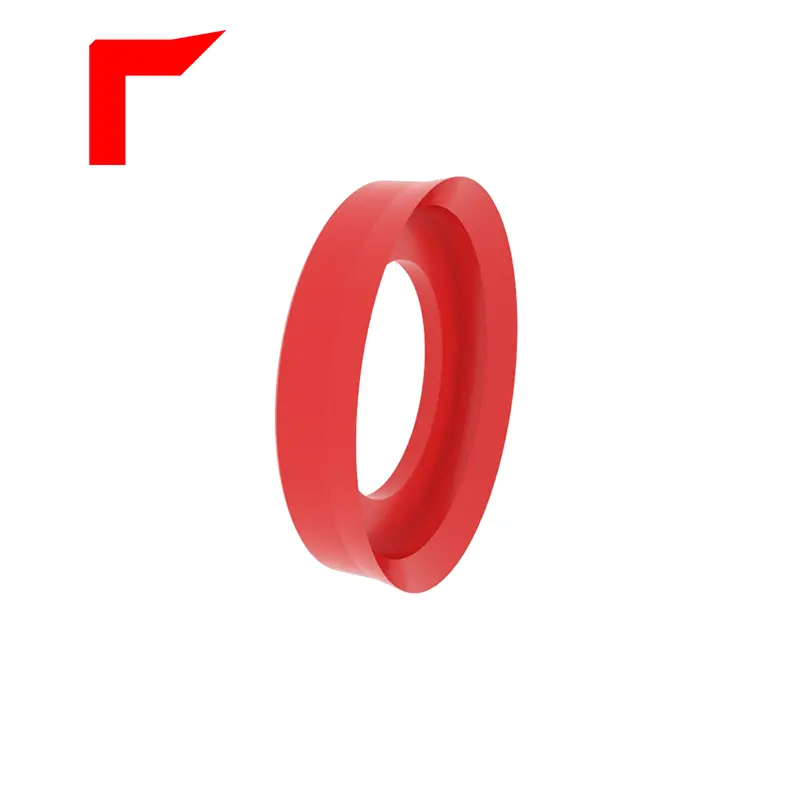

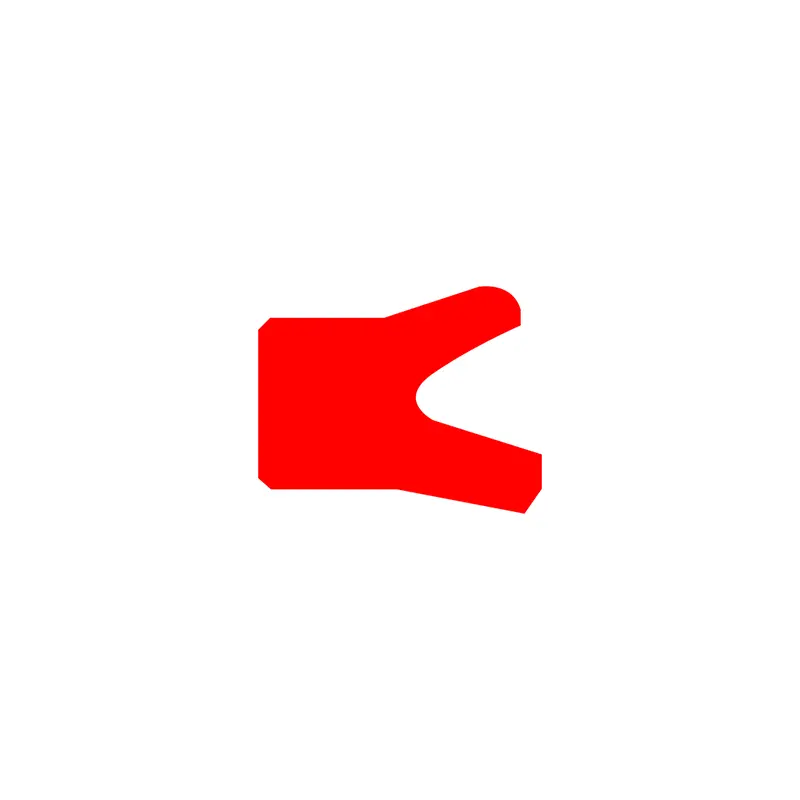

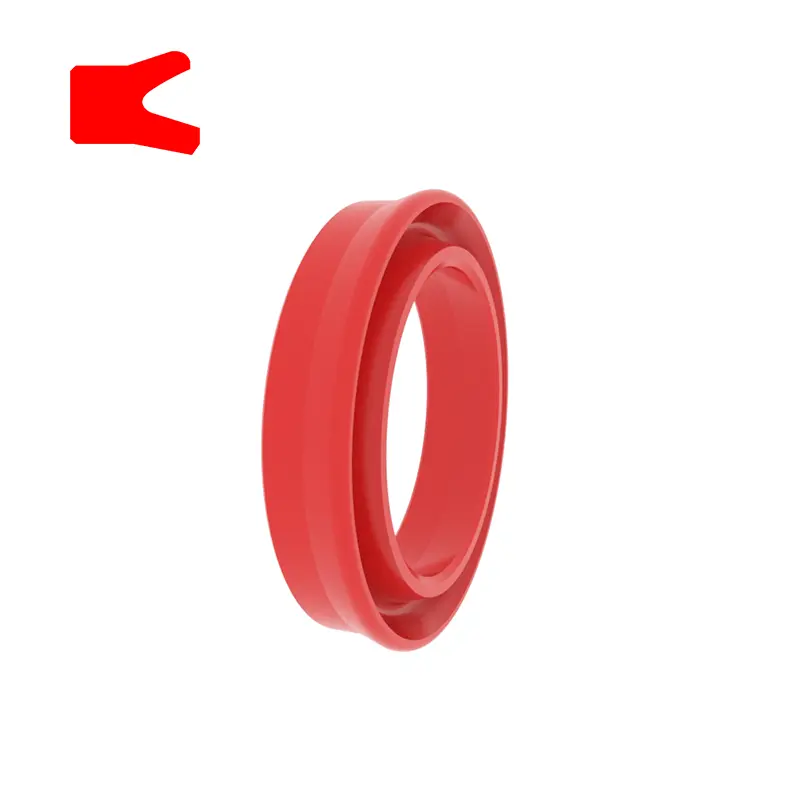

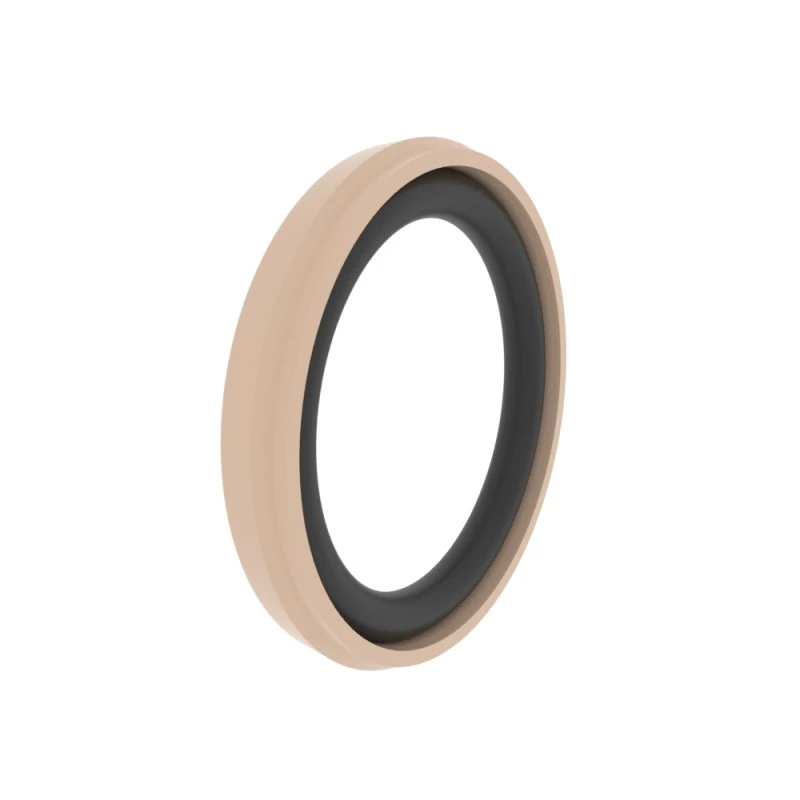

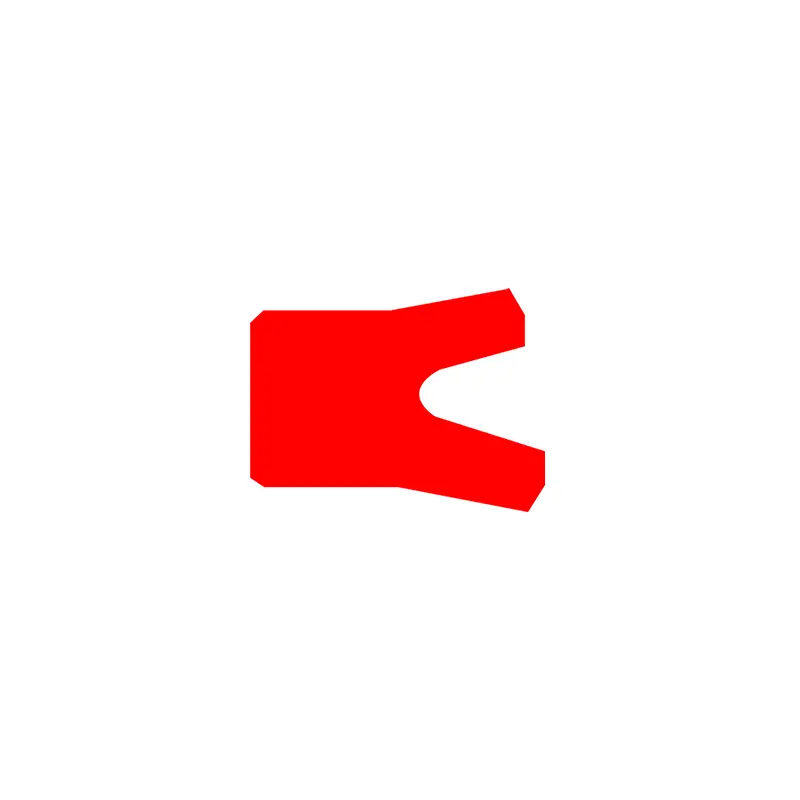

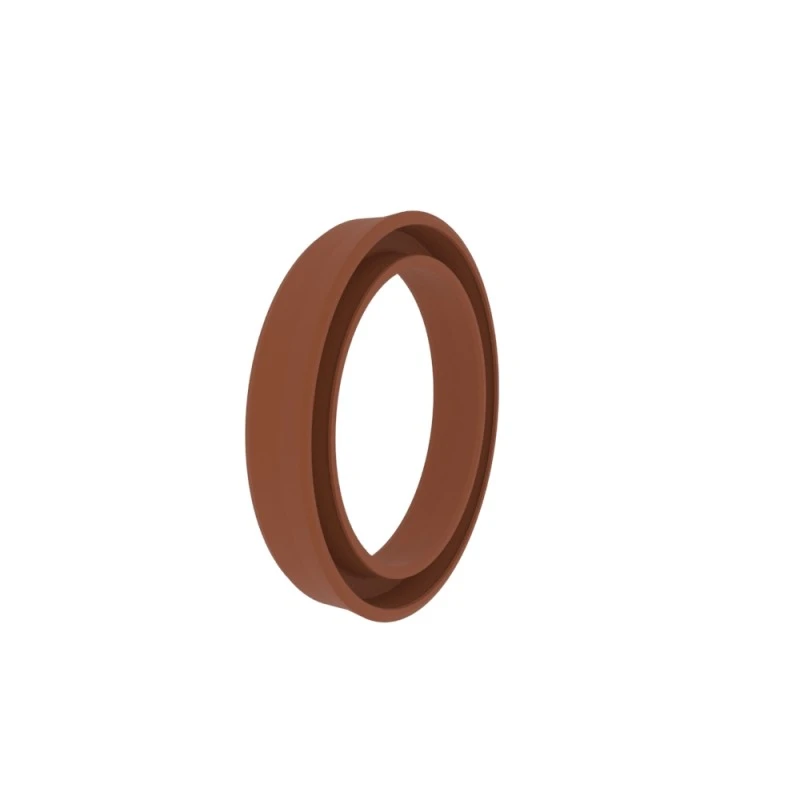

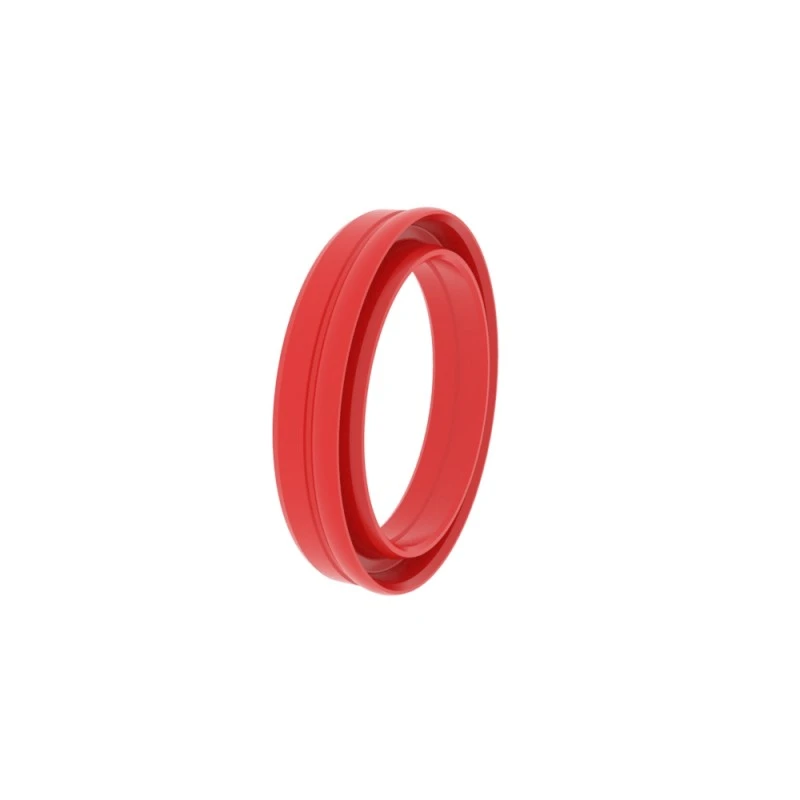

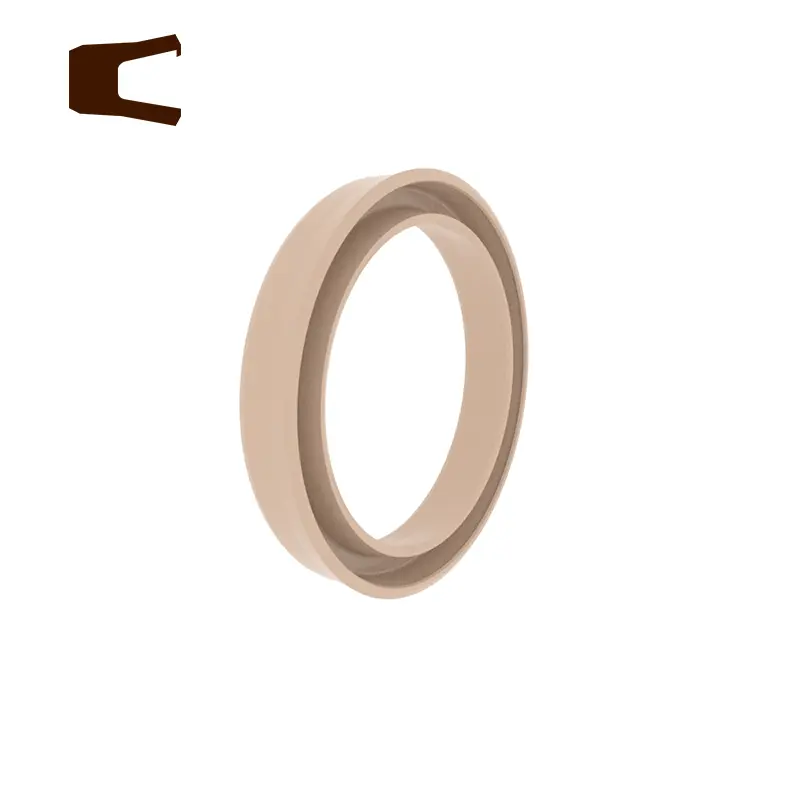

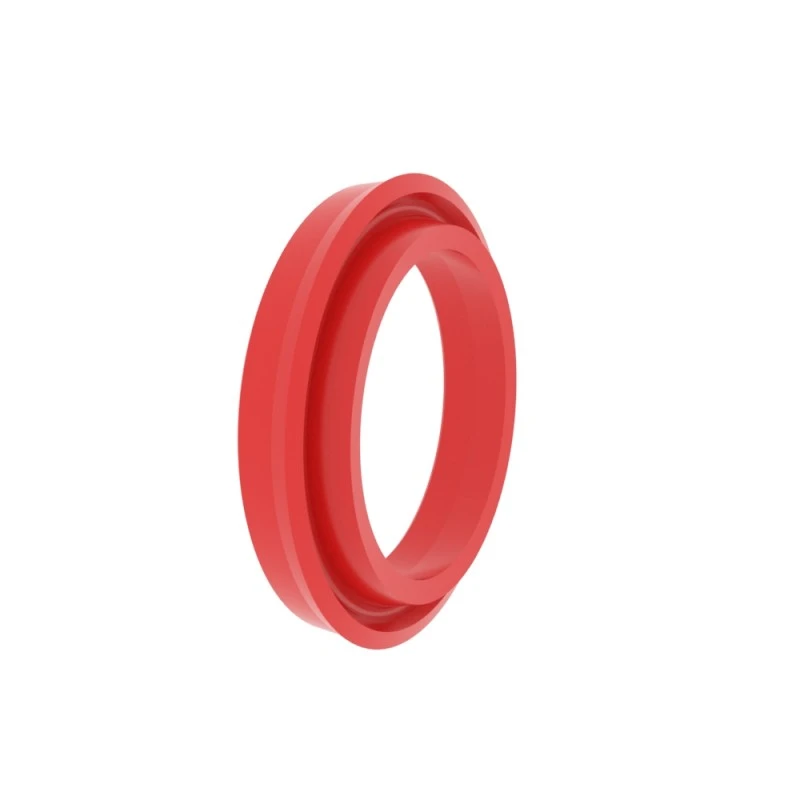

РЦК101

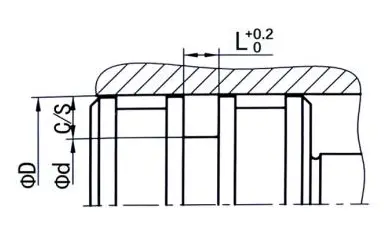

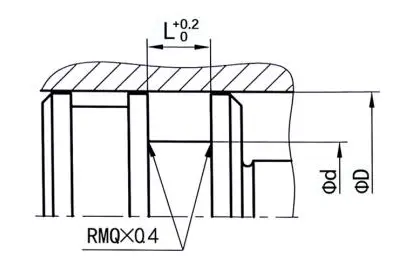

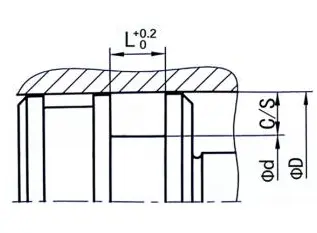

Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Х10 |
|
Φд |
Х9 |
Примјер наређења
Модел: РЦК101
Величина Гроове: 100к84к10
Материјал: РЦ-ПУ-Х

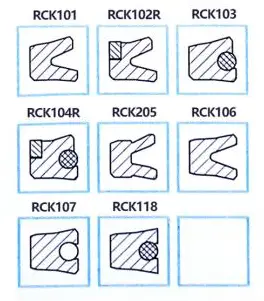

Тип бртве: РЦК101, РЦК102, РЦК103, РЦК104, РЦК105, РЦК205, РЦК106, РЦК106, РЦК107, РЦК108, РЦК118, РЦК118, РЦК127, РЦК127
Главна примена: погодно за хидрауличне и пнеуматске цилиндре
Предности: Стабилно је када је уграђен у утор, има одличне динамичке и статичке перформансе за бртвљење, применљиво је на широку температурну распону и има снажну резидуалну способност повратка уља у динамичним условима.
Материјал: полиуретан, гума
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
||||||||
|
|
|
Φд |
Φд |
L |
Ц / С |
Максимална празнина екструзије |
|||
|
100бар |
250бар |
400бар |
|||||||
|
5-24.9 |
Φд-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φд-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φд-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φд-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
Φд-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φд-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φд-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
> 750 |
Φд-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

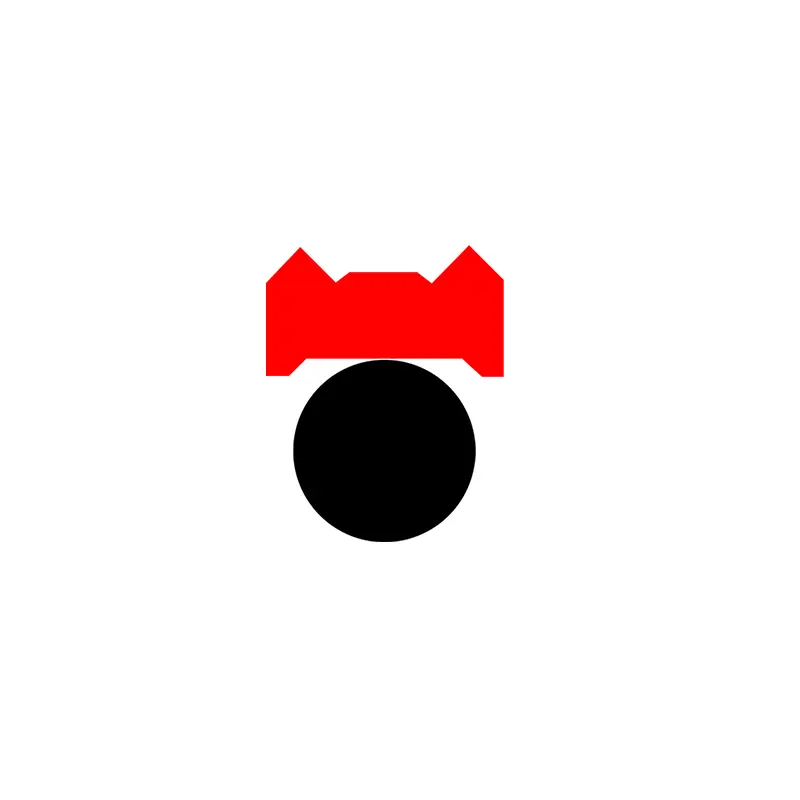

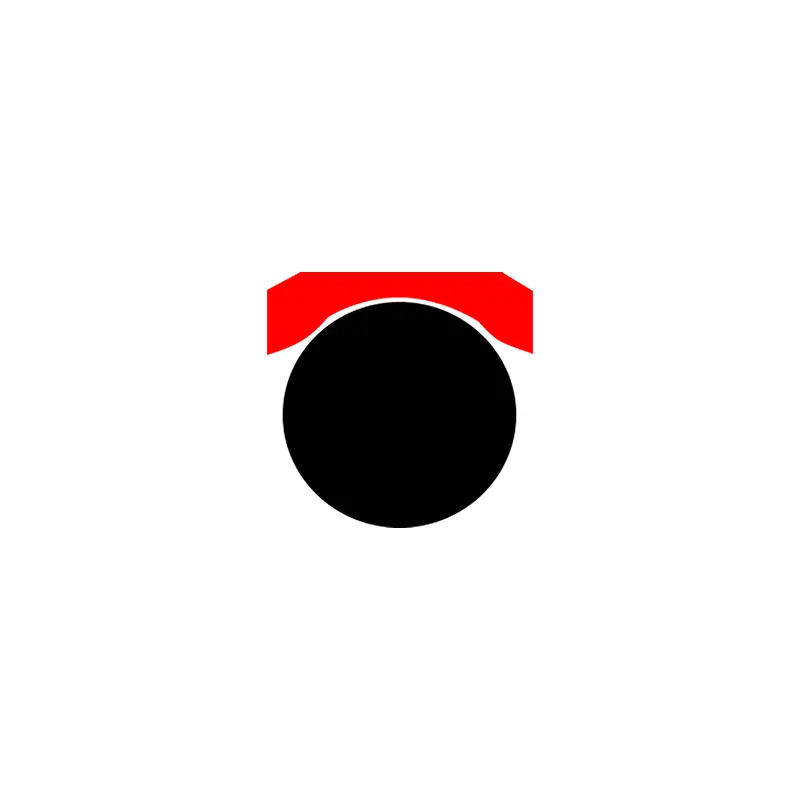

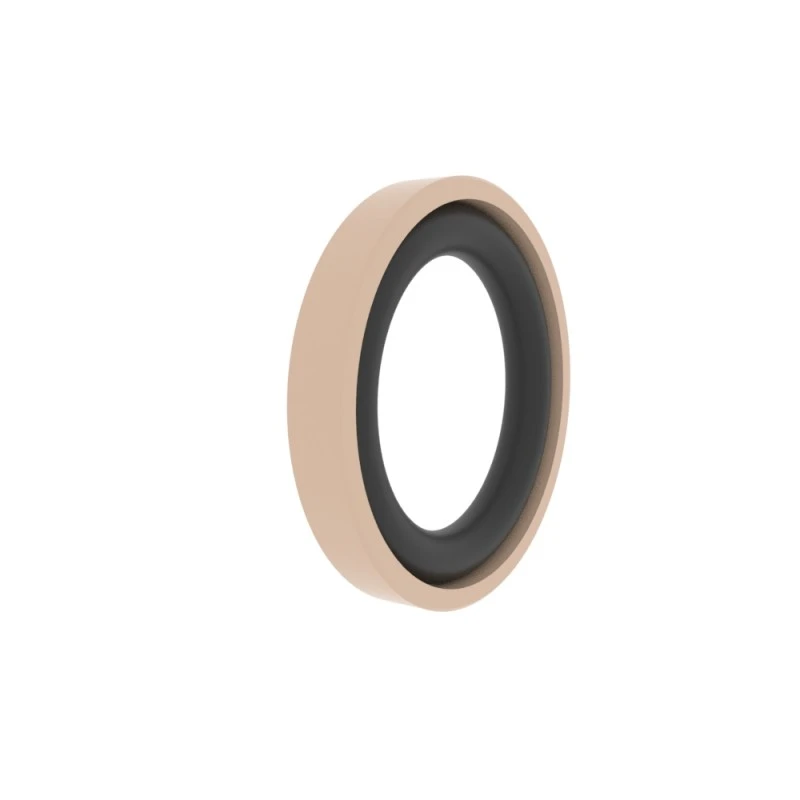

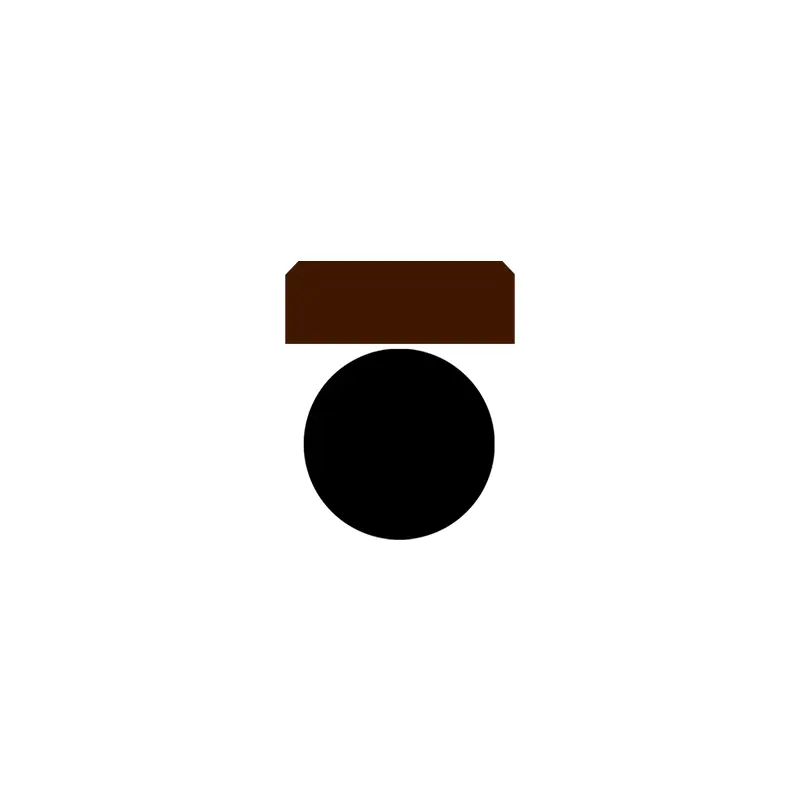

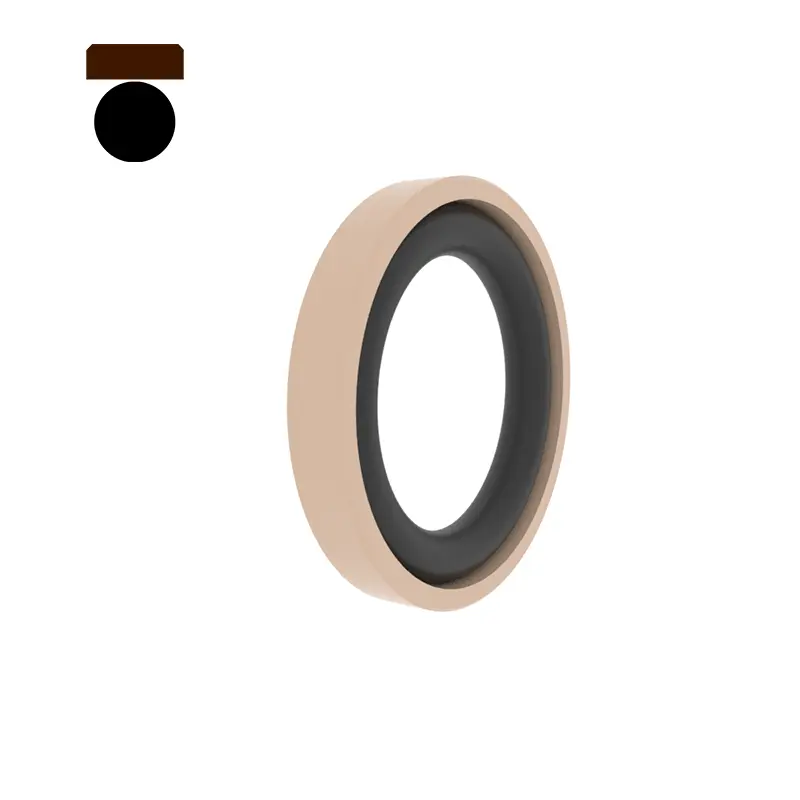

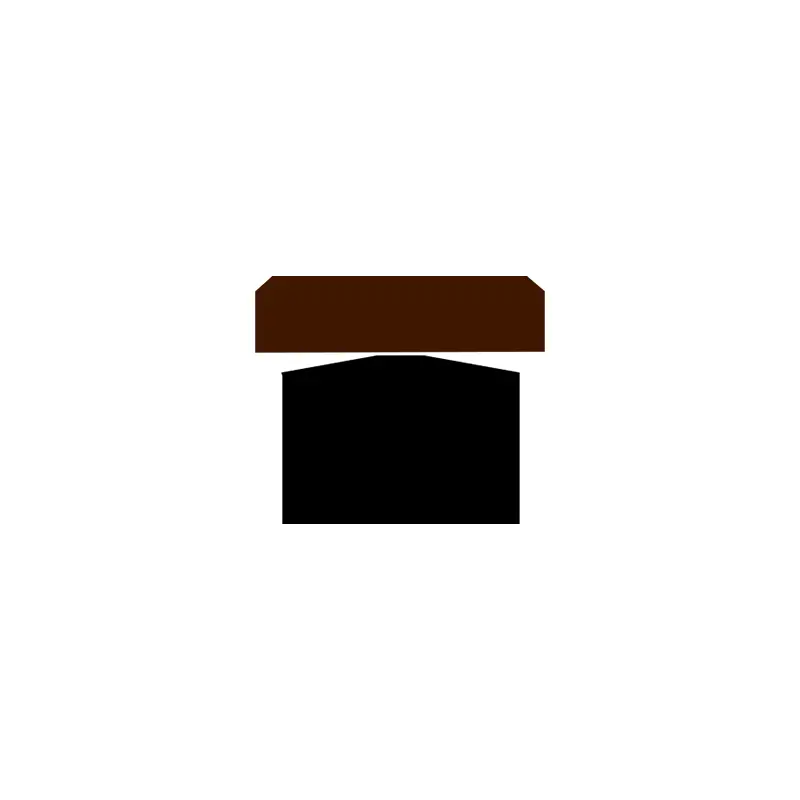

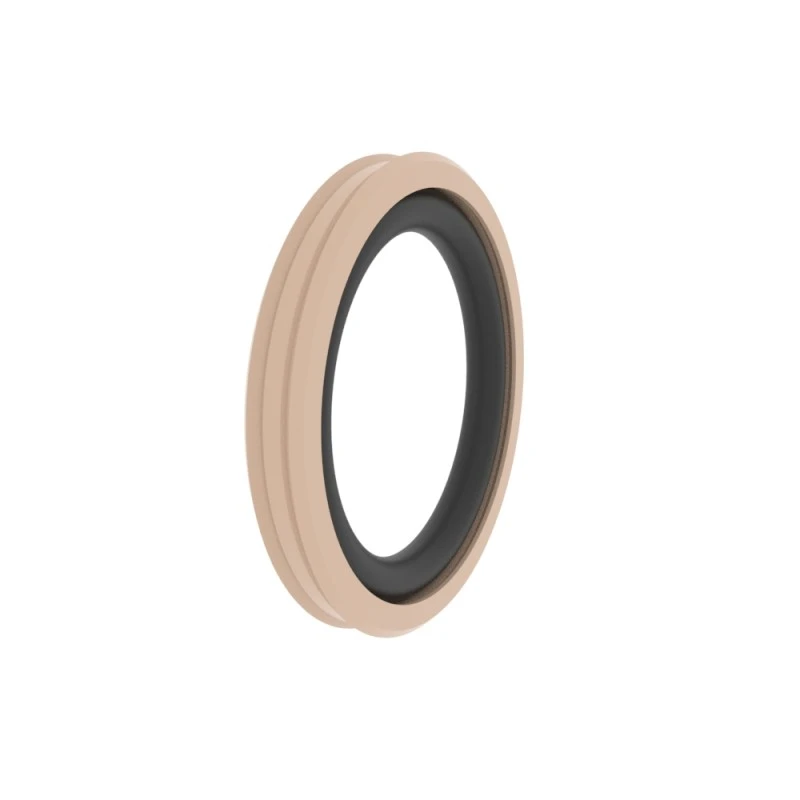

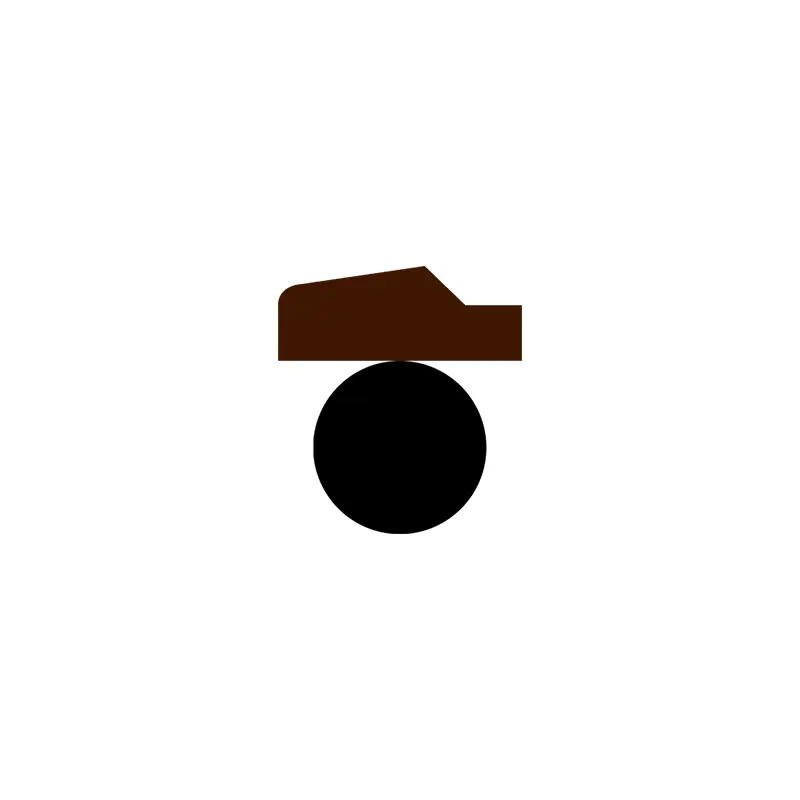

РЦК108
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Х10 |
|
Φд |
Х9 |
Примјер наређења
Модел: РЦК108
Величина Гроове: 100к84.5к6.3
Материјал: ПТФЕ3 + НБР
Тип бртве: РЦК108, РЦК125, РЦК140, РЦК238, РЦК138
Главна примена: Стандардни хидраулични цилиндри и мобилне хидрауличне машине
Предности: ниско трење, без хидрауличног пузања, висока отпорност на хабање, добре перформансе против екструзије, добра топлотна проводљивост, стабилни уграђени утор, широки температурни опсег.
Материјал: тетрафлуороетилен + нитрилна гума или гума флуора, ултра-висока чврсти полиуретан + нитрилна гума
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
||||||||
|
|
|
Φд |
Φд |
L |
Ц / С |
Максимална празнина екструзије |
|||
|
100бар |
250бар |
400бар |
|||||||
|
8-14.9 |
Φд-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φд-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φд-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φд-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φд-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φд-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φд-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
> 1000 |
Φд-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

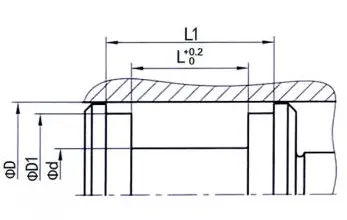

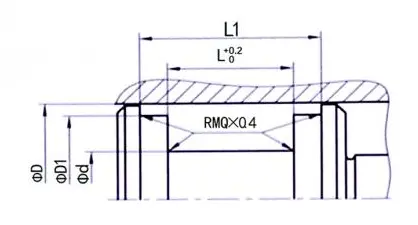

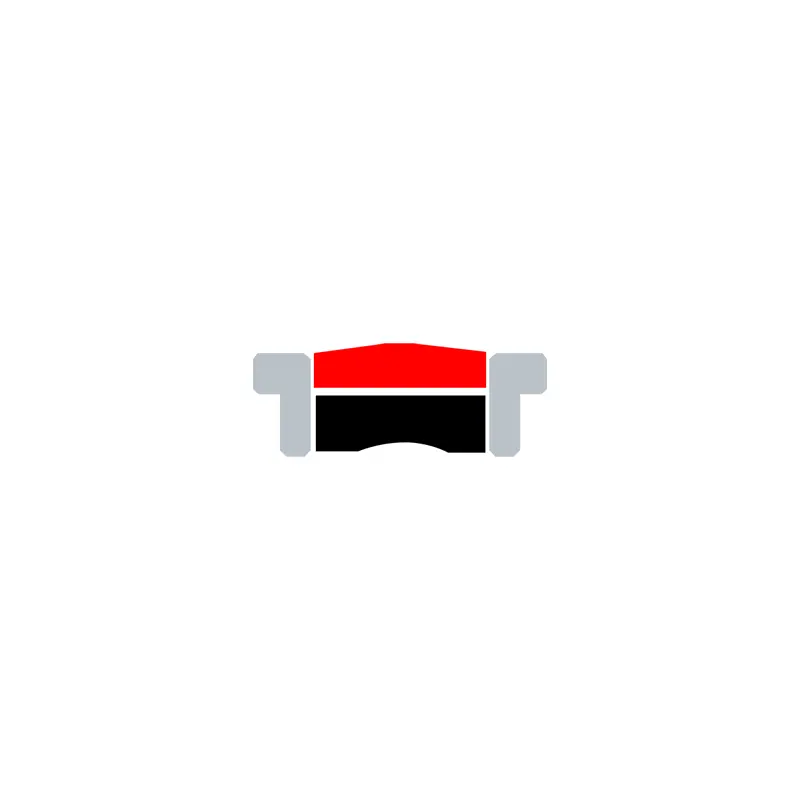

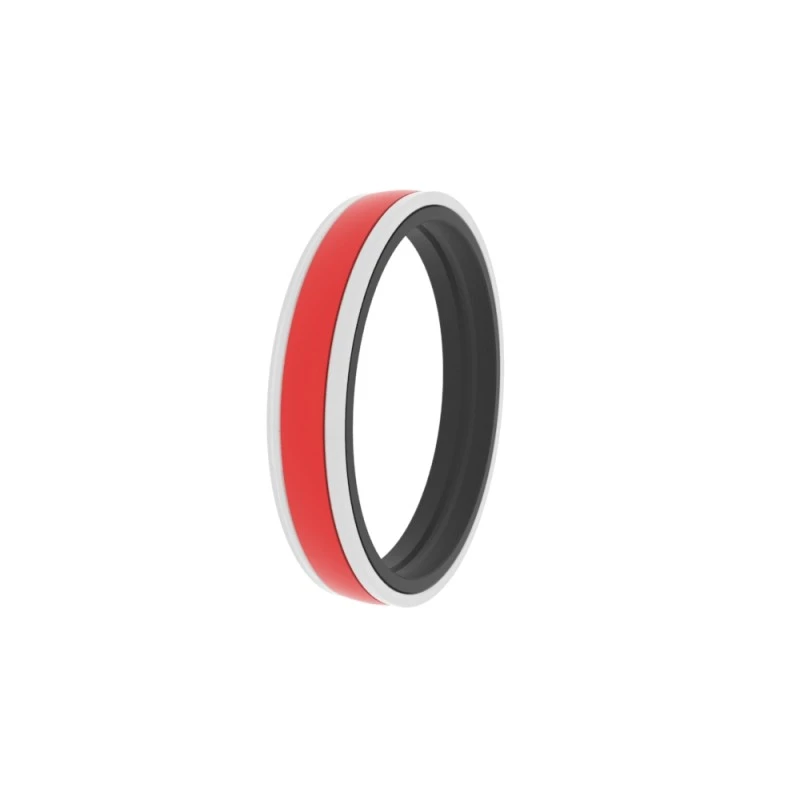

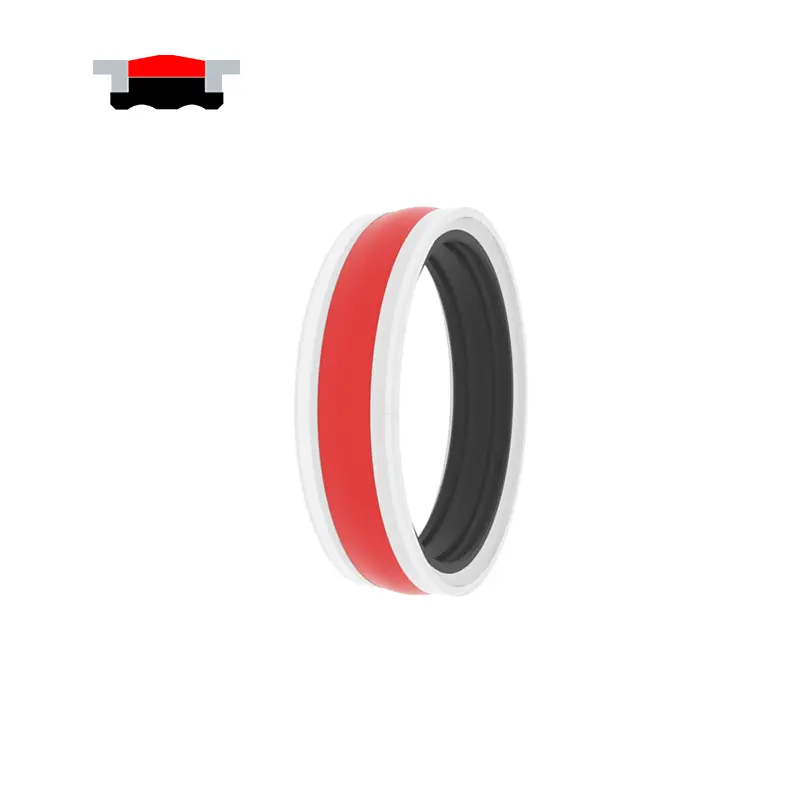

РЦК109Н
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Φд1 ...... унутрашњи пречник
Л ...... ширина Гроове-а
Л1 ...... Гроове ширина
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Х10 |
|
Φд |
Х9 |
Примјер наређења
Модел: РЦК109Н
Величина Гроове: 100к80к95к25 / 36
Материјал: РЦ-ПУ-Х + НБР + ПОМ
Тип бртве: РЦК109, РЦК117
Главна примена: грађевинске машине, пољопривредна опрема, дизалице, стандардни цилиндри
Предности: одлично статичко и динамично заптивање, нема потребе за додатним водичем, антитекст, анти-изобличења структура, погодна за услове рада са промјенама брзих притиска.
Материјал: полиуретан, гума, полиуретан, тетрафлуороетилен
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
||||||
|
|
|
Φд |
Φд |
ФД1 |
L |
Л1 |
|
|
20-44.9 |
Φд-10 |
Φд-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φд-15 |
Φд-4 |
20 |
28 |
|||
|
80-144.9 |
Φд-20 |
Φд-5 |
25 |
36 |
|||
|
150-399.9 |
Φд-25 |
Φд-6 |
32 |
46 |
|||
|
400-750 |
Φд-30 |
Φд-8 |
36 |
50 |
|||
|
> 750 |
Φд-40 |
Φд-8 |
40 |
54 |
|||

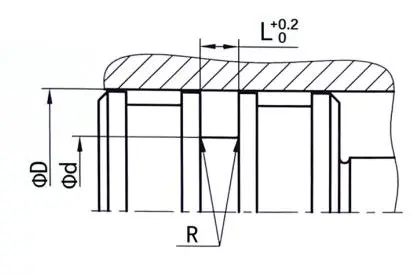

РЦК119
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Х10 |
|
Φд |
Х9 |
Примјер наређења
Модел: РЦК119
Величина Гроове: 100к90.6к7.1
Материјал: ПТФЕ4 + В
Тип заптивања: РЦК119
Главна примена: хемијска индустрија, брзи цилиндри и машине за позиционирање, прехрамбена индустрија, фармацеутска индустрија, акумулатори.
Предности: Отпоран на високе температуре и разне хемијске медије, ниско коефицијент трења, без пузања, добре карактеристике трења, ниске статичке вредности трења.
Материјал: ПТФЕ + Спринг Леаф
|

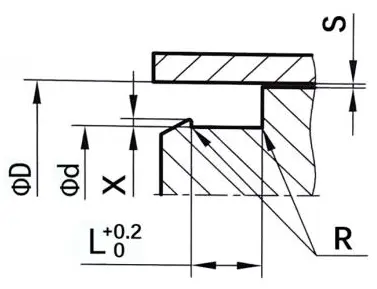

Примери заптивача |

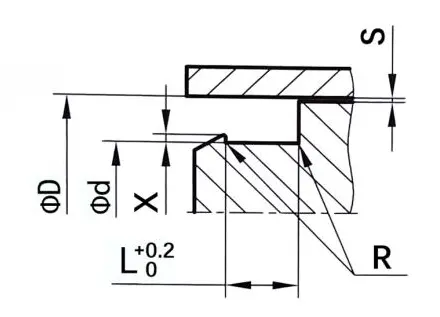

Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) |
|||||||||
|
|
|
Φд |
Φд |
L |
R |
X |
Максимална мапа екструзије |
|||
|
100бар |
250бар |
400бар |
||||||||
|
14-24.9 |
Д-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
Д-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
Д-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
Д-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
> 1000 |
Д-19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
