Посвећени смо да пружимо "заштитни решионски трогодишњи" решење за отпорност на заштиту за сваки сценариј који захтева окретање ротационих заптивача. До 200+ материјалних формула и структурних патената помажемо купцима да смање стопе квара и постигну оптимизацију ТЦО-а. Цела серија производа производа је веома разнолика. Можете бирати у складу са стварним потребама или прилагодите окретне ротационе бртве од нас.

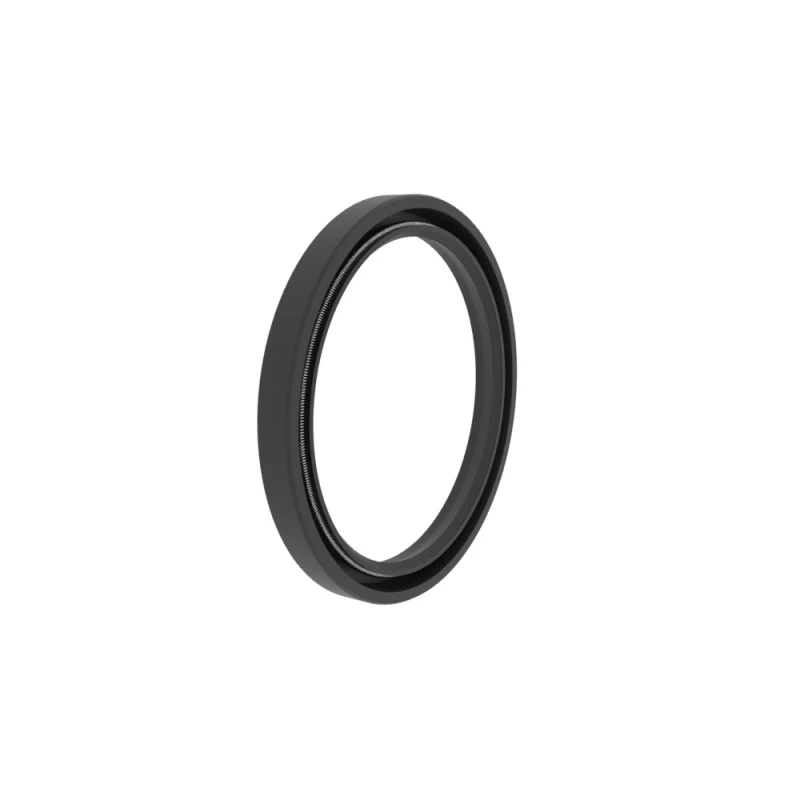

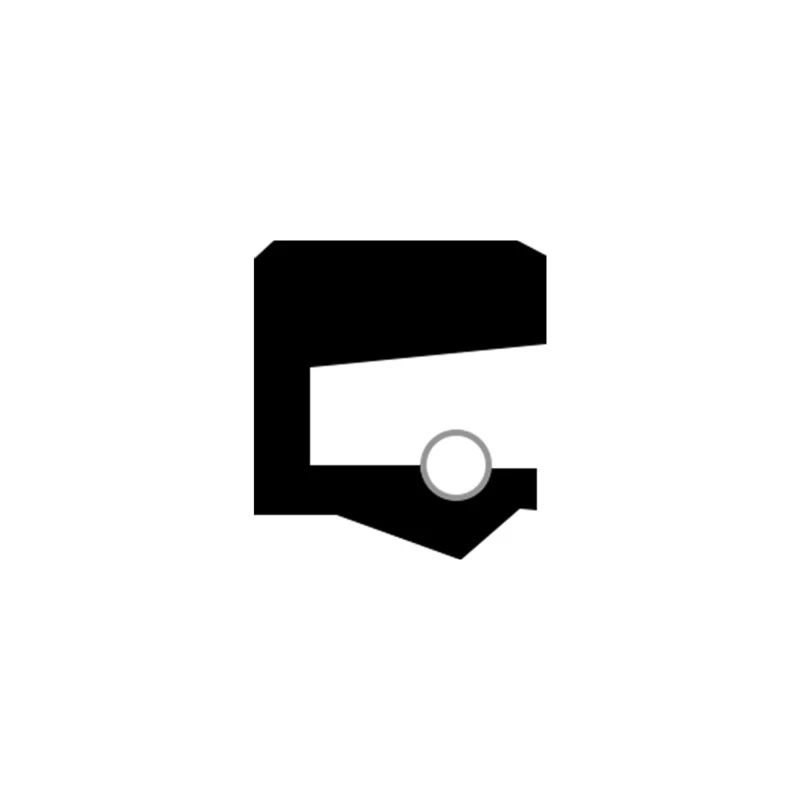

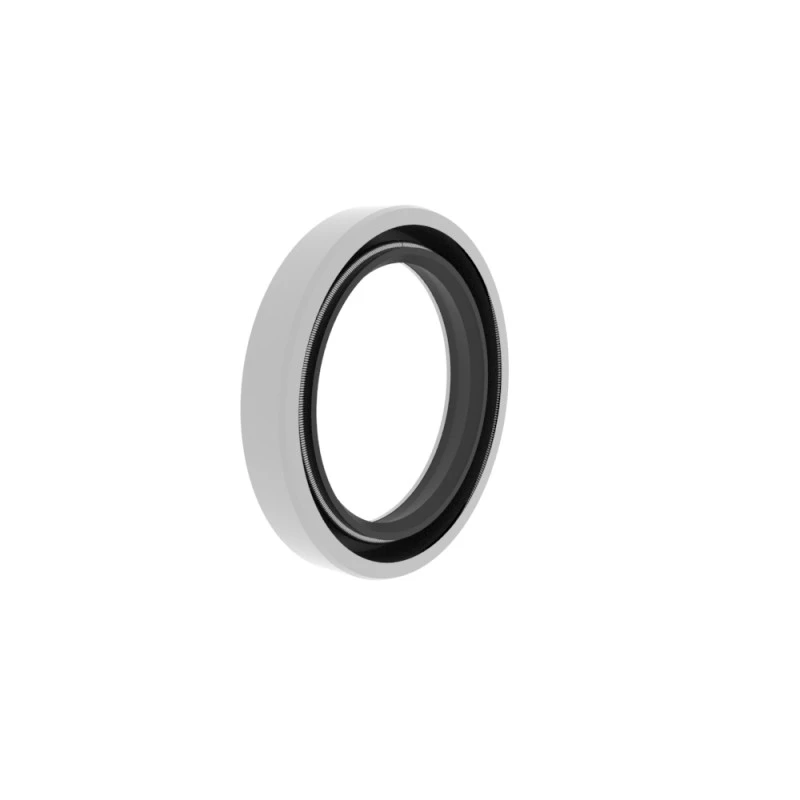

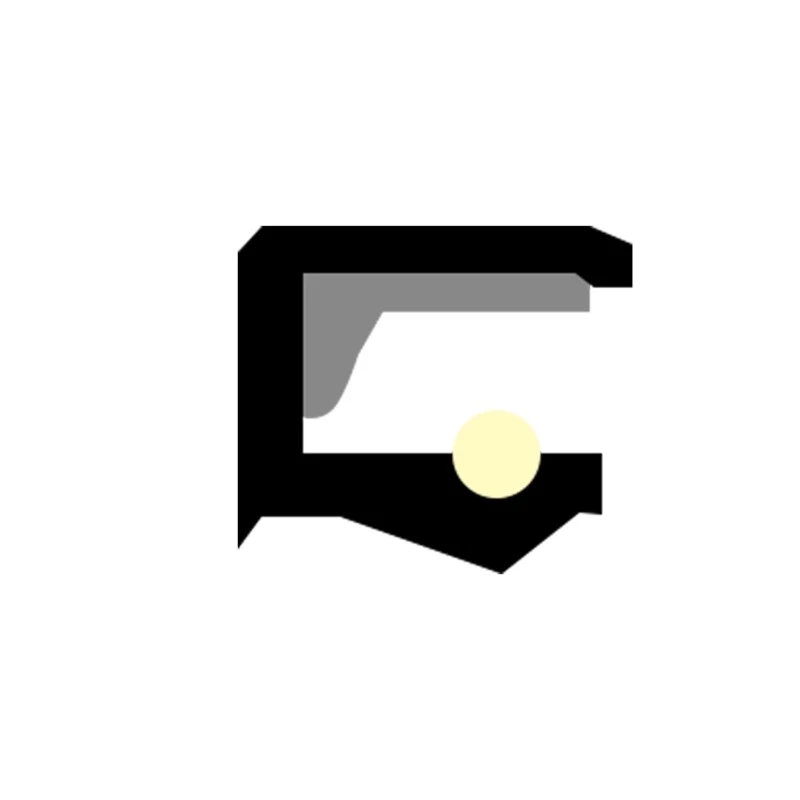

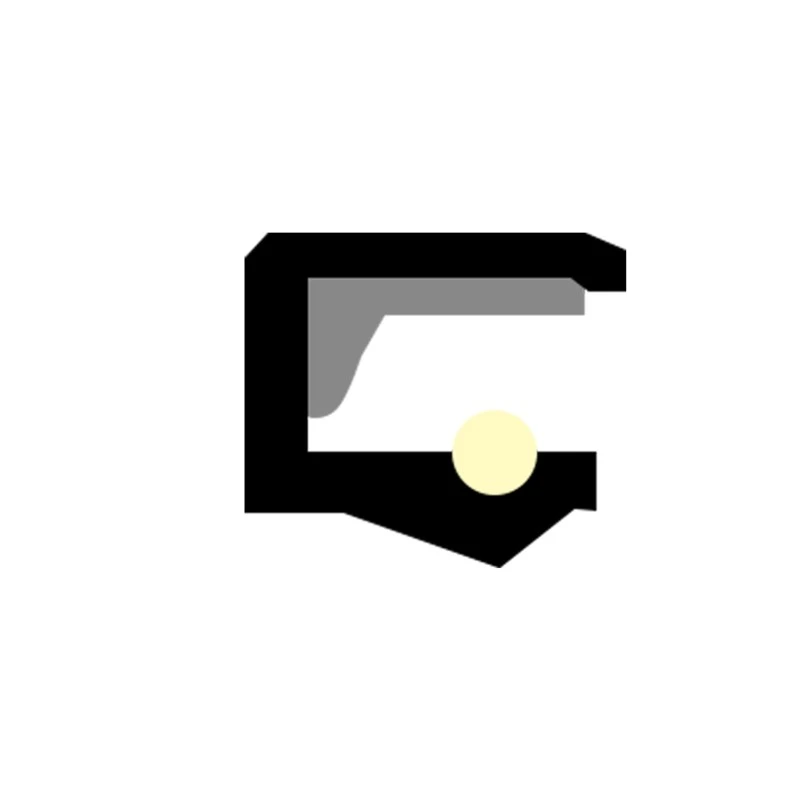

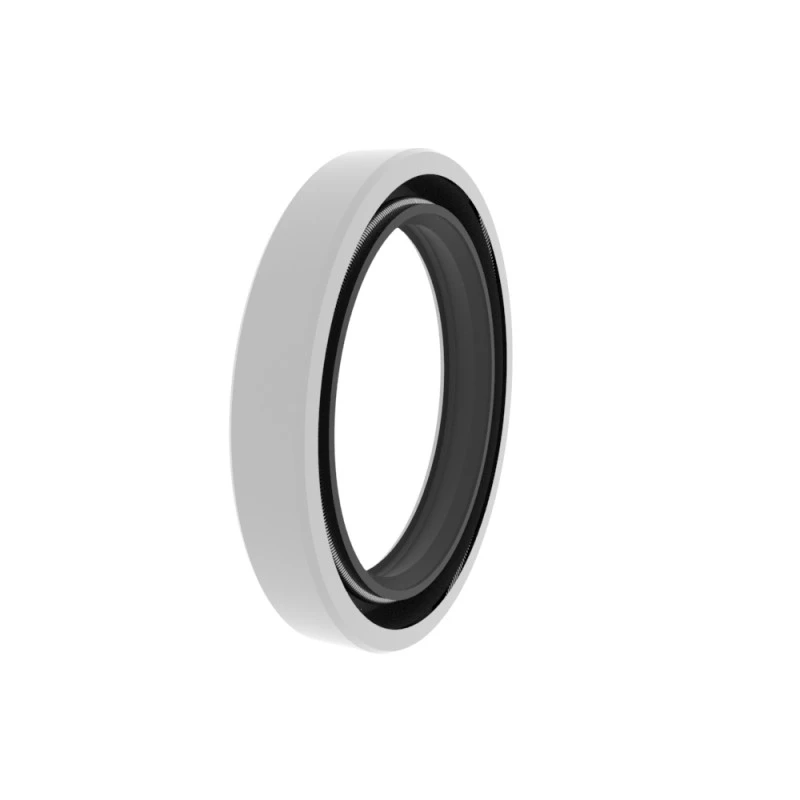

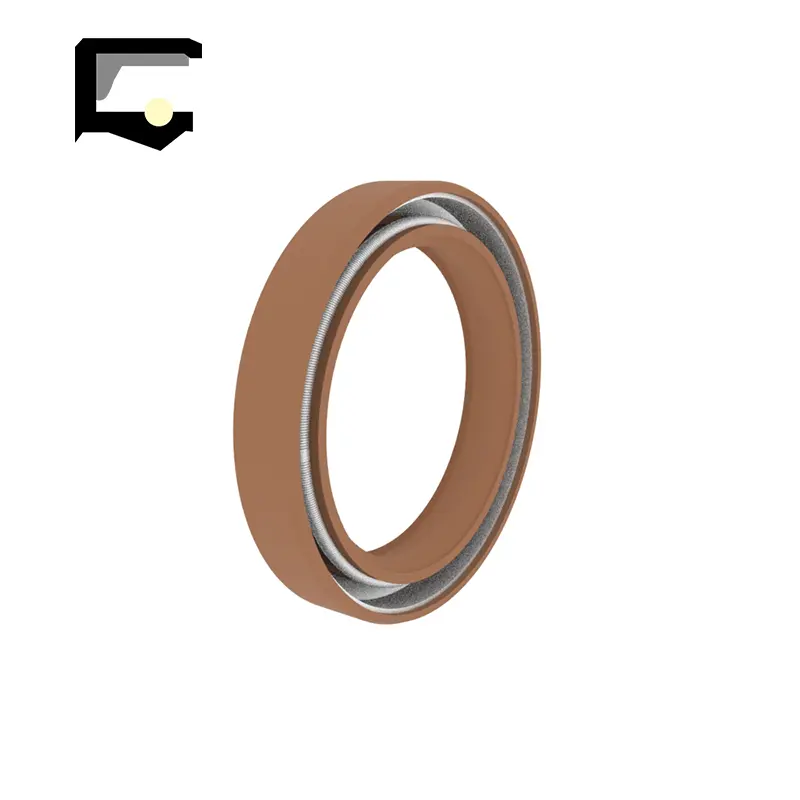

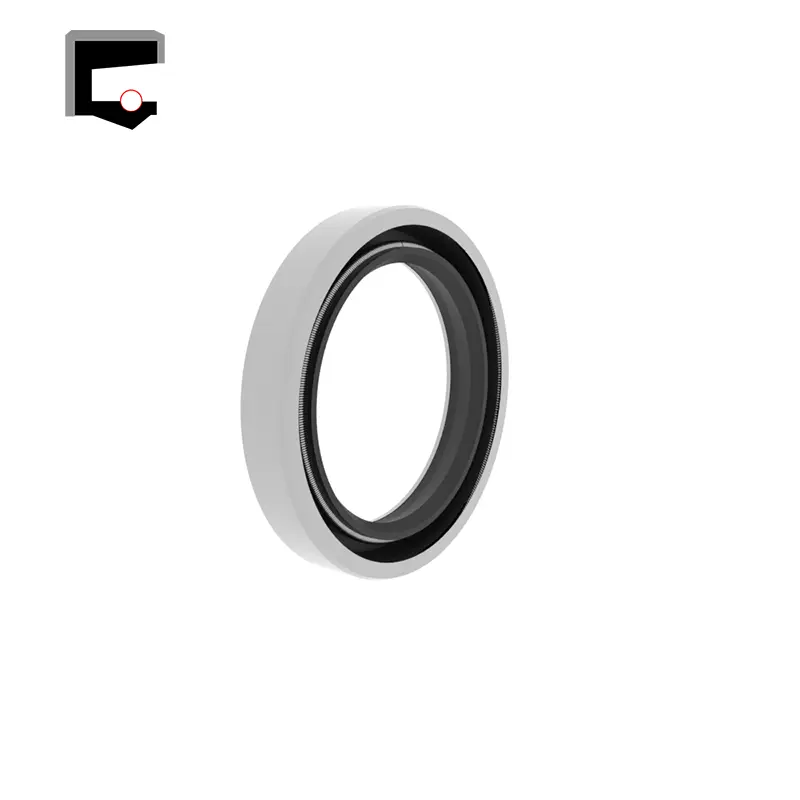

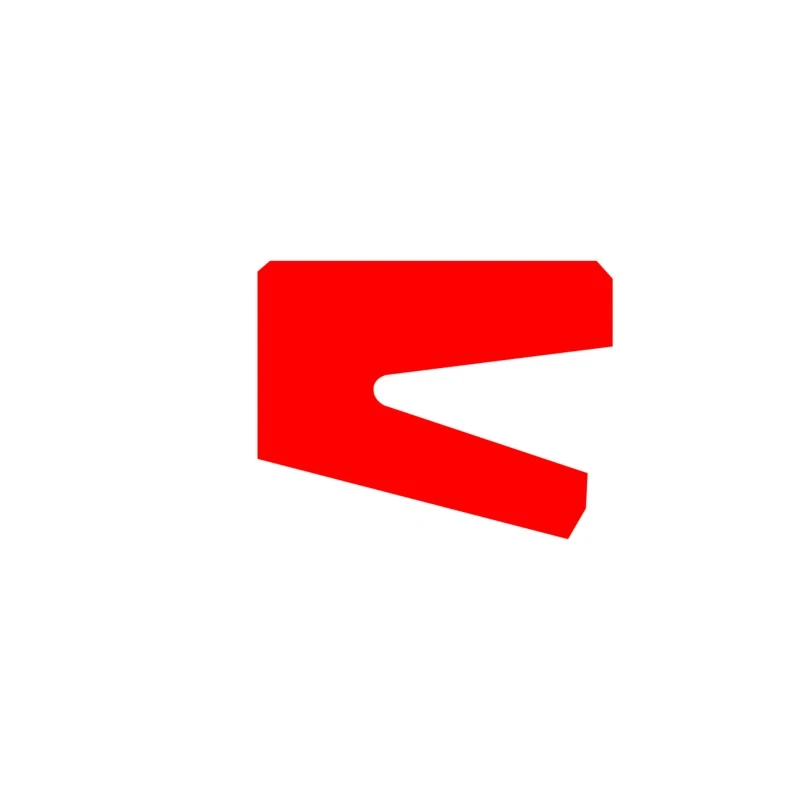

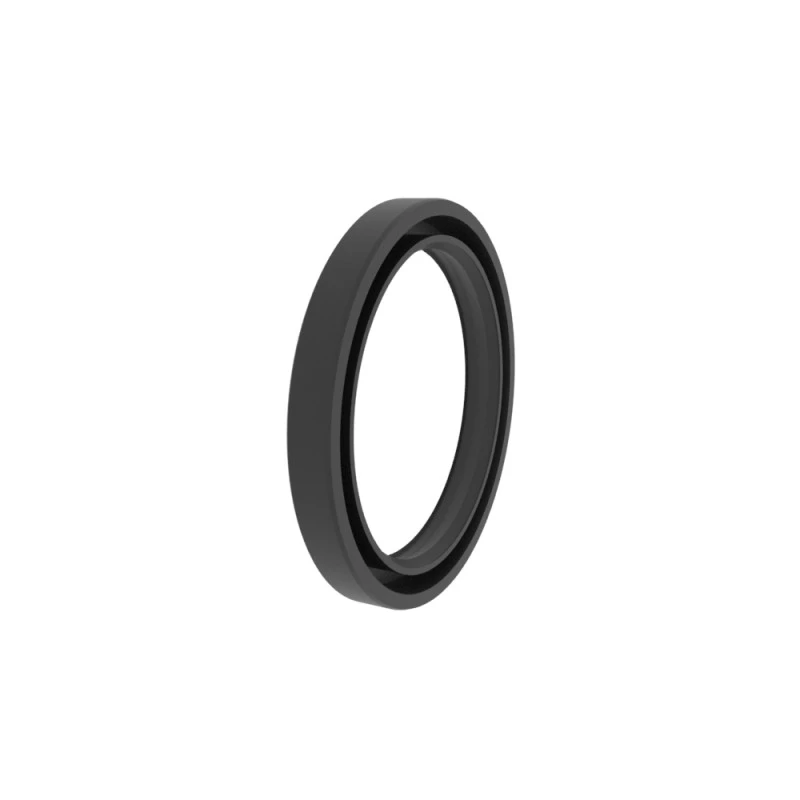

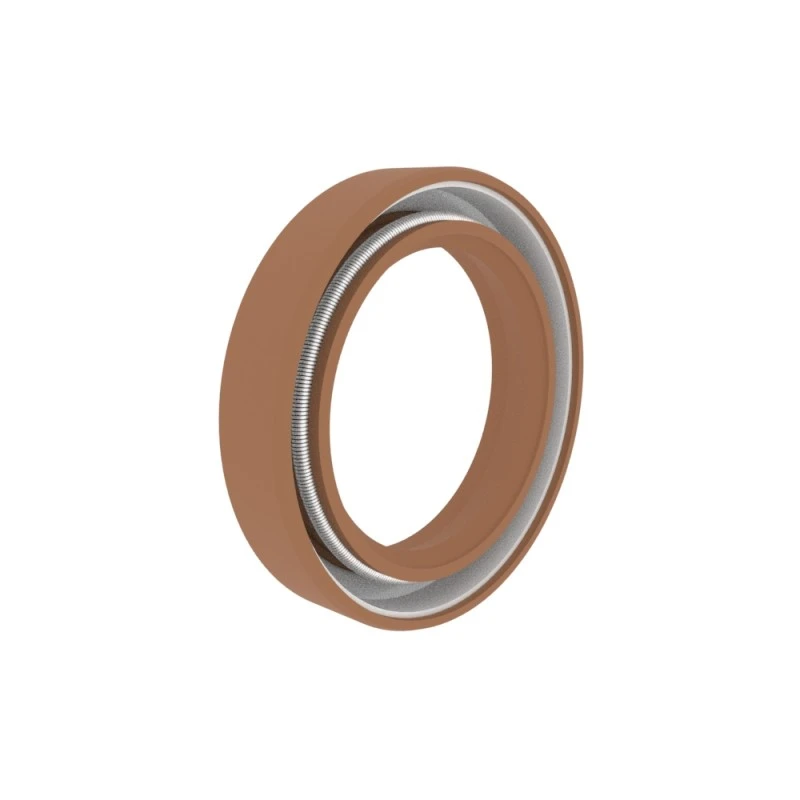

РЦР101 Ротациона костурна заптивача за сизање, једнокреветна активна, аксијална уградња утора, широко се користи, углавном се користи као заштитни елемент лежајева.

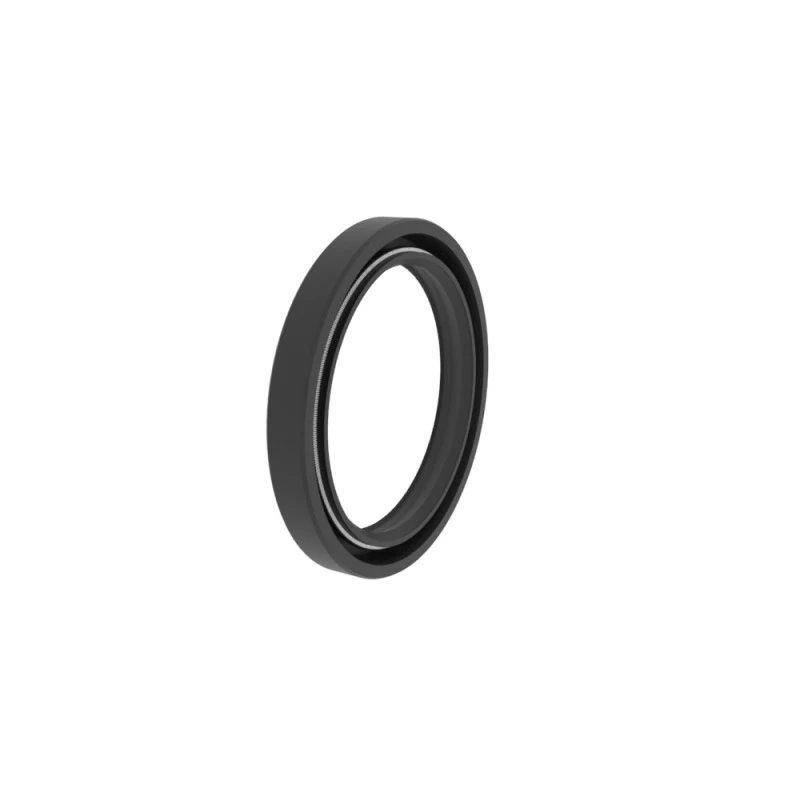

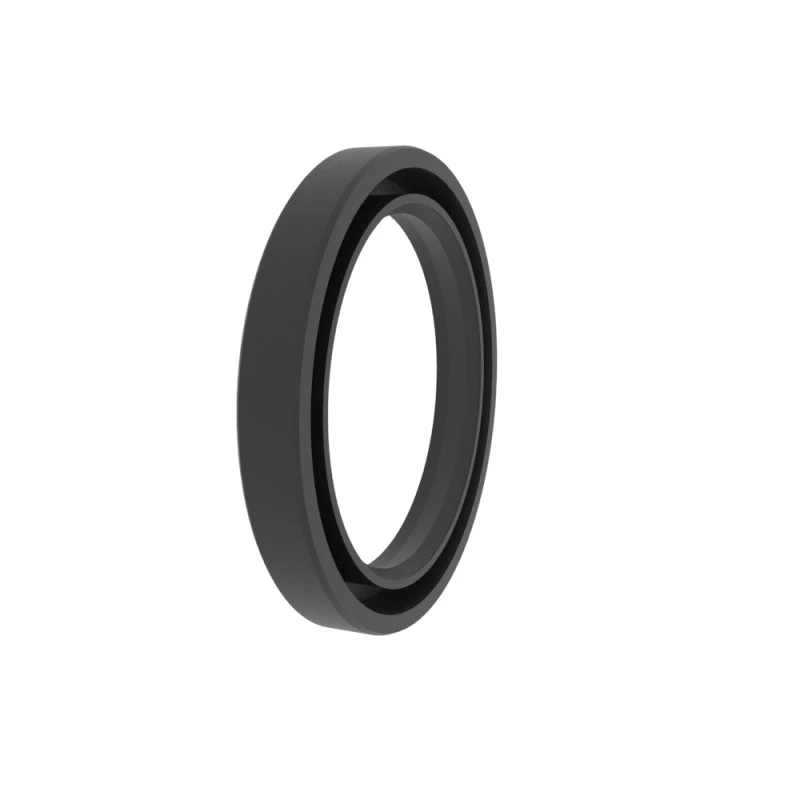

РЦР102 Ротациона костур Двоструки заптивач за усне, једнокреветно деловање, уз помоћни усну од прашине, аксијално-отворени утор, широко се користи, углавном се користи као заштитни елемент лежајева.

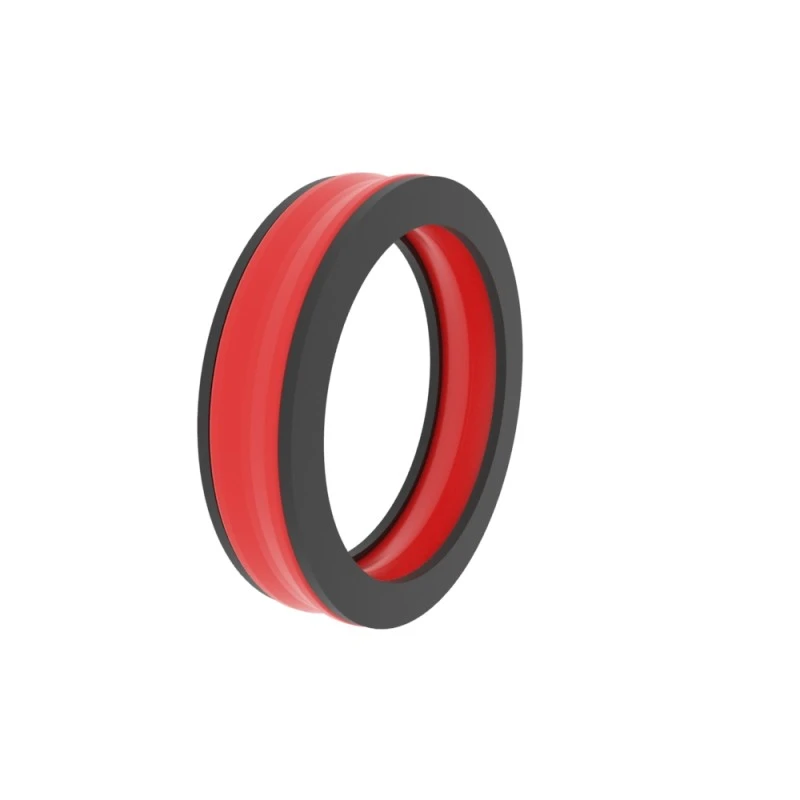

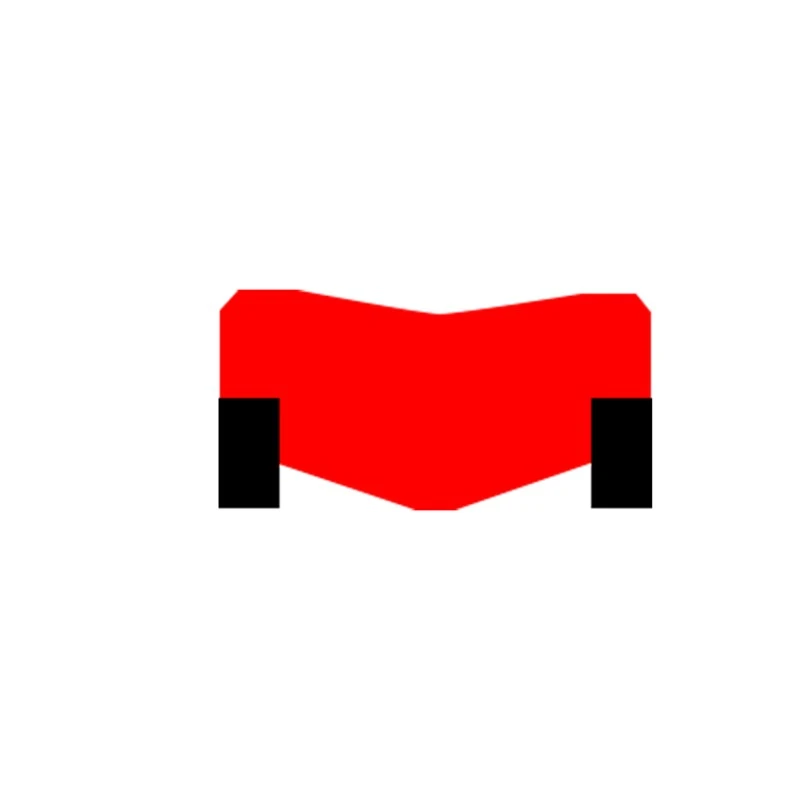

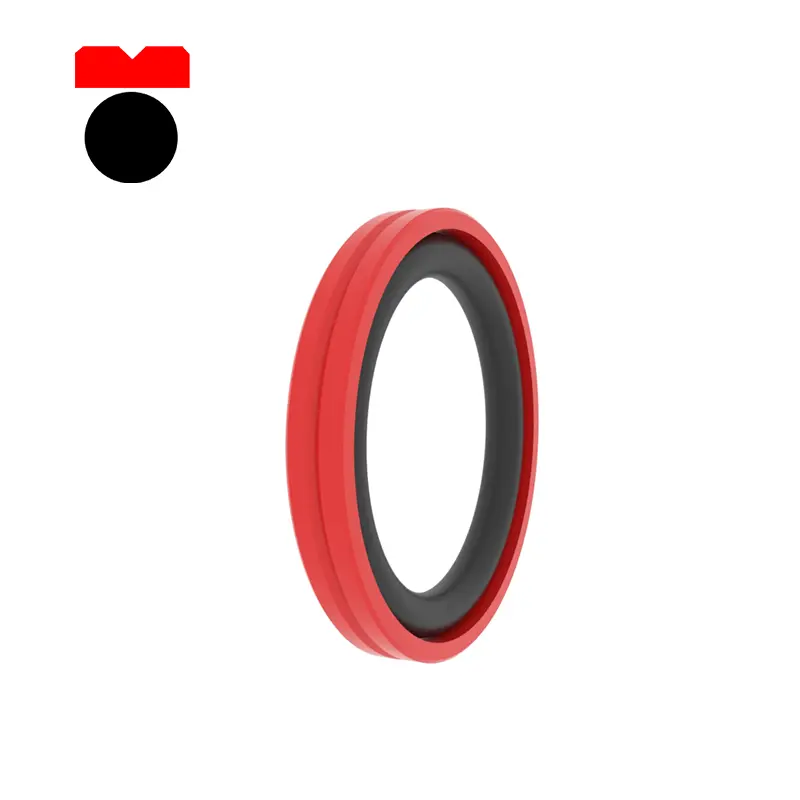

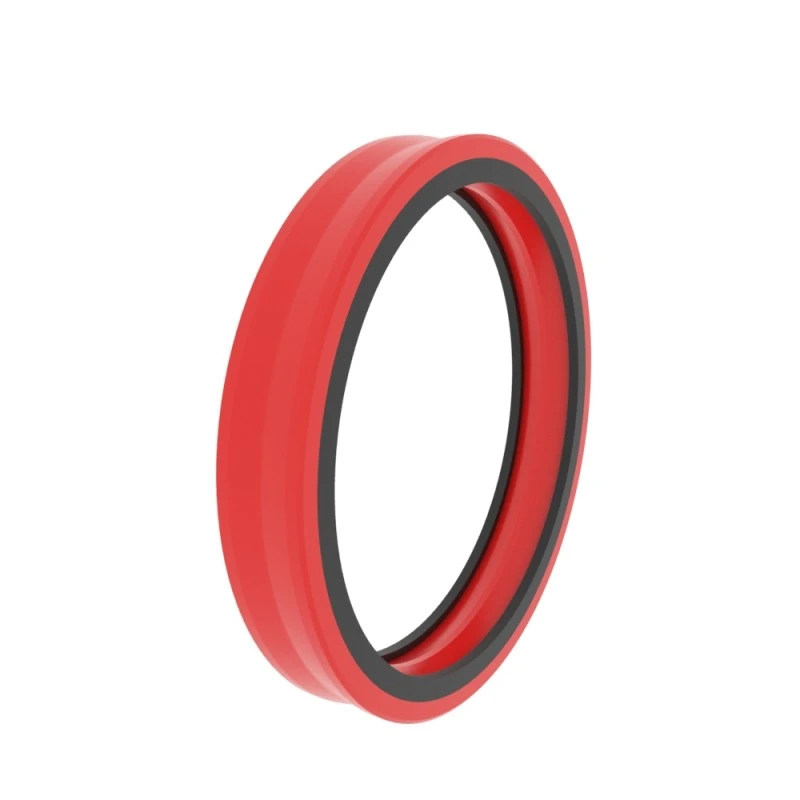

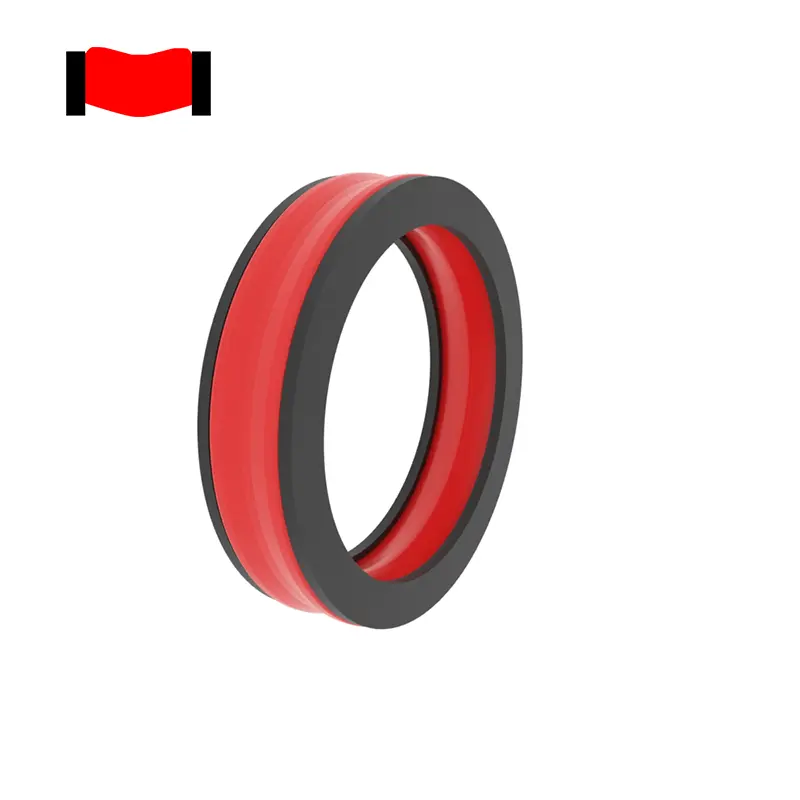

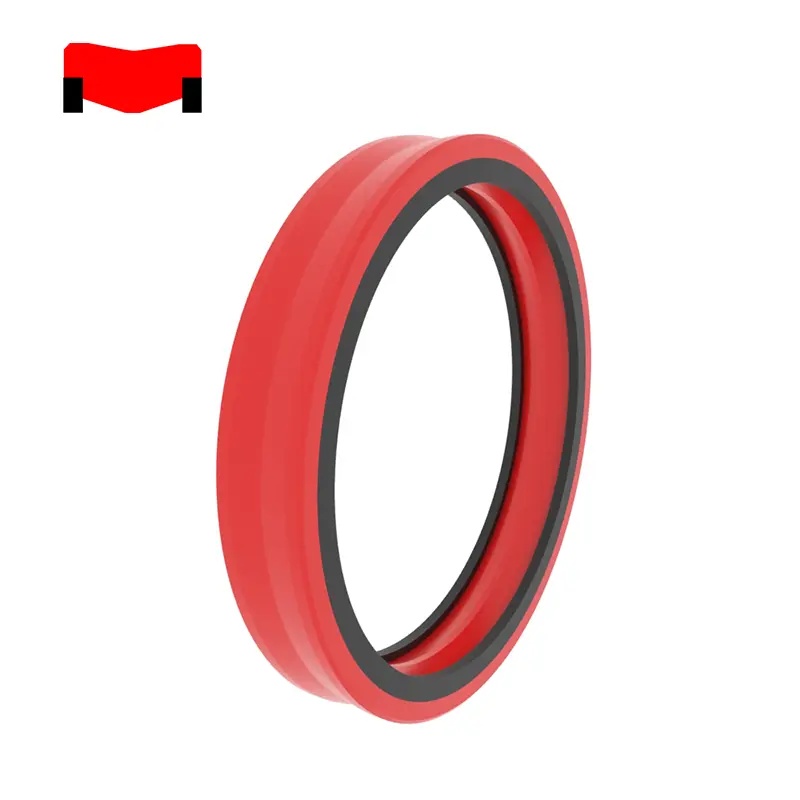

РЦР103 Ротациони заптивач, двоструко деловање, са прстеном за подршку, бољи ефекат заптивања под условима ротационих заптивања високог притиска.

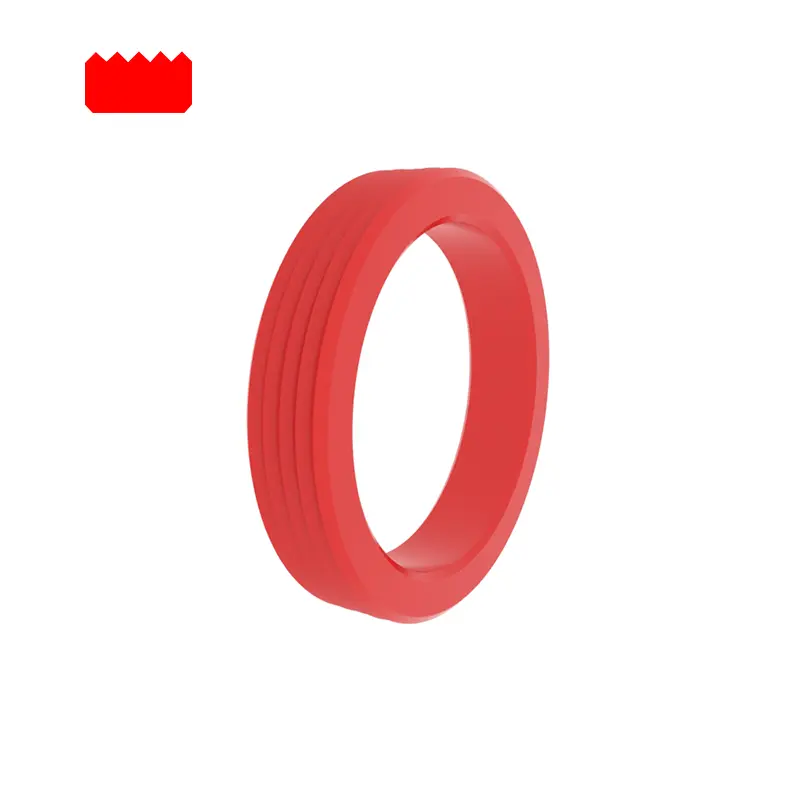

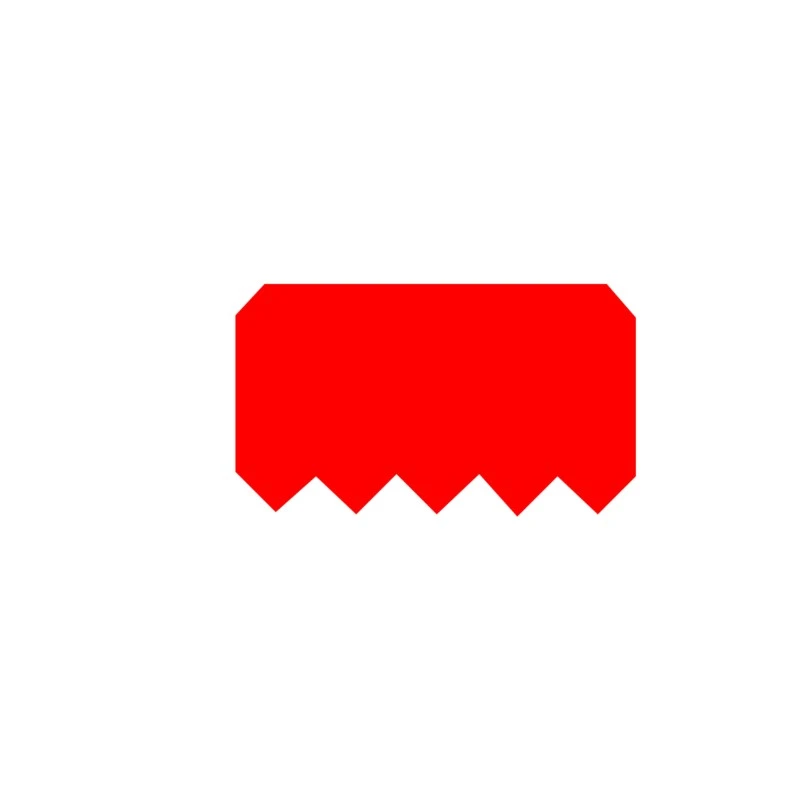

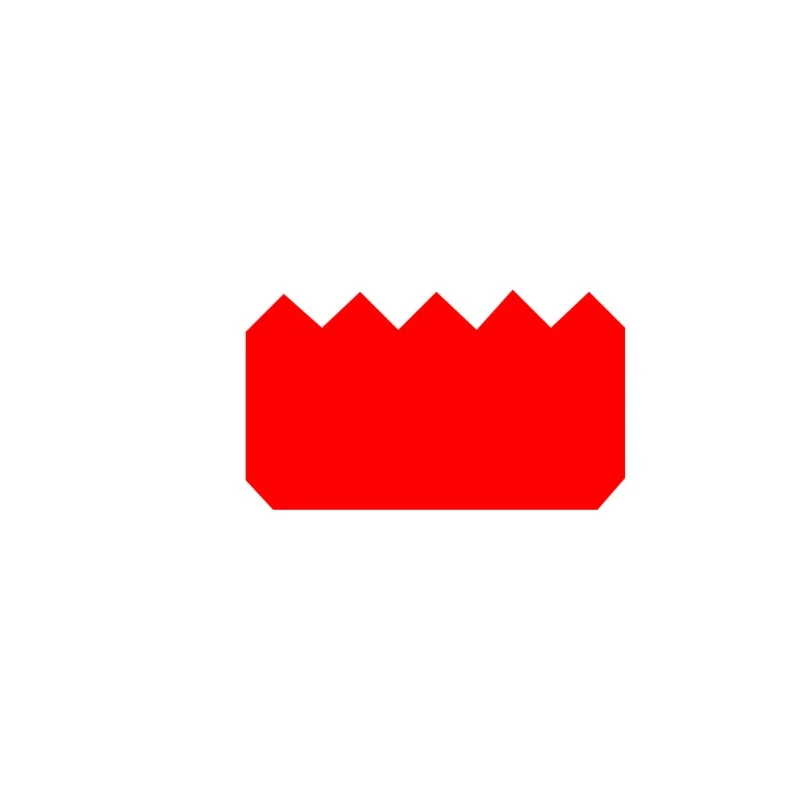

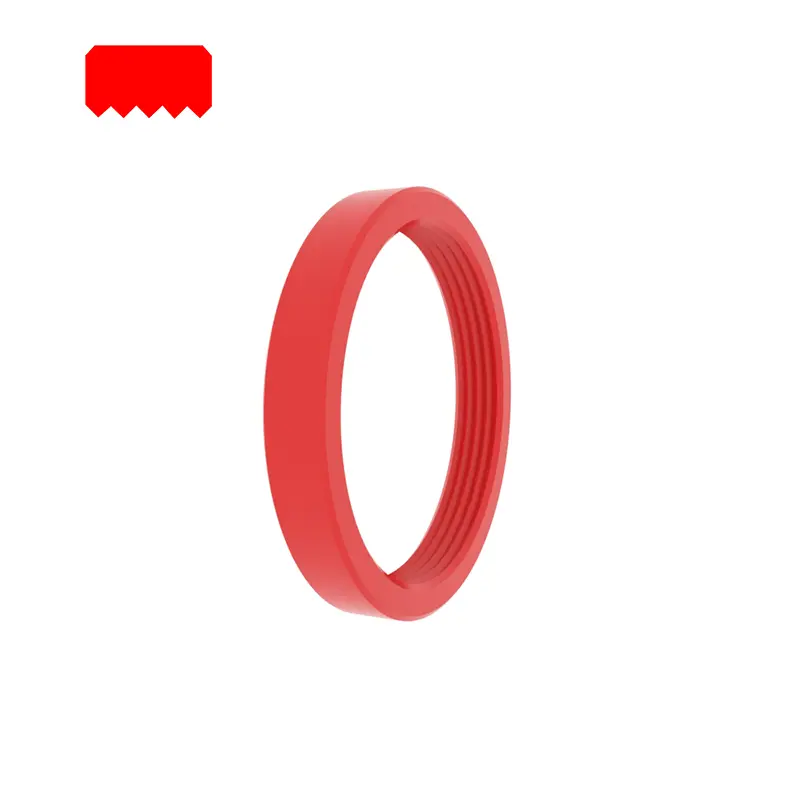

РЦР104, РЦР105 Ротациони заптивач, двоструко деловање, уски утор, стабилан утор за утор и назубљена површина заптивања.

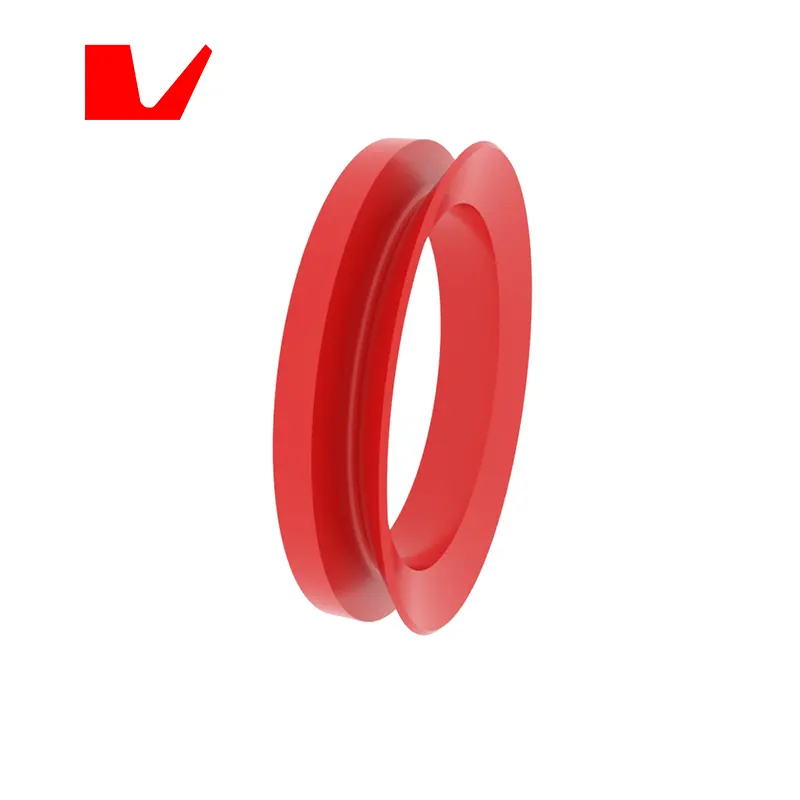

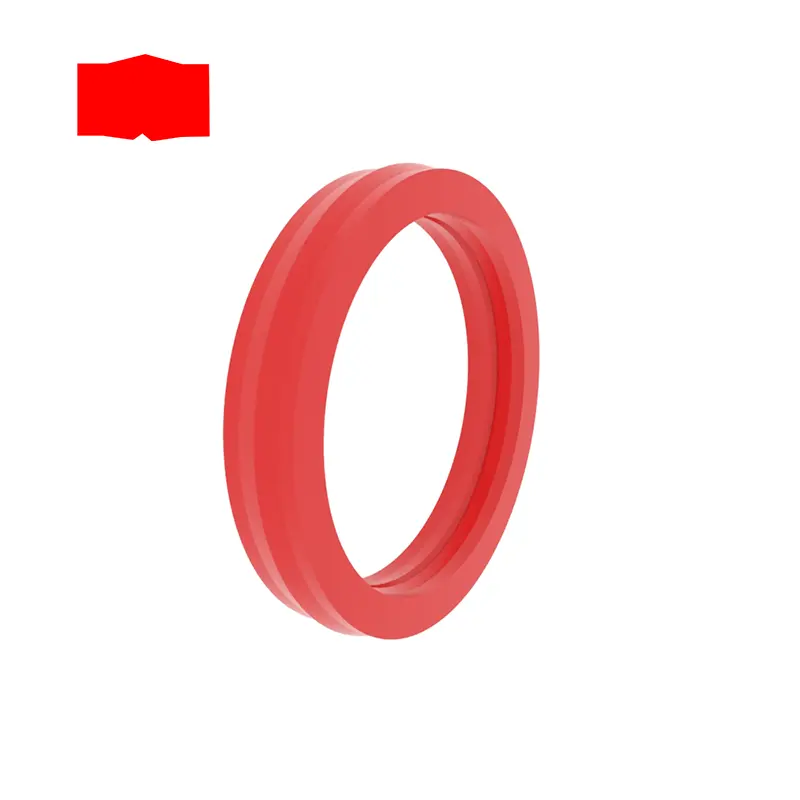

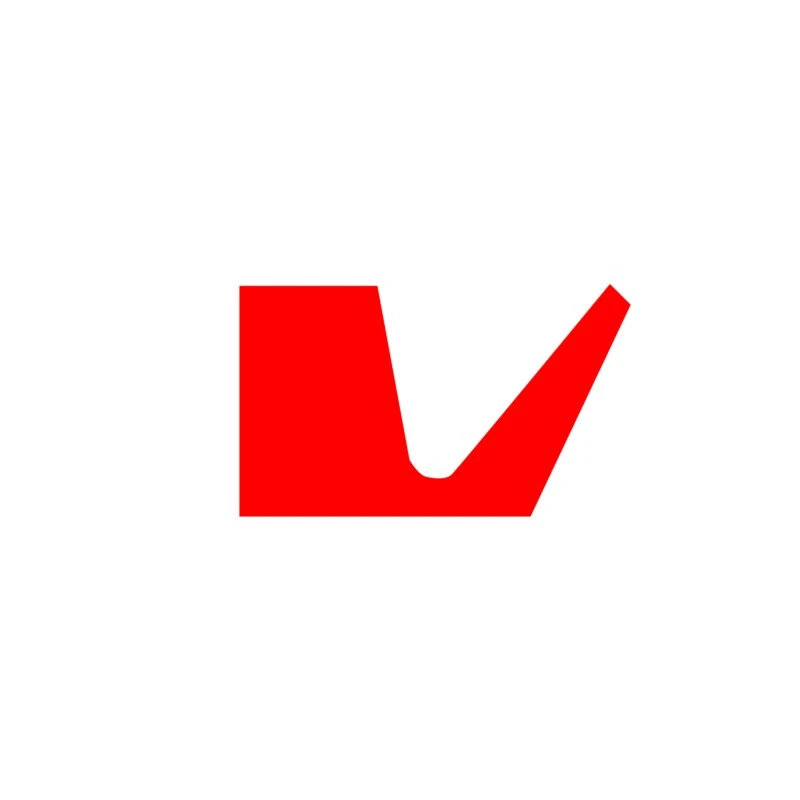

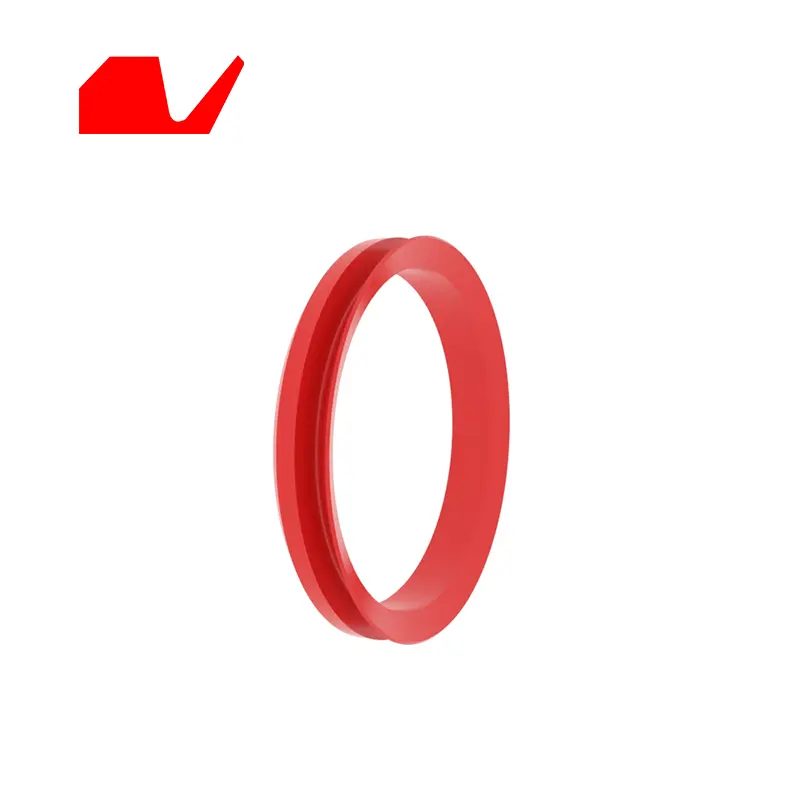

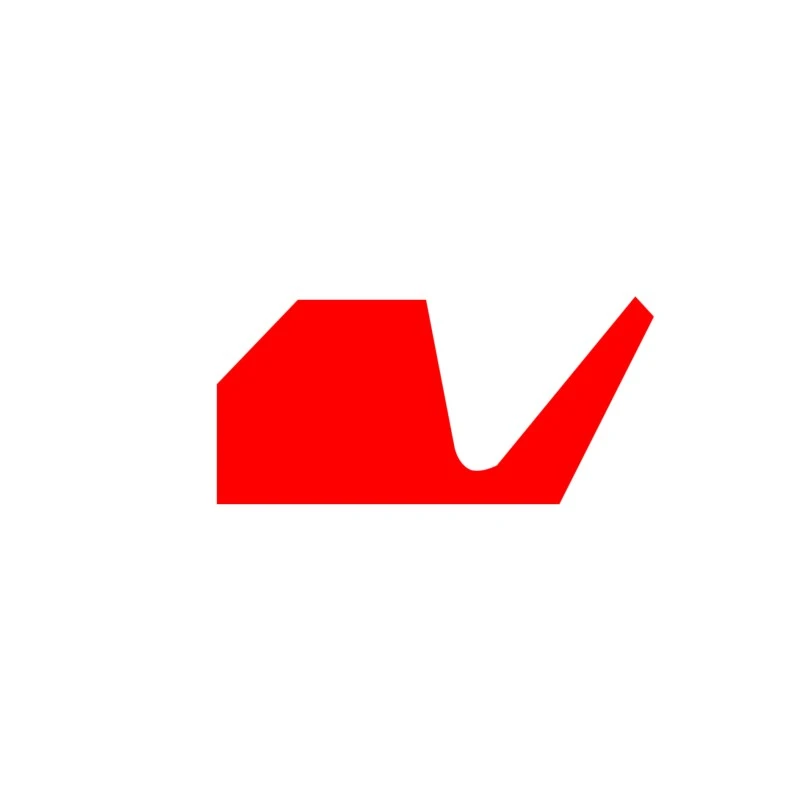

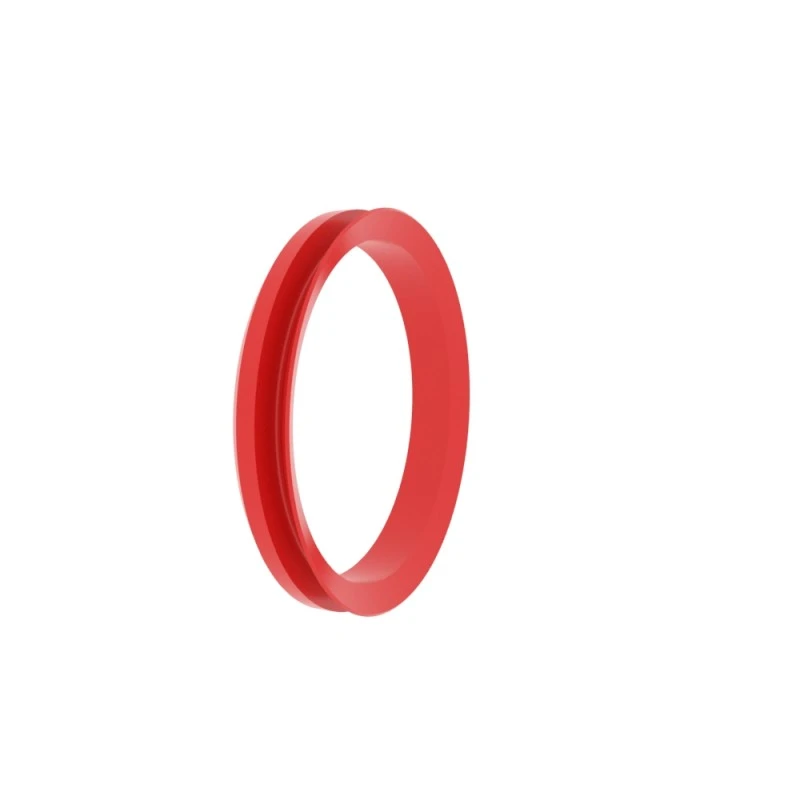

РЦР106, РЦР107 В Ротациони заптивач у облику слова РЦР107, Аксијално кретање, велики еластични модул, отпорност на трење, прашина, загађивачи, прскање воде, плоча уља итд.

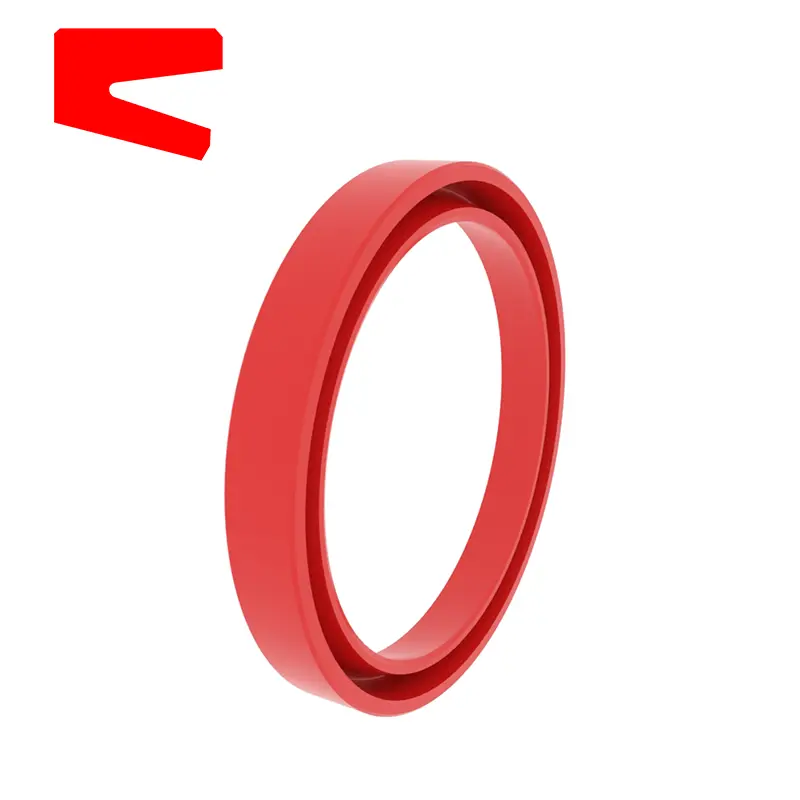

РЦР108 Ротациони печат, појединачна глума, без пролећа, уплитање унутрашњих и спољашњих усана одређује се према различитим условима рада.

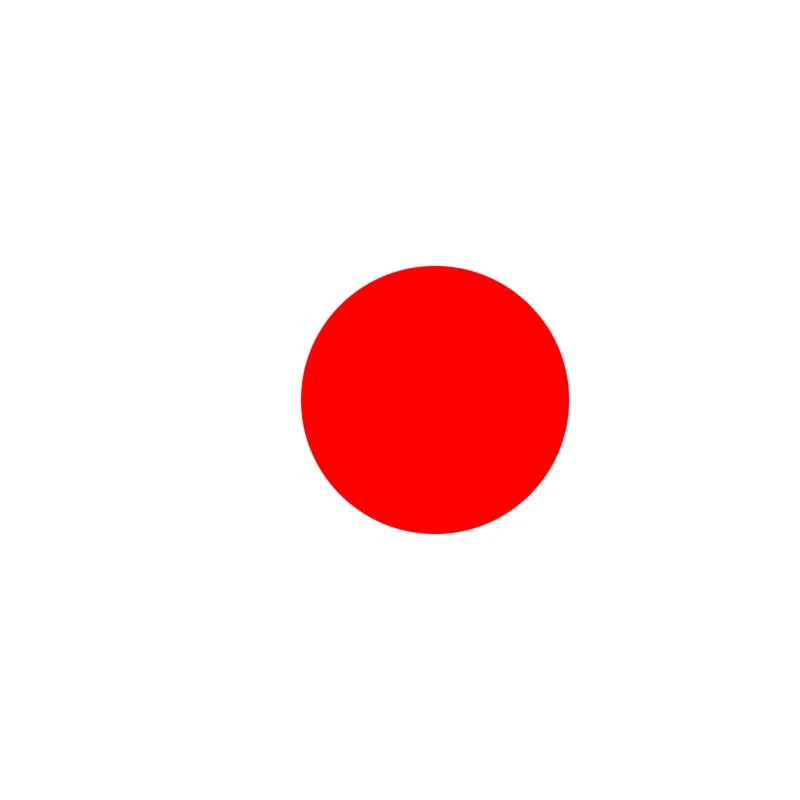

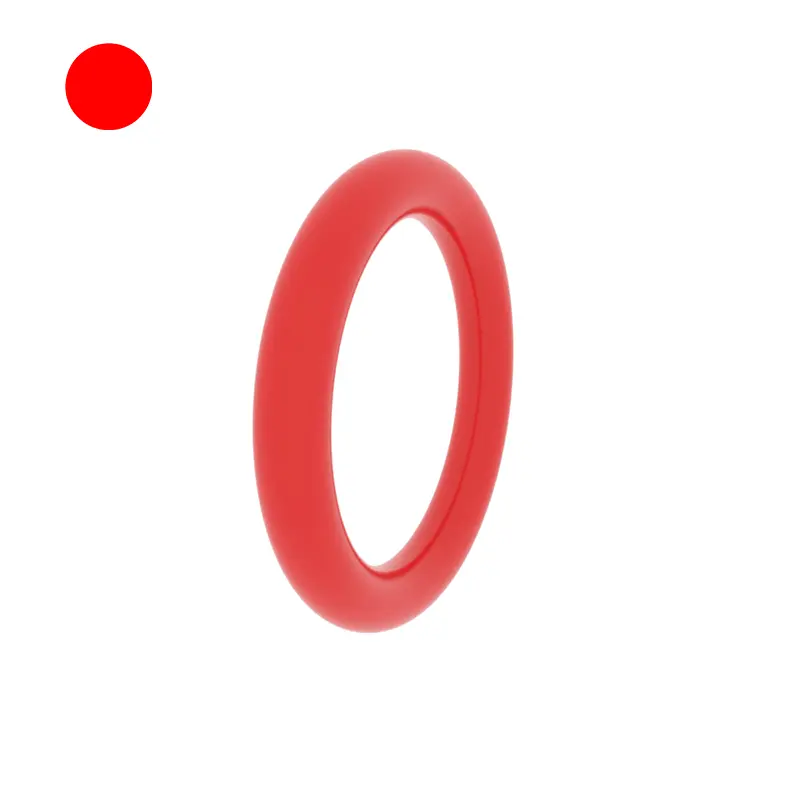

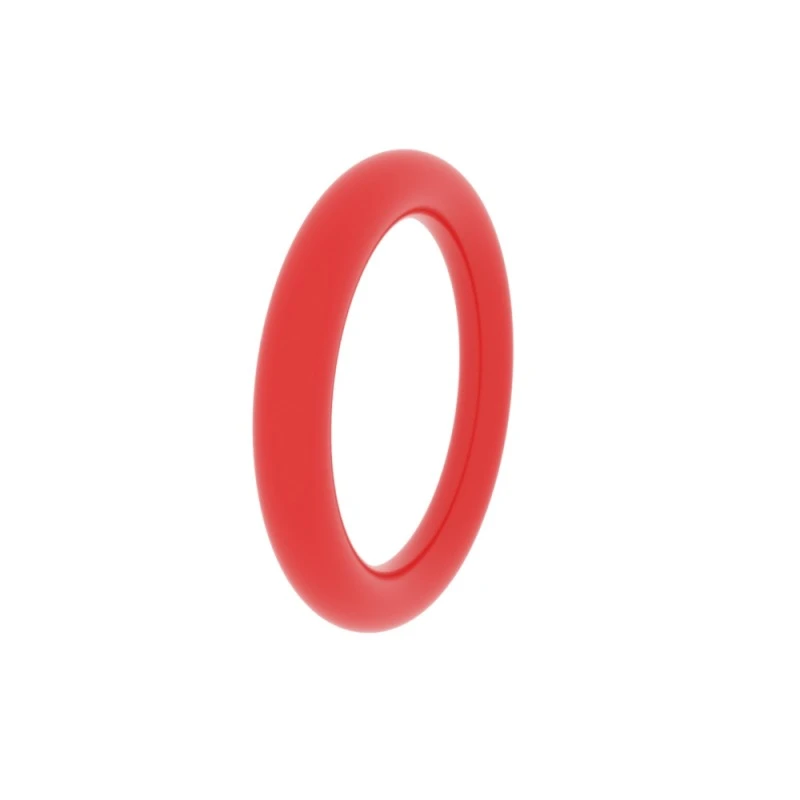

РЦР109 О-прстен, еластични прстен углавном се користи за статичко заптивање или динамично заптивање, флексибилни температурни медијумска селекција. За детаљне жлебове погледајте узорак О-РИНГ.

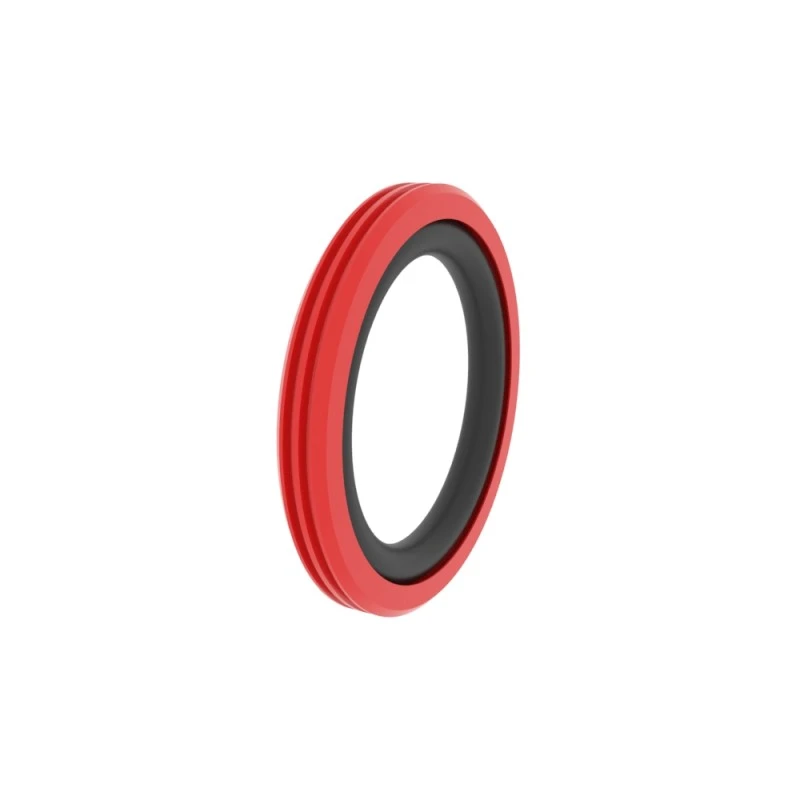

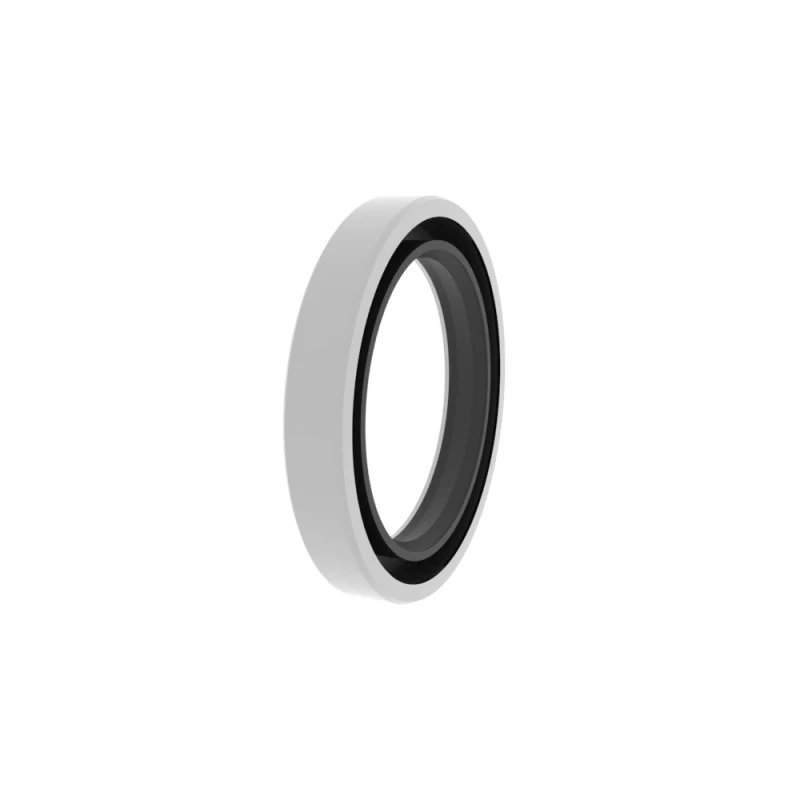

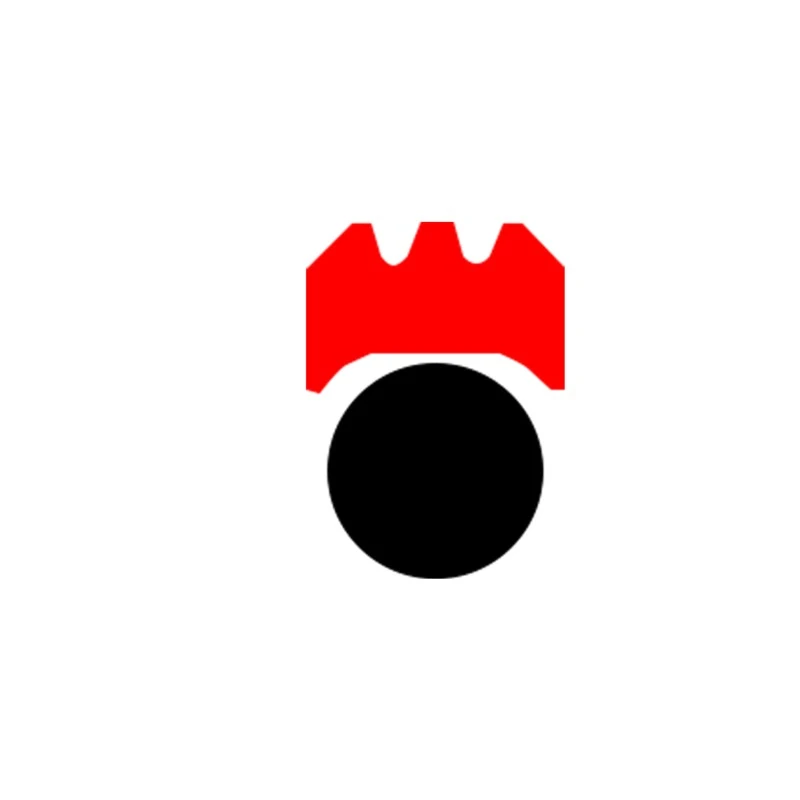

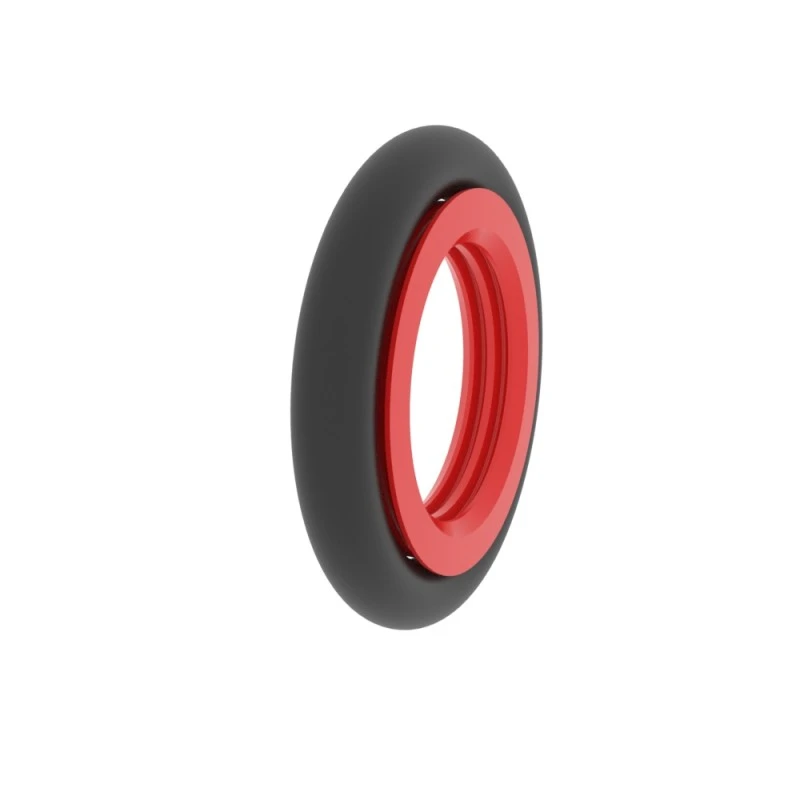

РЦР110 Ротациони тетрафлуороетилен заптивач за осовину, двоструко деловање, погодно за уске жљебове.
РЦР111 Ротациони тетрафлуороетоетилен запечат за рупу, двоструко деловање, погодно за уске жљебове.
РЦР112 Ротациони заптивач, двоструко глума, уски утор, погодан за подмазане услове рада.

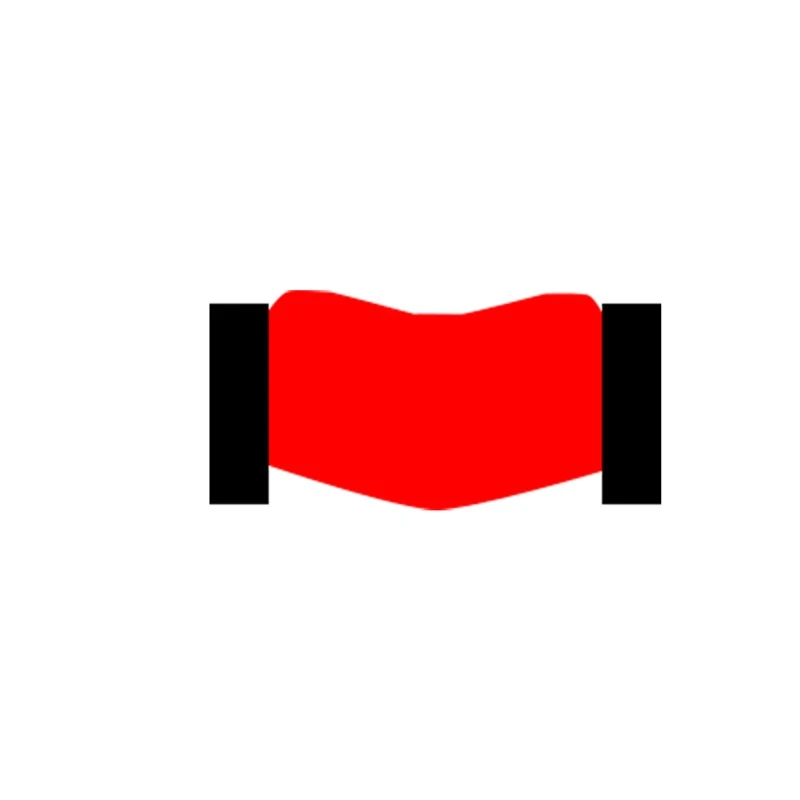

РЦР113 Ротациони заптивач, двоструко глума, са потпором прстена, стабилан утор за утор, омогућавајући већу ватру екструзије и притиска, углавном се користи на ротирајућој осовини опреме за ротирање ископавања.

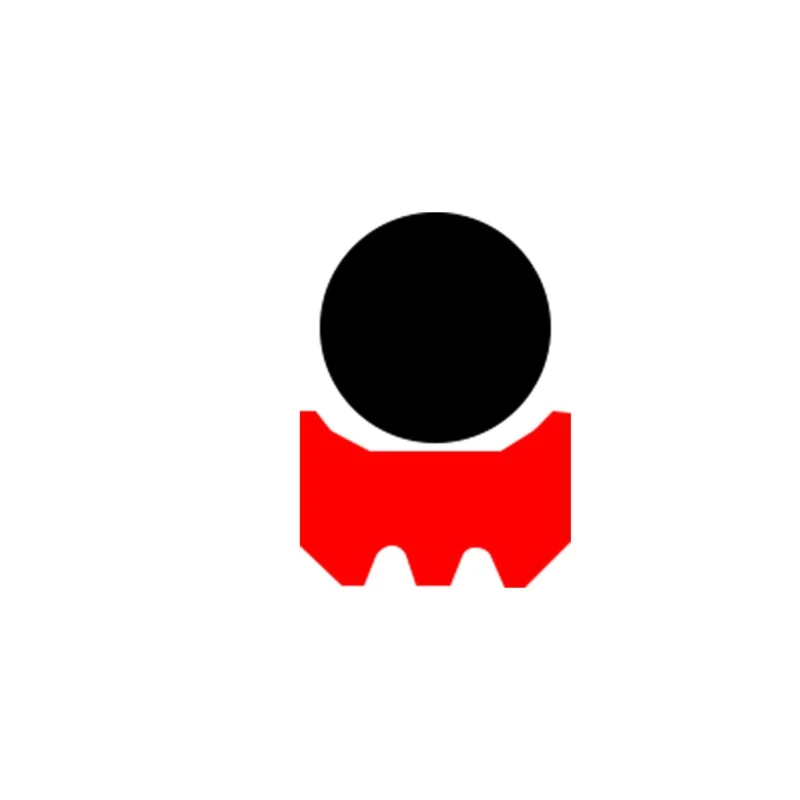

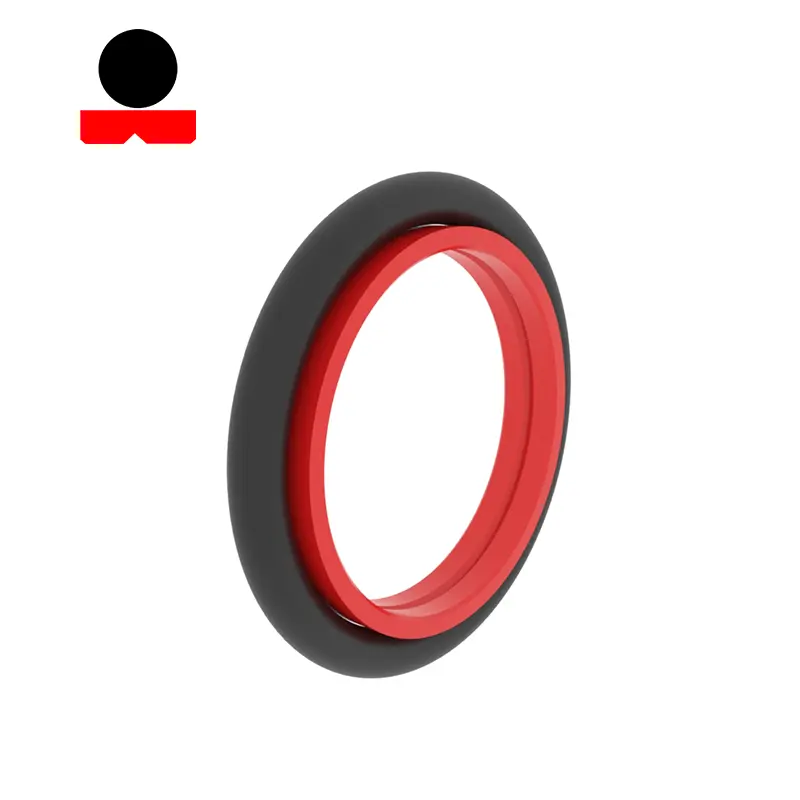

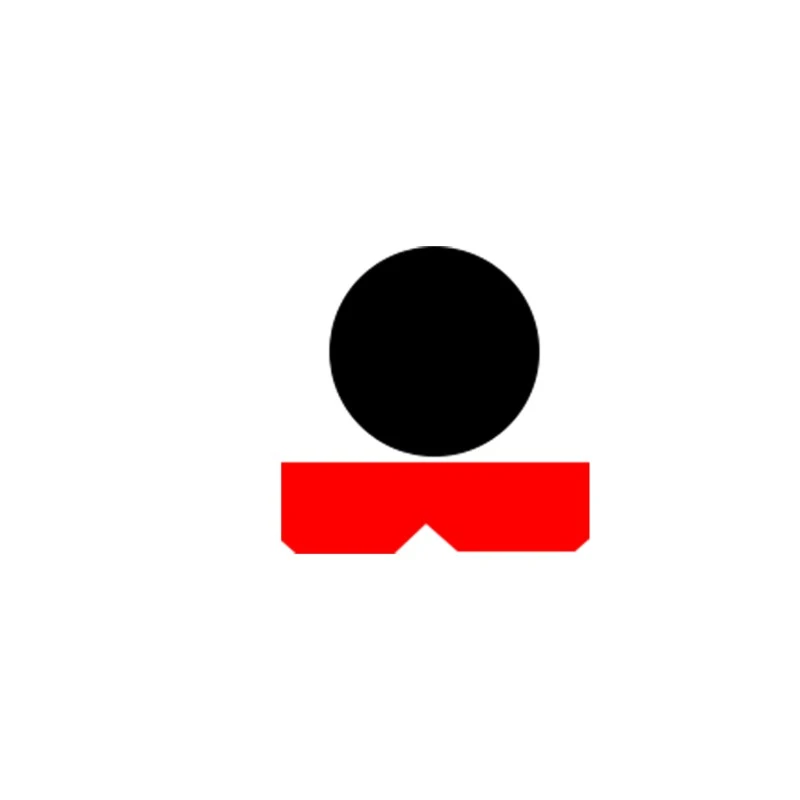

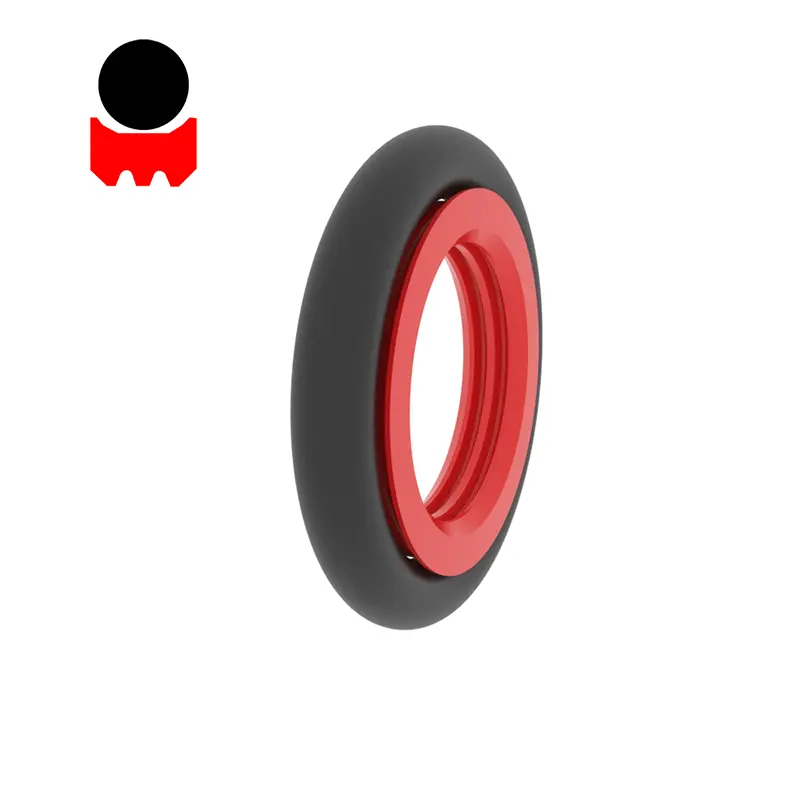

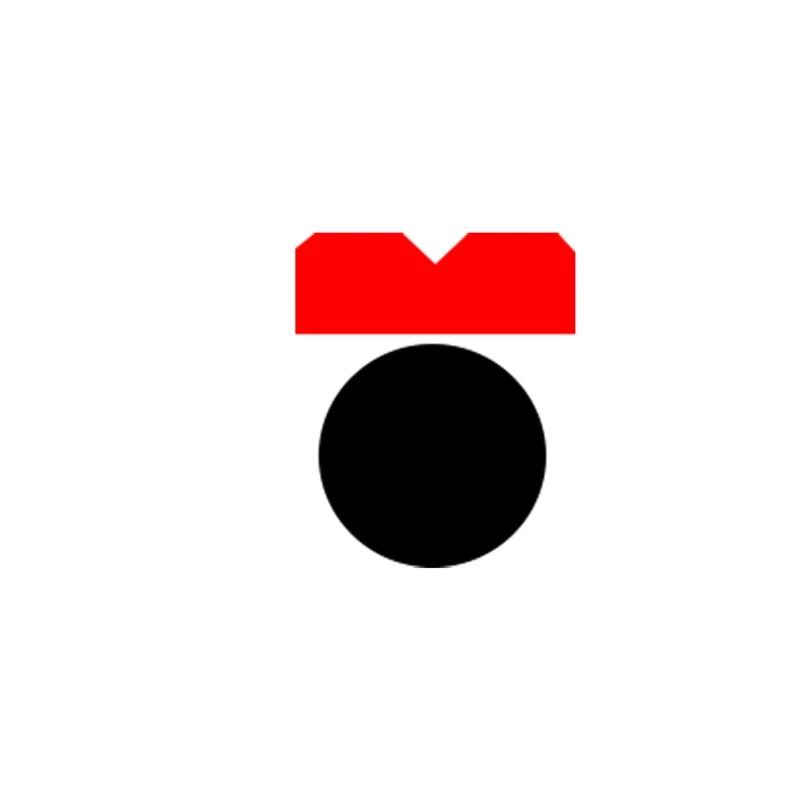

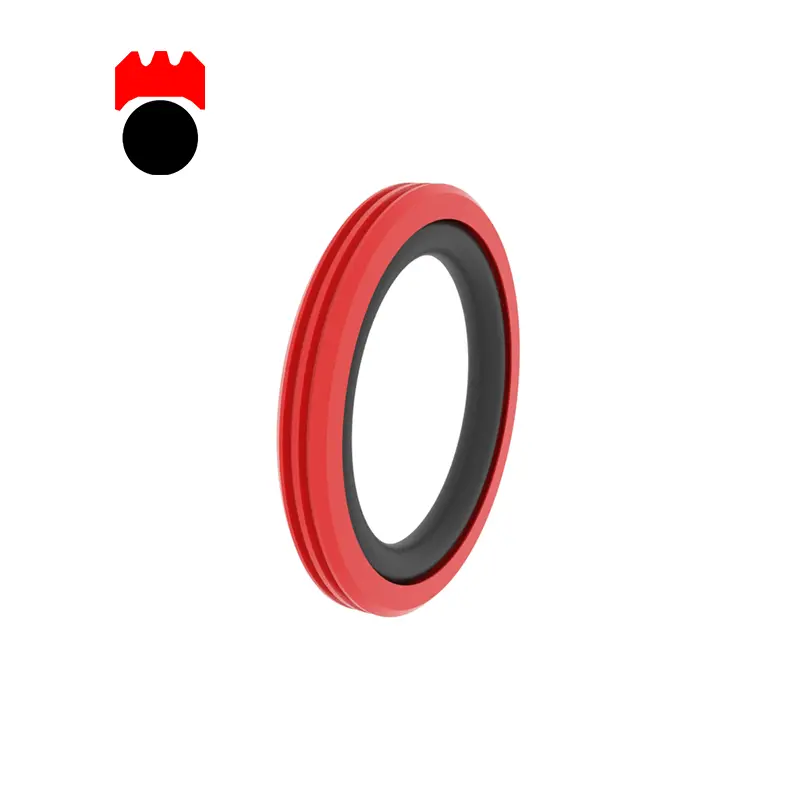

РЦР115 Ротациони тетрафлуороетилен заптивач за осовину, двоструко деловање, ниско трење, антикорокси висок притисак, корозија против високе температуре.

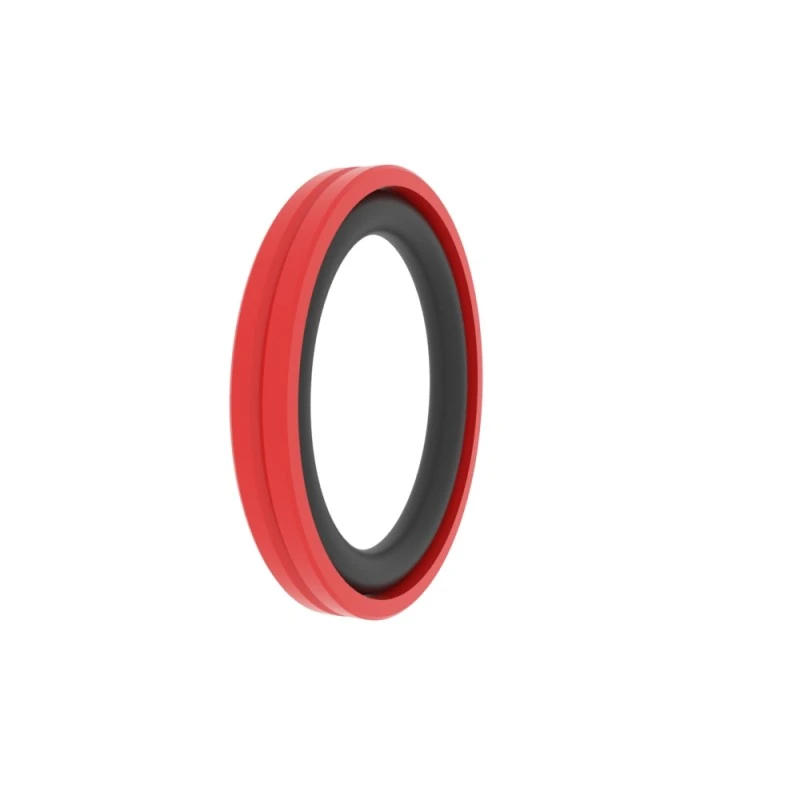

РЦР116 Ротациони тетрафлуороетилен заптивач за рупу, двоструко деловање, ниско трење, антиков сиров под високим притиском, антикваробна температура.

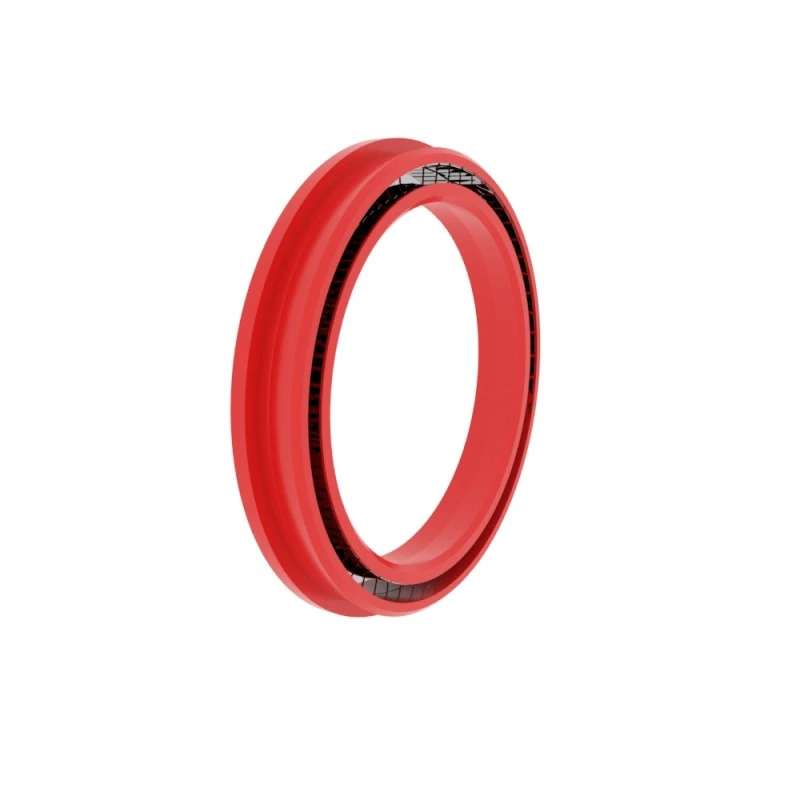

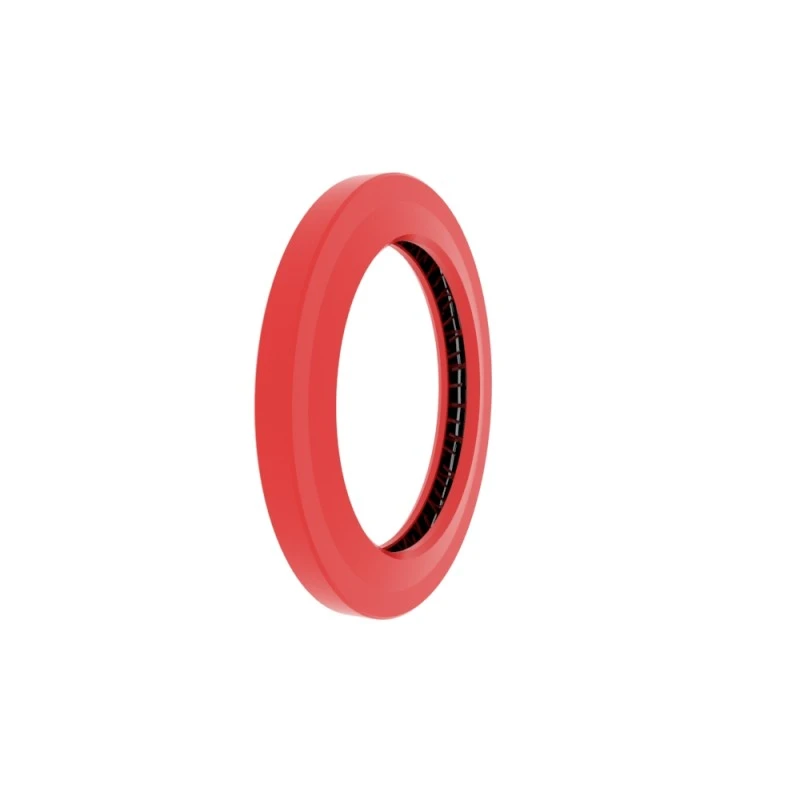

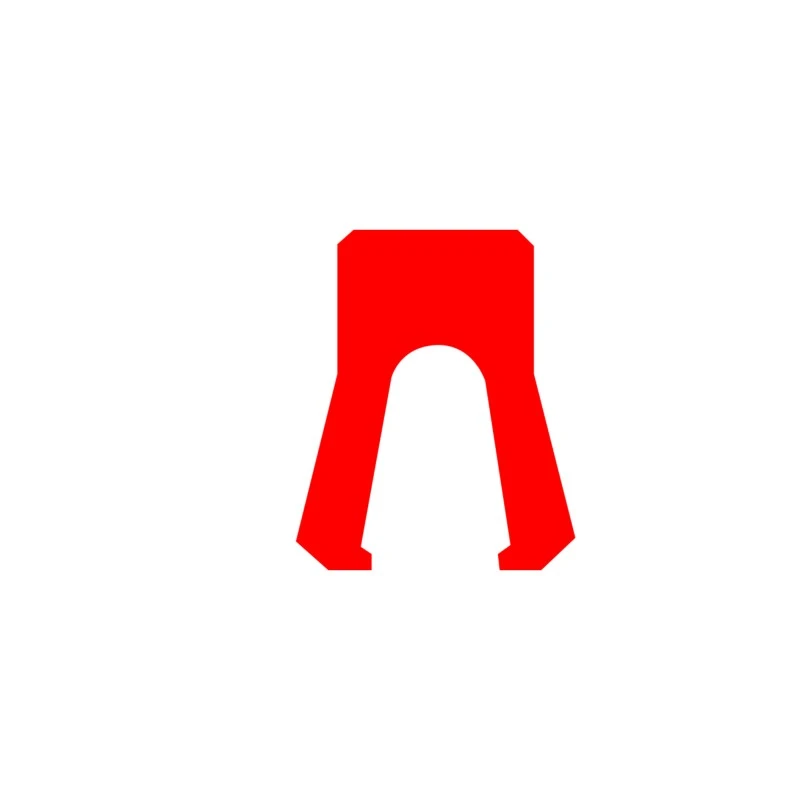

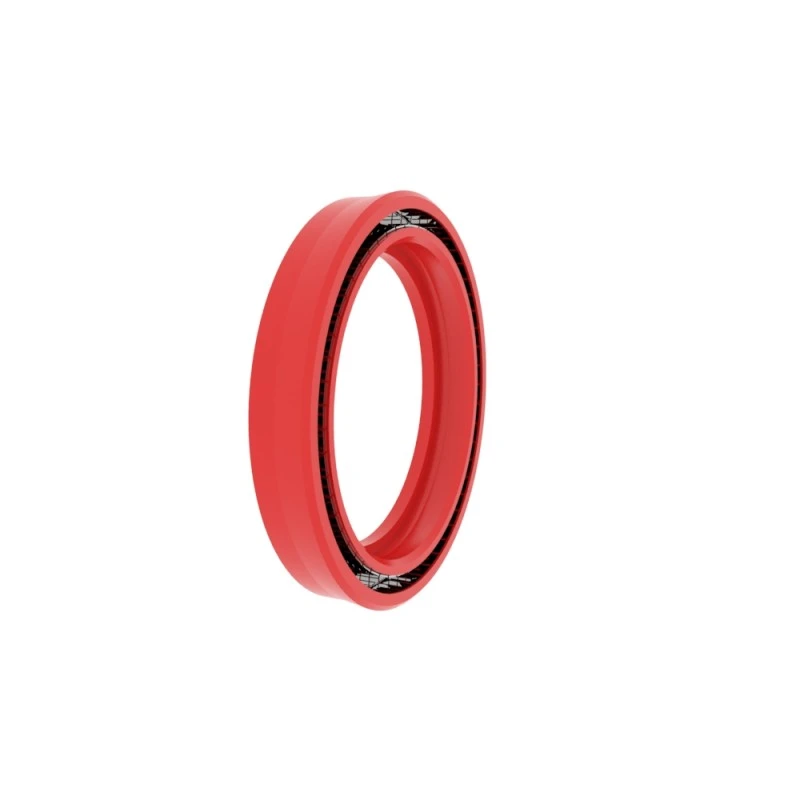

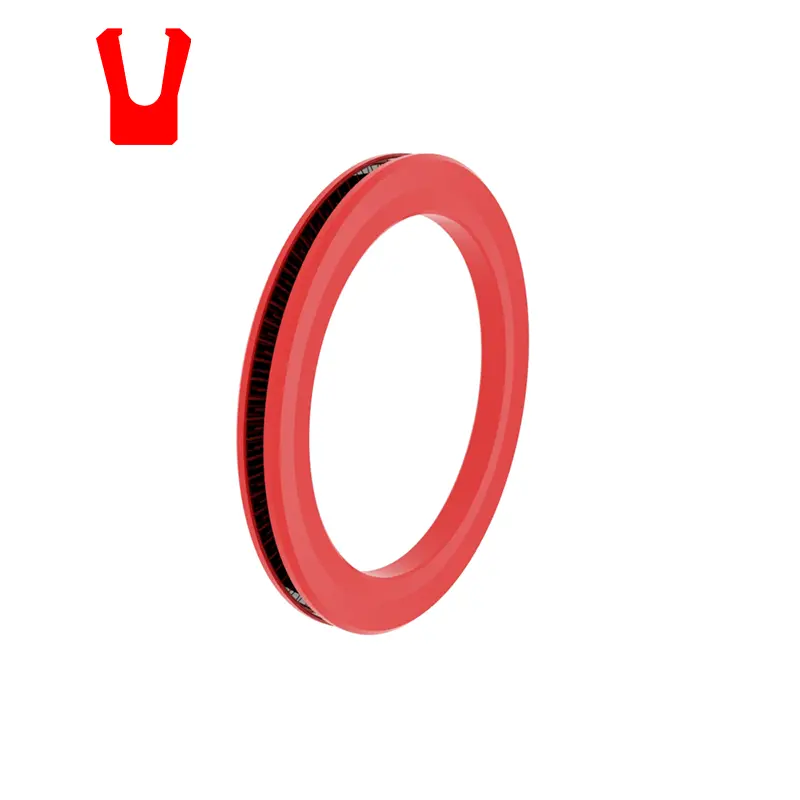

РЦР117, РЦР121 Ротари ПТФЕ печат, са пролећом Ландер, појединачна глумаца, отпорност на високу температуру, погодна за релативно велику брзину и висок притисак.
РЦР118 Крај ПТФЕ Ротациони печат, са лажним пролећом, једнострукошћу, отпорност на високу температуру, углавном се користи у хемијској индустрији.

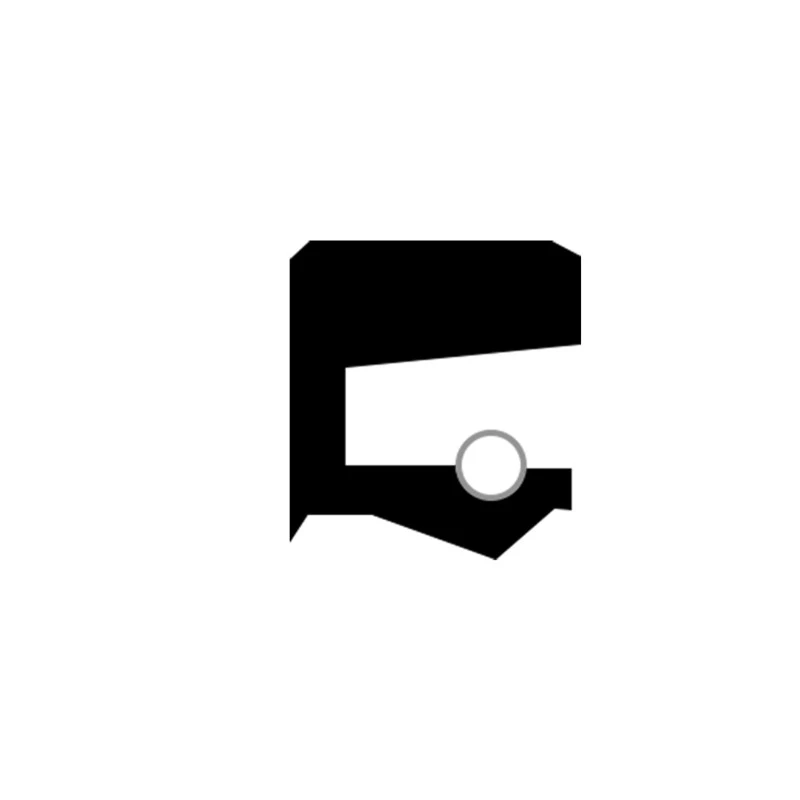

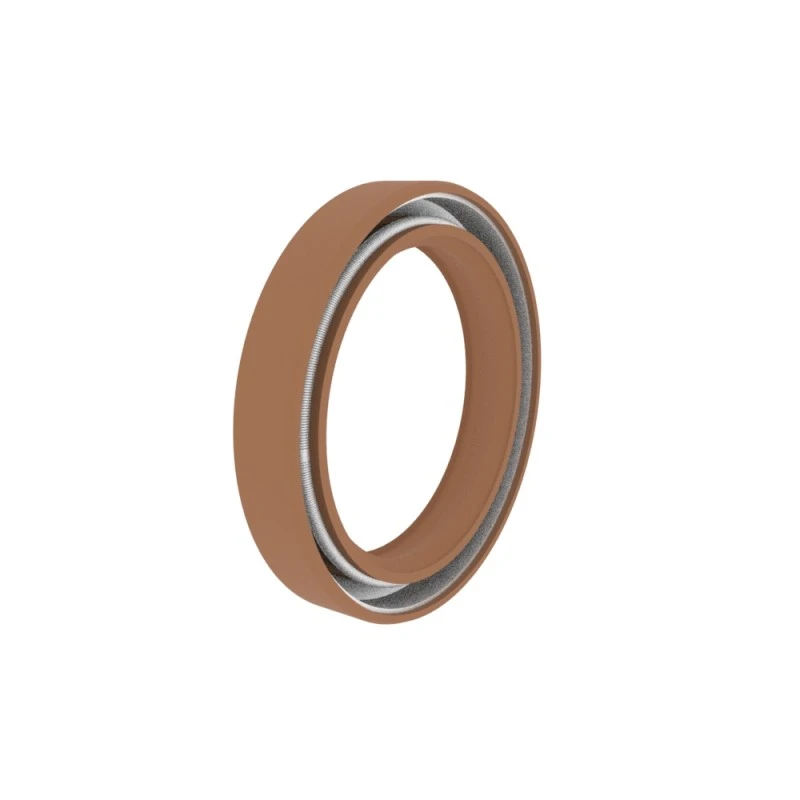

РЦР119 Ротациона костурна заптивача за сизање, једнокреветна активна, аксијална уградња утора, широко се користи, углавном се користи као заштитни елемент лежајева.
РЦР201, РЦР202 Ротари скелет Двоструки заптивач за усне, појединачна глума, са помоћном усном за прашину, аксијално уградња утора, широко коришћена, углавном се користи као заштитни елемент за лежајеве.
РЦР203, РЦР204 Ротари Скенетон-Фрее Сингле Син Синг Симпле заптивача, појединачна глумачка, аксијални отворени учвршћивач фиксне инсталације, углавном се користи у тешким индустријама као што су металургија и бродоградња.
РЦР205 Оут-офф Ротари скелетно-једноструки заптивач за сизање, једнокретање, аксијални отворени учвршћени учвршћивање фиксне инсталације, углавном се користи у тешким индустријама као што су металургија и бродоградња.
РЦР206, РЦР207 Окретни прекид сунчања једноструки заптивач, једнострука глума, аксијални отворени учвршћивање фиксне инсталације, углавном се користи у тешким индустријама као што су металургија и бродоградња. Погодно за бртвљење са малим брзинама, заптивни медијум је маст на бази литијума.
Карактеристике и апликације производа:
Главне апликације

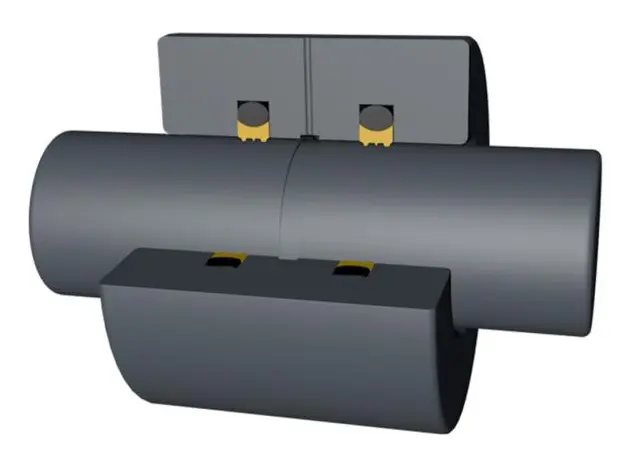

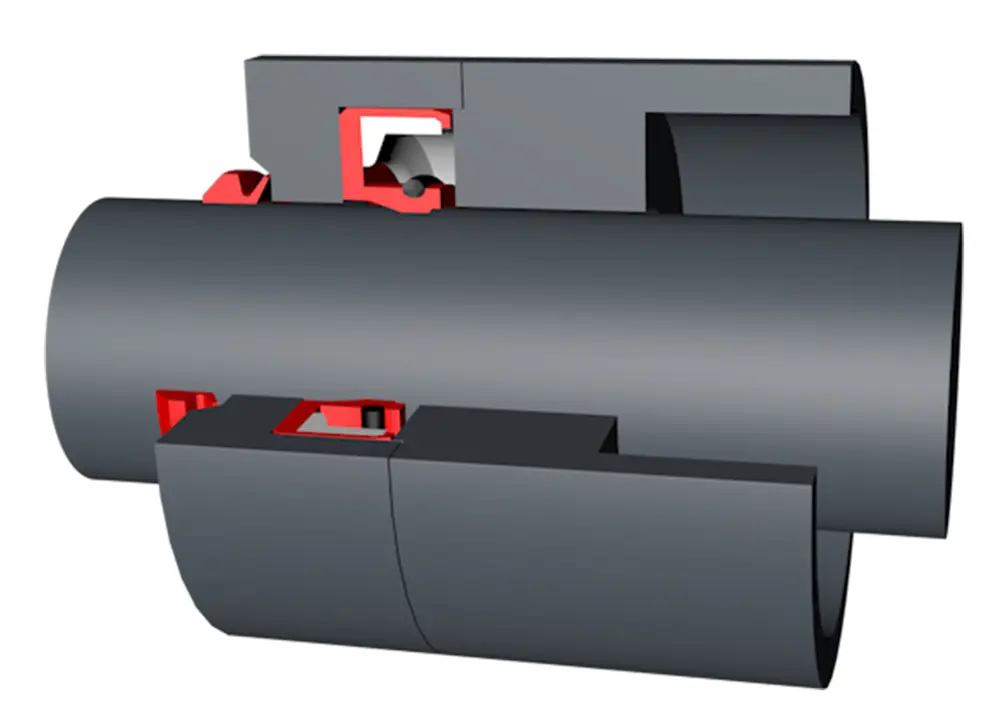

Окретање ротационих заптивача погодно је за ротирање заптивање крајњег вратила, ротирајуће заптивање осовине, багери, граббере, ротационе зглобове, ротационе дистрибутере, а ова врста печата се често користи у нафти и хемијске индустрије
Предности
Окретање ротационих заптивача имају широк спектар прилагодљивих медија и температурних опсега, добри ефекат заптивања, отпорност на високи притисак, малу величину пресјека, хидрауличне отпорности на нафту, ниско трење и не појаве на клизање и клизање клизања.

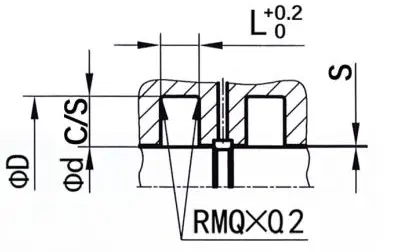

РЦР101

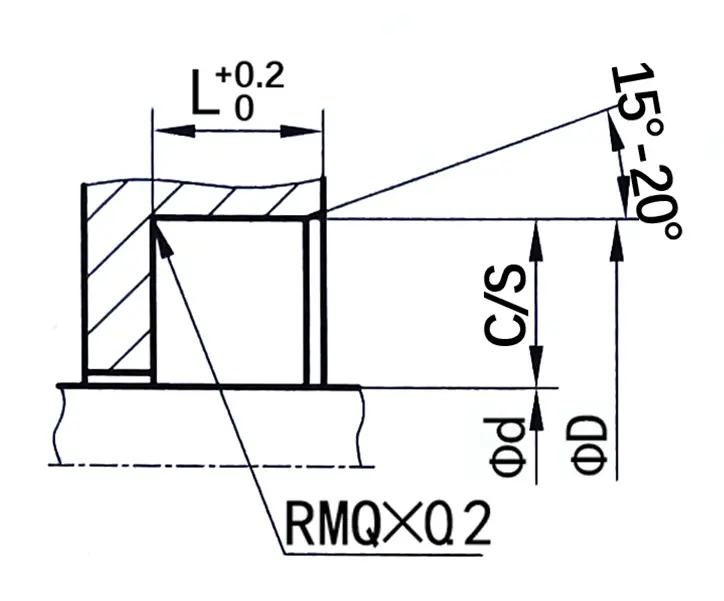

Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х8 |
Примјер наређења
Модел: РЦР101
Величина Гроове: 100к115к8
Материјал: НБР / ПОМ
Тип бртве: РЦР101, РЦР102
Главна примена: Погодно за заптивање ротирајућих вратила осовине
Предности: Погодно за широк спектар медија, широки температурни опсег и добар ефекат заптивања
Материјал: полиуретан, гума / полиоксиметилен
|
Примери заптивача |

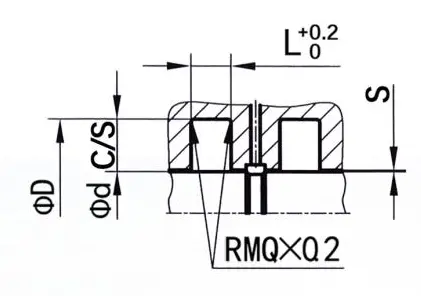

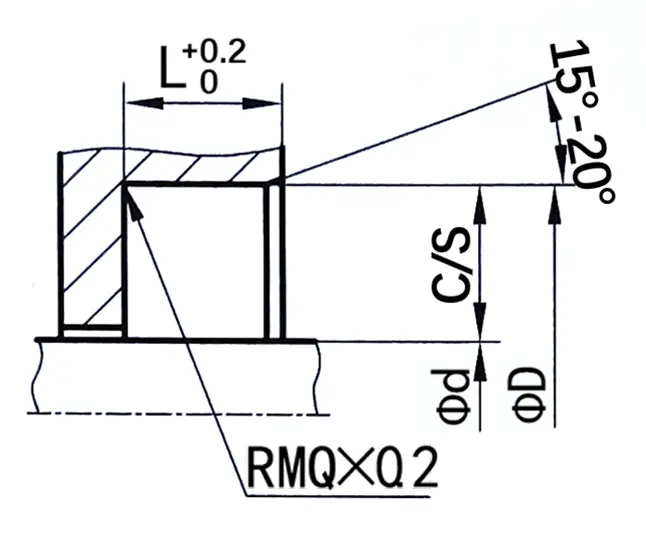

Следе стандардне димензије утора (могу се произвести ротационе бртве било које величине у опсегу величине) |
|||||
|
|
|
Φд |
Φд |
L |
Ц / С |
|
|
6-59.9 |
Φд + 12 |
7 |
6 |
|||
|
60-139.9 |
Φд + 15 |
8 |
7.5 |
|||
|
140-299.9 |
Φд + 20 |
10 |
10 |
|||
|
300-499.9 |
Φд + 30 |
12 |
15 |
|||
|
500-800 |
Φд + 40 |
20 |
20 |
|||
|
> 800 |
Φд + 50 |
22 |
25 |
|||
РЦР115
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х8 |
Примјер наређења
Модел: РЦР115
Величина Гроове: 100к111к4.2
Материјал: ПТФЕ4 + НБР
Тип бртве: РЦР115
Главна примена: Погодно за бртве за ротационе осовине, багери, граббере, окретне спојеве.
Предности: Може се одупријети високим притиском, има малу величину пресека, отпорна је на хидраулично уље, има ниско трење и без појаве клизања штапа.
Материјал: тетрафлуороетилен + нитрилна гума или флуороруббер
|
Примери заптивача |

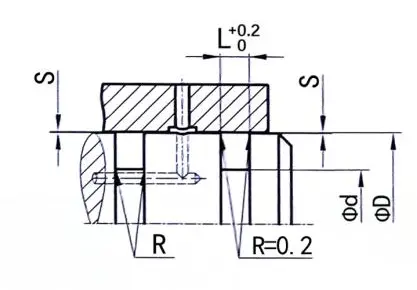

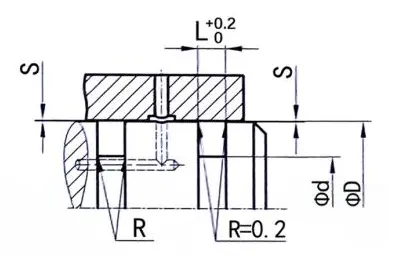

Следе стандардне димензије утора (могу се произвести ротационе бртве било које величине у опсегу величине) |
||||||||
|
|
|
Φд |
Φд |
L |
R |
X |
Максимална мапа екструзије |
||
|
100бар |
200бар |
||||||||
|
6-18.9 |
Φд + 4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φд + 7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φд + 11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φд + 15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φд + 21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
> 650 |
Φд + 28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
РЦР116
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х8 |
Примјер наређења
Модел: РЦР116
Величина Гроове: 100к89к4.2
Материјал: ПТФЕ4 + НБР
Тип бртве: РЦР116
Главна примена: Погодно за бртве за крај ротационог вратила, багери, Граббери, ротационе зглобове, ротационе дистрибутере.
Предности: Погодан је за широк спектар медија и температуре, има добру ефекат заптивања, малу величину пресјека, снажну отпорност на хидраулично уље, ниско трење и не појаве клизања и клизања клизања.
Материјал: тетрафлуороетилен + нитрилна гума или флуороруббер
|
Примери заптивача |
Следе стандардне димензије утора (могу се произвести ротационе бртве било које величине у опсегу величине) |
||||||||
|
|
|
Φд |
Φд |
L |
R |
О-прстен |
Максимална мапа екструзије |
||
|
100бар |
200бар |
||||||||
|
8-39.9 |
Φд-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φд-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φд-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φд-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦД-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
> 670 |
ΦД-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

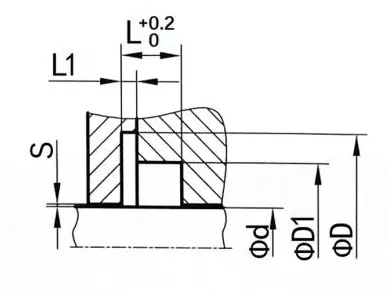

РЦР117
Величина наруџбе
Φд ...... спољни пречник
Φд1 ...... вањски пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
Л1 ...... Гроове ширина
|
Површинска завршна обрада |
Р ТМАКС (μм) |
РА (μм) |
|
Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Дно утора Утора |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
ТП Профил Дужина подршке |
50% -95% |
|
|
Толеранција |
|
|
Φд |
Ф8 |
|
Φд |
Х8 |
Примјер наређења
Модел: РЦР117
Величина Гроове: 100к117.5к110.5к7.1к1.8
Материјал: ПТФЕ4 + В
Тип бртве: РЦР117
Главна примена: Погодно за ротирање заптивање крајњег вратила, ова врста печата се често користи у нафти и хемијске индустрије
Предности: ниско трење, отпорност на корозију, отпорност на високу температуру, погодна за велику брзину
Материјал: ПТФЕ, Пролеће од нехрђајућег челика
|
Примери заптивача |

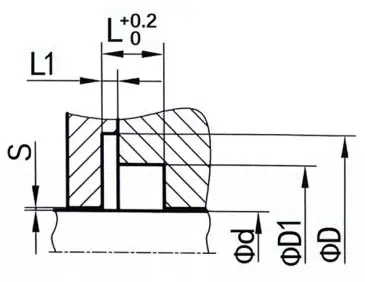

Следе стандардне димензије утора (могу се произвести ротационе бртве било које величине у опсегу величине) |
|||||||||
|
|
|
Φд |
Φд |
ФД1 |
L |
Л1 |
Максимална мапа екструзије |
|||
|
20бар |
100бар |
200бар |
||||||||
|
5-19.9 |
Φд + 9 |
Φд + 5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φд + 12.5 |
Φд + 7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φд + 17.5 |
Φд + 10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φд + 22 |
Φд + 14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
