Као добављач професионалних заптивних решења, РЦА серија за бртве за затварање прашине покренуто руицхен заптивачима је диверзификоване дизајне и циљане функције, у потпуности покривају основне потребе индустријског поља за превенцију прашине, отпорност на прашину, отпорност на прашину и прилагодљивост притиска.
У погледу техничког дизајна, производи за бртве за затварање прашине серије су усредсређени на флексибилност. Постоје општа печата (као што су РЦА101 / 104/105) која су инсталирана са екструдираним спољним пречницима, који су компатибилни са ИСО 6195-стандардним жљебовима и погодним за сценарије компактних простора; Постоје и модели са интегрисаним антикстручним костурима (као што су РЦА103 / 106), који повећавају структурну стабилност под динамичким оптерећењима кроз аксијални дизајн отвореног утора (ИСО 6195-Б). За посебне услове рада РЦА107 подржава уградњу нагнутих 30 ° и компатибилан је са царском и метричком опремом, док РЦА108 поједностављује процес одржавања старих цилиндара кроз дизајн прирубног причвршћивања, значајно смањујући трошкове трансформације.
У погледу оптимизације перформанси за бртвљење, побољшавамо поузданост кроз иновативне структуре: Дизајн повратка уља РЦА101 промовише рефлукс уља и смањује акумулацију загађивача; Двострука усана или помоћна структура усне (РЦА109 / 111/112 итд.) Комбинује се са тетрафлуороетилен комбинованим печатом за постизање двоструко акционе прашине и баријере уља; и композитни дизајн ПТФЕ (Политетрафлуороетоетилен) материјала и О-РИНГ (РЦА115 ~ 119) даљње уравнотежују дистрибуцију притиска, отпоран је на високе температуре од 250 ° Ц и отпорна је на хемијску корозију, погодну за чисто окружење, као што су полуводичи, храна и медицина. За екстремне услове рада, РЦА213 се користи у комбинацији са мрежним серијама, користећи материјале са високим тврдоће како би се одупријели лепљивим загађивачима као што су блато и катран и заштитити унутрашњу бртву од ерозије.
У погледу примене, РЦА серија је широко прилагођена машинским машинама, рударској опреми, хидрауличким и пнеуматским системима и прецизним индустријским пољима. На пример, РЦА111 / 211 може да издржи висок притисак 1.6МПА, пружајући двоструку заштиту хидрауличних цилиндара; РЦА115 ~ 119 је постао први избор за превенцију прашине прецизне опреме због њених несметаних и ниских карактеристика трења; РЦА108 нуди брзо решење за одржавање старе опреме без потребе за модификацијом утора. У погледу материјала, инсистирамо на давању једнаког значаја заштите и перформанси животне средине. ПТФЕ технологија модификације узима у обзир и само-подмазивање и отпорност на хабање. О-прстени еластомери (као што је НБР) осигуравају бртву стабилност. Неки модели (као што су РЦА119) користе формулу без силикона да би се испунили строги захтеви чистих радионица. Дуги низ година руицхен печати су увек усмерени на "прецизна адаптација и дугорочна заштита". Кроз серију РЦА помаже купцима да се избори са изазовима као што су пропад прашине, цурење нафте и корозије на високом температуру, пружајући поуздане гаранције за ефикасан рад опреме.
Карактеристике и апликације производа:
Главна примена: стандардни отпоран на прашину за нафтног цилиндра
Предности: Заптивача за окретање прашине за бртвљење прашине је једноставна за инсталацију, са одличним антикрењем и непропусним ефектима прашине. Неће се кретати у супротном смеру у шупљини, а неће бити отвор притиска између прстена за бртвљење и прстена за отпоран на прашину.
Материјал: полиуретан, гума
Специфична подручја примене:
Општа непропусна прашина (РЦА101 ~ 105/113/114): широко се користи у инжењерској машини и опрема за аутоматизацију да се одупре отпорно у пропад прашину.
Сценари за тешке и одржавање (РЦА103 / 106/108): Прирубница за причвршћивање и прирубнички дизајн причвршћивања су погодни за сценарије високог оптерећења као што су рударска машина и стара трансформација цилиндра.
Прецизност и оштра животна средина (РЦА115 ~ 119): полуводич, храна и медицина и остале индустрије, испуњавају захтеве без пузања, ниског трења и отпора корозије и корозије.
Мулти-стандардна компатибилност: РЦА107 подржава британску опрему, а РЦА серија у потпуности обухвата ИСО 6195 стандардних жлебова како би поједноставила поступак одабира.

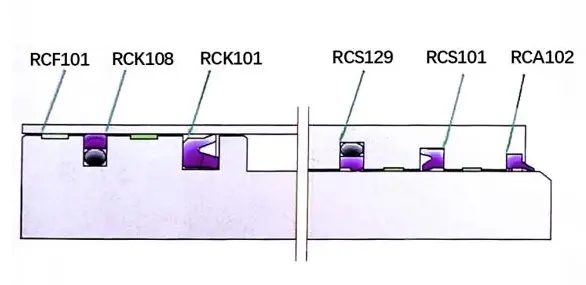

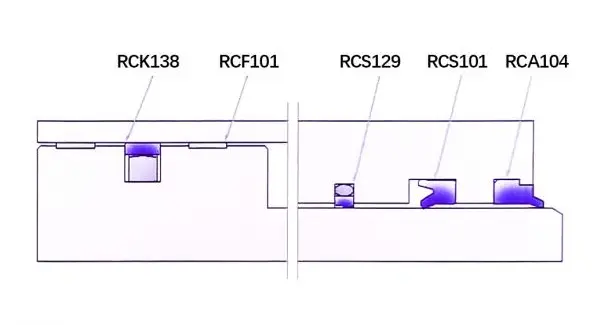

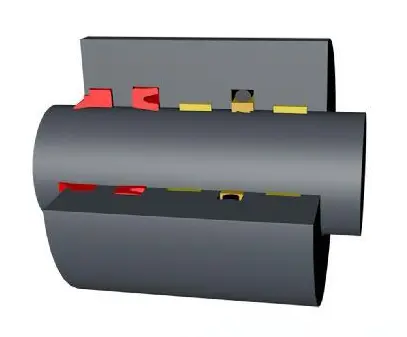

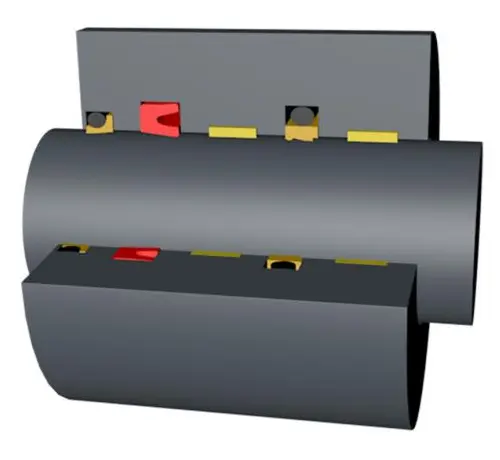

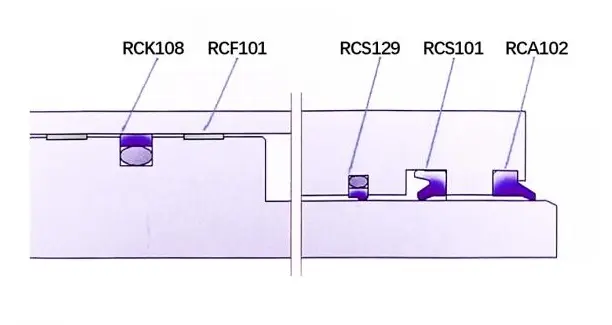

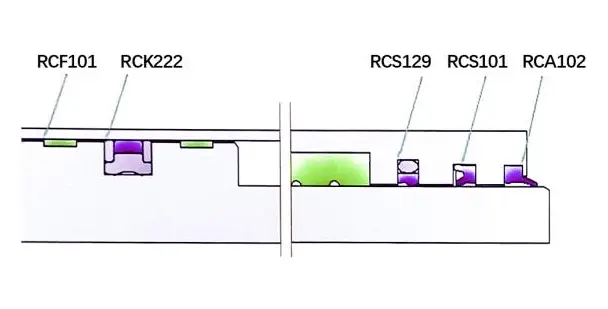

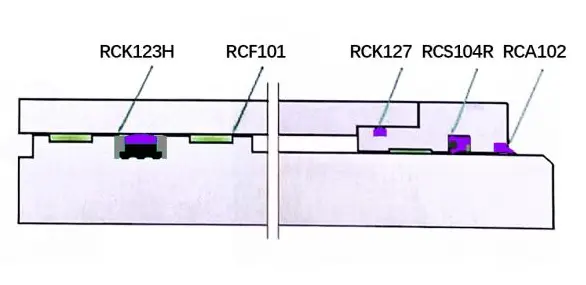

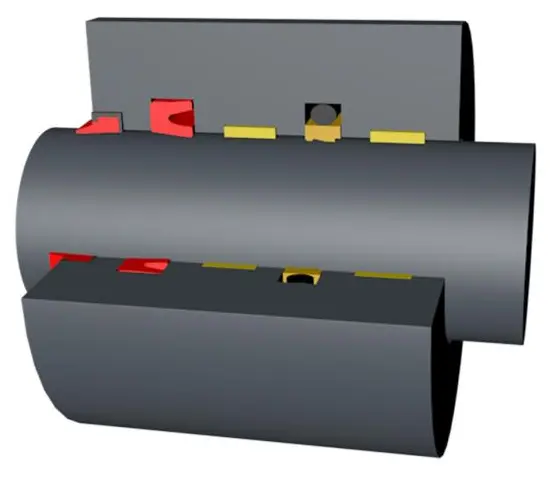

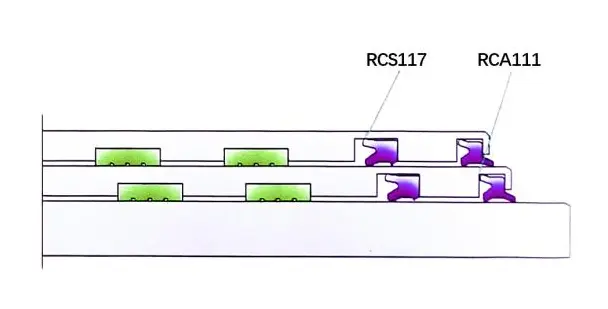

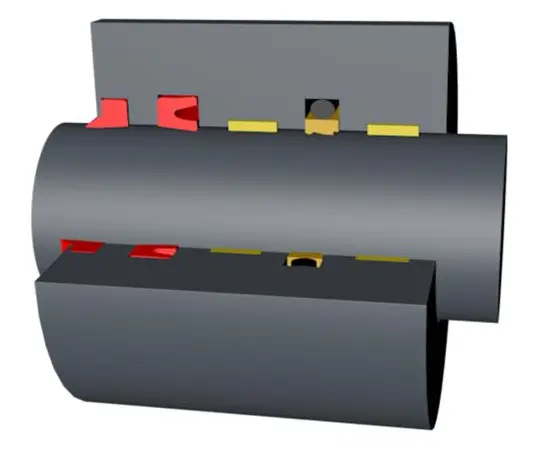

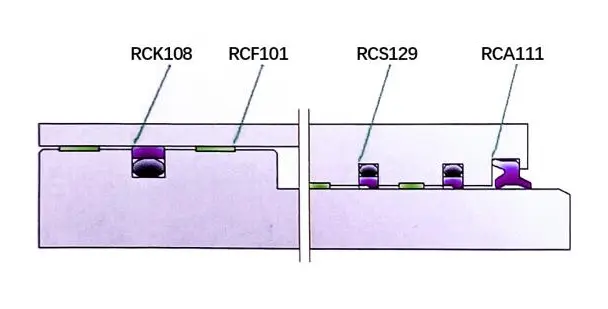

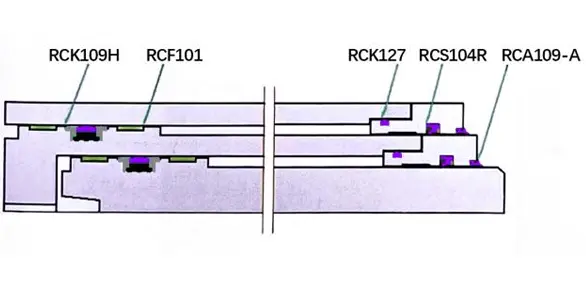

Заптивање апликације и дизајн цилиндра
Тешка индустрија: Примери индустрије: Тешки алатни стројеви (машине за ковање, хидрауличне преше, савијање, итд.), Металургија (ваљалошке млинове, аГЦ цилиндри итд.), Рударство (хидрауличне носаче, рударска опрема итд.), Тешке грађевинске машине итд.)

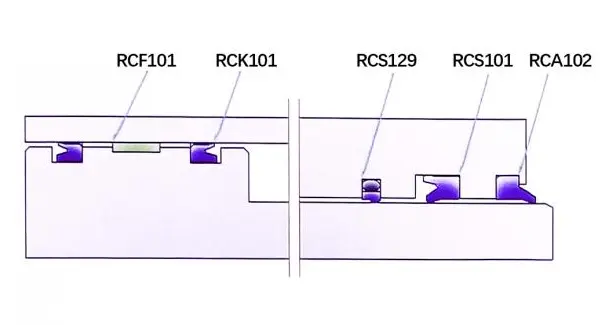

Препоручени дизајн за бртвљење:
Тешка машина за ковање
Металургија АГЦ
Хидрауличка подршка ЦИЛИНДЕР ЦИЛИНДЕР
ХИДРАУЛИЧКИ ПОДРШКИ ГУАРД ДРАЦК
Цилиндар за подизање кран
Цилиндар за лутање дизалица

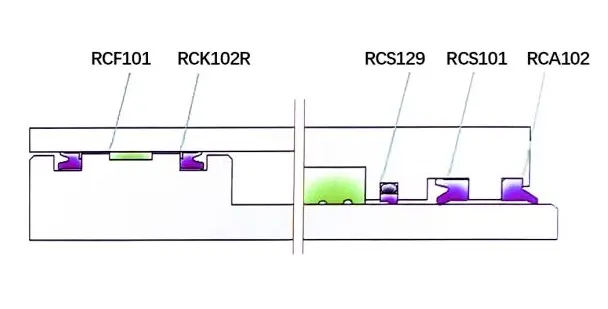

Средње индустрија: Примери индустрије: опрема за дизање, пољопривредна опрема, лагани транспортни алати, машине за дизање (машине за савијање, машине за савијање, машине за савијање, глодалице, итд.), Виљушкари, кипери камиони

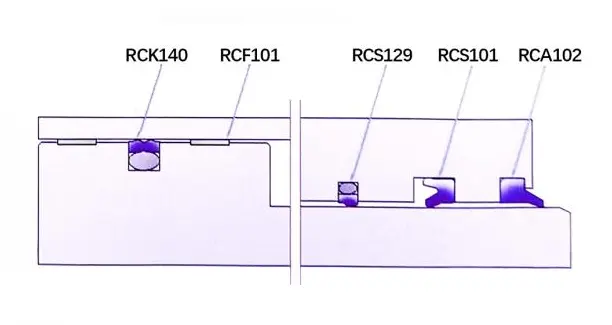

Препоручени дизајн за бртвљење:
Машина за савијање
Уређај за подизање камиона
Пољопривредне машине
Платформа за подизање
Лагана индустрија: Примери индустрије: машински алати, виљушкари, машине за бризгање, пољопривредне опреме, балирке

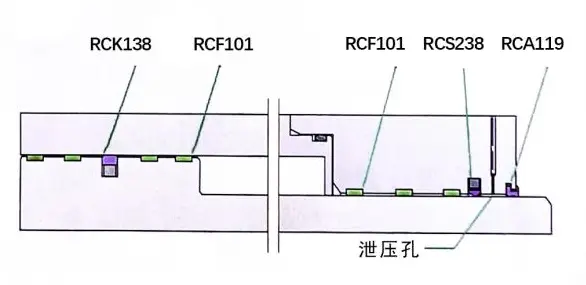

Препоручени дизајн за бртвљење:
Мали виљушкар
Машина за убризгавање

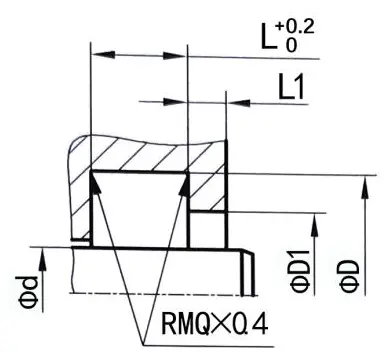

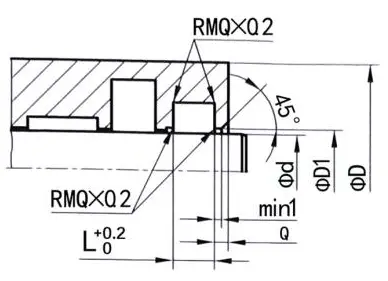

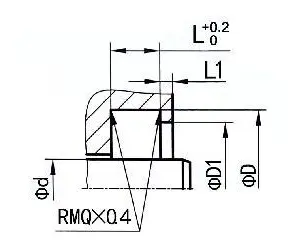

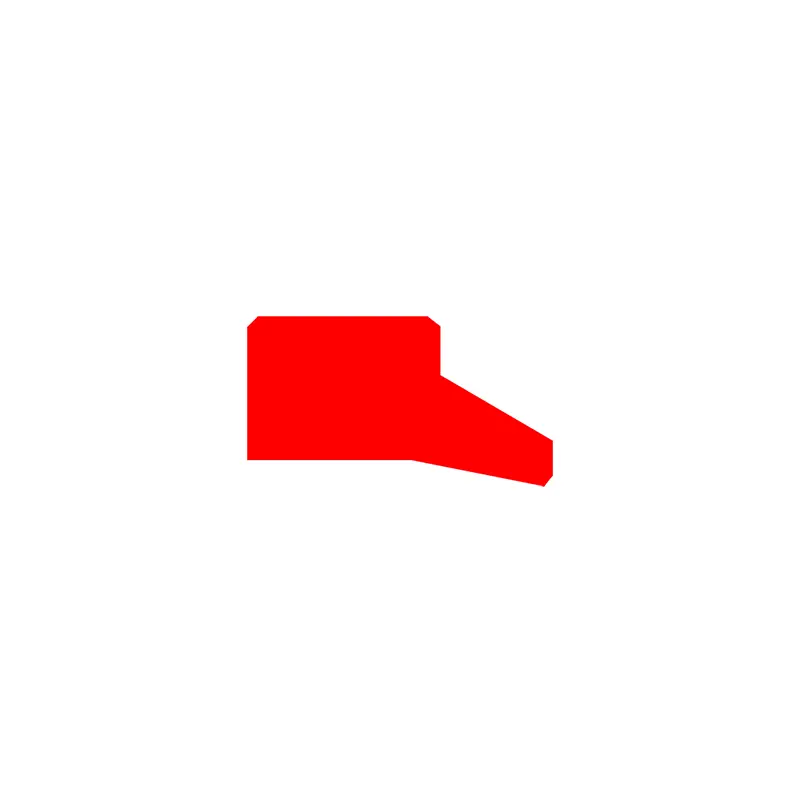

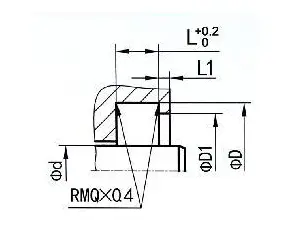

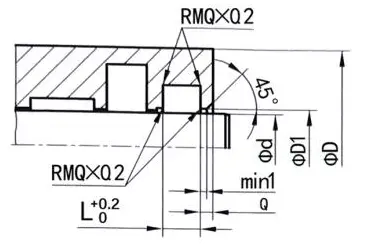

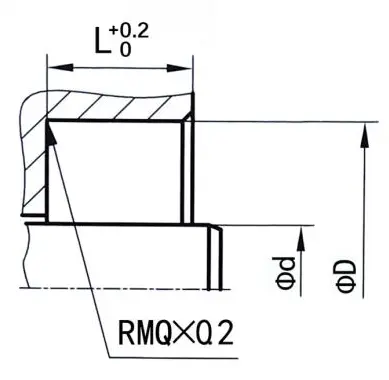

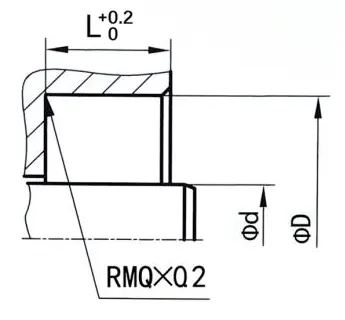

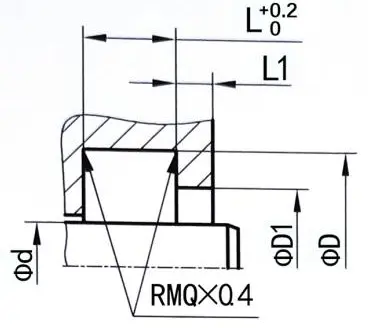

Утор за бртвљење прашине

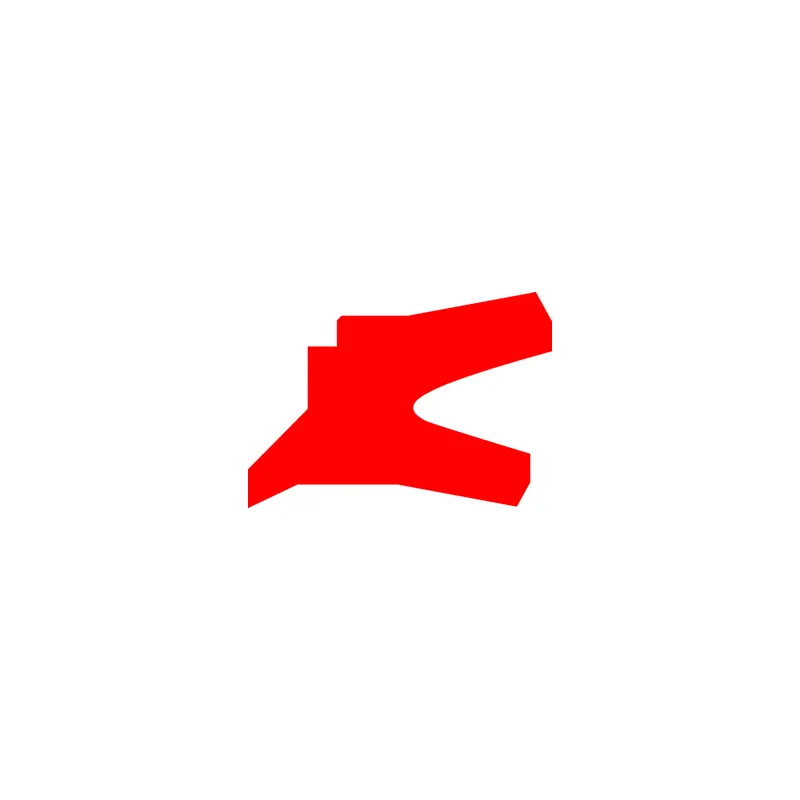

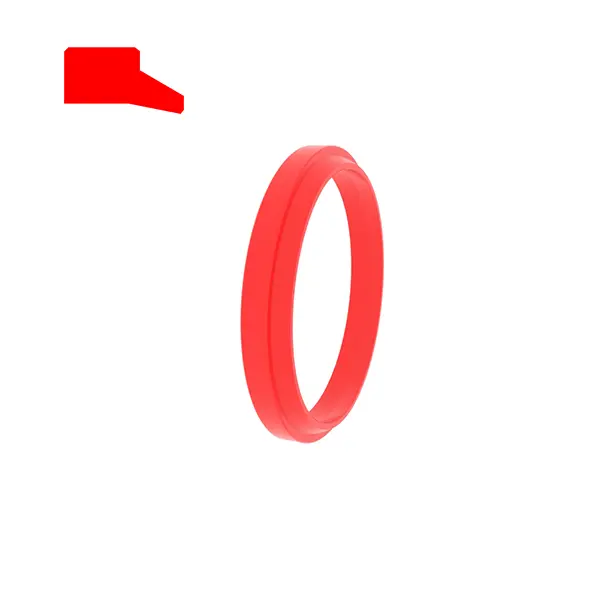

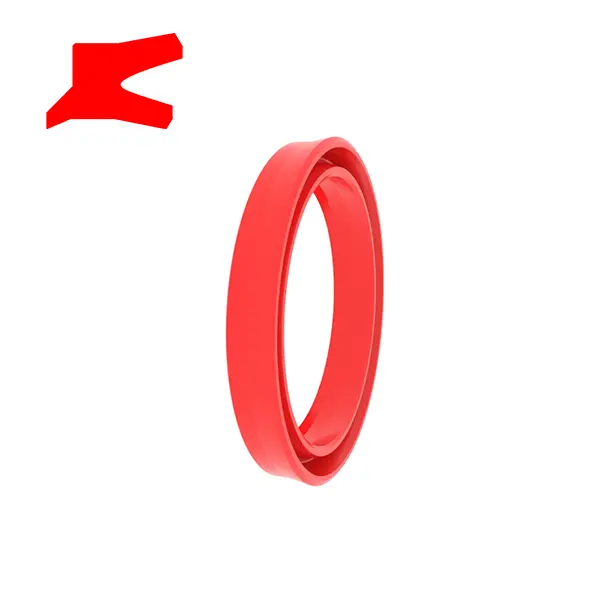

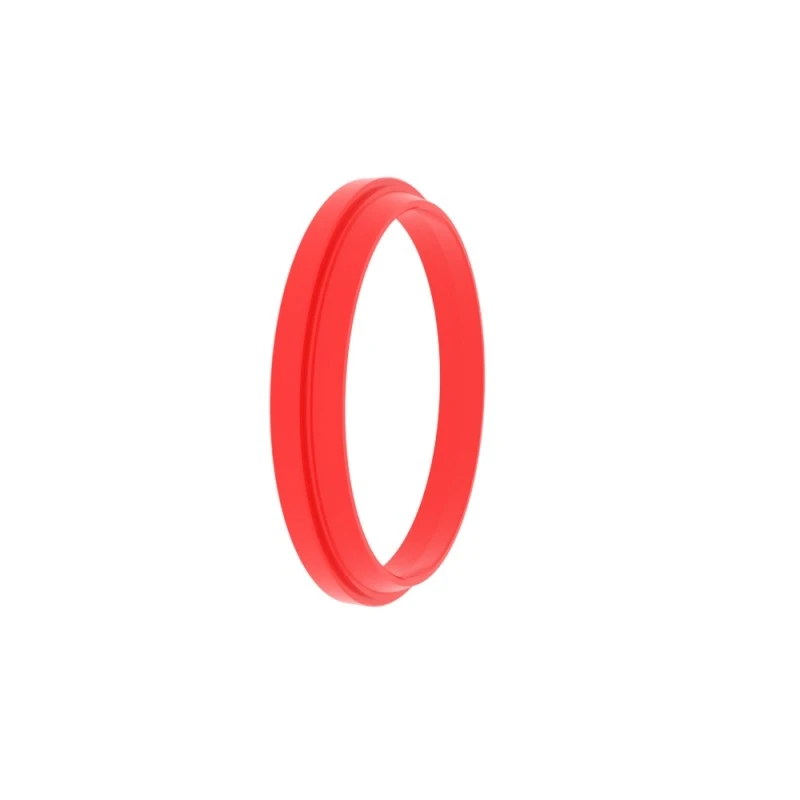

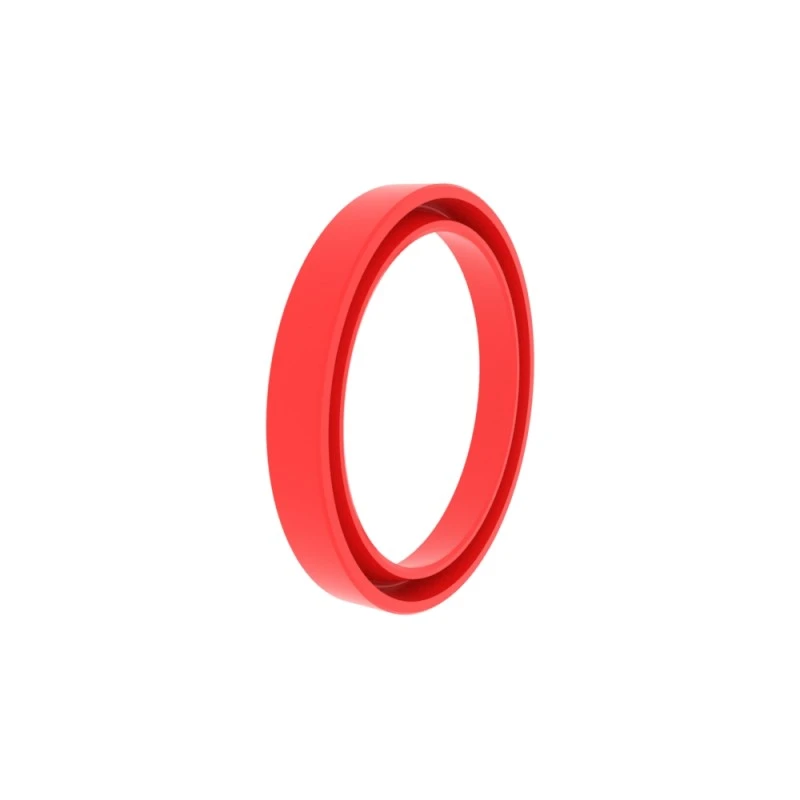

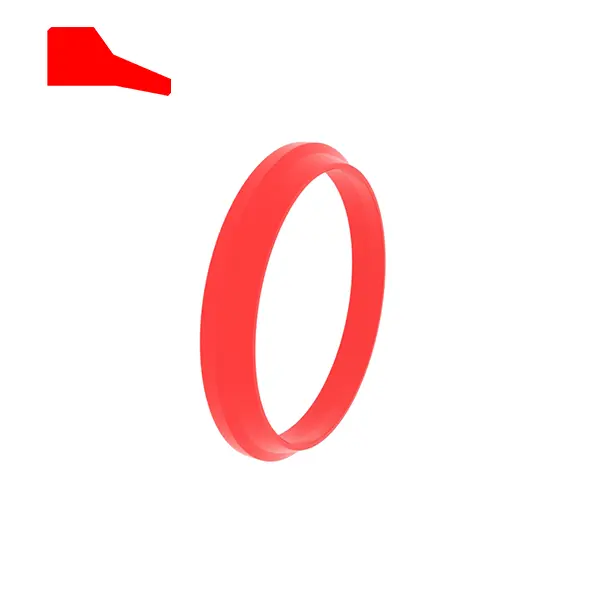

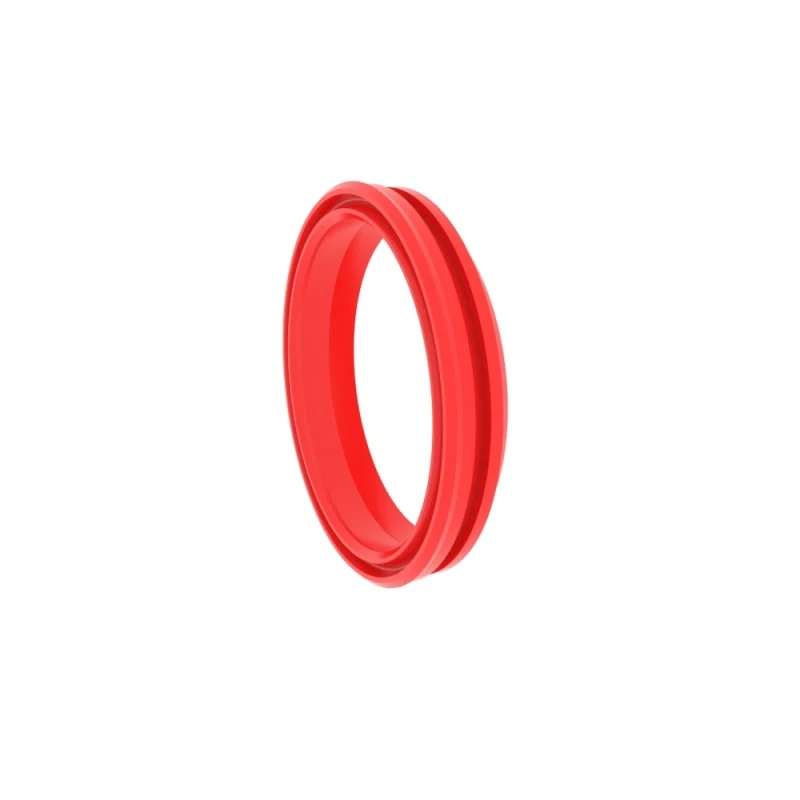

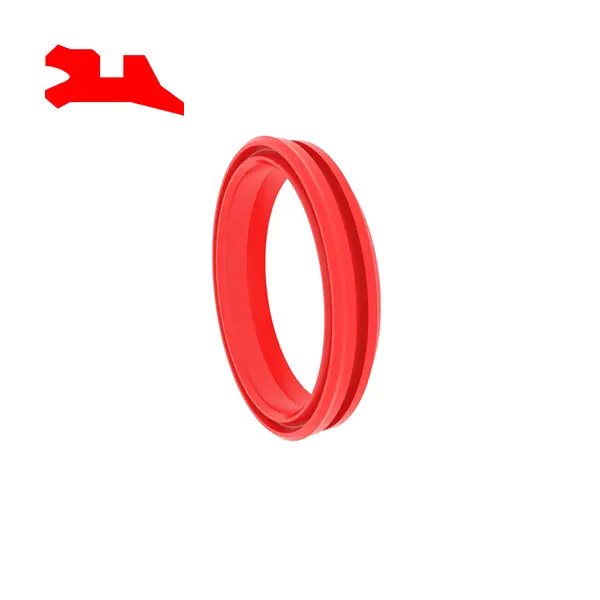

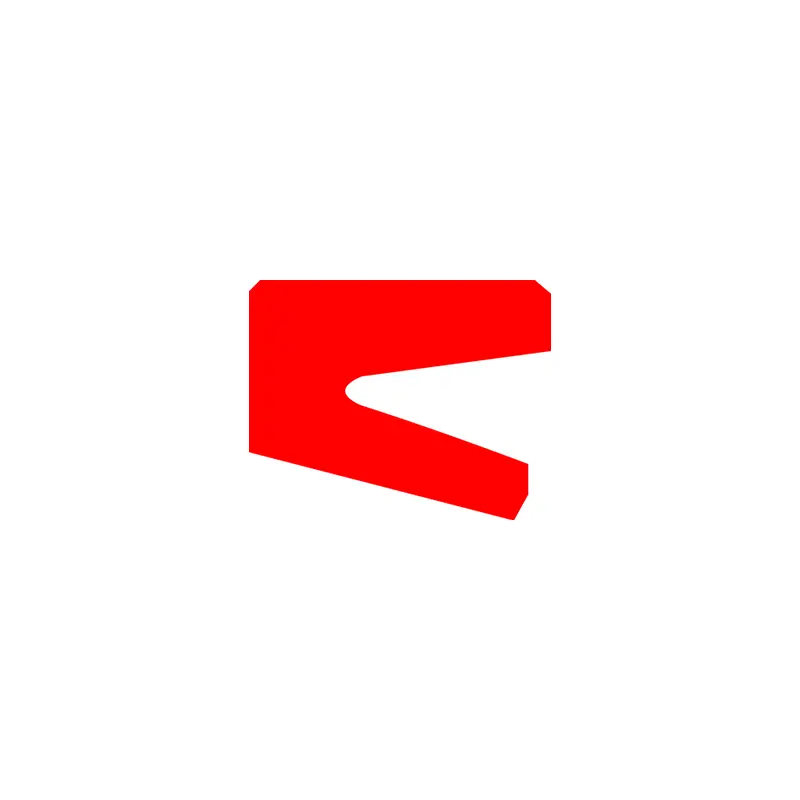

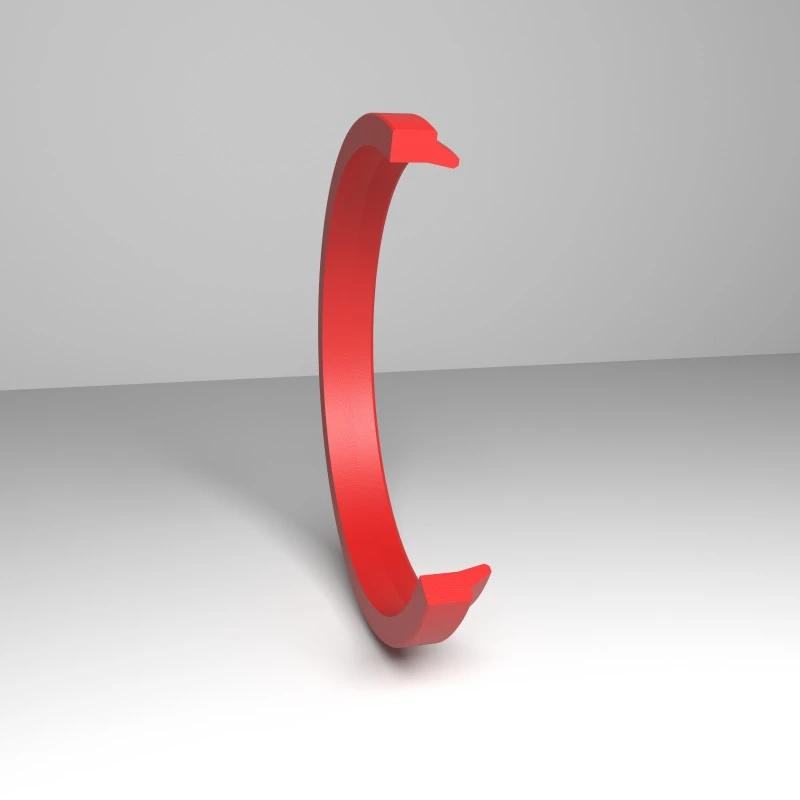

РЦА101
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
Х ...... Укупна висина печата прашине
| Површинска завршна обрада | Р ТМАКС (μм) | РА (μм) |
| Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Дно утора Утора | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ТП Профил Дужина подршке | 50% -95% |
|
| Толеранција | |
| Φд1 Х11 | Л <10 мм +0.2 |
| Φд Х11 | Л> 10 мм +0.3 |
Примјер наређења
Модел: РЦА101
Величина Гроове: 100к108к4 / 7
Материјал: РЦ-ПУ-Х

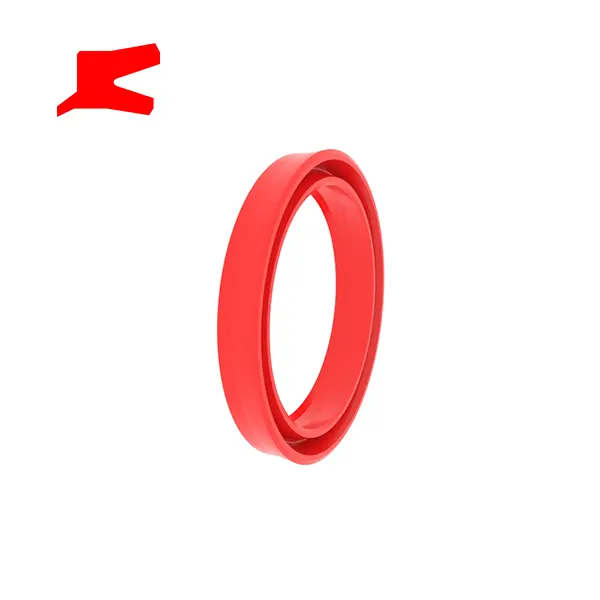

Тип бртве: РЦА101, РЦА104
Главна примена: Стандардна заштита прашине за нафтне цилиндре
Предности: Једноставна инсталација, одличан ефекат против трења и прашине, без обрнутог врха у шупљини, нема отварања притиска између заптивног прстена и прстена за прашину.
Материјал: полиуретан, гума
| Примери заптивача | Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) | |||||||
 |

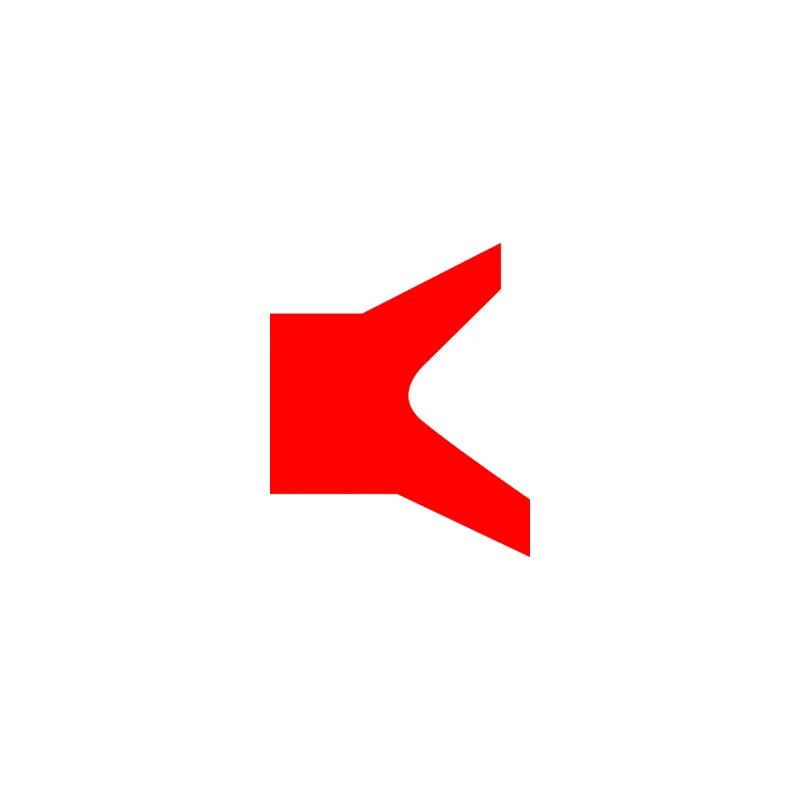

РЦА101
|
Φд | Φд | ФД1 | L | Л1 | H | |
| 6-100 | Φд + 8 | Φд + 6 | 4 | 1 | 7 | |||
|

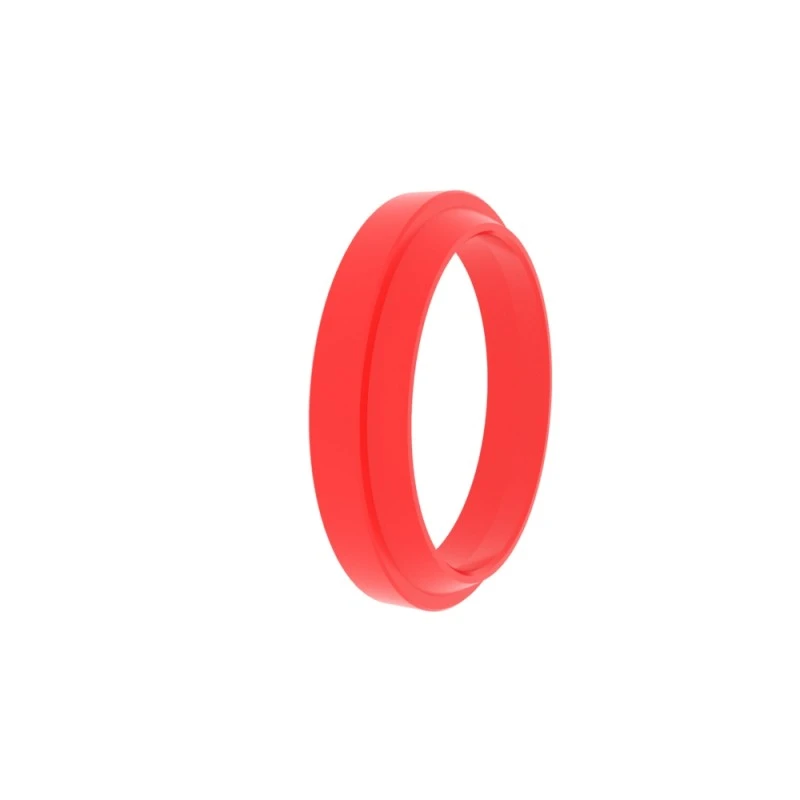

РЦА104
|
100.1-149.9 | Φд + 12 | Φд + 9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φд + 15 | Φд11 | 6.5 | 2 | 13 | |||

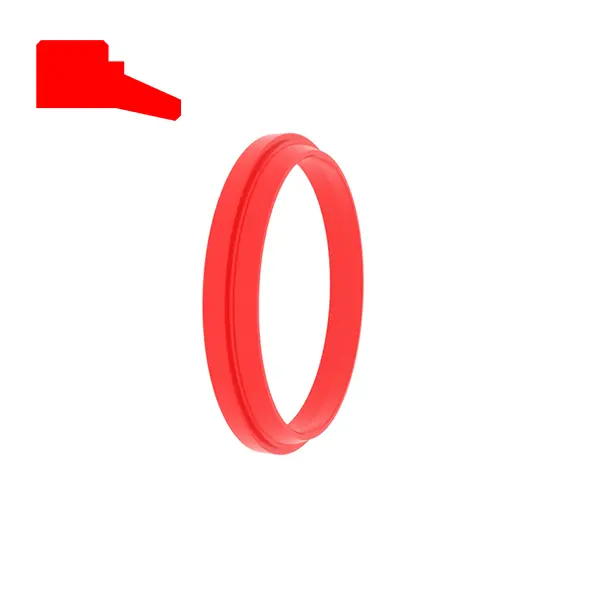

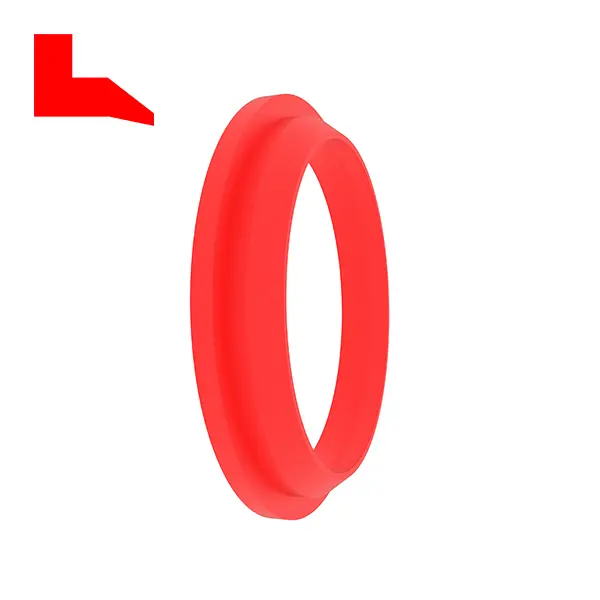

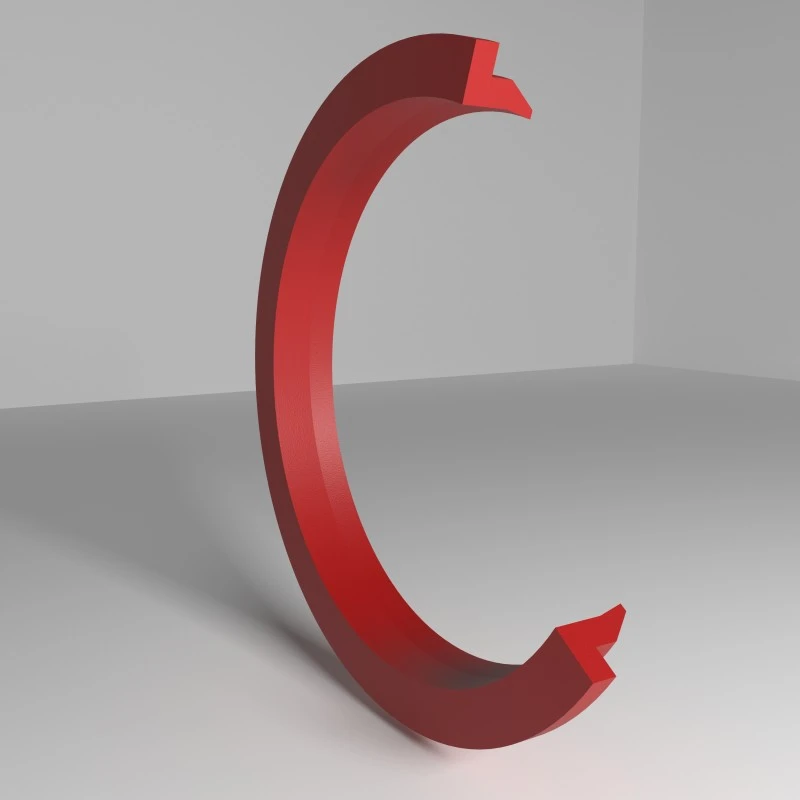

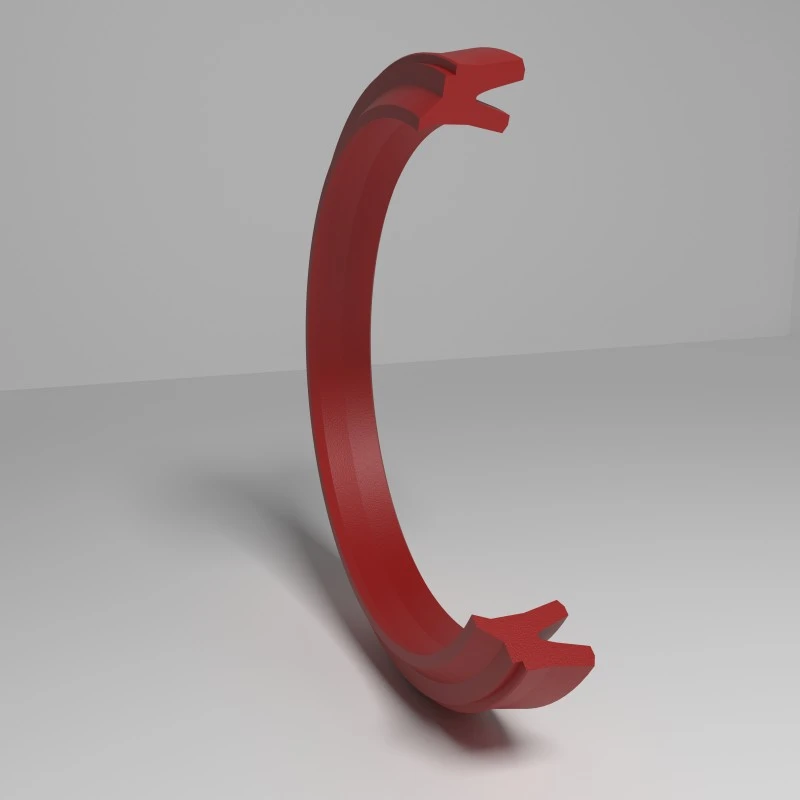

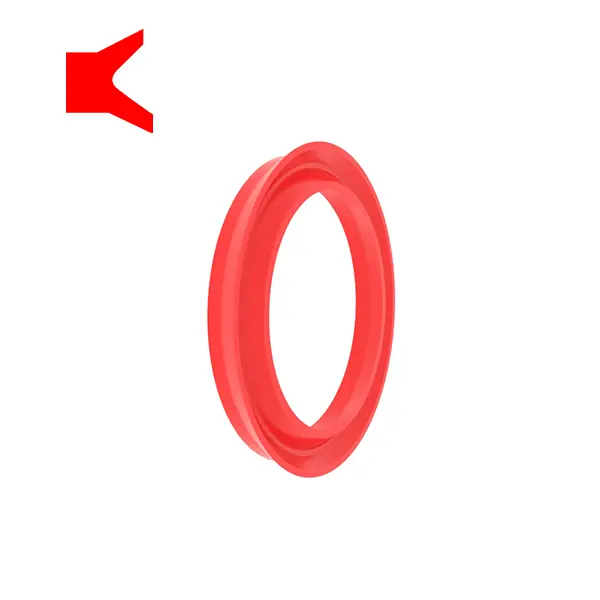

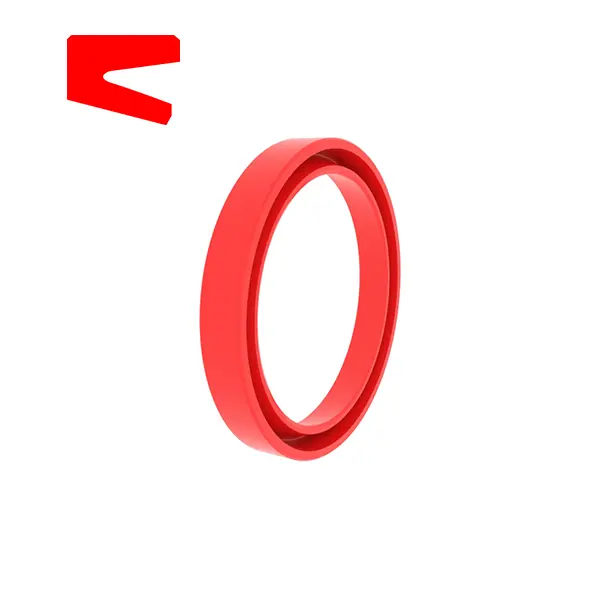

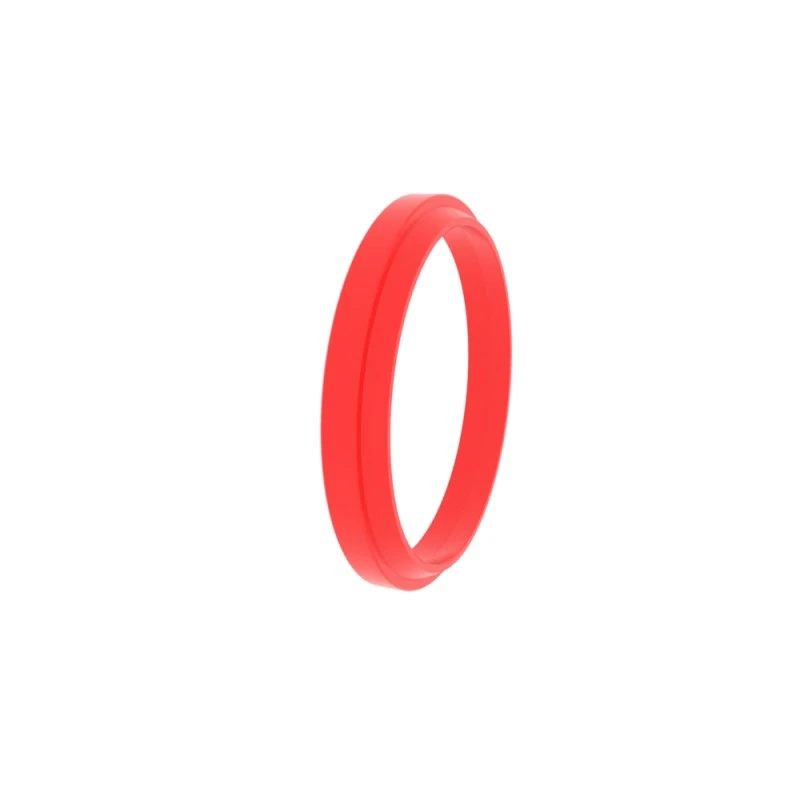

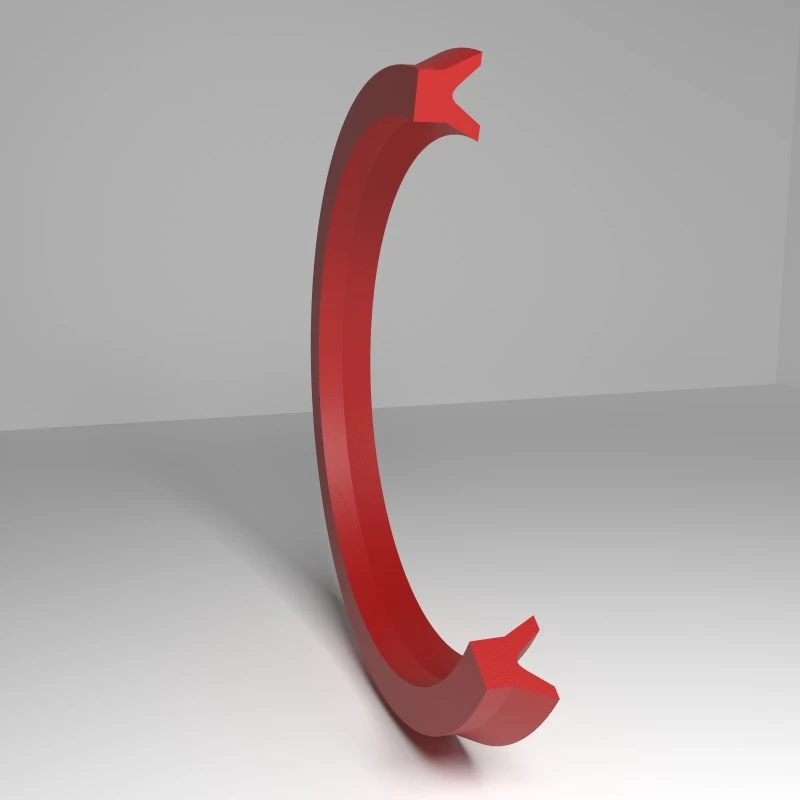

РЦА102
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
Х ...... Укупна висина печата прашине
| Површинска завршна обрада | Р ТМАКС (μм) | РА (μм) |
| Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Дно утора Утора | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ТП Профил Дужина подршке | 50% -95% |
|
| Толеранција | |
| Φд1 Х11 | Л <10 мм +0.2 |
| Φд Х11 | Л> 10 мм +0.3 |
Примјер наређења
Модел: РЦА102
Величина утора / Укупна висина бртве прашине: 100к115к8.5
Материјал: РЦ-ПУ-Х
Тип бртве: РЦА102, РЦА105, РЦА211
Главна примена: углавном се користи са клизним комбинованим бртвама
Предности: Добар начин трења, РЦА211 двосмерна печата
Материјал: (ултра-висока тврдоћа) полиуретан, гума
| Примери заптивача | Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) | |||||||
 |

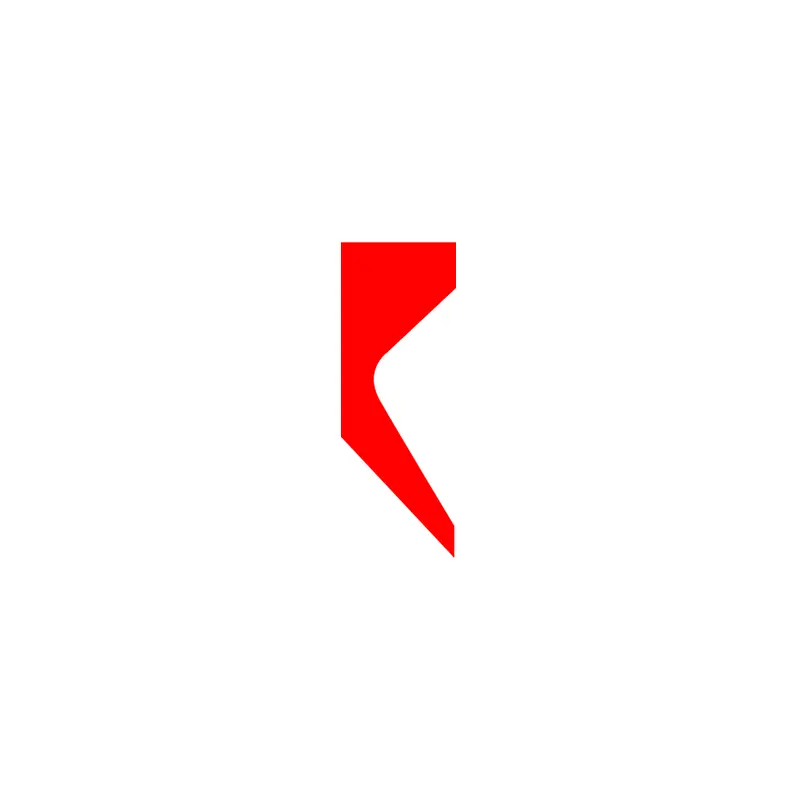

РЦА102
|
Φд | Φд | ФД1 | L | Л1 | H | |
|
РЦА105
|
6-49.9 | Φд + 8 | Φд + 4 | 5 | ≥2 | 6 | ||
|
РЦА211
|
50-99.9 | Φд + 10 | Φд + 5 | 6 | ≥2 | 7 | ||
| > 100 | Φд + 15 | Φд + 7.5 | 8.5 | ≥2 | 11.5 | |||

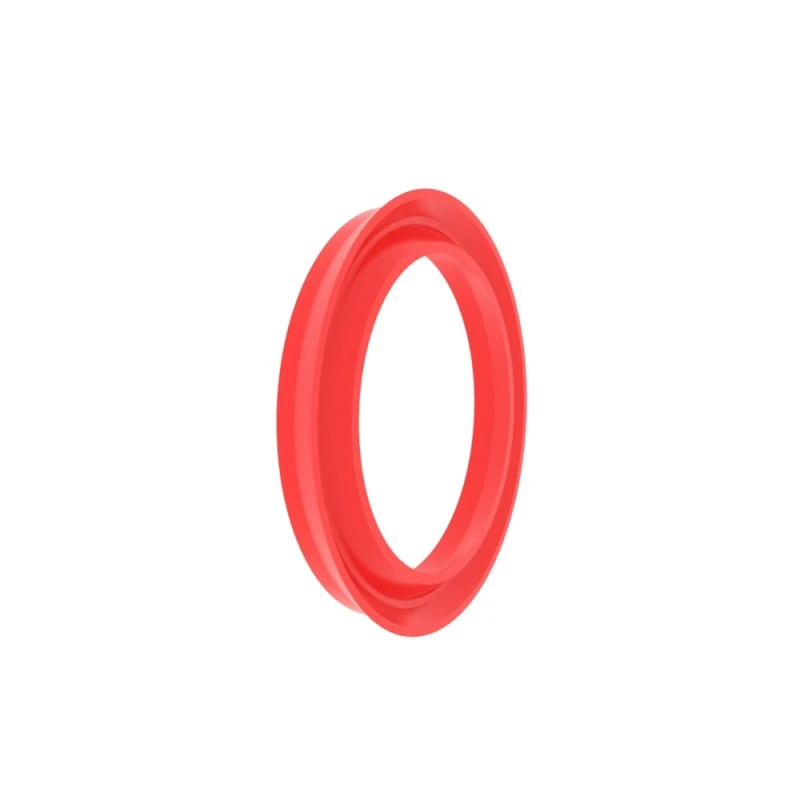

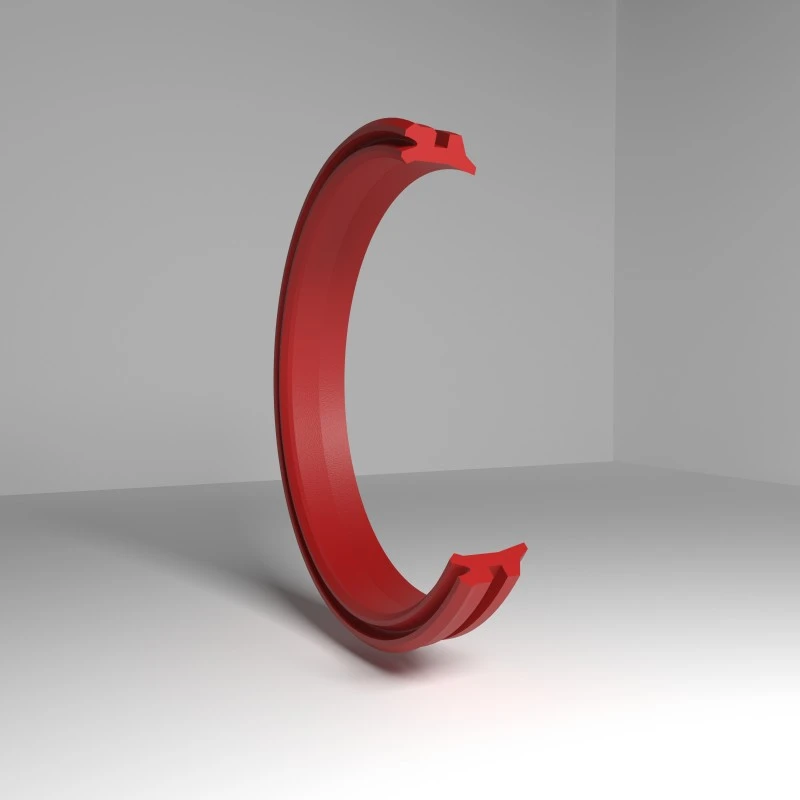

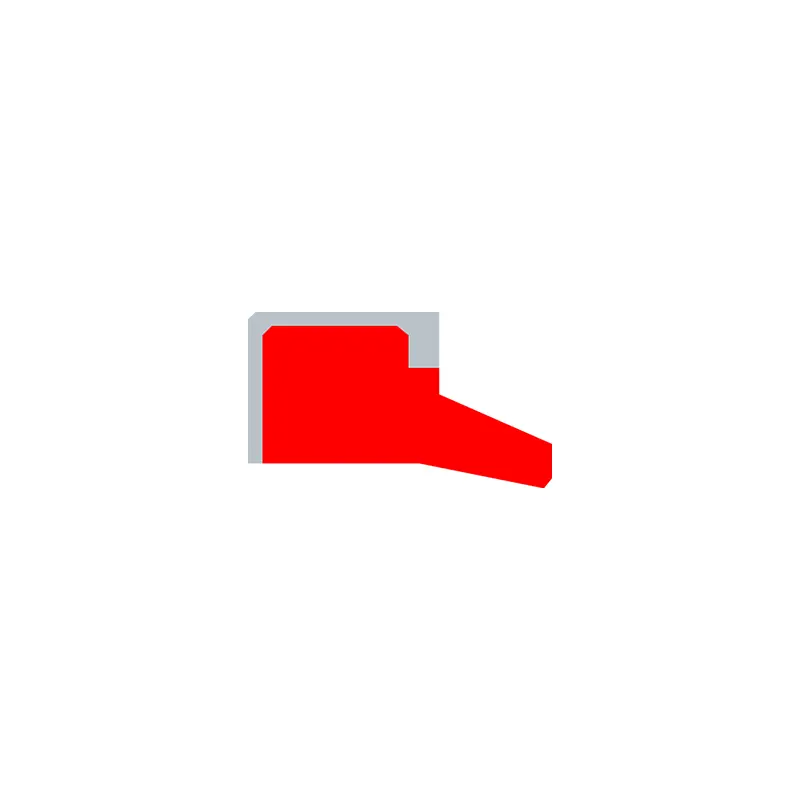

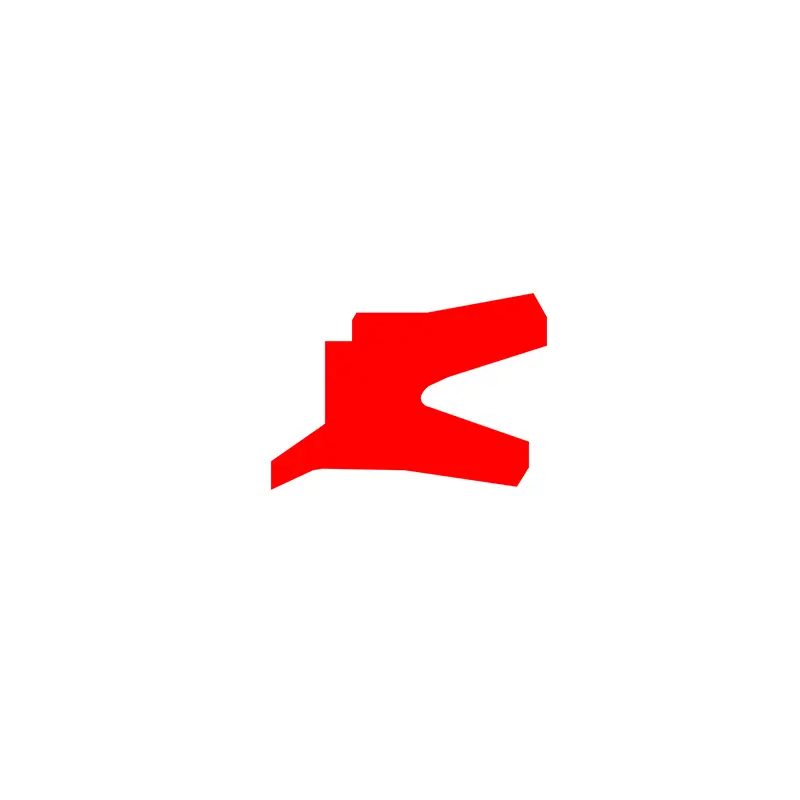

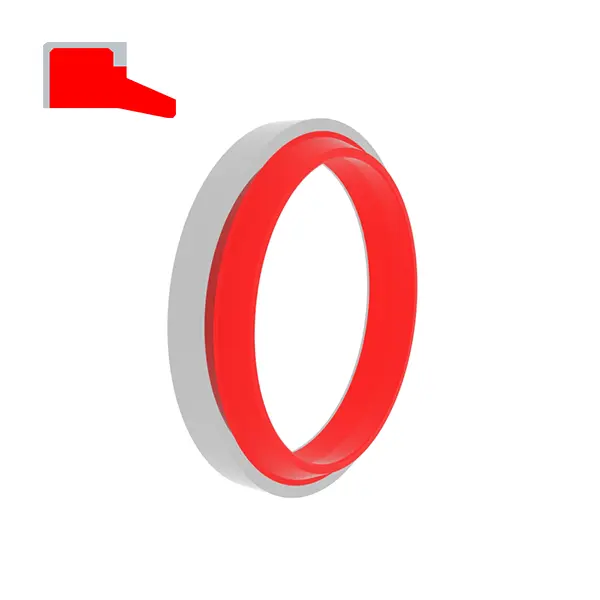

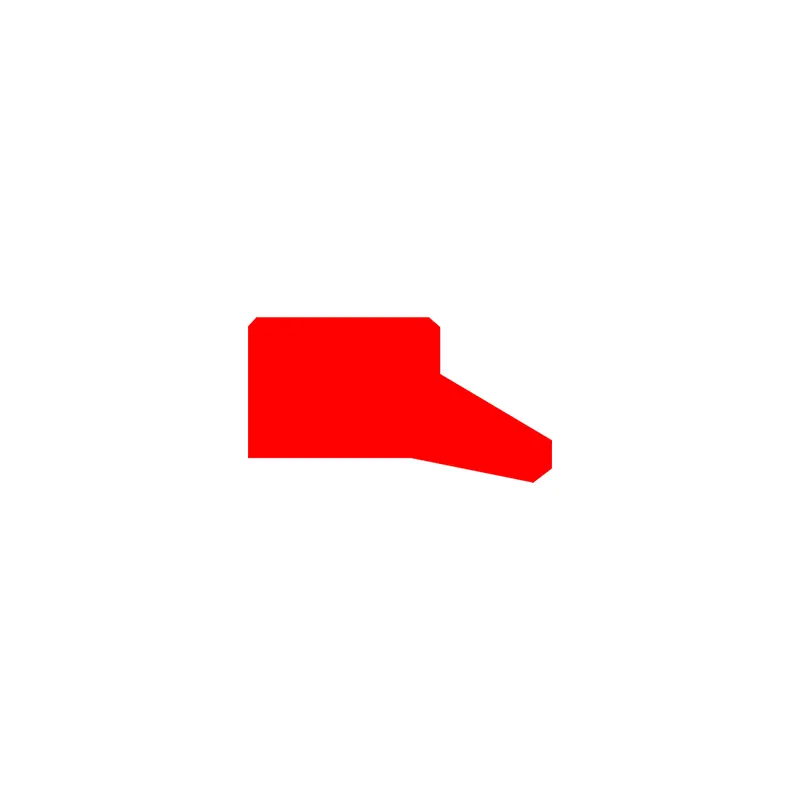

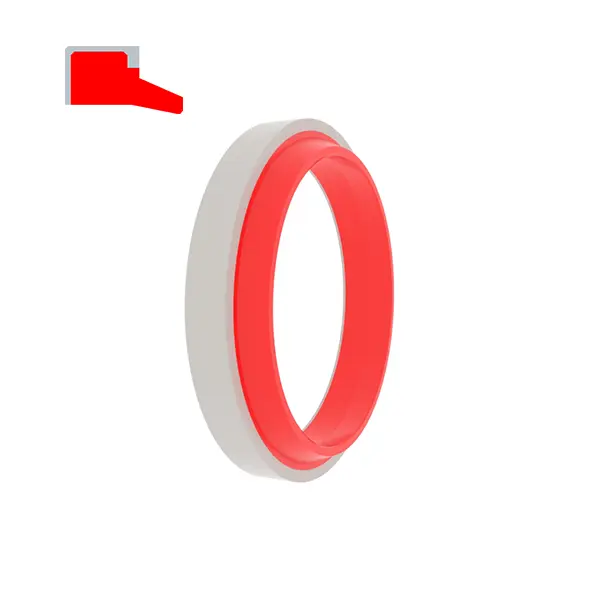

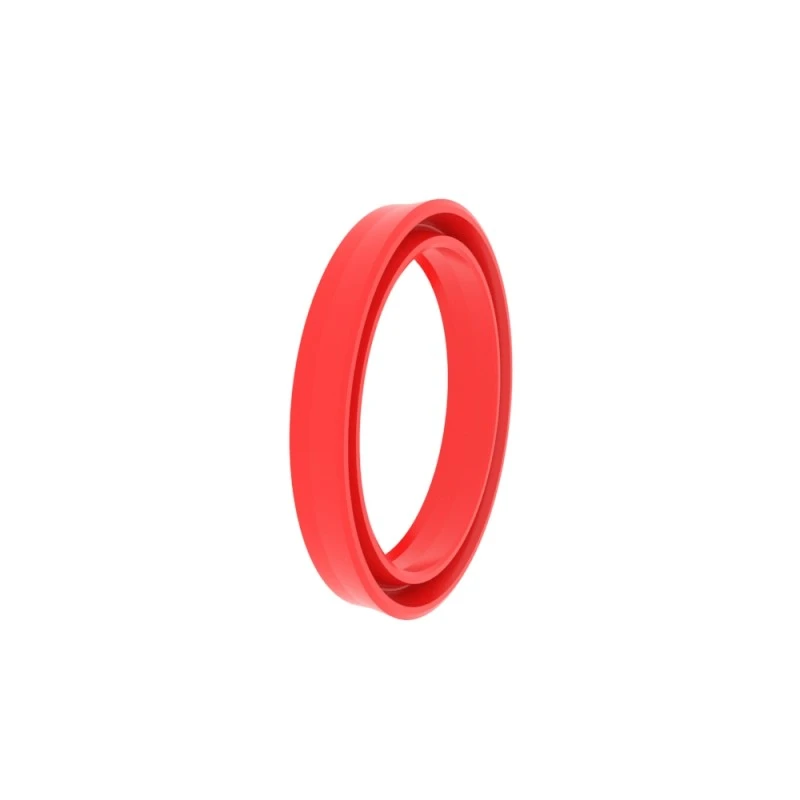

РЦА103
Величина наруџбе
Φд ...... спољни пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
Х ...... Укупна висина печата прашине
| Површинска завршна обрада | Р ТМАКС (μм) | РА (μм) |
| Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Дно утора Утора | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ТП Профил Дужина подршке | 50% -95% |
|
| Толеранција | |
| Φд1 Х11 | Л <10 мм +0.2 |
| Φд Х11 | Л> 10 мм +0.3 |
Примјер наређења
Модел: РЦА103
Величина Гроове / Укупна висина бртве прашине: 100к115к9 / 12
Материјал: РЦ-ПУ-Х + ПОМ

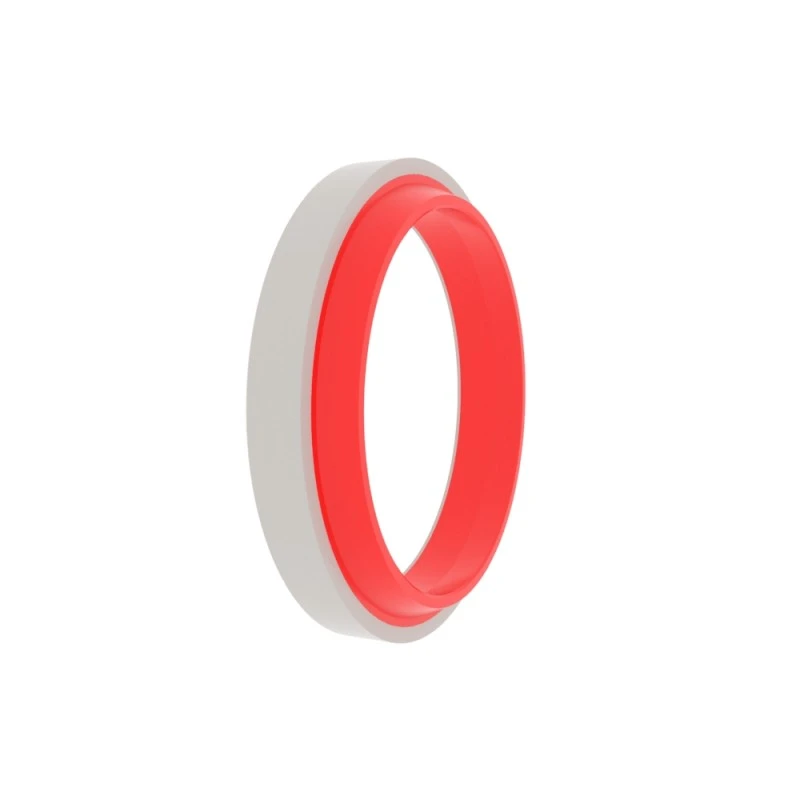

Тип бртве: РЦА103, РЦА106
Главна примена: стандардни цилиндри и за отворене утора
Предности: Перформансе против трења је добри, а прстен за подршку спречава оксидацију између утора и печата, а позиционирање и уклапање у шупљину чврст.
Материјал: (ултра-висока тврдоћа) полиуретански + полиоксиметилен, гума + полиоксиметилен
| Примери заптивача | Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) | |||||
 |
РЦА103
|
Φд | Φд | L | H | |
| 6-9.9 |
Φд + 8 | 5 | 8 | |||
|
РЦА106
|
10-99.9 | Φд + 10 | 7 | 10 | ||
| 100-200 | Φд + 15 | 9 | 12 | |||
| > 200 | Φд + 20 | 12 | 16 | |||

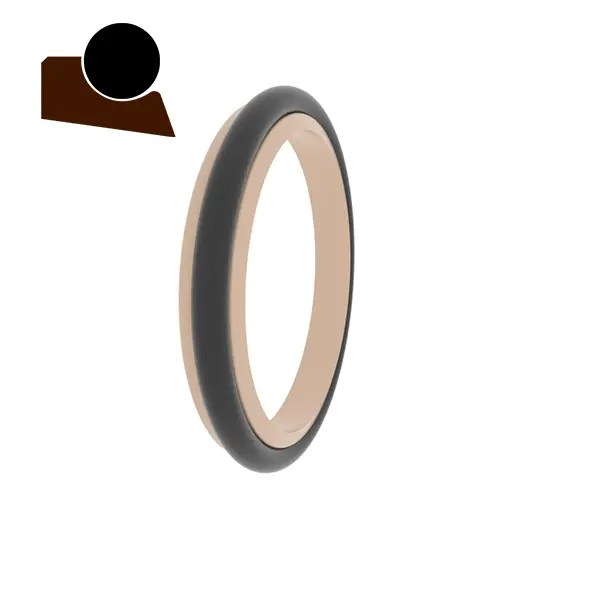

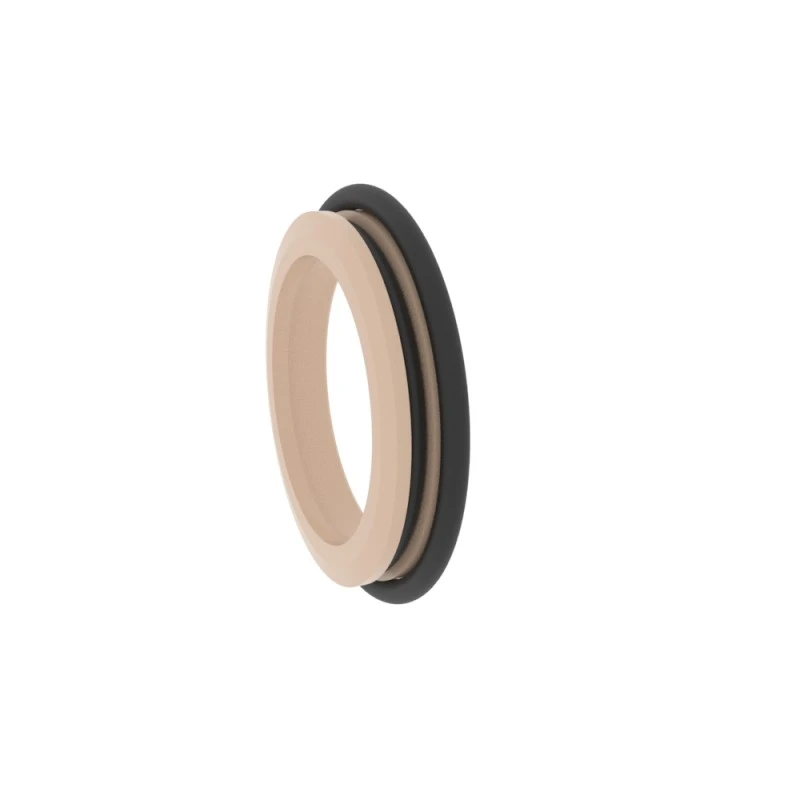

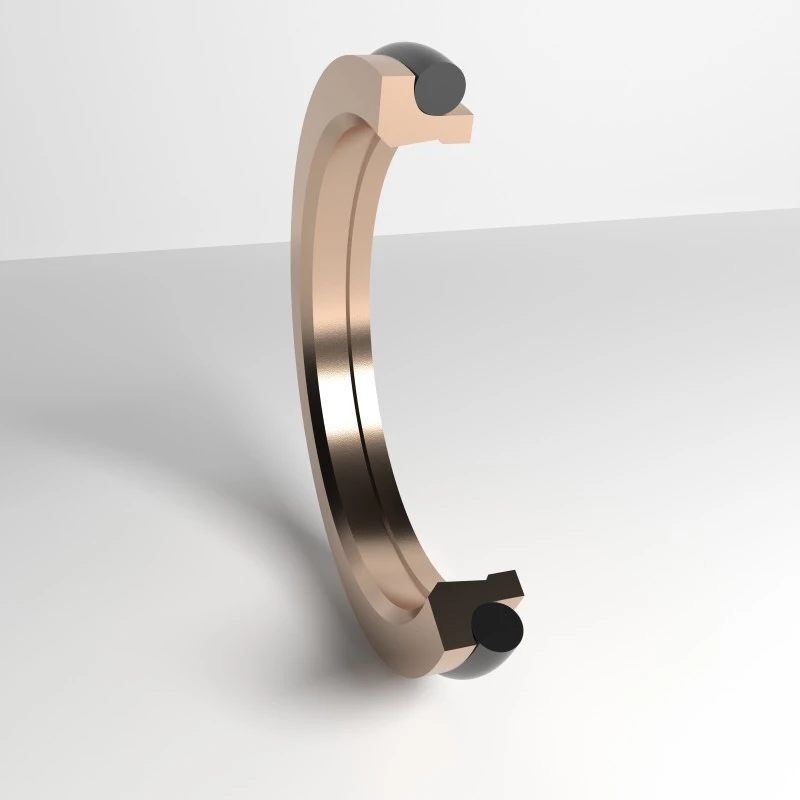

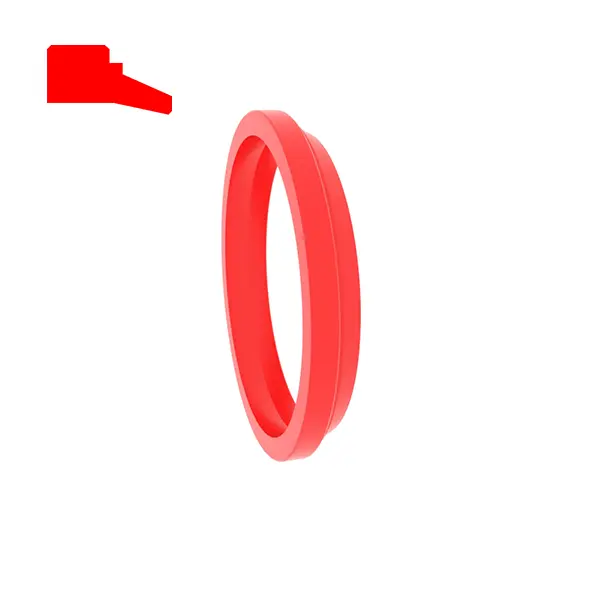

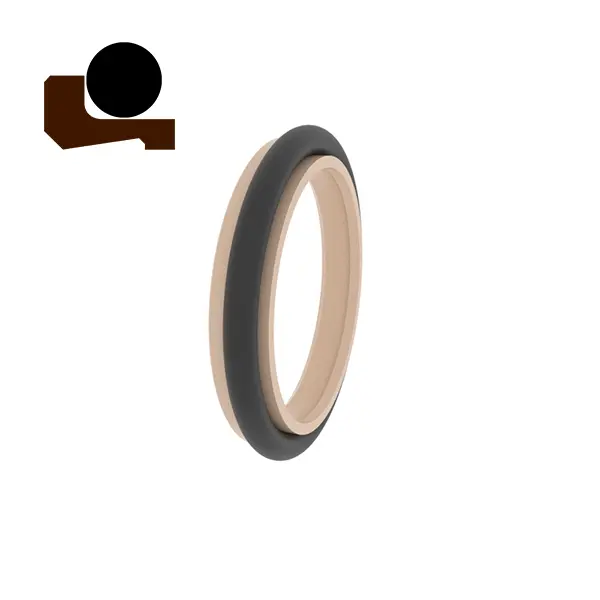

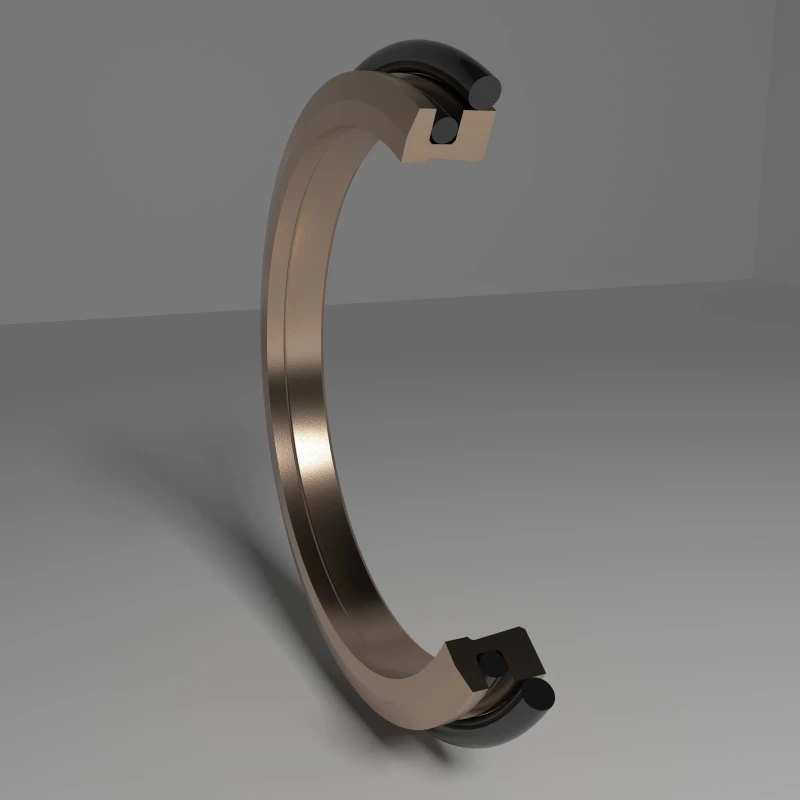

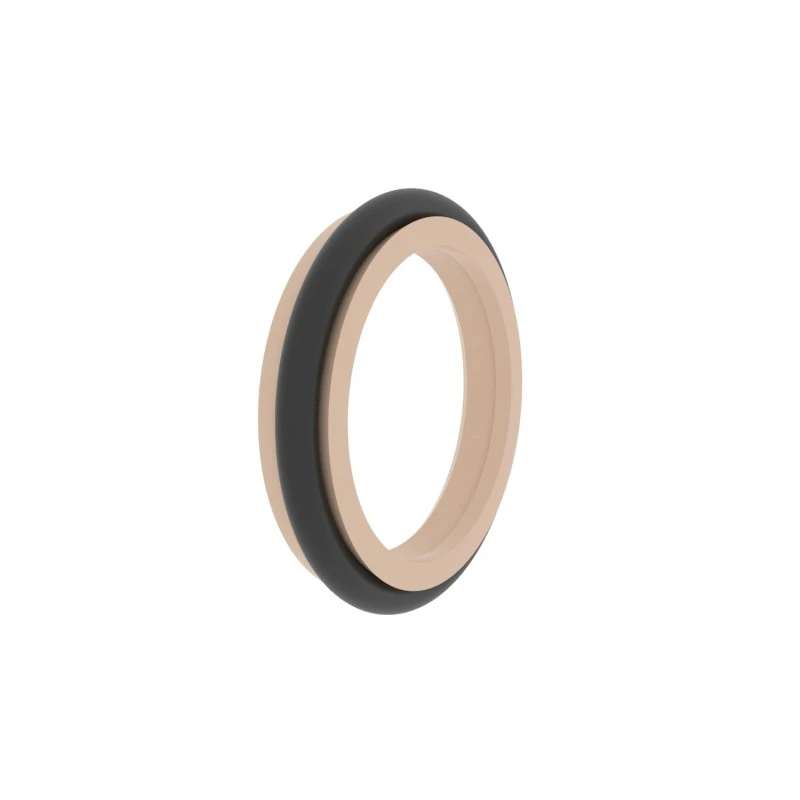

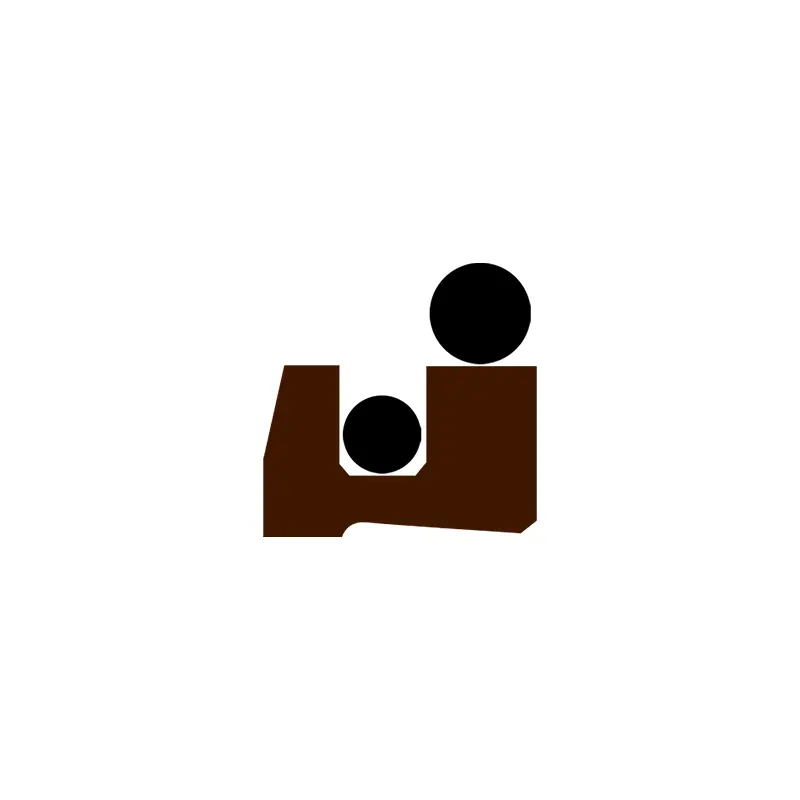

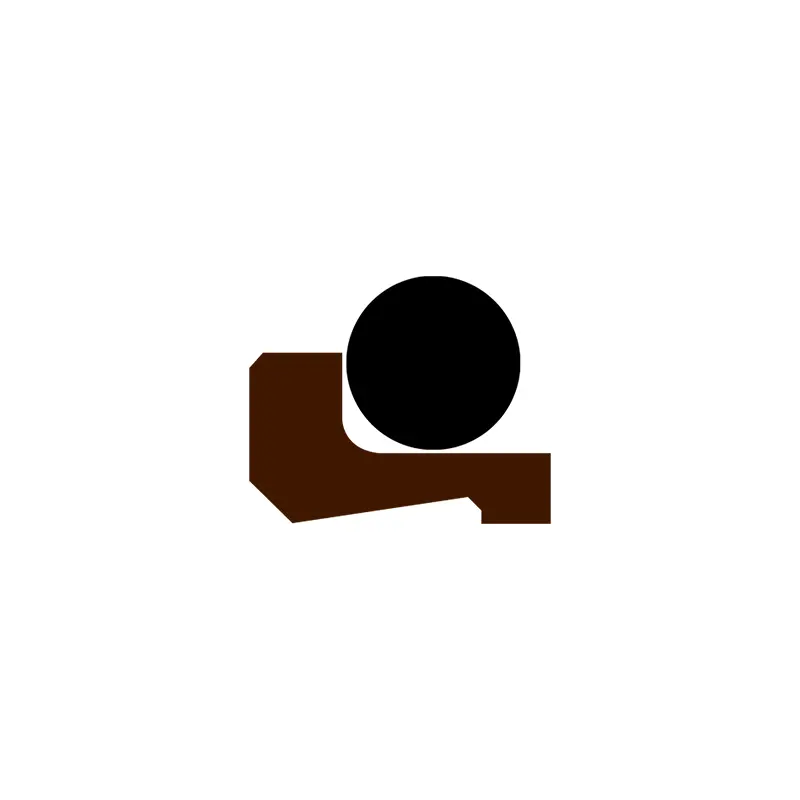

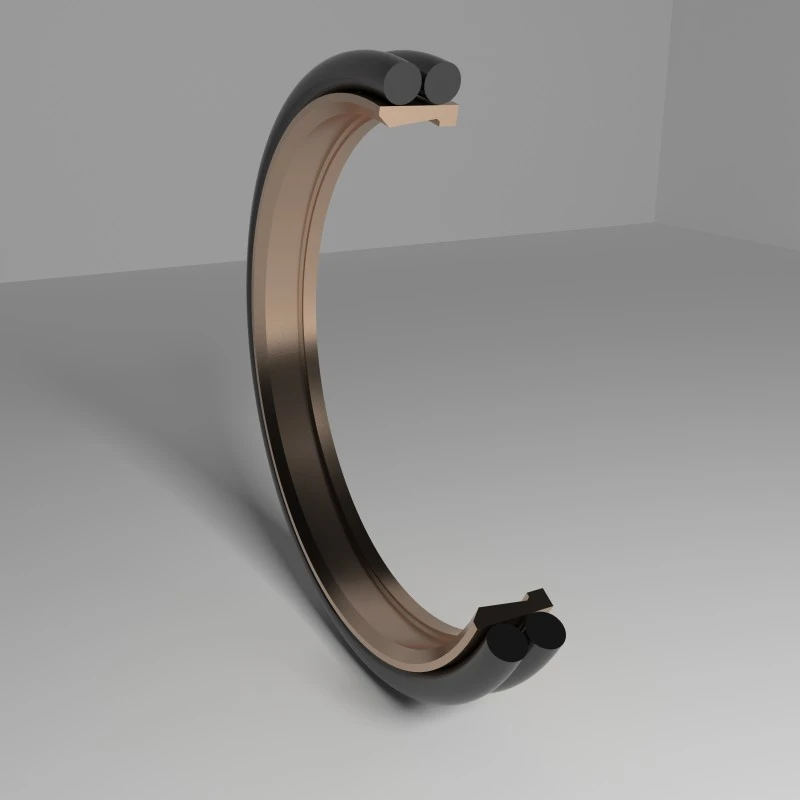

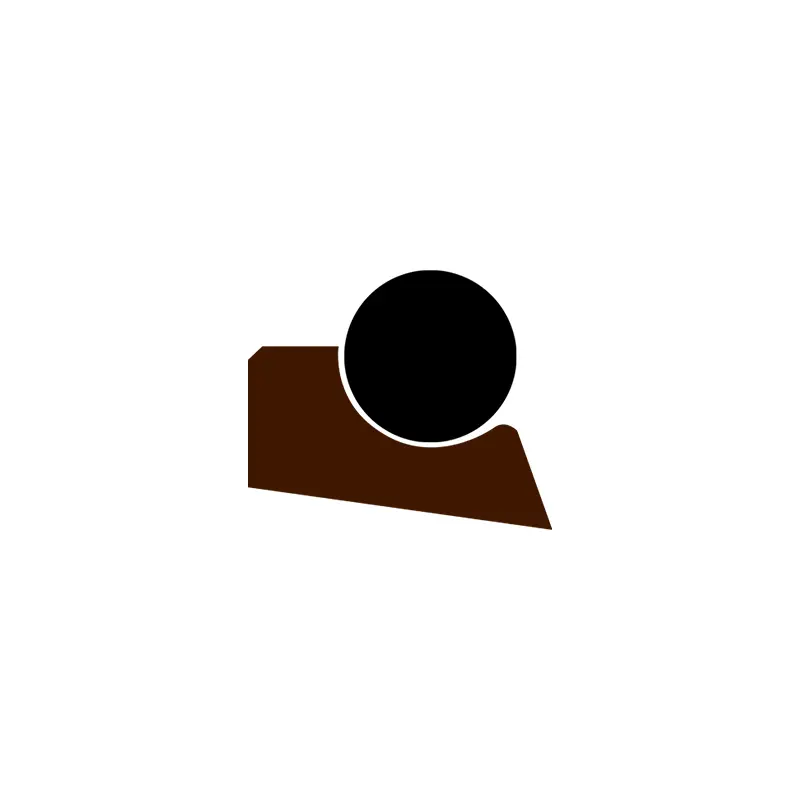

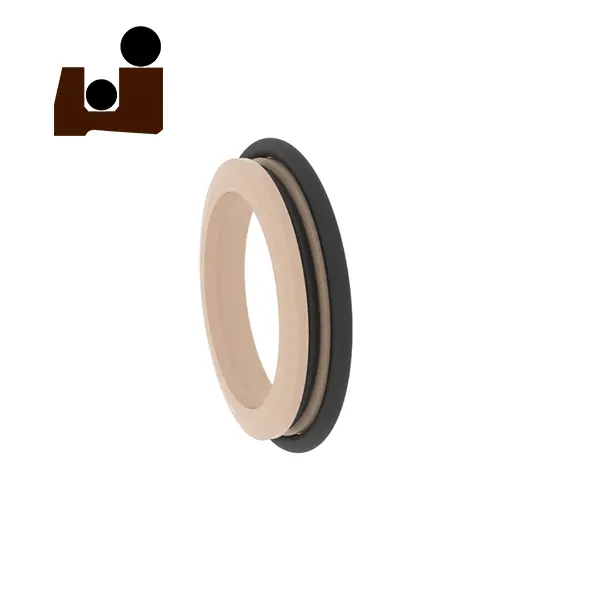

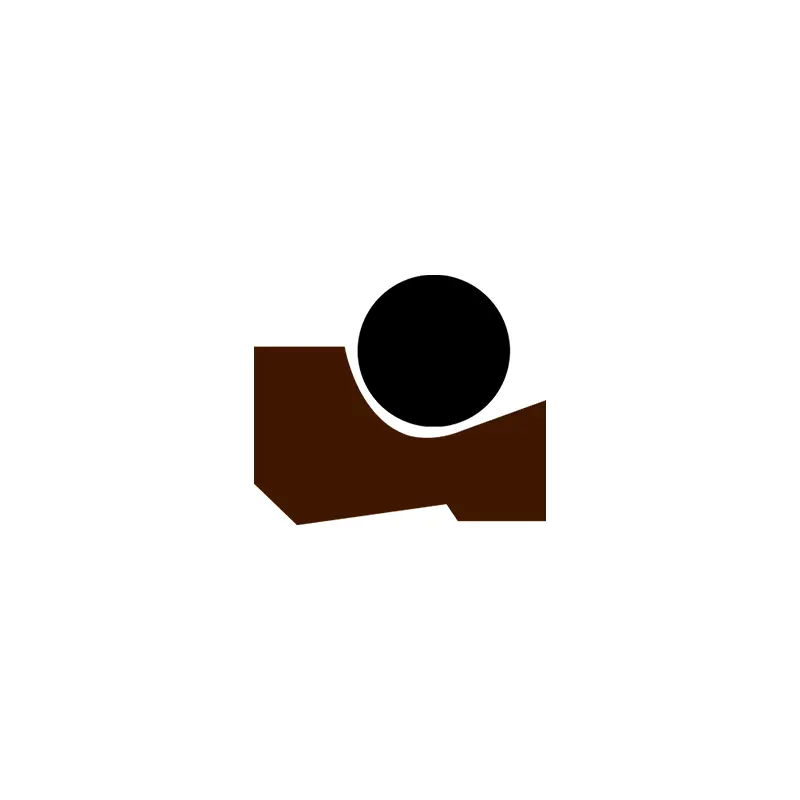

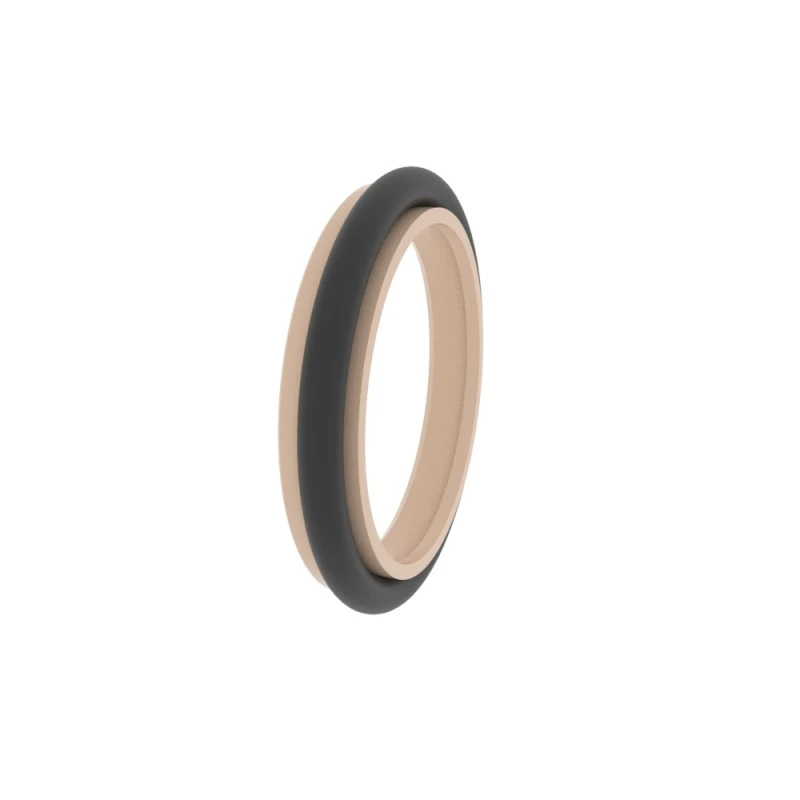

РЦА115
Величина наруџбе
Φд ...... спољни пречник
Φд1 ...... вањски пречник
Φд ...... унутрашњи пречник
Л ...... ширина Гроове-а
| Површинска завршна обрада | Р ТМАКС (μм) | РА (μм) |
| Клизна површина која одговара гуме / полиуретанским заптивачима Клизна површина подударање ПТФЕ заптивка | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Дно утора Утора | ≤6.3 ≤15 | ≤1.6 ≤3 |
| ТП Профил Дужина подршке | 50% -95% |
|
| Толеранција | |
| Φд1 Х11 | Л <10 мм +0.2 |
| Φд Х11 | Л> 10 мм +0.3 |
Примјер наређења
Модел: РЦА115
Величина утора / Укупна висина бртве прашине: 100к108.8к6
Материјал: ПТФЕ3 + НБР

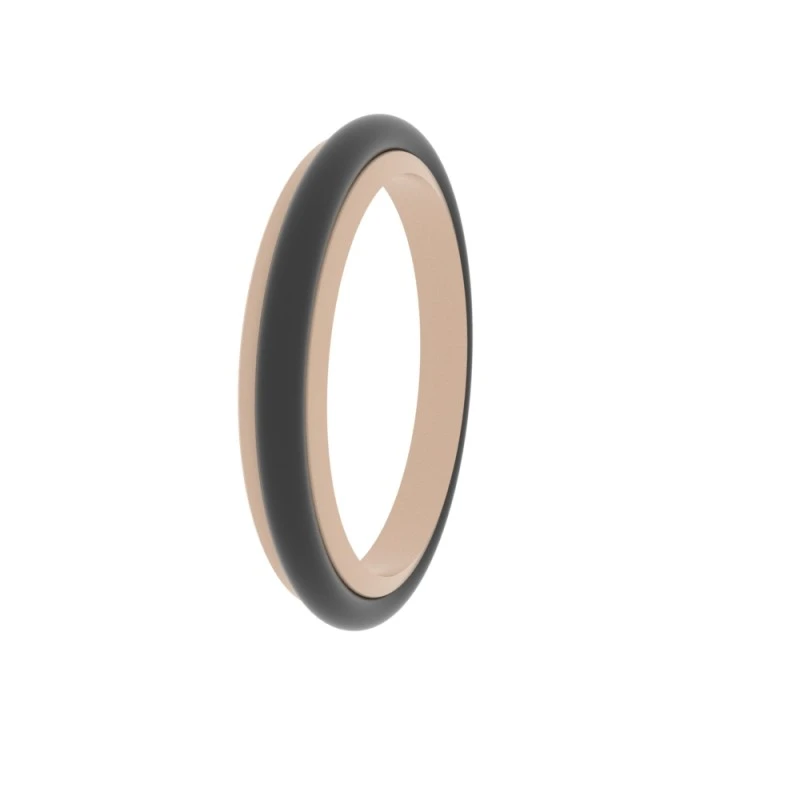

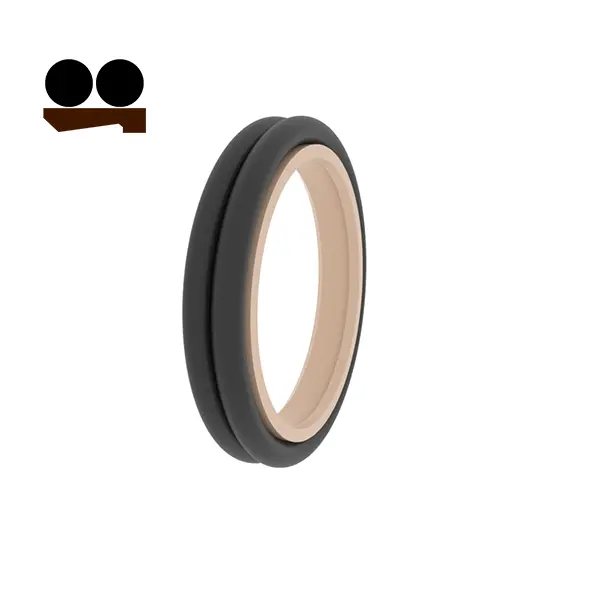

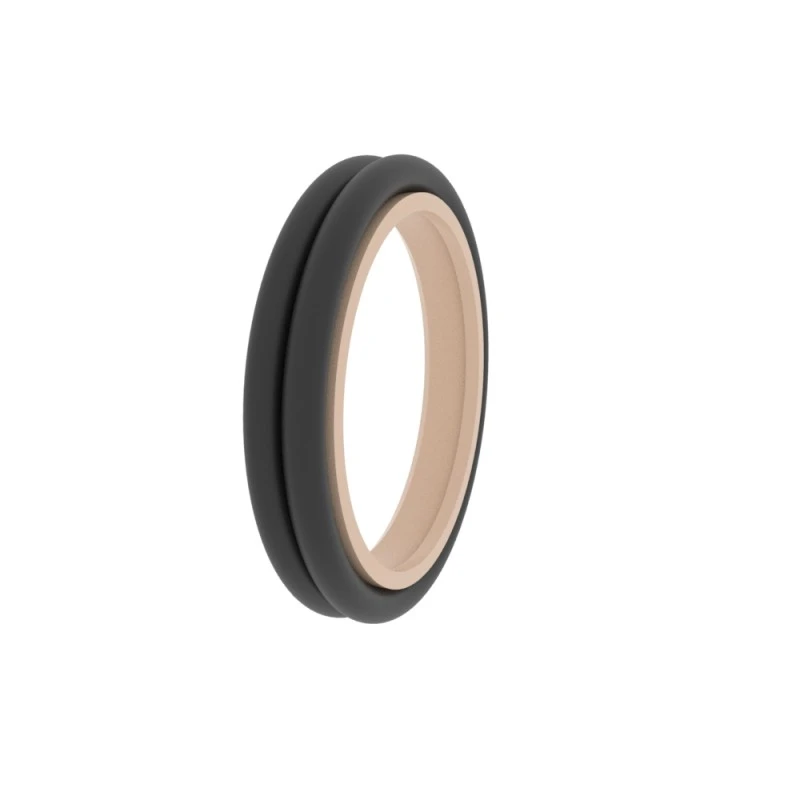

Тип бртве: РЦА115, РЦА118
Главна примена: хемијска индустрија, прехрамбена индустрија и серво вентили
Предности: ниско коефицијент трења, без пузања, мали инсталациони простор, дугог живота отпоран на хабање и одлично прилагођавање и могућности позиционирања током рада.
Материјал: тетрафлуороетилен, нитрилна гума или гума флуора
| Примери заптивача | Следе стандардне димензије утора (могу се произвести бртве за прашину било које величине у распону величине) | |||||||
 |

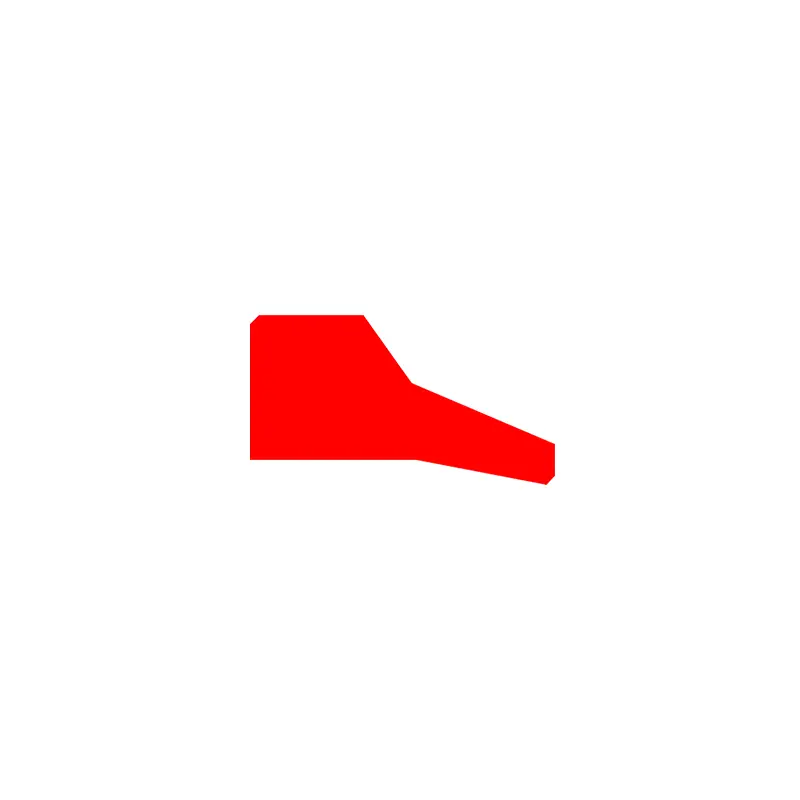

РЦА115
|
Φд | Φд | L | Д1 | a | О-прстен | |
| 6-11.9 |
Φд + 4.8 | 3.7 | Д + 1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φд + 6.8 | 5.0 | Д + 1.5 | 2 | 2.62 | |||
|

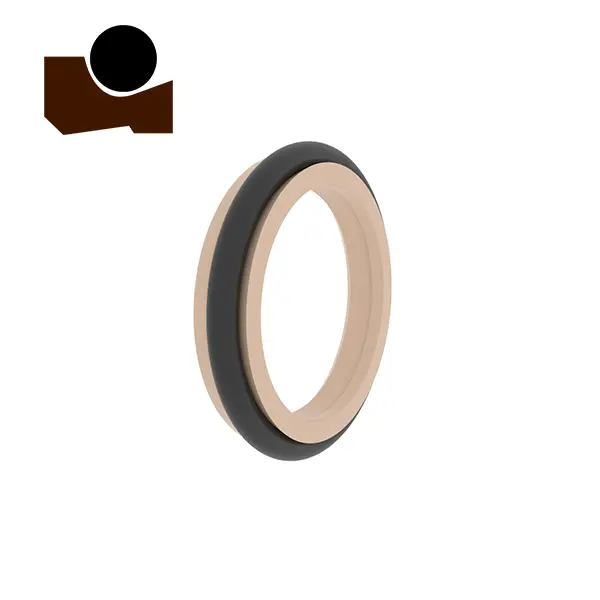

РЦА116
|
65-250.9 | Φд + 8,8 | 6.0 | Д + 1.5 | 3 | 3.53 | ||
| 251-420.9 | Φд + 12.2 | 8.4 | Д + 2 | 3 | 5.33 | |||
| 421-650.9 | Φд + 16.0 | 11.0 | Д + 2 | 4 | 7.00 | |||
| ≥150 | Φд + 20.0 | 12.0 | Д + 2.5 | 5 | 8.40 | |||
