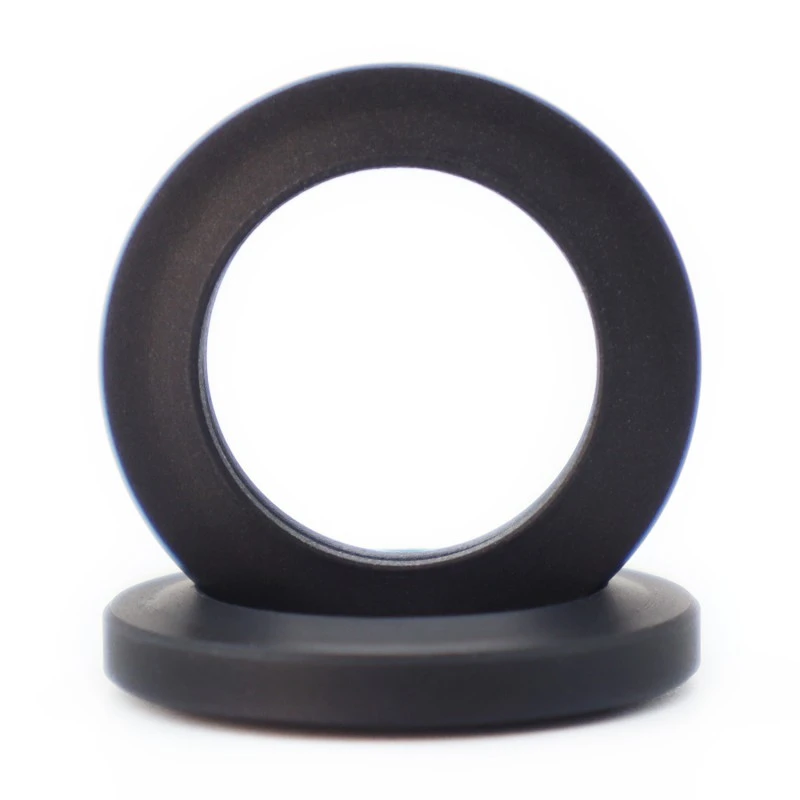

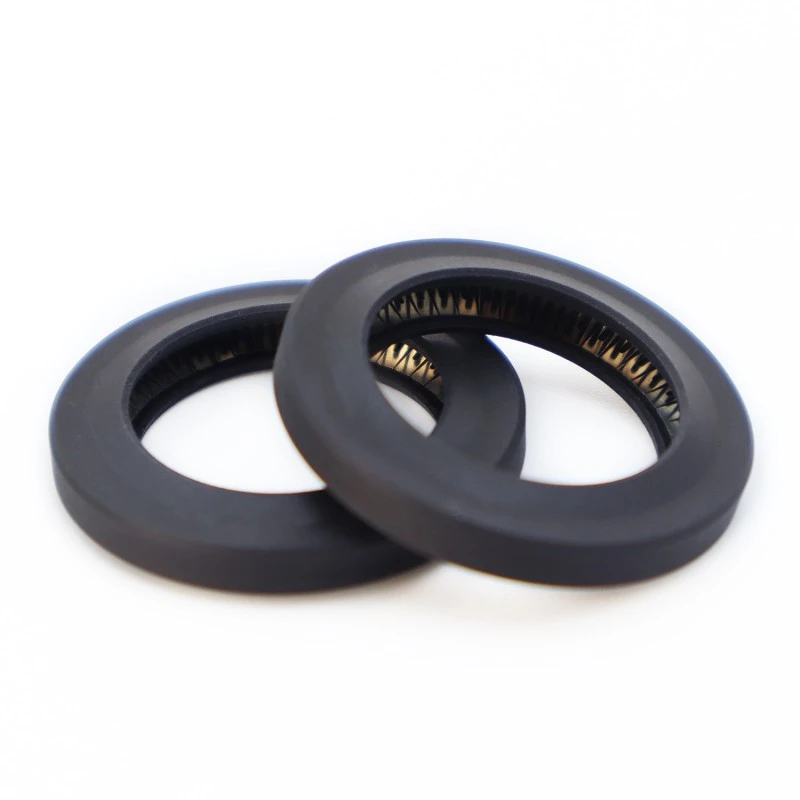

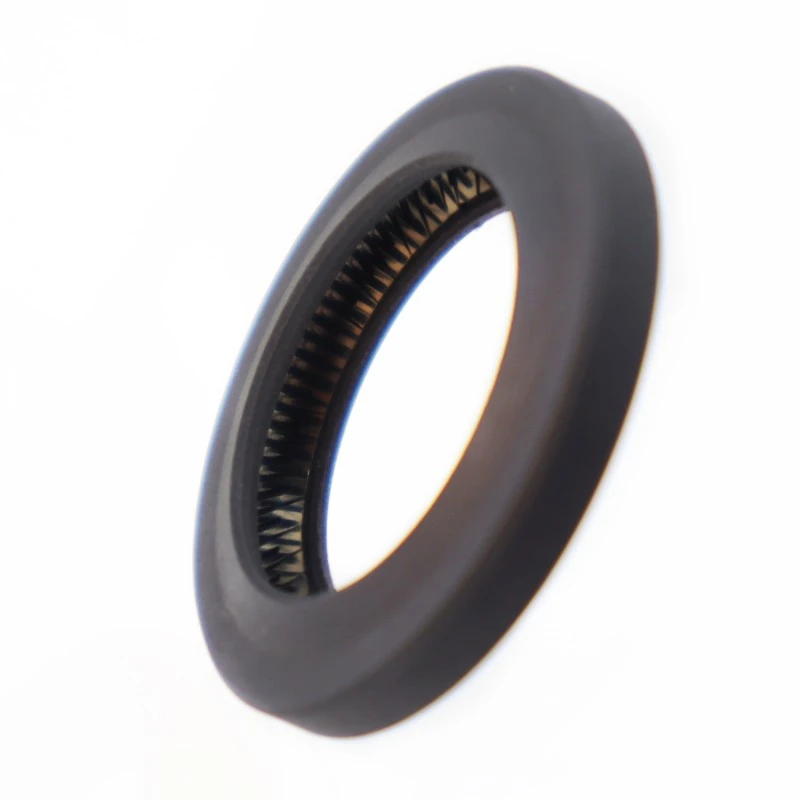

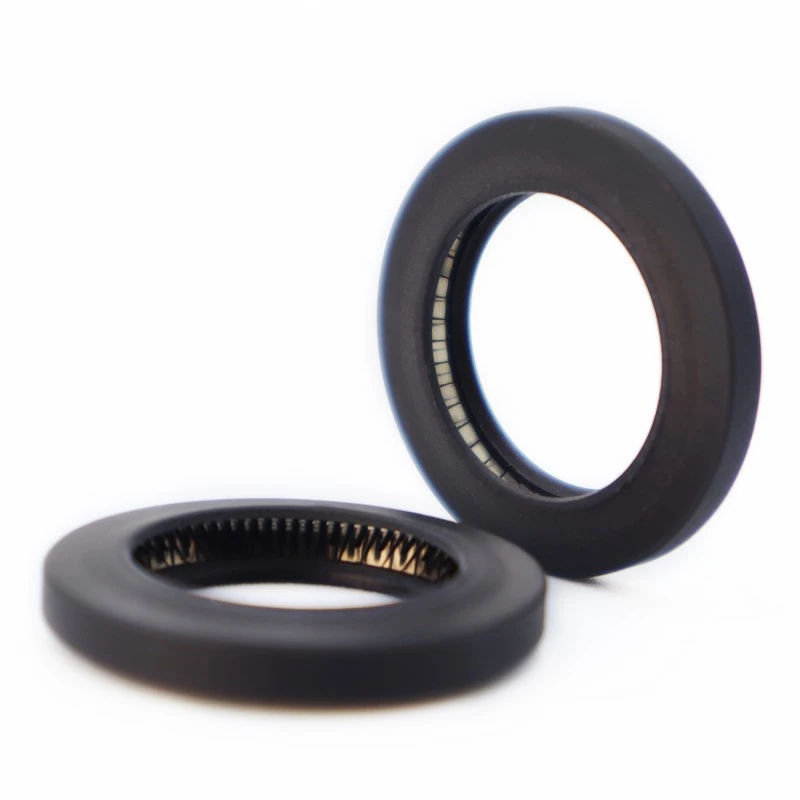

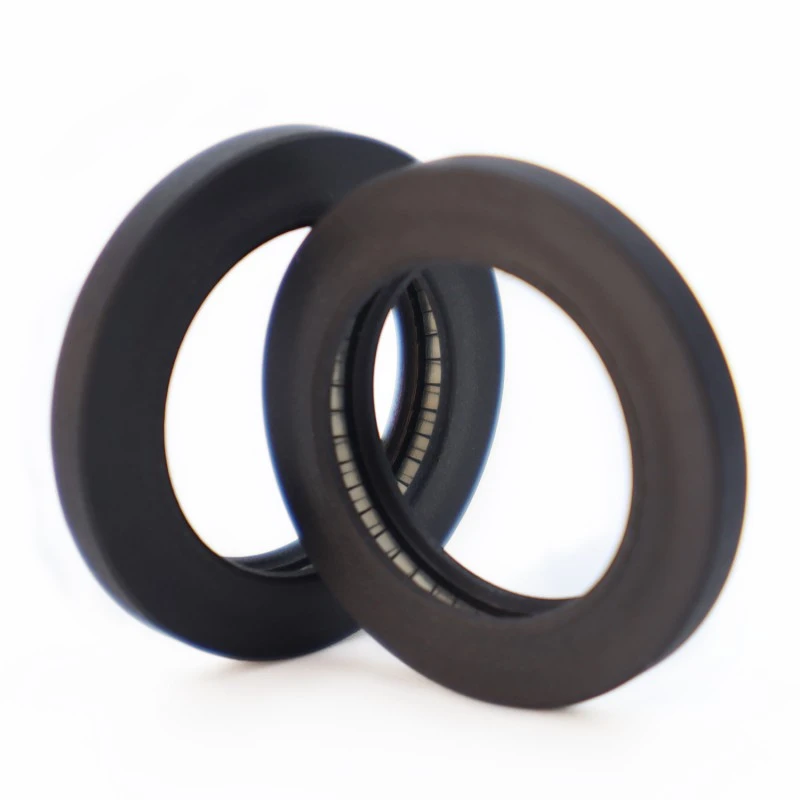

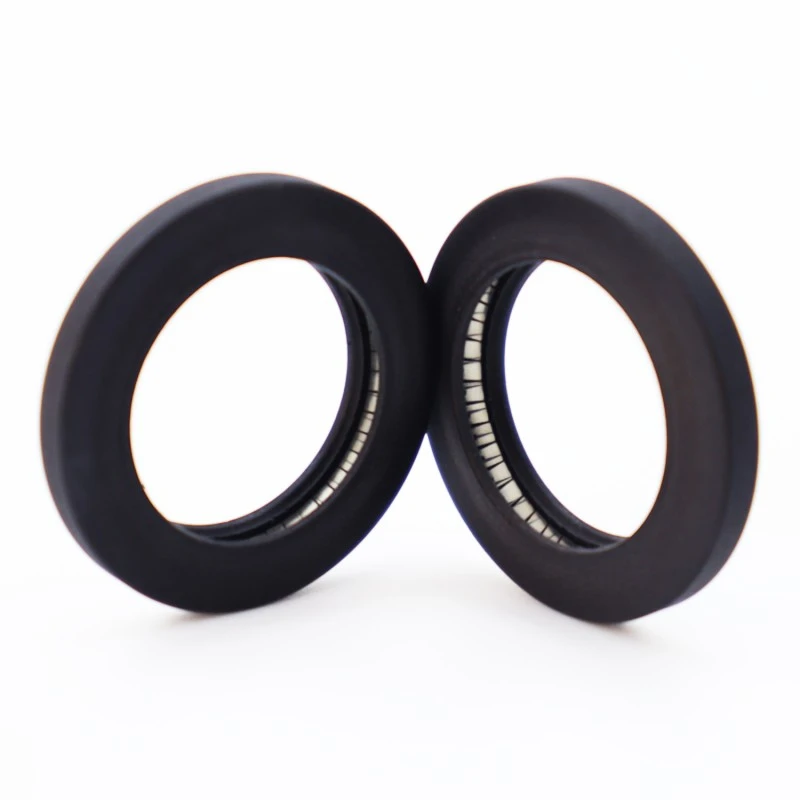

Заптивка РЦ2876 се састоји од опруге од нерђајућег челика и пластике високих перформанси. Опруга од нерђајућег челика може бити опруга у облику слова В или О. Када користите РЦ2876-Б, мора се изабрати одговарајући еластомерни материјал.
Применљиви услови рада (екстремне вредности не би требало да се јављају истовремено)
|
Притисак (МПа) |
Брзина (м/с) |
температура (°Ц) |
Средње |
||
|
РЦ2876 |
РЦ2876-Б |
- |
РЦ2876 |
РЦ2876-Б |
Све течности, хемикалије и гасови |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Избор материјала
1. Пратећи материјали за О-прстенове могу се изабрати између: Р01 Нитрилна гума (НБР), Р02 Флуорубер (ФКМ) итд.
2. Материјали заптивног прстена: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2, итд.
3. Опруге од нерђајућег челика могу се изабрати између опруга у облику слова О и опруга у облику слова В.
Пример поруџбине
РЦ2876-40-ПТФЕ4+В: Спољни пречник жлеба унутрашњег притиска је 40, материјал заптивног прстена је ПТФЕ4, опруга је опруга у облику слова В.
РЦ2876-Б-40-ПТФЕ4+Р02: Спољни пречник жлеба унутрашњег притиска је 40, материјал заптивног прстена је ПТФЕ4, одговарајући О-прстен је направљен од флуорогуме.
Напомена: Ако је потребан проширени опсег, користите серијски број.
Табела са спецификацијама (доступне су све спецификације унутар опсега параметара)
|
Серијски број |
Серијски број |
Стандардни опсег ДХ11 |
Проширени обим ДХ11 |
Дубина жлеба h-0,05 |
Ширина жлеба L+0,2 |
Заобљени углови Рмак |
|
РЦ2876-0 |
РЦ2876-Б-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
РЦ2876-1 |
РЦ2876-Б-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
РЦ2876-2 |
РЦ2876-Б-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
РЦ2876-3 |
РЦ2876-Б-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
РЦ2876-4 |
РЦ2876-Б-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
РЦ2876-5 |
РЦ2876-Б-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
