Перформансе и апликације

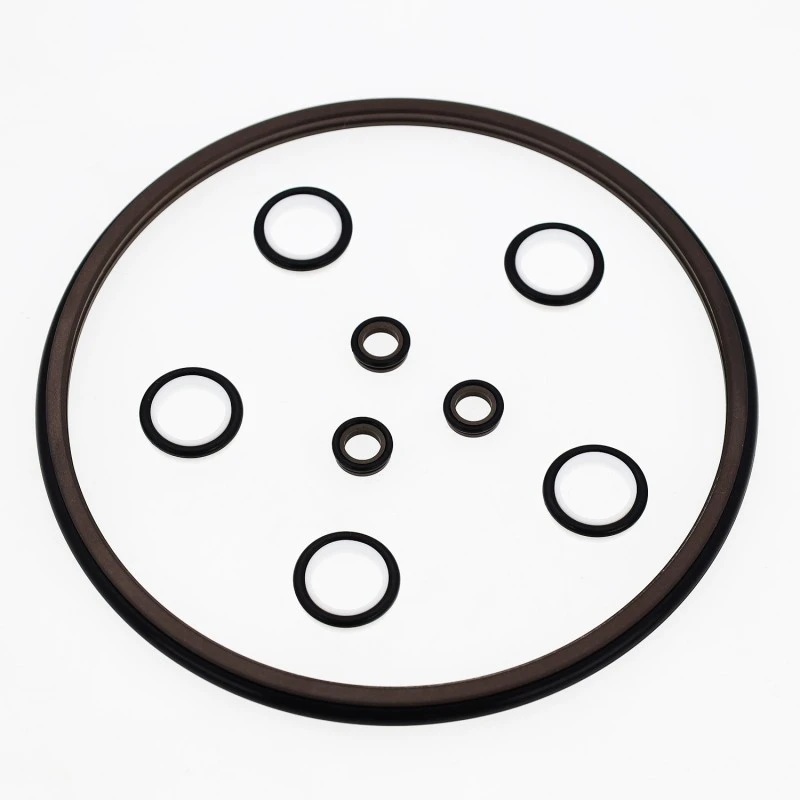

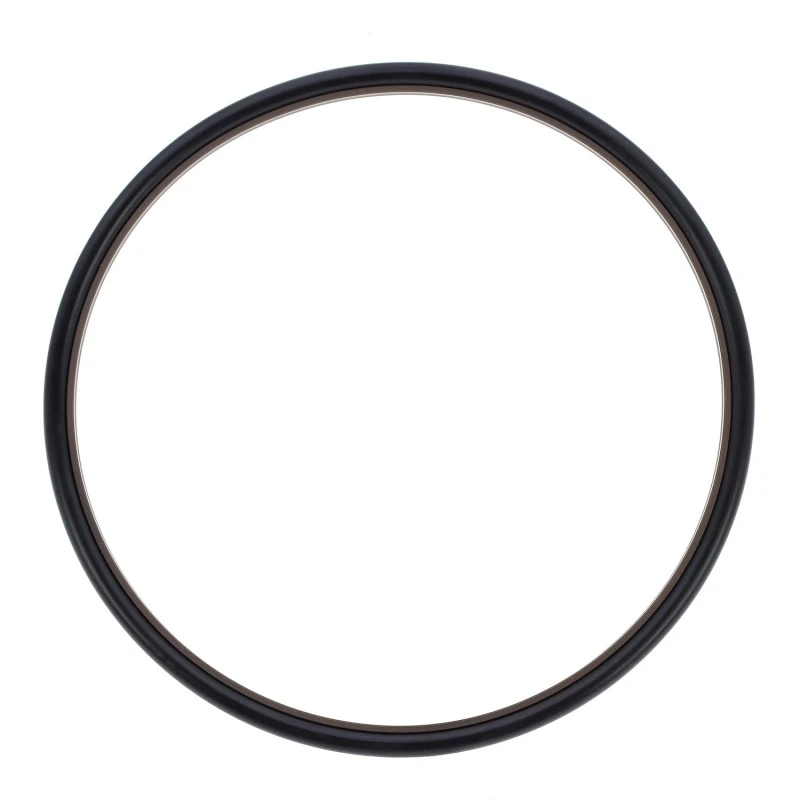

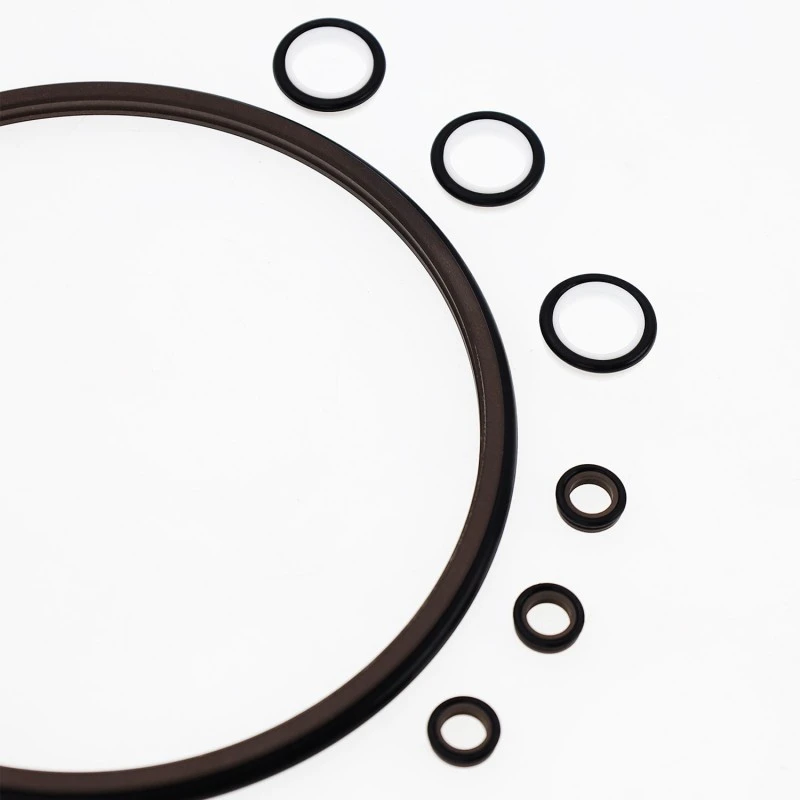

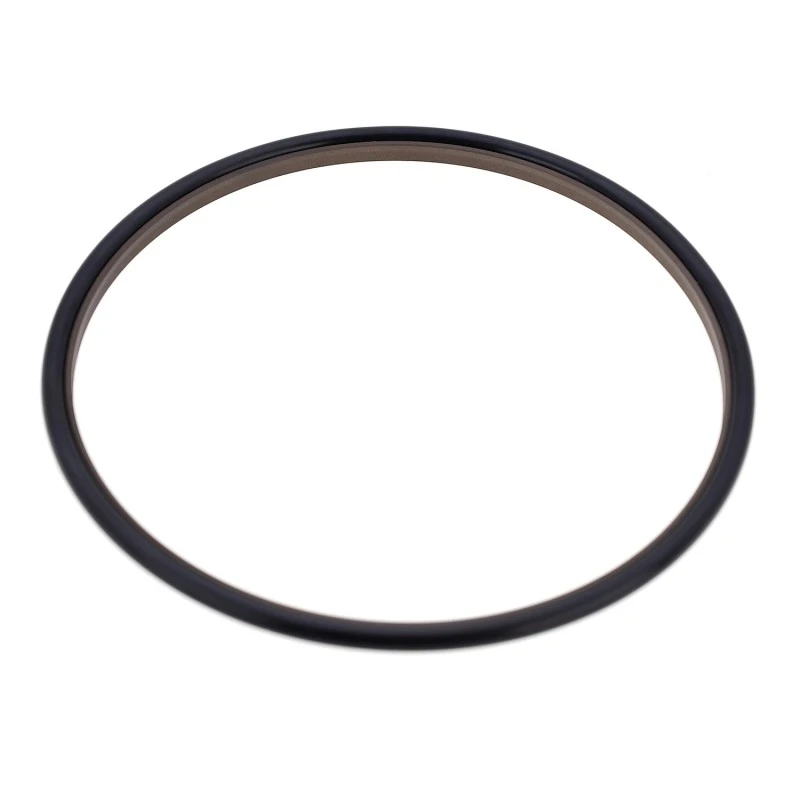

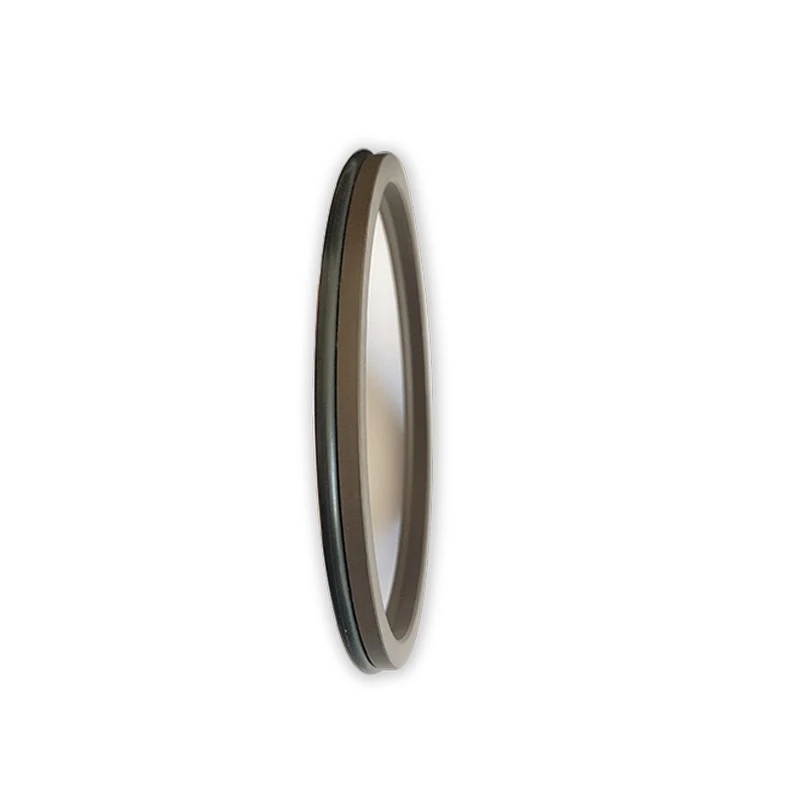

Комбинована заптивка брисача са двоструком усном је двосмерна заптивка брисача која се састоји од ПТФЕ-пуњеног прстена за брисаче са двоструком усном и О-прстена. О-прстен обезбеђује предоптерећење, компензујући хабање ПТФЕ прстена. Погодан је за повратна, осцилирајућа или спирална кретања.
Услови рада
|
Прессуре Мпа |
Температура °Ц |
Брзина м/с |
Средње |
|
- |
-35~+100 (одговарајући О-прстен НБР) |
6 |
Хидраулично уље, емулзија, вода итд. |
|
-20~+200 (одговарајући О-прстен ФКМ) |
Пример наручивања
Наручите модел РЦФ02-80-ПТФЕ3-Р01
РЦФ02 – Модел 80 – Пречник осовине ПТФЕ3 – Модификовани ПТФЕ РО1 опште намене – Одговарајући код гуменог материјала
Нитрил (НБР) - Р01, флуороугљеник (ФКМ) - РО2

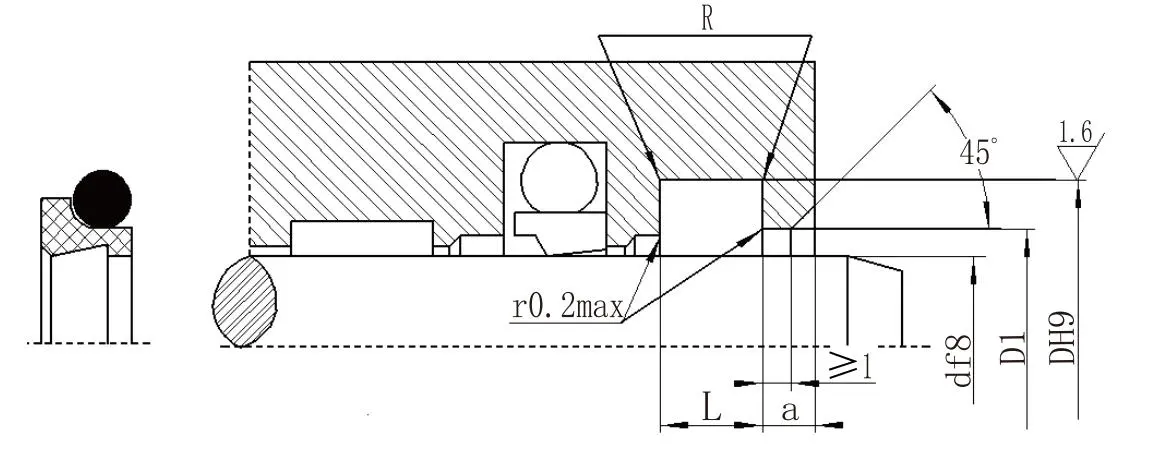

Табела параметара спецификације (могу се обезбедити производи било које величине унутар опсега параметара)
|
Опсег пречника осовине д ф8 |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0.2 |
Пречник отворене рупе D1Х11 |
Ширина отворене рупе а≥ |
Заобљени углови Р≤ |
Пречник жице О-прстена d0 |
|
4~11 |
д+4.8 |
3.7 |
д+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
д+6.8 |
5.0 |
д+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
д+8.8 |
6.0 |
д+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
д+12.2 |
8.4 |
д+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
д+16,0 |
11.0 |
д+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
д+20,0 |
14.0 |
д+2.5 |
5 |
2.0 |
8.60 |
