Крајну прирубницу подневене бртве које смо покренули укључују различите моделе, по сваком са сопственим пододјељцима. Сви су строго развијени, произведени и тестирани.

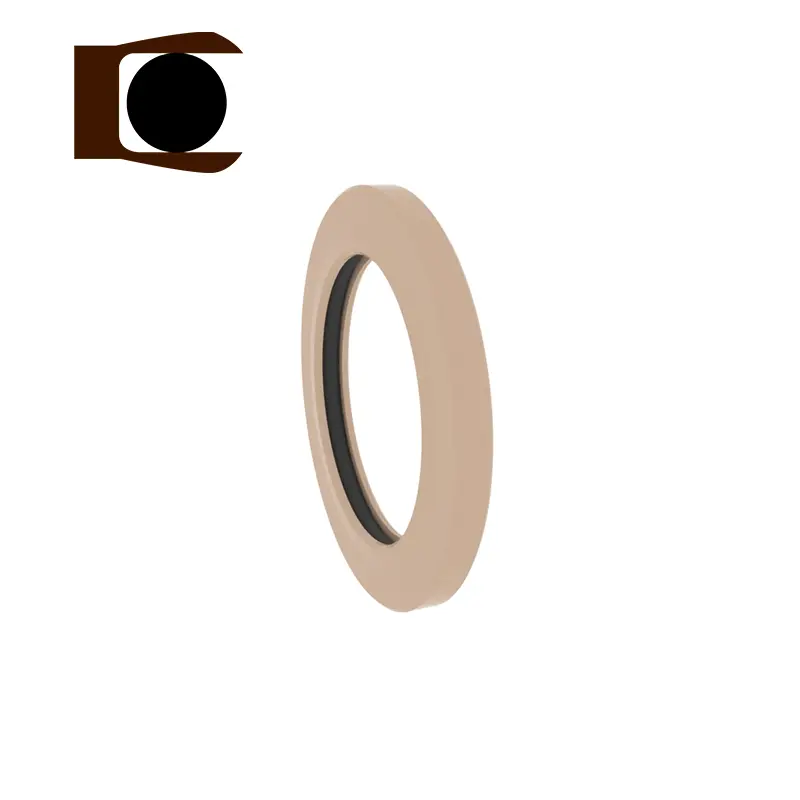

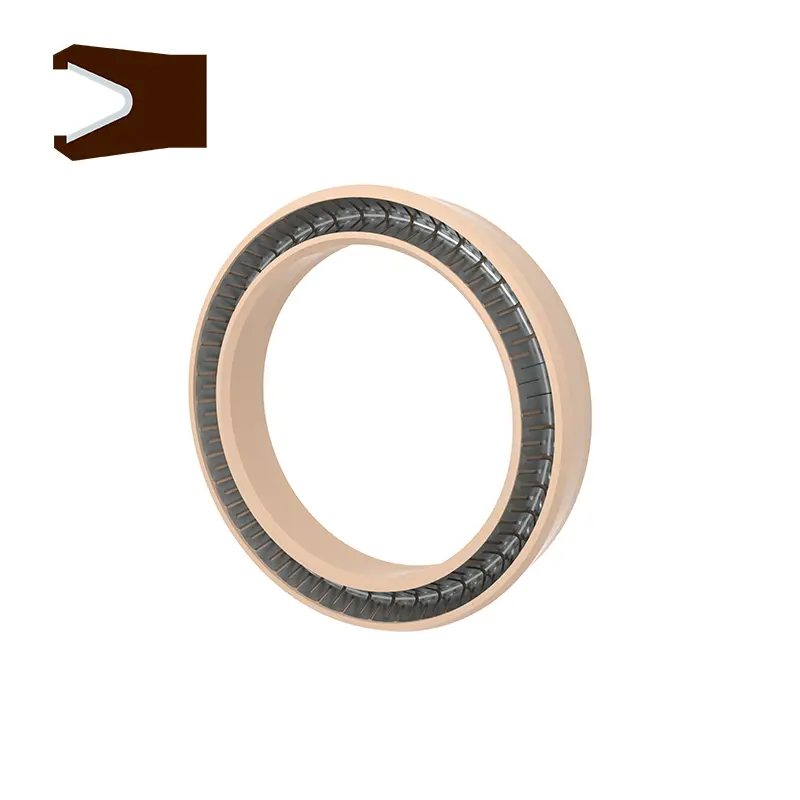

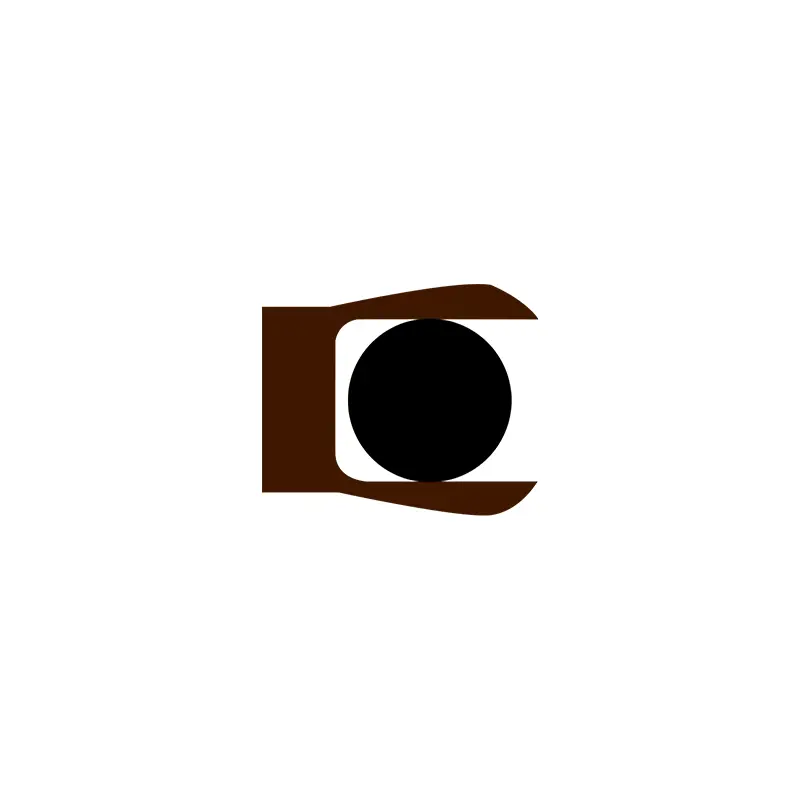

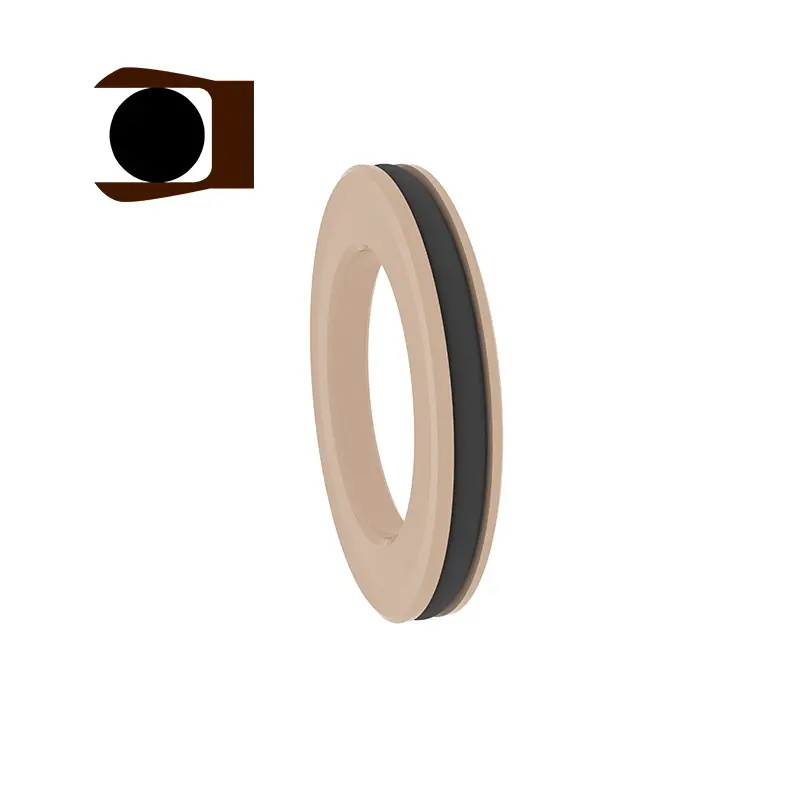

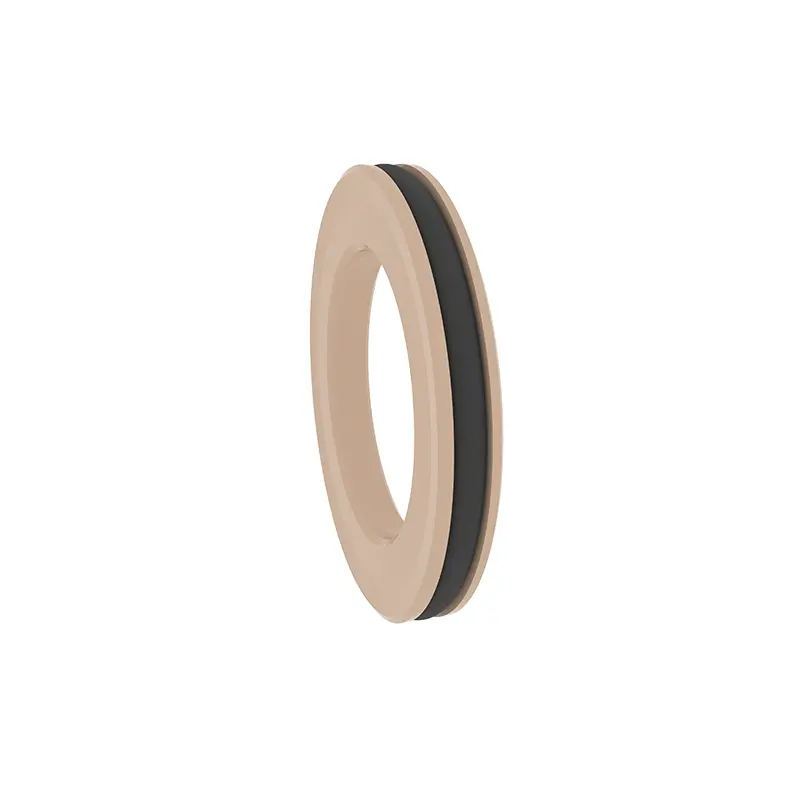

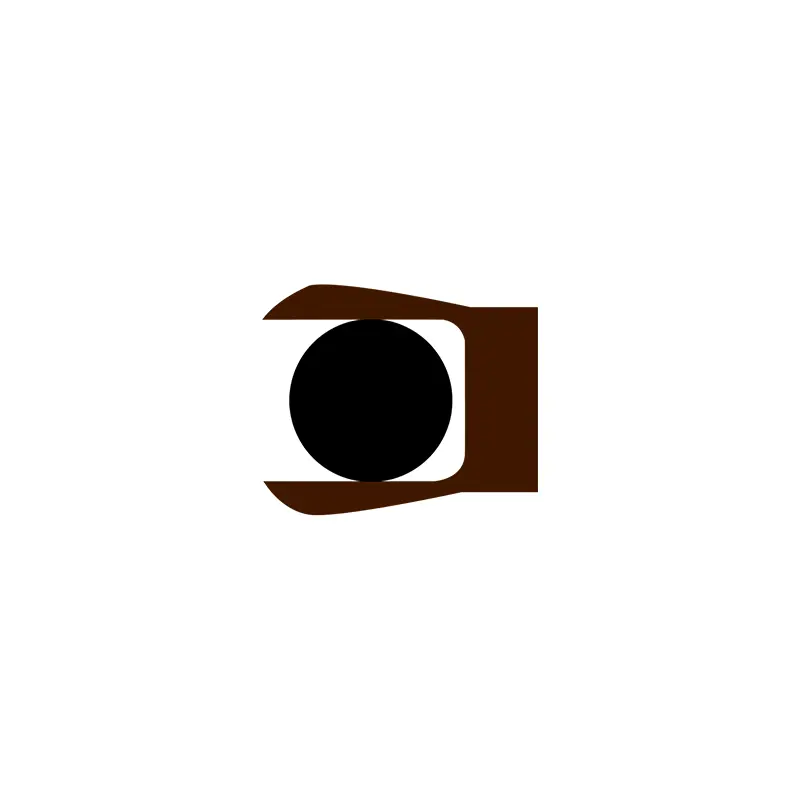

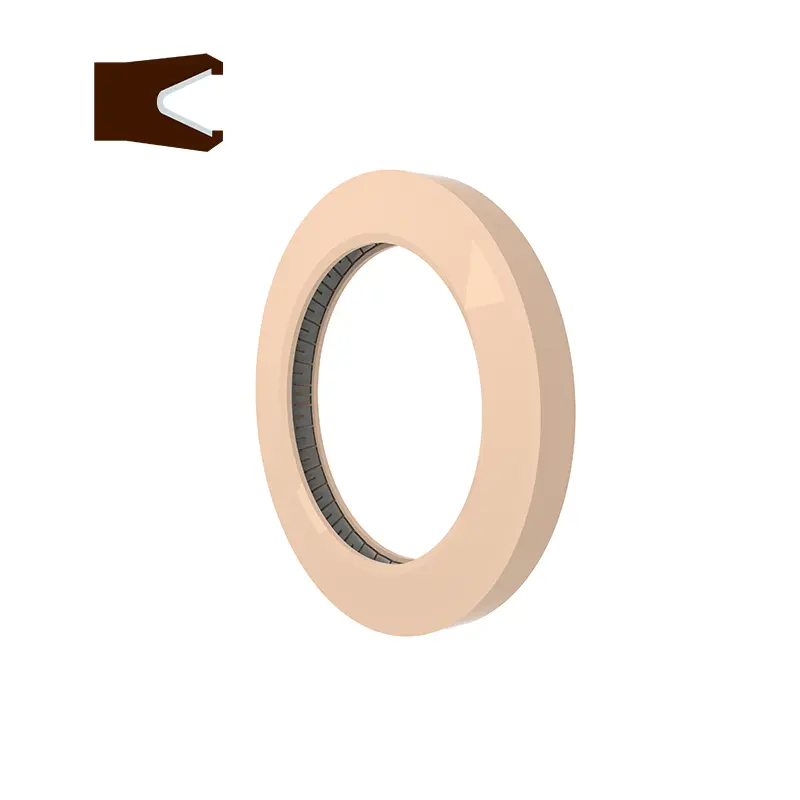

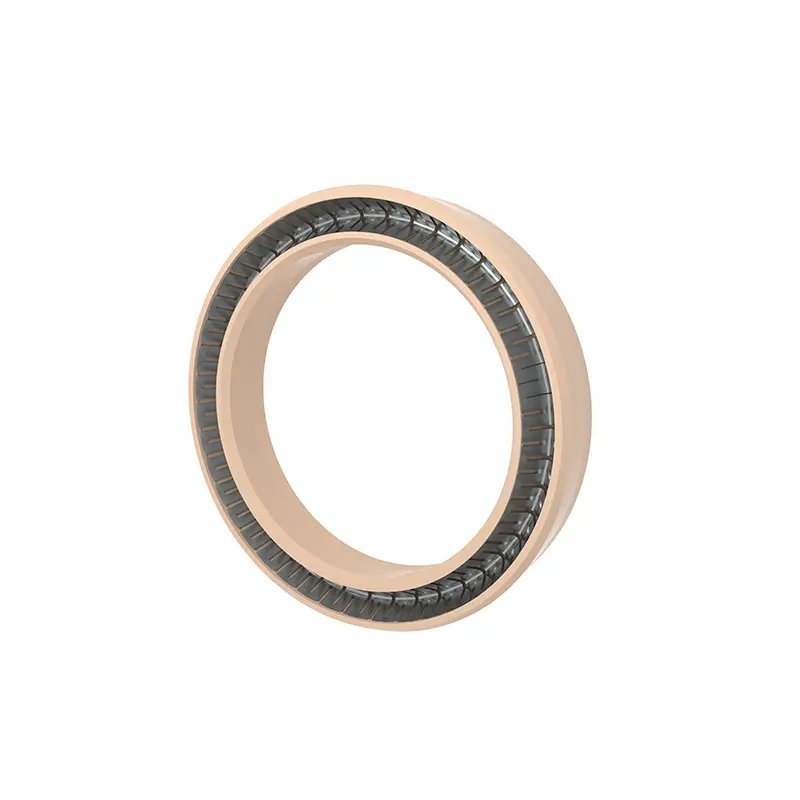

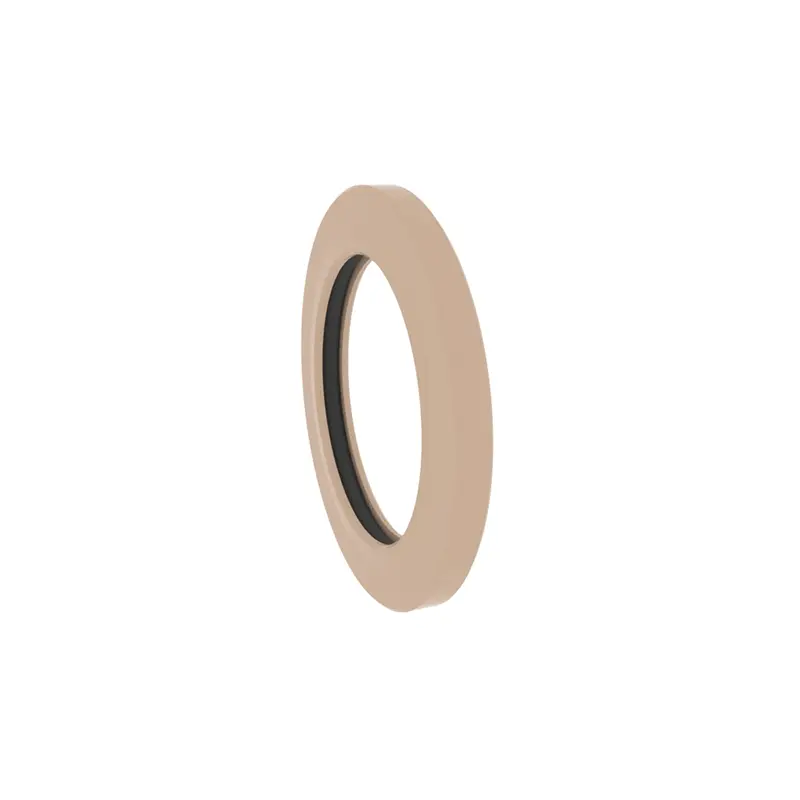

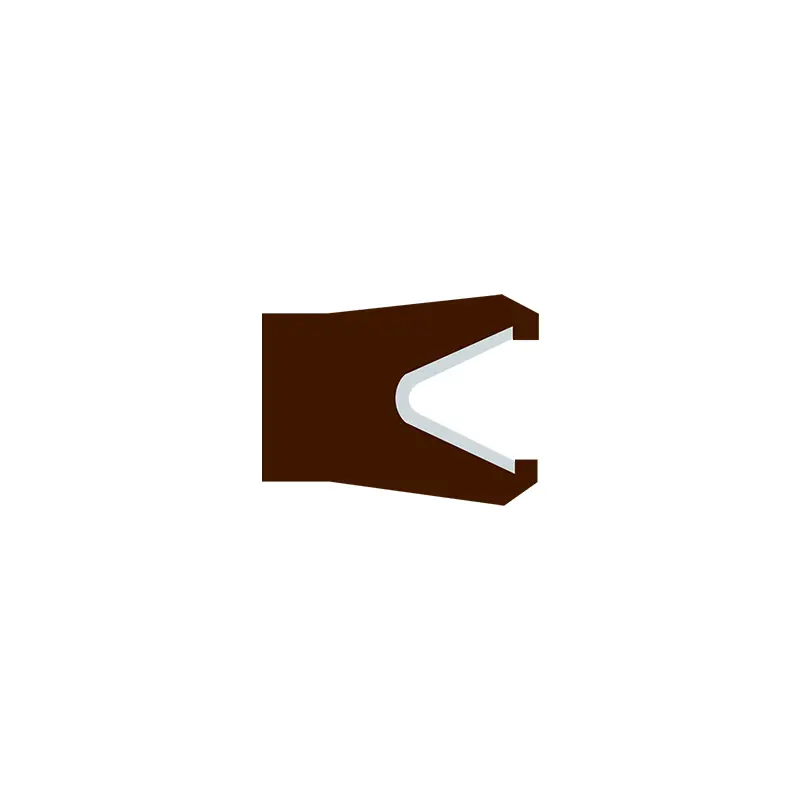

РЦ2876 и РЦ2877 су пан-пломбе, а РЦ2876-Б и РЦ2877-Б су комбиноване бртве у облику слова И. Две различите поделе између сваког модела имају исти утор и могу се изменити. Погодни су за аксијални (крајњи) и прирубнице једносмјерног статичког заптивача и могу се користити на местима где храпавост површине није идеална. Две пан-печати састоје се од нехрђајућег челичног опруга и високе функцијске пластике. Спрингс од нехрђајућег челика могу се одабрати као опруге у облику слова В и О-у облику слова. А када користите РЦ2876-Б и РЦ2877-Б, потребно је разумно одабрати одговарајуће еластомерне материјале.
Карактеристике и апликације производа:
РЦ2876
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак МПА | Брзина м / с | Температура ℃ | Средњи | ||
| РЦ2876 | РЦ2876-Б | - | РЦ2876 | РЦ2876-Б | Све течности, хемикалије, гасови |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
Избор материјала
1. Поклањање о-прстенастих материјала могу бити: Р01 нитрилна гума (НБР), Р02 Флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд.

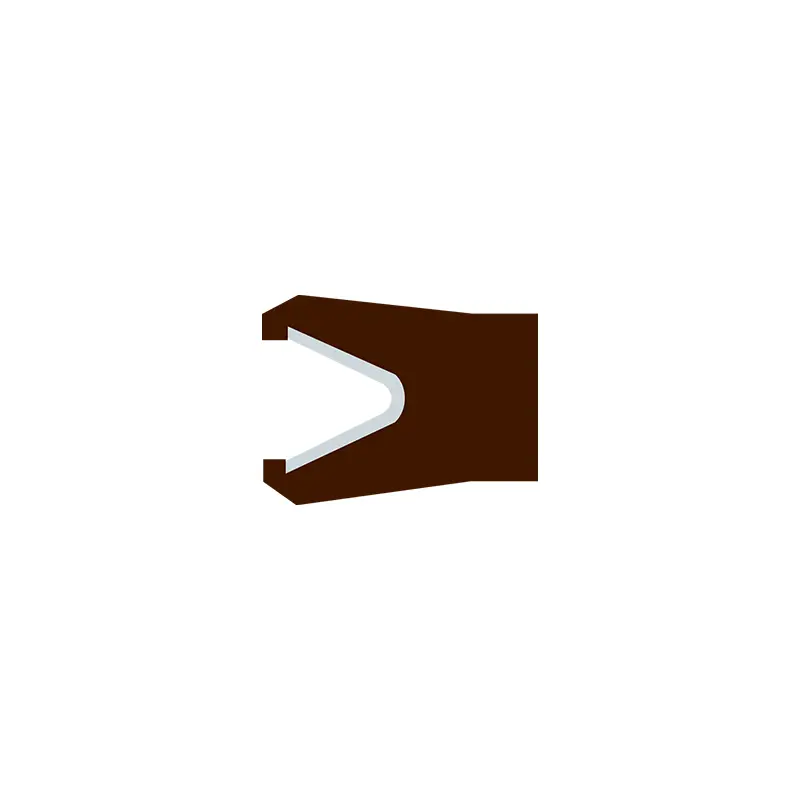

3. Спрингс од нехрђајућег челика могу се одабрати са опруга у облику слова и В-у облику слова В.
Примјер наређења
РЦ2876-40-ПТФЕ4 + В Спољни пречник унутрашњег притиска Гроове је 40, материјал за заптивање прстена је ПТФЕ4, а пролеће је пролеће у облику слова В
РЦ2876-Б-40-ПТФЕ4 + Р02 спољни пречник утора за унутрашњи притисак је 40, материјал за заптивање прстена је ПТФЕ4, а одговарајући О-прстен је флуороруббер
Напомена: Ако одаберете проширени распон, користите број серије.

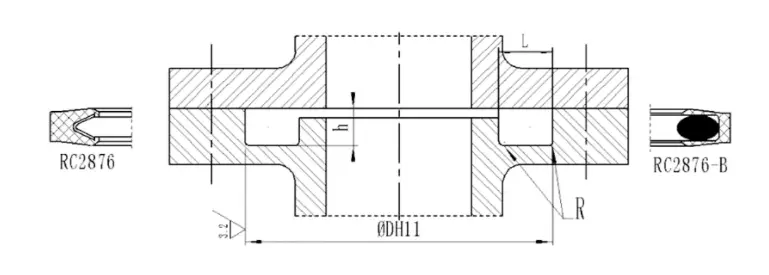

| Серијски број | Серијски број | Стандардни опсег ДХ11 | Продужени домет ДХ11 | Дубина утора хмерово-0.05 | Гроове ширина Л+0.2 | Округли углови Рмак |
| РЦ2876-0 | РЦ2876-Б-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| РЦ2876-1 | РЦ2876-Б-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| РЦ2876-2 | РЦ2876-Б-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| РЦ2876-3 | РЦ2876-Б-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| РЦ2876-4 | РЦ2876-Б-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| РЦ2876-5 | РЦ2876-Б-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
РЦ2877
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак МПА | Брзина м / с | Температура ℃ | Средњи | ||
| РЦ2877 | РЦ2877-Б | - | РЦ2877 | РЦ2877-Б | Све течности, хемикалије, гасови |
| <40 | <80 | -200 ~ + 250 | -35 ~ + 250 | ||
1. Поклањање о-прстенастих материјала могу бити: Р01 нитрилна гума (НБР), Р02 Флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд.
3. Спрингс од нехрђајућег челика могу се одабрати са опруга у облику слова и В-у облику слова В.
Примјер наређења
РЦ2877-40-ПТФЕ4 + В Унутрашњи пречник спољног притиска Гроове је 40, материјал за бртвљење је ПТФЕ4, а пролеће од нехрђајућег челика је пролеће у облику слова В у облику слова В
РЦ2877-Б-40-ПТФЕ4 + Р02 Унутрашњи пречник спољног притиска Гроове је 40, материјал за заптивање прстена је ПТФЕ4, а одговарајући О-прстен је флуороруббер
Напомена: Ако одаберете проширени распон, користите број серије.

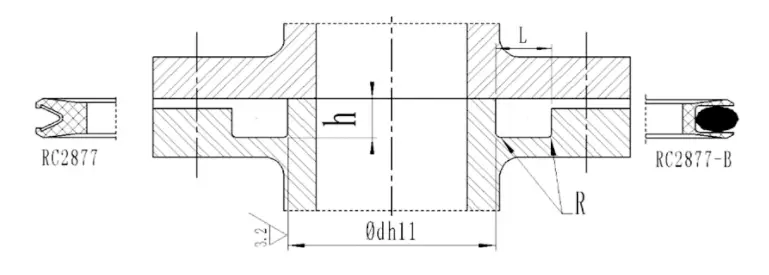

| Серијски број | Серијски број | Стандардни опсег д х11 | Продужени домет ДХ11 | Дубина утора хмерово-0.05 | Гроове ширина Л+0.2 | Округли углови Рмак |
| РЦ2877-0 | РЦ2877-Б-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| РЦ2877-1 | РЦ2877-Б-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| РЦ2877-2 | РЦ2877-Б-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| РЦ2877-3 | РЦ2877-Б-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| РЦ2877-4 | РЦ2877-Б-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| РЦ2877-5 | РЦ2877-Б-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
