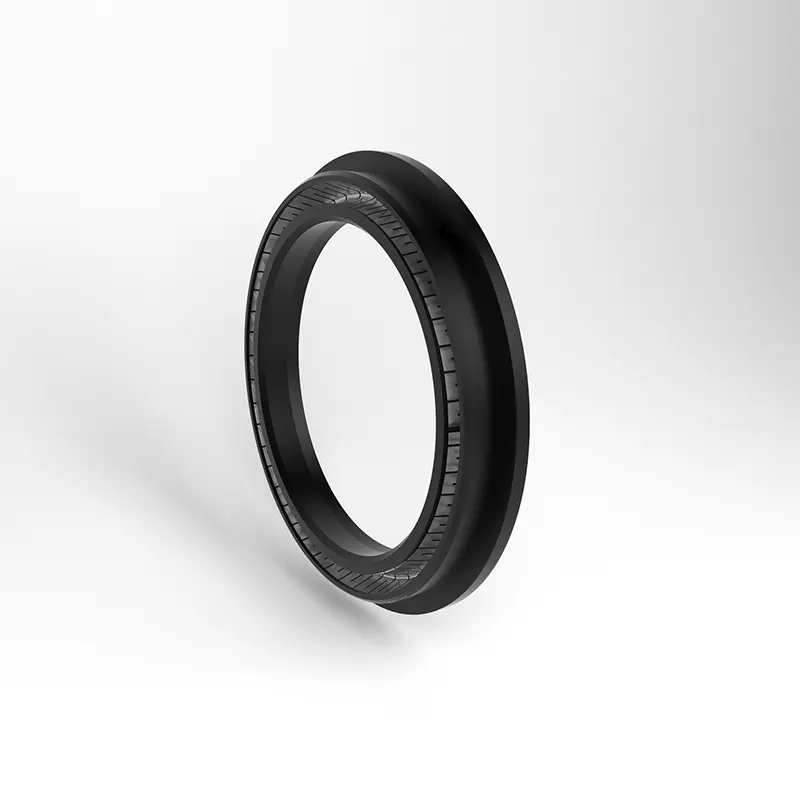

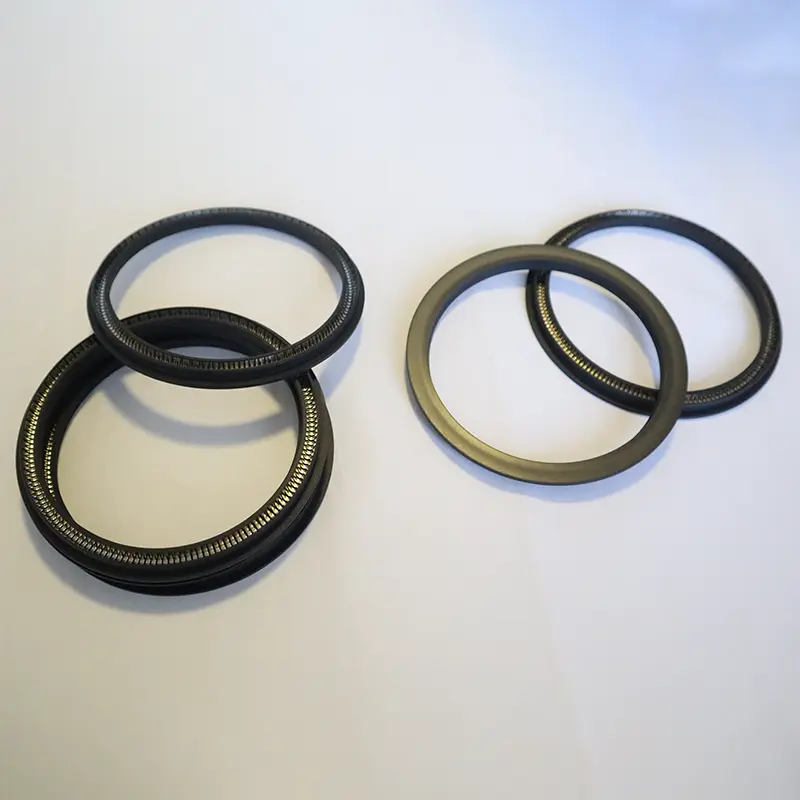

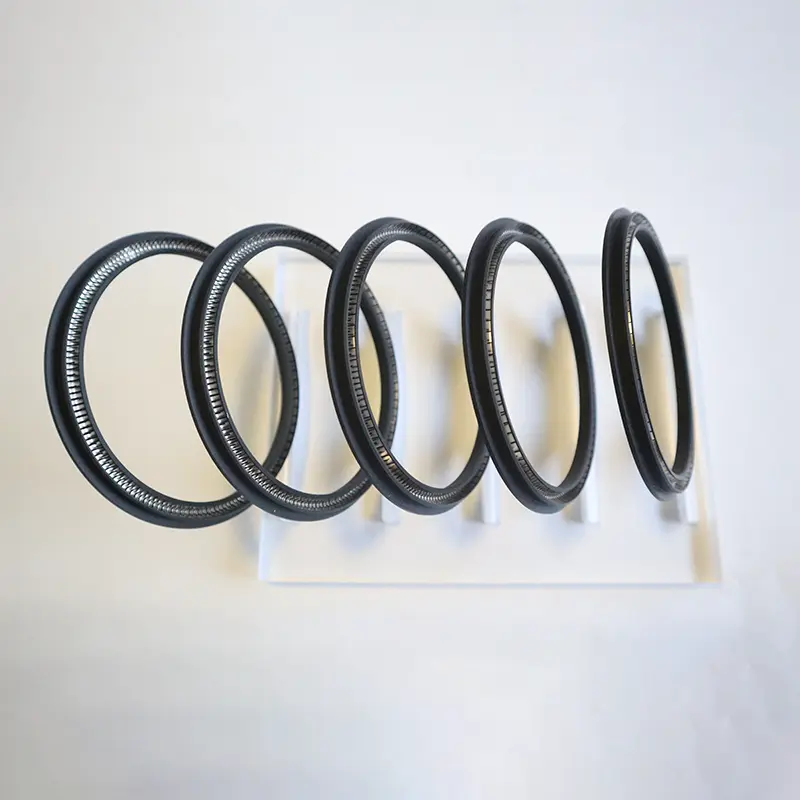

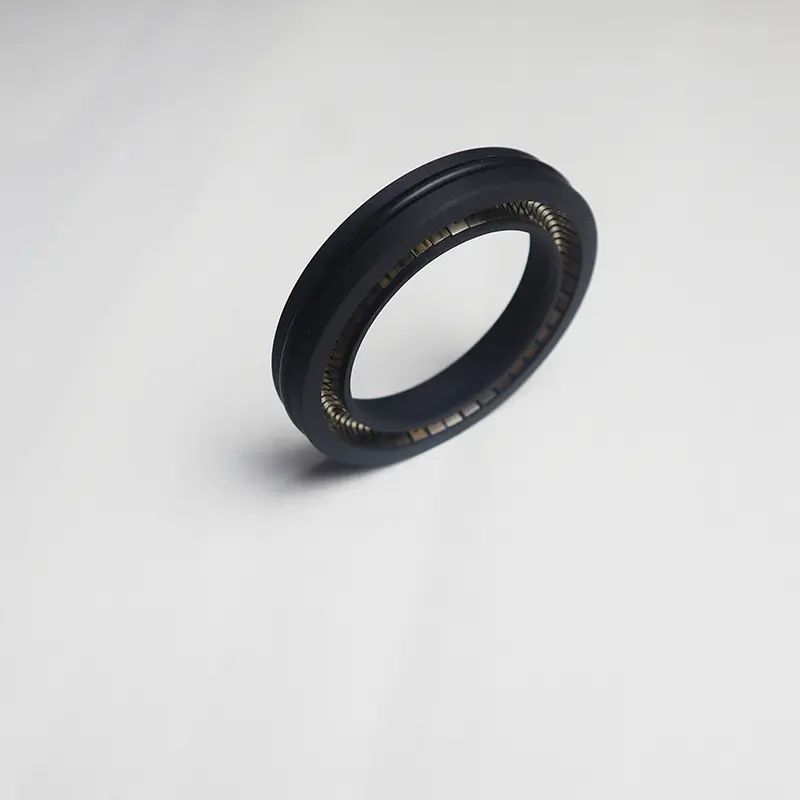

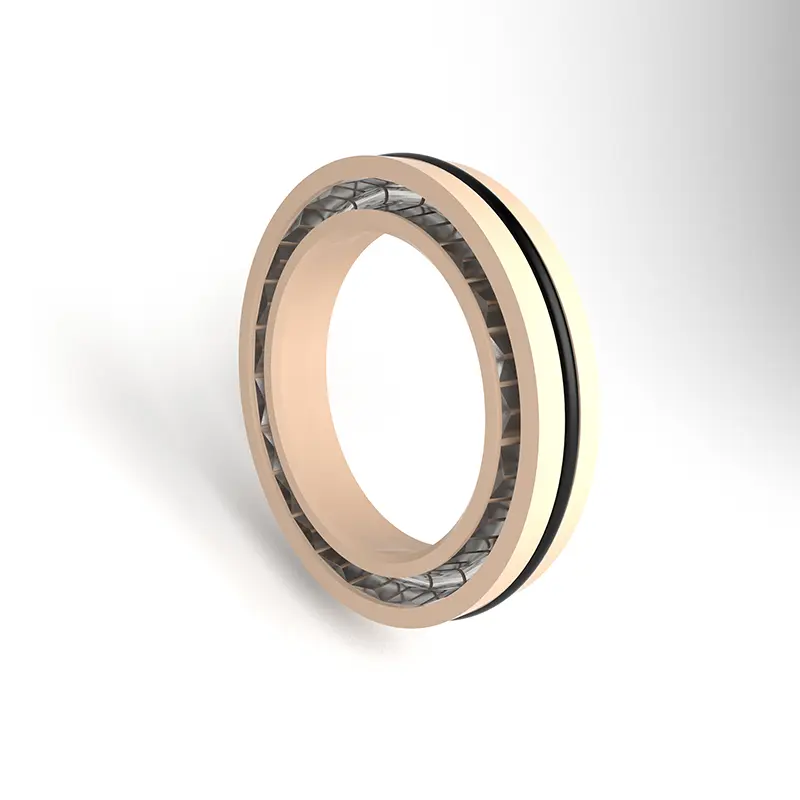

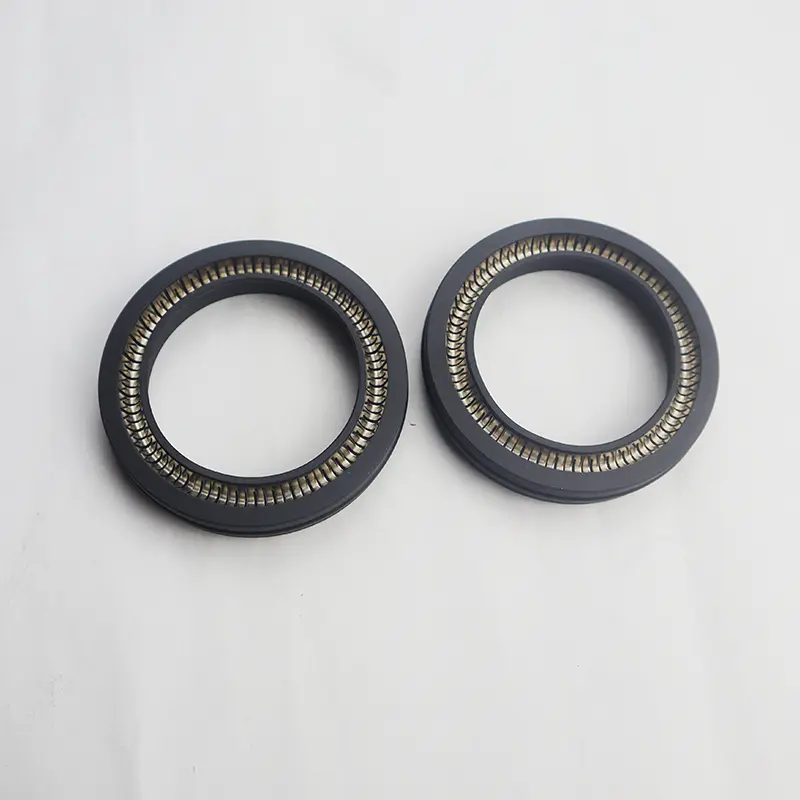

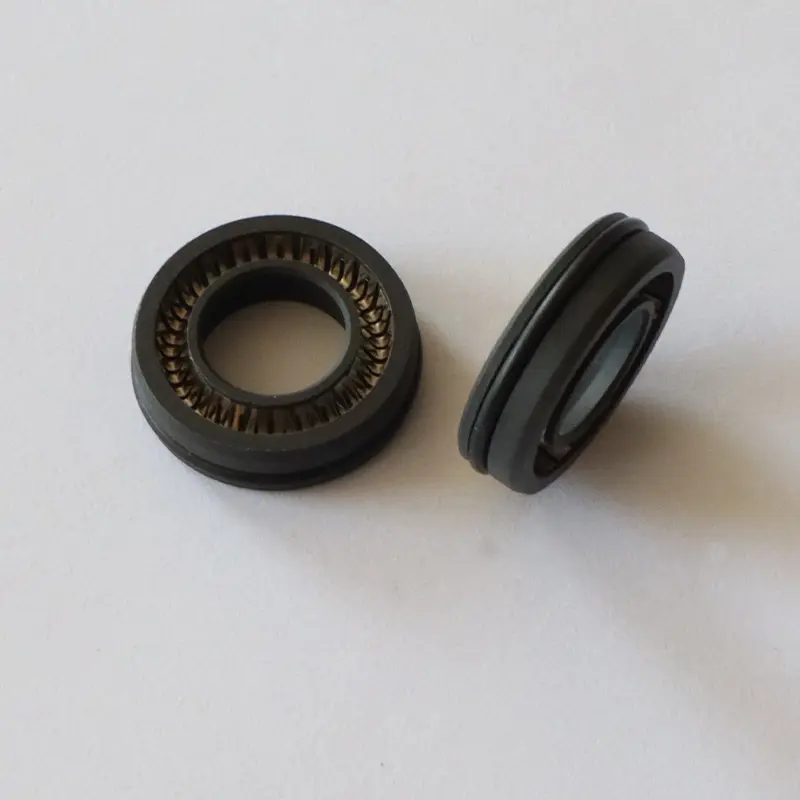

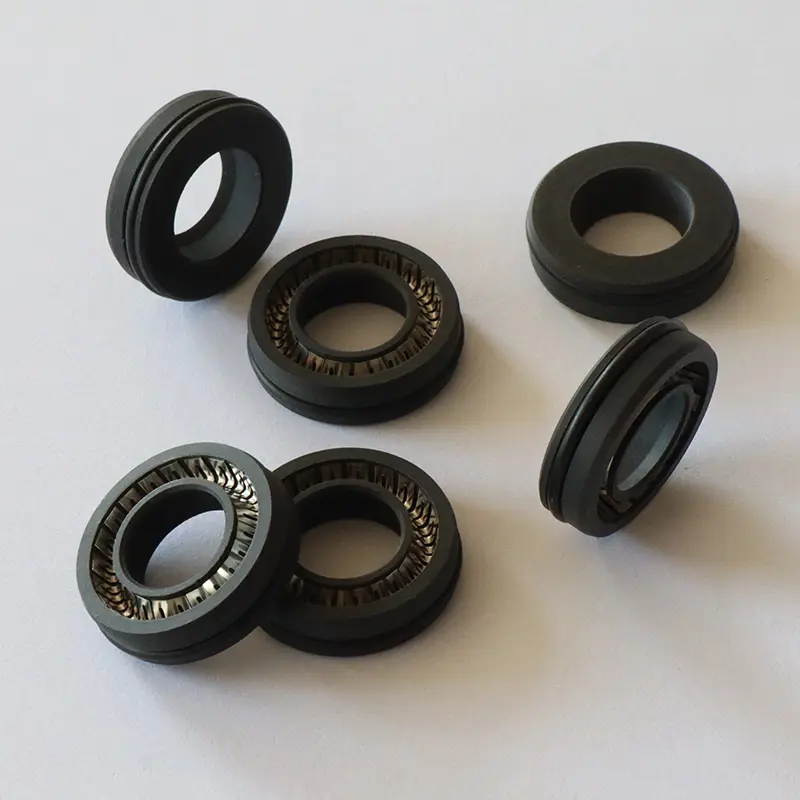

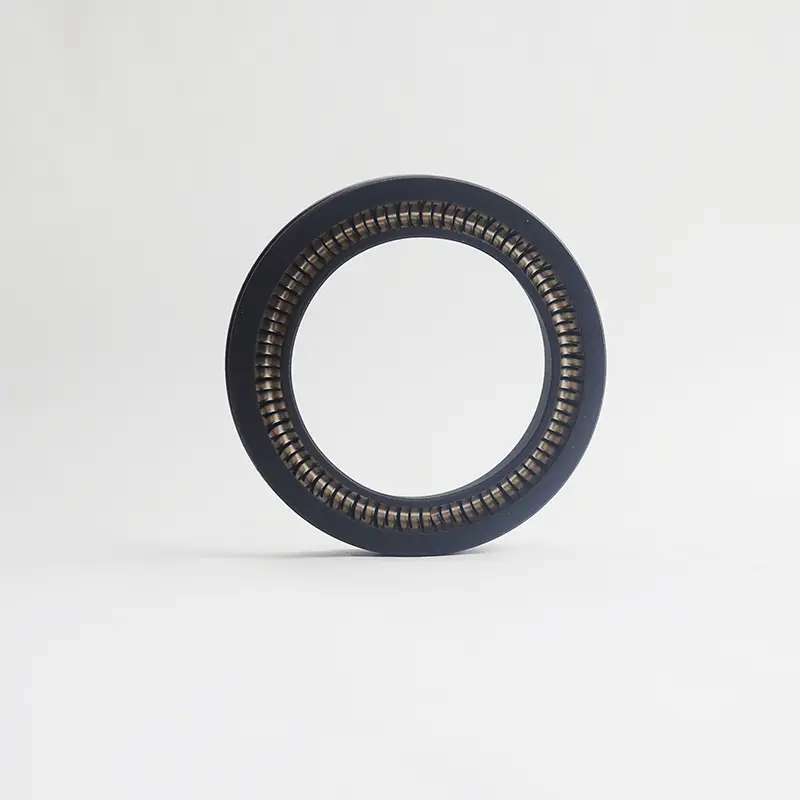

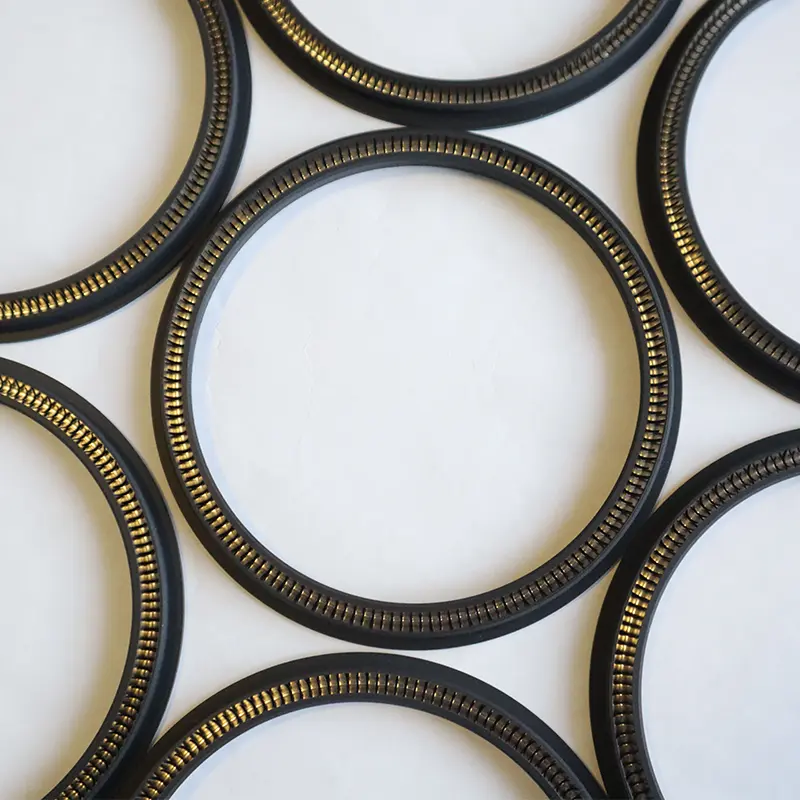

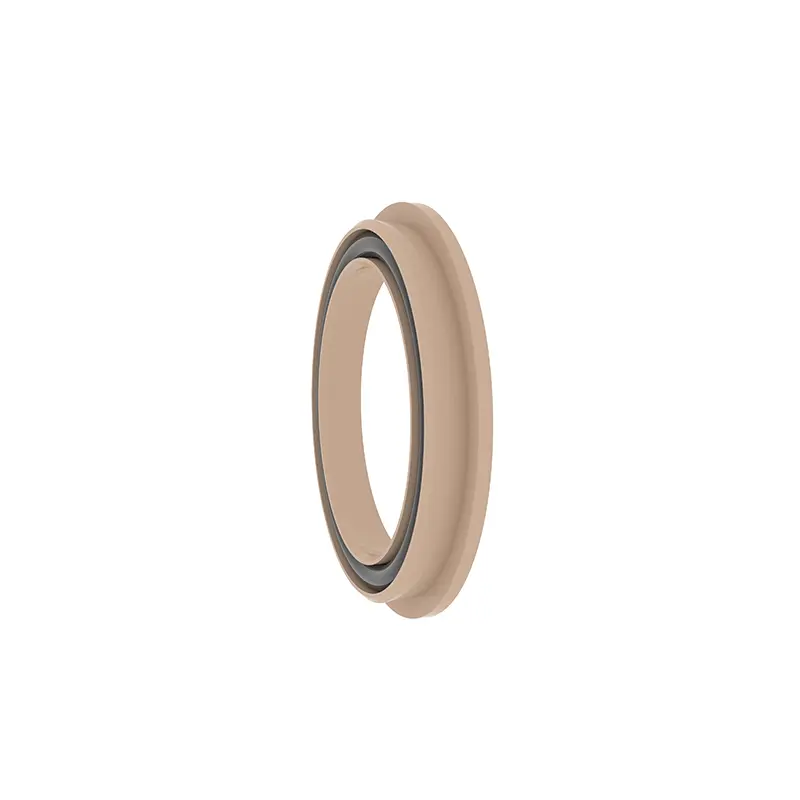

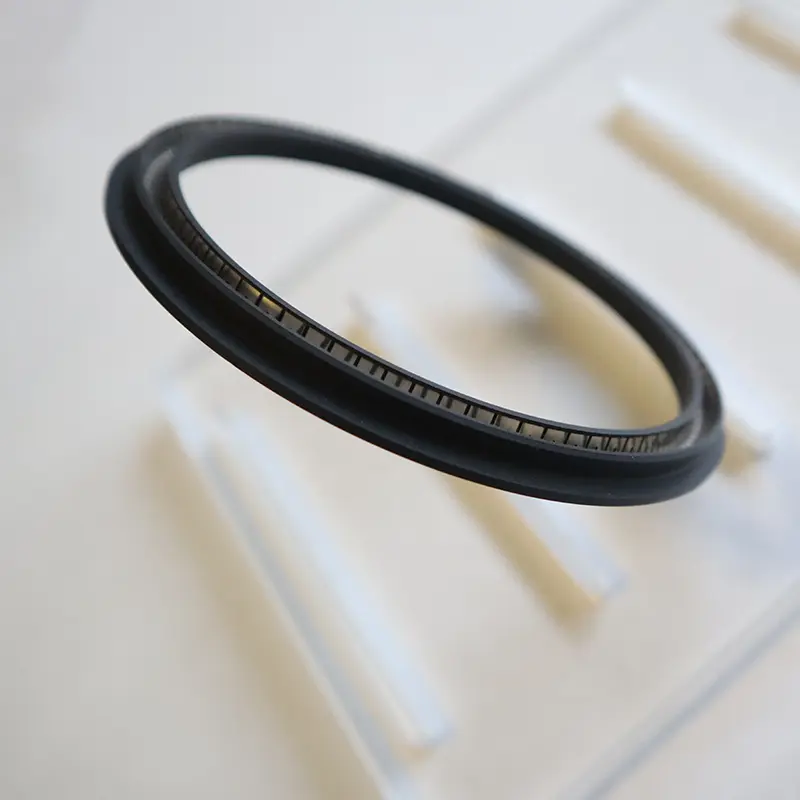

Пролећни напајани бртви за ротирајућу осовину један је од заптивача који су развили руицхен бртве. Поред тога, имамо много других врста заптивача и разне различите заптивне материјале. Конкретно, имамо свој интерни модел да их именујемо. Следеће уводе два модела, РЦ2055 и РЦ2056.

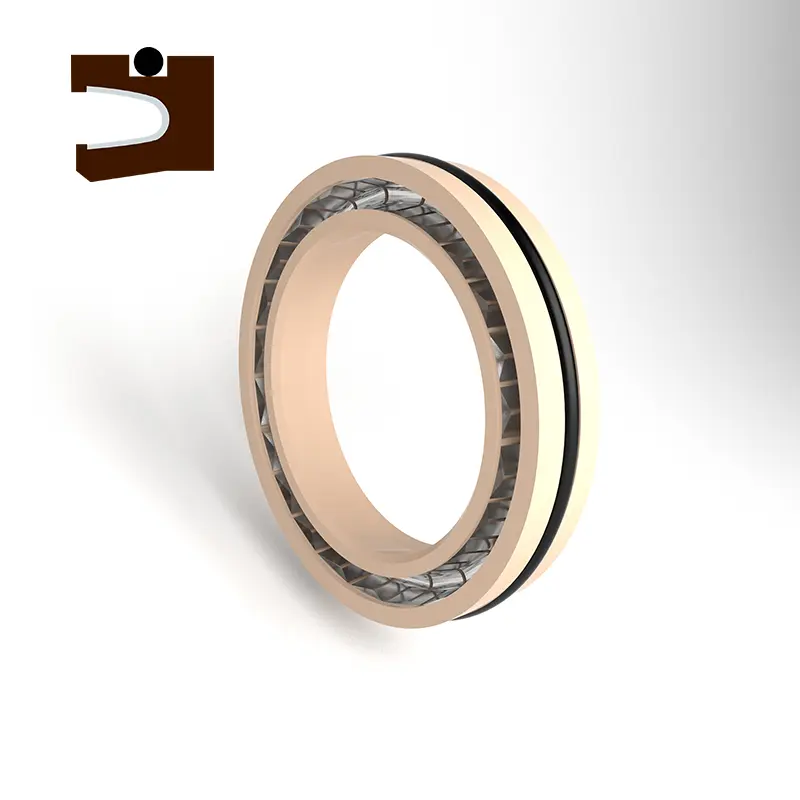

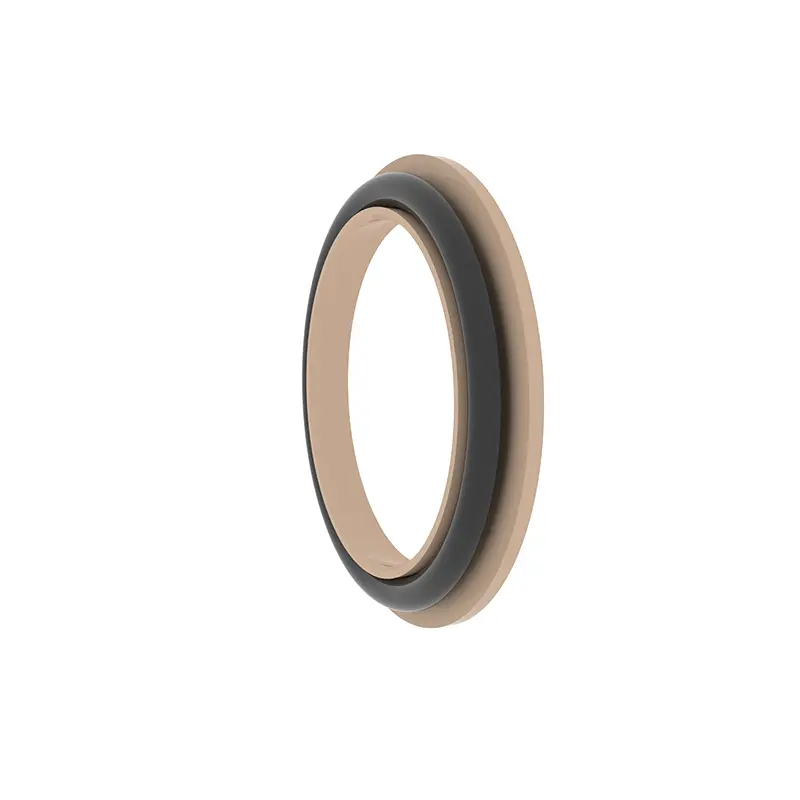

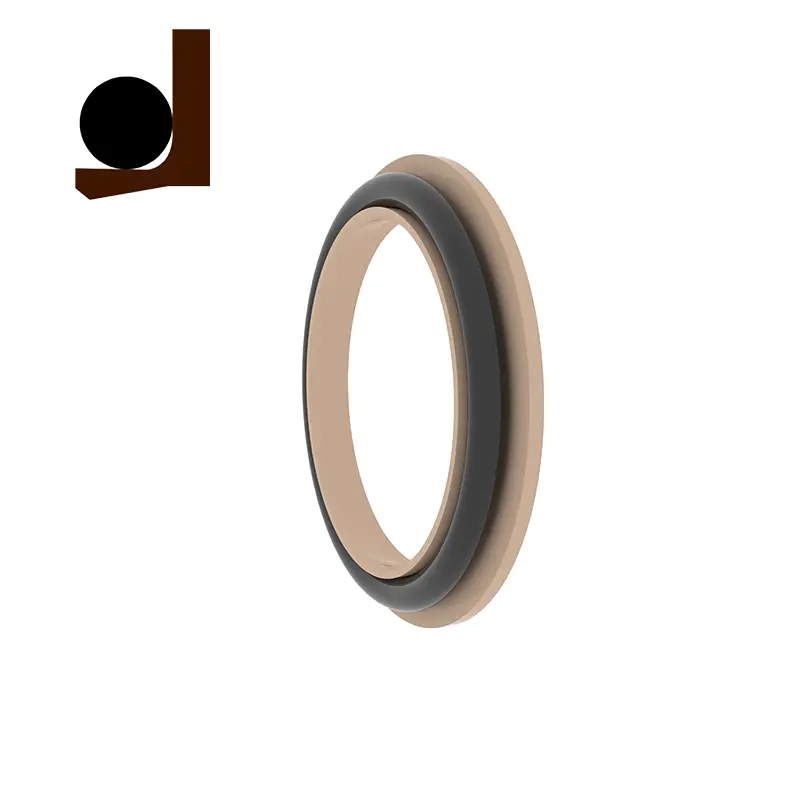

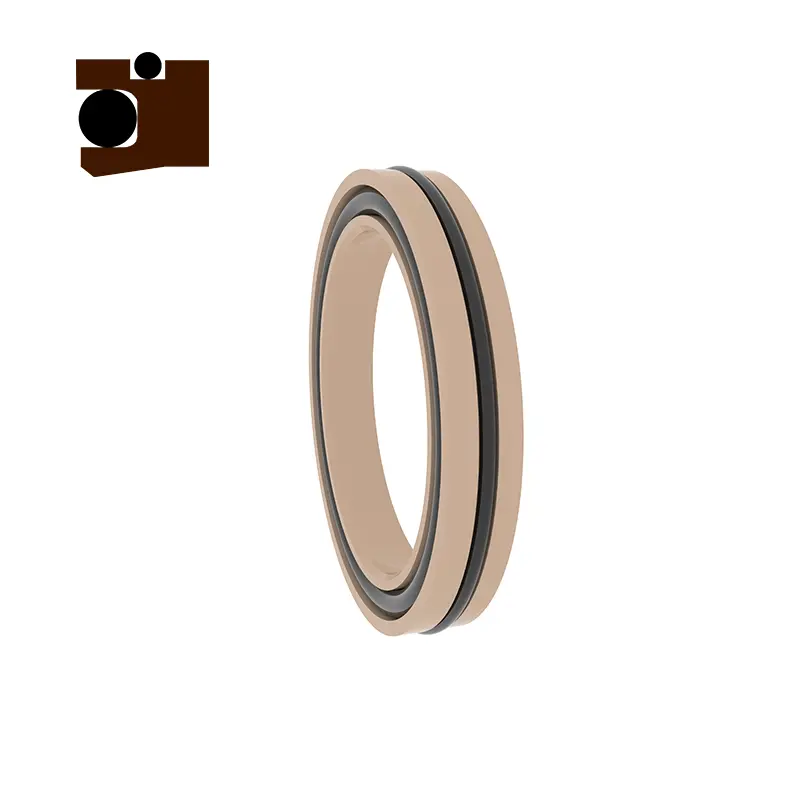

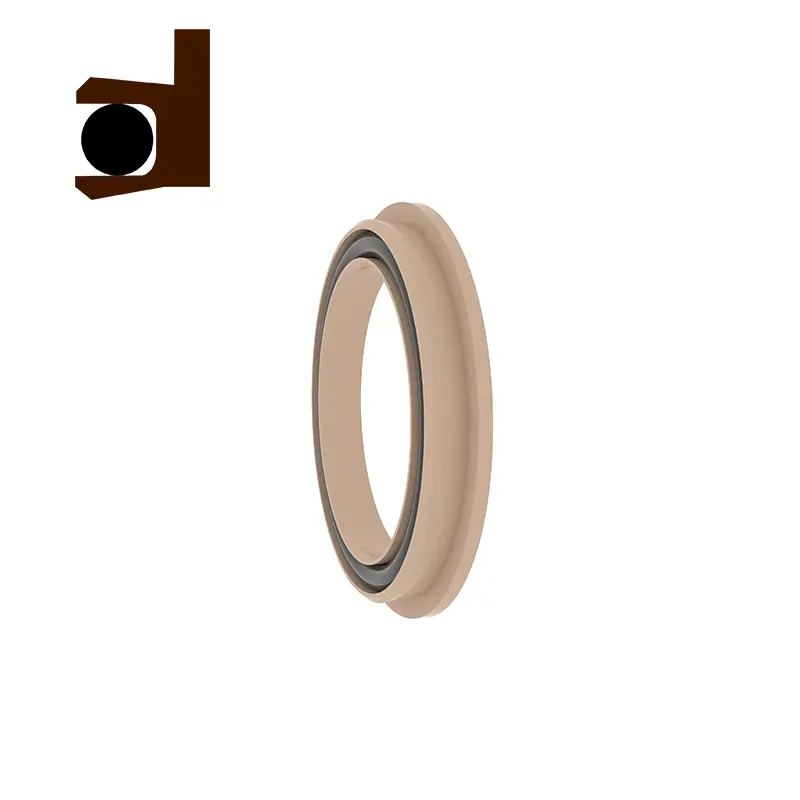

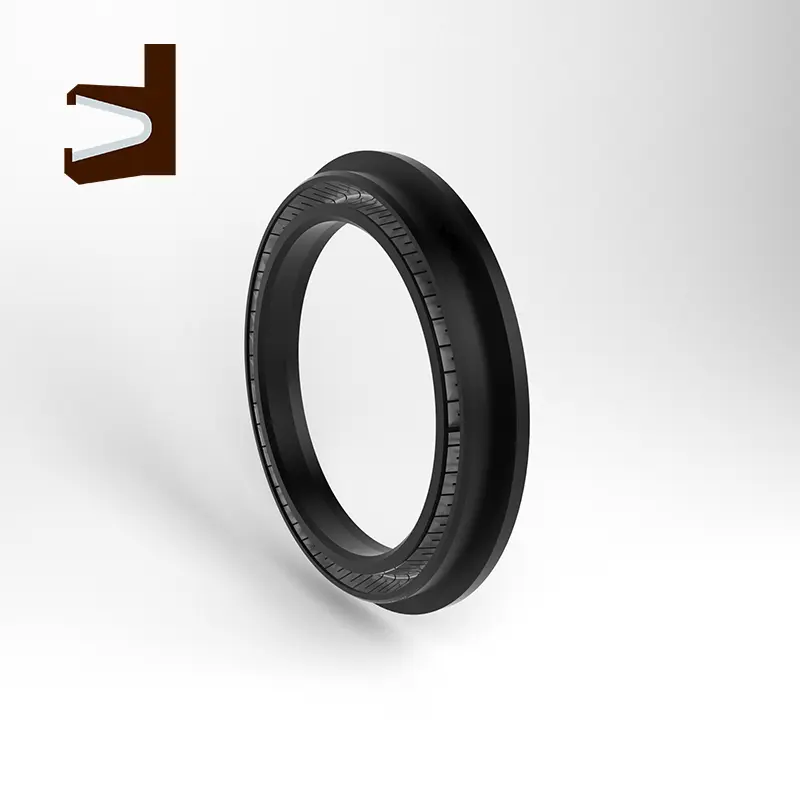

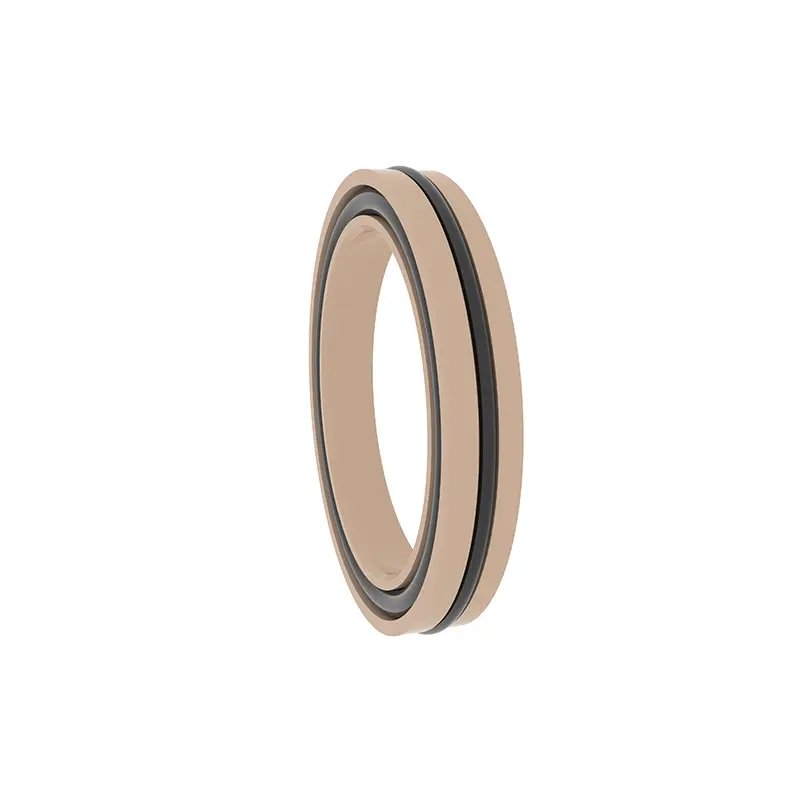

РЦ2055 и РЦ2056 су ротациони пан-пломби, РЦ2055-Б је ротациони зуб, РЦ2056-Б је комбинована бртва РЦ2056-Б, а РЦ2055-Ц је комбинована бртва РОТАРИ И-у облику слова И. Различити модели у истом серији имају исте карактеристике утора и заменљиви су. Читава серија пролећног напајања за ротирајућу осовину погодна је за подвргавање под притиском на високе функције примењене на ротирајуће осовине. Међу њима је РЦ2055 и РЦ2056 састављен од нерђајућег челичног опруга и пластике са високим функцијама. Када користите РЦ2055-Б, РЦ2056-Б и РЦ2055-Ц, потребно је разумно одабрати одговарајући еластомер материјал.
Карактеристике и апликације производа:
Карактеристике производа:
Комбинација опруге и високошколске пластике од нехрђајућег челика има одличне перформансе и издржљивост заптивања и издржљивост.
Дизајн утора сваке серије је исти, који се може замјенити и флексибилно прилагодити различитим условима рада.
Модели који су укључени у пролећни напајање за ротирање погодни су за ротирајућу осовину једнострука заптивање притиска на испуњавање различитих индустријских потреба.
РЦ2055-Б, РЦ2055-Ц и РЦ2056-Б подржавају избор одговарајућих еластомерских материјала према условима рада за побољшање прилагодљивости.
Сценарији апликације:
Ротирајућа осовина једносмјерна бртва под притиском, погодно за индустријску опрему, инжењерске машине, хидрауличне системе итд.
Захтеви за бртвљење високих функција, као што су петрохемикалије, енергетска опрема, тешка машина итд.
Техничке предности:
Спрингс од нехрђајућег челика пружају стабилну радијалну силу да осигурају дугорочни ефекат заптивања.
Комбинација високошколских пластичних и еластомерних материјала погодна је за услове високог притиска и велике брзине.
Измењиви дизајн Гроове поједностављује инсталацију и одржавање и смањује трошкове употребе.
Предлози употребе:
Изаберите одговарајући модел заптивача и еластомерски материјал према одређеним условима рада.
Осигурајте да је утор чист током инсталације како би се избегло оштећење заптивача.

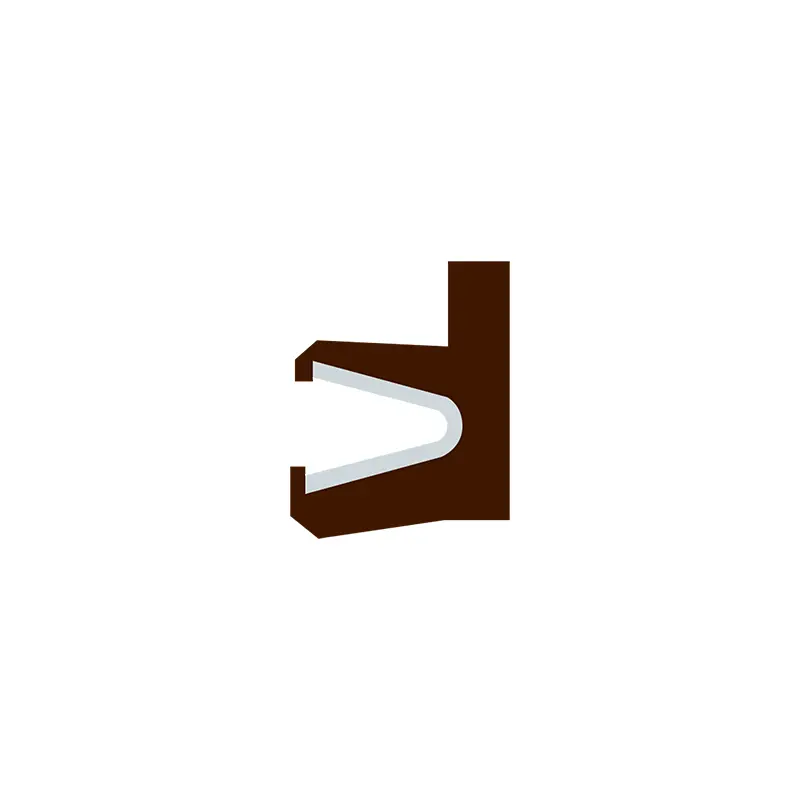

РЦ2055
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак (МПа) | Температура (℃) | Брзина (м / с) | Средњи | |||
| ≤35 | РЦ2055 | РЦ2055-Б / Ц | РЦ2055 | РЦ2055-Б | РЦ2055-Ц | Скоро сви течни и гасни медији |
| -200 ~ + 250 | -35 ~ + 250 | <2м / с | <6м / с | <2м / с | ||
Избор материјала
1. Поклањање о-прстена материјала могу се одабрати: РО1 нитрилна гума (НБР), РО2 флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд.
3. Пролеће од нехрђајућег челика: В-у облику В-у облику.
Примјер наређења
РЦ2055- 40-ПТФЕ4 + В Пречник осовине 40, заптивачку прстен материјал је ПТФЕ4, пролеће од нехрђајућег челика је пролеће у облику слова В
РЦ2055-Б-40-ПТФЕ4 + Р02 пречник осовине је 40, бртвљење прстенастих материјала је ПТФЕ4, подударање о-прстена је флуороруббер
РЦ2055-Ц-40-ПТФЕ4 + Р02 пречник осовине је 40, заптивни прстени материјал је ПТФЕ4, подударање О-прстена је флуороруббер

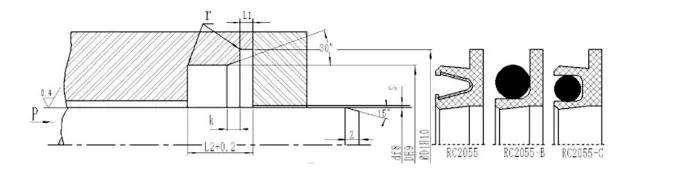

Табела параметара спецификације (све спецификације у распону параметра су доступне)
| Распон пречника рода Д Ф8 | Пречник утора ДХ9 | Пречник Гроове Д1Х10 | Дубина ивице Л1 | Гроове ширина Л | Увоз умањача к | Зрачење С мак | Дужина преноса | р мак | |
| 10МПА | 20мпа | ||||||||
| 5 ~ 19.9 | Д + 5 | Д + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Змин = 0.8л | 0.8 |
| 20 ~ 39.9 | Д + 7 | Д + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | Д + 10.5 | Д + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | Д + 14 | Д + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Напомена: Препоручује се да површинска тврдоћа ротирајуће осовине треба да буде ХРЦ ≥ 58.

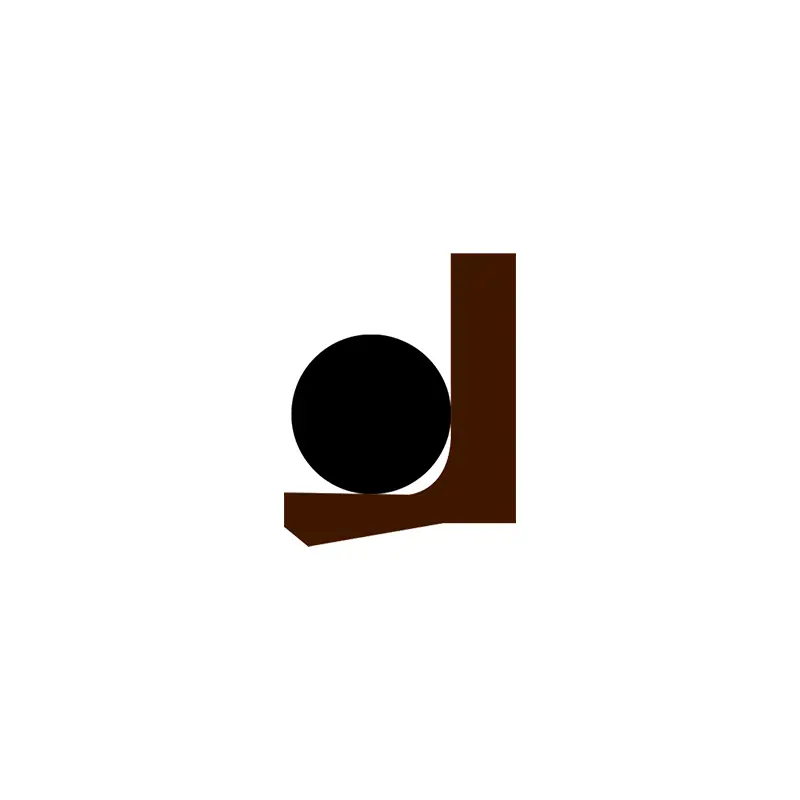

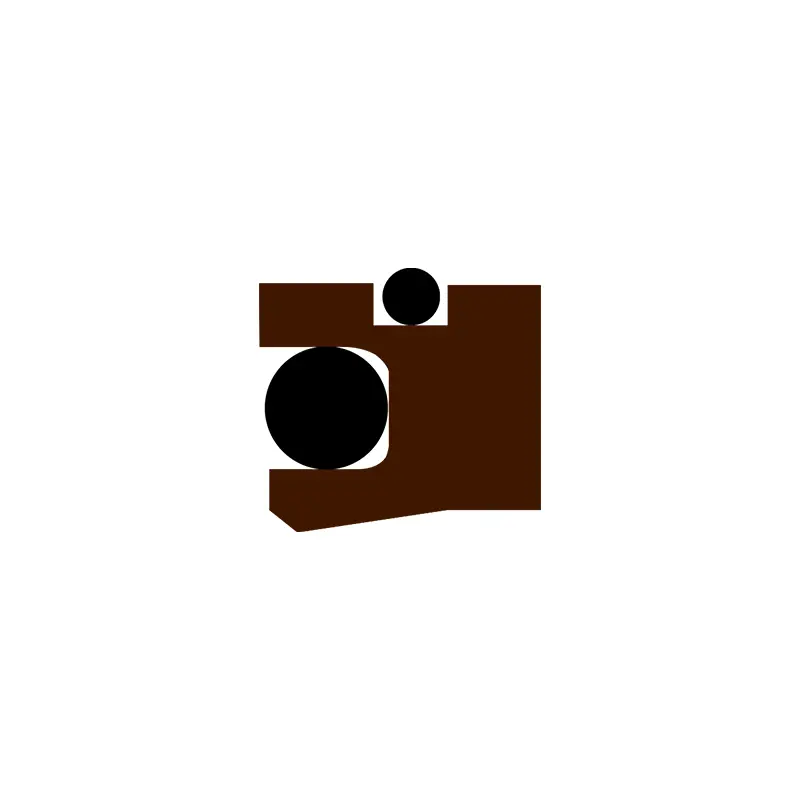

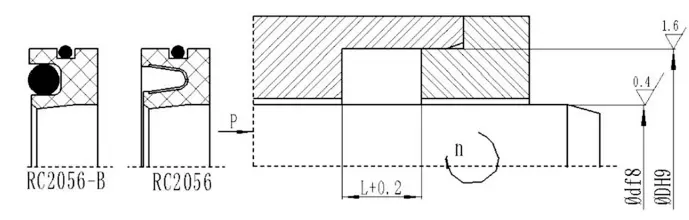

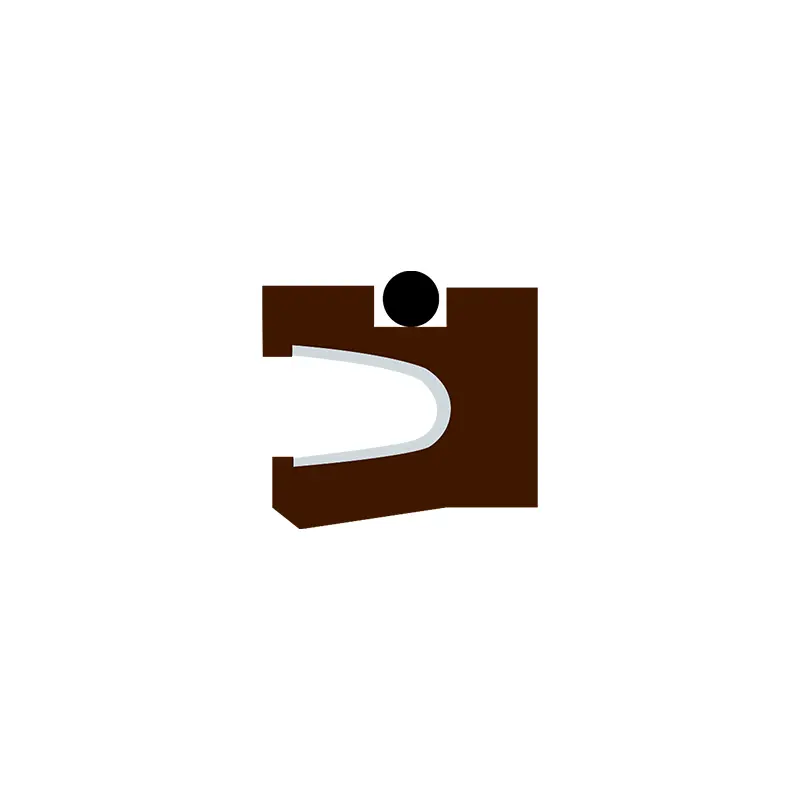

РЦ2056
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак (МПа) | Температура (℃) | Брзина (м / с) | Средњи | ||
| ≤2 | РЦ2056 | РЦ2056-Б | РЦ2056 | РЦ2056-Б | Скоро сви течни и гасни медији |
| -200 ~ + 250 | -35 ~ + 250 | <14м / с | <6м / с | ||
Избор материјала
1. Поклањање о-прстена материјала могу се одабрати: РО1 нитрилна гума (НБР), РО2 флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд.
3. Пролеће од нехрђајућег челика: В-у облику В-у облику.
Примјер наређења
РЦ2056-40 * 62 * 8-ПТФЕ4 + В Д * Д * Л, материјал за бртвљење је ПТФЕ4, а пролеће од нехрђајућег челика је В-облик у облику слова В.
РЦ2056-Б-40 * 62 * 8-ПТФЕ4 + Р02 Д * Д * Л, материјал за бртвљење је ПТФЕ4, а одговарајући О-прстен је флуороруббер
