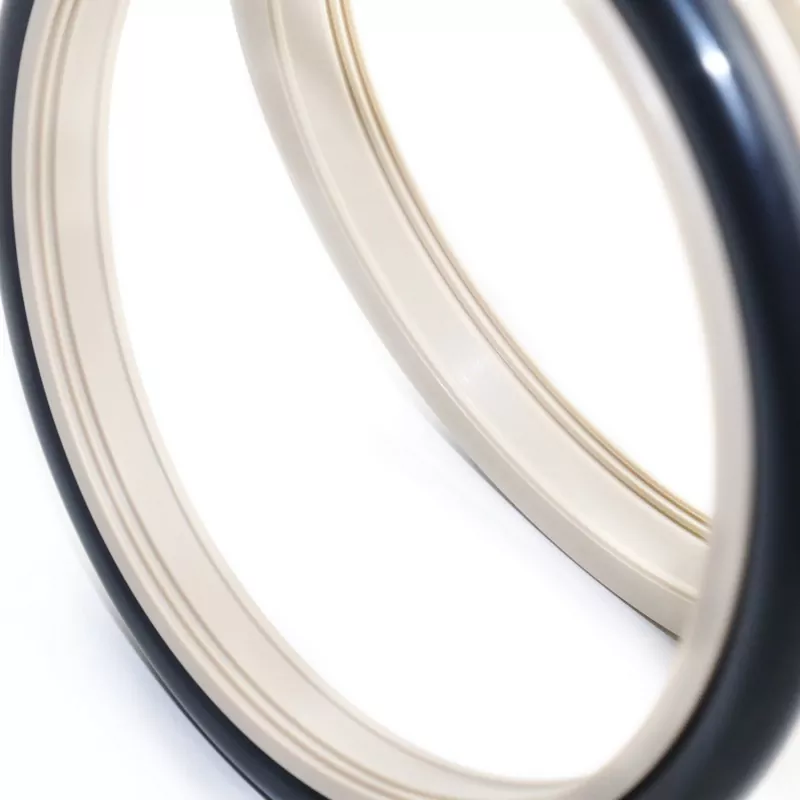

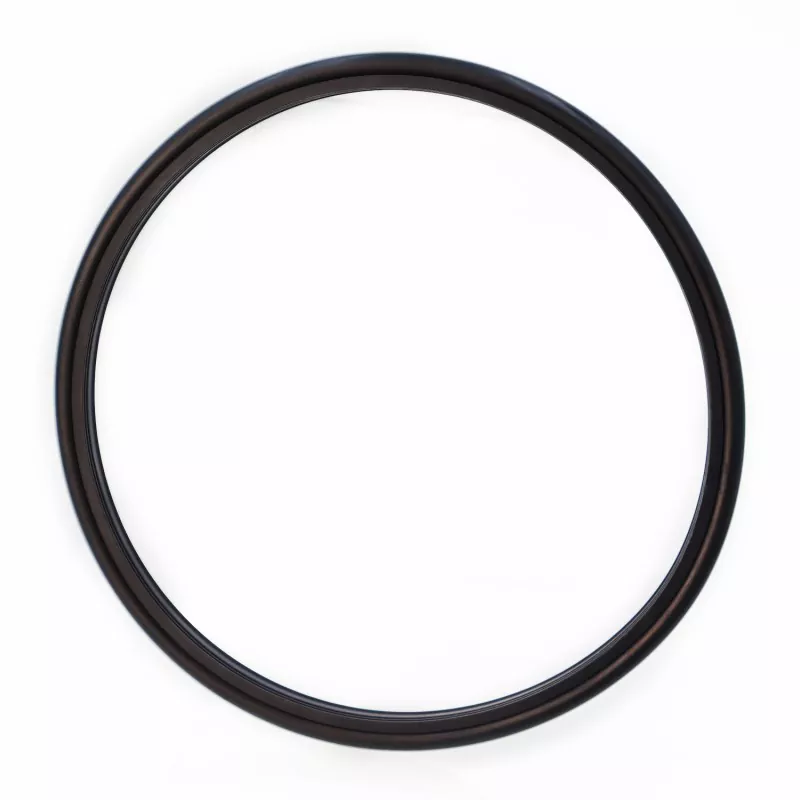

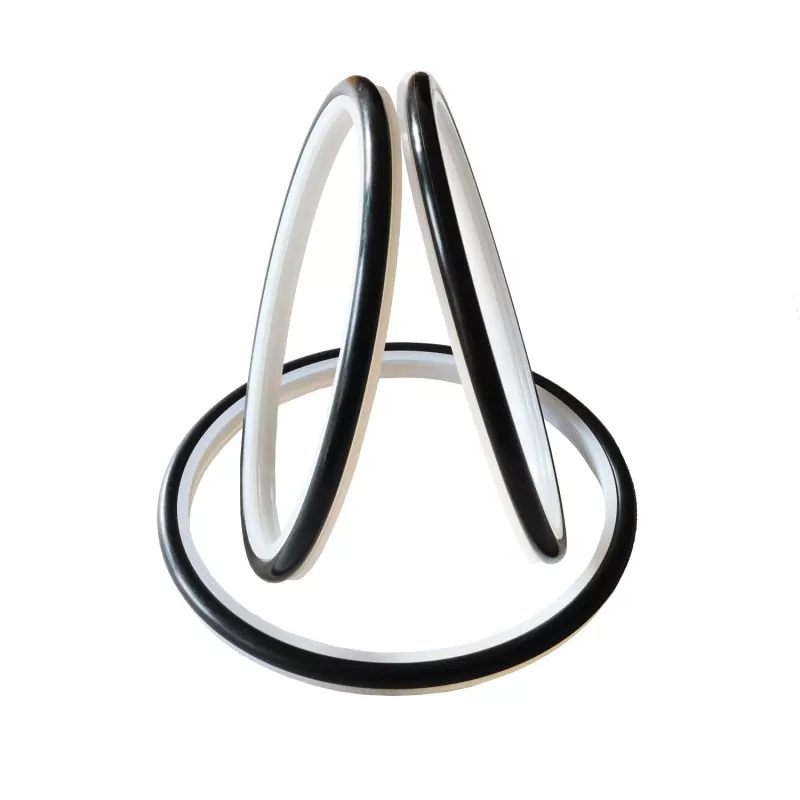

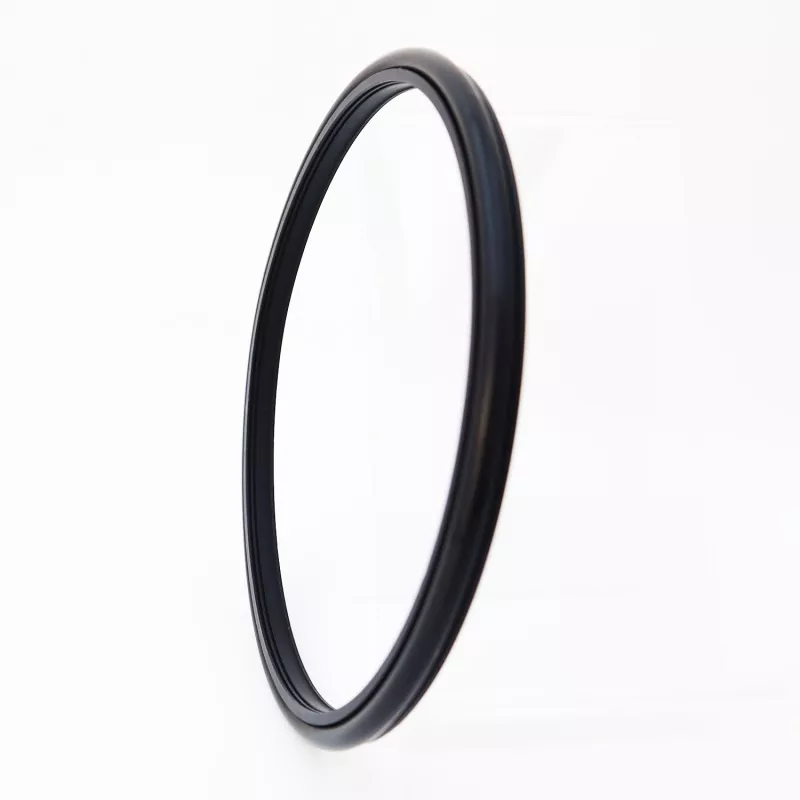

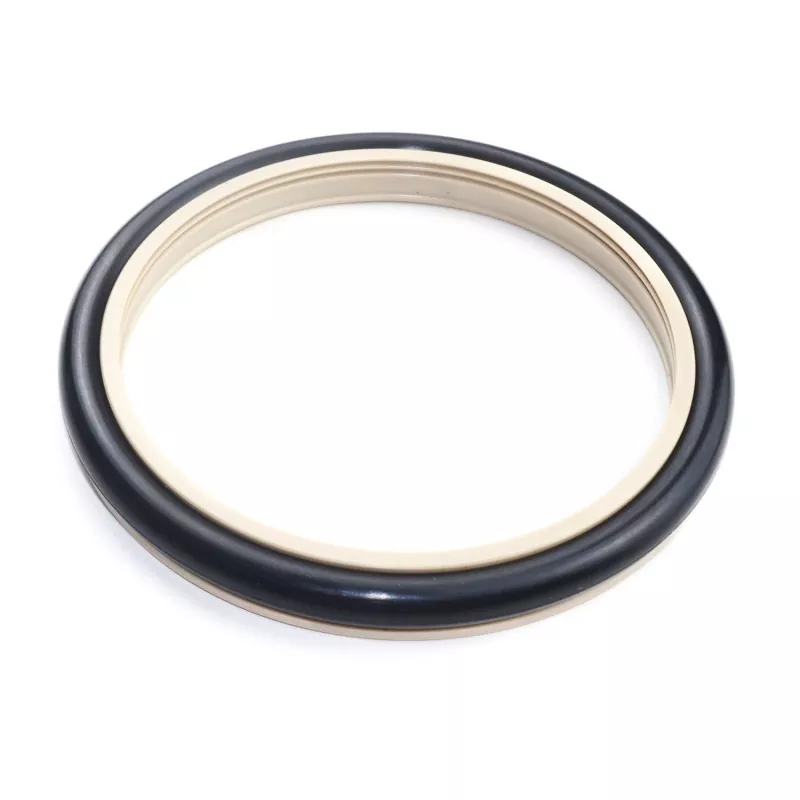

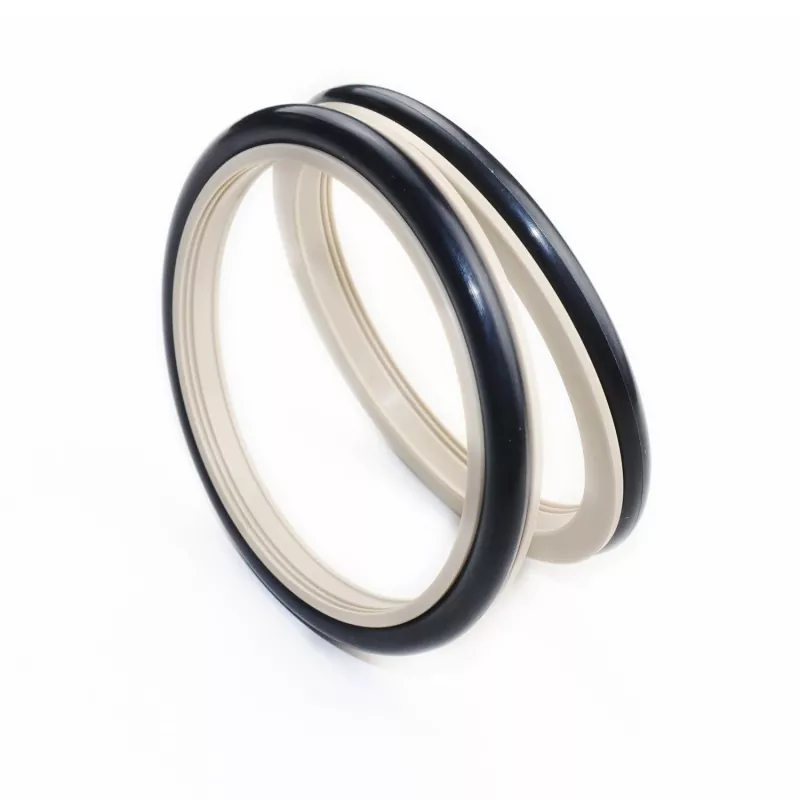

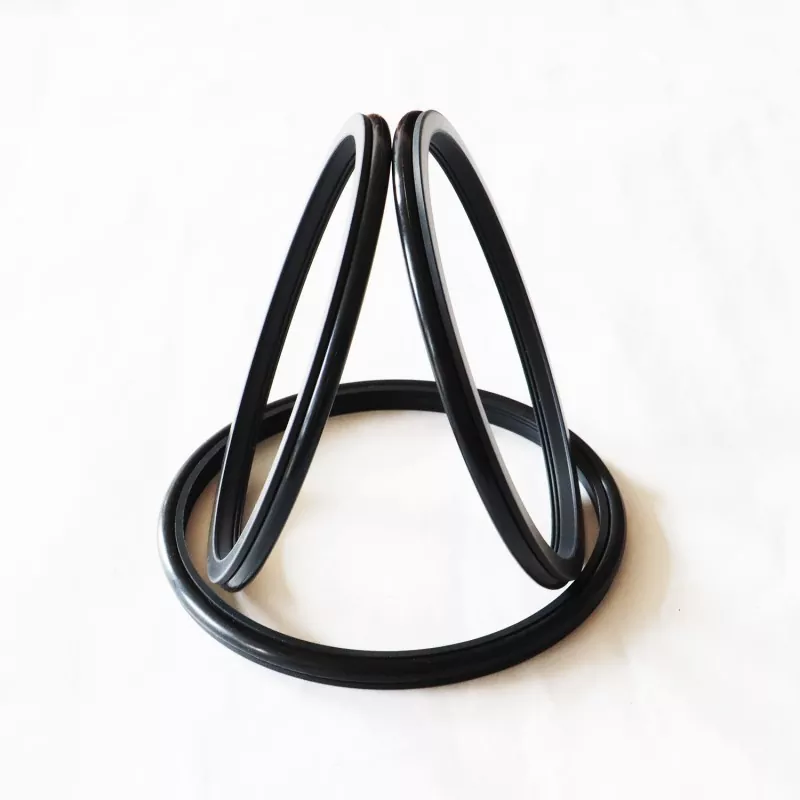

Ојачана назубљена композитна заптивка (заптивка од цементне суспензије) за клипњаче (вратила) састоји се од специјално дизајнираног назубљеног заптивног прстена од инжењерске пластике високих перформанси и гуменог О-прстена; погодан је за једносмерно заптивање у хидрауличним клипним и ротационим апликацијама. Првенствено се користи у клипним пумпама, пумпама за блато, алатима за вијчано бушење, бушаћим уређајима, опреми за истраживање нафте, постројењима за мешање бетона и још много тога.
Кључне карактеристике укључују дуг радни век, ниско трење, одличне перформансе заптивања, компактан дизајн и лакоћу уградње, употребе и одржавања. Оптимизовани дизајн профила и дебљине заптивне усне обезбеђују ефикасно заптивање чак и када су изложени оштрим медијима као што је цементна суспензија.
Када се користи са медијима налик блату, препоручује се убризгавање мазива између два (или више) степена заптивања.
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Средње |
|
|
Повратно кретање |
Ротационо кретање |
|||
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
≤2 |
Вода, блато, сирова нафта, хидраулично уље, емулзија |
|
-20 до +200 (са ФКМ О-прстеном) |
||||
1. Компатибилни материјали О-прстенова укључују: Р01 нитрилну гуму (НБР), Р02 Флуоргуму (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ4; други доступни материјали укључују ПТФЕ2, ПТФЕ3, ПТФЕ5, УПЕ, ПК1, ПК2, итд.
Наручите модел: РЦ2061-80*91,7*7,6-ПТФЕ4-Р01 (модел - пречник осовине * пречник жлеба * ширина жлеба - шифра материјала)
Доступне су величине унутар наведеног опсега параметара.
|
Опсег пречника осовине Стандардни тип д ф8 РЦ2061 |
Опсег пречника осовине Хеави-дути д ф8 РЦ2061-З |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0,2 |
Ширина заптивача Л1 |
Цорнер Радиус Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник попречног пресека О-прстена |
||
|
<10МПА |
<20МПА |
<40МПА |
||||||||
|
5~15.9 |
- |
д+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
д+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

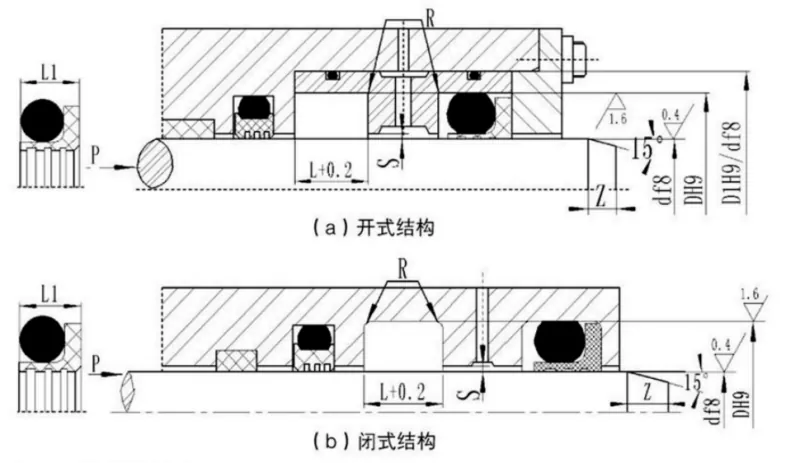

Напомена: 1. За пречнике осовине ≤30 мм, препоручује се дизајн отвореног жлеба.
2. За апликације за ротационо заптивање, површинска тврдоћа ротирајућег вратила треба да буде ХРЦ ≥58.
3. За притиске веће од 30 МПа, препоручује се прилегање Х8/ф8 за екструзиони зазор.
