Структура инсталације и захтеви
1. Материјал осовине: Обично се користе угљенични челик и нерђајући челик. За велике брзине, хромирање се наноси на површину, ХРЦ40-45.
2. Дизајн ротирајућег вратила и жлебова: Површина осовине треба да буде глатка и без ивица. Ознаке спиралне обраде могу створити ефекат пумпања, што доводи до цурења. Препоручује се да се област уградње уљне заптивке избруси до храпавости површине од Ра0,1-0,5µм, која постаје глађа са повећањем брзине. Ради лакше монтаже и демонтаже, осовина и жљебови морају бити дизајнирани са закошеним или заобљеним ивицама, погледајте слике 1 и 2.
|
Висина заптивања b |
б1(0,85кб) мм |
б2(б+0,3) мм |
r мак. |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |

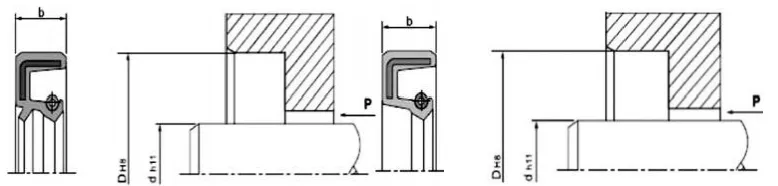

Слика 1. Дизајн скошења жлебова
|
d |
д3 |
R |
|
<10 |
д-1.5 |
2 |
|
10~20 |
д-2.0 |
2 |
|
20~30 |
д-2.5 |
3 |
|
30~40 |
д-3.0 |
3 |
|
40~50 |
д-3.5 |
4 |
|
50~70 |
д-4.0 |
4 |
|
70~95 |
д-4.5 |
5 |
|
95~130 |
д-5.5 |
6 |
|
130~240 |
д-7.0 |
8 |
|
240~500 |
д-11.0 |
12 |
|
500~800 |
д-14.0 |
14 |
|
800~1250 |
д-18.0 |
16 |

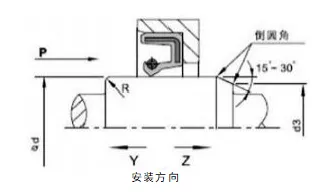

Слика 2 Дизајн косине ротирајуће осовине
Фактори који утичу на перформансе ротационих заптивки вратила

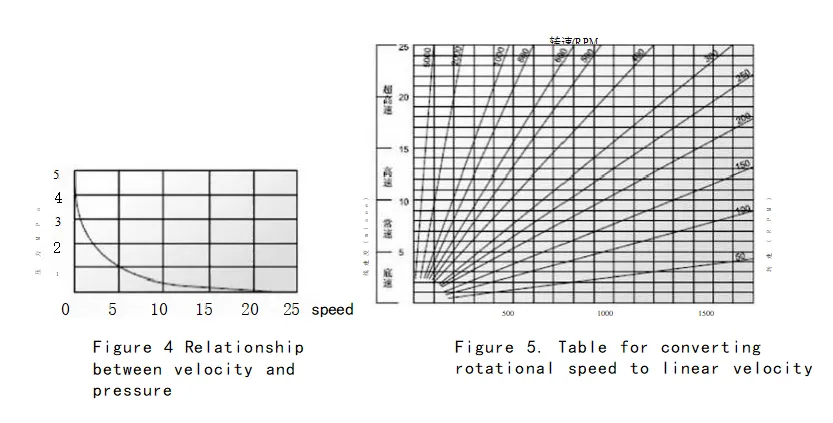

Постоји на десетине фактора који утичу на ефекат заптивања. Поред самог уљног заптивача, као што су његов материјал и структура, други фактори као што су медијум, температура, притисак, подмазивање, брзина и храпавост површине такође директно утичу на ефекат заптивања, а ови фактори често утичу једни на друге. Следећи графикони су само за корисничку референцу.

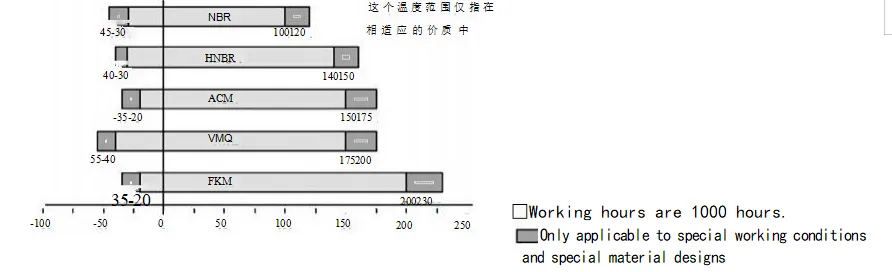

Слика 3. Утицај температуре на уљну заптивку
Уградња: Пажљива монтажа је предуслов за правилно функционисање уљних заптивки.
|
Шема инсталације (уградња шупљине) |
||
|
Исправан начин инсталације |
Применљиви услови рада |
Нетачан начин инсталације |
|
|
Ова метода је применљива само када су крајња страна уљне заптивке и крајња страна шупљине у равни. Када опрема за пресовање ради брзо, уљни заптивач мора бити правилно постављен; у супротном може доћи до неусклађености. |
|
|
|
Овај дизајн је погодан за ситуације када је крај уљне заптивке нижи од чеоне стране шупљине. Чак и са брзим притиском, уљни заптивач се и даље може добро поставити. Међутим, овом типу учвршћења недостаје радијално позиционирање, тако да аксијална окомитост равне плоче уређаја за пресовање и потисног вратила мора да постигне одређену прецизност. |
|
|
|
Ова метода је погодна за ситуације у којима је крај уљне заптивке нижи од чеоне стране шупљине. Приликом брзог притискања опреме, кључно је осигурати да је уљни заптивач правилно постављен; у супротном може доћи до неусклађености. |
 |
|
|
Ова метода је погодна само за одржавање или једноставне услове инсталације где опрема под притиском није доступна. Пошто се приликом уградње не може постићи апсолутно равномерно пресовање, неизбежни су различити проблеми при уградњи. Првенствено је дизајниран да спречи радијално одступање током уградње, које би могло да деформише уљну заптивку, или да спречи оштећење гуме спојног дела уљне заптивке (спољни круг) услед пауза током уградње. Због тога се овај метод инсталације генерално не препоручује. |
|

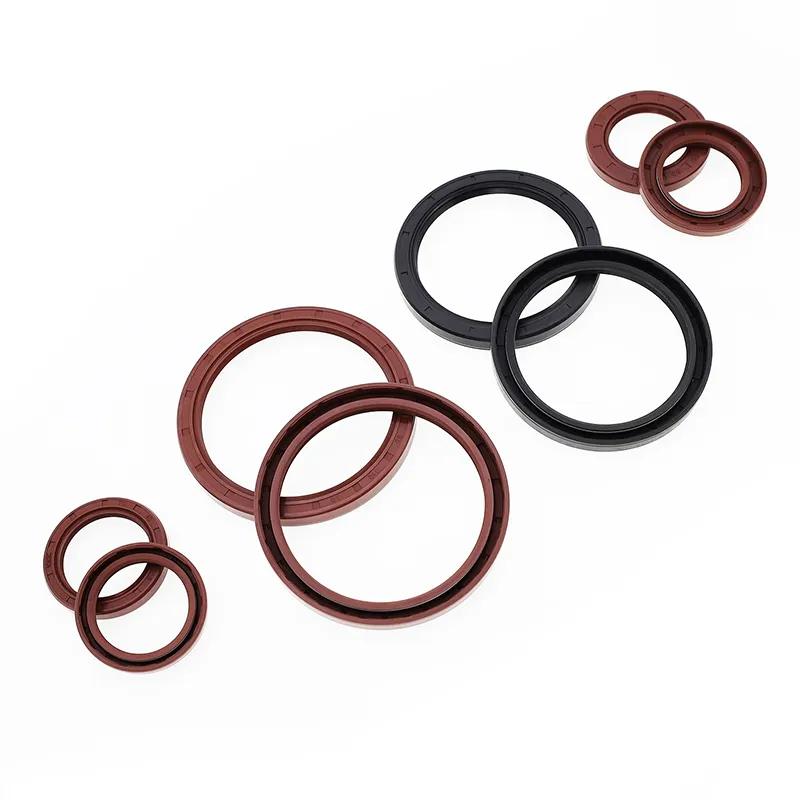

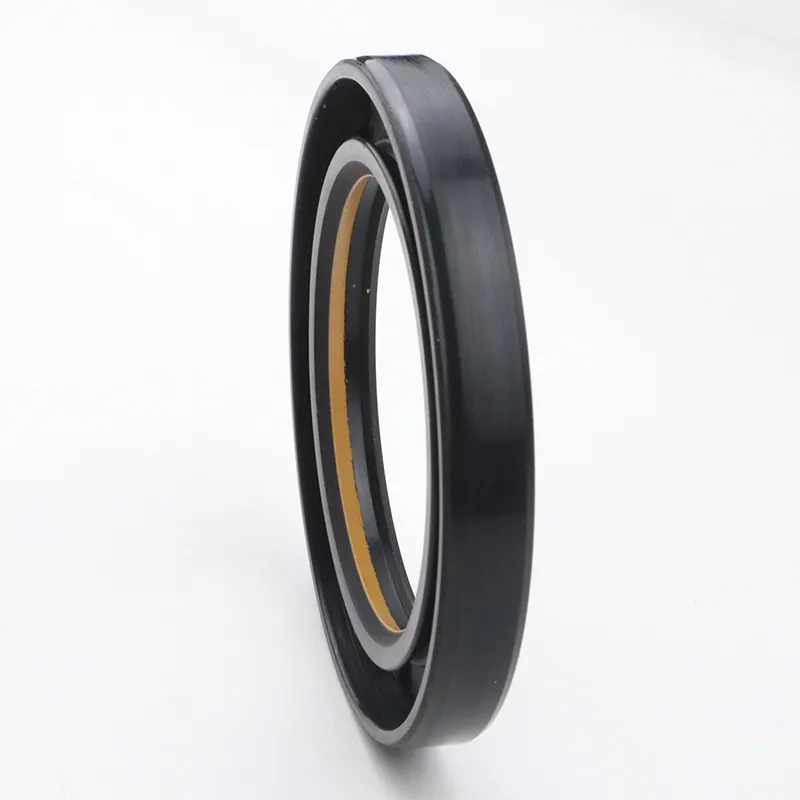

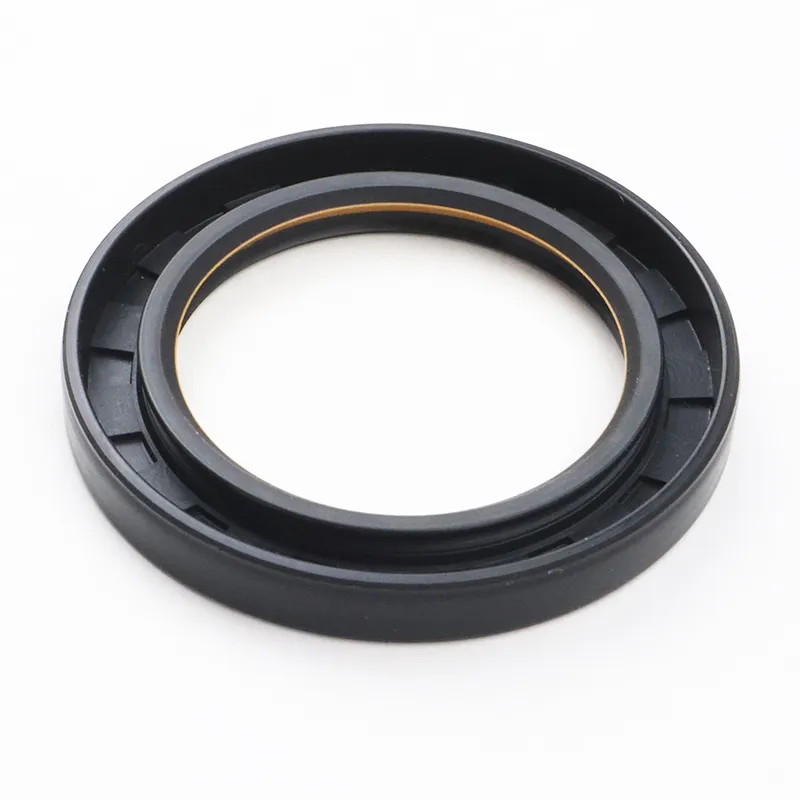

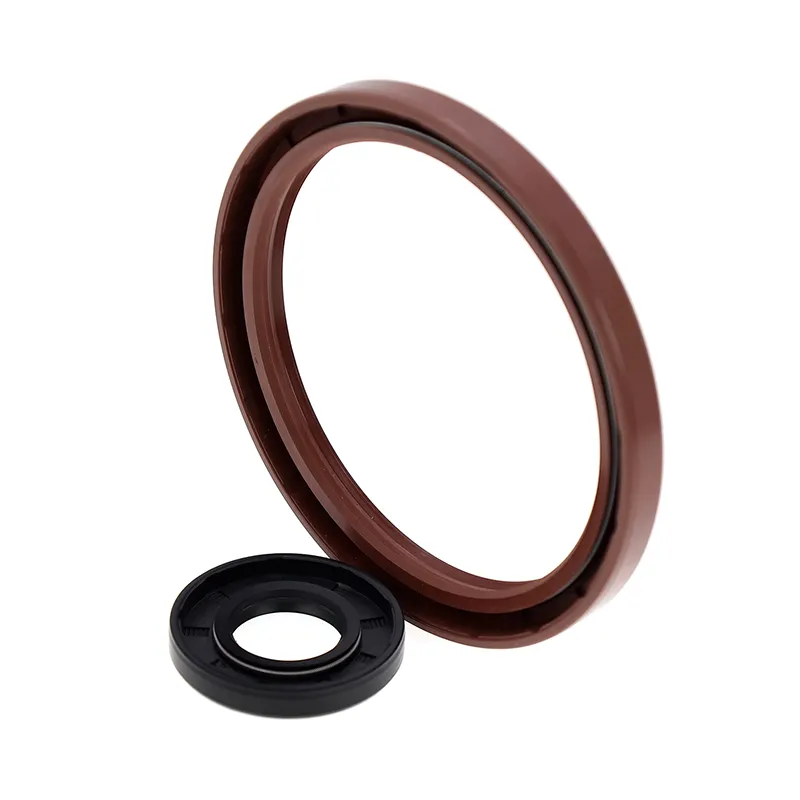

ТЦ/СЦ/ТБ/СБ уљне заптивке

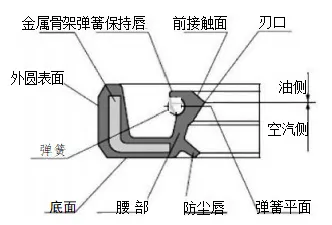

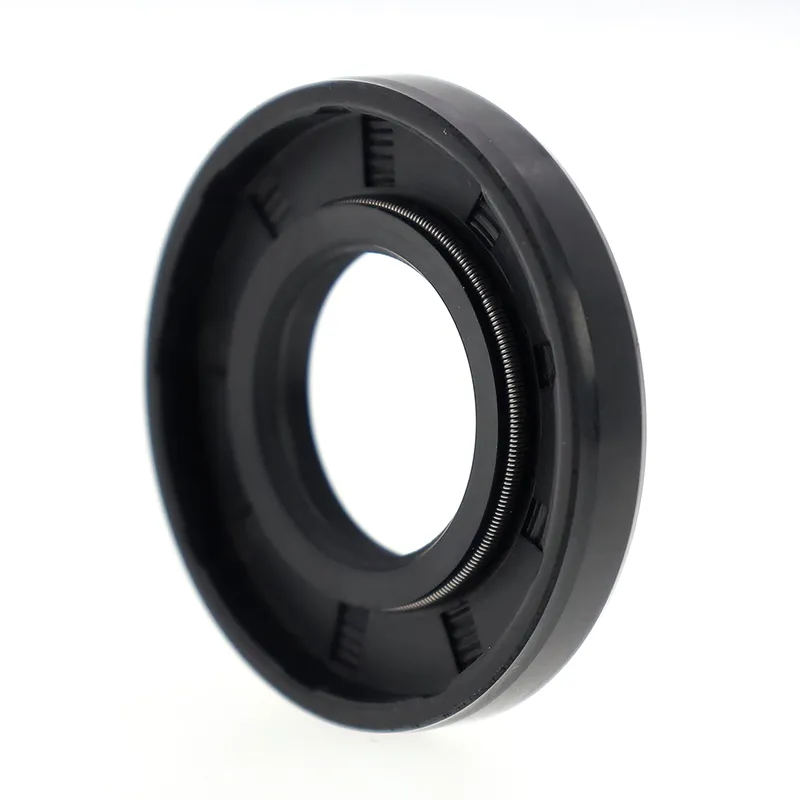

Оба се састоје од металног оквира, опруге и гуменог тела. Метални оквир пружа подршку, а опруга примењује радијалну силу на заптивну усну. И ТЦ и ТБ модели имају помоћну ивицу отпорну на прашину, погодну за апликације где једна страна садржи заптивни материјал, а друга прашину. ТБ/СБ модели имају метални спољни круг, чинећи уљну заптивку сигурнијом и прецизнијом унутар шупљине. Међутим, способност заптивања спољашњег круга је ограничена за ниско вискозне и гасовите медије; стога се препоручује наношење заптивача на спољашњи круг током уградње и употребе.
|
Облик попречног пресека |
Модел |
Апликација |
Притисак |
Температура |
Брзина |
Средње |
Материјал |
|
|
ТЦ |
Заптивни, отпорни на прашину |
0,03МПа |
-30~+160 |
20м/с |
Уље и маст за подмазивање |
НБР/ФКМ + угљенични челик |
|
|
СЦ |
Заптивање |
|||||
|
|
ТБ |
Заптивни, отпорни на прашину |
-30~+100 |
25м/с |
Вода, уље за подмазивање, маст |
НБР + угљенични челик |
|
|
|
СБ |
Заптивање |

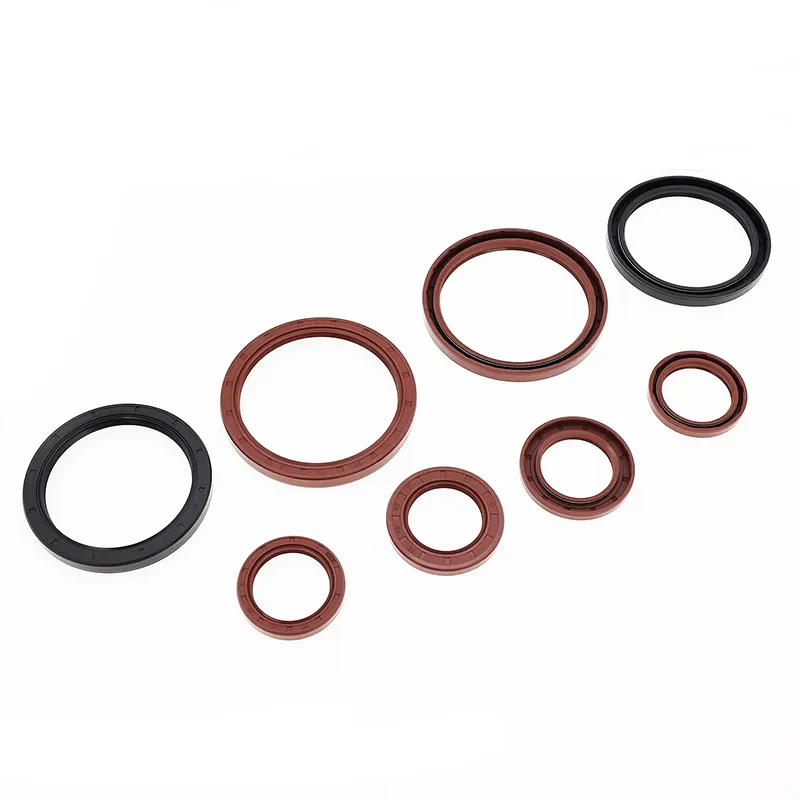

Наручите модел ТЦ-д*Д*б
|
Спецификација |
Спецификација |
Спецификација |
Спецификација |
Спецификација |
Спецификација |
Спецификација |
|
ТЦ-6*17*3.5 |
ТЦ-9*25*7 |
ТЦ-10*30*7 |
ТЦ-12*25*10 |
ТЦ-13*25*7 |
ТЦ-14*32*8 |
ТЦ-15*30*7 |
|
ТЦ-7*18*7 |
ТЦ-10*18*7 |
ТЦ-11*22*7 |
ТЦ-12*26*7 |
ТЦ-13*26*7 |
ТЦ-14*32*10 |
ТЦ-15*30*8 |
|
ТЦ-8*18*7 |
ТЦ-10*19*7 |
ТЦ-И1*25*7 |
ТЦ-12*28*7 |
ТЦ-13*28*7 |
ТЦ-14*35*7 |
ТЦ-15*30*10 |
|
ТЦ-8*20*7 |
ТЦ-10*20*5 |
ТЦ-11*30*10 |
ТЦ-12*28*8 |
ТЦ-13*30*8 |
ТЦ-14*35*8 |
ТЦ-15*32*7 |
|
ТЦ-8*22*7 |
ТЦ-10*20*7 |
ТЦ-12*19*3 |
ТЦ-12*30*7 |
ТЦ-14*24*7 |
ТЦ-14*40*7 |
ТЦ-15*32*10 |
|
ТЦ-8*22*8 |
ТЦ-10*22*5 |
ТЦ-12*20*7 |
ТЦ-12*30*10 |
ТЦ-14*25*7 |
ТЦ-15*22*8 |
ТЦ-15*35*7 |
|
ТЦ-8*25*7 |
ТЦ-10*22*7 |
ТЦ-12*21*7 |
ТЦ-12*32*7 |
ТЦ-14*26*7 |
ТЦ-15*24*7 |
ТЦ-15*35*8 |
|
ТЦ-8*25*8 |
ТЦ-10*22*8 |
ТЦ-12*22*5 |
ТЦ-12*32*10 |
ТЦ-14*27*7 |
ТЦ-15*25*5 |
ТЦ-15*35*10 |
|
ТЦ-8*30*7 |
ТЦ-10*22*10 |
ТЦ-12*22,5*5,5 |
ТЦ-12*35*7 |
ТЦ-14*28*7 |
ТЦ-15*25*7 |
ТЦ-15*38*7 |
|
ТЦ-9*16*5 |
ТЦ-10*24*7 |
ТЦ-12*22*7 |
ТЦ-12*35*10 |
ТЦ-14*28*8 |
ТЦ-15*25*8 |
ТЦ-15*38*8 |
|
ТЦ-9*18*7 |
ТЦ-10*25*5 |
ТЦ-12*22*8 |
ТЦ-12,7*22,22*5 |
ТЦ-14*28*10 |
ТЦ-15*26*7 |
ТЦ-15*38*10 |
|
ТЦ-9*19*7 |
ТЦ-10*25*7 |
ТЦ-12*24*6 |
ТЦ-12,7*25,4*7 |
ТЦ-14*29*7 |
ТЦ-15*27*7 |
ТЦ-15*40*8 |
|
ТЦ-9*20*7 |
ТЦ-10*25*10 |
ТЦ-12*24*7 |
ТЦ-12.7*26*8 |
ТЦ-14*30*7 |
ТЦ-15*27*8 |
ТЦ-15*40*10 |
|
ТЦ-9*22*7 |
ТЦ-10*26*7 |
ТЦ-12*25*7 |
ТЦ-12.7*30*8 |
ТЦ-14*30*10 |
ТЦ-15*28*7 |
ТЦ-15*42*7 |
|
ТЦ-9*24*7 |
ТЦ-10*28*7 |
ТЦ-12*25*8 |
ТЦ-13*23*7 |
ТЦ-14*32*7 |
ТЦ-15*28*10 |
ТЦ-15*42*8 |
