1. Лако се инсталира, може се нормално растегнути и чврсто држати на осовини захваљујући еластичности гуме.
2. Низак контактни притисак на ивици и добра отпорност на хабање.
3. Омогућава одређени степен ексцентрицитета осовине.
4. Ефикасно спречава улазак прашине, праха, воде и њихових мешавина.
а-супстрат б-заптивне усне Ц-струк
|
Секција |
Име |
Брзина |
Температура |
Притисак |
Средње |
Доступан опсег |
|
|
ВА |
15м/с |
35~+100(НБР) -20~+180(ФКМ) |
0.03 |
Хидраулично уље, емулзије, вода, маст итд. |
3~6000мм |
|
|
ВС |
12~200мм |

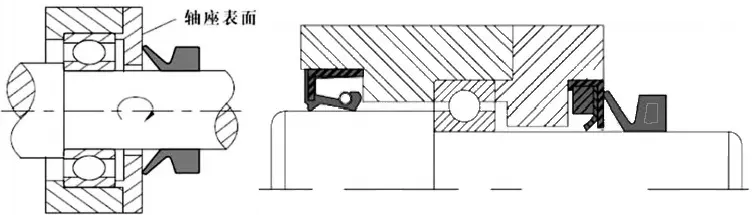

Шематски дијаграм водене заптивке у облику слова В
Препоручена храпавост површине за тарне површине
|
Ра(μм) |
Линеарна брзина (м/с) |
Средње |
|
0,4-0,8 |
>10 |
Уље, вода |
|
0,8-1,6 |
5-10 |
Прскано уље, прскана вода, маст |
|
1.6-2.0 |
1-5 |
Маст, прашина, прскана вода |
|
2.0-2.5 |
<1 |
Маст, прашина |
Напомена: Квалитет површине не сме прећи Ра 0,05 μм.

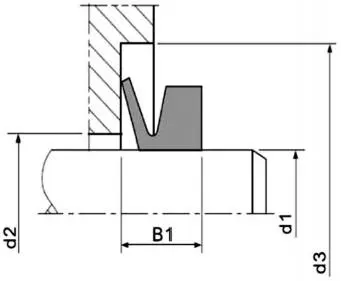

ВА спецификације и табела са димензијама жлебова
|
Број производа |
дл |
д2 |
д3 |
Б1 |
d |
C |
B |
A |
|
Ва3 |
2.7~3.5 |
д1+1 |
д1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Ва4 |
3.5~4.5 |
д1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Ва5 |
4.5~5.5 |
4 |
||||||
|
Ва6 |
5.5~6.5 |
5 |
||||||
|
Ва7 |
6.5~8 |
6 |
||||||
|
Ва8 |
8~9.5 |
7 |
||||||
|
Ва10 |
9.5~11.5 |
д1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Ва12 |
11.5~12.5 |
10.5 |
||||||
|
Ва14 |
13,5~15,5 |
12.5 |
||||||
|
Ва16 |
15.5~17 |
14 |
||||||
|
Ва18 |
17.5~19 |
16 |
||||||
|
Ва20 |
19~21 |
д1+2 |
д1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Ва22 |
21~24 |
20 |
||||||
|
Ва25 |
24~27 |
22 |
||||||
|
Ва28 |
27~29 |
25 |
||||||
|
Ва30 |
29~31 |
27 |
||||||
|
Ва32 |
31~33 |
29 |
||||||
|
Ва35 |
33~36 |
31 |
||||||
|
Ва38 |
36~38 |
34 |
||||||
|
Ва40 |
38~43 |
д1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Ва45 |
43~48 |
40 |
||||||
|
Ва50 |
48~53 |
45 |
||||||
|
Ва55 |
53~58 |
49 |
||||||
|
Ва60 |
58~63 |
54 |
||||||
|
Ва65 |
63~68 |
58 |
||||||
|
Ва70 |
68~73 |
д1+3 |
дл+18 |
9±1.2 |
63 |
6 |
11 |
6.8 |
|
Ва75 |
73~78 |
67 |
||||||
|
Ва80 |
78~83 |
72 |
||||||
|
Ва85 |
83~88 |
76 |
||||||
|
Ва90 |
88~93 |
81 |
||||||
|
Ва95 |
93~98 |
85 |
||||||
|
Ва100 |
98~105 |
90 |
|
Број производа |
дл |
д2 |
д3 |
БИ |
d |
C |
B |
A |
|
Вал10 |
105~115 |
д1+4 |
д1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
Ва120 |
115~125 |
108 |
||||||
|
Ва130 |
125~135 |
117 |
||||||
|
Ва140 |
135~145 |
126 |
||||||
|
Ва150 |
145~155 |
135 |
||||||
|
Ва160 |
155~165 |
д1+24 |
12±1.8 |
144 |
8 |
14.5 |
9 |
|
|
Ва170 |
165~175 |
153 |
||||||
|
Ва180 |
175~185 |
162 |
||||||
|
Ва190 |
185~195 |
171 |
||||||
|
Ва200 |
190~210 |
д1+10 |
д1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Ва220 |
210~235 |
198 |
||||||
|
Ва250 |
235~265 |
225 |
||||||
|
Ва275 |
265~290 |
247 |
||||||
|
Ва300 |
290~310 |
270 |
||||||
|
Ва325 |
310~335 |
292 |
||||||
|
Ва350 |
335~365 |
315 |
||||||
|
Ва375 |
365~390 |
337 |
||||||
|
Ва400 |
390~430 |
360 |
||||||
|
Ва450 |
430~480 |
405 |
||||||
|
Ва500 |
480~530 |
450 |
||||||
|
Ва550 |
530~580 |
495 |
||||||
|
Ва600 |
580~630 |
540 |
||||||
|
Ва650 |
630~665 |
600 |
||||||
|
Ва700 |
665~705 |
630 |
||||||
|
Ва725 |
705~745 |
670 |
||||||
|
Ва750 |
745~785 |
705 |
||||||
|
Ва800 |
785~830 |
745 |
||||||
|
Ва850 |
830~875 |
785 |
||||||
|
Ва900 |
875~920 |
825 |
||||||
|
Ва950 |
920~965 |
865 |
||||||
|
Ва1000 |
965~1015 |
910 |
Напомена: Доступни су производи до 6000 мм дужине.
ВС спецификације и табела са димензијама жлебова
|
Број производа |
дл |
д2 |
д3 |
Б1 |
d |
C |
B |
A |
|
Вс12 |
11.5~13.5 |
дл+1 |
дл+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Вс14 |
13,5~15,5 |
12.5 |
||||||
|
Вс16 |
15,5~17,5 |
14 |
||||||
|
Вс18 |
17.5~19 |
16 |
||||||
|
Вс20 |
19~21 |
дл+2 |
дл+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Вс22 |
21~24 |
20 |
||||||
|
Вс25 |
24~27 |
22 |
||||||
|
Вс28 |
27~29 |
25 |
||||||
|
Вс30 |
29~31 |
27 |
||||||
|
Вс32 |
31~33 |
29 |
||||||
|
Вс35 |
33~36 |
31 |
||||||
|
Вс38 |
36~38 |
34 |
||||||
|
Вс40 |
38-43 |
д1+2 |
дл+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Вс45 |
43~48 |
40 |
||||||
|
Вс50 |
48~53 |
45 |
||||||
|
Вс55 |
53~58 |
49 |
||||||
|
Вс60 |
58~63 |
54 |
||||||
|
Вс65 |
63~68 |
58 |
||||||
|
Вс70 |
68~73 |
дл+3 |
дл+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Вс75 |
73~78 |
67 |
||||||
|
Вс80 |
78~83 |
72 |
||||||
|
Вс85 |
83~88 |
76 |
||||||
|
Вс90 |
88~93 |
81 |
||||||
|
Вс95 |
93~98 |
85 |
||||||
|
Вс100 |
98~105 |
90 |
||||||
|
Вс110 |
105~115 |
д1+4 |
д1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
Вс120 |
115~125 |
108 |
||||||
|
Вс130 |
125~135 |
117 |
||||||
|
Вс140 |
135~145 |
126 |
||||||
|
Вс150 |
145~155 |
135 |
||||||
|
Вс160 |
155~165 |
д1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Вс170 |
165~175 |
153 |
||||||
|
Вс180 |
175~185 |
162 |
||||||
|
Вс190 |
185~195 |
171 |
||||||
|
Вс199 |
195~210 |
180 |
Напомена: Ако тражене спецификације нису наведене у овој табели, контактирајте нашу компанију.
