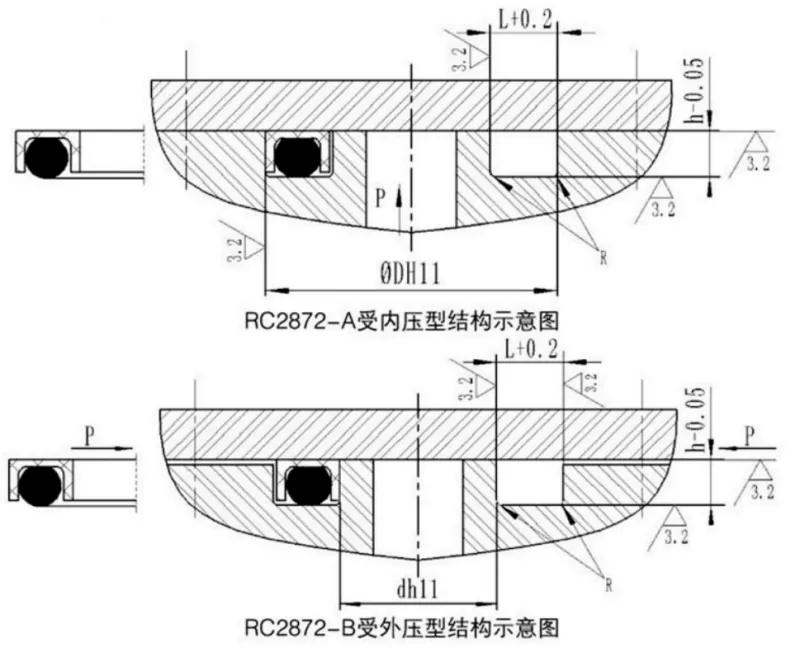

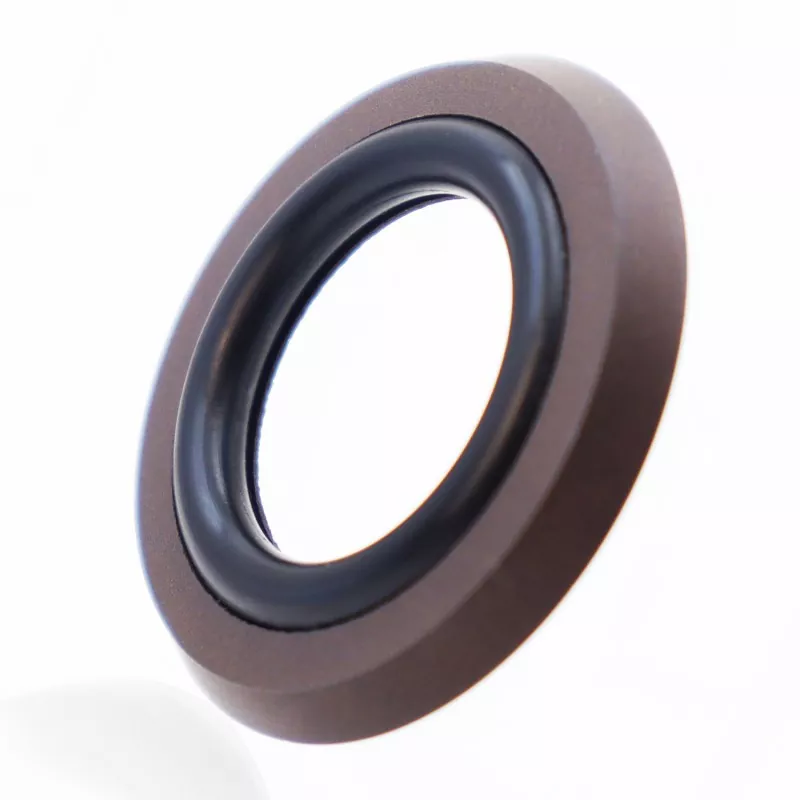

Аксијална комбинована заптивка типа Ц се састоји од заптивног прстена у облику слова Ц од пуњеног ПТФЕ и гуменог О-прстена; Дизајниран је за статичке примене заптивања као што су аксијалне (завршне) и прирубничке заптивке. Кључне карактеристике укључују дуг радни век, одличне перформансе заптивања, отпорност на висок притисак и компактан структурни отисак; такође је погодан за апликације хидрауличког заптивања. Доступан у две верзије: РЦ2872-А (за унутрашњи притисак) и РЦ2872-Б (за спољашњи притисак).
Компактан дизајн олакшава инсталацију у скученим просторима, обезбеђујући поуздано заптивање и продужени радни век током дуготрајног рада. Читав спектар спецификација је доступан на лагеру, са услугама које се пружају глобалним купцима, укључујући технички одабир, упите о ценама и масовно наручивање.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Средње |
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
- |
Хидраулично уље, емулзија, вода итд. |
|
-20 до +200 (са ФКМ О-прстеном) |
Овај заптивач се састоји од ПТФЕ заптивног прстена у облику слова Ц и О-прстена; О-прстен обезбеђује предкомпресију, стварајући силу стезања потребну за постизање заптивања. Под притиском, ова сила стезања се повећава - што значи да заптивач ради боље како притисак расте. Захваљујући дизајну двоструке прирубнице клизног прстена, О-прстен је спречен од екструдирања, што омогућава заптивачу да издржи високе притиске.
Доступне су све спецификације унутар опсега параметара.
|
Опсег спољног пречника Д Х11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Цорнер Радиус Рмак |
Пречник жице О-прстена учинити |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Доступне су све спецификације унутар опсега параметара.
|
Опсег унутрашњег пречника д х11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Цорнер Радиус Рмак |
Пречник жице О-прстена учинити |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
