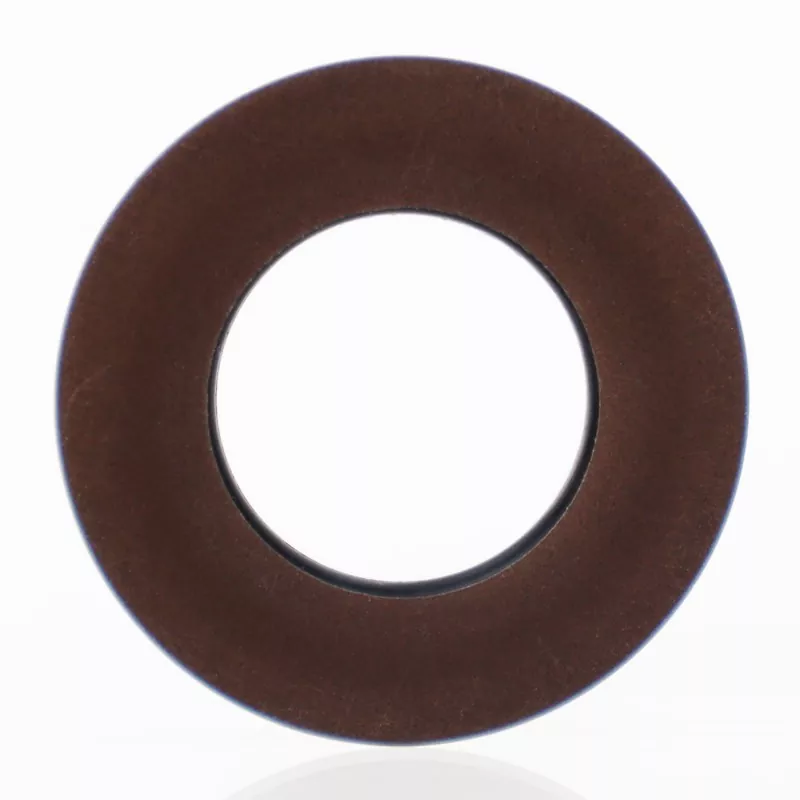

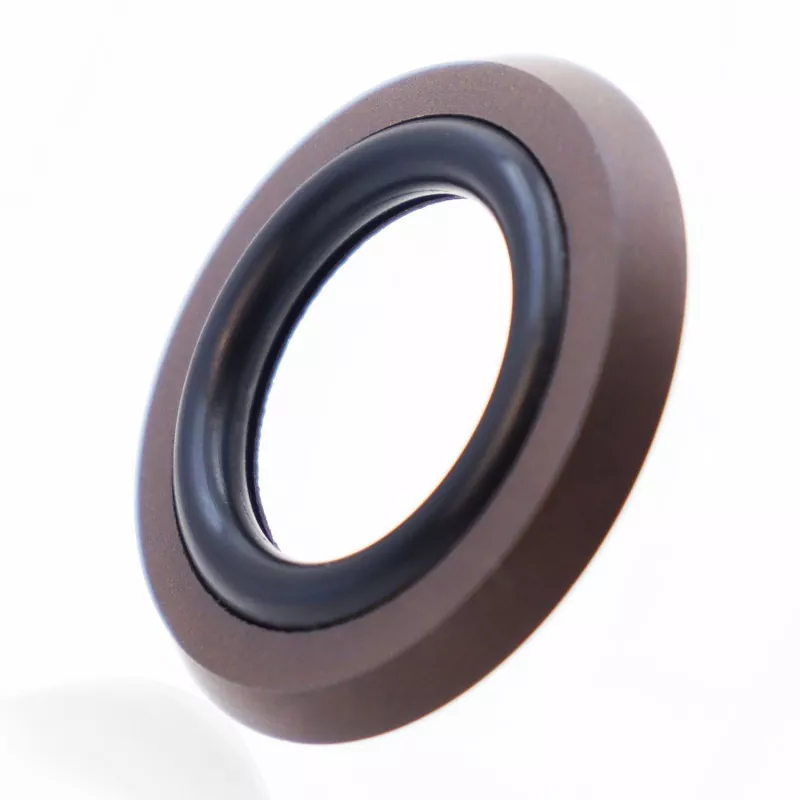

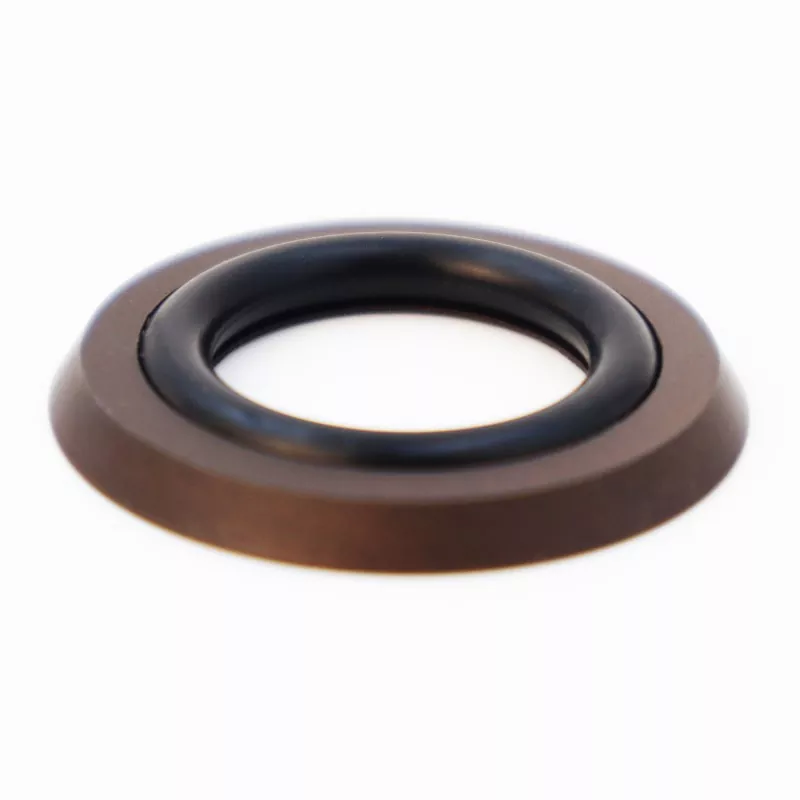

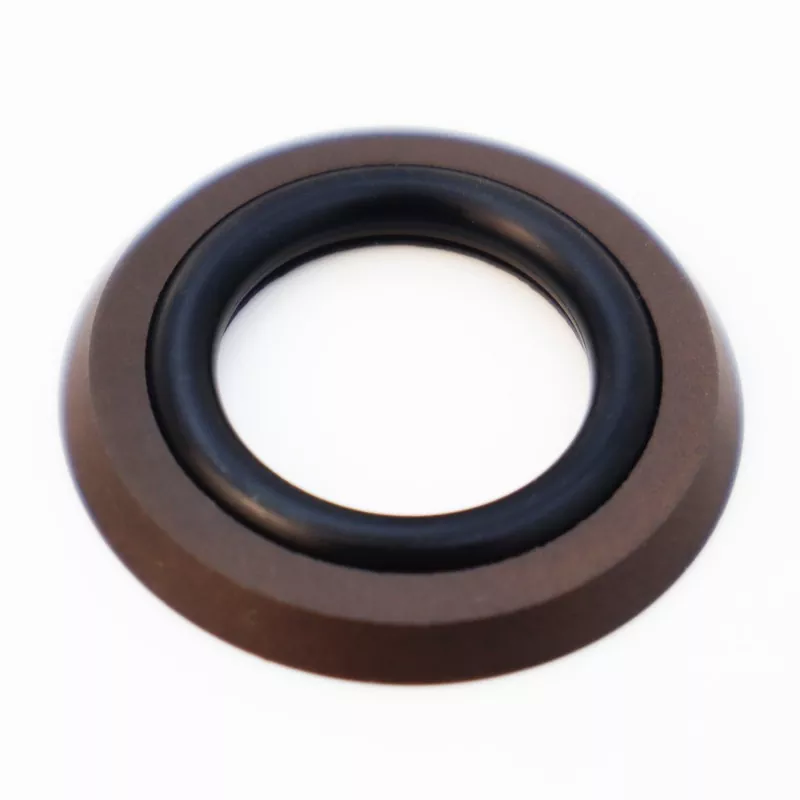

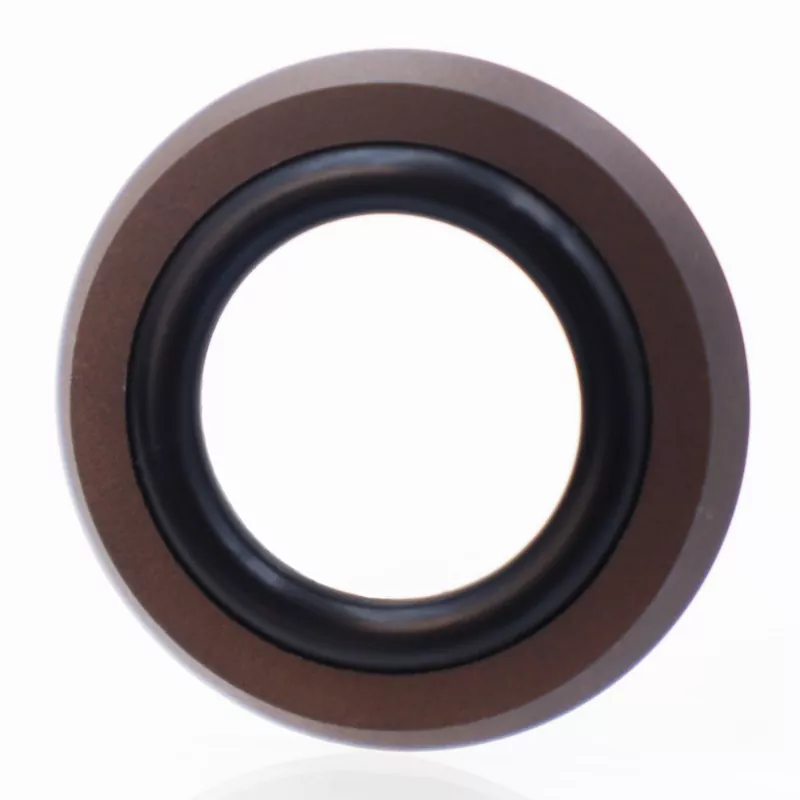

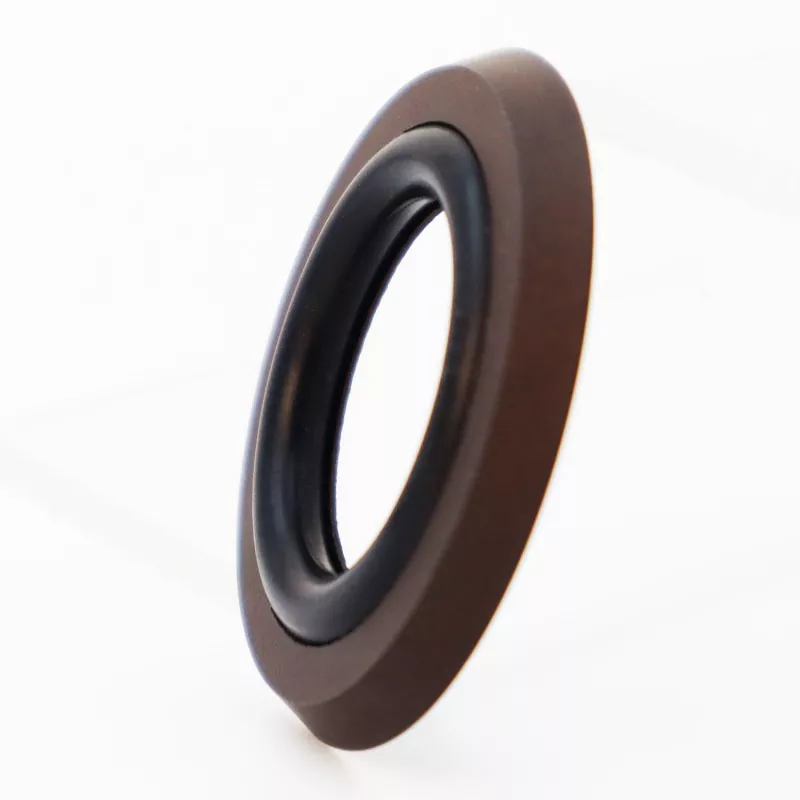

Комбинована заптивка типа аксијалне стопице састоји се од заптивног прстена у облику стопала од пуњеног ПТФЕ и гуменог О-прстена. Дизајниран је за једносмерне статичке примене заптивања, као што су аксијалне (на крају) и прирубничке заптивке. Кључне карактеристике укључују дуг радни век, одличне перформансе заптивања, отпорност на високе и ултра високе притиске и компактан дизајн који захтева минималан простор за инсталацију; такође је погодан за апликације хидрауличког заптивања. Доступан у две верзије: РЦ2875-А (за унутрашњи притисак) и РЦ2875-Б (за спољашњи притисак).
Његова компактна структура се уклапа у уске инсталационе жлебове, значајно смањујући ризик од цурења опреме. Читав спектар спецификација је доступан на залихама, а ми поздрављамо упите и поруџбине узорака од глобалних купаца.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Средње |
|
≤60 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулична уља на минералној бази, течности отпорне на ватру (ХФА/ХФБ), вода итд. |
|
-20 до +200 (са ФКМ О-прстеном) |

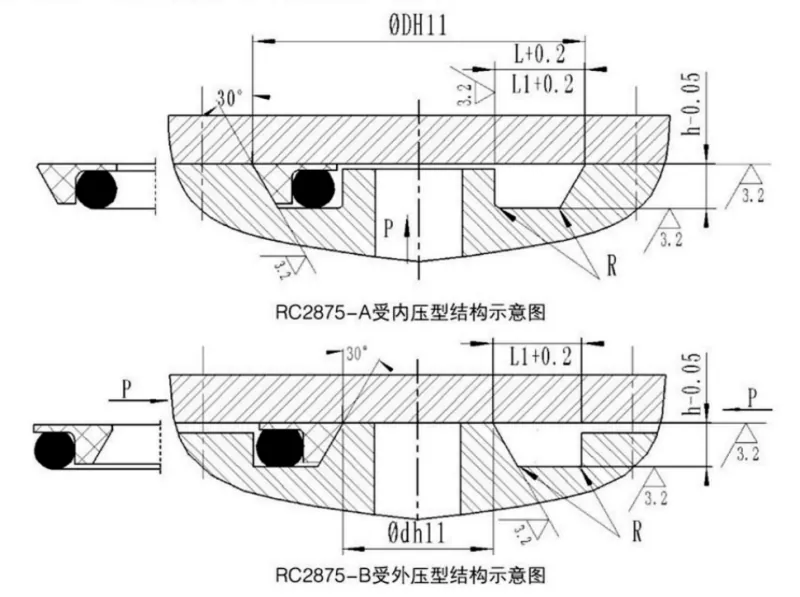

Ова заптивка се састоји од модификованог ПТФЕ заптивног прстена са профилом у облику стопала и О-прстена. Под притиском, сила хватања заптивке се повећава — што значи да што је притисак већи, то су боље перформансе заптивања. Захваљујући дизајну бочне прирубнице у облику стопала клизног прстена, О-прстен је спречен од екструдирања, што омогућава заптивачу да издржи високе и ултра високе притиске.
Доступне су све спецификације унутар опсега параметара.
|
Опсег спољног пречника Д Х11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Ширина жлеба Л1 + 0,2 Притисак > 100 МПа |
Цорнер Радиус Рмак |
Пречник жице О-прстена учинити |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Доступне су све спецификације унутар опсега параметара.
|
Опсег унутрашњег пречника дх11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Ширина жлеба Л1 + 0,2 Притисак > 100 МПа |
Цорнер Радиус Рмак |
Пречник жице О-прстена учинити |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
