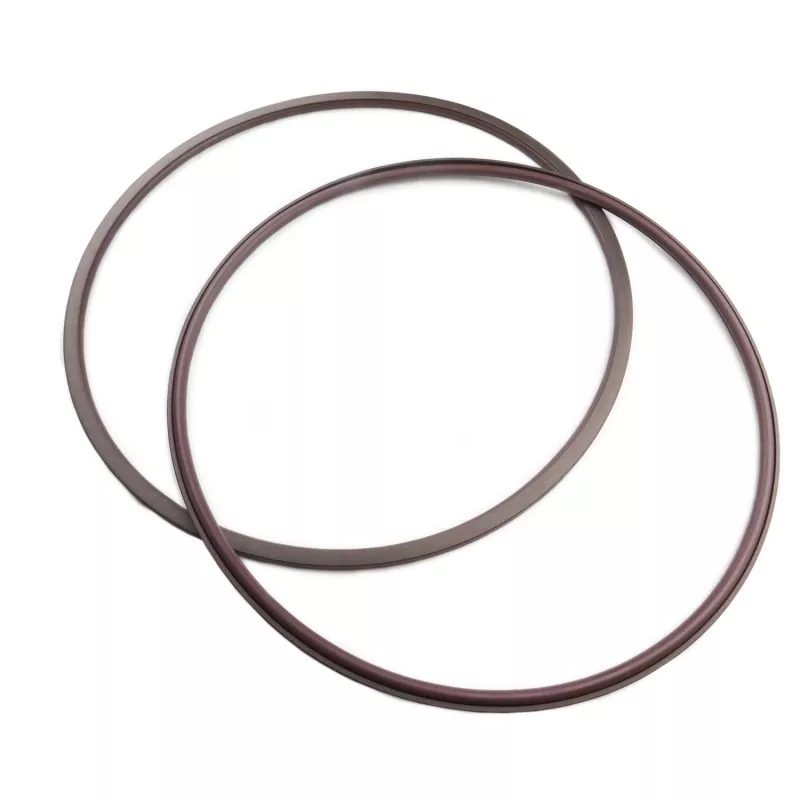

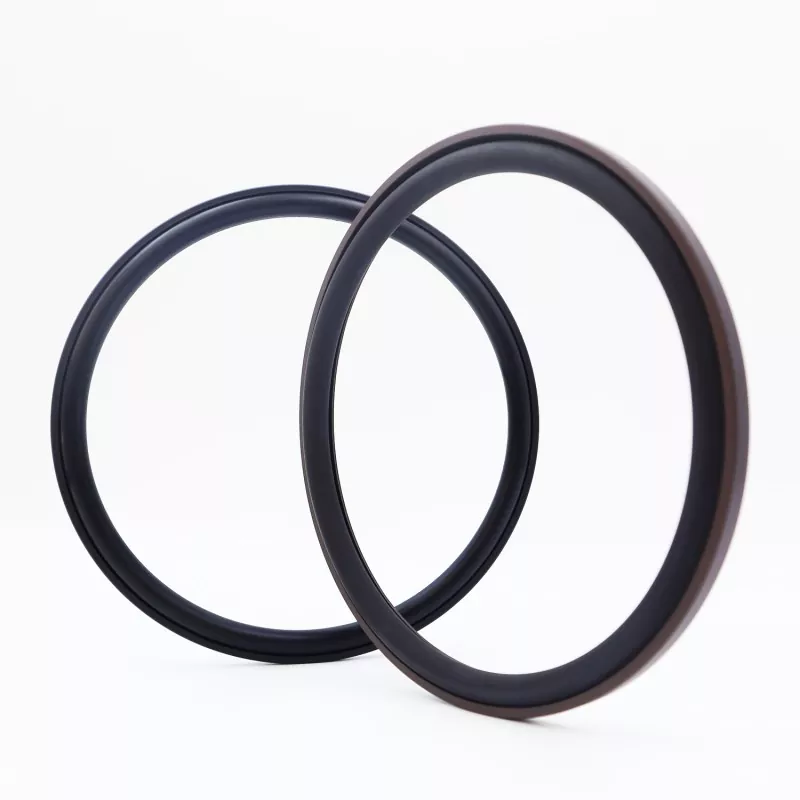

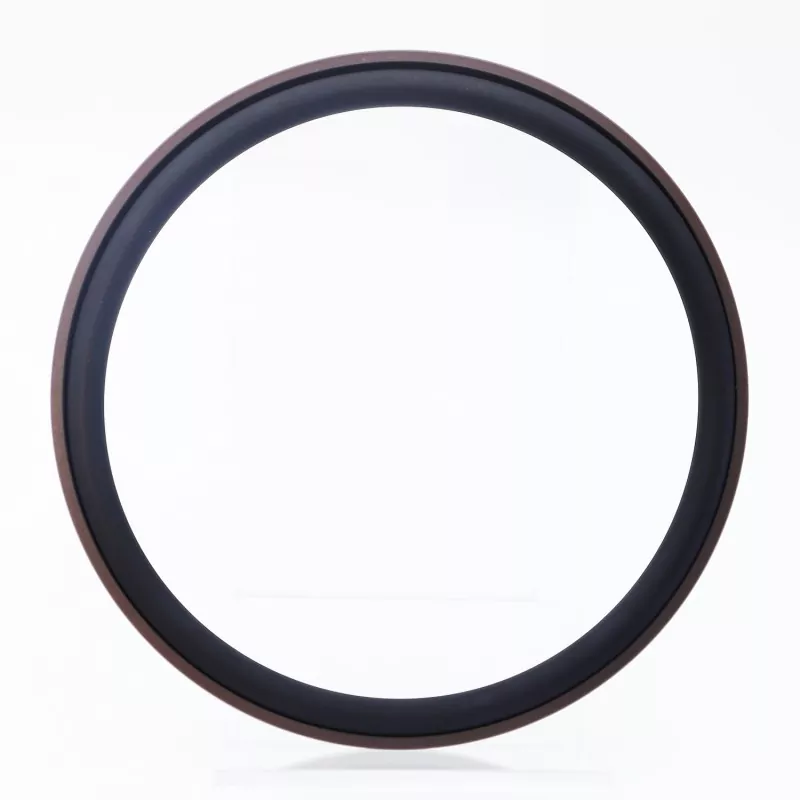

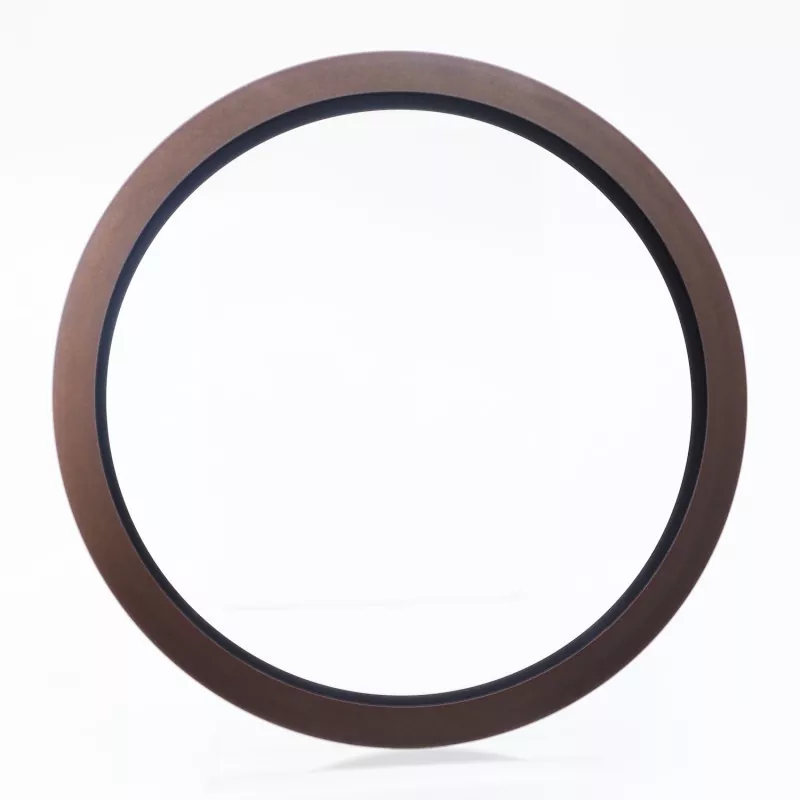

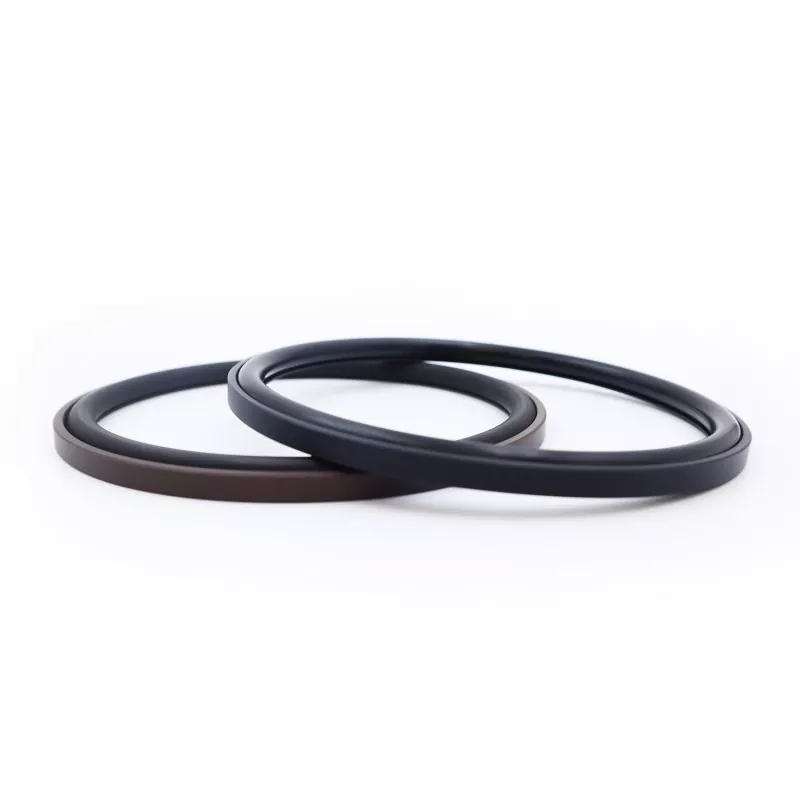

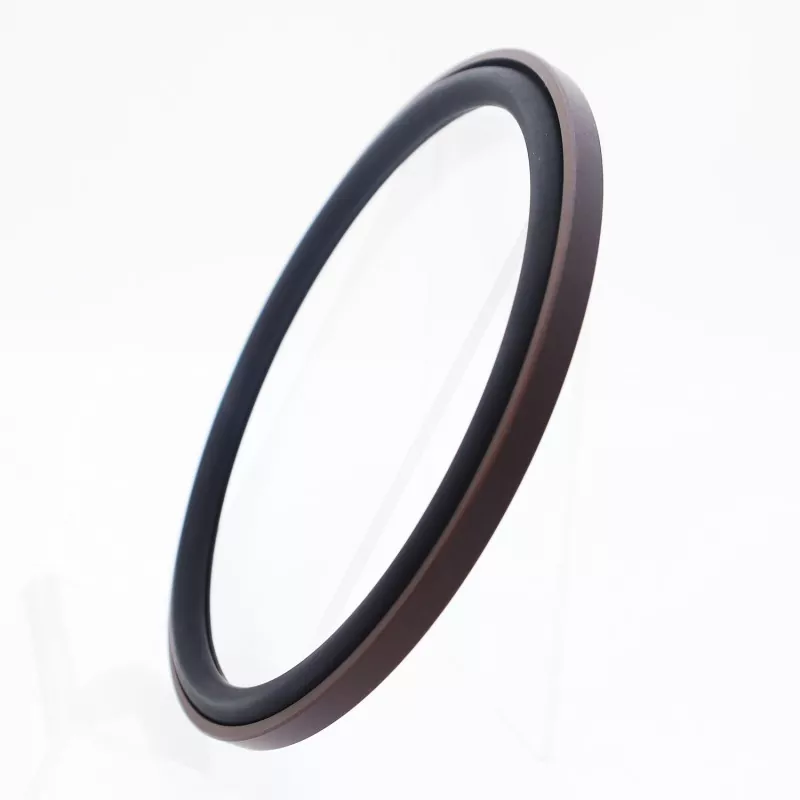

Комбинована заптивка са аксијалним степеницама се састоји од правоугаоног заптивног прстена направљеног од пуњеног ПТФЕ и гуменог О-прстена; Дизајниран је за једносмерне статичке заптивке, као што су аксијалне (завршне) и прирубничке заптивке. Одликује га дуг век трајања, одличне перформансе заптивања, отпорност на високе и ултра високе притиске и компактан структурни отисак; такође је погодан за апликације заптивања под притиском воде. Доступан је у две верзије: РЦ2871-А (за унутрашњи притисак) и РЦ2871-Б (за спољашњи притисак).
Ефикасно заптивање се постиже непрекидном силом хватања која се генерише претходном компресијом О-прстена, обезбеђујући самонапајајући ефекат заптивања где се перформансе заптивања побољшавају како се средњи притисак повећава. Дизајн са прирубницом на страни заптивног прстена ефикасно спречава екструзију О-прстена, омогућавајући му да се лако носи са условима високог притиска и ултрависоког притиска док остаје компатибилан са окружењима за заптивање под притиском воде.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Средње |
|
≤300 |
-35 до +100 (са НБР О-прстеном) |
- |
Хидраулично уље, емулзија, вода итд. |
|
-20 до +200 (са ФКМ О-прстеном) |
Овај заптивач се састоји од правоугаоног ПТФЕ заптивног прстена и О-прстена; О-прстен обезбеђује предкомпресију, стварајући силу стезања потребну за постизање заптивања. Под притиском, ова сила стезања се повећава – што значи да што је притисак већи, то су боље перформансе заптивања. Захваљујући дизајну бочне прирубнице клизног прстена, спречава се екструдирање О-прстена, што омогућава заптивачу да издржи високе притиске.
Доступне су све спецификације унутар опсега параметара.
|

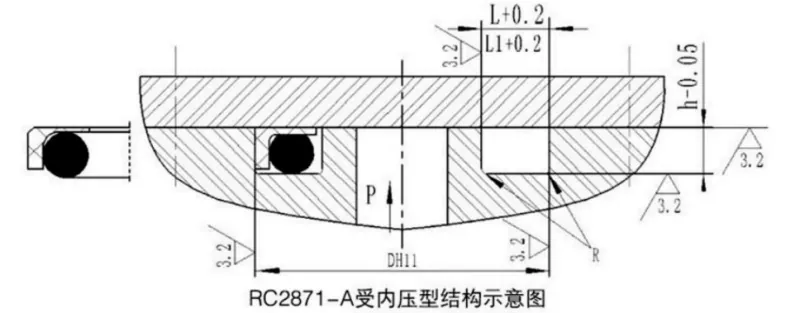

Опсег спољног пречника Д Х11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Ширина жлеба Л1 + 0,2 Притисак > 80 МПа |
Угаони радијус Рмак |
Пречник жице О-прстена учинити |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Доступне су све спецификације унутар опсега параметара.
|

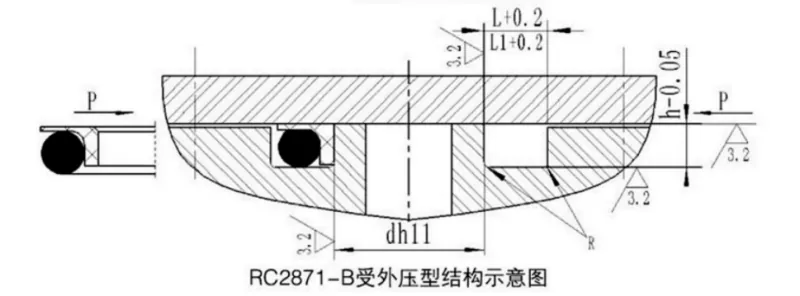

Опсег унутрашњег пречника дх11 |
Дубина жлеба х-0,05 |
Ширина жлеба Л+0,2 |
Ширина жлеба Л1 + 0,2 Притисак > 80 МПа |
Угаони радијус Рмак |
Пречник жице О-прстена учинити |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
