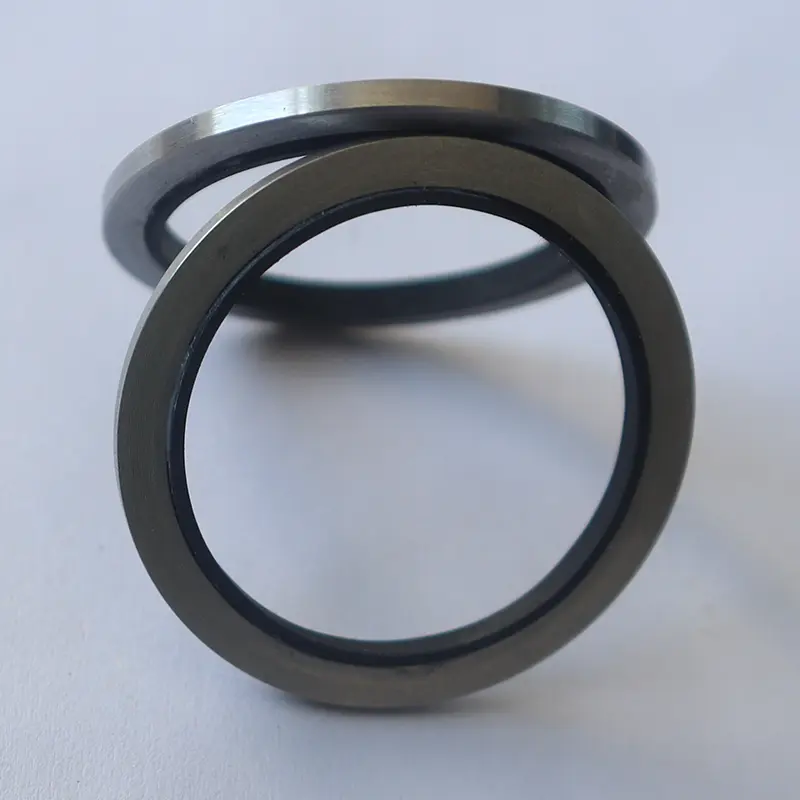

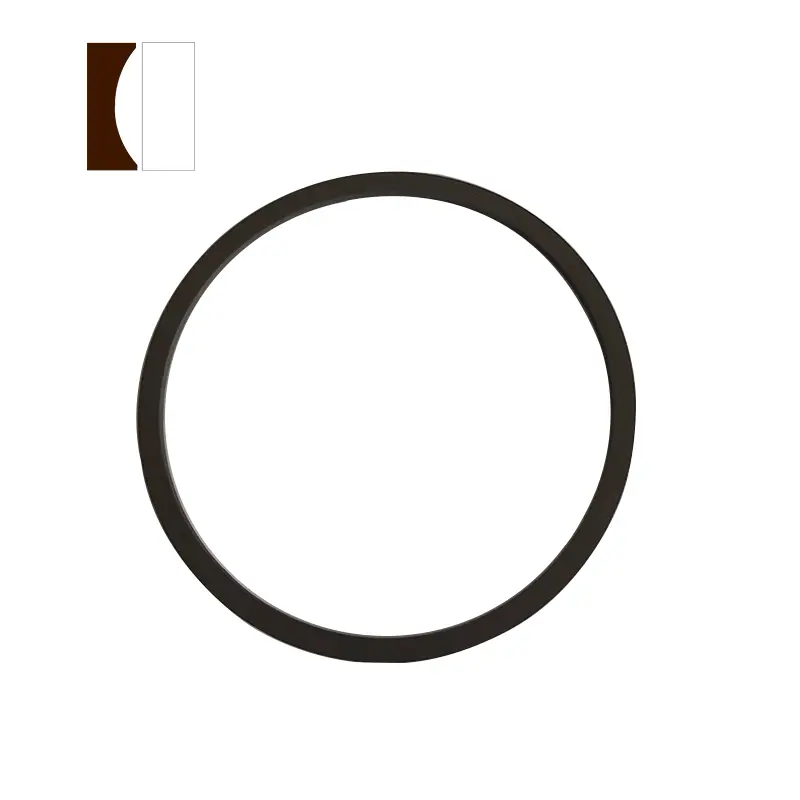

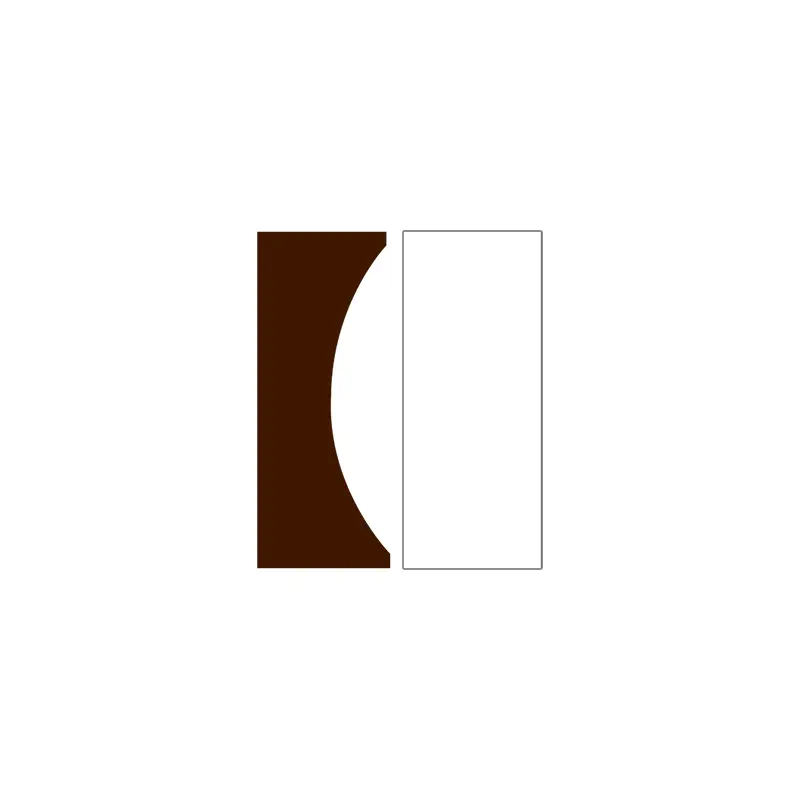

Основне хидрауличне бртве

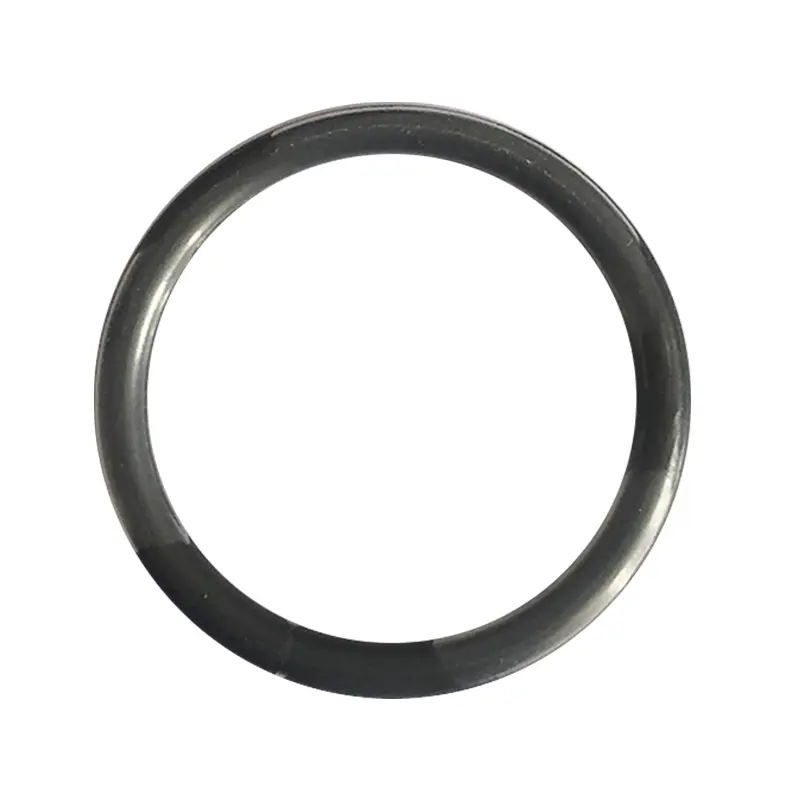

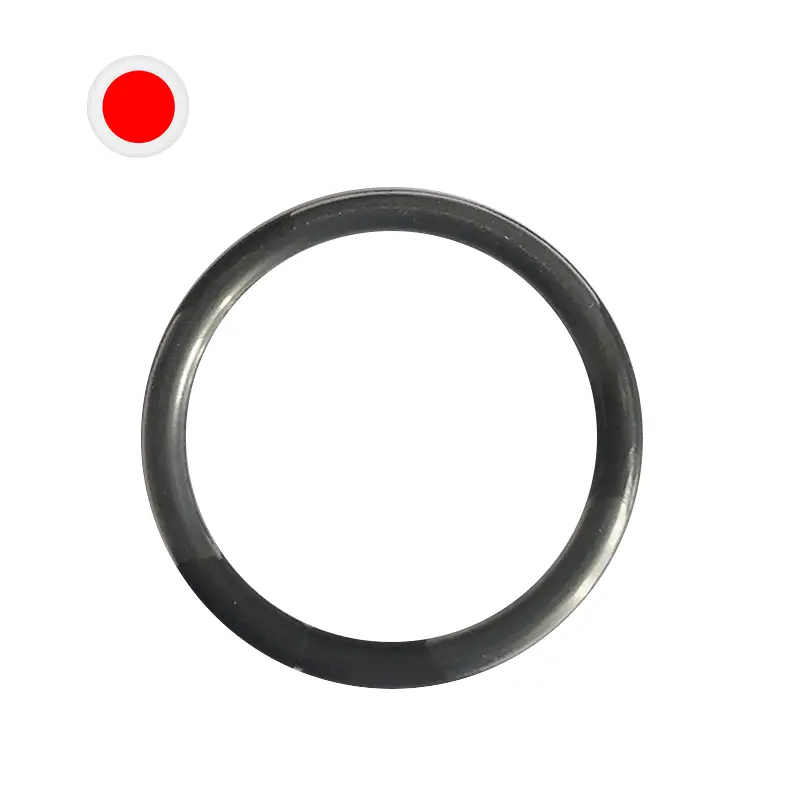

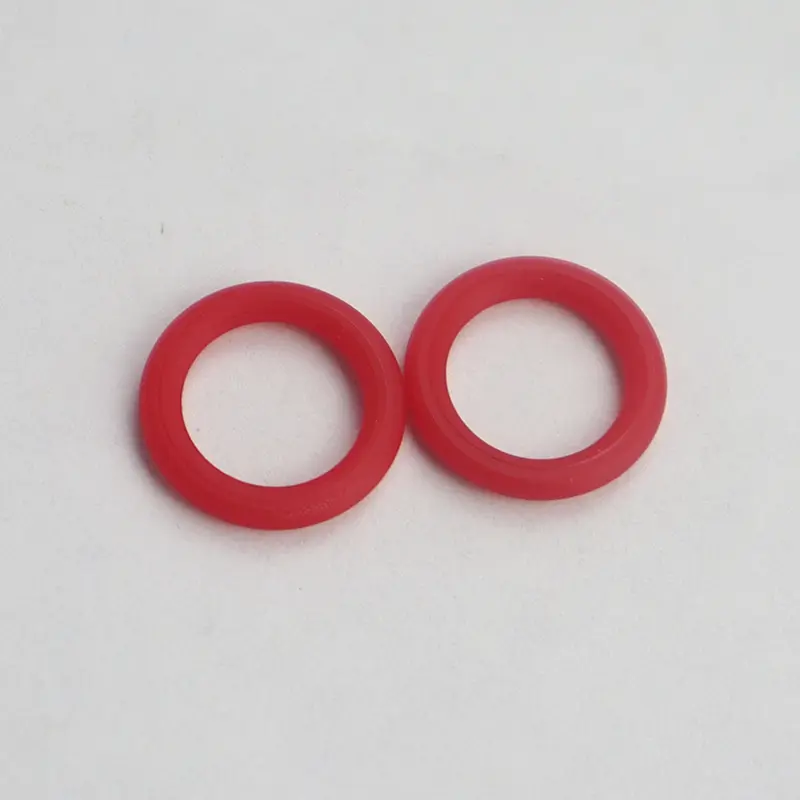

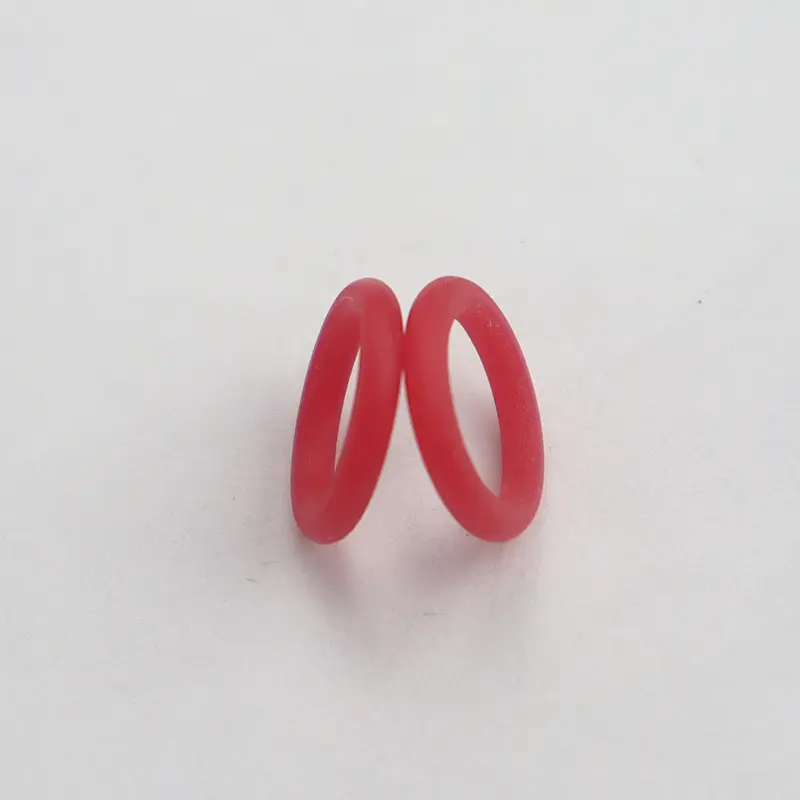

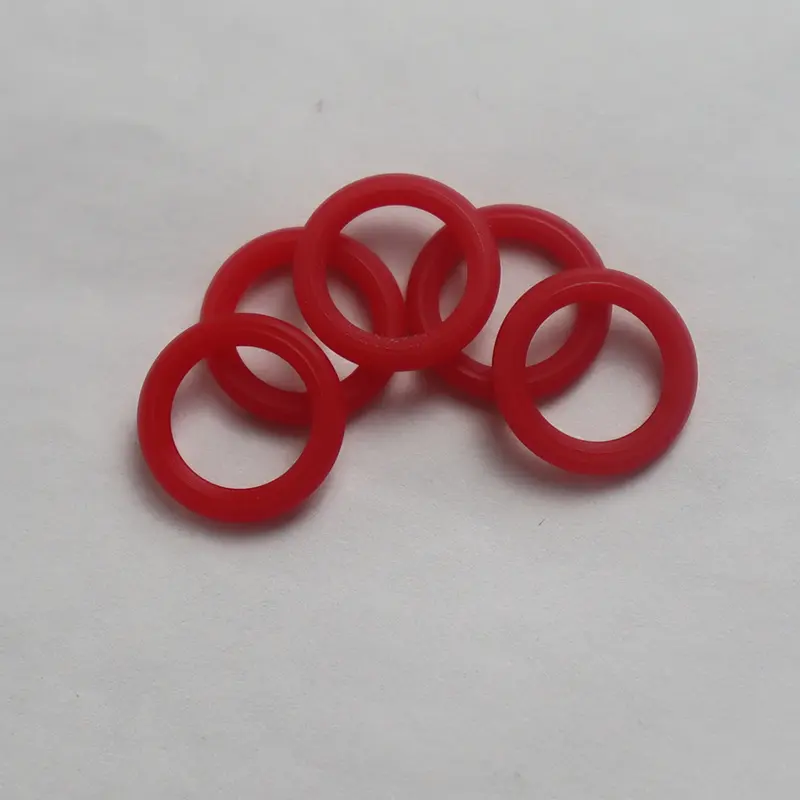

Руицхен Сеалс 'Басиц хидраулични бртви углавном укључују неколико врста заптивача, свака са сопственим предностима. О-прстенови се широко користе у различитим динамичким и статичким заптивним приликама због ниске производне трошкове и погодне употребе. Већина земаља је формулисала низ стандарда производа за О-прстенове, међу којима је амерички стандард (АС568), јапански стандард (ЈИСБ2401) и међународни стандард (ИСО 3601/1) чешћа. Национални стандарди су ГБ3452.1 и ГБ1235.

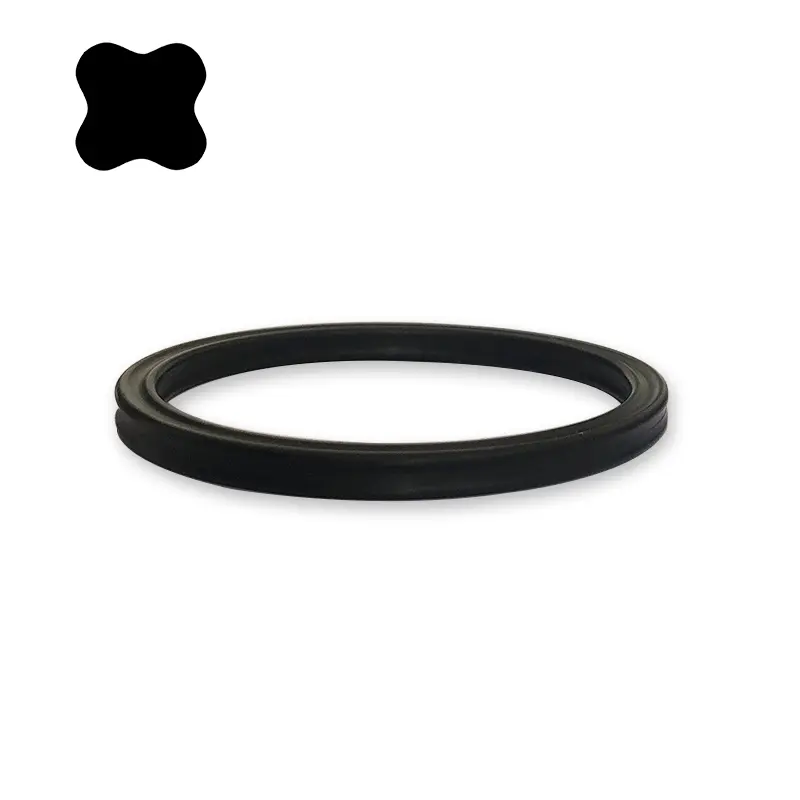

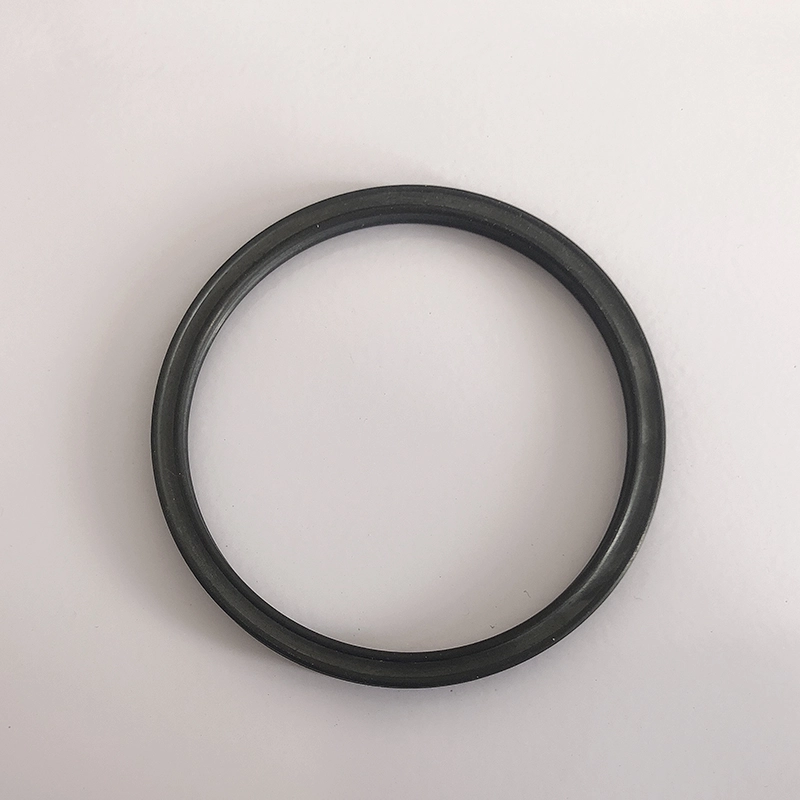

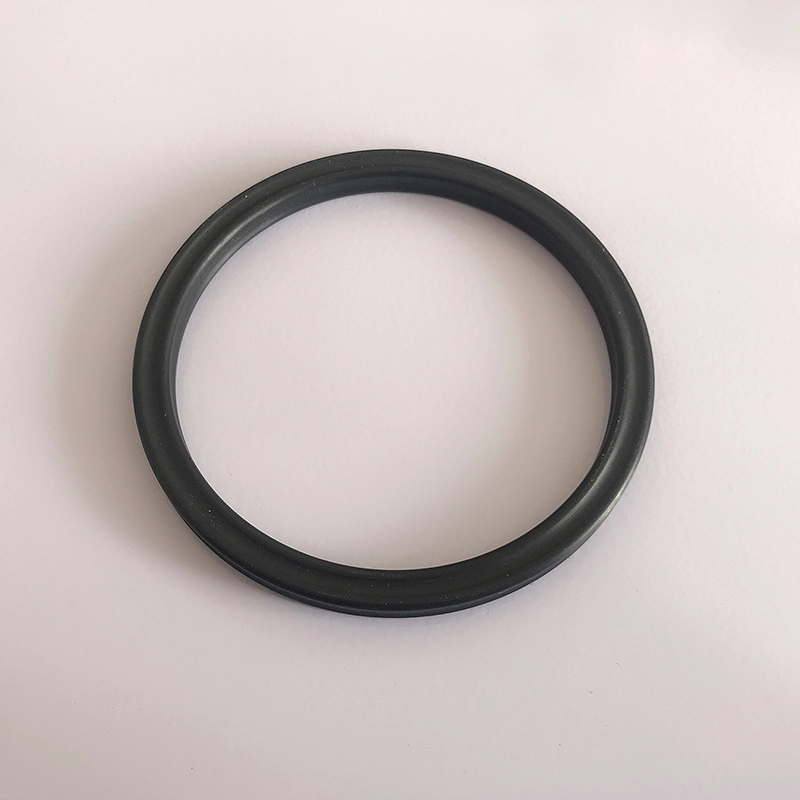

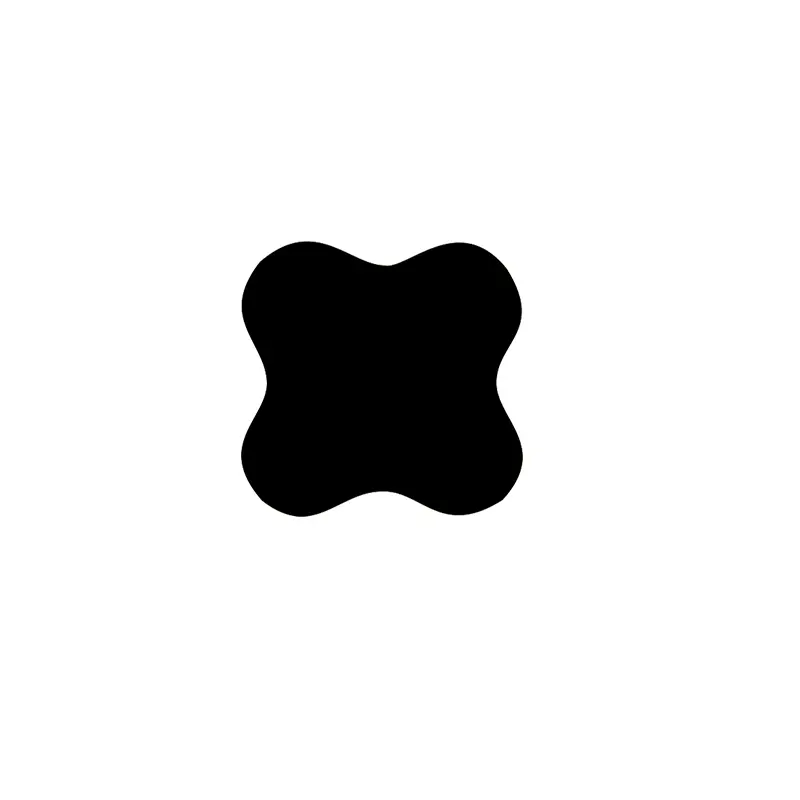

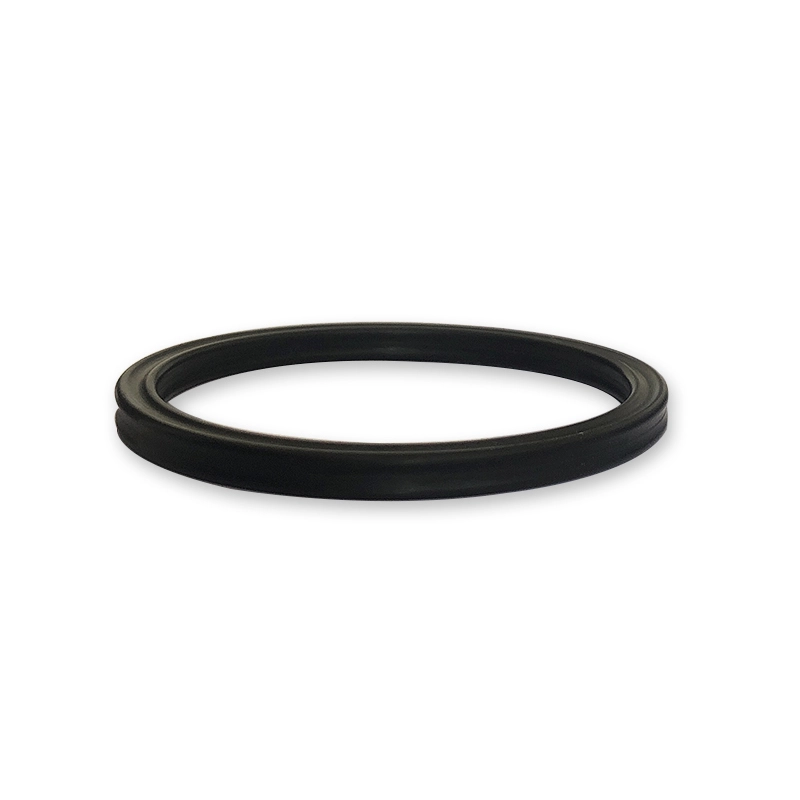

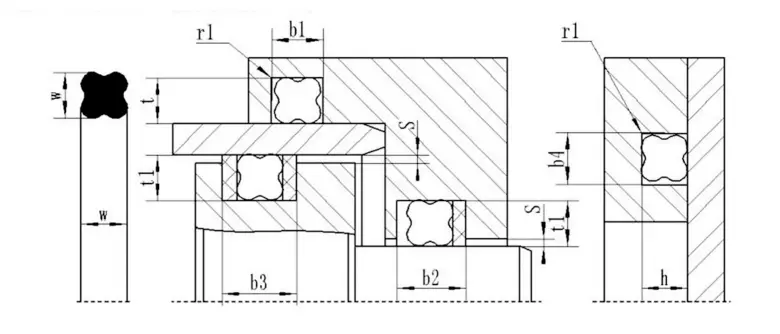

Прстен за бртвљење у облику звезде је печат са четири усне са обликом у облику слова Кс, тако да се такође назива и прстен у облику слова Кс. То је побољшање и унапређење на основу О-прстена. Његове пресјечке димензије су исте као и О-прстен САД-а АС 568А стандарда и у основи може заменити употребу О-прстена.

Предности звезданих прстенова

У поређењу са О-прстенима, звездане прстенове имају мање отпорности на трење и мање почетна отпорност, јер формирају невладину шупљину између заптивних усана. Пошто је његова бљескалица налазила се у конкавном делу пресека, ефекат заптивања је бољи. Неколико крст који не ради ефикасно избегава котрљајуће појаве током повратка.

Радни механизам радног старског звона

Звездани прстен је самоотежавајући елемент за заптивање двоструког дјеловања. Радијалне и аксијалне силе зависе од притиска система. Како се притисак уздигне, деформација звијезда ће се повећати, а укупна заптивна сила ће се повећати, чиме формира поуздан печат.

Како одабрати прстен за бртвљење у облику звезде

Ако је познат пречник осовине и рупа, изаберите одговарајући прстен за бртвљење у облику звезде према следећим критеријумима:

1. Статично заптивање или реципроцирање линеарног кретања: (1) Заптивање рупа: Унутрашњи пречник прстена у облику звезда треба да буде компатибилан са уторима или мање од око 2% пречника утора. Будући да се на предконсионалну силу насталу пре-компресијом може ефикасно спречити заптивни прстен у облику звезде од увијања и ваљања. (2) Заптивање осовине: Унутрашњи пречник прстена у облику звезде треба да буде једнак или на одговарајући начин већи од спољног пречника осовине за око 0,2 ~ 0,3 мм, или може бити око 1% већи од спољног пречника осовине. Као резултат тога, прстен за бртвљење биће лакше инсталирати и имати дужи радни век.

2 Ротациони бртвљење: Унутрашњи пречник прстена у облику звезде требало би да буде око 2 ~ 5% веће од пречника заптивача ВОФА. Пошто ће прстен за бртвљење створити трење и топлоту када се користи у ротирајућем покрету, а гума ће се смањити када се загреја (ефекат јоула). Стога, како би се осигурало да се прстен за бртвљење може подмазати и поуздано радити, постављен је прстен у облику звезде са унутрашњим пречником већим од пречника осовине. Обично, прстен за бртвљење са мањим пресеком може задовољити потребе статичког заптивања. Напротив, прстен за бртвљење са већим пресеком за већи попречни пресек треба да испуни динамички печат. У случају високог притиска или великих празнина мора се одабрати гумени материјал са већом тврдоћом. Најбољи начин је да додате ПТФЕ за задржавање прстена за спречавање оштећења екструзије високог притиска.

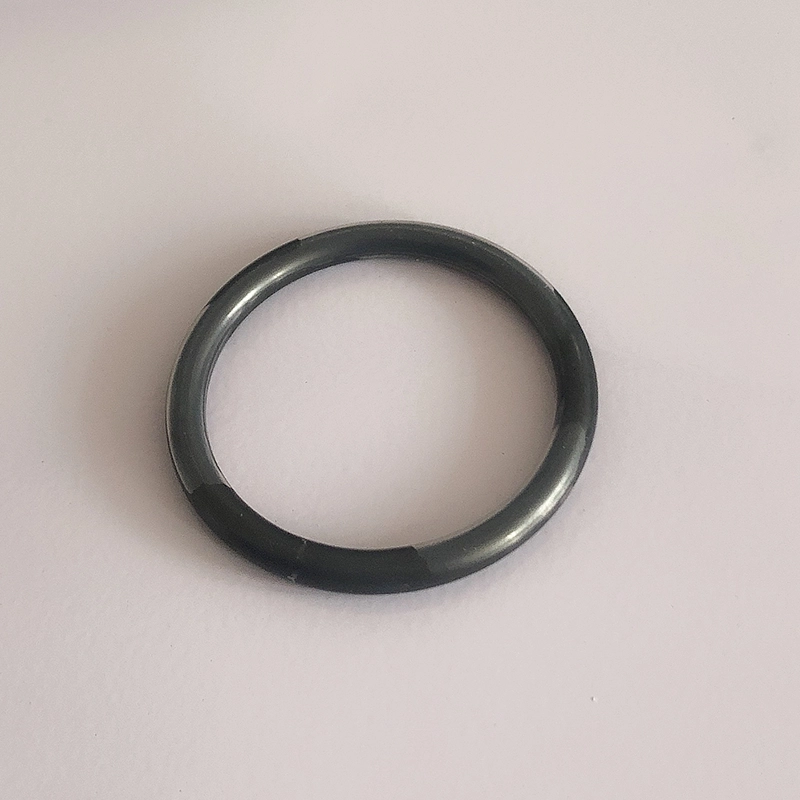

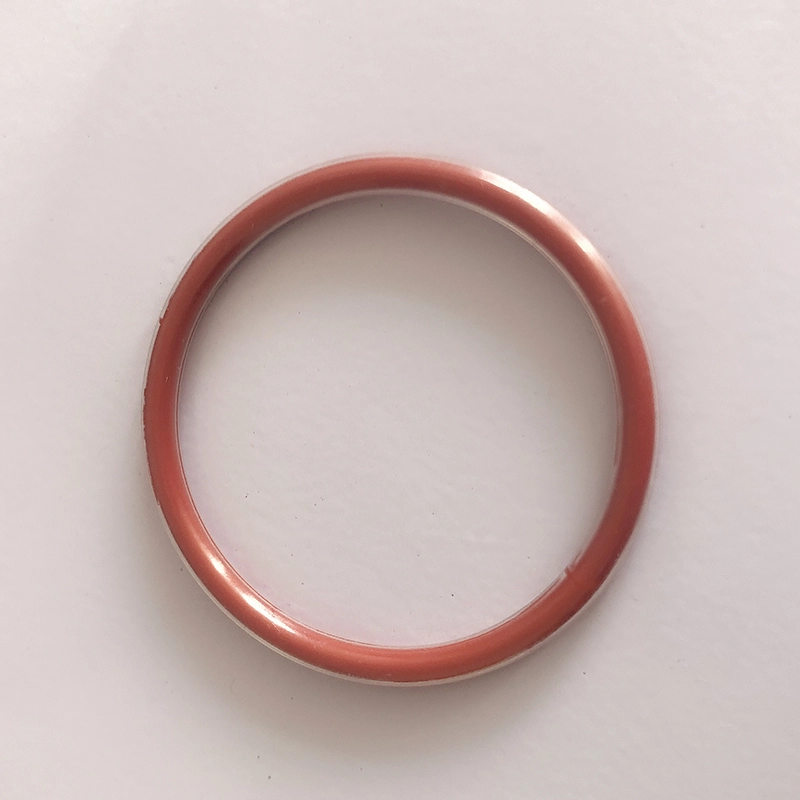

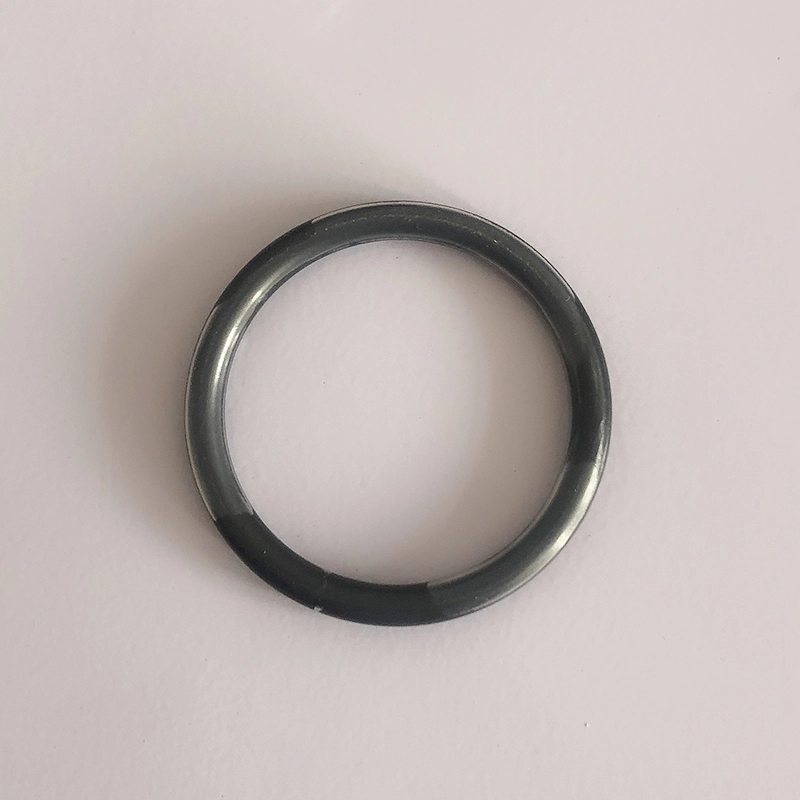

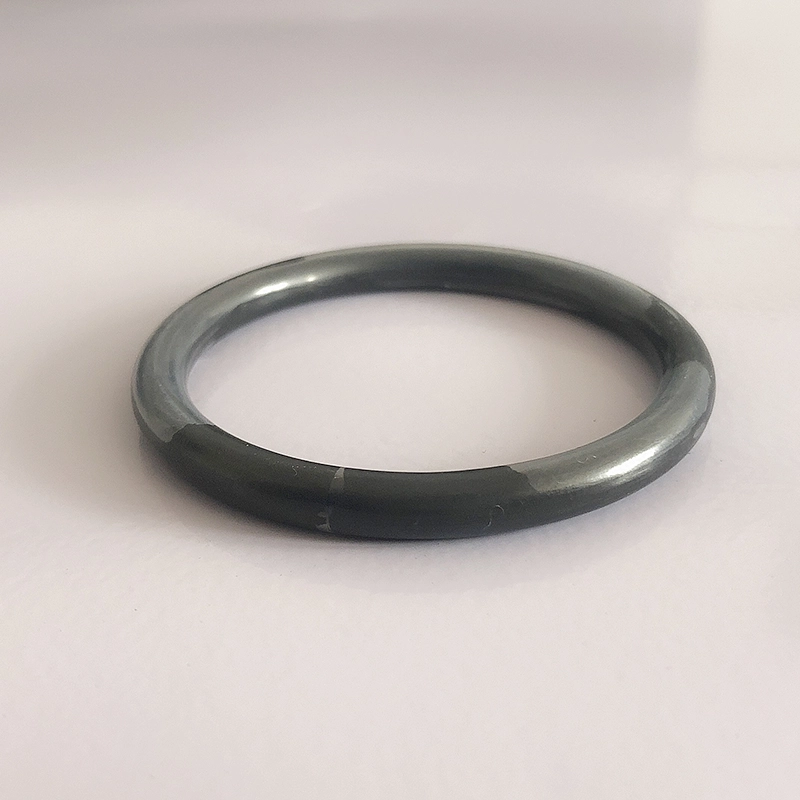

Пресвучен О-прстен органски комбинује еластичност и заптивање гуме са хемијским отпором тефлона. Састоји се од силиконске или флуороруббер унутрашњег језгра и релативно танког тефлонског ФЕП-а или тефлон пфА спољног премаза.

Материјал: ТЕФЛОН ФЕП и ТЕФЛОН ПФА су у основи слични, али Тефлон ПФА има бољу отпорност на високу температуру од тефлона ФЕП-а. Применљиви температурни опсег ТЕФЛОН ФЕП СХЕЛЛ: -60 ℃ ~ 205 ℃ Може се користити на 260 ° ℃ за кратко време ТЕФЛОН ПФА СХЕЛЛ: -60 ℃ ~ 260 ℃ Може се користити на 300 ℃ за кратко време предности:

1. Изузетна хемијска отпорност, погодна за готово све хемијске медије

2 Широк опсег температуре

3. Добра отпорност на компресију

4. Анти-трења

5. Добро отеклино

6 Отпорност на високи притисак

7. Одлична трајност за заптивање и дуг радни век

Примена: Пумпе и вентили, реакционе посуде, механичке заптивене, филтери, под притиском, измењивачи топлоте, котлови, коловоз, гасни компресори итд.

Апликациона индустрија: Хемијска индустрија, производња авиона, фармацеутска индустрија, уље и хемијски превоз и рафинирање, филмска индустрија, расхладна инжењеринг, индустрија прехрамбене хране, индустрија прехрамбене хране, индустрија за производњу папира, пресвлачење боје, итд.

Упутства за инсталацију за заптивање прстенова

1. Делови у којима су заптивни прстенови постављени или пролазе кроз морају бити глатко, без бурри, жлебови и оштрих углова. Грубост унутрашње рупе треба да достигне 1.6μ, а храпавост осовине треба да достигне 0,8ум.

2 Нанесите чисто лако уље или масти да подмажите површину заптивног прстена и релевантни делови у контакту.

3. Ако је тешко инсталирати заптивни прстен на осовину, уроните га у топлу воду неколико минута да бисте је проширили. Овај омекциони и проширен О-прстен је лакше инсталирати. Инсталирајте о-прстен када је вруће, а његова величина ће се вратити у своју оригиналну величину након хлађења.

4. Не савијте о-прстен превише насилно, иначе ће то изазвати боре у тефлону и утицати на њену употребу.

Препоручена компресија обложеног о-прстена је следећа:

Статично стање заптивања: 15% -20%

Динамично заптивно стање: 10% -12%

Пнеуматска држава: 7% -8%

Стварна компресија треба да узме у обзир услове рада, посебно заптивна радна притиска и друге факторе.

Карактеристике и апликације производа:

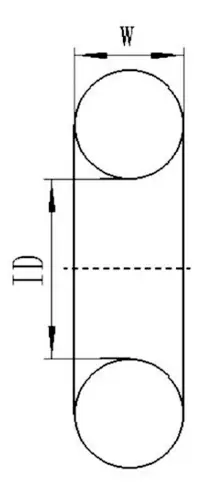

Стандардни	Пречник пресјека О-прстена В
Амерички стандард као 568 Британски стандард БС 1516	1.78	2.62	3.52	5.33	6.99	-
Јапански стандард ИТ Б2401	1.9	2.4	3.1	3.5	5.7	8.4
Међународни стандард ИСО 3601/1 Немачки стандард ДИН 3771/1 Кинески стандардни ЦБ 3452.1	1.8	2.65	3.55	5.30	7.00	-
Пожељне метричке величине	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Амерички стандард као 568 (Серија 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Стар Ринг Материал:

Материјал је генерално Схав А70 нитрил гума НБР.

Пресвучен о-прстен:

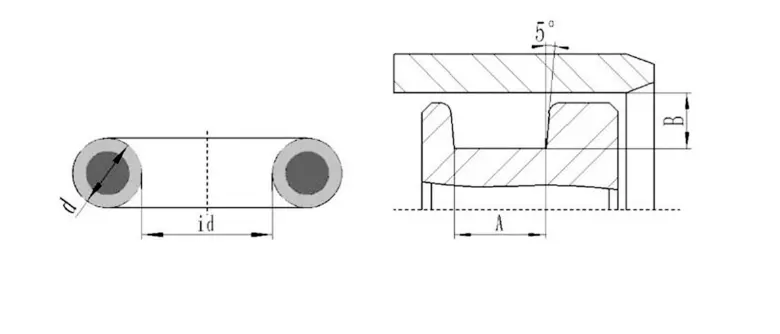

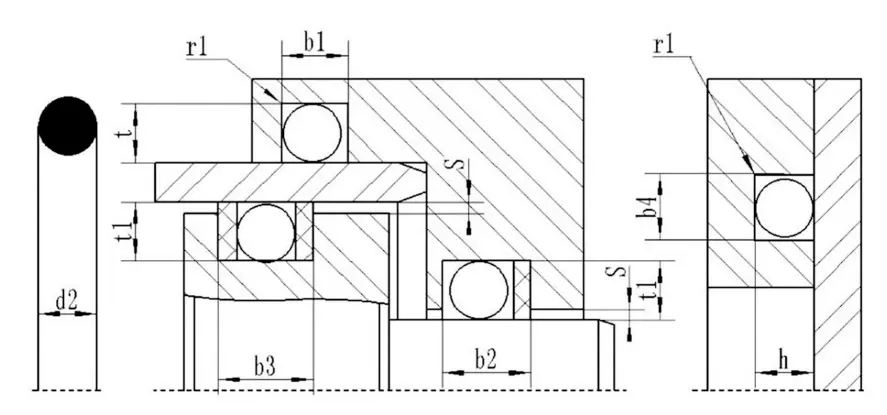

Шематски дијаграм утора инкапсулираног о-прстена

Табела димензије утора инкапсулираног о-прстена (препоручује се)

Руицхен Сеал Водич за инсталацију за бртвљење ПТФЕ

Ⅰ. Водич за инсталацију

1. Заптивач мора бити постављен на унапред учитаној страни, окренут према правцу притиска.

2 Каросерија цилиндра и клипне шипке морају се направити са пусх-ин цхамферима који испуњавају захтеве узорака наше компаније.

3. Оштре ивице морају бити без бурре и заобљених или обрубљене.

4. Теме, водилице за прстенове итд. Треба да буду прекривени, јер се печат не може гурнути кроз жљебове, избушене рупе или грубе површине.

5. Свака прашина, крхотине или друге стране честице морају се пажљиво уклонити.

6 Алати са оштрим ивицама не би требало да се користе.

7. ПТФЕ заптивене прстенове је лакше проширити у загрејано уље или воду (око 80 ~ 120 степени) и лако се враћају у првобитни облик.

8 Ако усна печата треба проћи кроз отвор за притисак уља, пластични штап треба да се користи да лагано гурне усну да спречи пребацивање рупе да оштети заптивну усну. Рупе цилиндара треба да се обруше. (Слика 3)

Ⅱ. Метода инсталације

Отвори (Сплит) Гроовес се може инсталирати без алата.

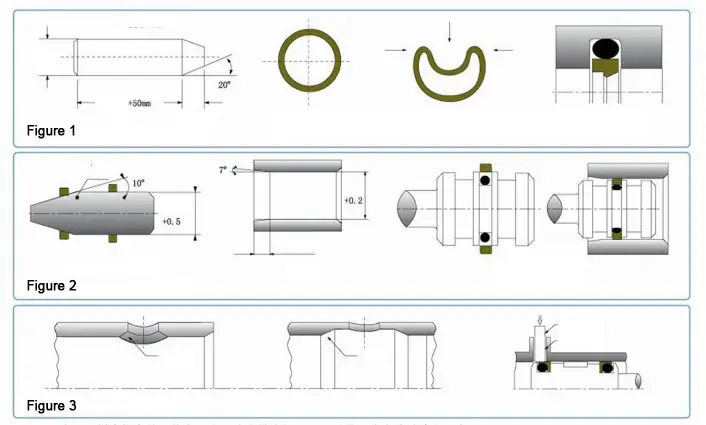

Инсталација затворених печата шипке у Гроове (Слика 1)

1. Очистите и уље Све подлоге за бртвљење, бртве и алате за инсталацију.

2 Поставите гумени прстен у утор (будите опрезни да га не уврнете).

3. Стисните прстен за бртвљење ПТФЕ у облик бубрега без формирања шиљасте завијене, поставите компримовани ПТФЕ прстен за бртвљење у утор и њежно је изравнајте руком.

4. Гурните Мандрел за опоравак на печат и нежно окрените Мандрелу. Оставите то 1 минут и уклоните Мандрел. Инсталација је завршена.

Уградња пиштоља за бртве у затвореним жлебовима (слика 2)

1. Очистите и уље Све подлоге за бртвљење, бртве и алате за инсталацију.

2 Поставите гумени прстен у утор (будите опрезни да га не уврнете).

3. Гурните ПТФЕ заптивачку прстену на водич и испружите заптивачку прстен.

4. Гурните испружени заптивни прстен у Гроове клип.

5. Гурните корекцијски рукав у заптивни прстен и истовремено ротирајте корекцијски рукав. Уклоните корекциони рукав након што је напустите 1 минут и инсталација је завршена.

Напомена: 1. Молимо вас да се обратите нашој компанији ако се производ наведени у узору наше компаније не може уградити у затворени утор, али није погодан за отворени утор.

2 Горе наведена уградња пТФЕ заптивача није применљива на све птфе заптивене бртве. По потреби се обратите нашој компанији.
