Хидрауличне бртве за клипове и клипне шипке

Хидраулични печати за клипове и клипне шипке један је од хидрауличних серија за бртвљење које вам руицхен печати могу вам пружити. Наши истраживачки и производни капацитети тестирани су временским и практичним апликацијама. Одговарајуће модели у серији производа су богати и разнолики, пружају више усмерене решења за различите услове рада и сценарије.

Пошаљи упит

Опис производа

Хидрауличне бртве за клипове и клипне шипке је јединствено име за класу хидрауличних печата, али у ствари смо поделили много различитих модела, а карактеристике и фокус различитих модела такође ће бити другачији. Као професионални произвођач, веома смо срећни да вас упознамо. Наравно, ако имате друге прилагођене потребе, можете нас контактирати и за дубље разумевање.

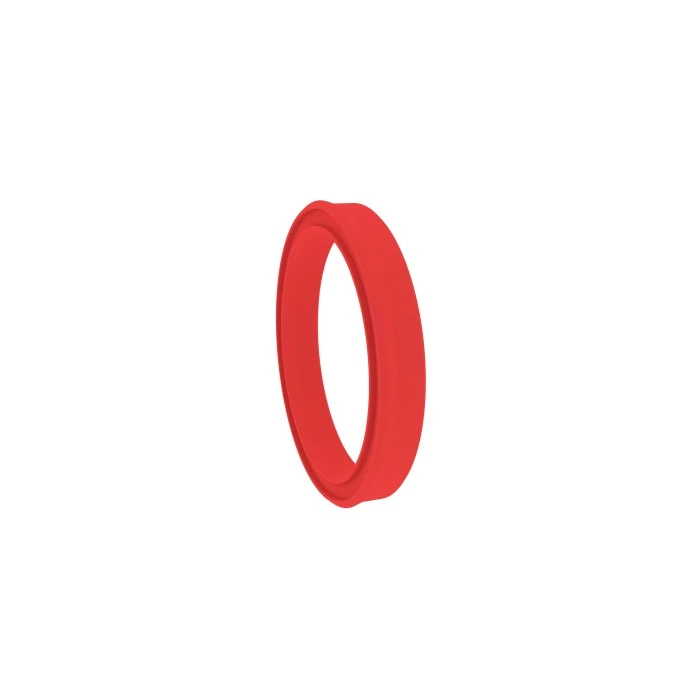

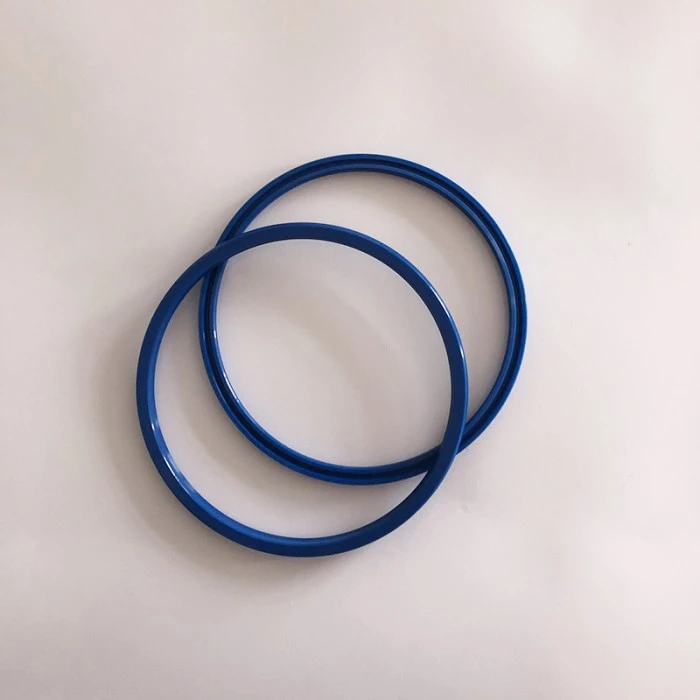

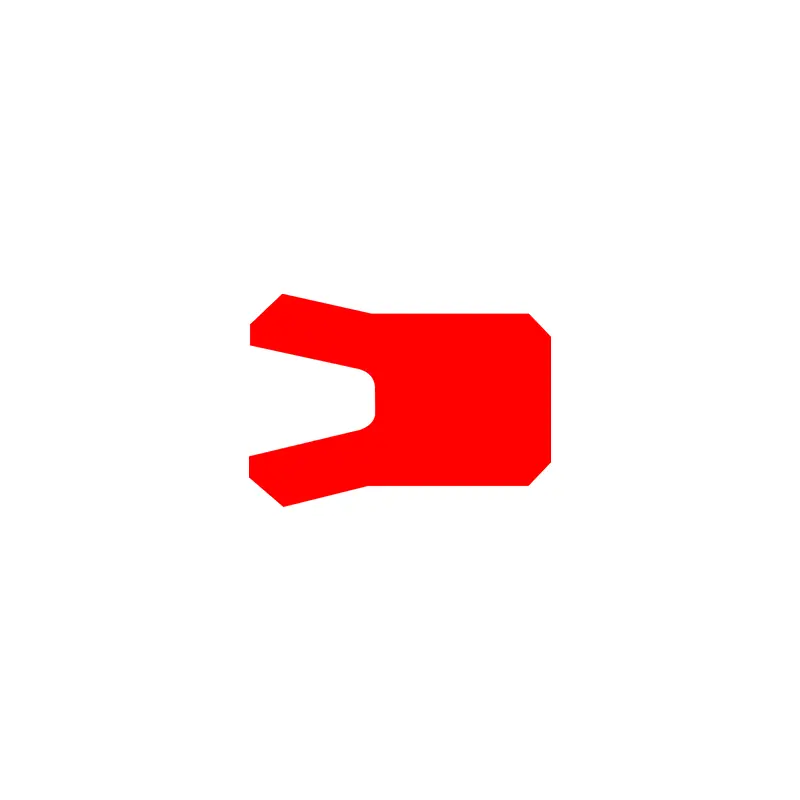

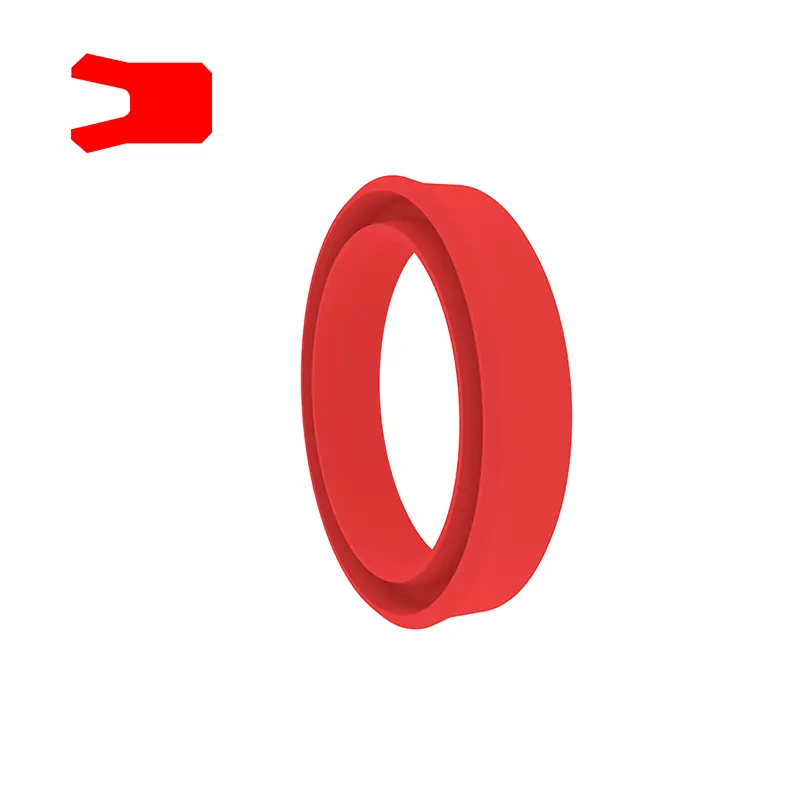

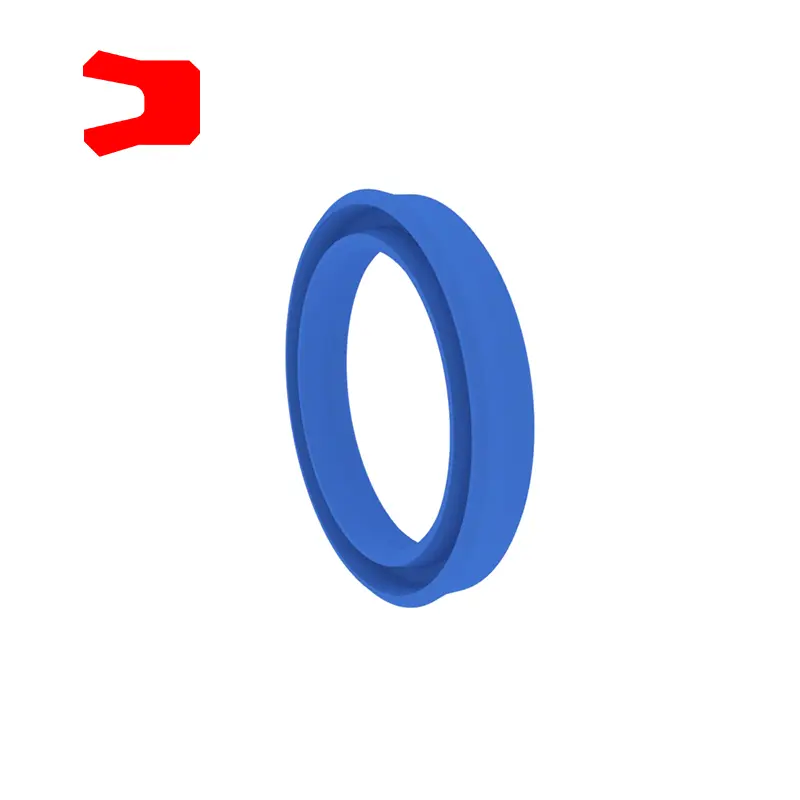

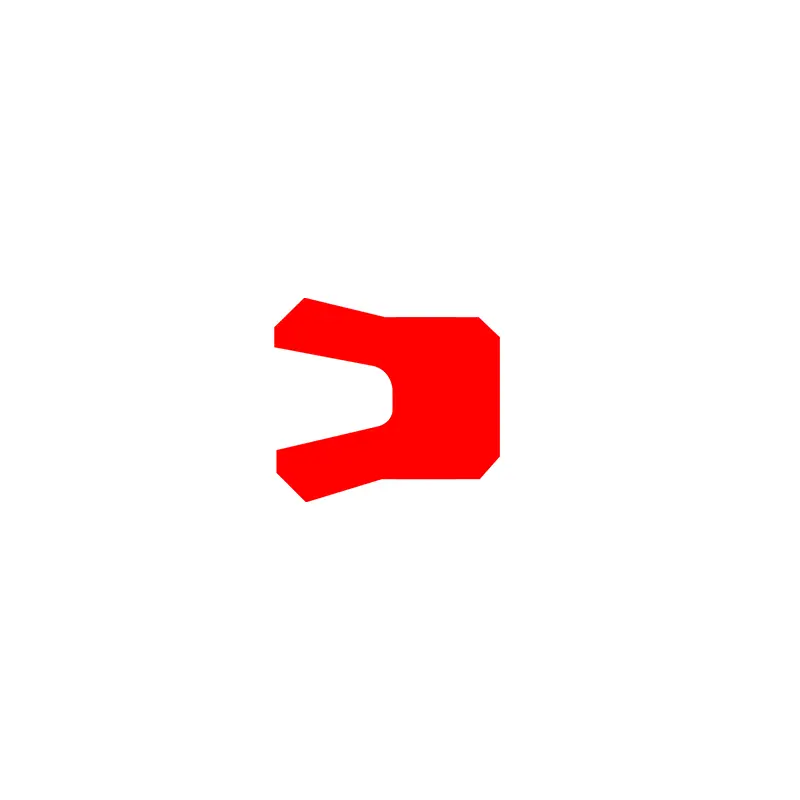

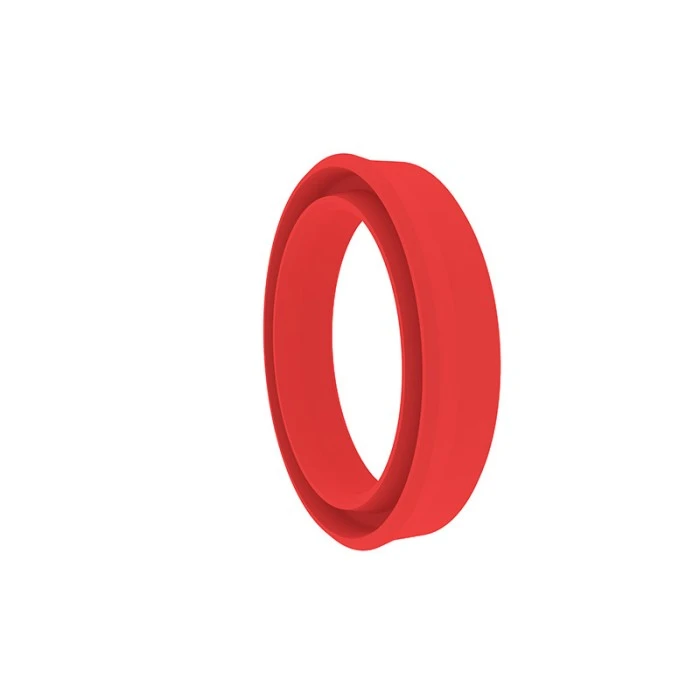

Ун-типе заптивка је симетрична бртва посебно која се користи на клиповима или клиповима, која се користе у ходајућим машинама, лаганим индустријским машинама, дизалицама, дизалицама, дизалицама, рударским машинама итд.

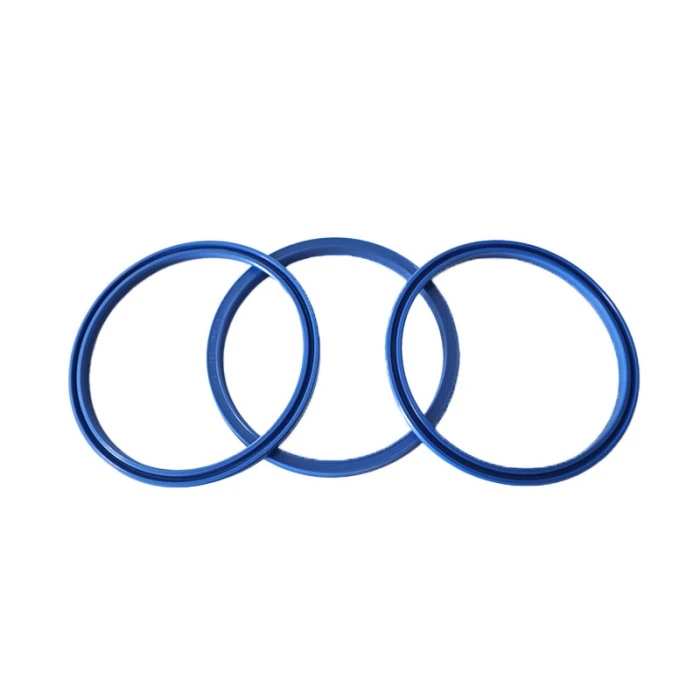

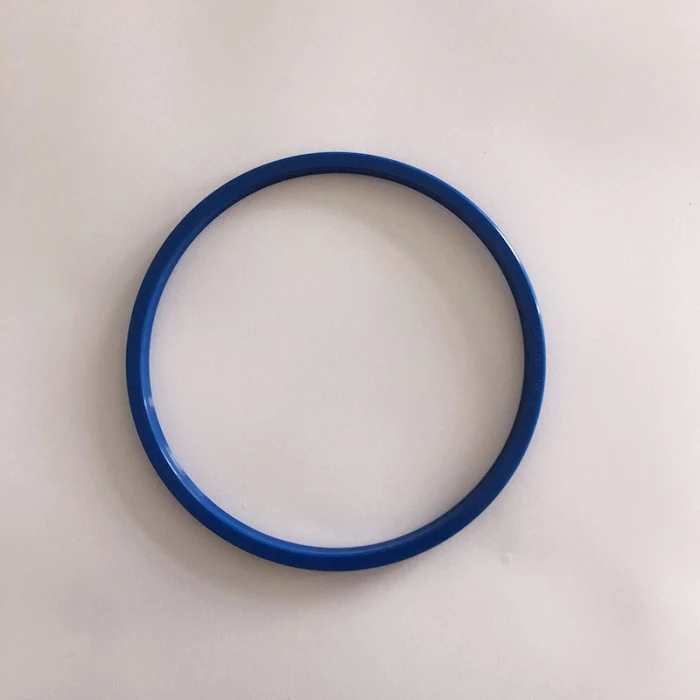

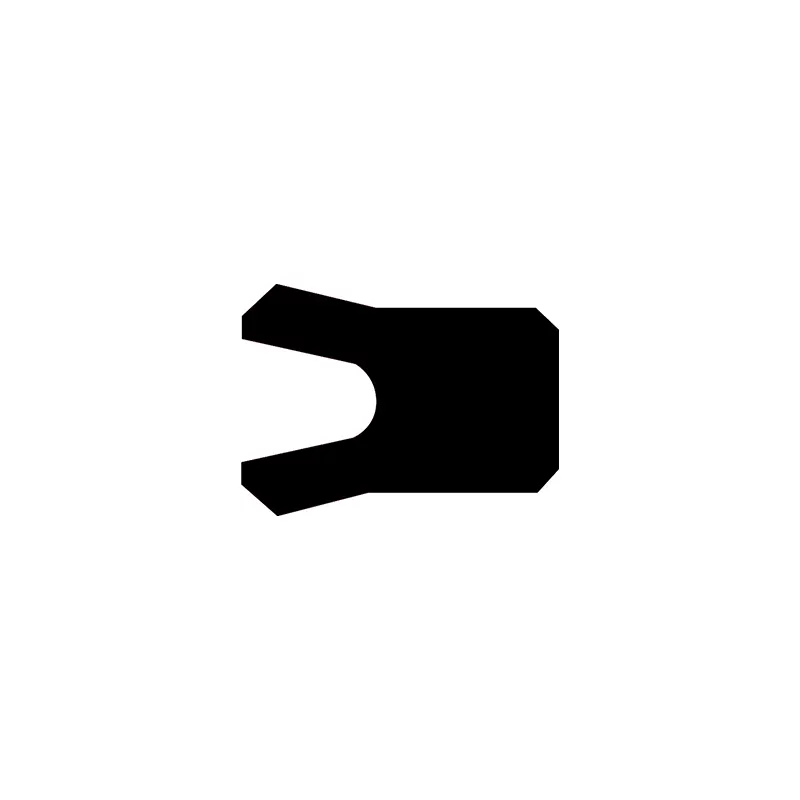

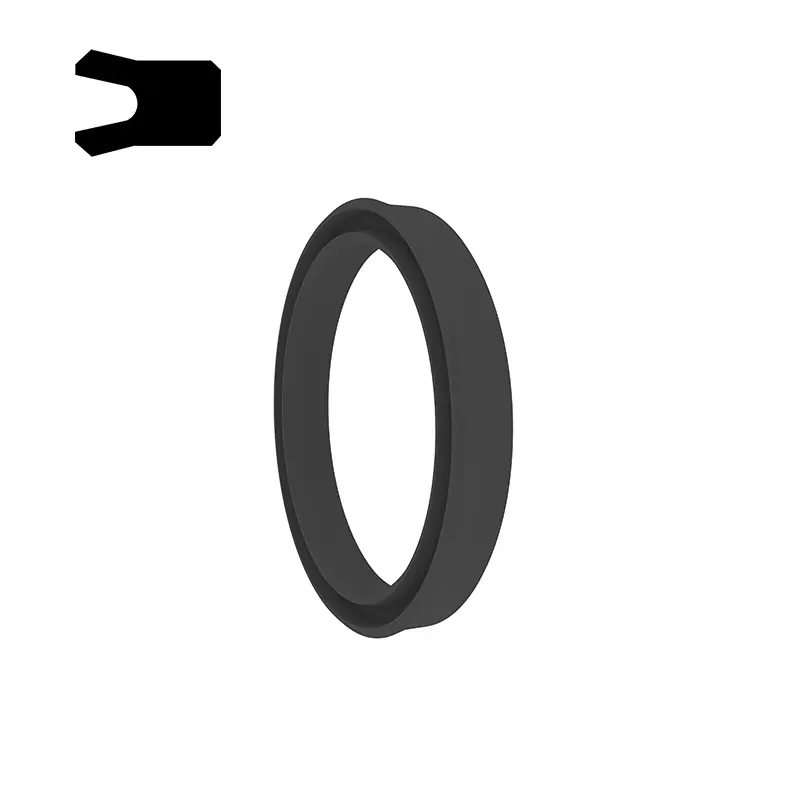

Ухс-тип заптивача је симетрична печата и за рупе и осовине, са мањим пресеком, који се може уградити у интегрални утор. Потражни прстен је потребан у корену када се користи испод 16 ~ 32МПА.

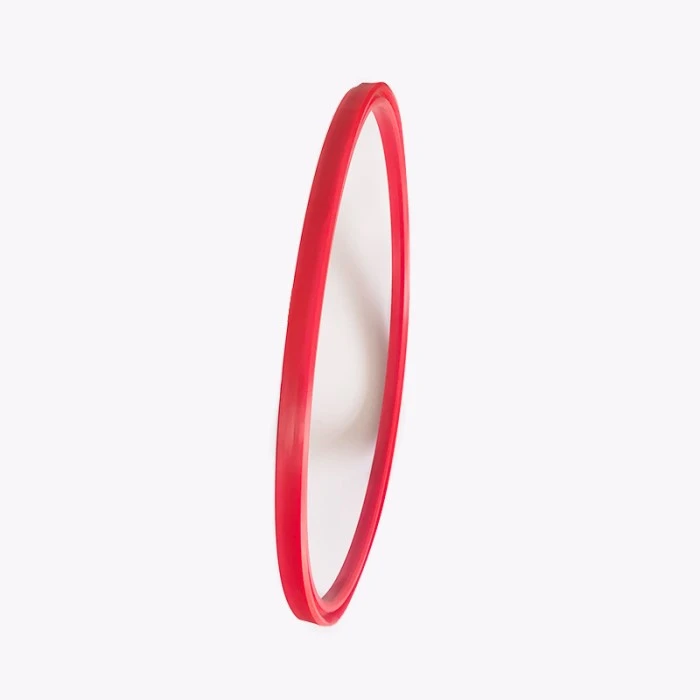

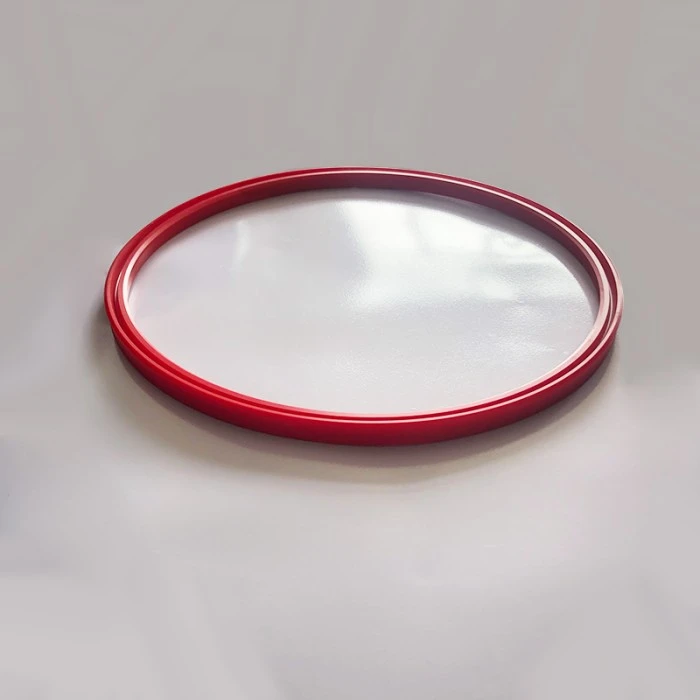

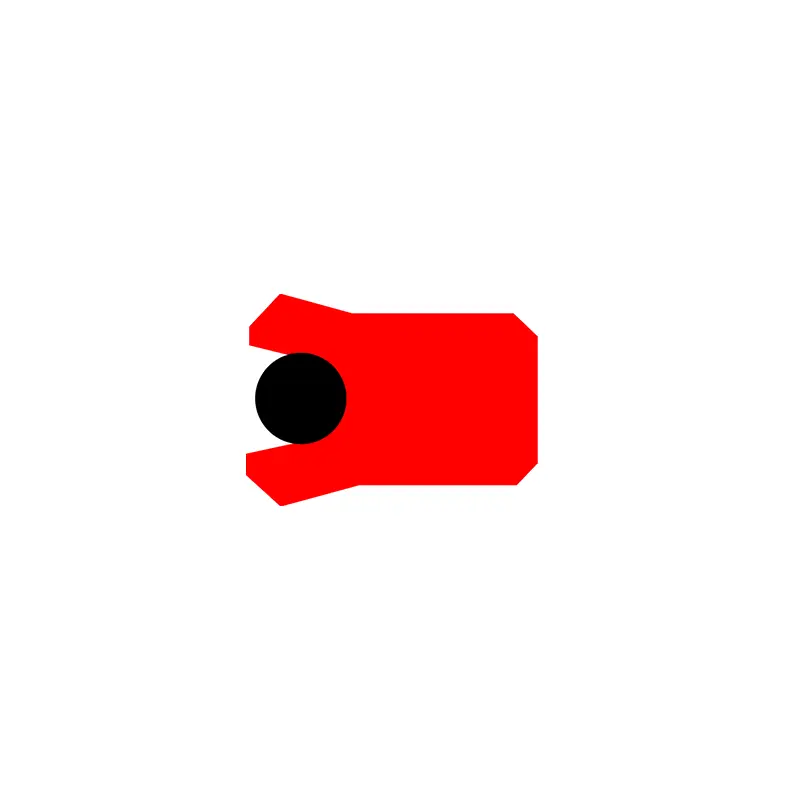

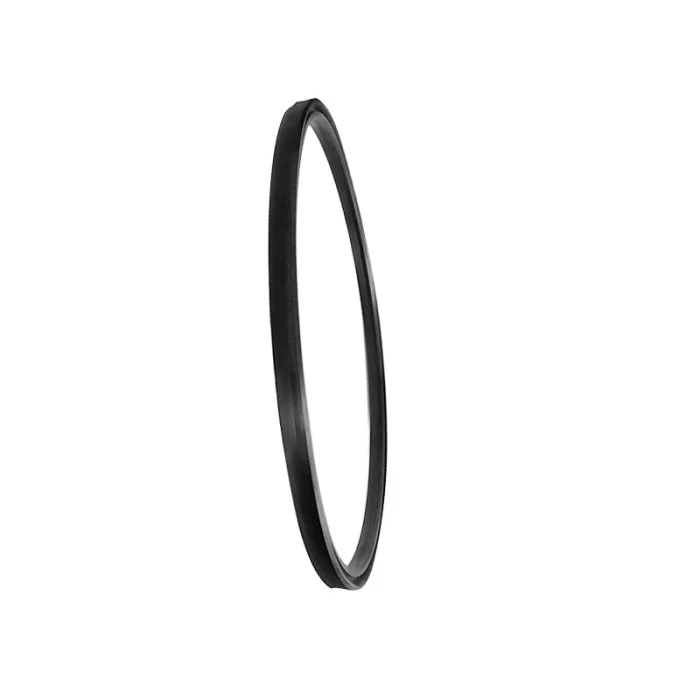

РЦБКИ-СИПЕА СЕАЛ је симетрична печата за рупе и осовине, са добрим динамичним и статичким перформансама за бртвљење. Углавном се користи за бртвљење великих пречника, а материјал је нитрилна гума (НБР).

Бал БА-Типе је симетрична печата и за рупе и осовине, углавном се користи за заптивање плунгера, клипних шипки, машине за ковање и хидрауличну опрему за ходање. Карактеристике:

1. неосјетљиво на вибрационе оптерећења и врхове притиска

2 Добра способност антикституција

3. Боље заптивање испод оптерећења и ниске температуре

Погодно за оштре услове рада

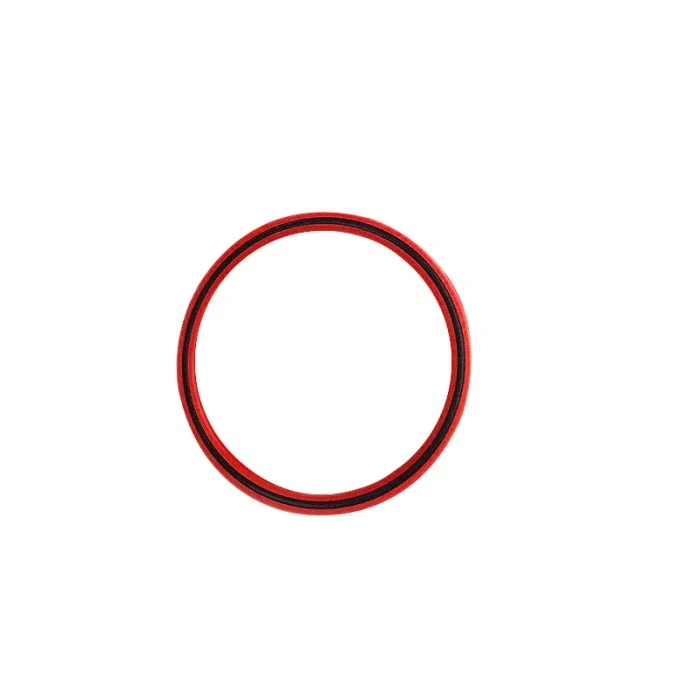

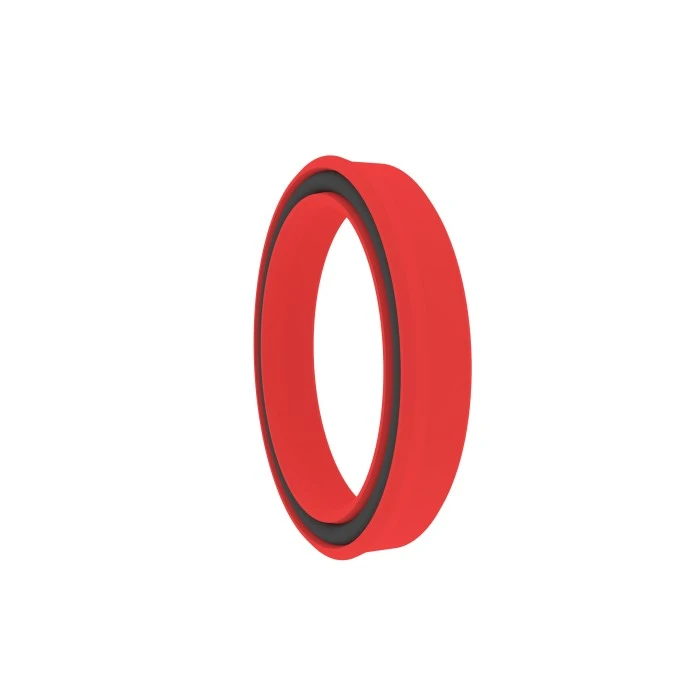

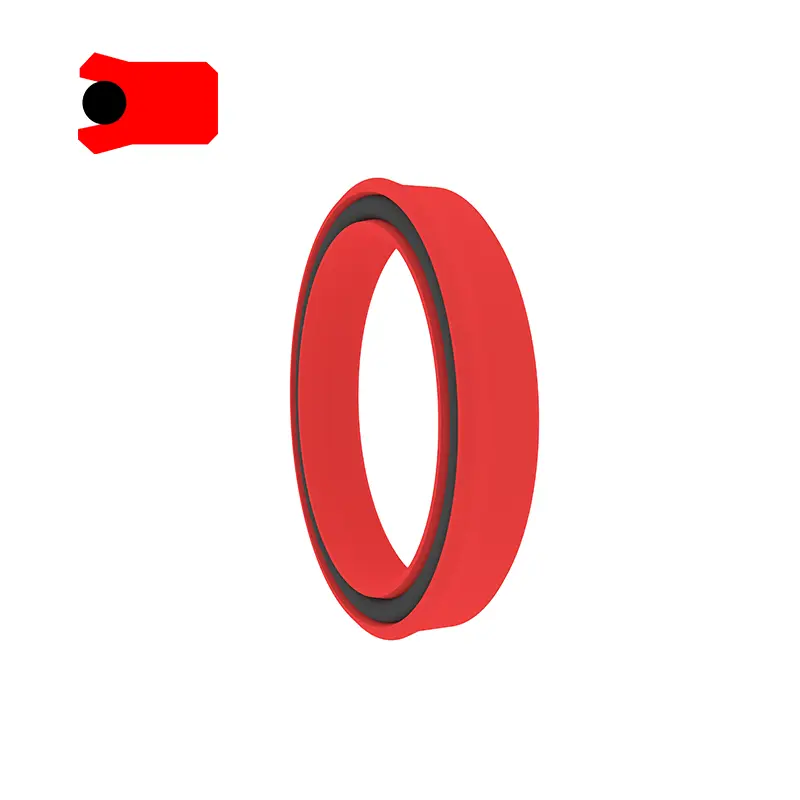

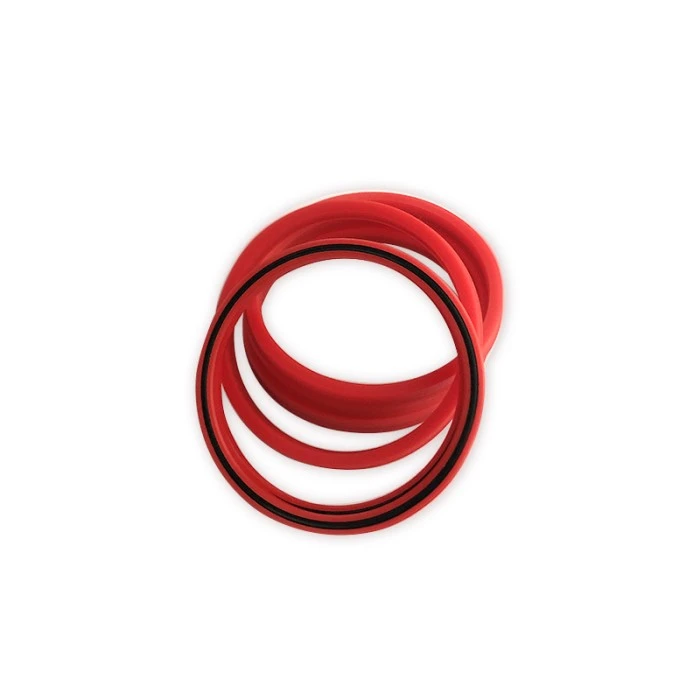

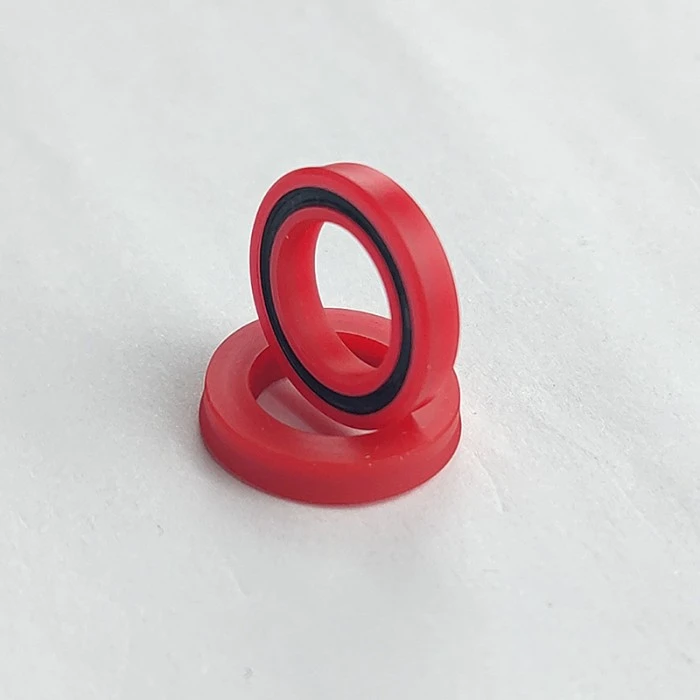

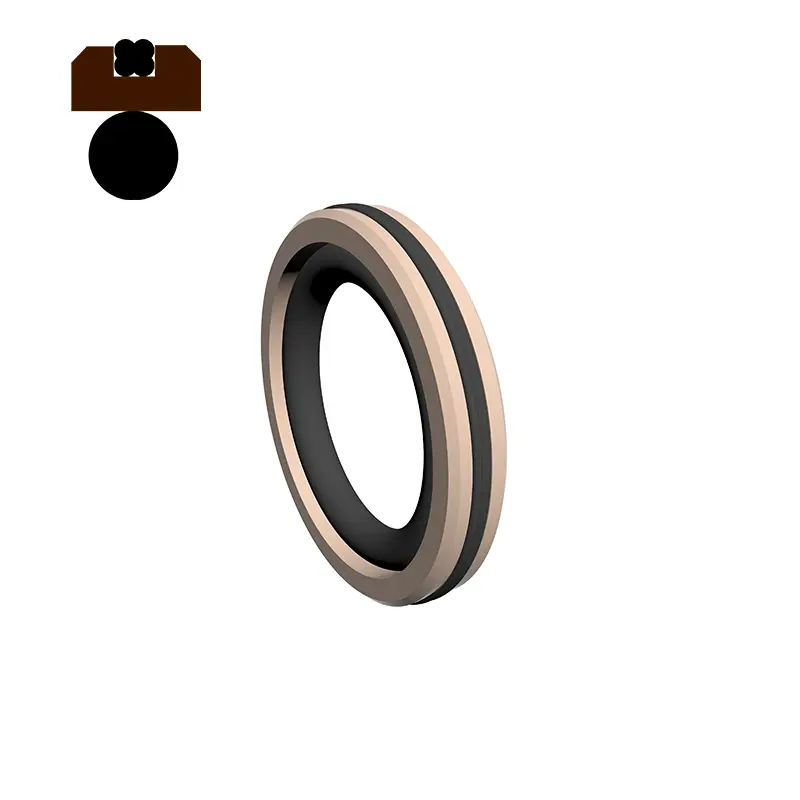

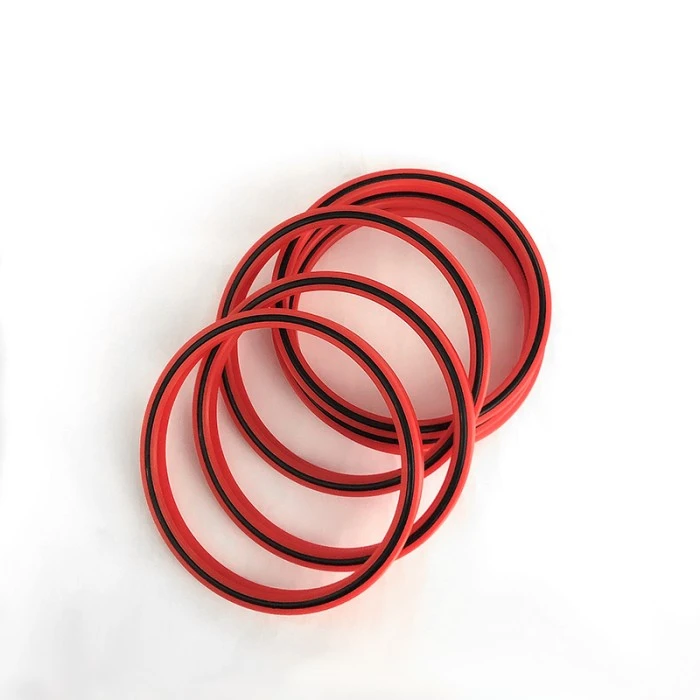

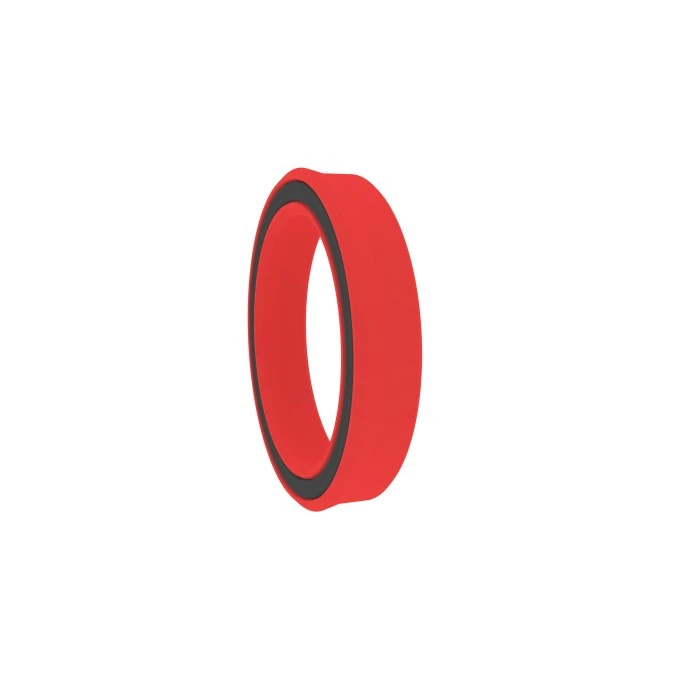

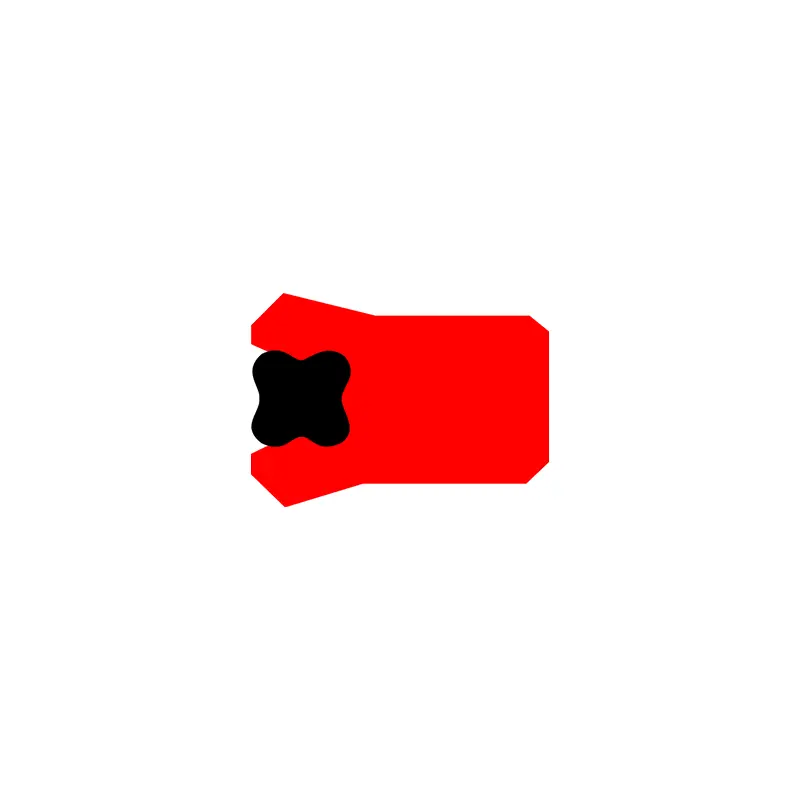

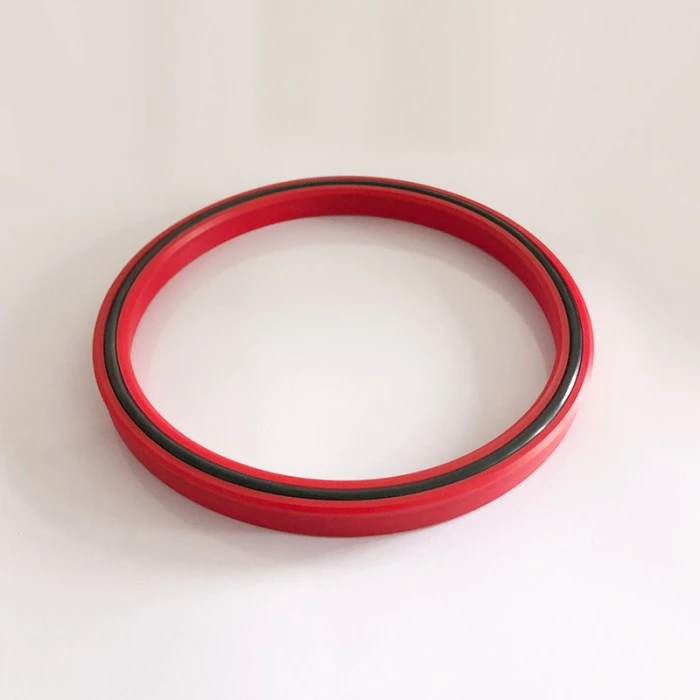

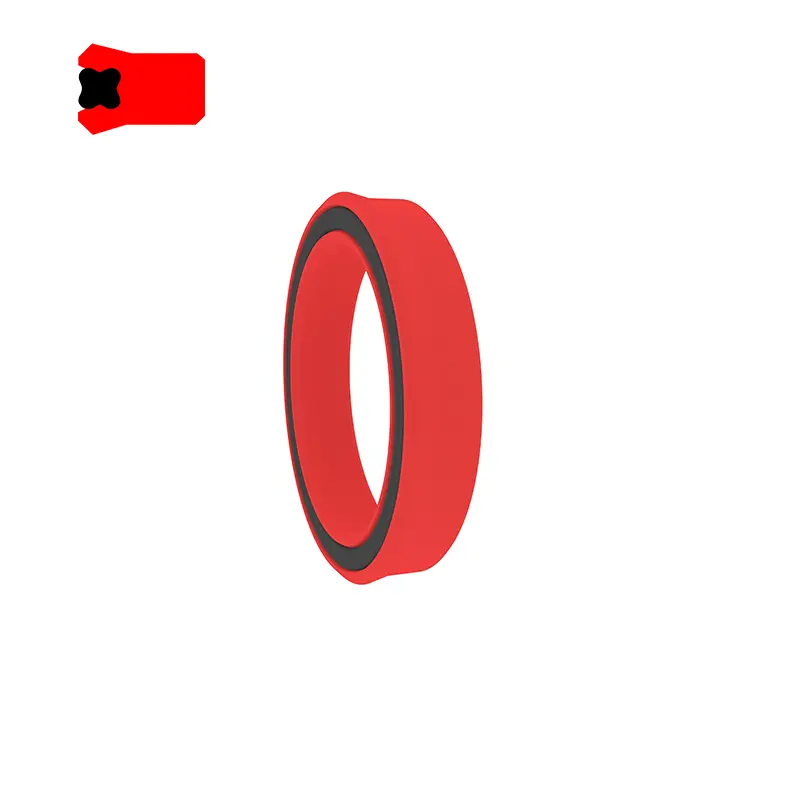

ВАД СЕАЛ је симетрични печат за рупу и осовину. Резултат је даљи развој бртве за усне. Звездни прстен игра улога радијалне силе и надокнађује се ношење заптивне усне. Притисак система се преноси на бртвене усне кроз компримовани и деформисани звездни прстен, тако да је перформансе високог и ниског притиска одлично. Углавном се користи за заптивање ступаца, клипних шипки, машине за ковање и хидрауличну опрему за ходање. Материјал је: полиуретански материјал (пу) + нитрилна гума (НБР), карактеристике:

1. неосјетљиво на вибрационо оптерећење и врхови притиска

2 Добра способност антикституција

3. Боље заптивање испод оптерећења и ниске температуре

4. Погодно за оштре услове рада

5. Дуг живот.

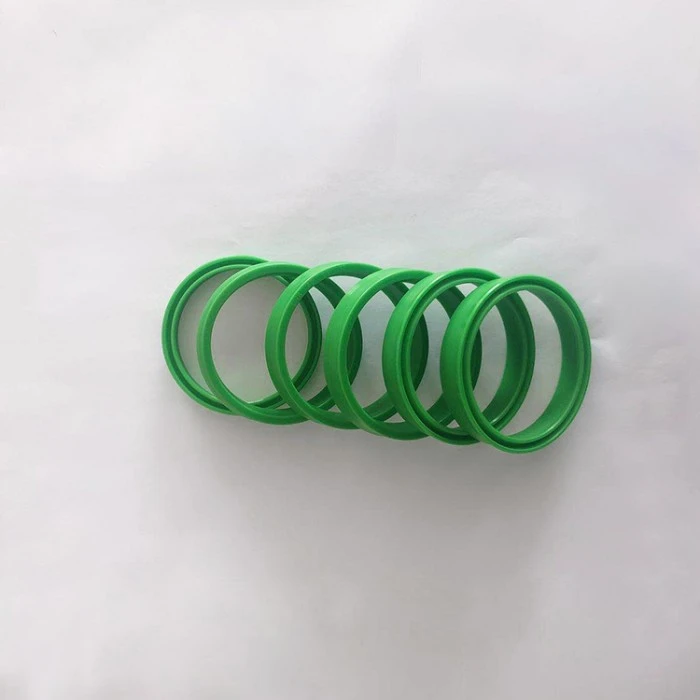

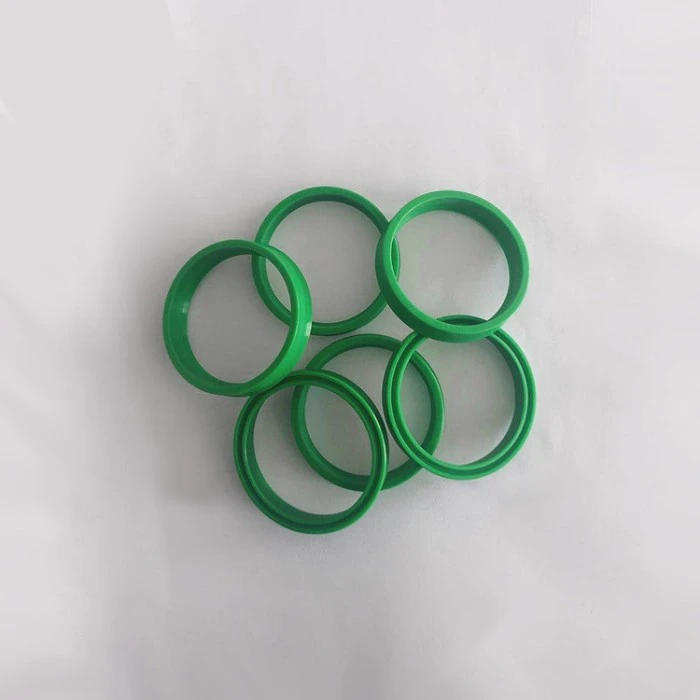

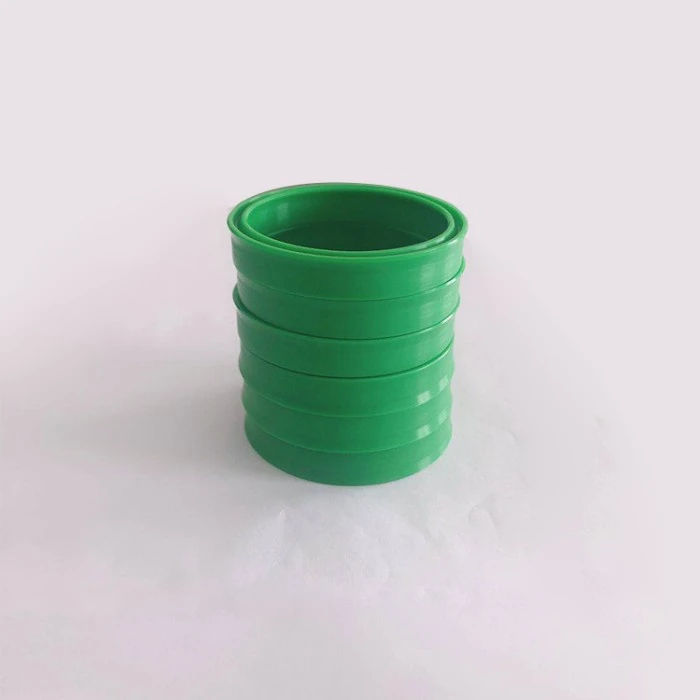

КИ-А Тип заптивача је симетрична печат за и отвор и осовину, која се углавном користи у инжењерским машинама, индустријским возилима, кипачима, пољопривредним машинама, дизалицама, дизалицама, машинама за бризгање, телескопски хидраулични цилиндри, итд. Материјал је полиуретански (ПУ),

1. Одлично динамично и статичко перформансе заптивања

2 Компактна структура, Гроове тло омогућава већу храпавост површине

3. Дизајн за ограничену димензију димензија шупљине

Карактеристике и апликације производа:

Избор материјала:

Стандардни материјал: полиуретански материјал ПУ Остали опциони материјали: нитрилна гума Р01, Флуороруббер Р02 (молимо вас да се обратите нашој компанији)

Ухс

Стандардни материјал: нитрилна гума Р01 Остали опциони материјали: полиуретански материјал ПУ, Флуороруббер Р02

Балазан

Полиуретански материјал ПУ + нитрилна гума Р01

Пример наручивања:

Пример наручивања: рупа СХАФТ УНИВЕРЗАЛНИ СЕАЛ УН50 × 65 × 10ПУ (ДКСДКСХ) + материјални код

Пример наређења: Универзални отвор за рупу Универзално бртвљење УХС50 × 60к6 Р01 (ДКСД × Х) + материјални код

Рцбки

Балазан

Пример наручивања: БА50 × 60 × 10 (Д × Д × Х)

Шта

До-а

Спецификације и димензије:

Ухс

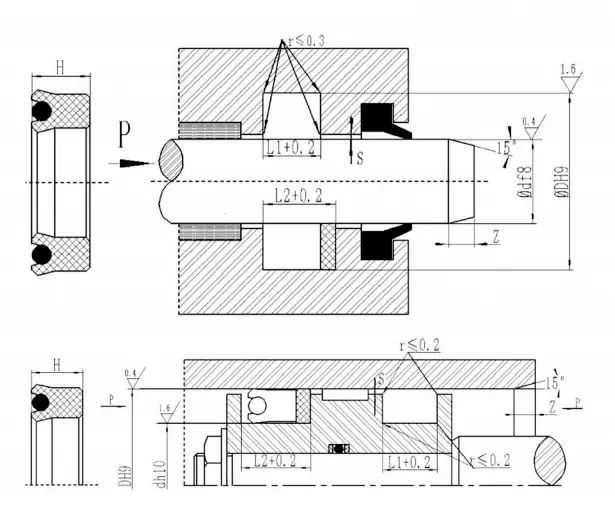

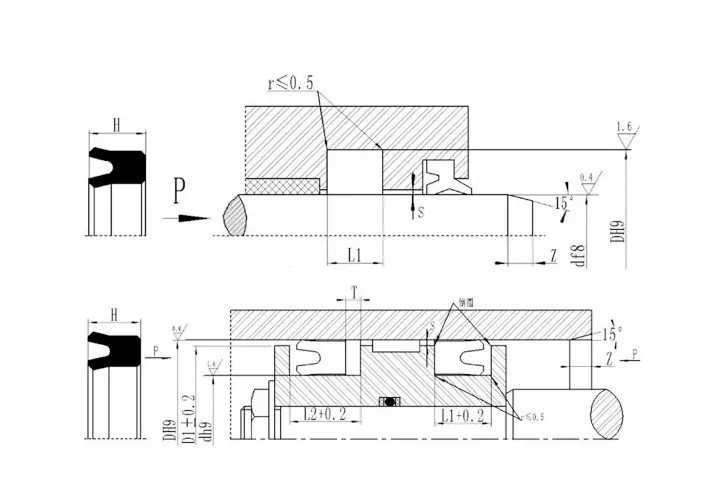

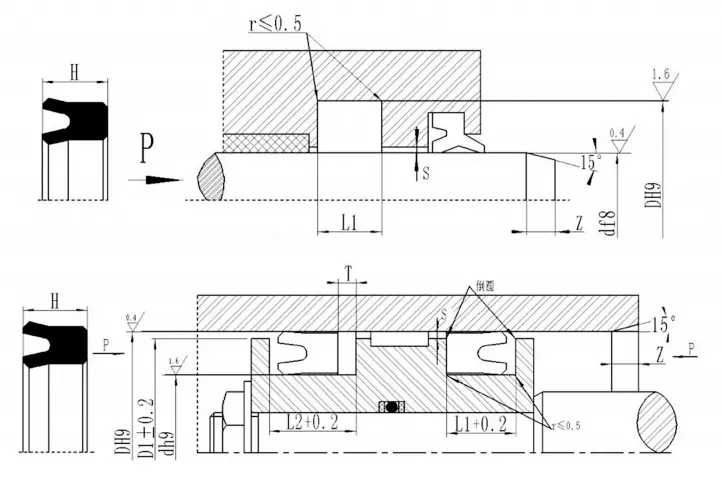

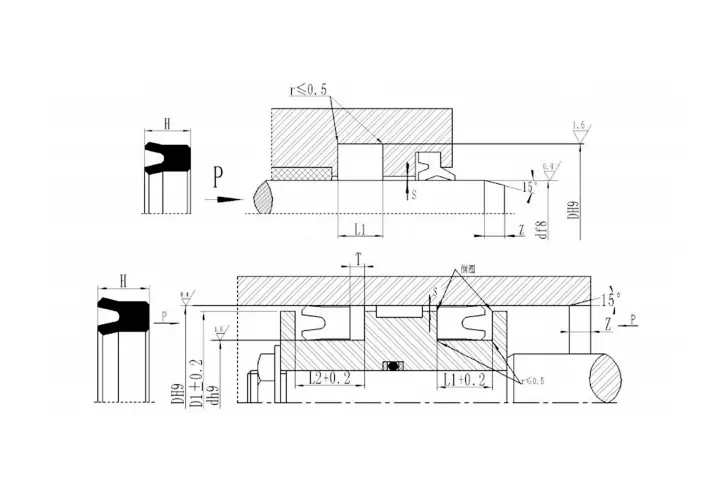

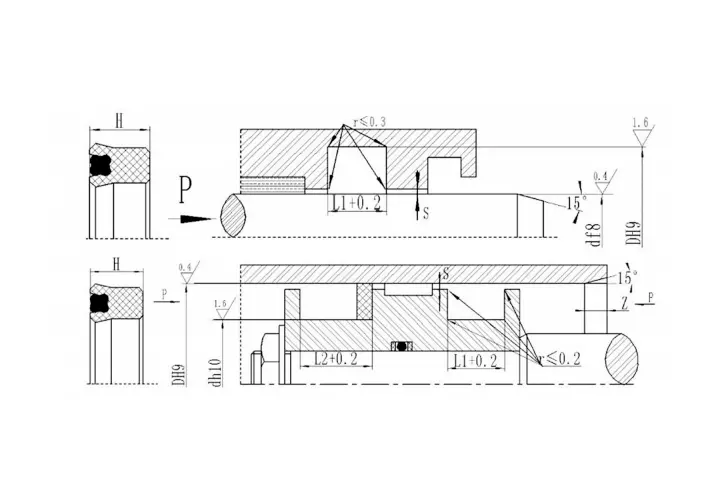

Спецификације и димензије Гроове-а
Број производа	d	D	H	Л1	Л2	T	Број производа	d	D	H	Л1	Л2	T
УХС-6 * 12 * 5	6	12	5	5.7	7.2	2	УХС-30 * 40 * 6	30	40	6	7	9	3
УХС-11.2 * 19.2 * 5	11.2	19.2	5	5.7	7.2	2	УХС-31,5 * 41,5 * 6	31.5	41.5	6	7	9	3
УХС-12.5 * 20,5 * 5	12.5	20.5	5	5.7	7.2	2	УХС-32 * 42 * 6	32	42	6	7	9	3
УХС-14 * 22 * 5	14	22	5	5.7	7.2	2	УХС-35 * 45 * 6	35	45	6	7	9	3
УХС-15 * 23 * 5	15	23	5	5.7	7.2	2	УХС-35 * 45 * 7	35	45	7	8	10	3
УХС-16 * 24 * 5	16	24	5	5.7	7.2	2	УХС-35.5 * 45 * 6	35.5	45	6	7	9	3
УХС-18 * 26 * 5	18	26	5	5.7	7.2	2	УХС-38 * 48 * 6	38	48	6	7	9	3
УХС-20 * 28 * 5	20	28	5	5.7	7.2	2	УХС-40 * 50 * 6	40	50	6	7	9	3
УХС-22.4 * 30 * 5	22.4	30	5	5.7	7.2	2	УХС-45 * 55 * 6	45	55	6	7	9	3
УХС-23.5 * 31,5 * 5	23.5	31.5	5	5.7	7.2	2	УХС-45 * 56 * 7	45	56	7	8	10	3
УХС-25 * 33 * 5	25	33	5	5.7	7.2	2	УХС-47 * 57 * 6	47	57	6	7	9	3
УХС-27 * 35 * 5	27	35	5	5.7	7.2	2	УХС-50 * 60 * 6	50	60	6	7	9	3
УХС-28 * 35,5 * 5	28	35.5	5	5.7	7.2	2	УХС-53 * 63 * 6	53	63	6	7	9	3

Рцбки

Пример стандардне величине Пример налога: РЦБКИ 800 × 770 × 18 (Д × Д × Х)
Број производа	D	d	H	Од	Л1	Л2	Змин
РЦБКИ250 * 225 * 16	250	225	16	247	18	21.5	10
РЦБКИ255 * 230 * 16	255	230	16	252	18	21.5	10
РЦБКИ265 * 240 * 16	265	240	16	262	18	21.5	10
РЦБКИ275 * 250 * 16	275	250	16	272	18	21.5	10
РЦБКИ280 * 255 * 16	280	255	16	277	18	21.5	10
Рцбки300 * 275 * 16	300	275	16	297	18	21.5	10
РЦБКИ305 * 280 * 16	305	280	16	302	18	21.5	10
РЦБКИ320 * 295 * 16	320	295	16	317	18	21.5	10
РЦБКИ325 * 300 * 16	325	300	16	322	18	21.5	10
РЦБКИ340 * 315 * 16	340	315	16	337	18	21.5	10
РЦБКИ345 * 320 * 16	345	320	16	342	18	21.5	10
РЦБКИ350 * 325 * 16	350	325	16	347	18	21.5	10
РЦБКИ355 * 330 * 16	355	330	16	352	18	21.5	10

Балазан

Табела стандардне величине
d	D	H	Л1	d	D	H	Л1	d	D	H	Л1	d	D	H	Л1
3	8.5	4	4.4	15	23	5.7	6.3	20	28	5.7	6.3	24	32	7	7.7
6	14	5.7	6.3	16	24	5.7	6.3	20	28	6.5	7.2	24	35	5.7	6.3
8	16	5.7	6.3	16	26	7.3	8	20	30	7.3	8	25	33	5.7	6.3
10	18	5.7	6.3	18	24	5	5.5	22	30	5.7	6.3	25	35	7	7.7
10	20	7.3	8	18	26	5.7	6.3	22	32	7.3	8	25	35	7.3	8
12	20	5.7	6.3	18	28	7.3	8	22	35	10	11	25	40	10	11
12	22	7.3	8	20	28	5.5	6	24	30	5	5.5	25	40	11	12.1

Шта

Пример стандардне величине Пример наручивања: ВАД 65 × 75 × 8 (Д × Д × Х)
d	D	H	Л1	d	D	H	Л1	d	D	H	Л1	d	D	H	Л1
20	28	5	6	55	70	9	10	80	90	8	9	110	130	10	11
25	33	5	6	63	75	8.7	10	80	100	12	13	110	130	15	16
28	36	5	6	65	75	8	9	85	100	10	11	110	130	16	17
30	40	6	7	65	85	12	13	90	105	12	13	112	125	10	11
32	42	6	7	65	75	7	8	90	110	10	11	115	135	12	13
32	40	8	9	70	83	10	11	90	110	12	13	115	135	16	17
35	45	6	7	70	85	9	10	90	100	7	8	115	130	10	11
38	48	6	7	70	85	10	11	90	105	11.4	12	120	140	10	11
40	50	6	7	70	90	12	13	95	120	12	13	120	140	12	13
40	50	7.3	8	70	80	6	7	100	120	12	13	130	150	12	13
45	55	7	8	70	80	7	8	105	120	9	10	140	160	13	14
45а	55	6	7	75	90	10	11	105	120	10	11	145	160	10	11
50	65	9	10	75	95	12	13	105	125	12	13	180	200	13	14
50	60	7.3	8	75	90	6	7	110	125	9	10
55	65	9	10	80	90	11.4	12	110	125	10	11
Напомена: Окренуте бртве нису ограничене овом столом и могу се испоручити у било којој величини.

До-а

Спецификације НАРУЧИТЕ ПРИМЕР: КИ-А 50 × 60 × 7 (Д × Д × Х)
d	D	H	Л1	d	D	H	Л1	d	D	H	Л1	d	D	H	Л1	d	D	H	Л1
10	18	5.5	6.3	24	32	6	7	40	48	6	7	60	70	7.5	8.5	85	93	6.5	7.5
12	20	5.5	6.3	25	33	6	7	40	48	8	9	63	71	8	9	85	94	15	16
14	22	5.5	6.3	25	33	8	9	42	50	6	7	65	73	8	9	85	97	9	10
16	24	6	7	28	36	6	7	45	53	8	9	65	73	11.5	12.5	90	98	8	9
18	25	5	5.8	28	36	8	9	45	55	7	8	65	75	12	13	90	102	9	10
18	26	6	7	30	38	6	7	50	58	8	9	65	77	9	10	100	108	8	9
20	26	5	5.8	30	38	8	9	50	60	7	8	70	78	8	9	105	113	6.5	7.5
20	28	6	7	32	40	6	7	52	60	5.5	6.3	70	82	9	10	115	124	15	16
22	28	4.5	5.3	32	40	8	9	55	63	8	9	75	83	8	9	118	126	13	14
22	29	5	5.8	32	42	8	9	55	65	7.5	8.5	75	87	9	10	125	133	6.5	7.5
22	30	6	7	35	43	6	7	55	65	10	11	78	86	8	9	145	153	6.5	7.5
22	30	7	8	36	44	6	7	55	65	12	13	80	88	8	9
22	32	8	9	36	44	8	9	60	68	8	9	80	90	10	11
24	30	8	9	38	45	6	7	60	68	13	14	80	92	9	10
