Елемент водича хидрауличког заптивача

Хидраулични водич за бртвљење елемента, попут наших других хидрауличких производа, има специфичне моделе поддивизије. Руицхен Сеалс је увек одржавао развој производа и контролу квалитета. Сваки модел има различите карактеристике дизајна и производње и има своје циљаније услове рада и апликације.

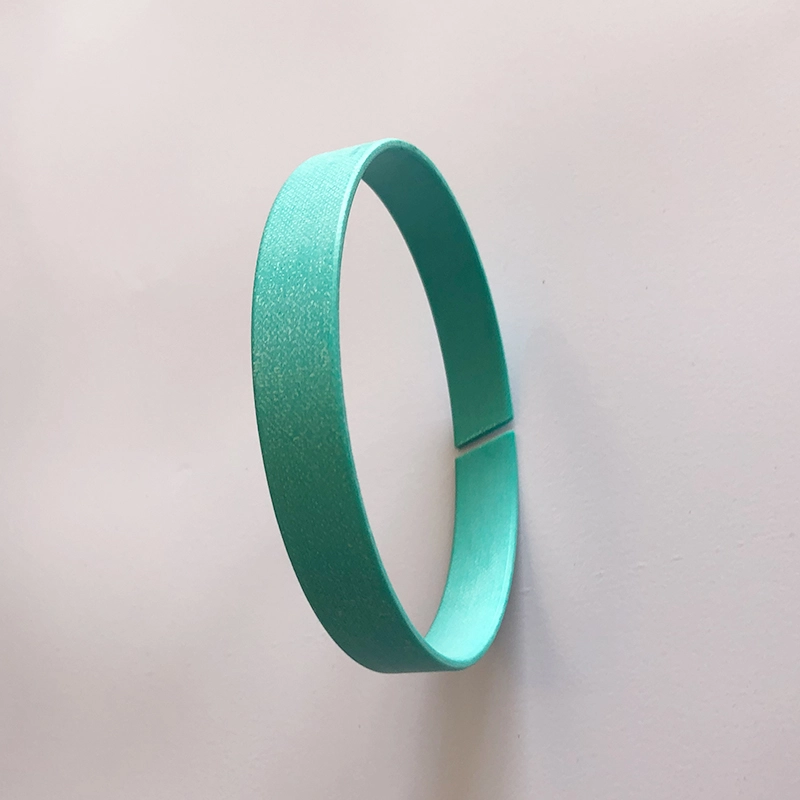

РЦ1081 ојачани политтраетилен водич има карактеристике великог оптерећења, ниско хабање, ниско трење и без пузања због додавања бронзаног праха и других материјала за ПТФЕ материјал. РЦ1082 Фенолни водич ојачани канал има виши радијални капацитет оптерећења од ПТФЕ-а водича због употребе фенолних материјала ојачана од платна. Оба водича за водиче се пружају у ролни, које корисници могу да их исеку за једноставну инсталацију и избегавају метални контакт на клизној површини.

Прстен за подршку је важна основна компонента хидрауличког цилиндра. Да би се прилагодио развоју клизних прстена у комбинацији печата и меких меког структура на свету, наша компанија је успешно развила прстенове за амицирање платна појачана (појасеви). Године стварне употребе показале су да је овај производ достигао или премашио ниво квалитета сличних страних производа и широко је похвалио корисници. Као референцу може се користити и табела перформанси прстенова за подршку (појасеве) које је произвела наша компанија. Клип и клипни клип хидрауличног цилиндра играју подршку и водећу улогу.

РЦС не-металик водич за клип Рт РЦТ РЦТ не-металик водич за клип

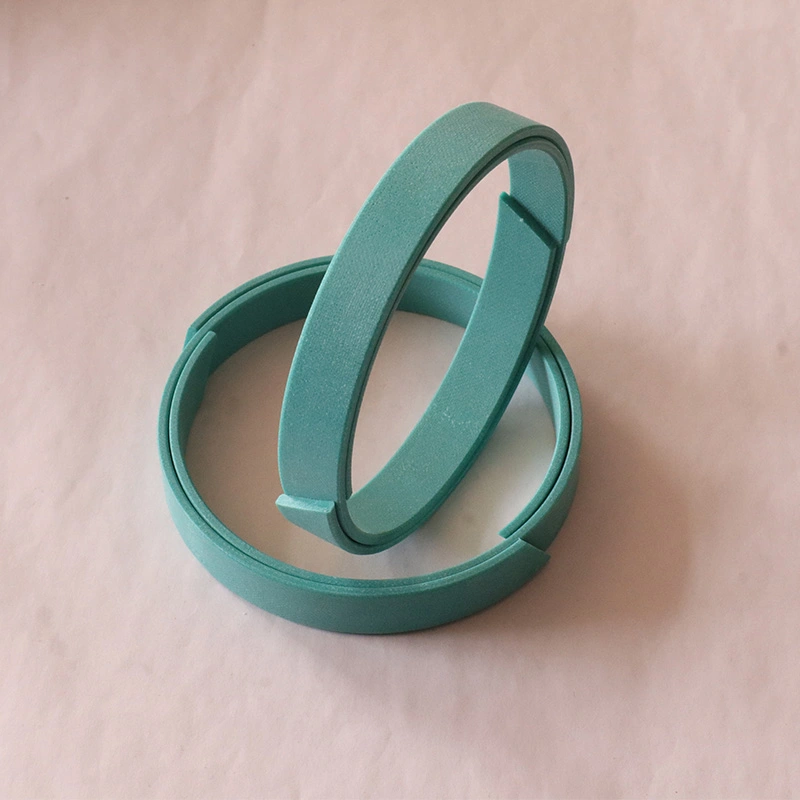

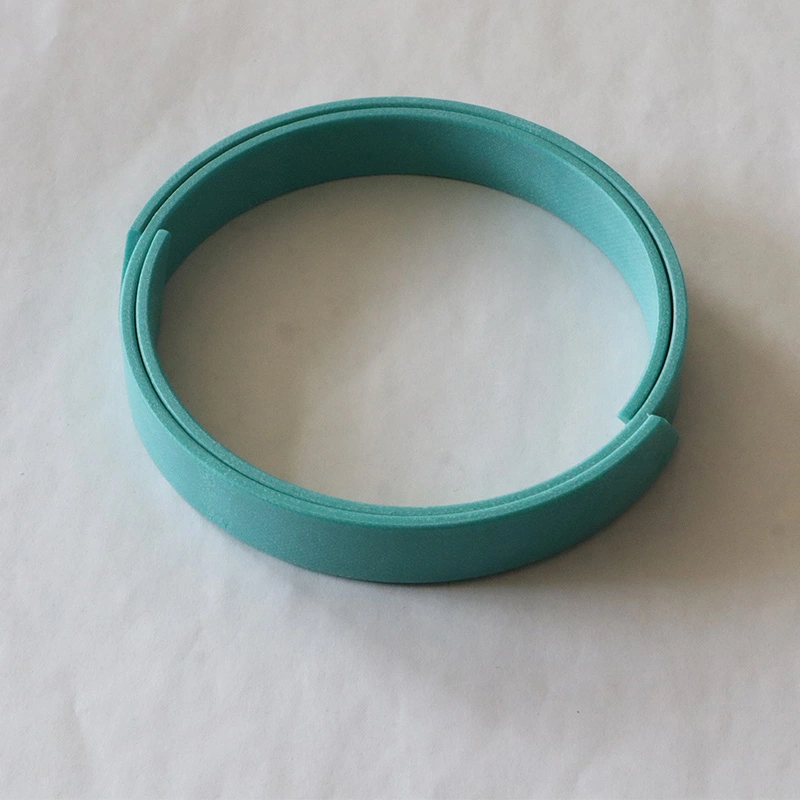

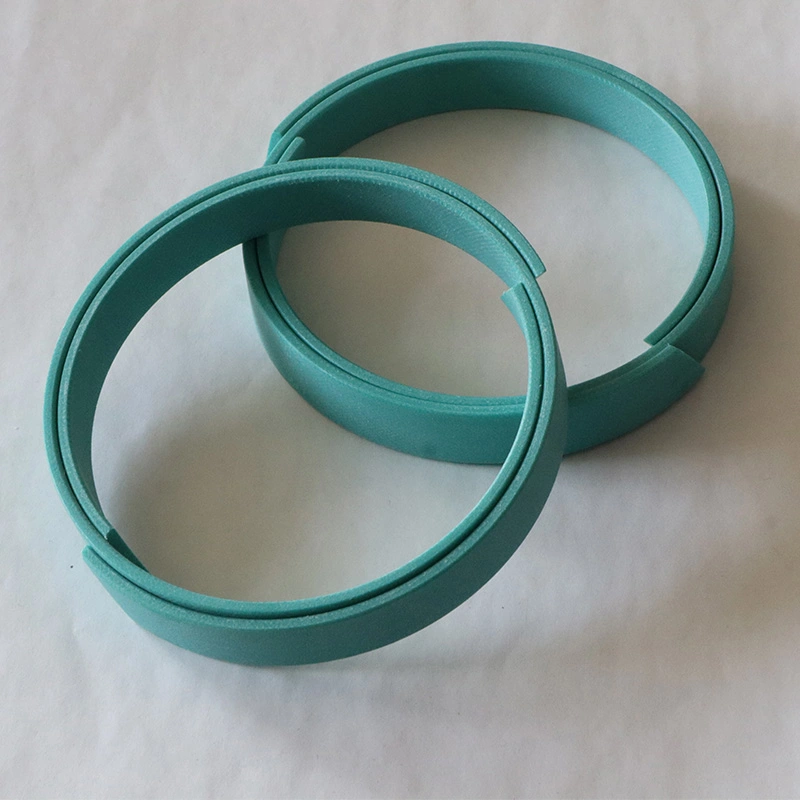

За клип или клипни штап који се креће у хидрауличком цилиндру, прстен за хабање има прецизан водећи ефекат и може да апсорбује радијалне снаге. Истовремено, прстен за ношење може спречити метални контакт клизних делова у хидрауличком цилиндру. У поређењу са металним ношењем прстенова, неметална ношење прстенова имају много предности. Међу њима су фенолни и ПТФЕ-ов водич ојачани и ПТФЕ-а доступни су у сечу на лицу места и спремним типовима за употребу.

1. Добра отпорност на хабање

2 Избегавајте контакт метала

3. може сузбити механичку вибрацију

4. Због ефекта центрирања прстена за ношење, дозвољено је веће радијално одобрење

5. Једноставни утор и једноставан за инсталацију

Низак трошкови одржавања на основу горе наведених предности, широко се користи

Упутство за рукове

ГФАИ је водич за клипне шипке, који подржава и води клипни штап и такође има функцију отпорна на прашину. Водичи ГЛАВИ ГФИ и ГФА су водилице за клипне шипке, који подржавају и води клипне шипке.

РЦСФ-1 водични прстен је израђен од челичне плоче као база, бронзани прах синтерован у средини, а мешавина политетрафлуороетилена и влакана ваљана на површини. Карактеристике: 1. Смеша ПТФЕ-а и влакана је 0,01-0,03 мм, формирајући преносни филм да би се заштитила двојна површина и има некретнине само-подмазивање; 2 Слој бакреног праха је 0,2-0,3мм, са добрим капацитетом носивости и отпорношћу на хабање, добру топлотну проводљивост; 3. Низак од карбонског челика, који пружа добру носивост и топлотну проводљивост.

РЦФБ тип БРОНЗЕ ГУИДЕ ГУИДЕ израђен је од ЦУСН8 бронзе као основни материјал и економичан је угодни капацитет са великим оптерећењем и добрим отпором. Радна површина производа РЦФБ090 прекривена је редовним рупама за дијамантску нафту, а радна површина производа РЦФБ092 је прекривена редовним рупама нафте, која играју улогу складиштења уља. Лакше је формирати нафтни филм на почетку кретања, смањујући тако почетни отпорност на трење.

Карактеристике и апликације производа:

Пример наручивања:

ПТФЕ водич за наручивање траке РЦ1081-9.7к2.5

Пхенолска тканина Пример траке за наручивање РЦ1082-9.7к2.5

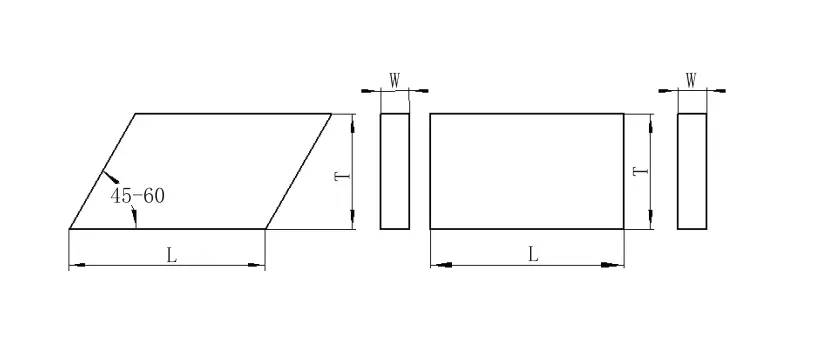

Прорачун дужине сечења

За осовину: Л = 3.1 (Д + В) за рупу: Л = 3.1 (Д-В)

Л --- Дужина прстена Д --- Пречник осовине Д --- Пречник рупе В --- Дебљина прстена З --- Резање чишћења

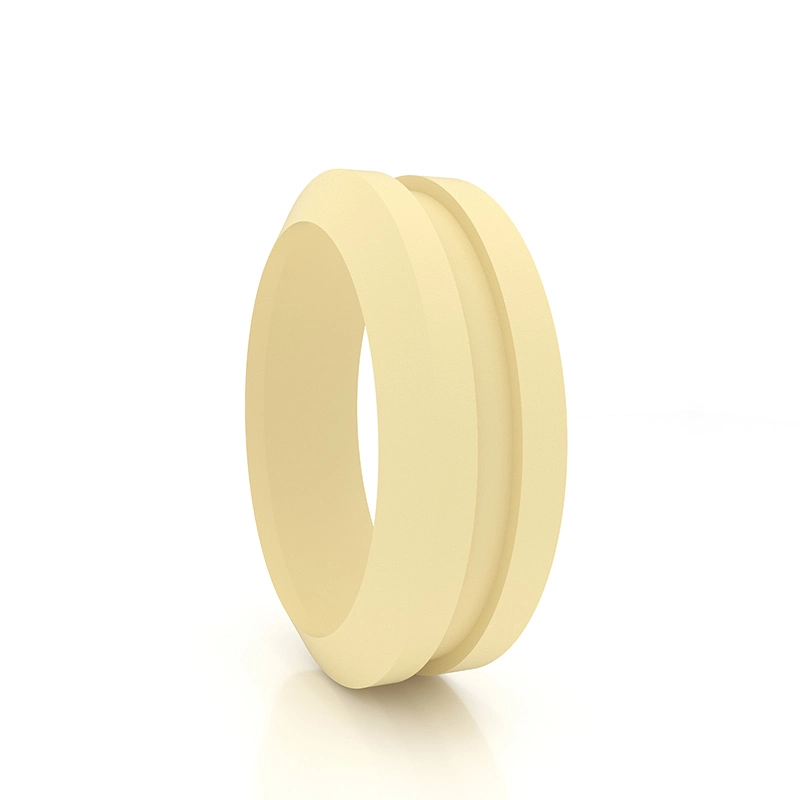

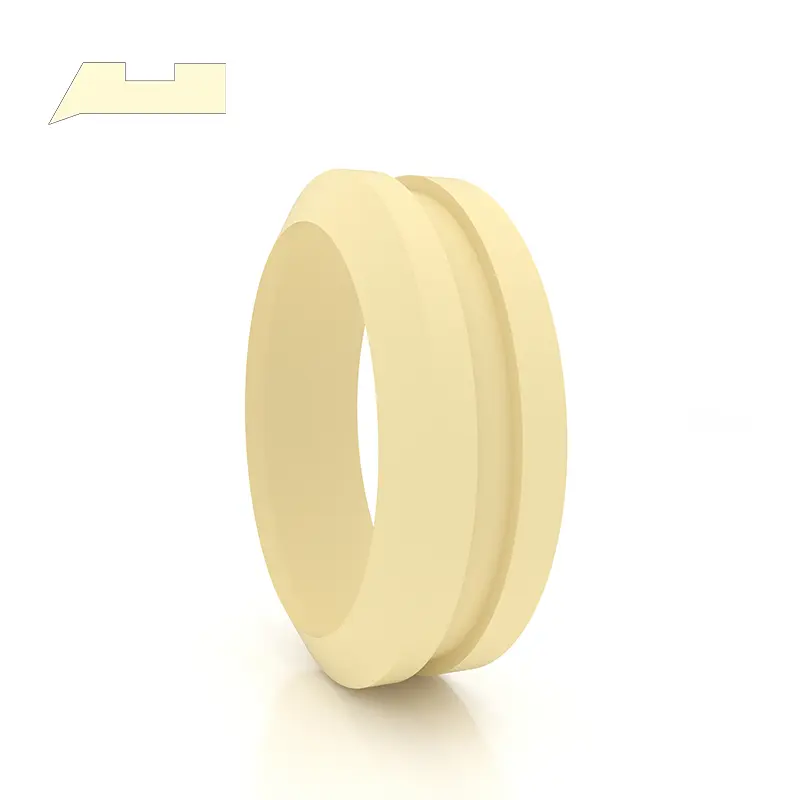

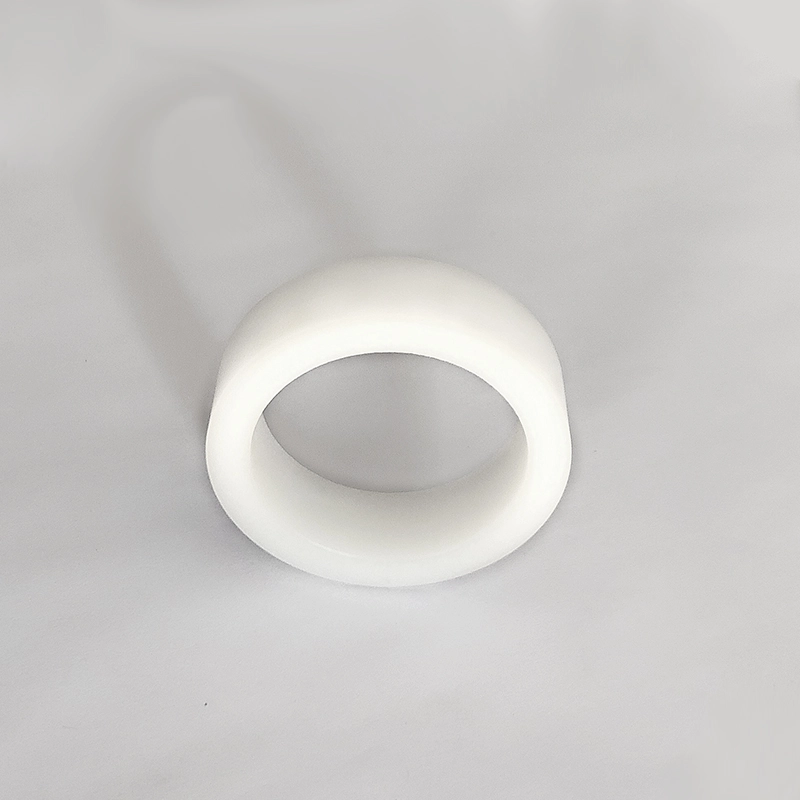

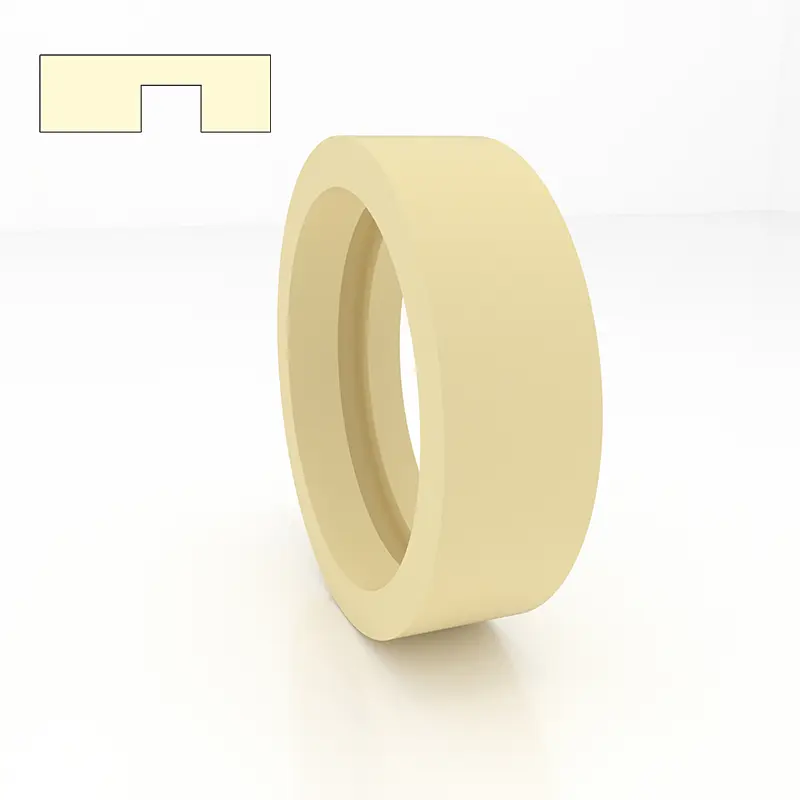

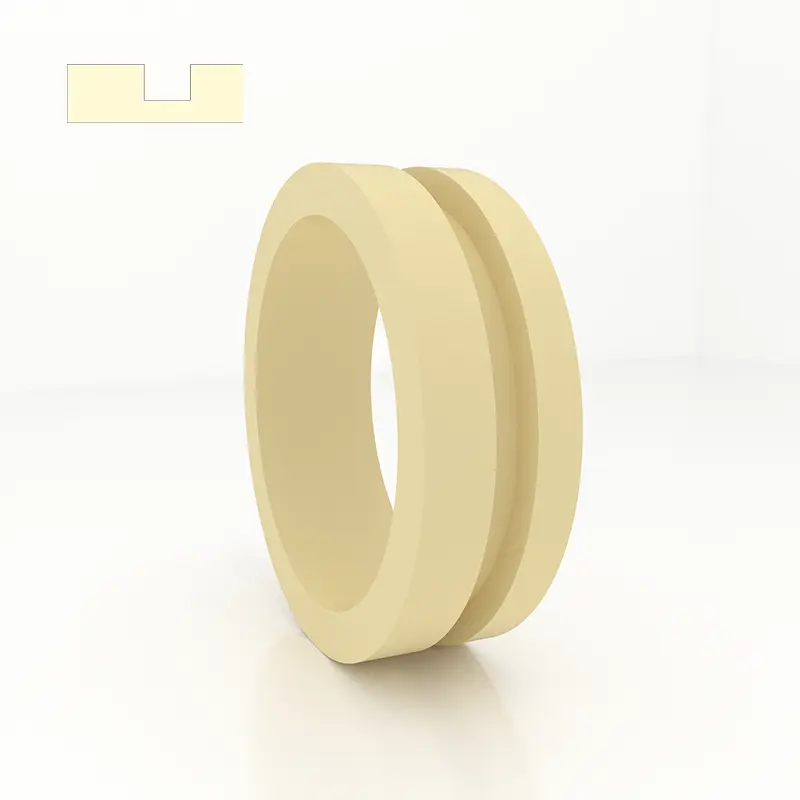

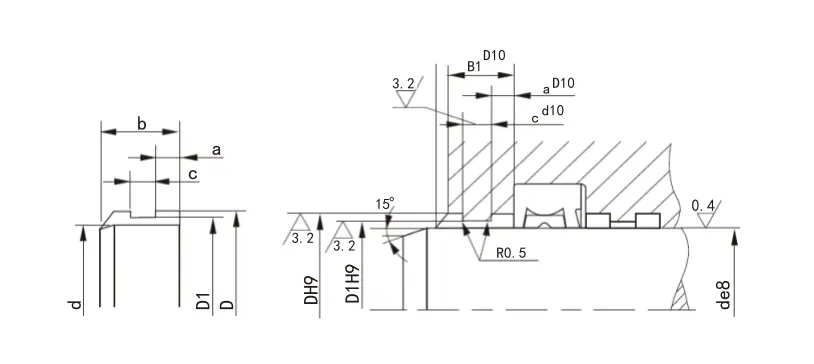

Водич у рукаву ГФАИ

1. Перформансе и употреба: Гуиде Слееве ГФАИ је водич за клипну шипку, који подржава и води клипни штап и има функцију отпорности на прашину.

2 Материјал: Најлон ПА, Полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Радни услови: Радна температура: -55 ~ + 225 ° Ц (ПТФЕ се користи изнад 120 °).

4. Дизајн стандард: Приликом дизајнирања и одабира потражите у ФАИ серији компаније глад.

5. Метода обележавања и наручивања: Гфаи водич ГФАИ је означен са бројем налога, пример: ГФАИ-0600 ПТФЕ

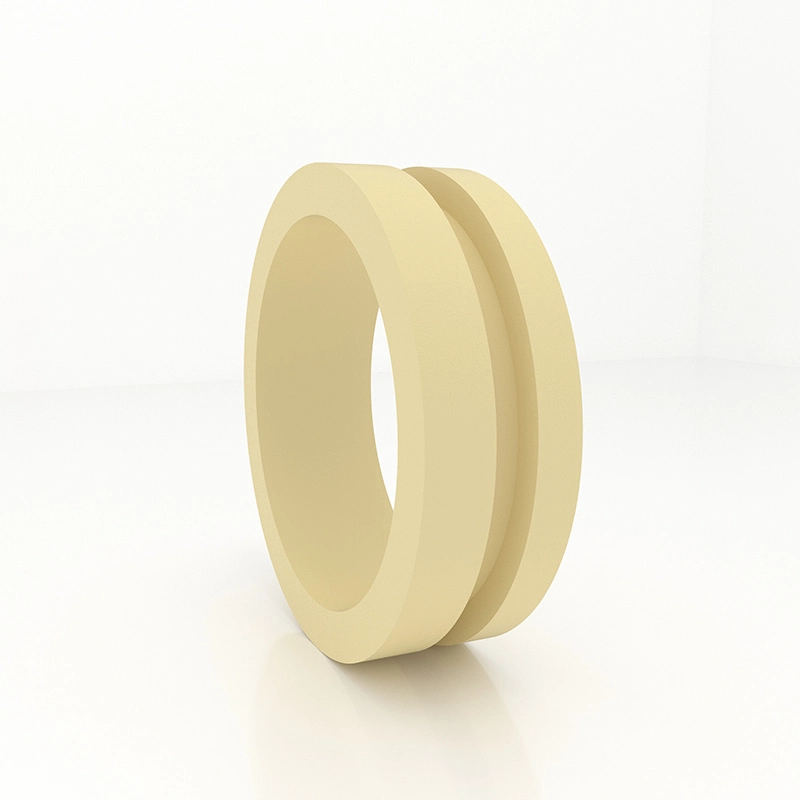

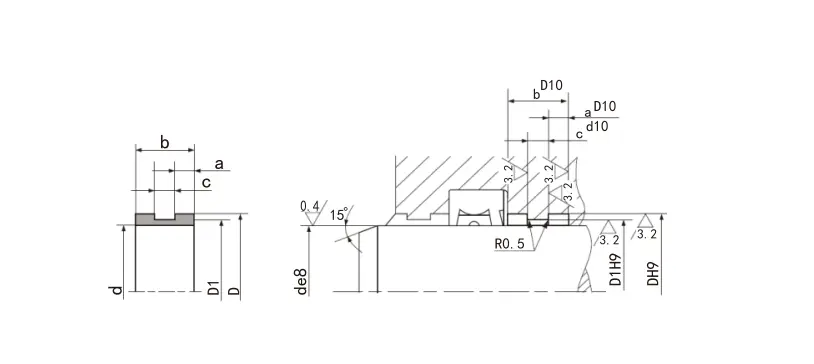

Водич у рукаву ГФИ

1. Перформансе и употреба: ГФИ водич ГФИ је водич за клипне шипке, који подржава и води клипне шипке.

2 Материјал: Најлон ПА, Полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Радни услови: Радна температура: -55 ~ + 255 ° Ц (ПТФЕ се користи изнад 120 ° Ц)

4. Дизајн стандарда: Приликом дизајнирања и одабира погледајте гладну ФИ серију.

5. Метода обележавања и наручивања: ГФИ ГФИ водич је означен са бројем наруџби, пример: ГФИ-0360 ПА

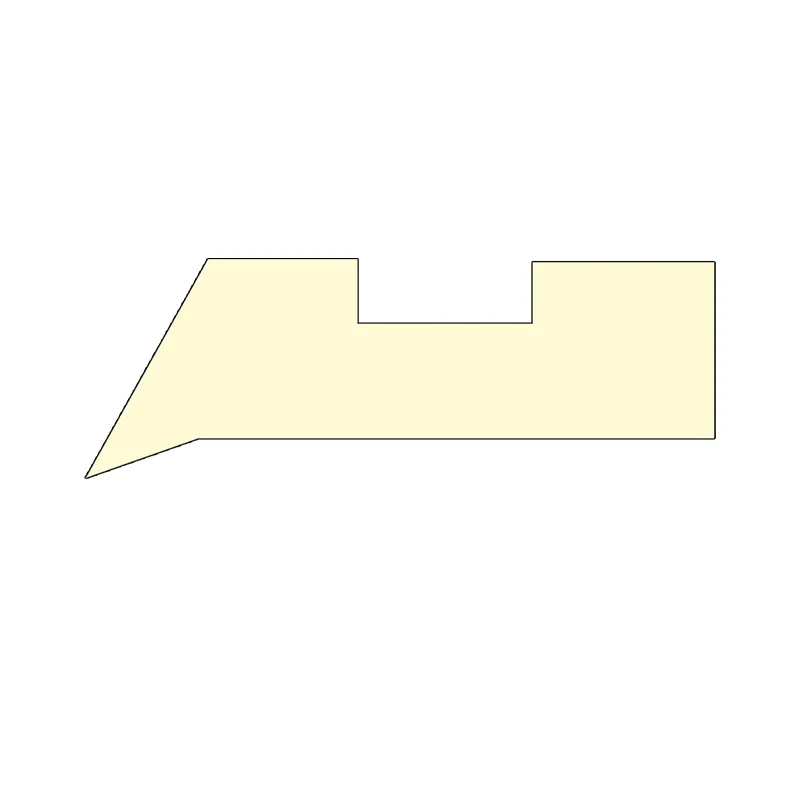

Водич ГФА ГФА

1. Перформансе и употреба: ГФА водича ГФА је водич за клип, који подржава и води клип.

2 Материјал: Најлон ПА, Полиоксиметилен пом и политетрафлуороетилен ПТФЕ.

3. Услови рада: Радна температура: -55 ~ + 255 ° Ц (ПТФЕ се користи изнад 120Ц)

4. Дизајн стандард: Приликом дизајнирања и одабира потражите на матичној серији ФА.

5. Метода обележавања и наручивања: ГФА ГФА ГФА је означена са бројем наруџби, пример: ГФА-0560 ПА

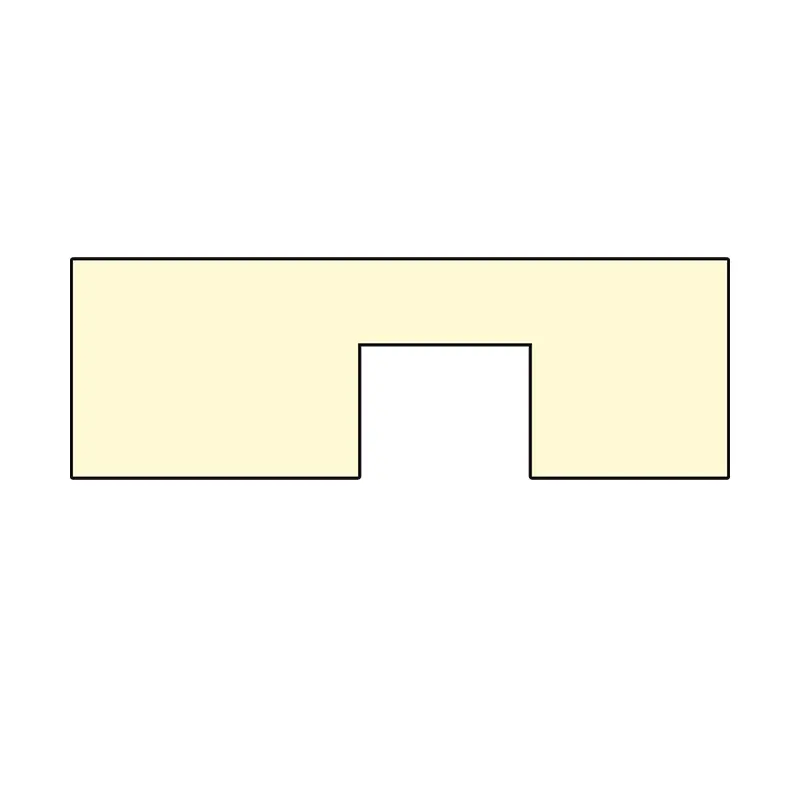

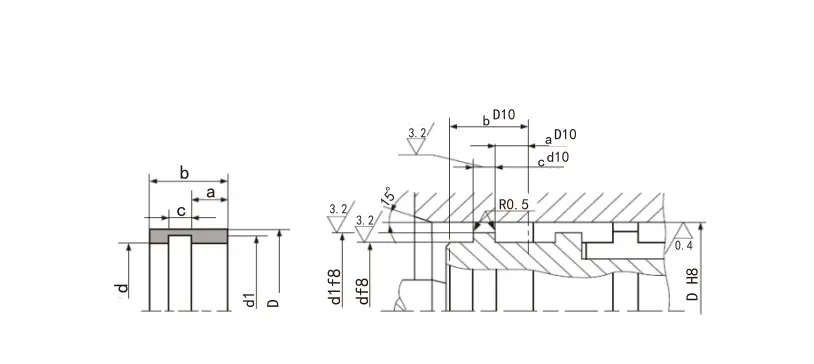

6 Структурни уређај:

Спецификације:

Модел	Гроове ширина Х + 0.2	Дебљина Т-0,05	Дебљина т Т-0,05	Дебљина Т-0,05	Дебљина Т-0,05	Дебљина Т-0,05
РЦ1081 / 1082-4.2	4.2	1	1.55	2	2.5	-
РЦ1081 / 1082-5.6	5.6	1.55	2	2.5	-	-
РЦ1081 / 1082-6.3	6.3	1.55	2	2.5	-	-
РЦ1081 / 1082-8.1	8.1	1.55	2	2.5	-	-
РЦ1081 / 1082-9.7	9.7	2	2.5	3	3.5	4
РЦ1081 / 1082-12.7	12.7	2	2.5	3	3.5	4
РЦ1081 / 1082-15	15	2	2.5	3	3.5	4
РЦ1081 / 1082-20	20	2	2.5	3	3.5	4
РЦ1081 / 1082-25	25	2	2.5	3	3.5	4
РЦ1081 / 1082-30	30	2	2.5	3	3.5	4
РЦ1081 / 1082-35	35	2	2.5	3	3.5	4
НАПОМЕНА: Серија Болдфаце се обично користи серија. Ако потребан производ није у овој табли, контактирајте нас.

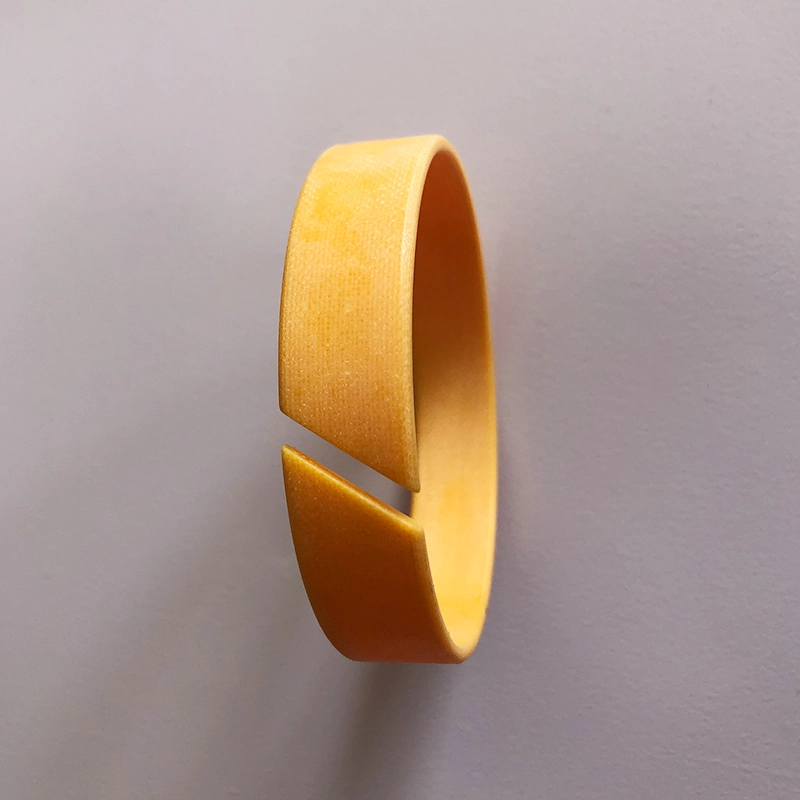

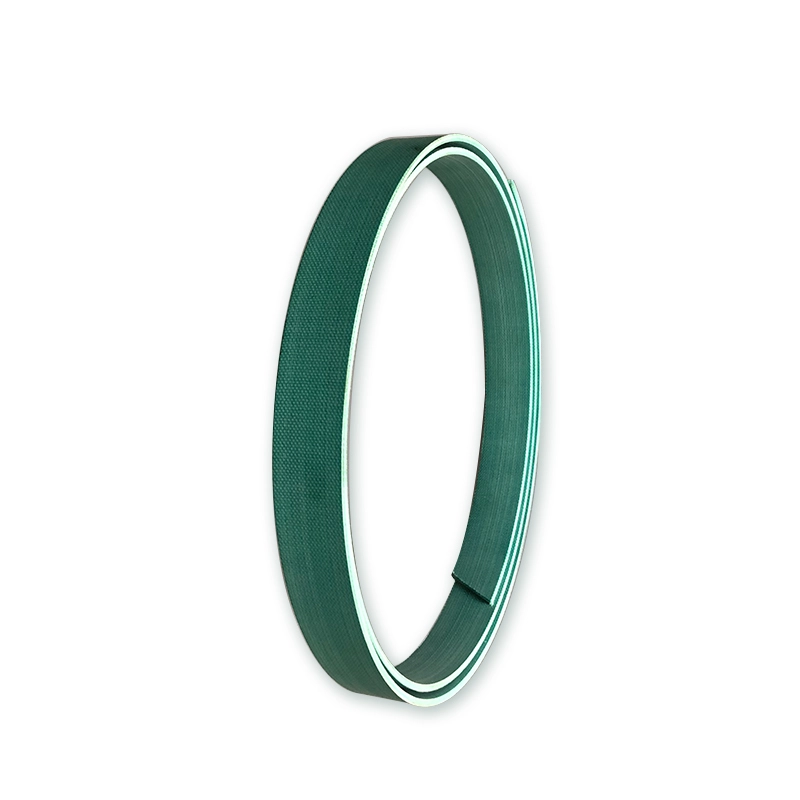

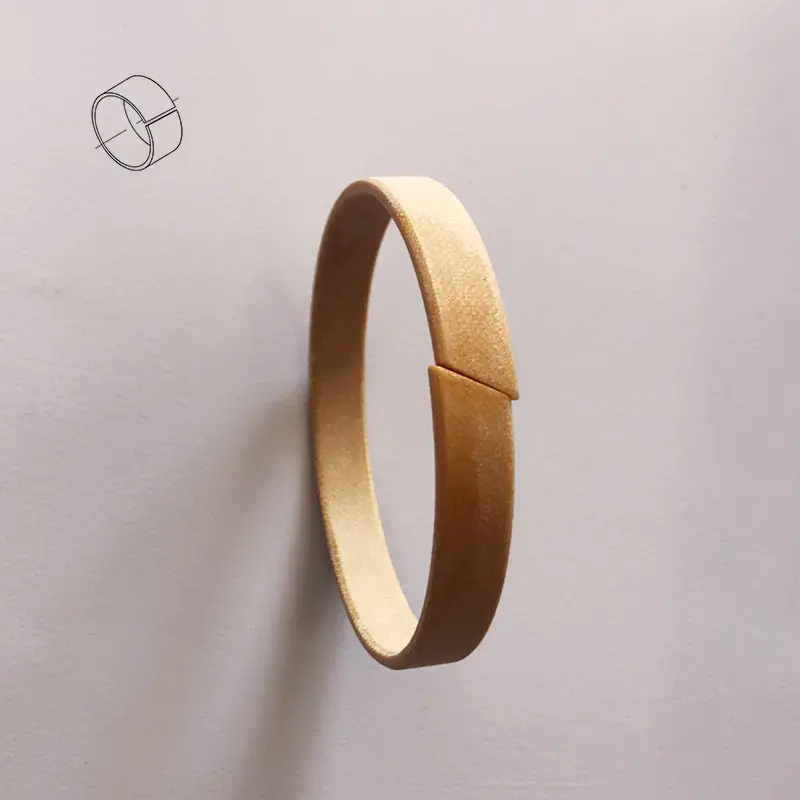

Пхенолни прстен од ојачаног плана (појас)
Прстење подршке су важне основне компоненте хидрауличних цилиндара. Да би се прилагодио развоју клизних прстена у комбинацији печата и меких меког структура на свету, наша компанија је успешно развила прстенове за амицирање платна појачана (појасеви). Године стварне употребе показале су да је овај производ достигао или премашио ниво квалитета сличних страних производа и широко је похвалио корисници. Табеле 1 до 4 су табеле перформанси подршке (појасеви) које је произвела наша компанија.

Табела 1 Поређење физичких својстава нашег потпора и Бусак + Схамба производа

Извор узорка	Подршка дебљине прстена (мм)	Снага компресије (МПа)	Отпорност на уље ТЕЖИНА Промена брзине хидраулично уље (70 ± 2 ℃ * 24х)	Снага кршења (МПа)	Интерлаиер адхезија (КН / М)
Мода + схамба	2.48	338.9	2.83	35.6	1.2
Наши производи	2.48	425	0.90	37.0	2.9
	2,48 (са графитом)	390	0.63	36.4	2.08

Табела 2 Индекс перформанси хидрауличног потпора за потпору цилиндра

Разноликост узорка	Наши производи		Оркот Могло би ①	ДУРАТЕЦ900 ①	Турците47 ②	МТ64 / 5Б	Ноквр (Јапански)	Пом модификовано Полиоксиметилен	Мачка (САД)
	Измерена вредност	Потребни индикатори
Снага компресије (МПа)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

НАПОМЕНА: ①Бусак + Схамба Цомпани ②Меркел Цомпани Табела 3 Индекс чврстоће

Разноликост узорка	Наши производи		Оркот Могло би ①	ДУРАТЕЦ900 ①	Турците47 ②	МТ64 / 5Б	Ноквр (Јапански)	Пом модификовано Полиоксиметилен	Мачка (САД)
	Измерена вредност	Потребни индикатори
Снага компресије (МПа)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

НАПОМЕНА: ①Бусак + Схамба Цомпани ②Меркел Цомпани Табела 4 коефицијент трења наших производа и Оркот ТЛГ под сувим трењем и условима капања уља

Оптерећење по јединици Контакт дужина В (н / мм)	Хертз Контакт релеј (Н / ММ2)	Коефицијент трења
		Стање сувог трења		Држава за подмазивање нафте уља
		Наши производи	Орцхот тлг	Наши производи	Орцхот тлг
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

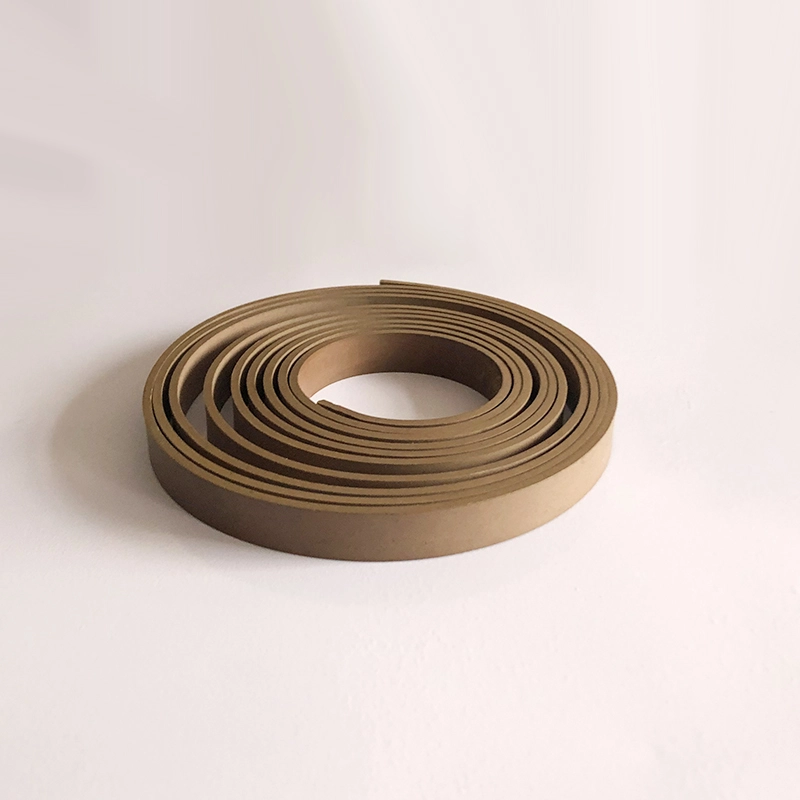

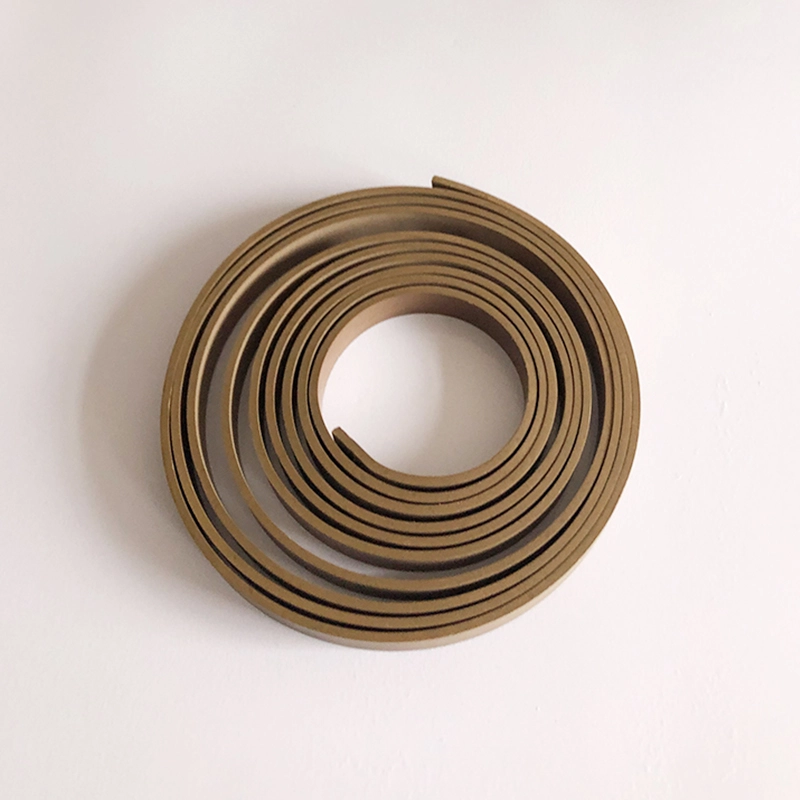

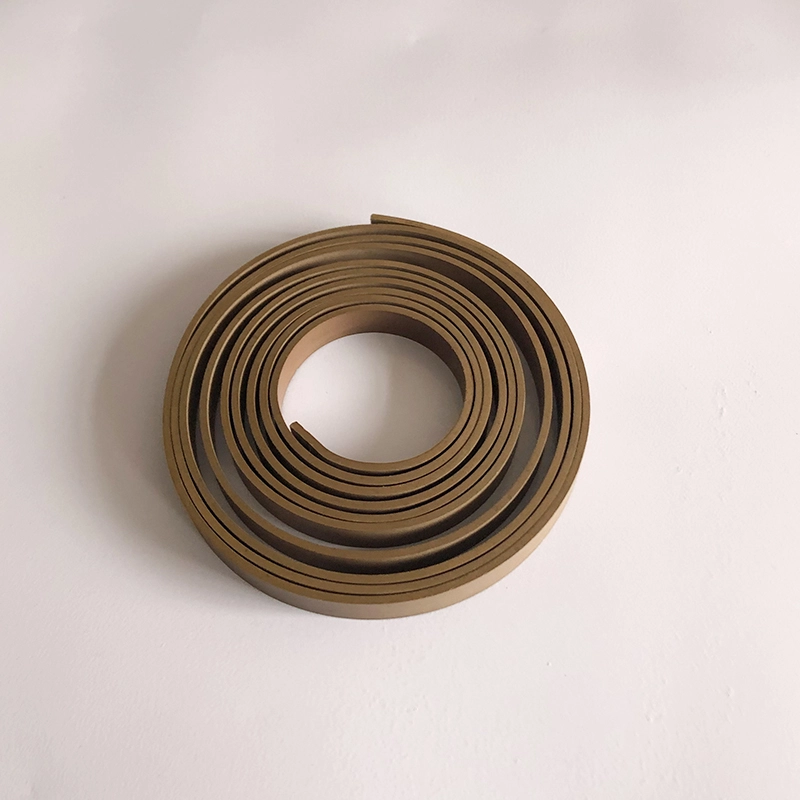

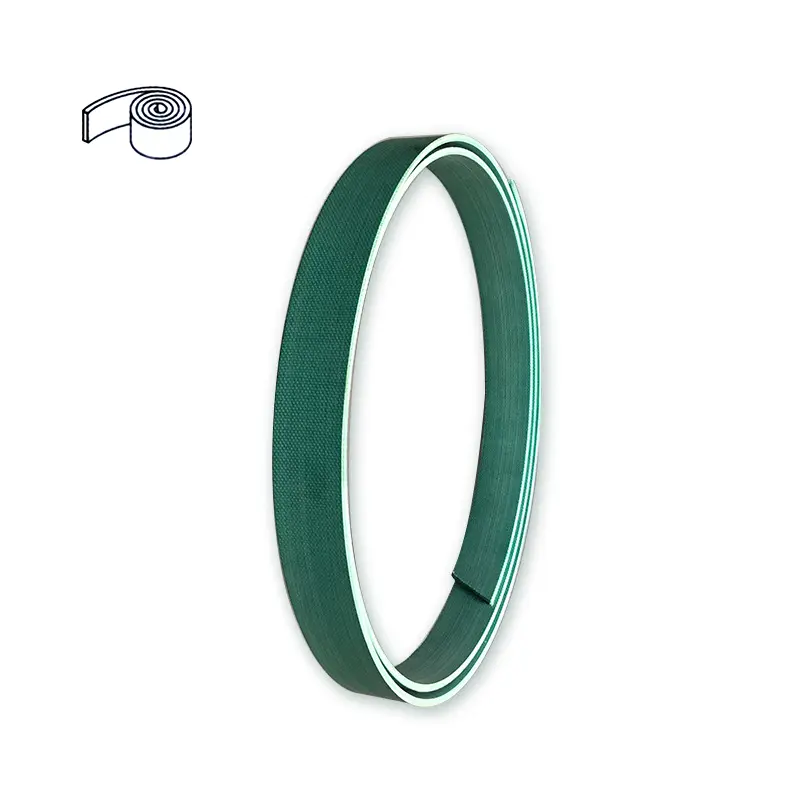

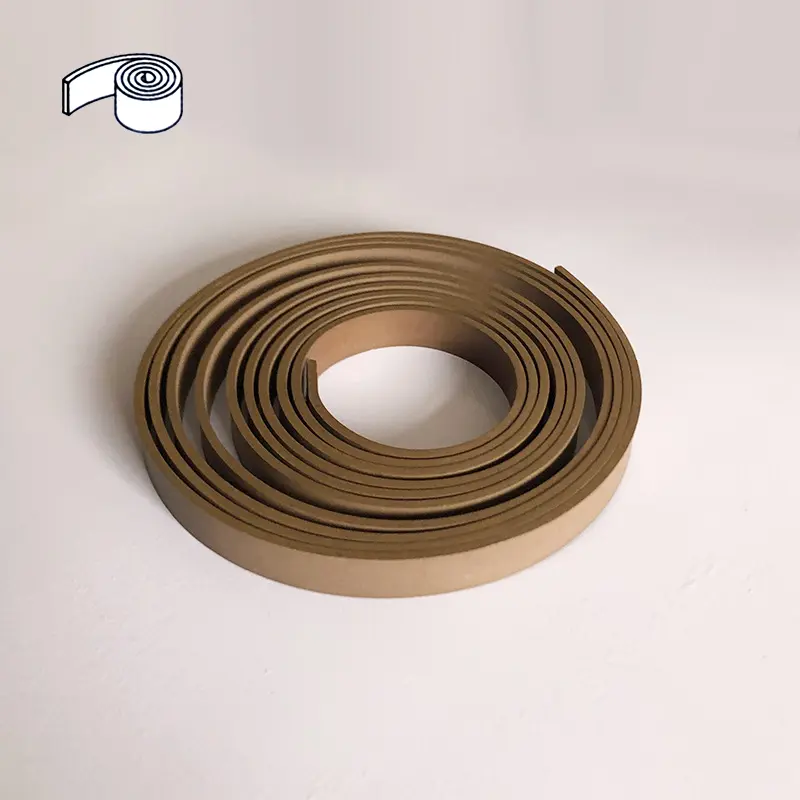

ПТФЕ-отпорни каиш (прстен)
Материјал	ПТФЕ + Бронзе

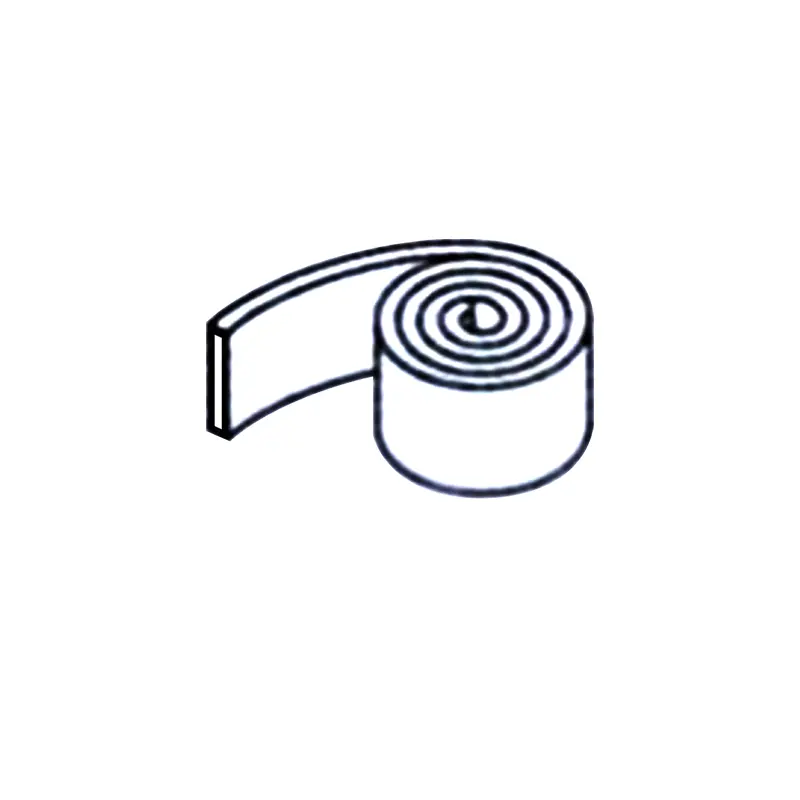

Снабдевање	Рола (обично око 20 метара / рола) или се исече на потребну дужину
Предности	1. Ниско трење, без пузања и грицкања;
	2 могу добро радити без довољно подмазивања;
	3. Отпоран на разне медије, одлична хемијска стабилност;
	4. Може да прими тешке предмете уграђене у прстен отпорни на хабање, смањујући тврде објекте огреботине цилиндра и заптиваче, тако да у тешким ситуацијама користе вишеструке прстенове отпорне на хабање;
	5. Такође има добру отпорност на хабање у ситуацијама велике брзине и лагане, тако да је то најчешће коришћени прстен отпоран на хабање;
	6. Нема ограничења величине, може се користити у великим ситуацијама пречника.
Температура	-60 ~ + 200 ℃
Максимална брзина	15м / с
Максимална чврстоћа екструзије	15Н / мм2 (20 °)
	7.5Н / мм2 (80 °)
	5Н / мм2 (120 °)

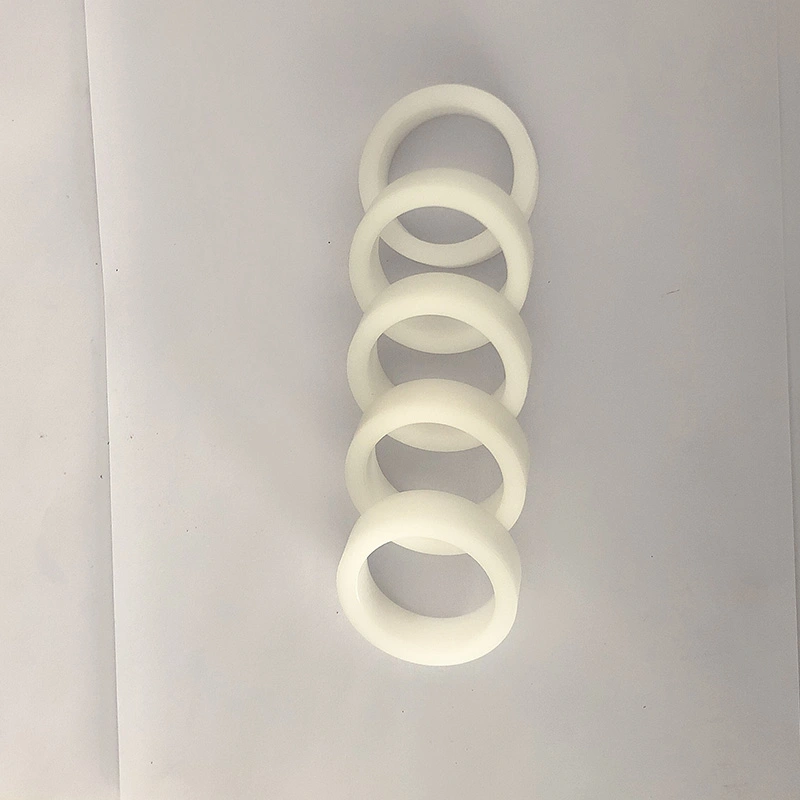

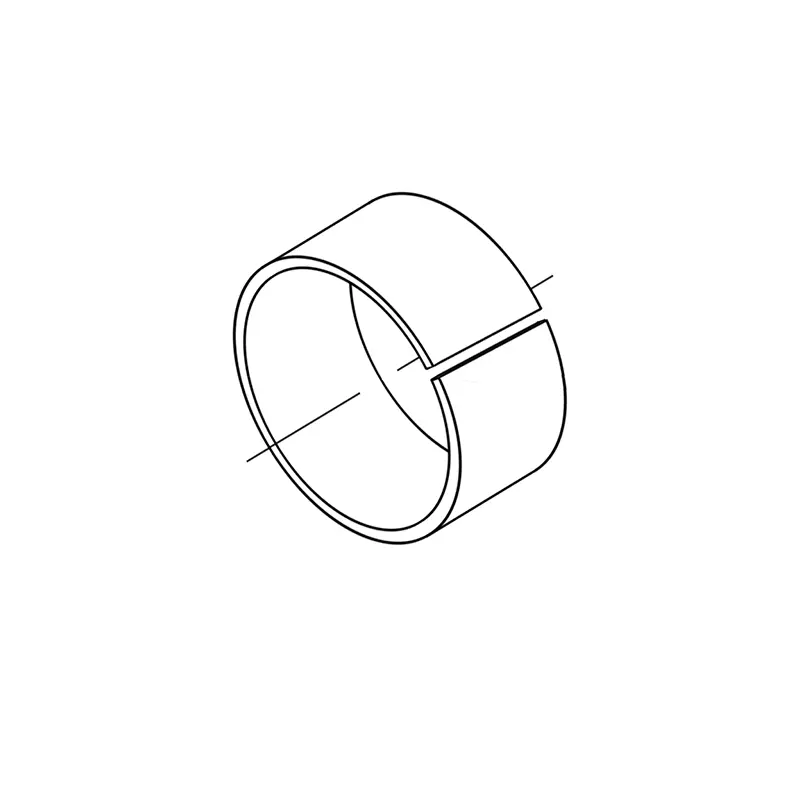

Не-метални водич за РЦС клипни штап

Не-метални водич за РЦТ клип

За клип или клипни штап који се креће у хидрауличком цилиндру, прстен за хабање има прецизан водећи ефекат и може да апсорбује радијалне снаге. Истовремено, прстен за ношење може спречити метални контакт клизних делова у хидрауличком цилиндру. У поређењу са металним ношењем прстенова, неметална ношење прстенова имају много предности. Међу њима су косенирани фенолни и ПТФЕ ојачани водич доступан у типу сечења на лицу места и тип спремне за употребу.

1. Добра отпорност на хабање

2 Избегавајте контакт метала до метала

3. може сузбити механичку вибрацију

4. Због ефекта центрирања прстена за хабање дозвољено је велико радијално одобрење

5. Једноставни утор, једноставан за инсталирање

6 Ниски трошкови одржавања на основу горе наведених предности, широко се користи

Материјали:

1. Политетрафлуороетилен ПТФЕ3 (општи материјал), ПТФЕ4 (погодан за медије са ниским вискозностима као што су вода), ПТФЕ1 (захтеви за ниски трење као што су пнеуматика)

2 Поликсиметиленски пом или најлонски па и његови модификовани материјали

3. Формалдехид смола + ојачана приф влакана

Поређење табеле носивости утоваривача различитих материјала (референца)

Материјалирати	Носивост макс. (Н / мм2)
Бакрени прах испуњен птфером	15 (20 ° Ц); 7.5 (80 ° Ц); 5 (120 ° Ц)
Фенолик са крпом	90 (60 ° Ц); 40 (80 ° Ц)
Полиоксиметилен или најлон	25 (60 ° Ц); 15 (80 ° Ц)
Поликсиметилен или најлонски попуњен	40 (60 ° Ц); 30 (80 ° Ц)

Гроове Цхартес Цхатест

Углађеност	РТМАКС (μм)	РА (μм)
Клизна површина	≤2.5	0,05-0.3
Дно утора	≤10	≤2
Утора	≤15	≤3

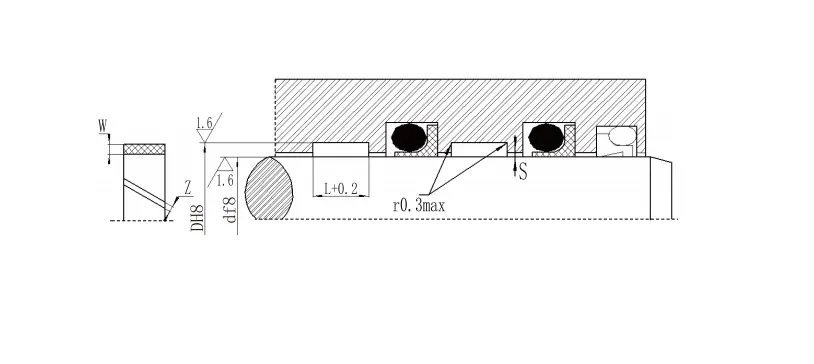

Спецификација ПИСТОН СПЕЦИФИКАЦИЈА РИД-а

Пречник шипке	Пречник одоздо	Гроове ширина	Дебљина	Празнина		Пречник шипке	Пречник одоздо	Гроове ширина	Дебљина	Празнина
Д Ф8 / Х9	Д Х8	L+0.2	W	Z		Д Ф8 / Х9	Д Х8	L+0.2	W	Z
8-20	Д + 3.1	2.5	1.55	1-2		200-999.9	Д + 5	25	2.5	8-33
10-50	Д + 3.1	4	1.55	1-3		1000-4200	Д + 5	25	2.5	33-134
15-140	Д + 5	5.6	2.5	2-5		280-999.9	Д + 8	25	4	10-33
20-220	Д + 5	9.7	2.5	2-9		1000-2200	Д + 8	25	4	33-70
80-400	Д + 5	15	2.5	4-15

РЦСФ-1 Водич за само-подмазивање Параметри прстена
Параметри			РЦСФ-1		РЦСФ-1Д	РЦСФ-1Б	РЦСФ-1С
			Леад-фрее улови		Хидраулични специјални рукав	Брончана бала	КОРОЗИЈСКИ КОРОЗИЈСКИ КОРОЗИЈСКИ КОРИШТЕЊЕ
Максимални притисак лежаја (динамичан)			140Н / мм²		140Н / мм²	140Н / мм²	140Н / мм²
Максимални притисак лежаја (статички)			250Н / мм²		250Н / мм²	250Н / мм²	250Н / мм²
Осцилирајуће кретање			60Н / мм²		60Н / мм²	60Н / мм²	60Н / мм²
Максимална клизна брзина (подмазивање уља)			<2м / с		<2м / с	<2м / с	<2м / с
Коефицијент трења μ	Суво трење		0,04 ~ 0.2		0,04 ~ 0.18	0.03 ~ 0.18	0,04 ~ 0.2
	Подмазивање уља		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Максимална ПВ вредност (сува)			3.6Н / мм².м / с		3.8н / мм².м / с	4.3Н / мм².м / с	3.6Н / мм².м / с
Максимална ПВ вредност (уље)			30Н / мм².м / с		30Н / мм².м / с	30Н / мм².м / с	30Н / мм².м / с
Радна температура			-195 ℃ ~ + 280 ℃		-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃	-195 ℃ ~ + 280 ℃
Топлотна проводљивост			42В / м.к		42В / м.к	42В / м.к	42В / м.к
Коефицијент линеарног експанзије			11 * 10-6/ к		11 * 10-6/ к	18 * 10-6/ к	15 * 10-6/ к
Табела параметара РЦФБ типа Бронзе
Параметар		РЦФБ090		РЦФБ092		РЦФБ09Г
Густина		8,9 г / цм³		8,9 г / цм³		8,9 г / цм³
Снага притиска		470Н / мм²		470Н / мм²		470Н / мм²
Топлотна проводљивост		60В / м.к		60В / м.к		58в / м.к
Коефицијент линеарног експанзије		18,5 * 10-6/ к		18,5 * 10-6/ к		18,5 * 10-6/ к
Тврдоћа		90 ~ 120ХБ		90 ~ 120ХБ		90 ~ 120ХБ
Издужење		55%		55%		55%
Назив материјала		Цусн8п		Цусн8п		Цусн8п
Остали опциони материјали		Цусн6.5п		Цусн6.5п		Цусн6.5п
