Наши ротационе бртве за ротационе под притиском покрива разне производе високих перформанси, укључујући РЦ2051, РЦ2054, РЦ2053, РЦ2054, РЦКС17, РЦ20, РДИ, РДА, РЦС и РЦ2057, који су дизајнирани за реципроцирање и ротационо кретање хидрауличних, пнеуматских и окружења под притиском воде.

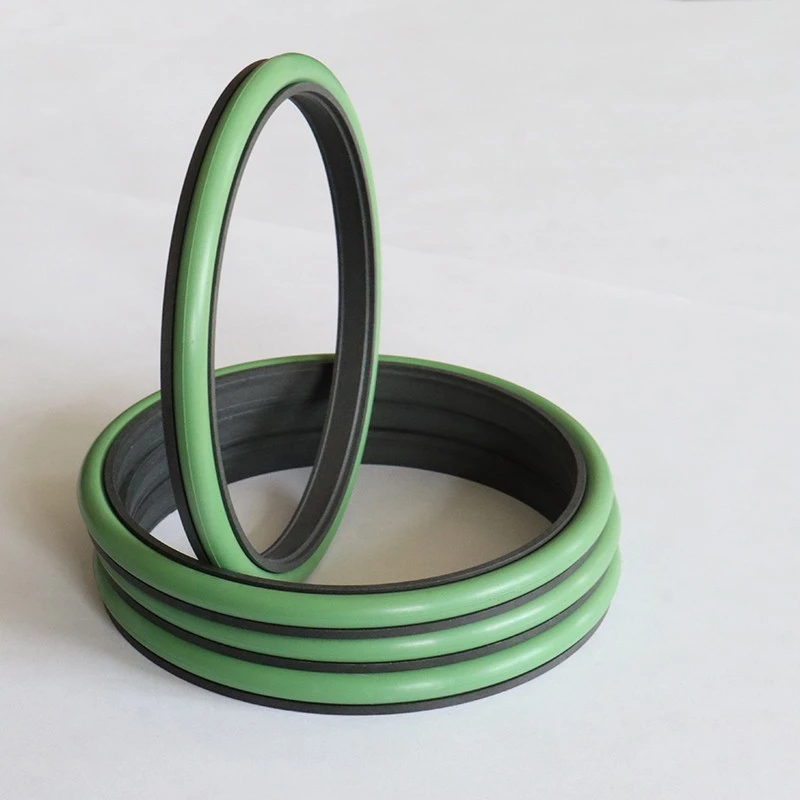

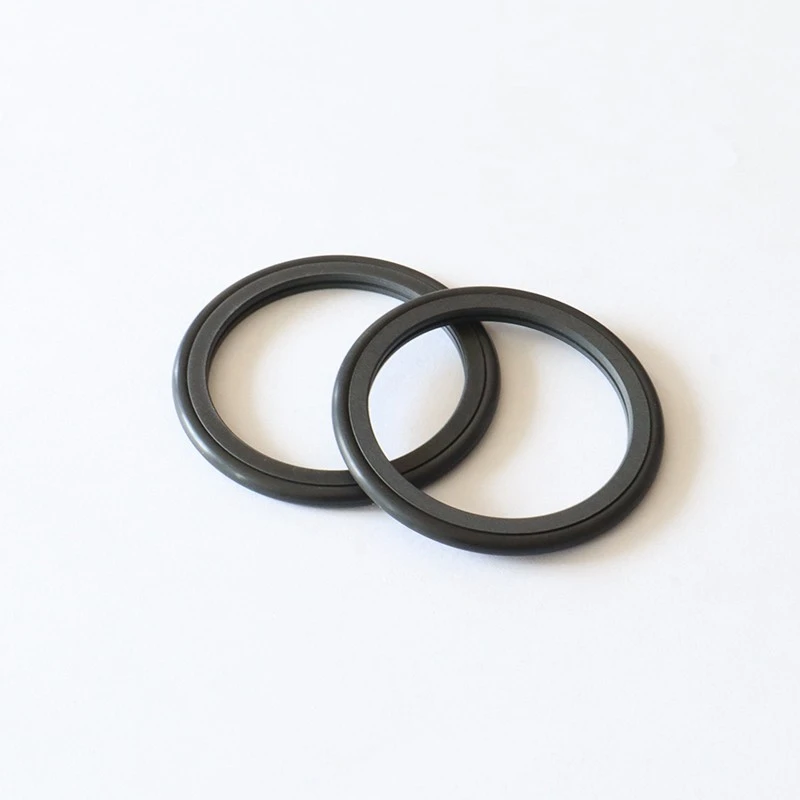

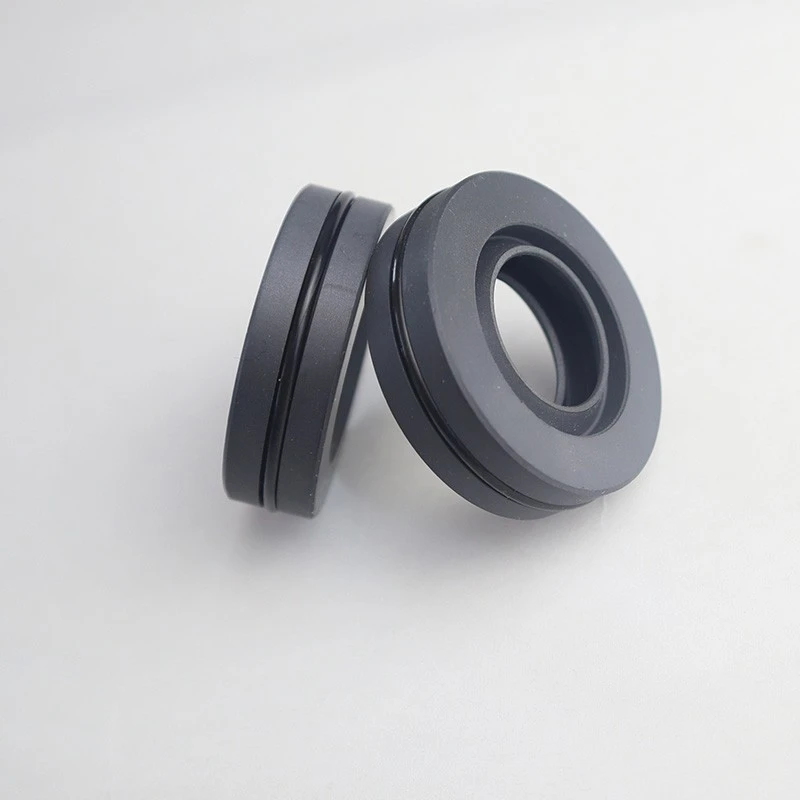

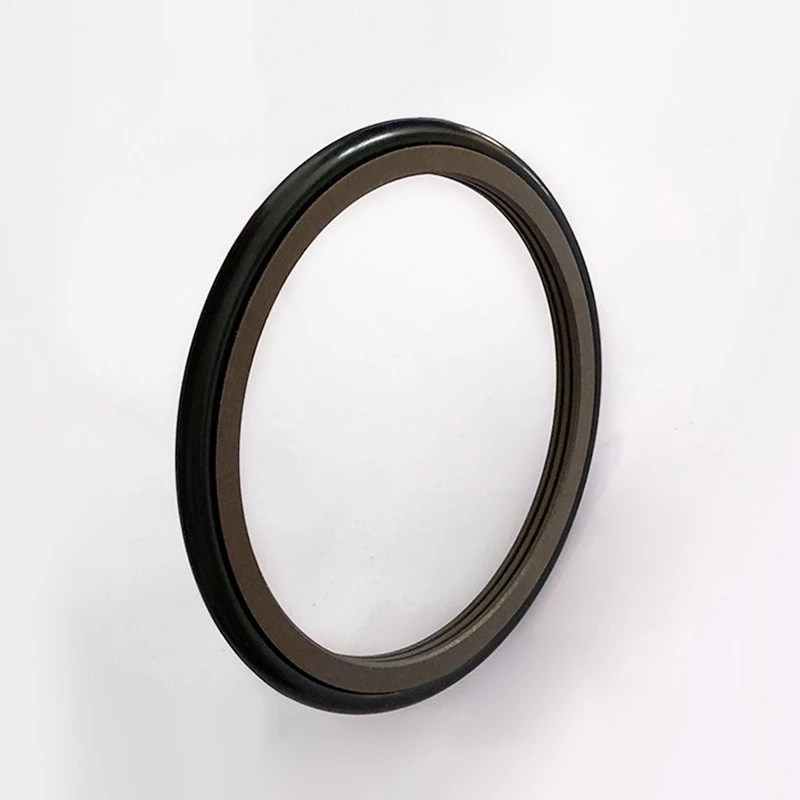

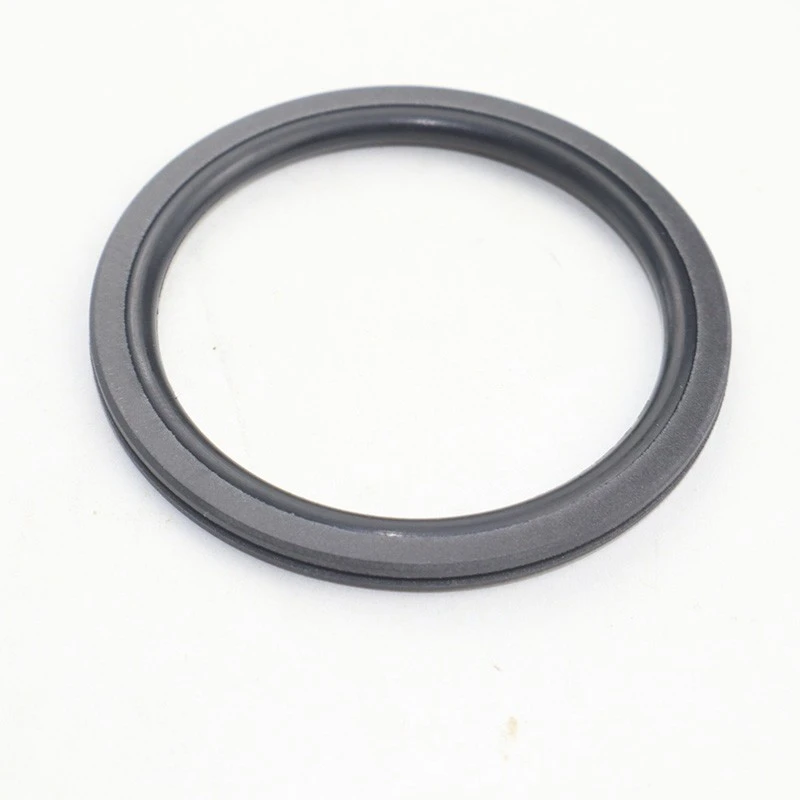

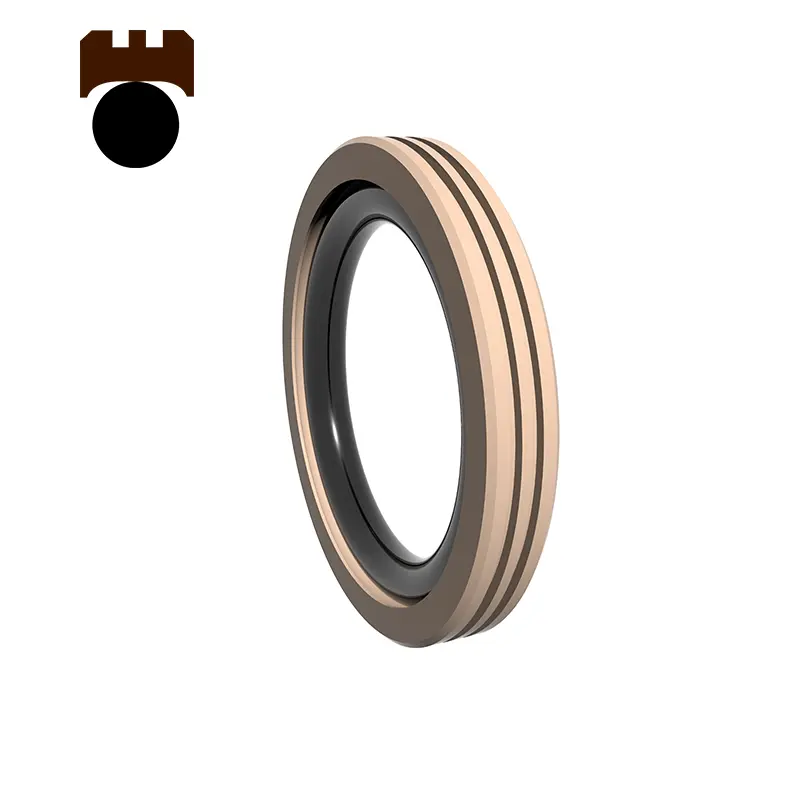

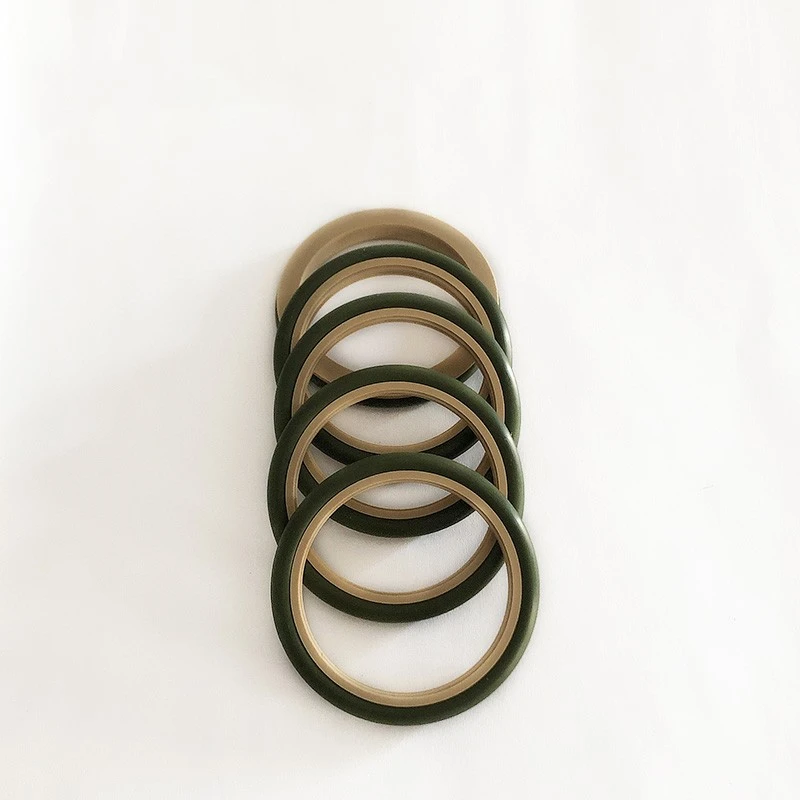

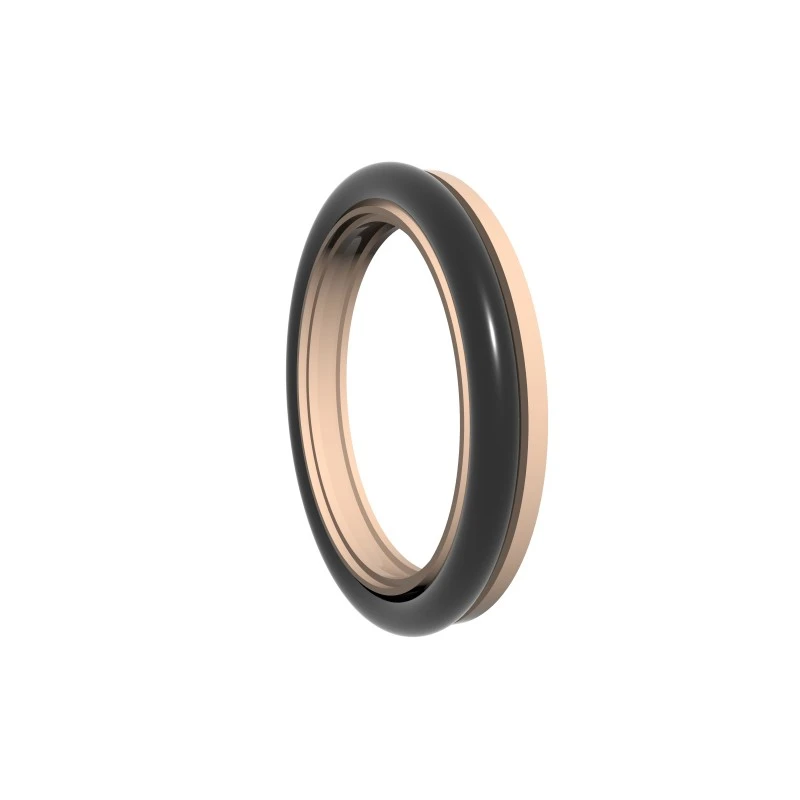

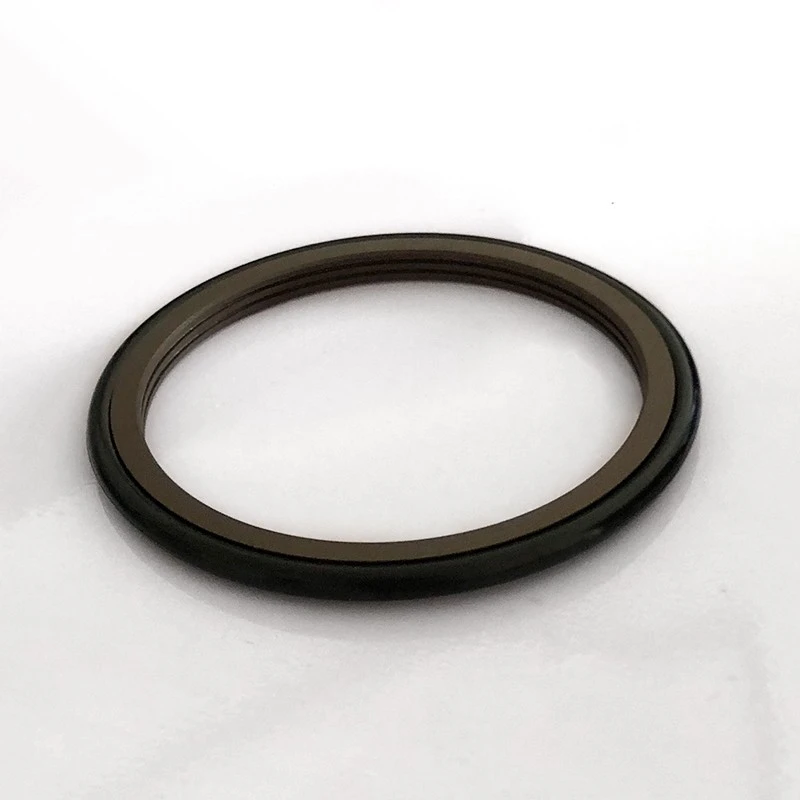

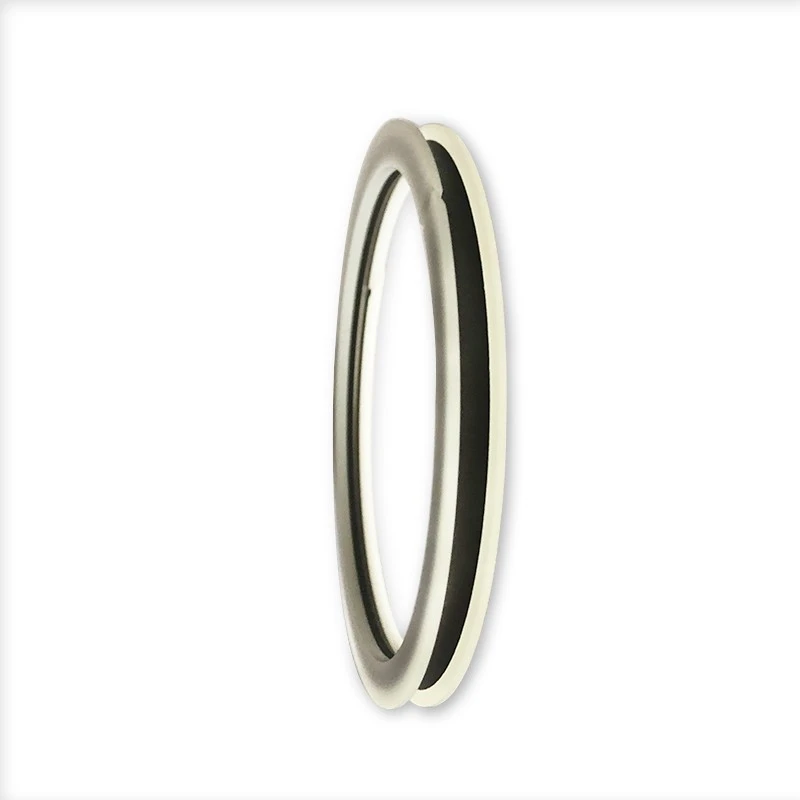

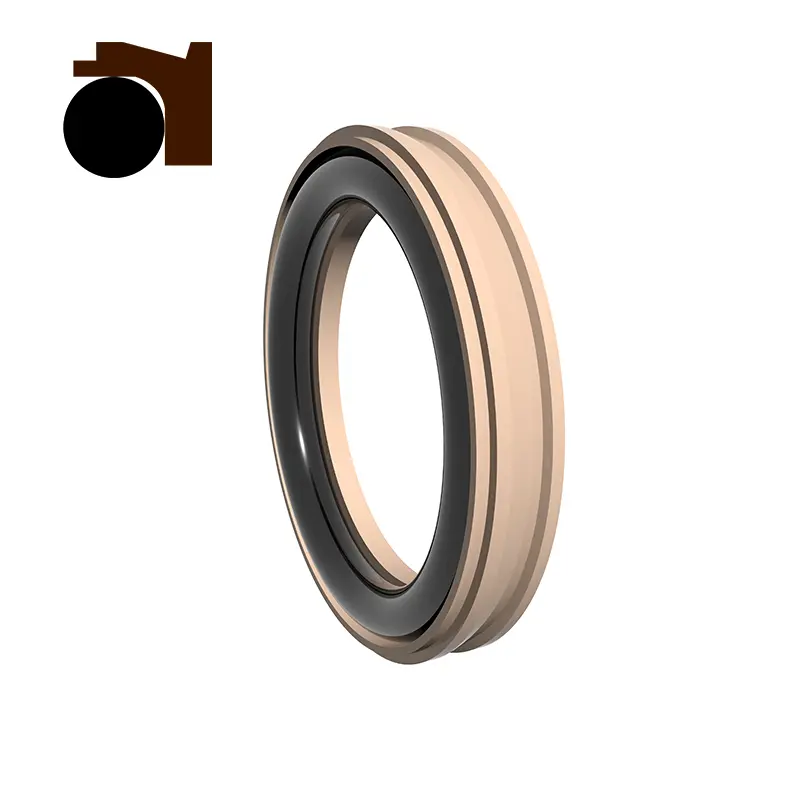

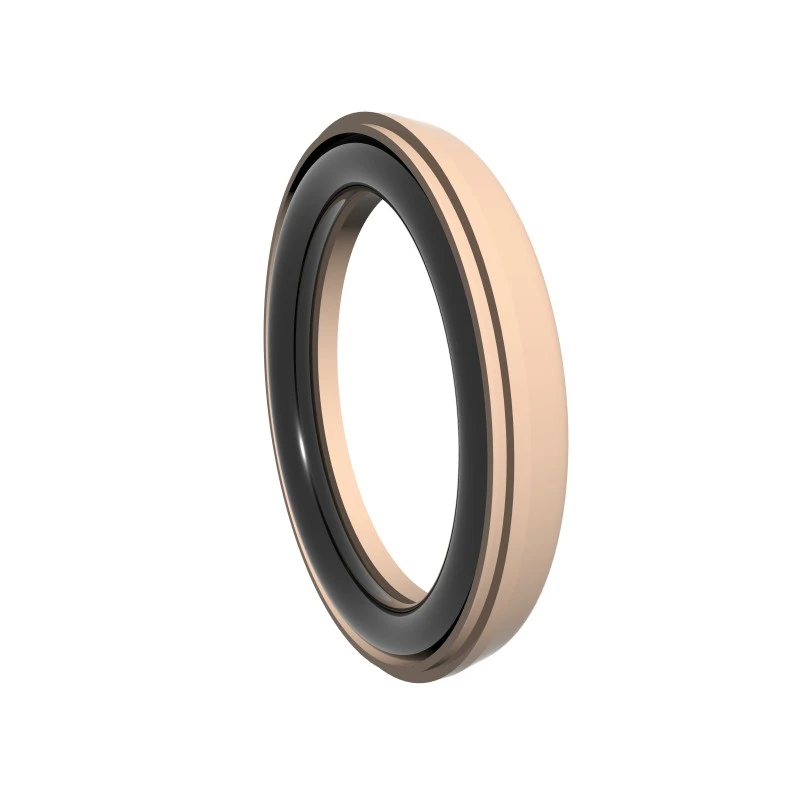

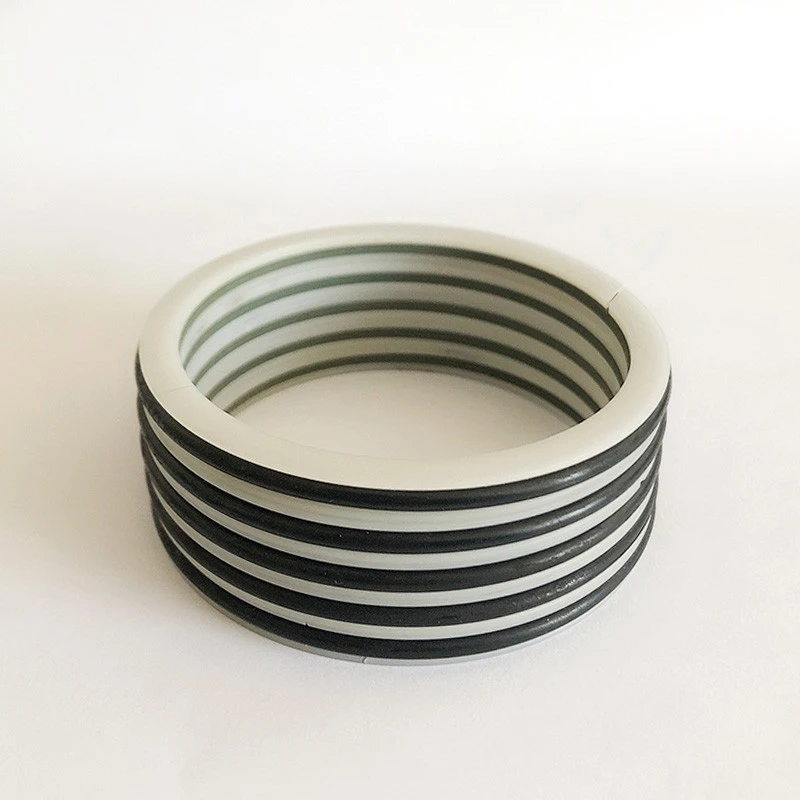

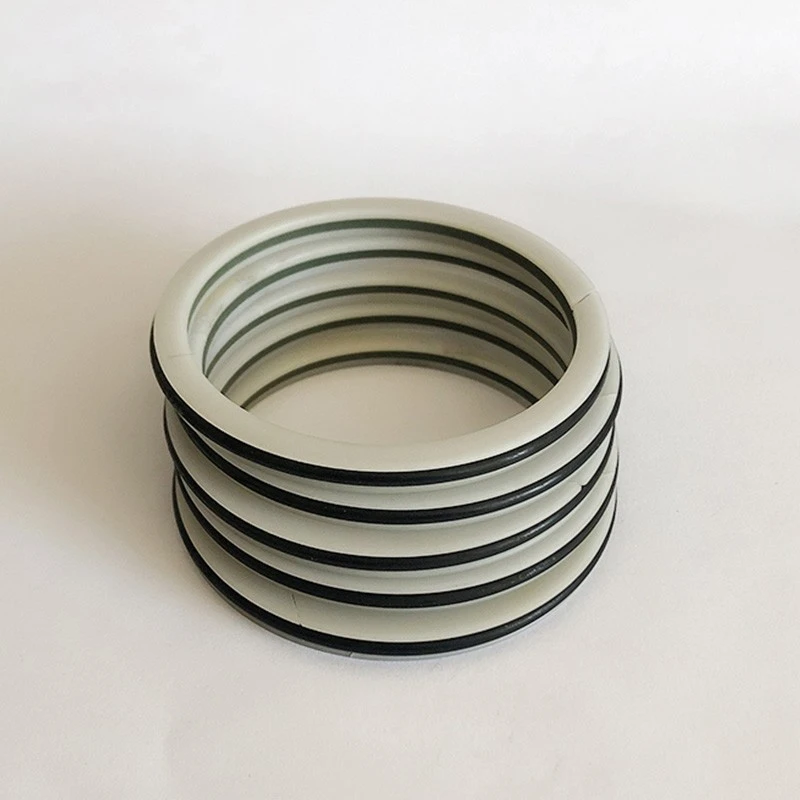

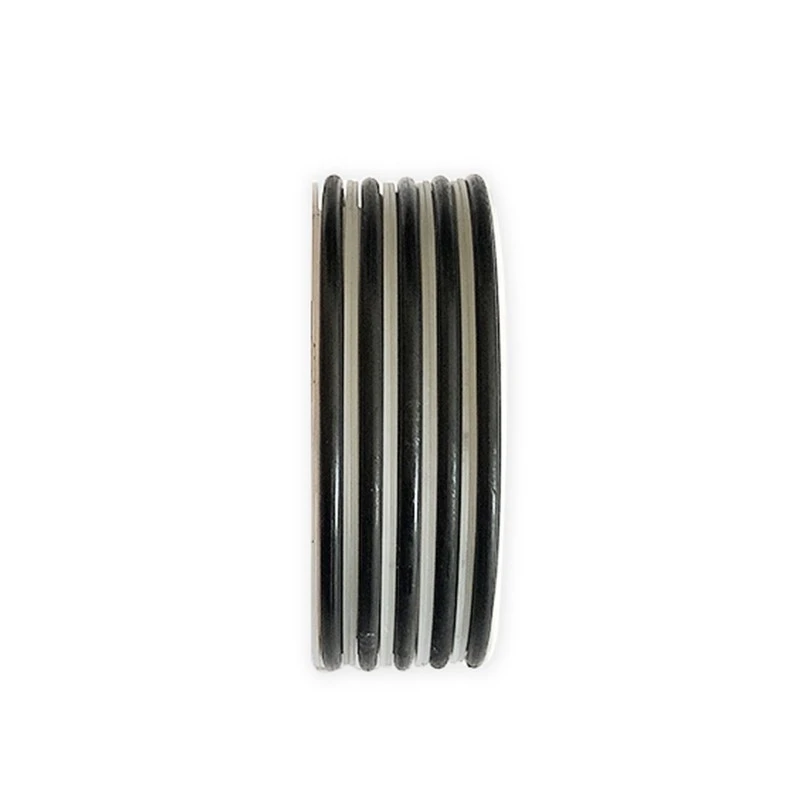

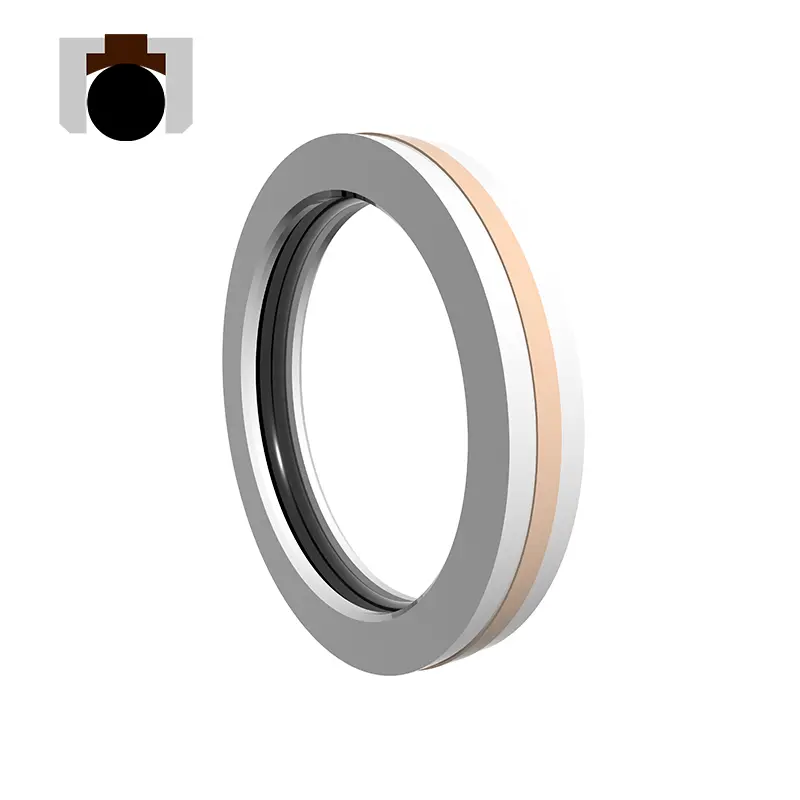

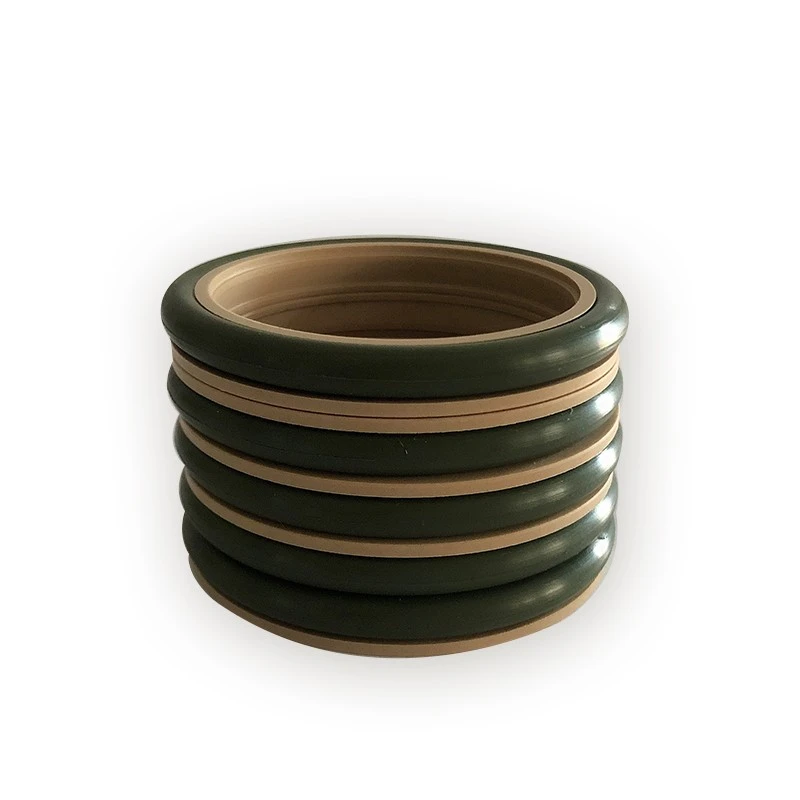

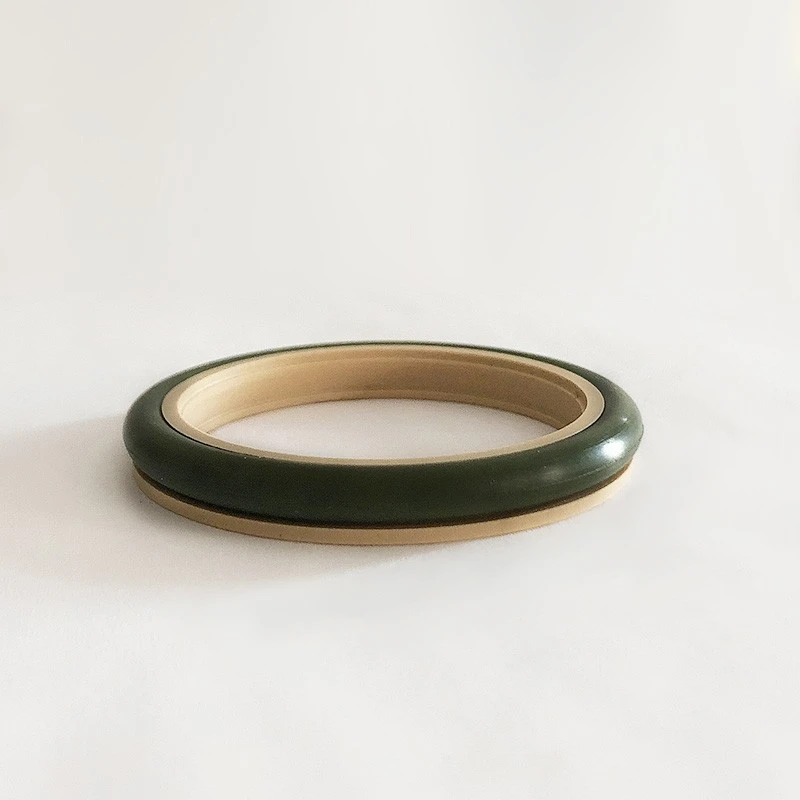

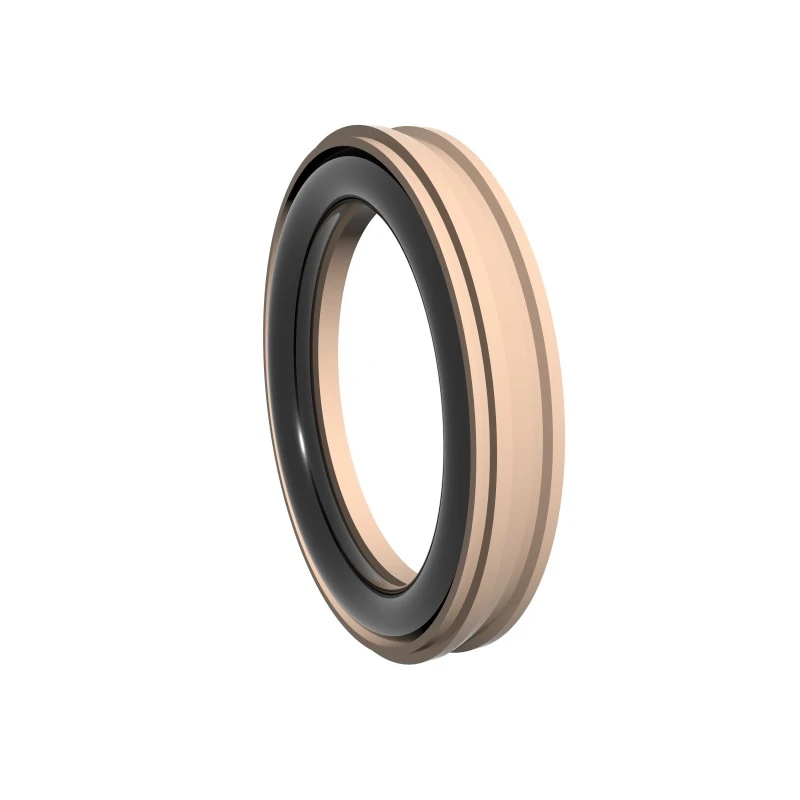

Серија РЦ2051 користи комбинацију напуњених ПТФЕ зупчаних заптивача и О-прстенове за једносмјерни заптивач. Има ниско трење и високе карактеристике заптивања и подељени је у стандардни тип (РЦ2051-Б) и тип велике брзине (РЦ2051-Г).

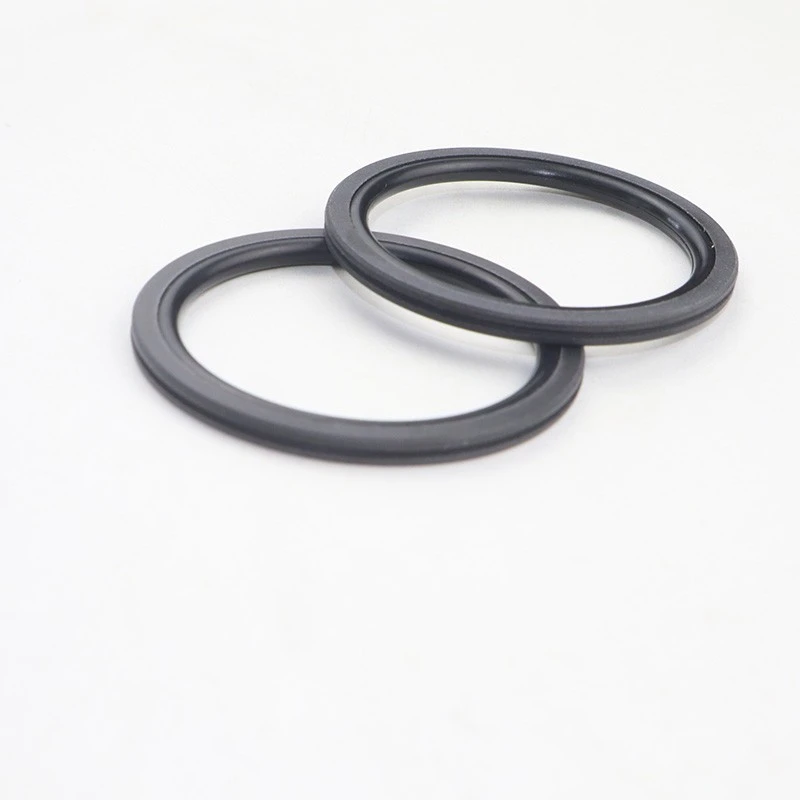

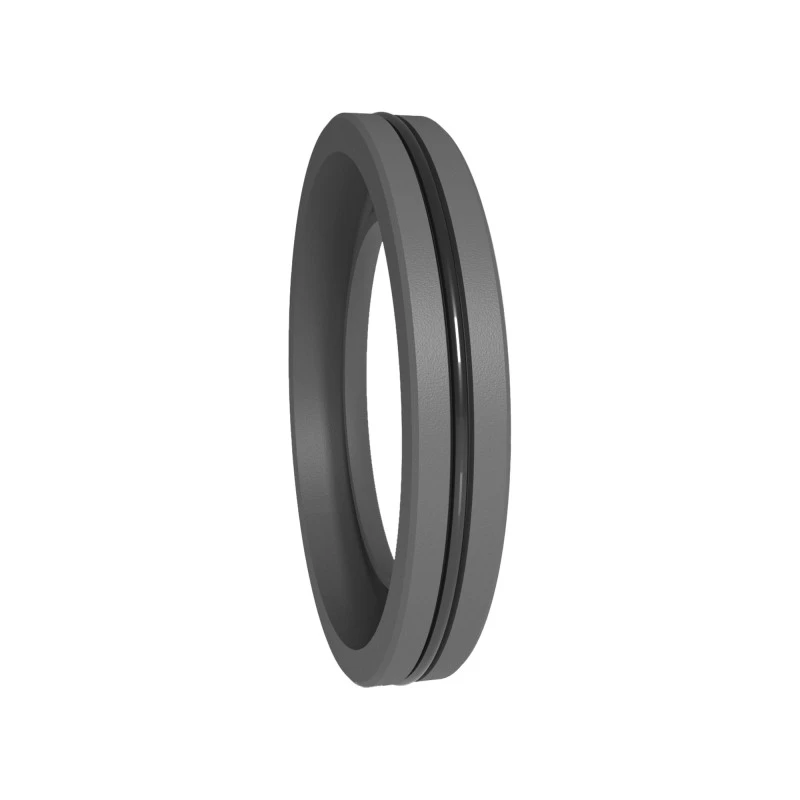

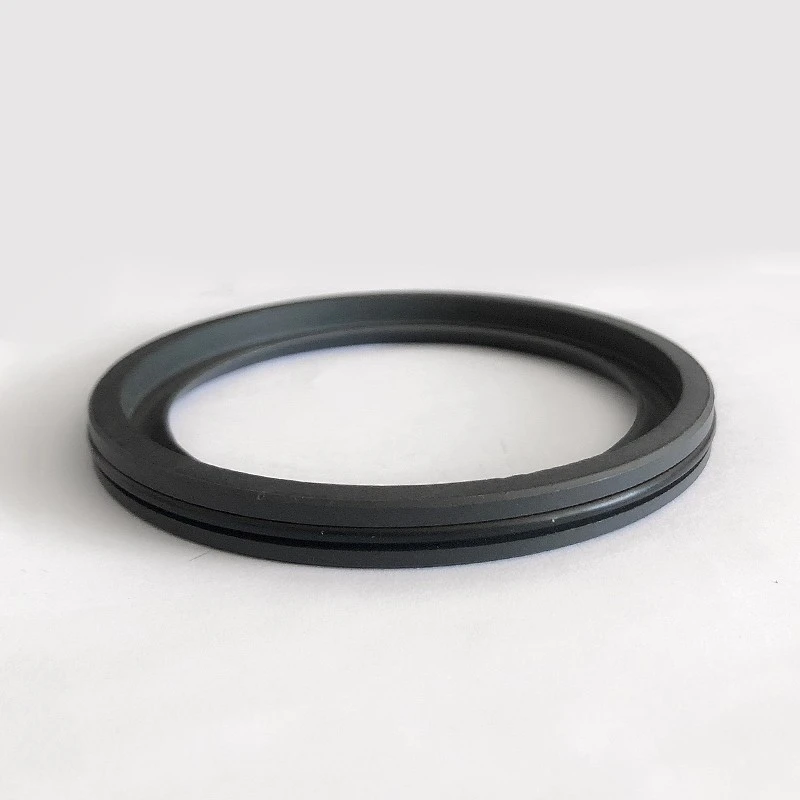

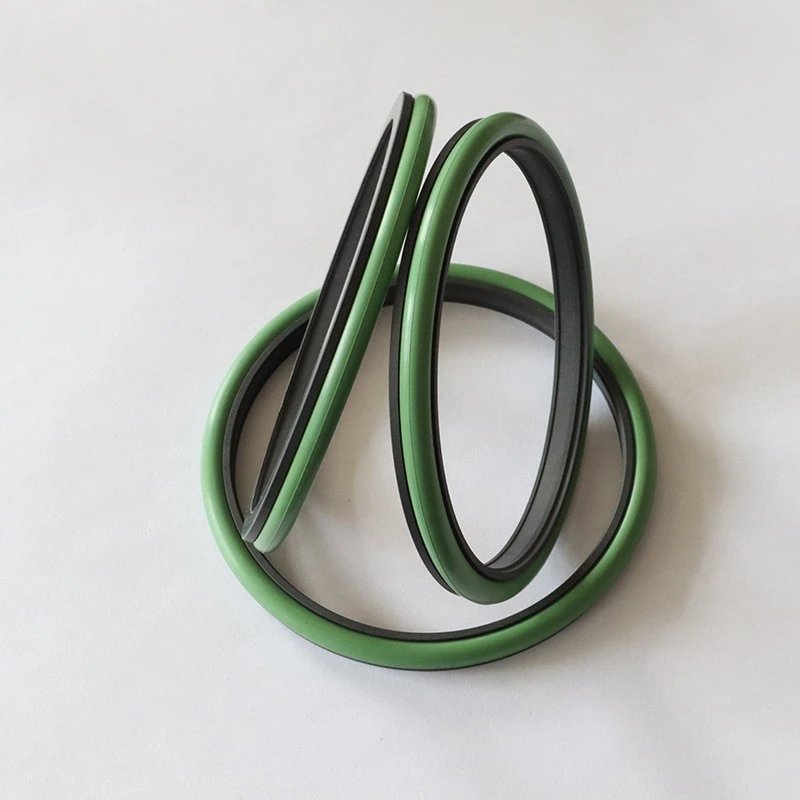

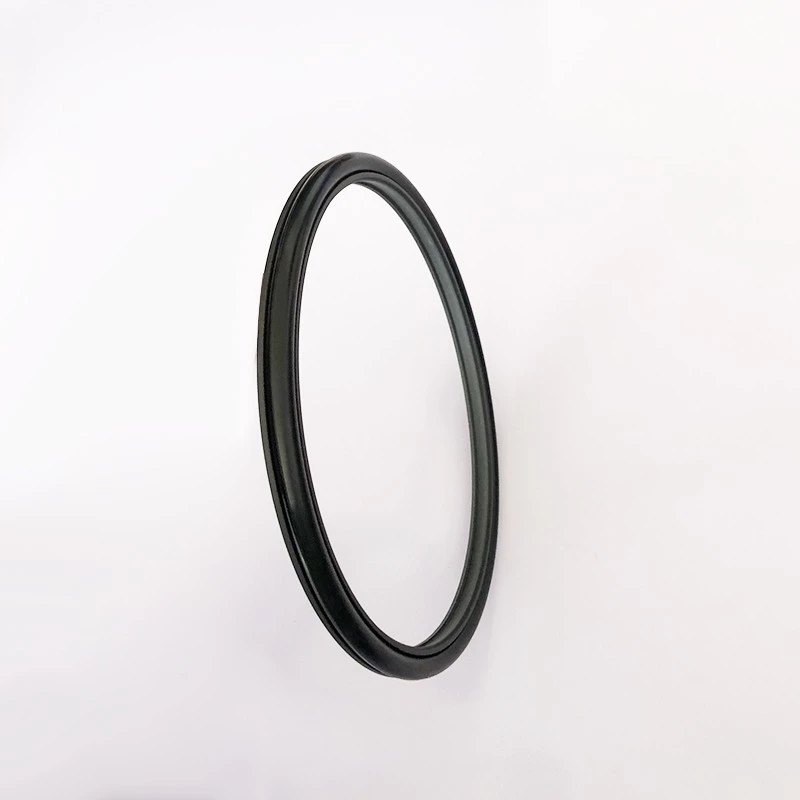

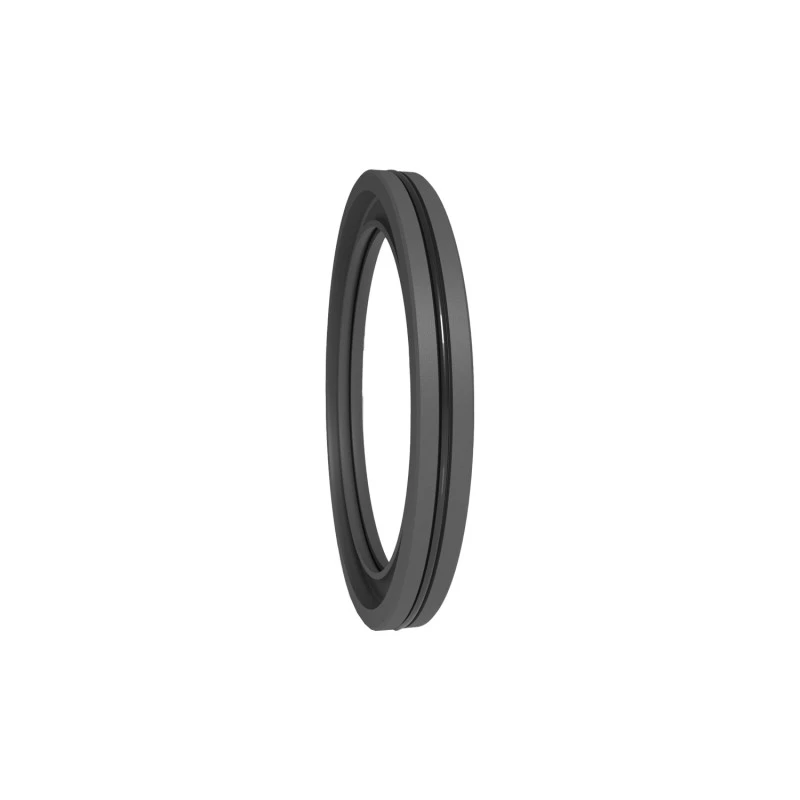

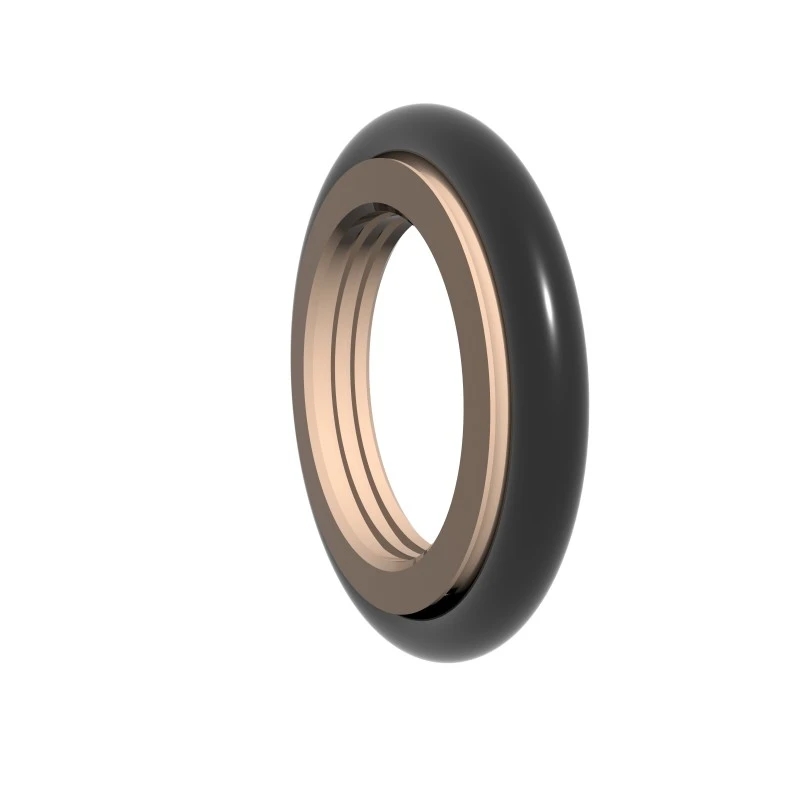

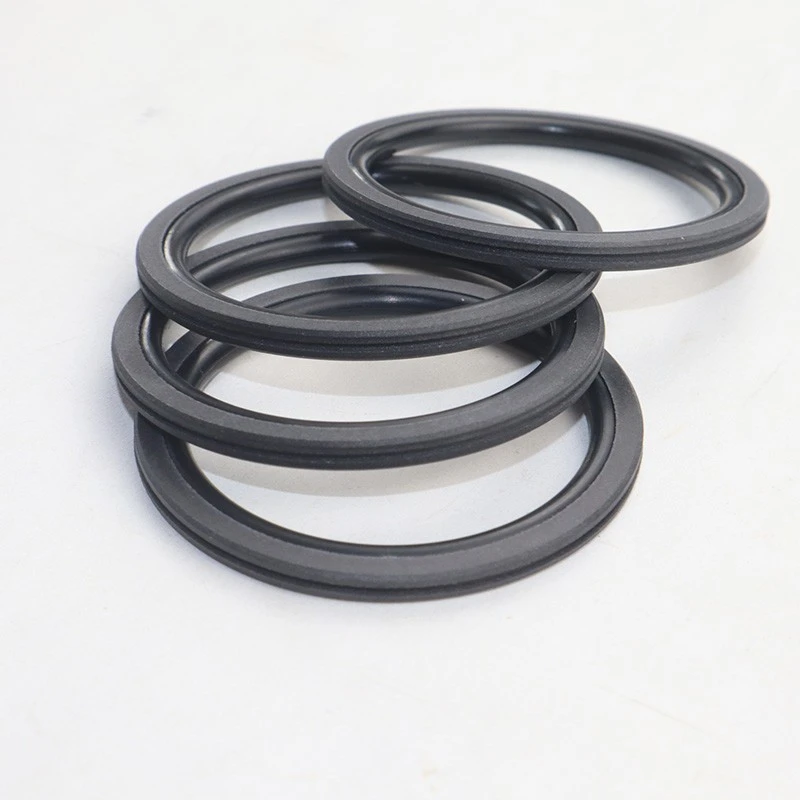

Серија РЦ2052 и РЦ2054 опремљене су квадратним заптивачем за замрзавање са утровима за складиштење уља, који су погодни за хидраулично ротационо двосмерно заптивање. Структура је компактна и подржава окружење притиска воде.

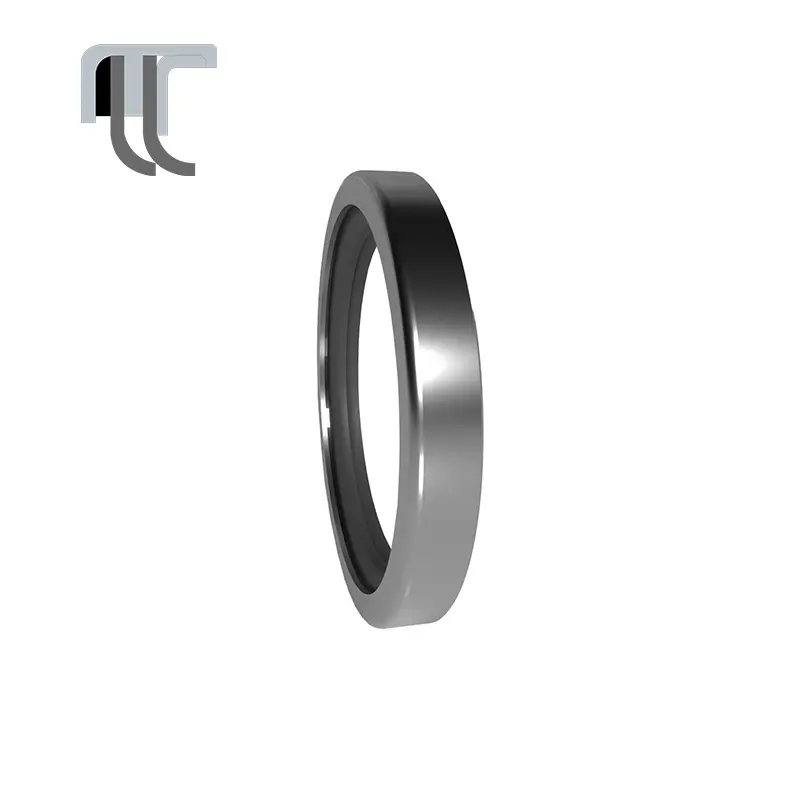

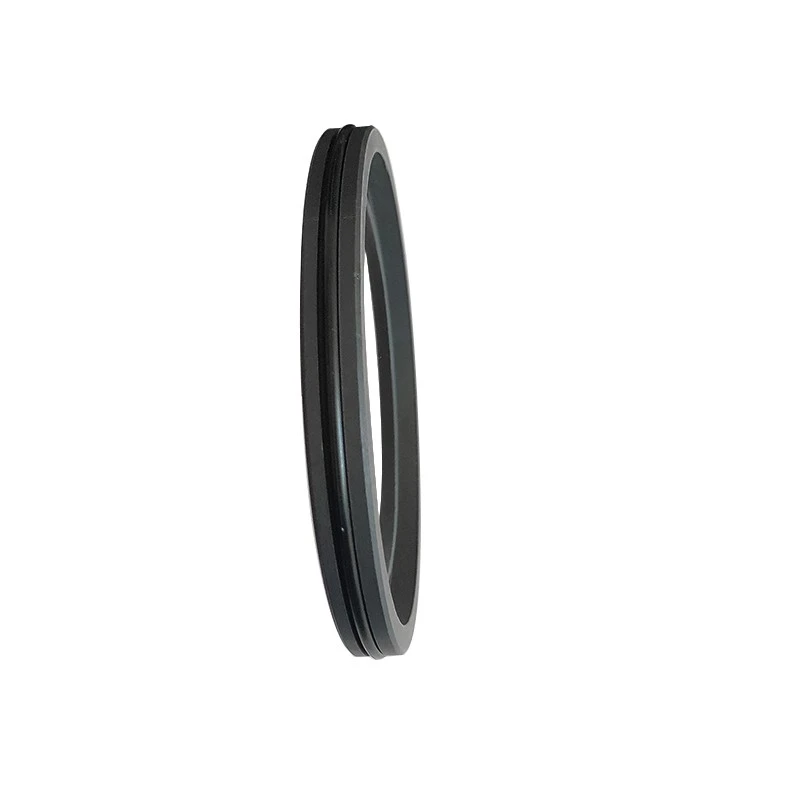

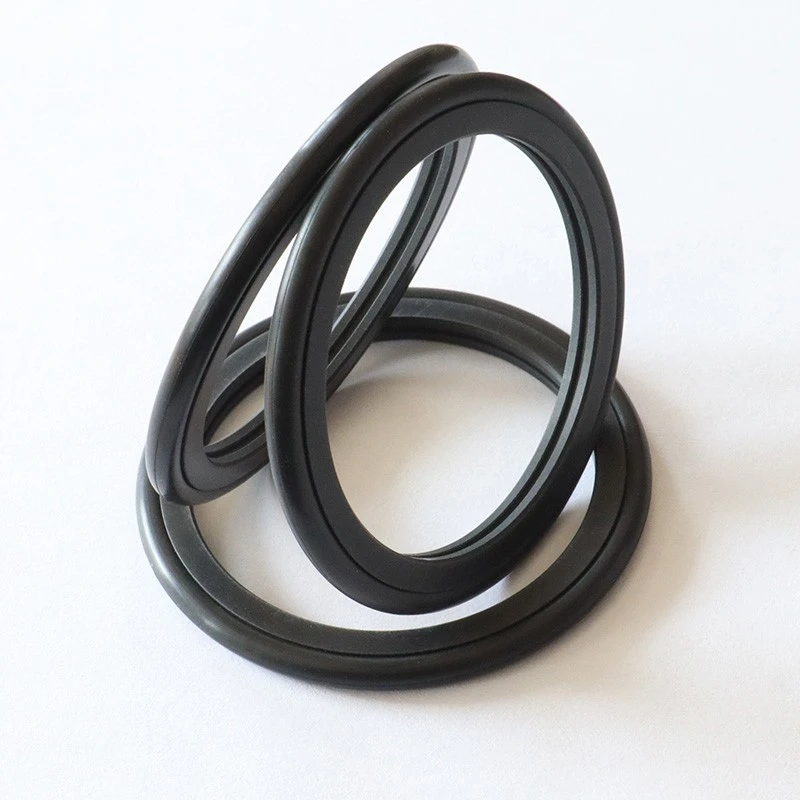

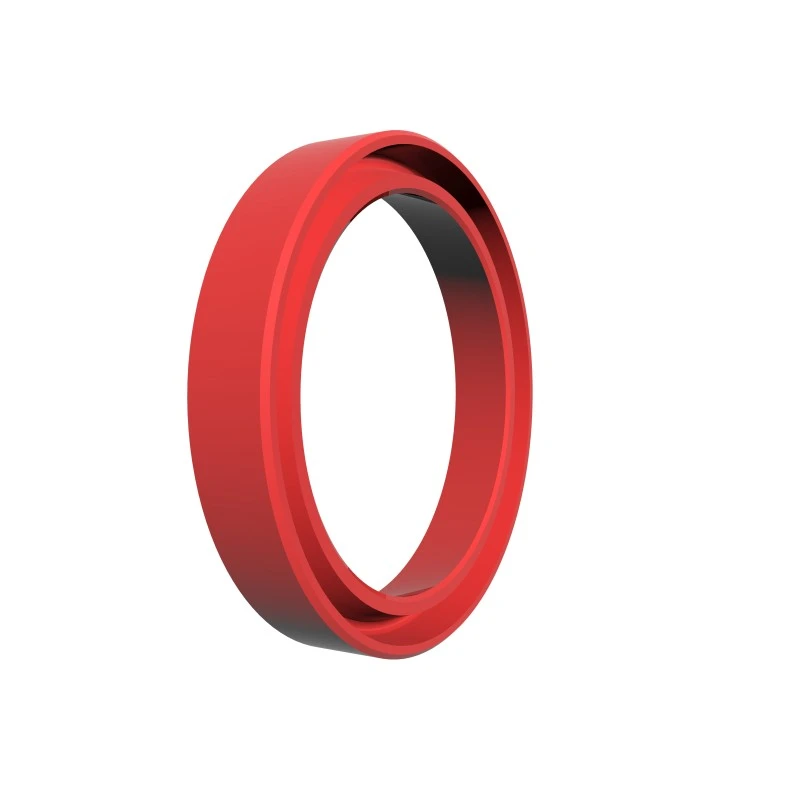

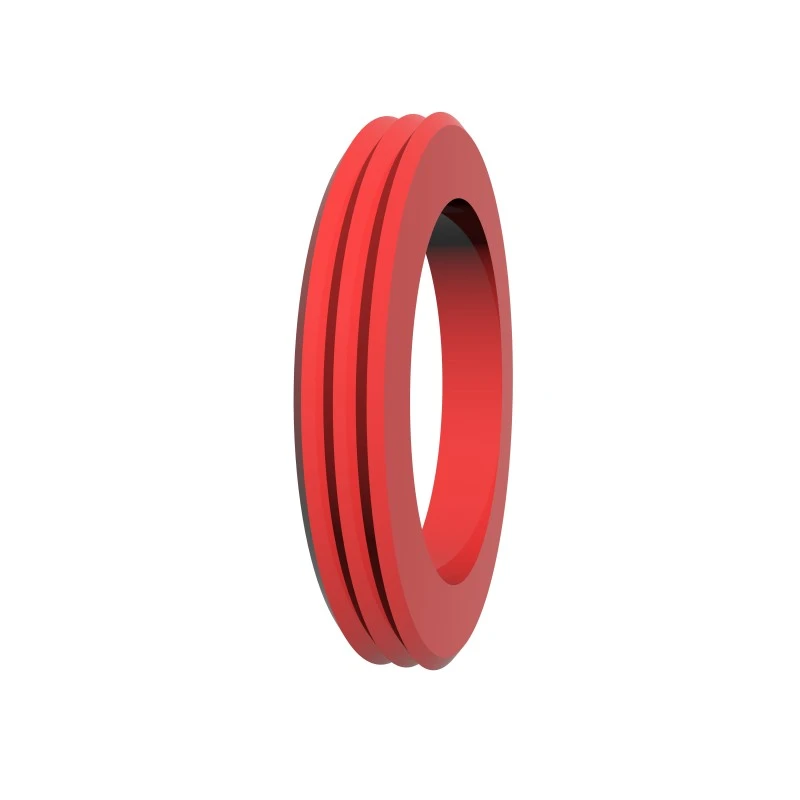

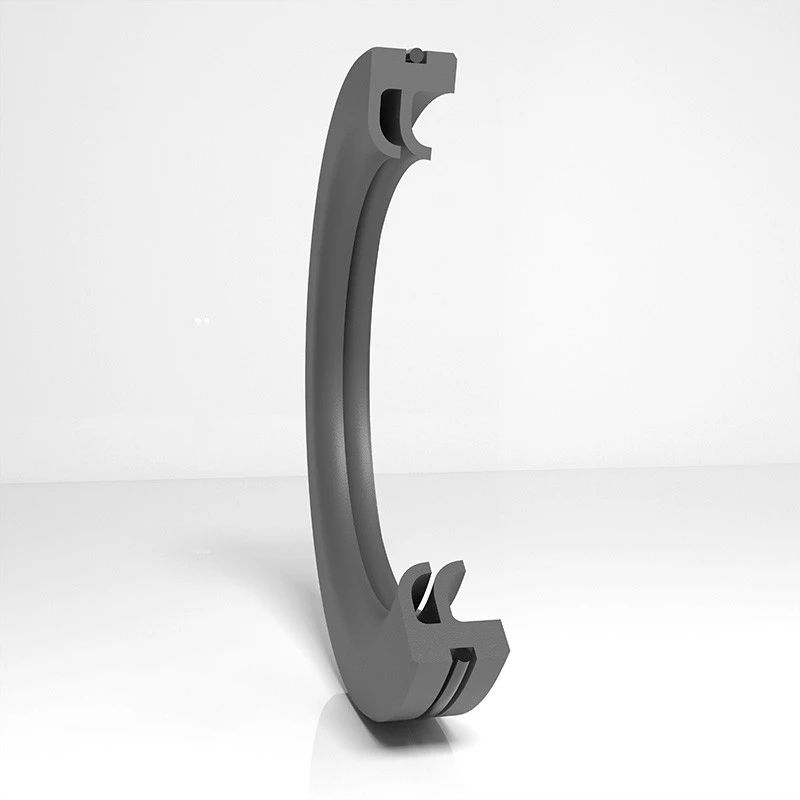

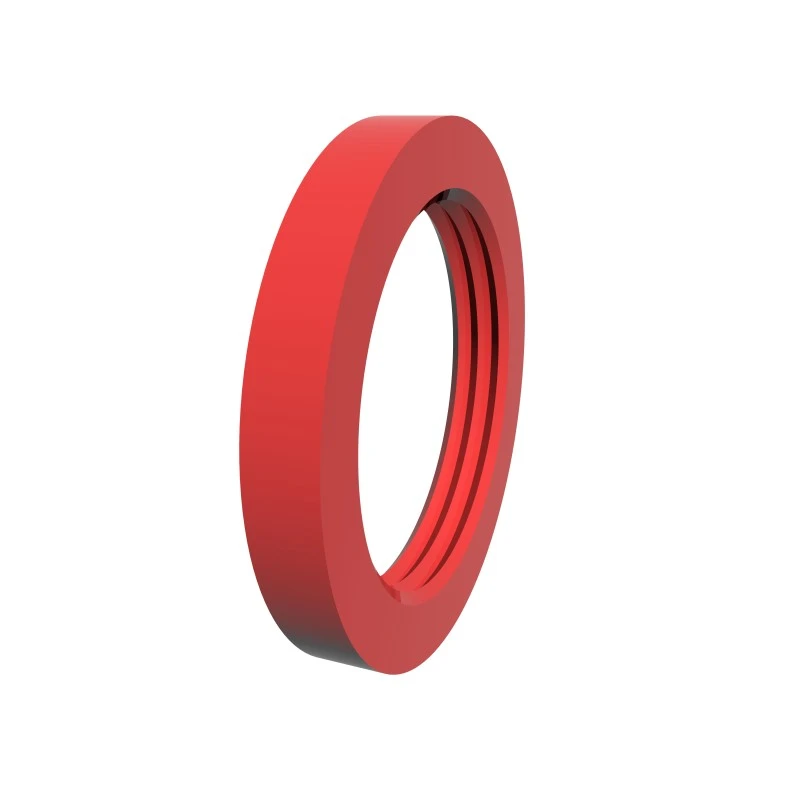

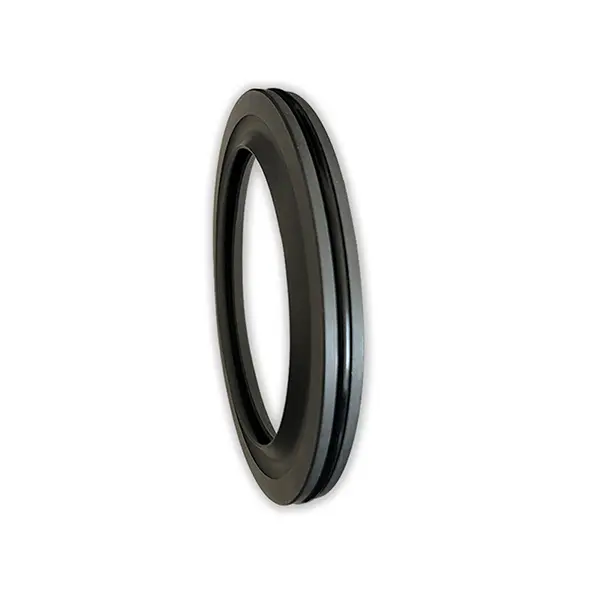

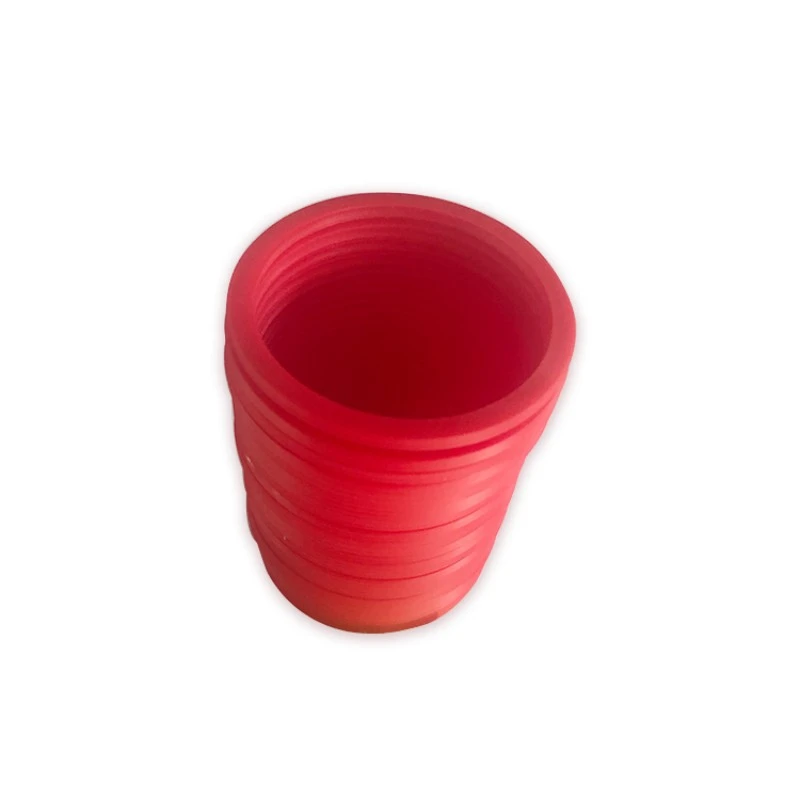

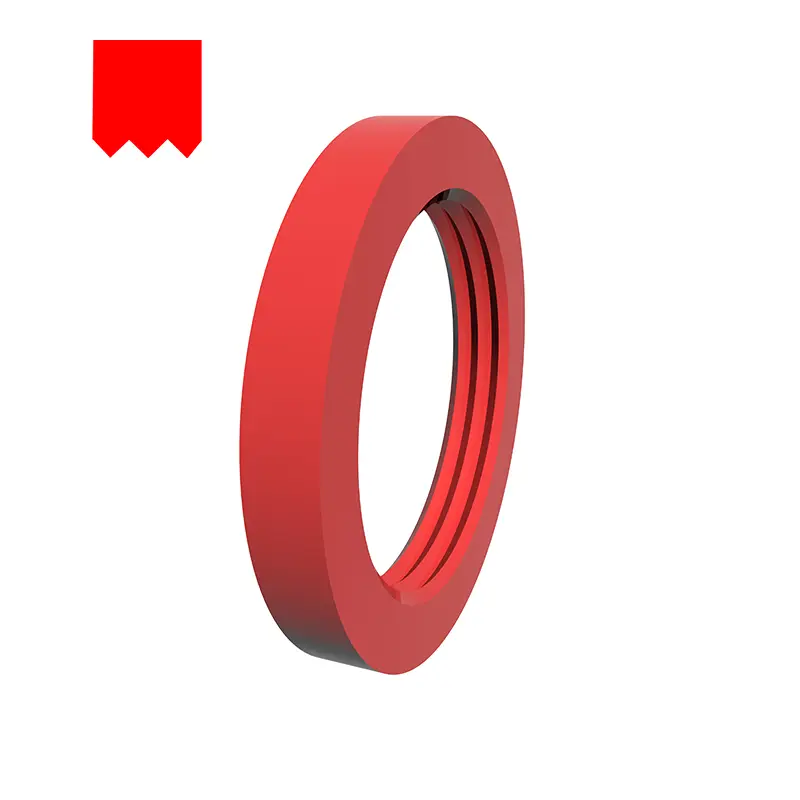

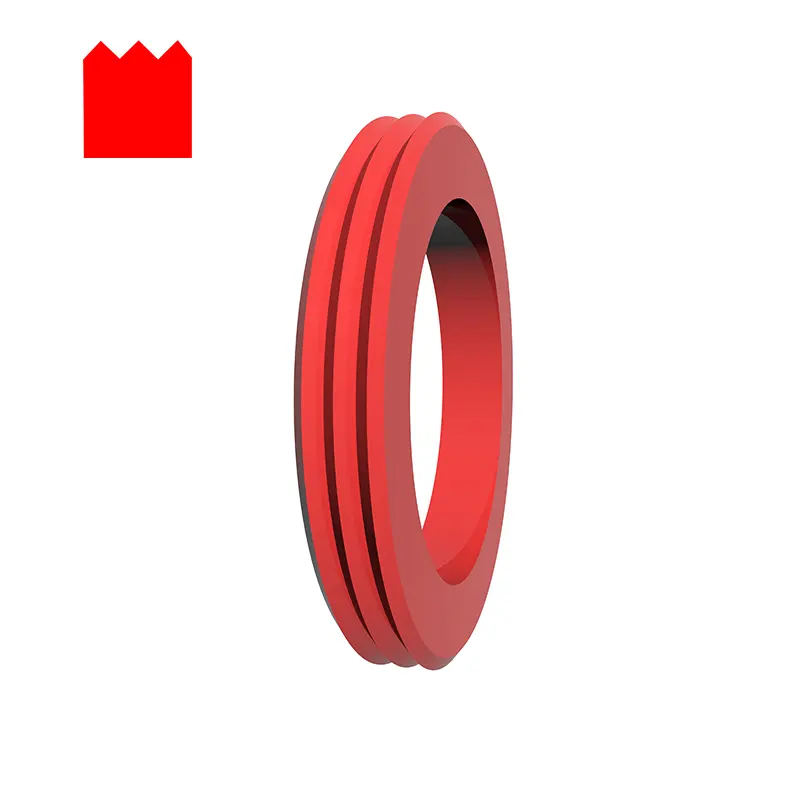

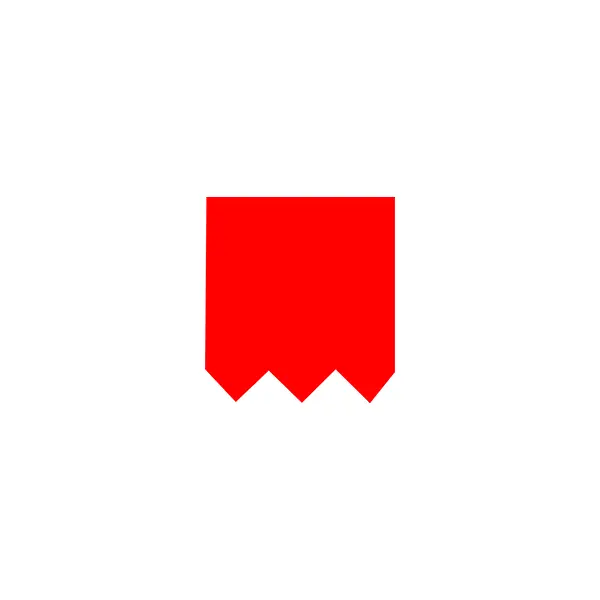

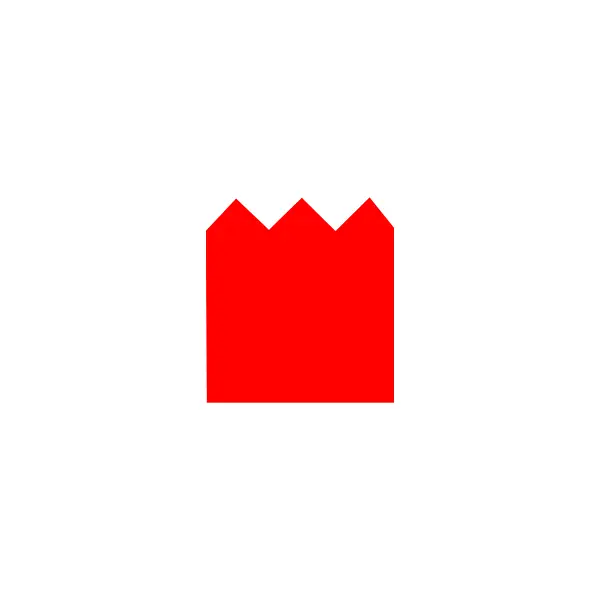

Серија РЦКС17 и РЦКС18 направљена су од високо перформанси ПУ материјала, са зубићним дизајном пресека за једноставну инсталацију. Погодни су за заптивање ротационе осовине и ротационе рупе, а дизајн утора је заменљив.

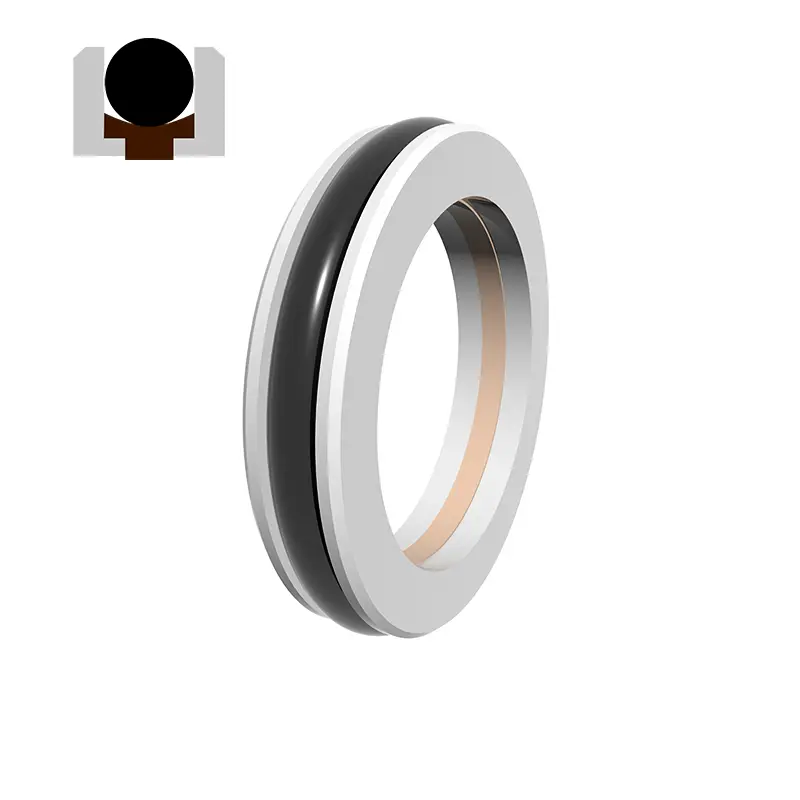

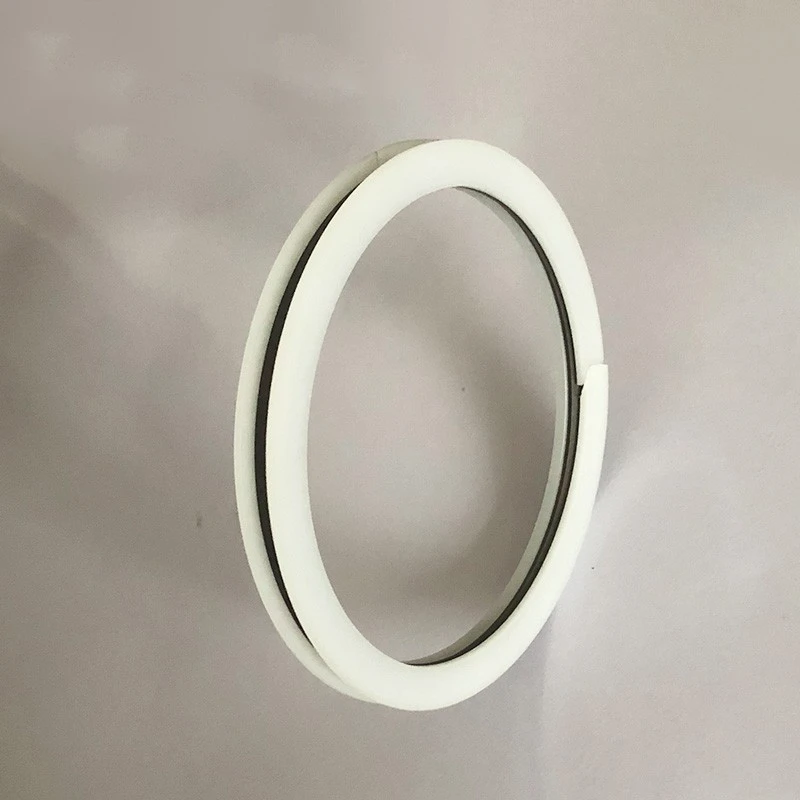

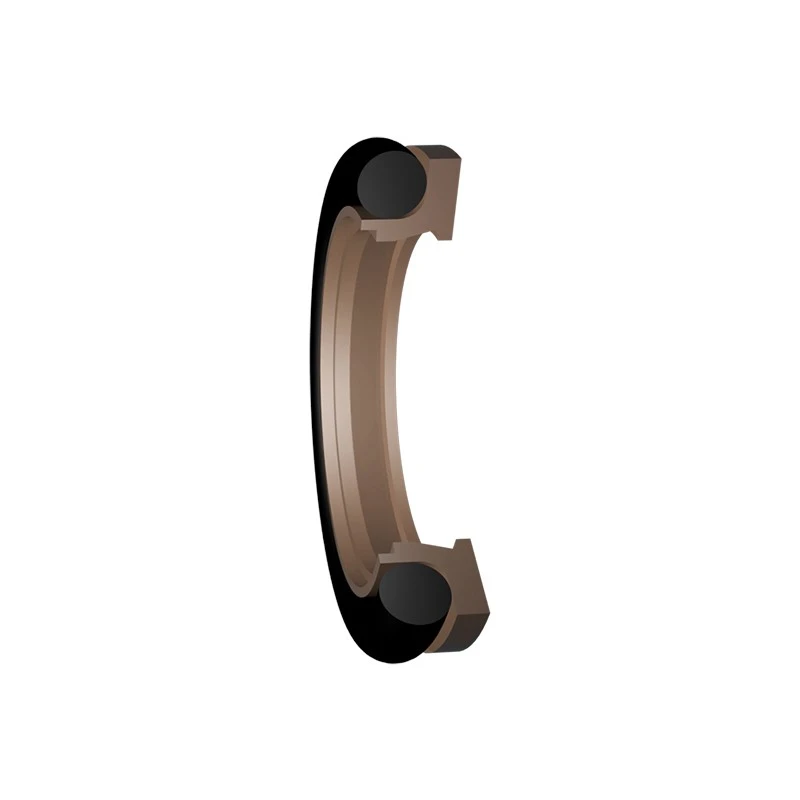

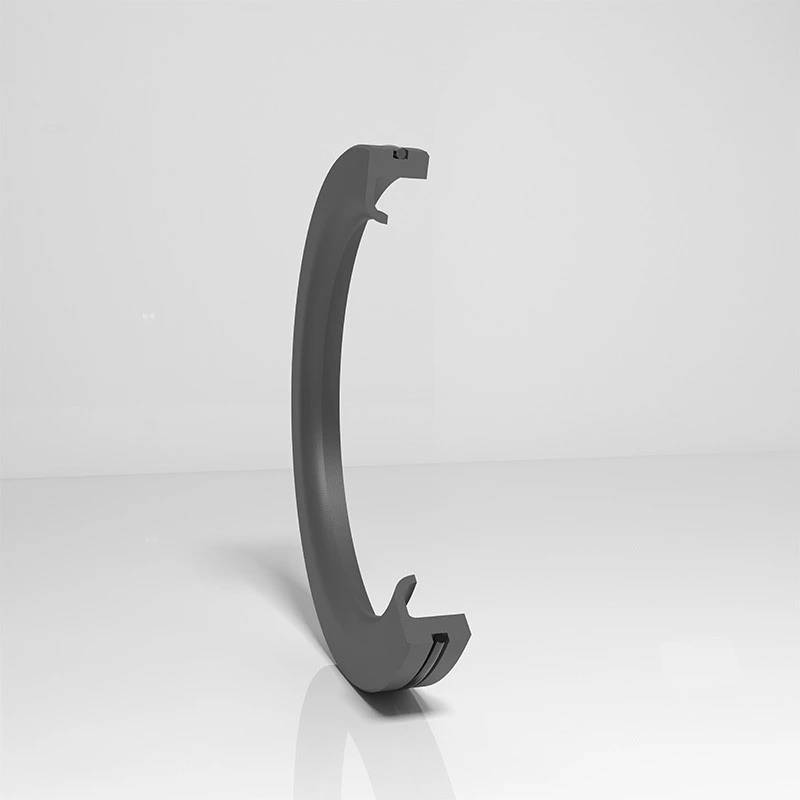

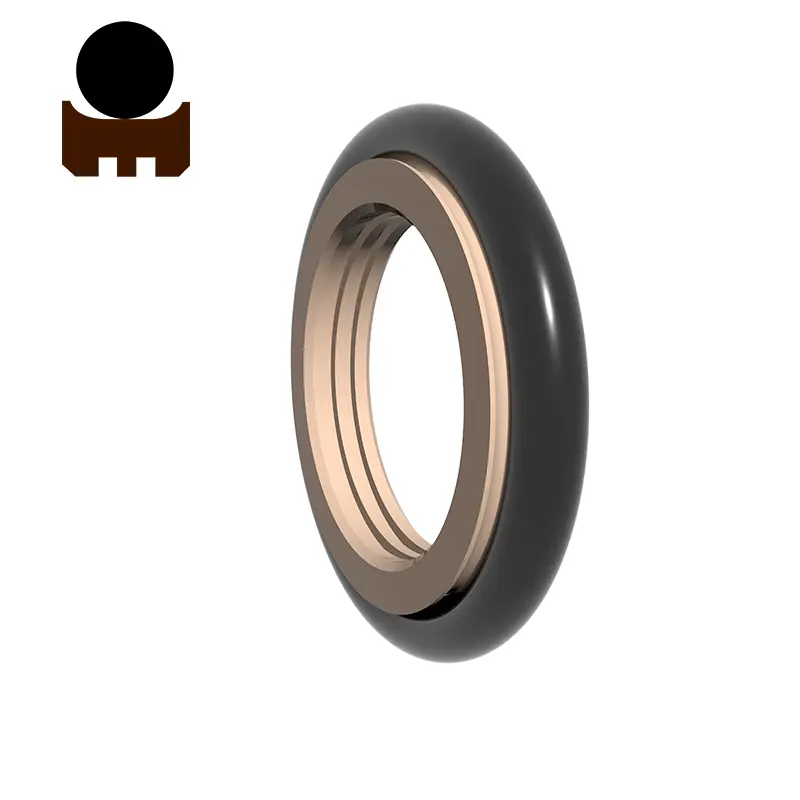

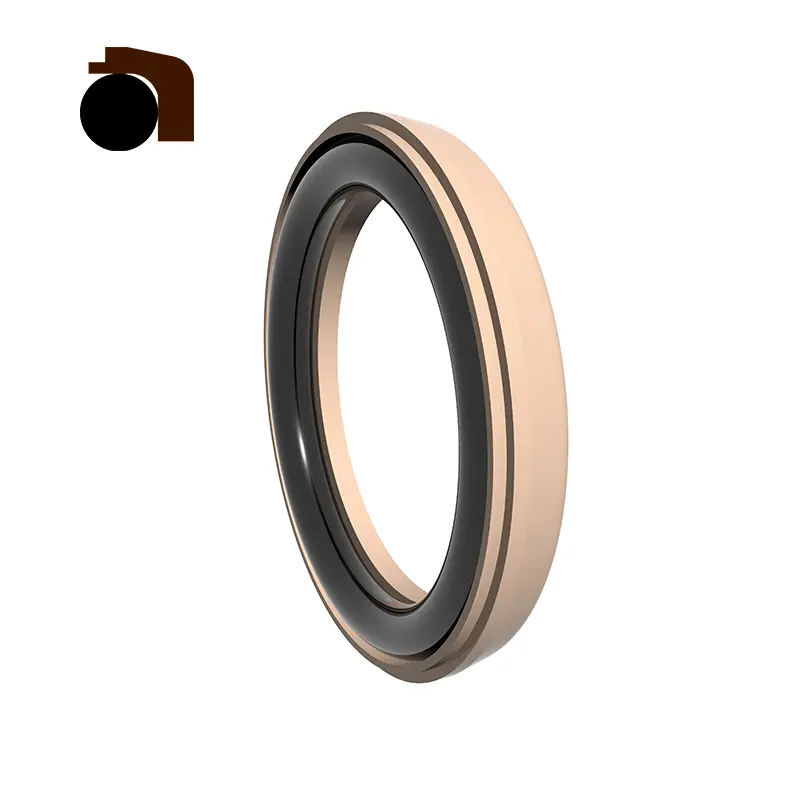

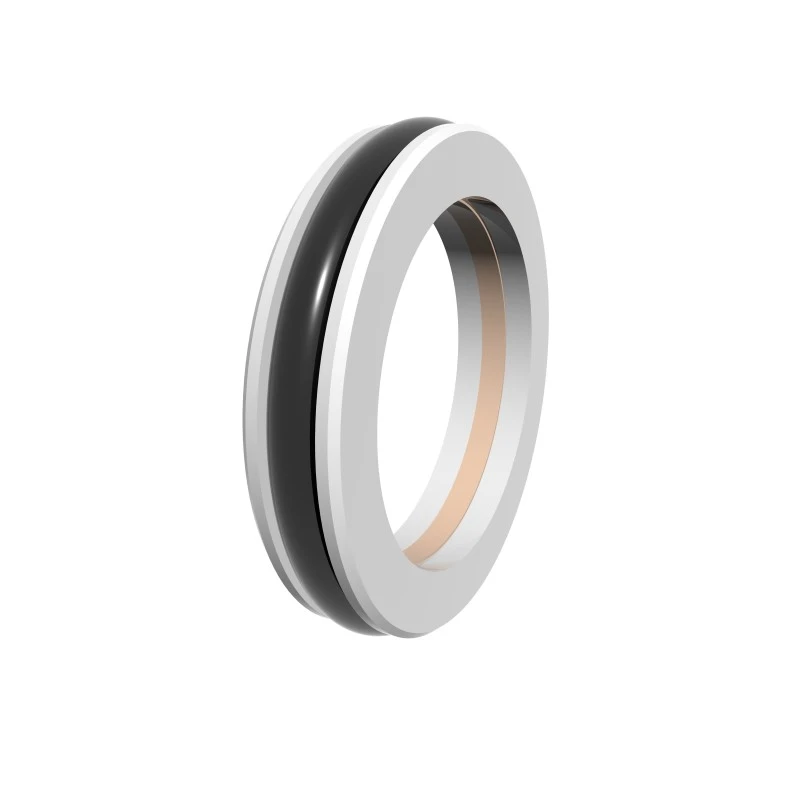

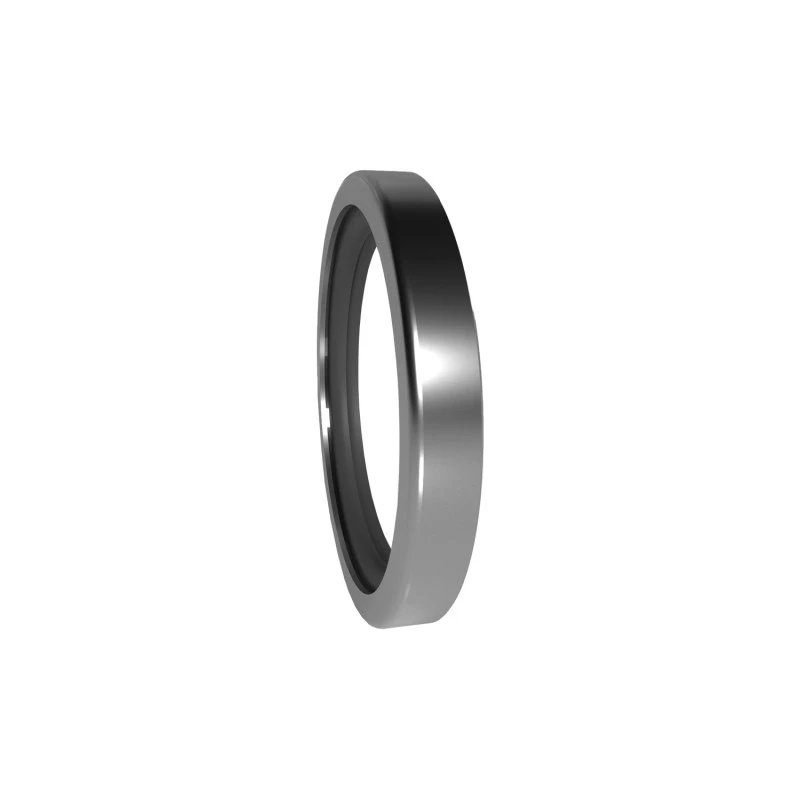

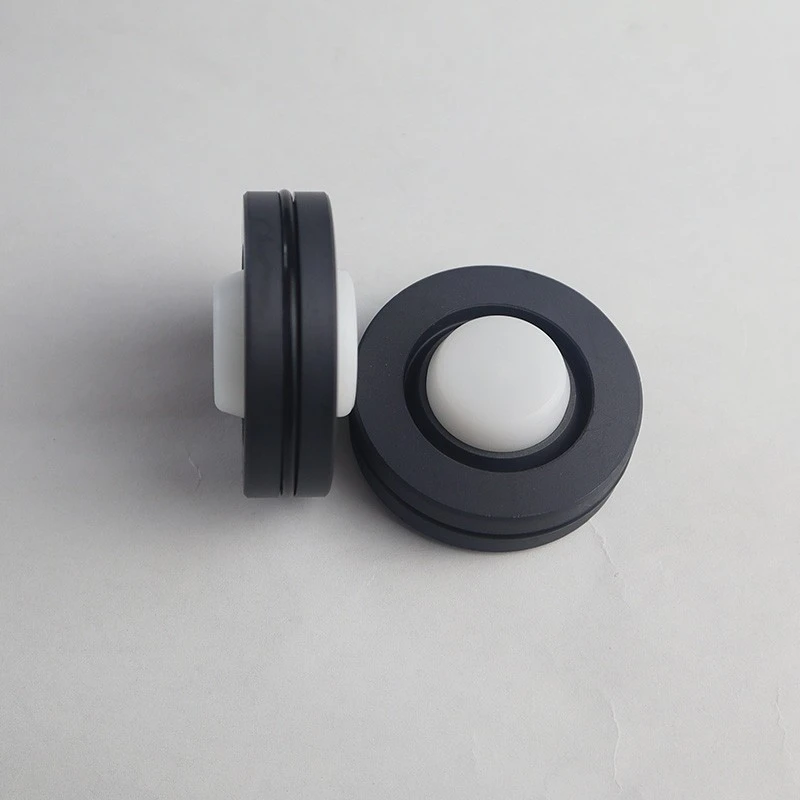

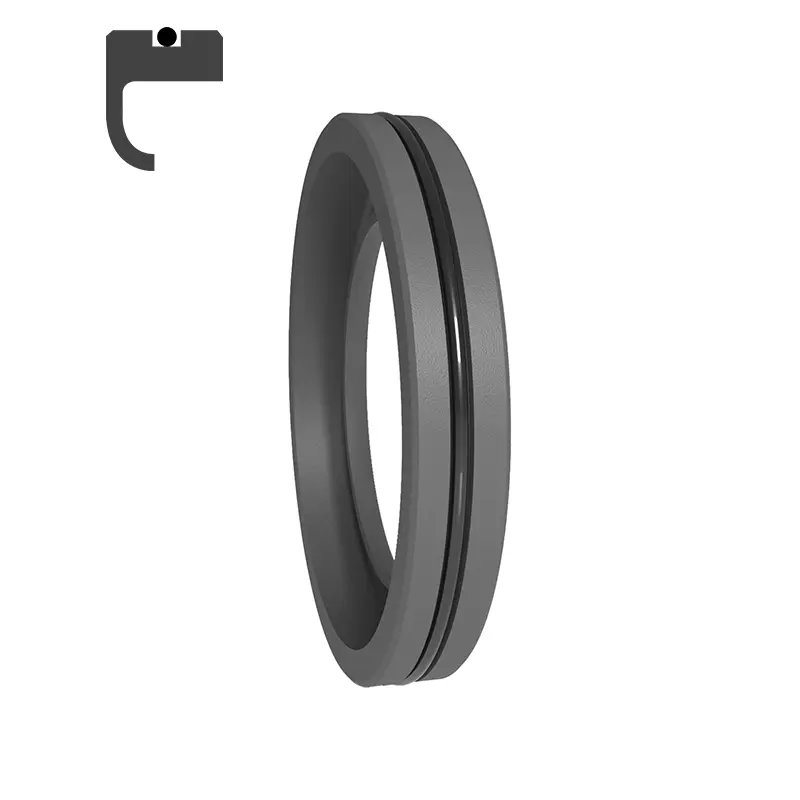

Серија РДИ и РДА састојало се од ПТФЕ заптивачких прстенова, прстенова и о-прстенова у облику слова Л, која су погодна за високи притисак, малу брзину, ротирајући двосмерно заптивање, отпорност на високи притисак, ниско трење и дуг живот.

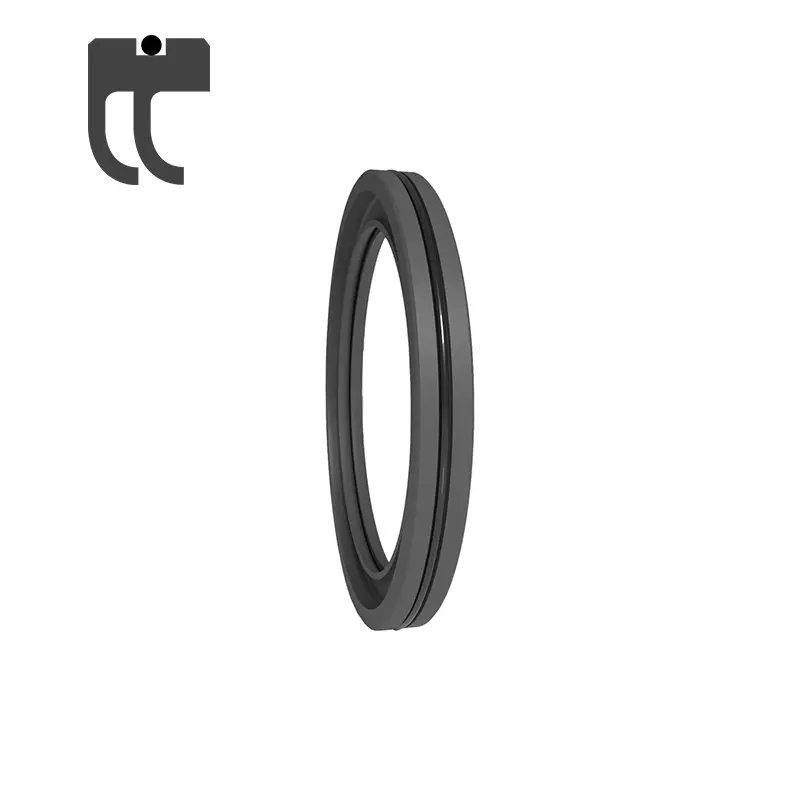

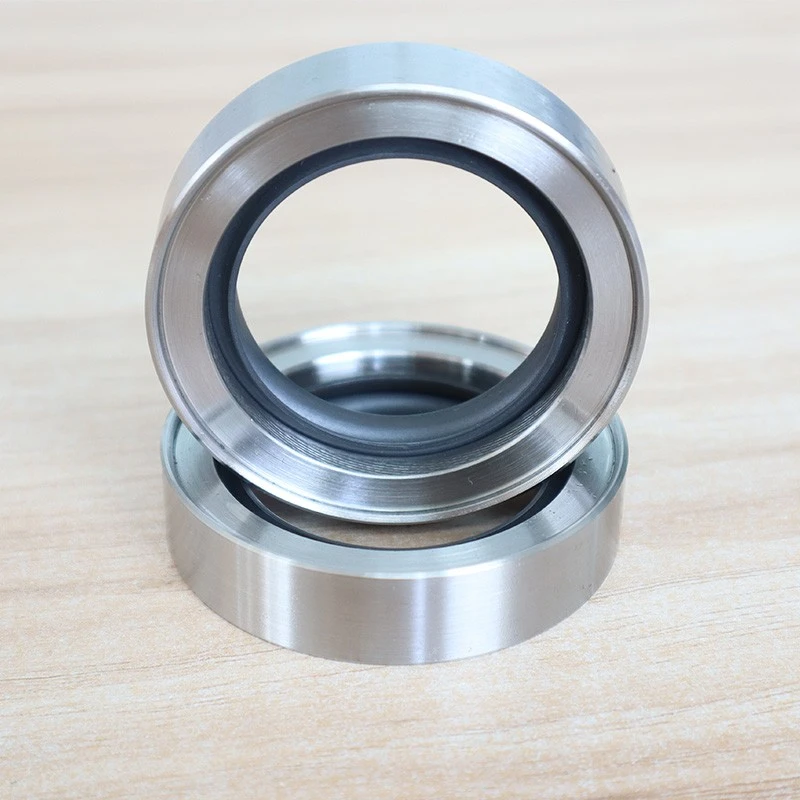

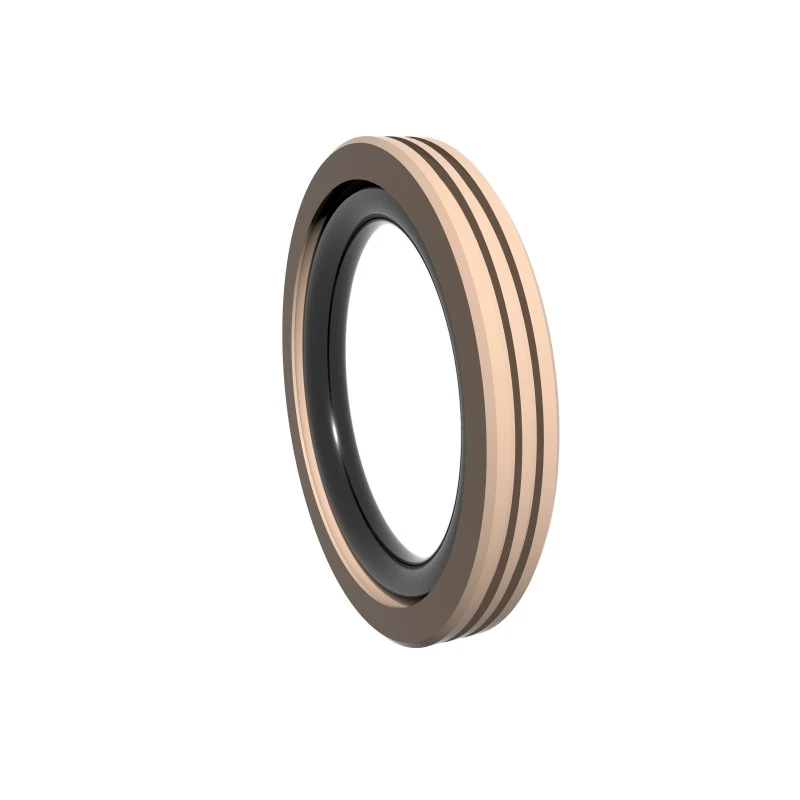

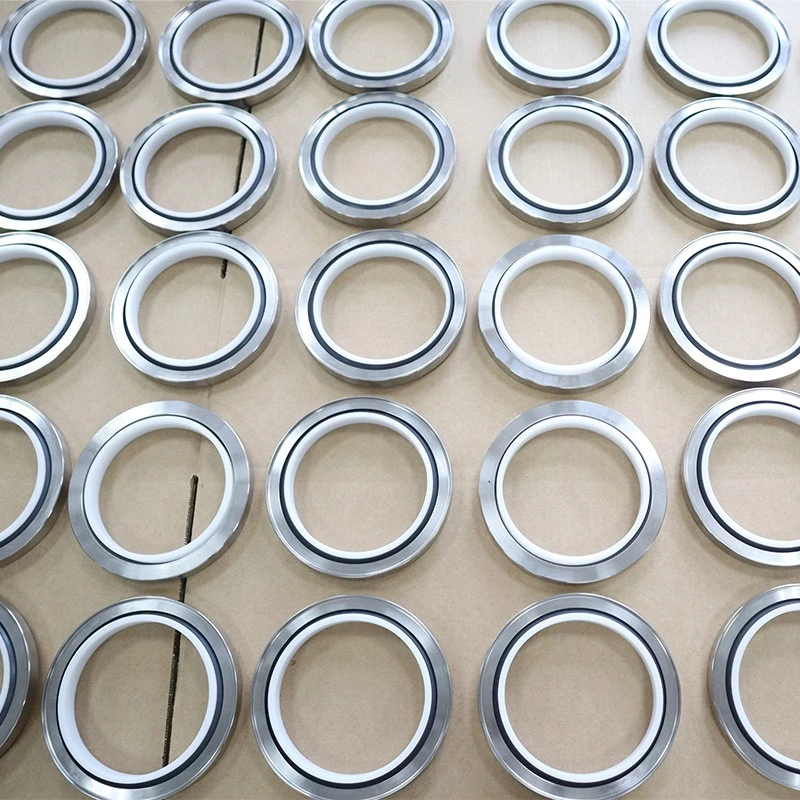

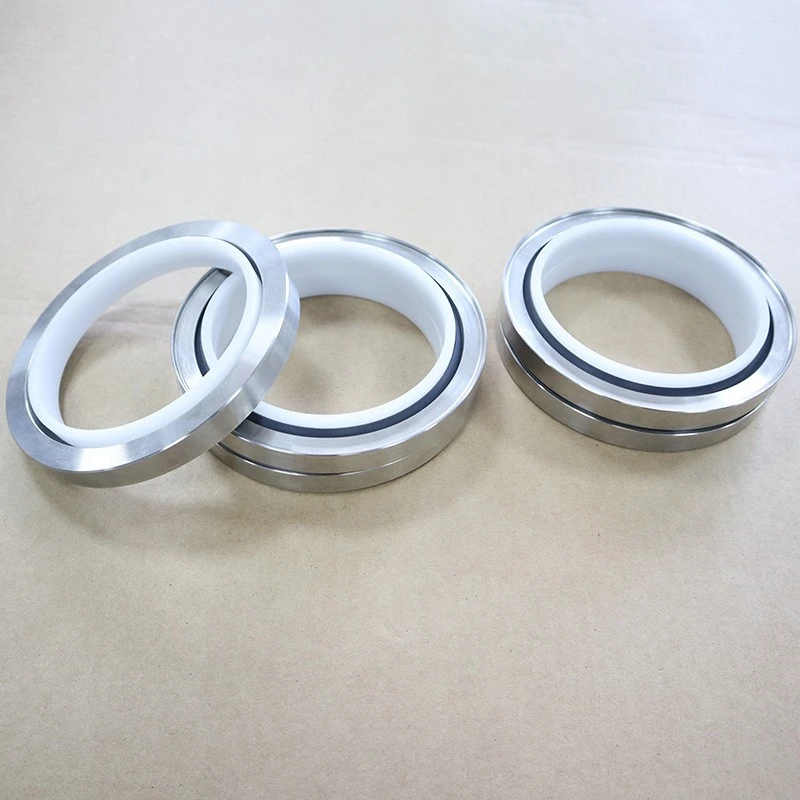

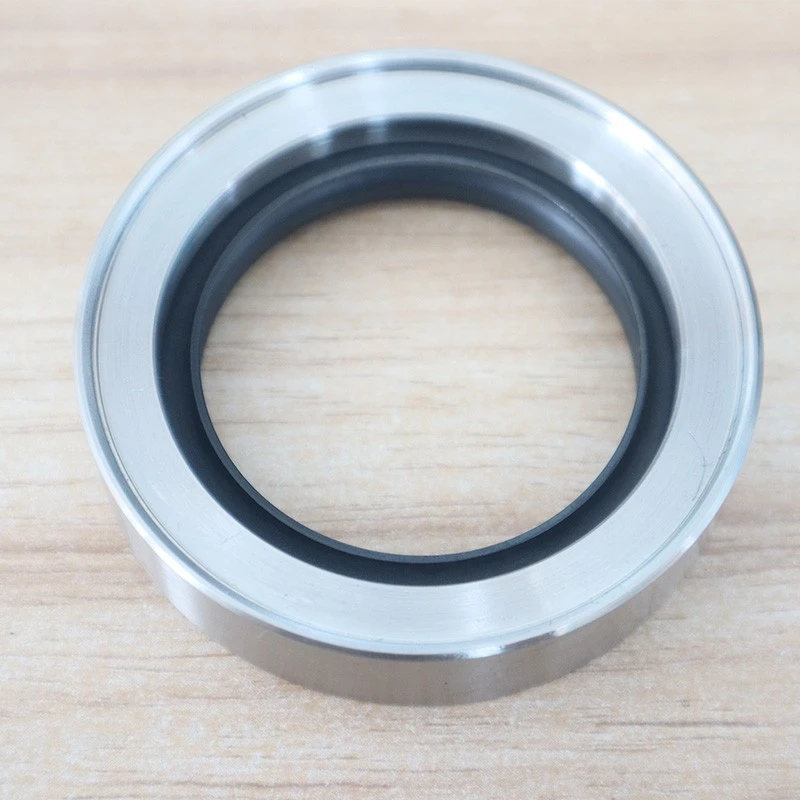

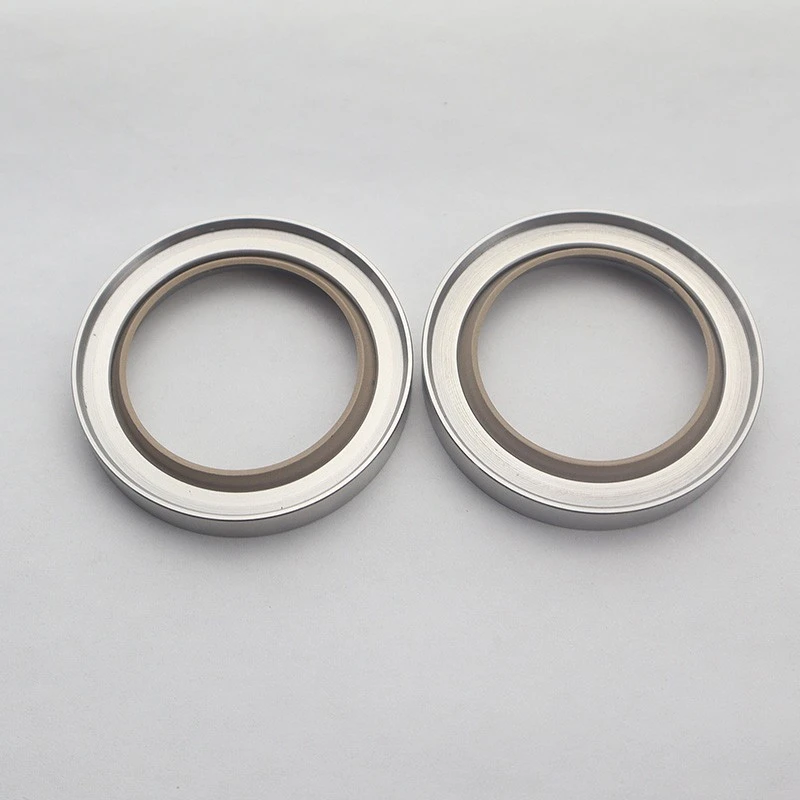

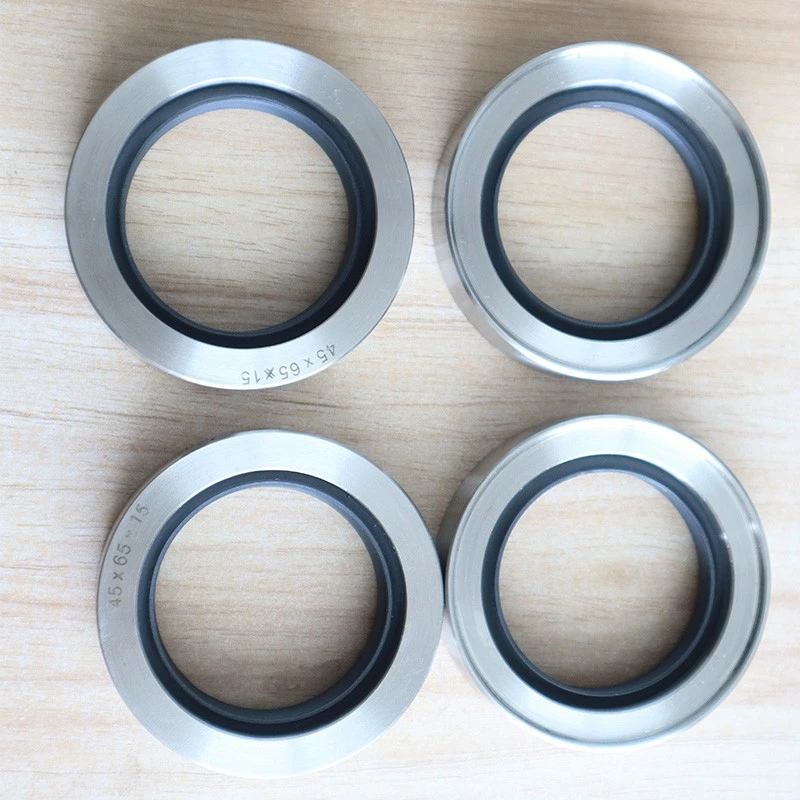

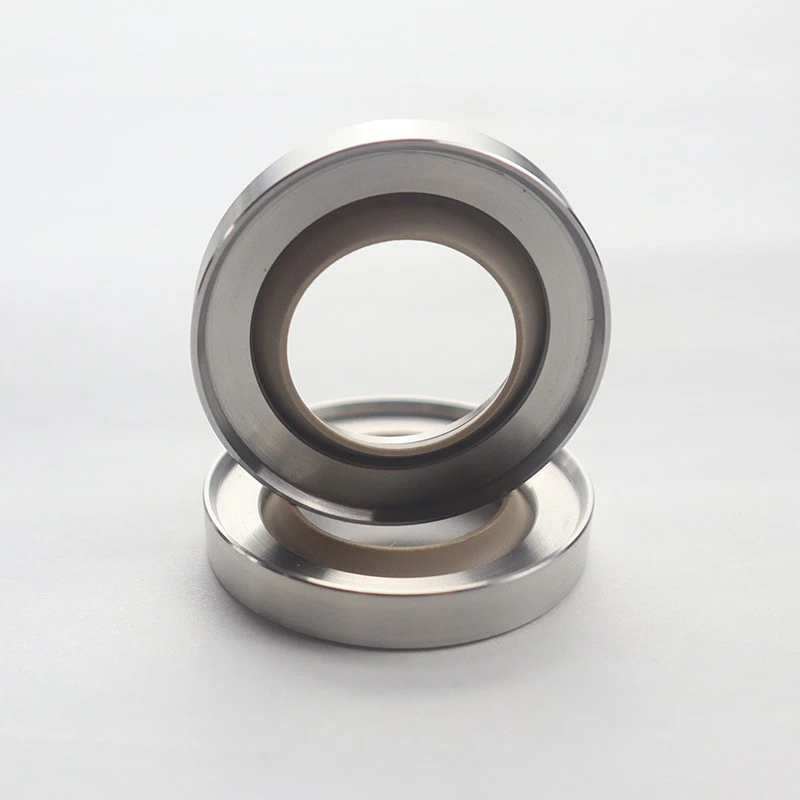

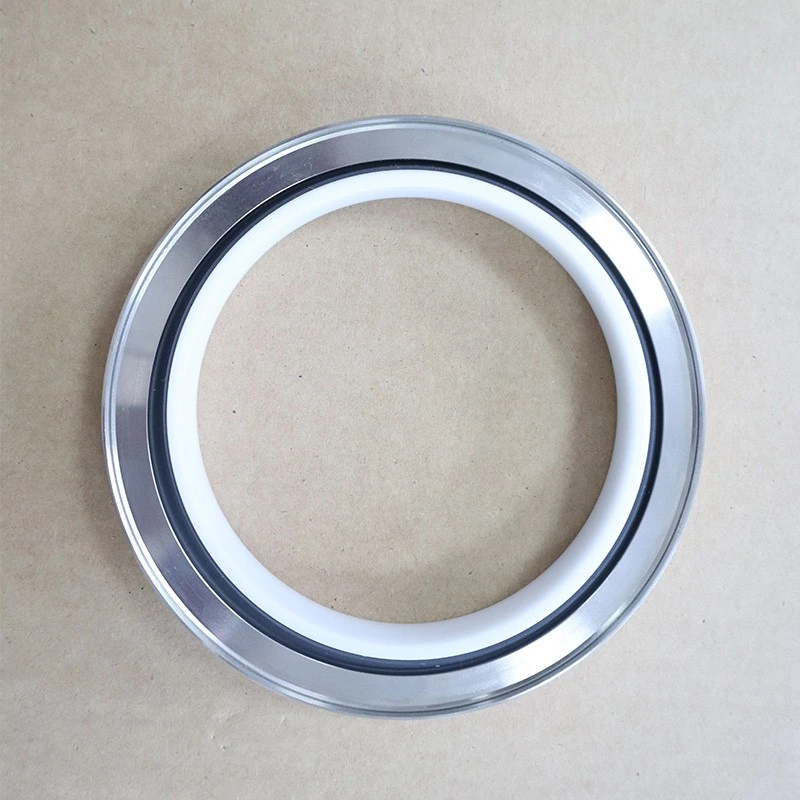

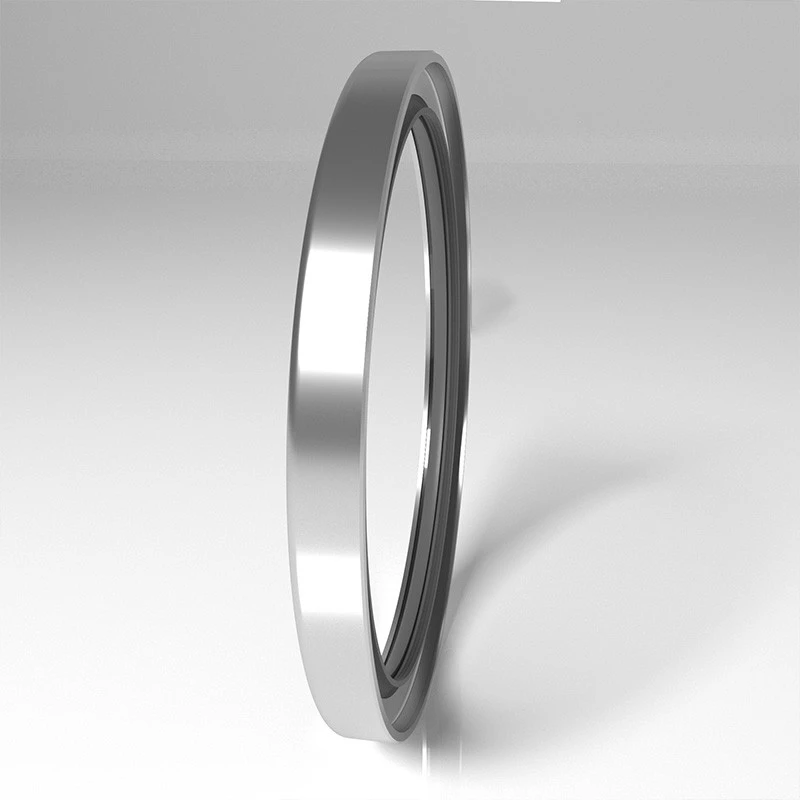

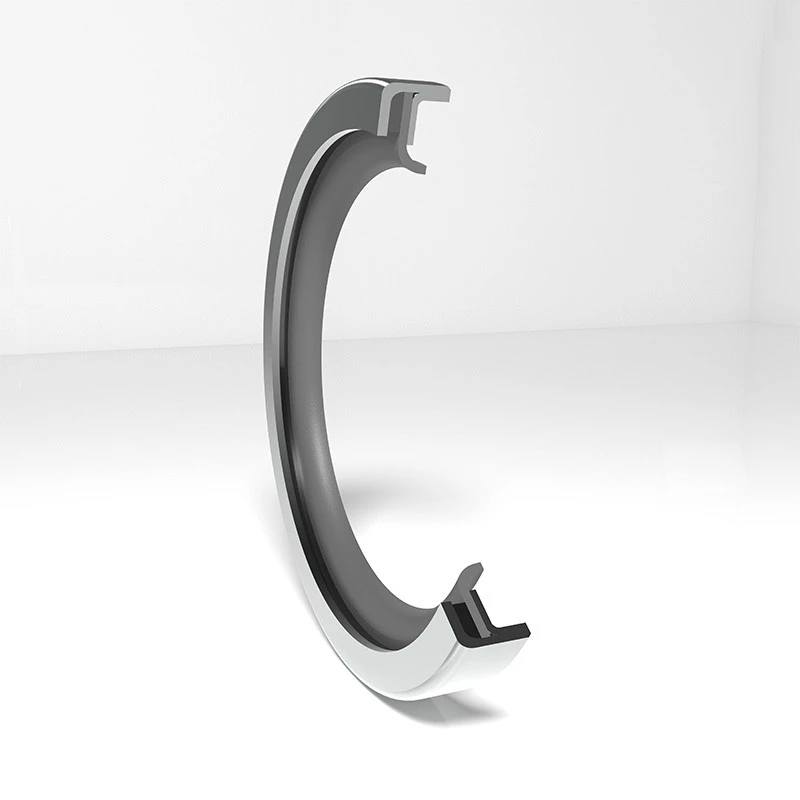

РЦС серија ПТФЕ заптивка за напајање садржи метални скелет и ПТФЕ заптивна усна, која је погодна за сложене услове рада.

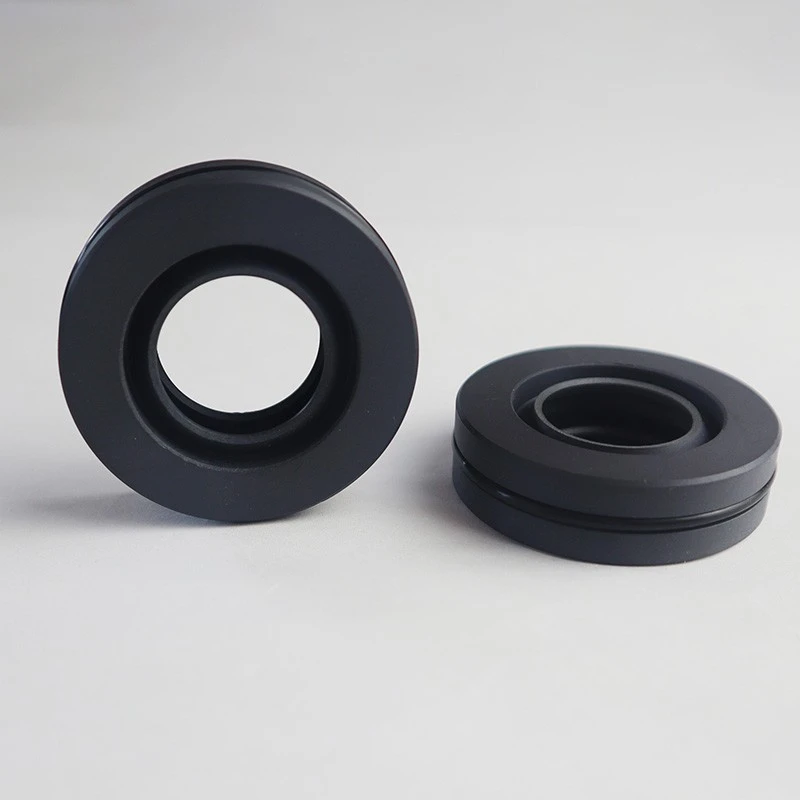

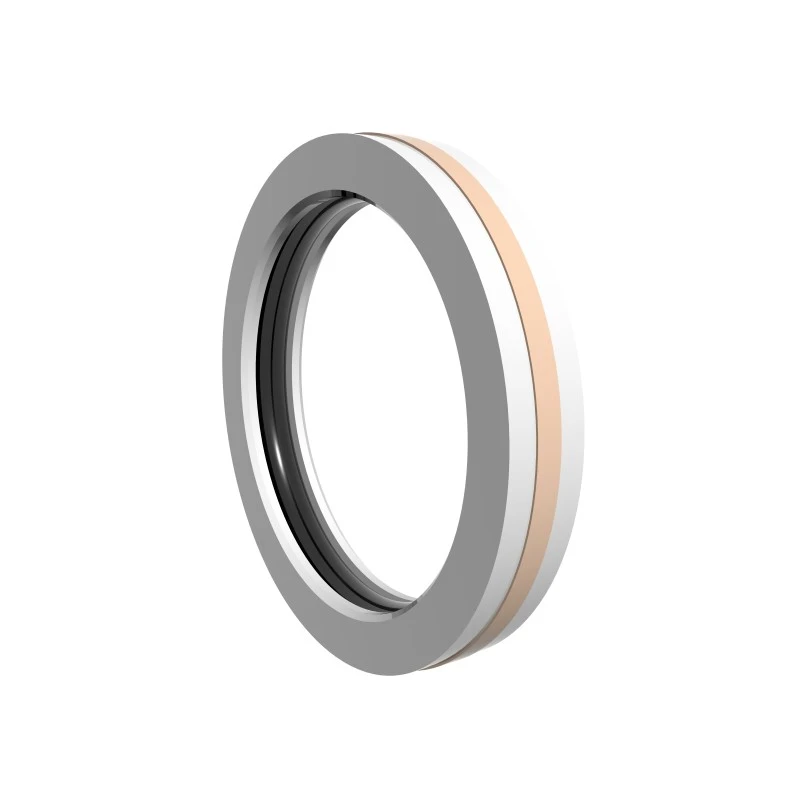

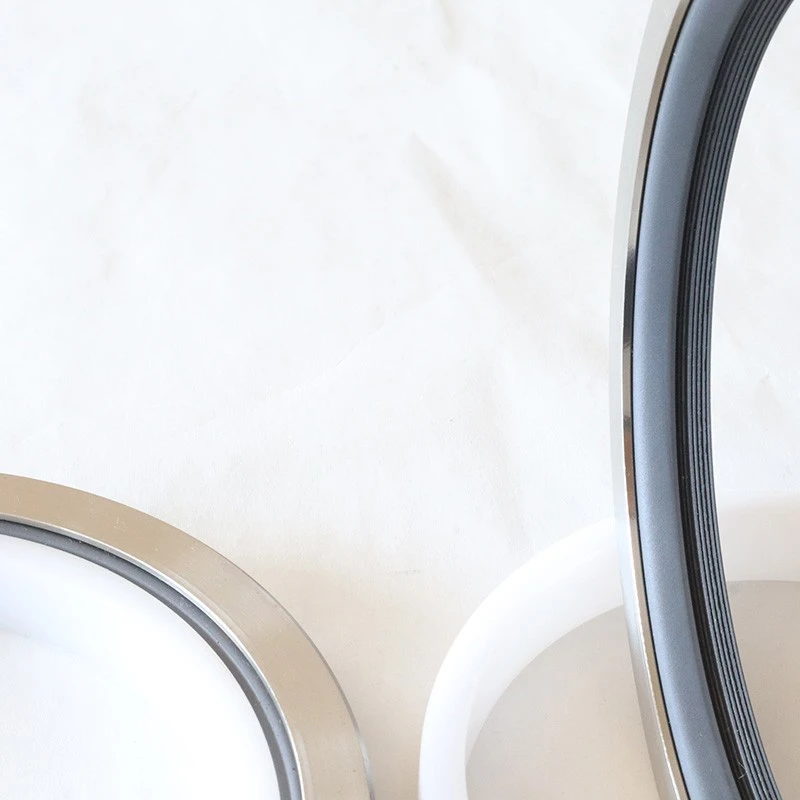

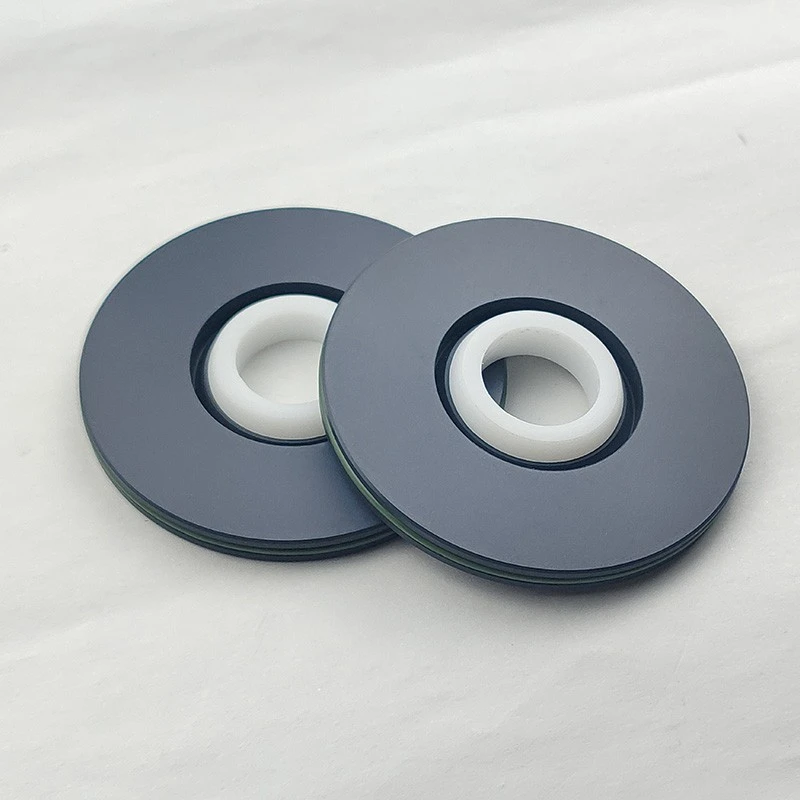

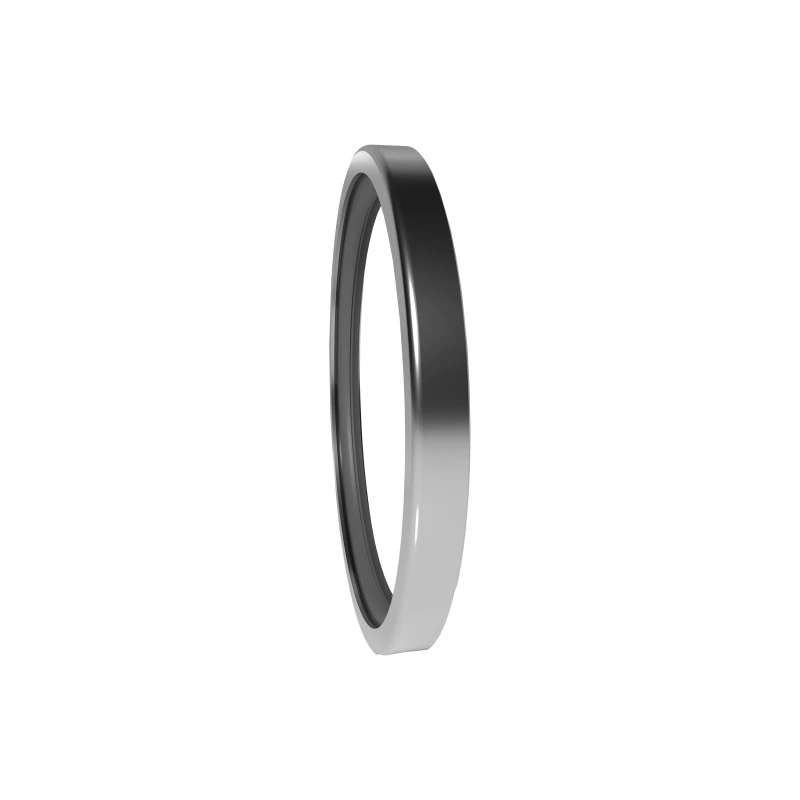

РЦ2057 Сериес Фулл ПТФЕ заптивач за уље дизајниран је за посебне прилике да се традиционална нафтна бртва не могу срести.

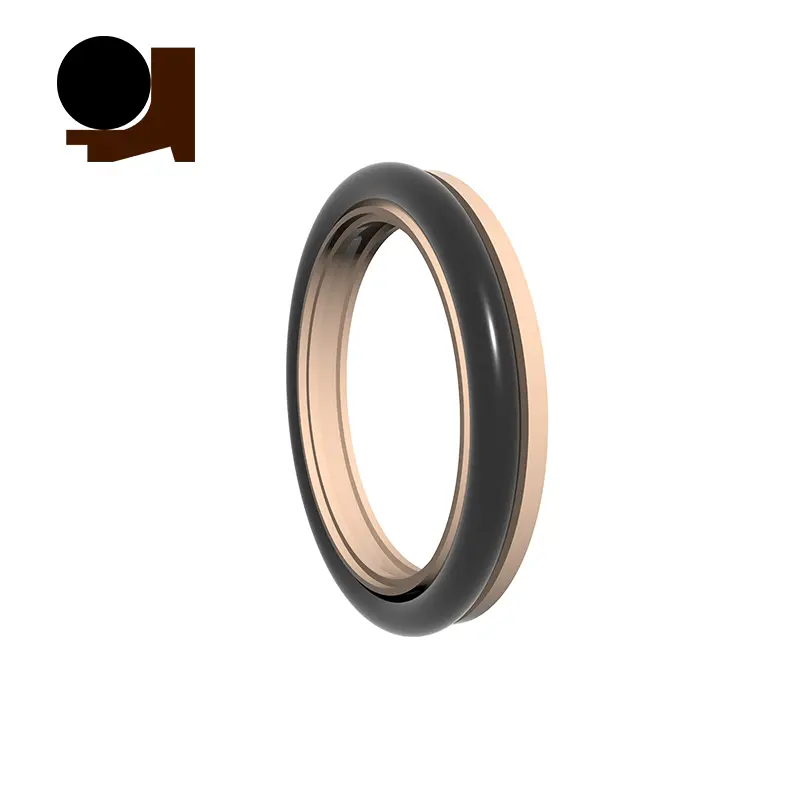

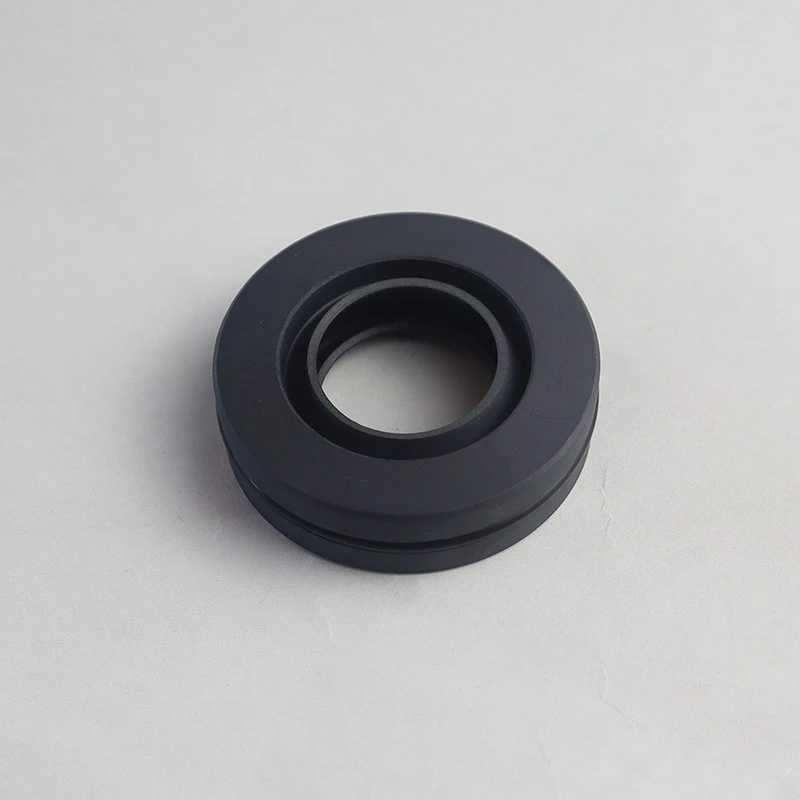

РЦ2065 серија пружа једносмјерни бртви за ротирајуће осовине, са једноставном структуром и једноставном уградњом. Материјали могу бити нитрилна гума (НБР) или флуороруббер (ФКМ).
Разни заптивачи руицхен печата имају карактеристике високог живота, ниско трење, одлична заптивна и компактна структура. Широко се користе у хидрауличким системима, пнеуматским опреми, опрема под притиском воде, машине за ротирање и индустријским притиском итд., Пружајући вам поуздане решења за бртвљење високих перформанси.
Карактеристике и апликације производа:
Карактеристике производа:
Лонг Лифе: висококвалитетни материјали и структурни дизајн проширују радни век.
Ниско трење: ПТФЕ и ПУ материјали смањују отпорност на трчање и побољшају ефикасност.
Добро заптивање: Специјални дизајн резервоара за усне и уље и нафте осигурајте одличне перформансе заптивања.
Компактна структура: мали дизајн свемира, погодан за различите инсталационе окружења.
Широко применљиво: Погодно за хидраулички, пнеуматски, притисак на воду и висок притисак, велику брзину, ниску брзину и друге услове рада.
Подручја примене:
Хидраулички систем, пнеуматска опрема, опрема за притисак воде.
Ротирајуће машине за ротирање високог притиска, малу брзину опрему за тешку оптерећење.
Индустријска опрема, машине за инжењеринг, аутомобиле и ваздухопловство и друга поља.
Избор материјала:
1. Може се одабрати одговарајући материјал О-прстена: Р01 нитрилна гума (НБР), Р02 Флуороруббер (ФКМ) итд.
2 Материјал за бртвљење: Стандардни материјал ПТФЕ4, Остали опциони материјали ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ5.
РЦКС18 Материјал: ХПУ.

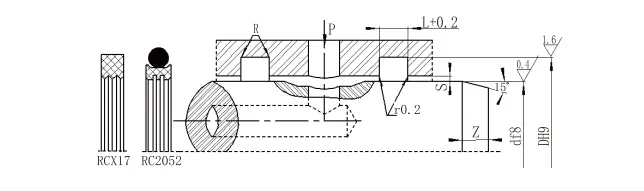

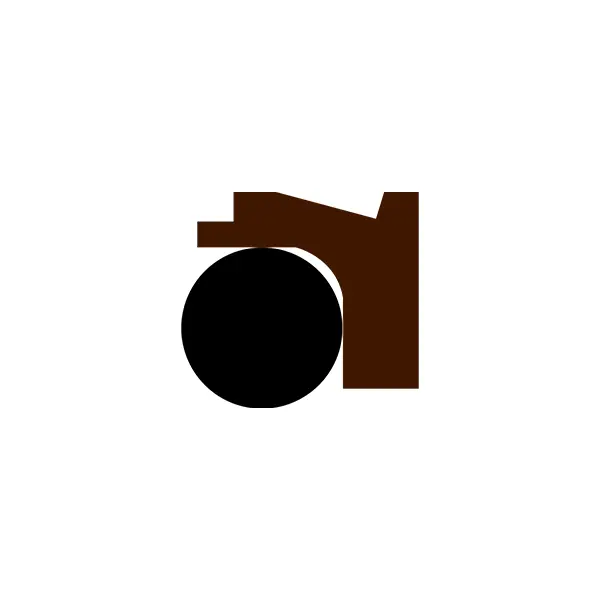

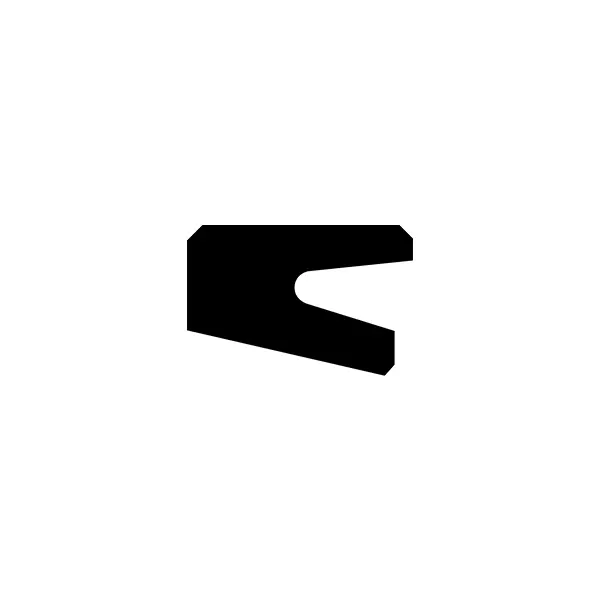

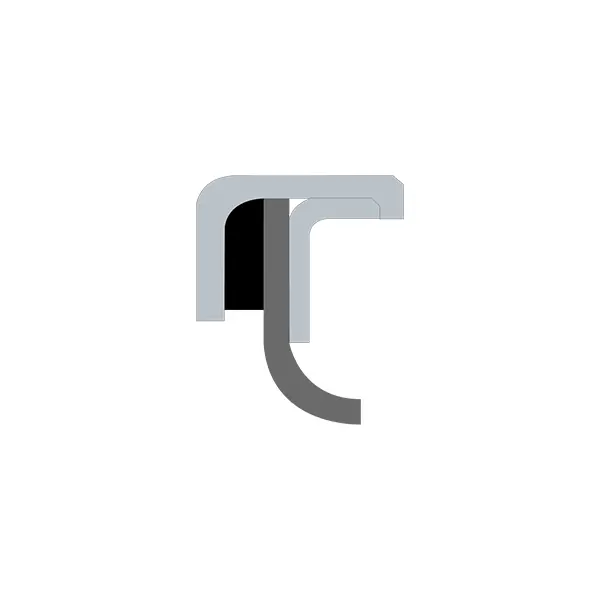

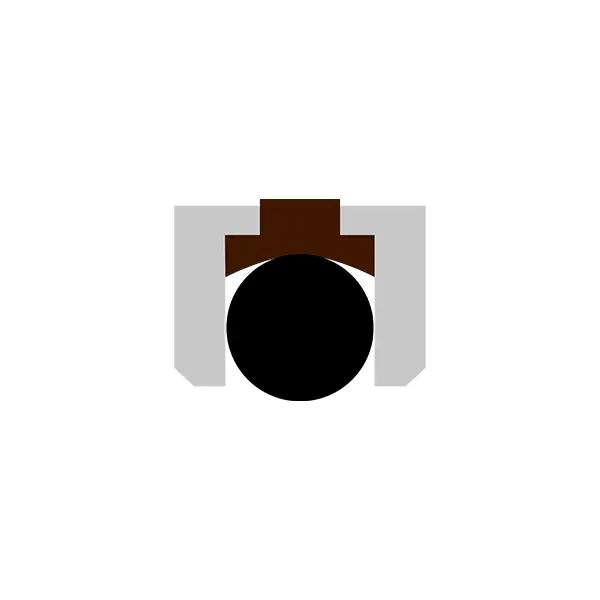

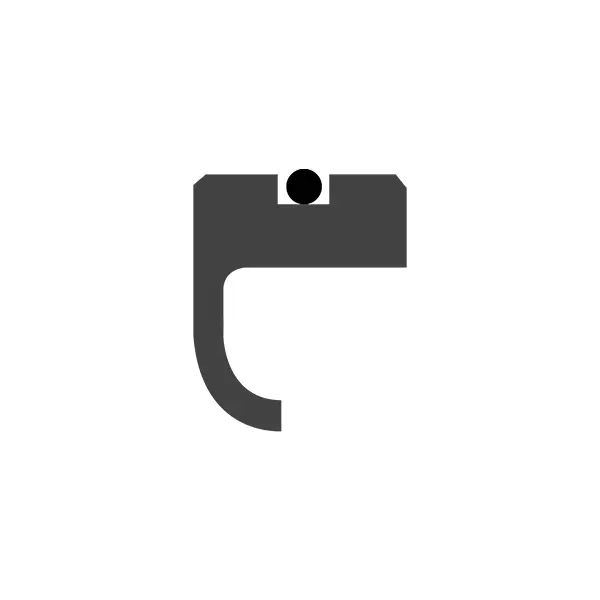

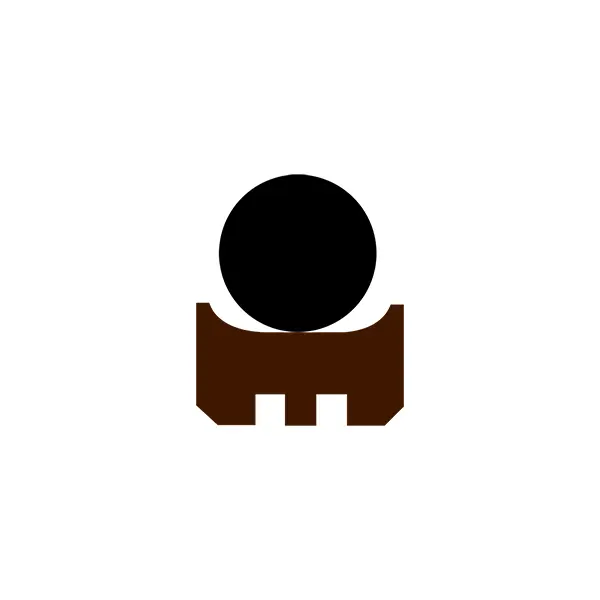

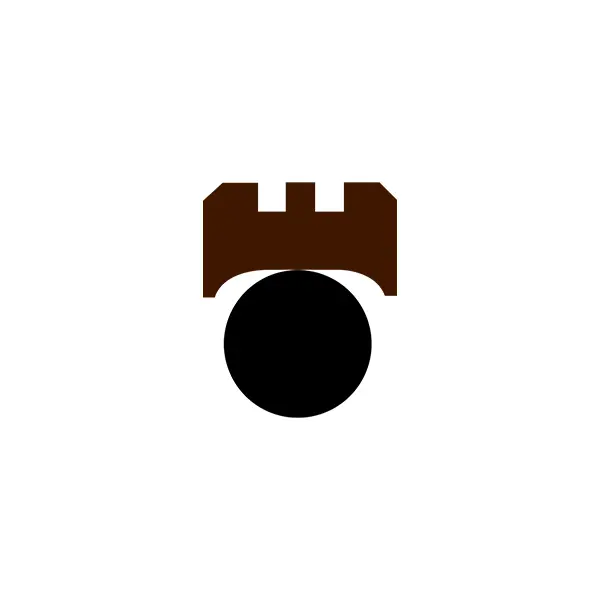

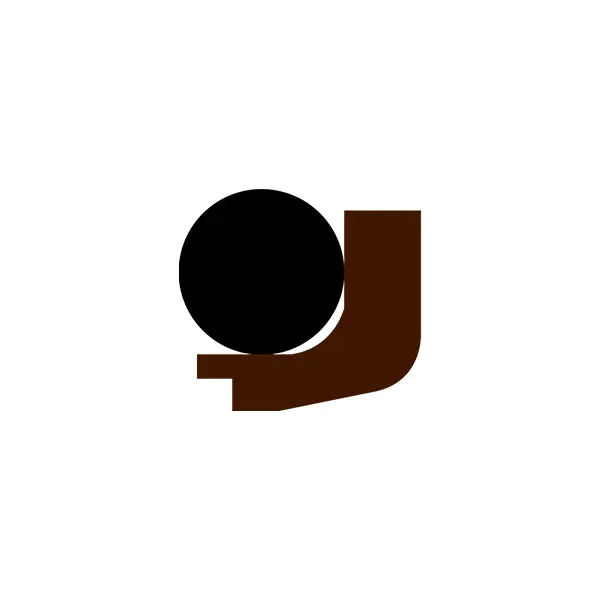

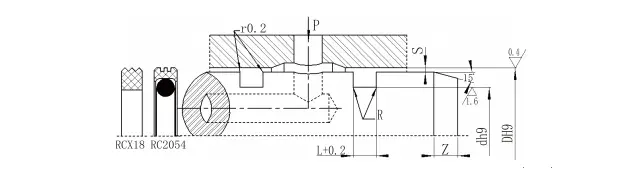

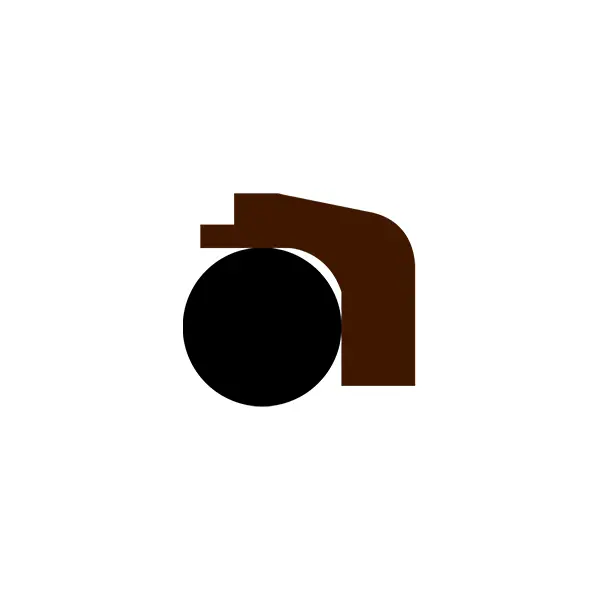

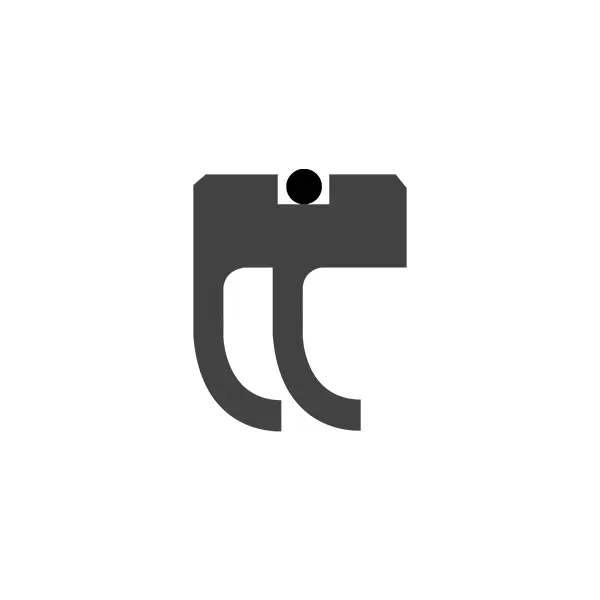

Структурни дијаграм
Наручите модел РЦ2052-80к91Кс4.2-ПТФЕ3-РО1 модел-ДКСДКСЛ-Материал Цоде Модел РЦКС17-80к91к4.2-ХПУ модел-дкдкл-материјални код
Модел наруџбе РЦ2054-80к69Кс4.2-ПТФЕ3-РО1 МОДЕЛ-Д * Д * Д * Л-МАТЕРИЈАЛНИ КОДЕКС КОДАЛИ МОДЕЛ РЦКС18-80Кс69Кс4.2-ХПУ МОДЕЛ-Д * Д * Л-МАТЕРИЈАЛНИ КОД

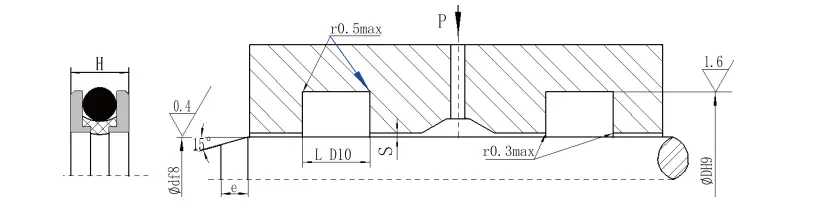

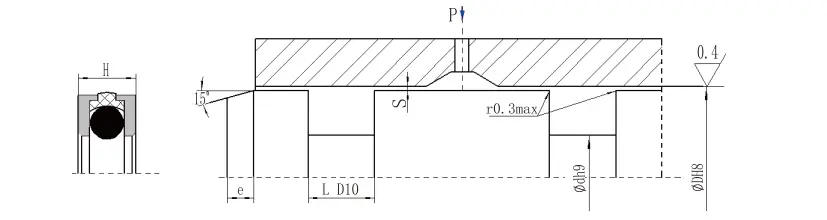

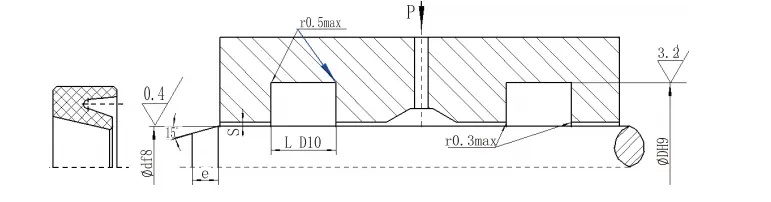

РДИ инсталацијске димензије
| ДФ8 | ДХ9 | Л Д10 | H | Гап с | |
| 0-10МПА | 10-36МПА | ||||
| 50-79 | Д + 10 | 5 | 4.5 | 0.4-0.3 | 0,3-0,25 |
| 80-109 | Д + 13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | Д + 20 | 10 | 9.5 | 0,55-0,45 | 0.45-0.35 |
| 300-600 | Д + 24 | 13 | 12.5 | 0.6-0.55 | 0,55-0,45 |
| > 600 | Молимо вас да се обратите нашој компанији | ||||
Дужина преноса
| Распон пречника рода | Дужина преноса еу |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
Рда Димензије инсталације
| ДХ8 | ДХ9 | Л Д10 | H | Гап с | |
| 0-10МПА | 10-36МПА | ||||
| 50-124 | Д-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | Д-20 | 10 | 9.5 | 0,55-0,45 | 0.45-0.35 |
| 200-600 | Д-26 | 13 | 12.5 | 0.6-0.55 | 0,55-0,45 |
Дужина преноса
| Распон пречника рода | Дужина преноса еу |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

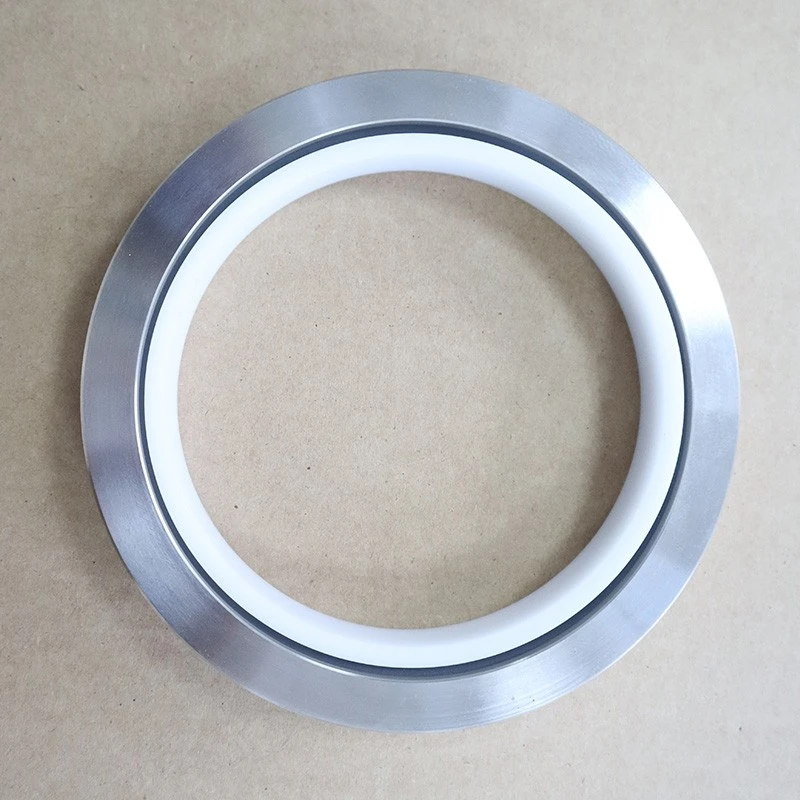

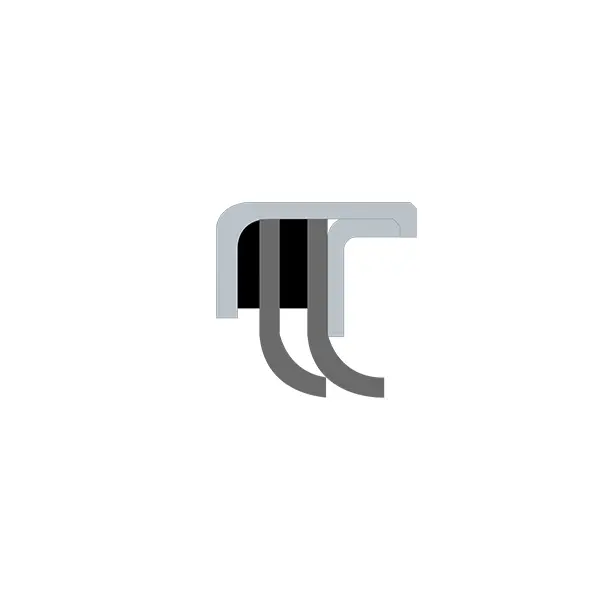

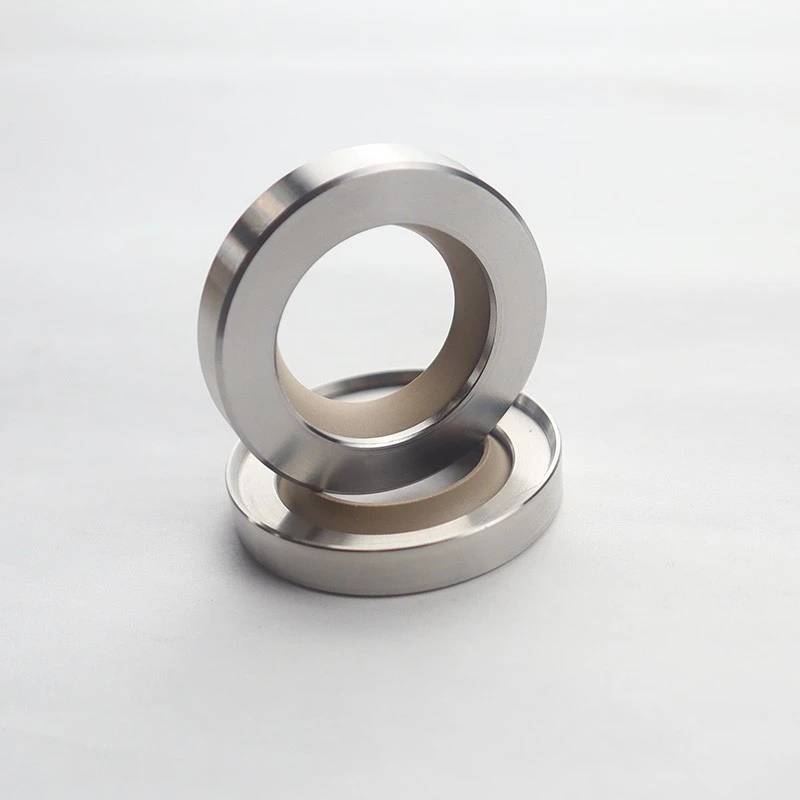

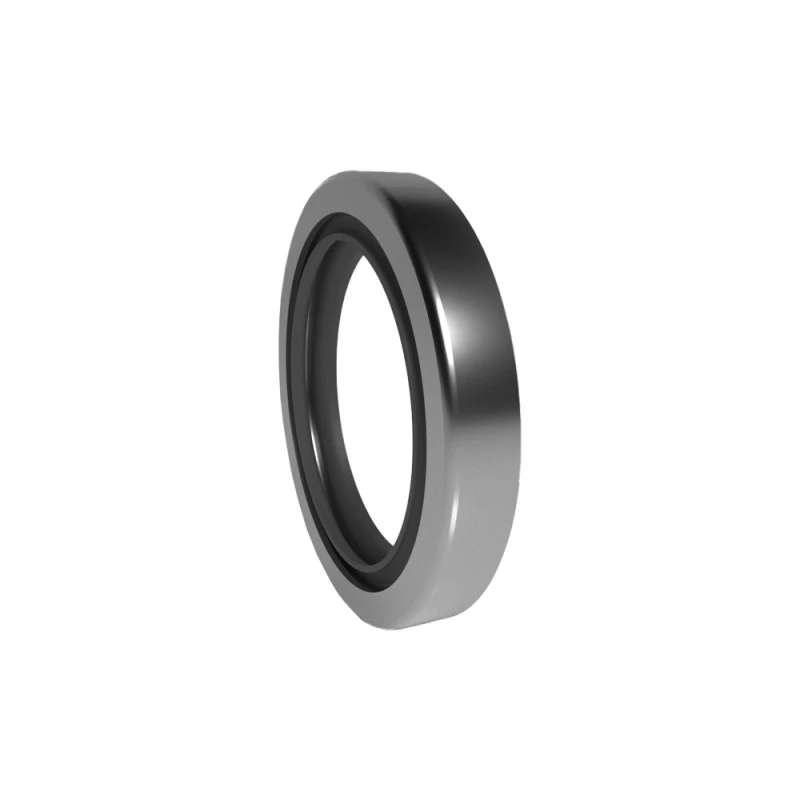

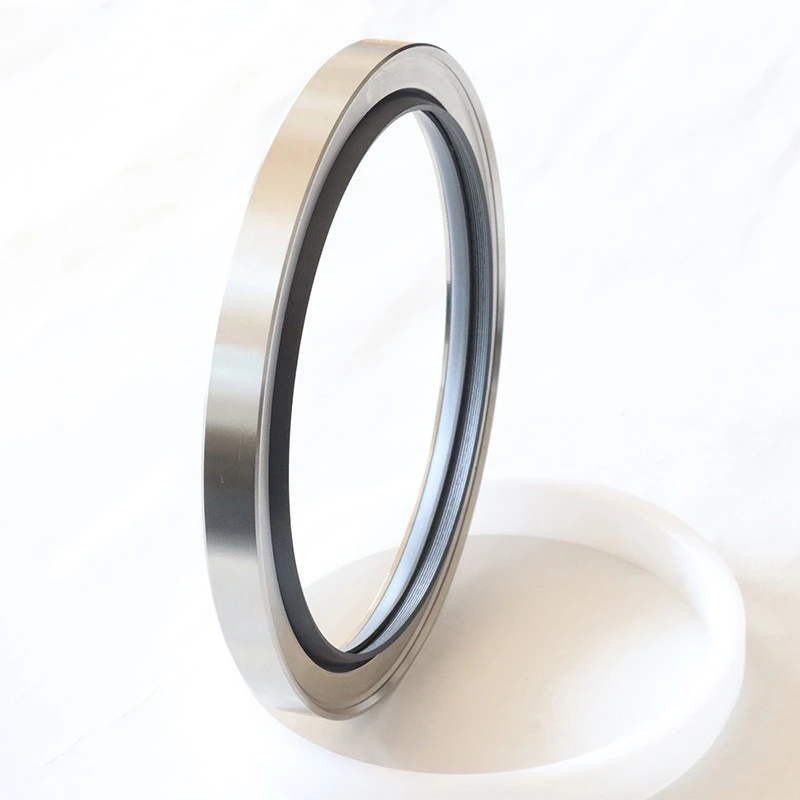

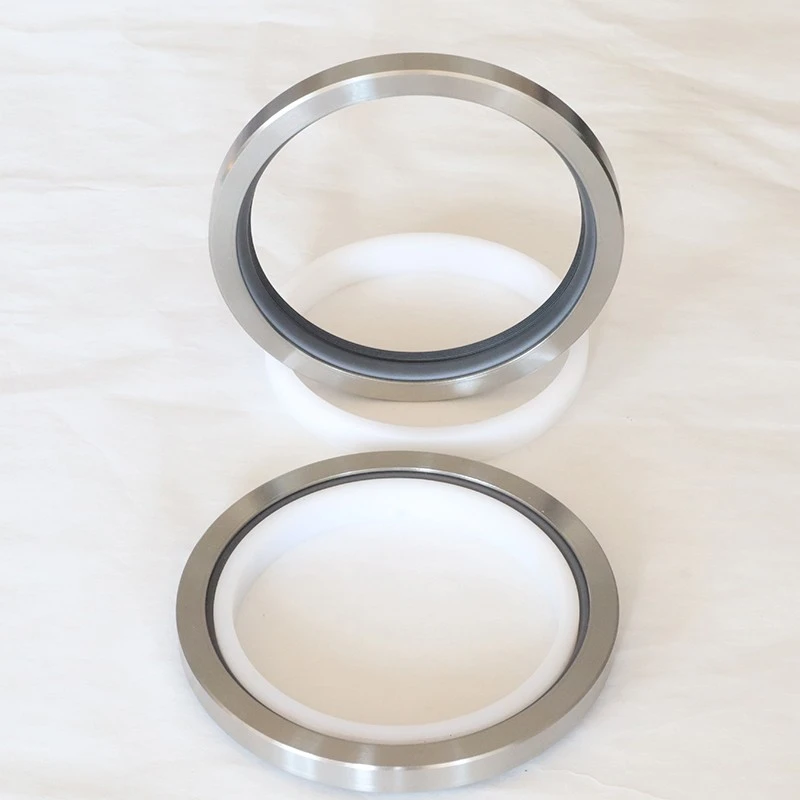

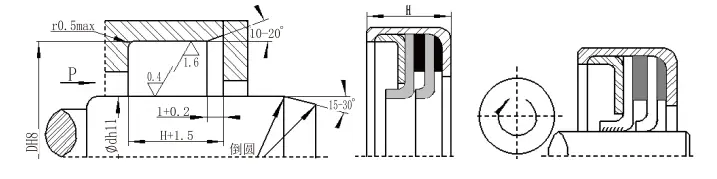

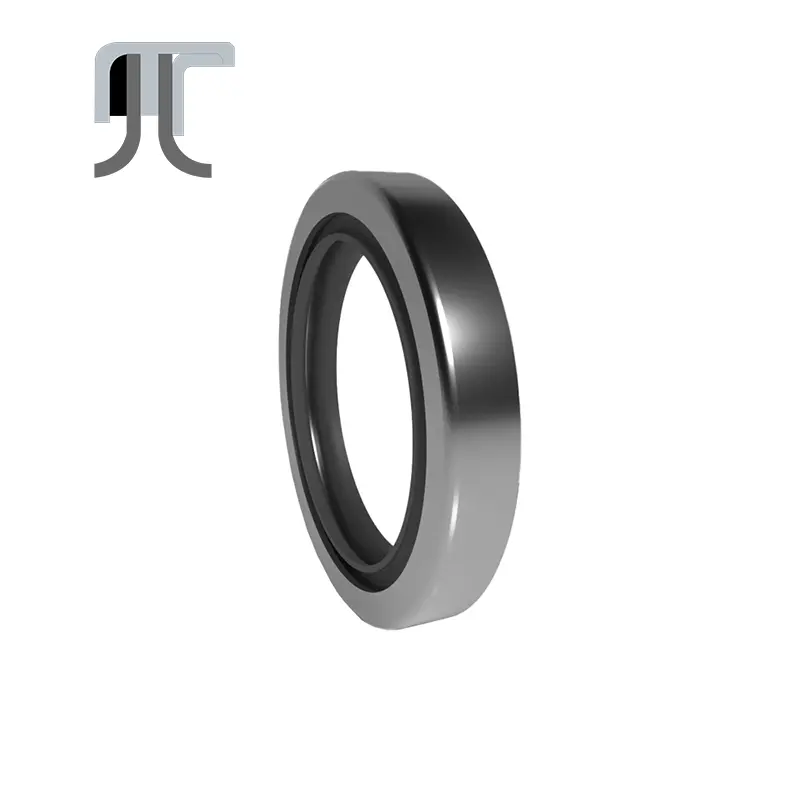

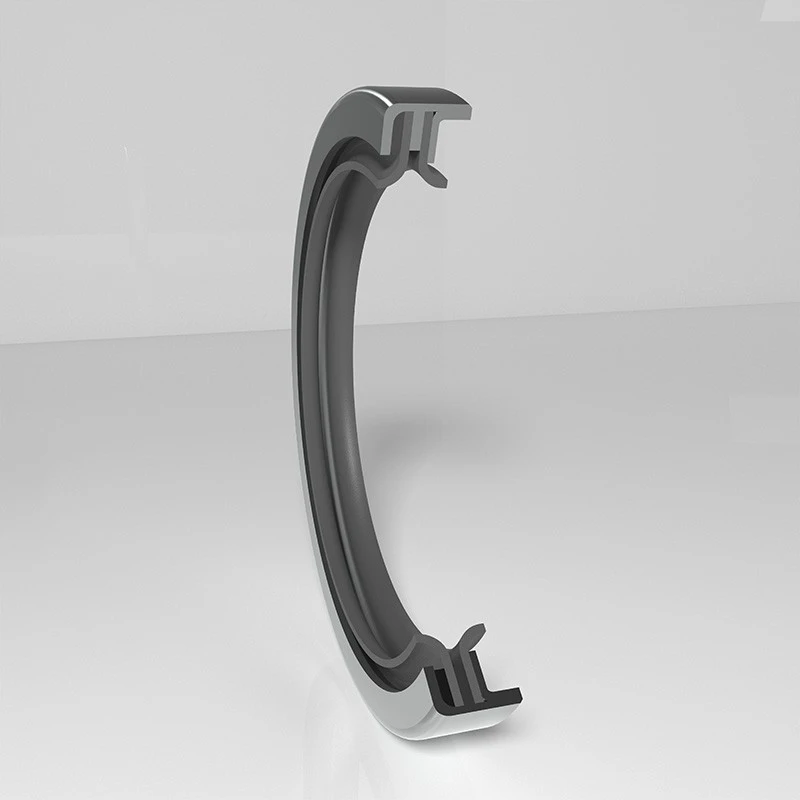

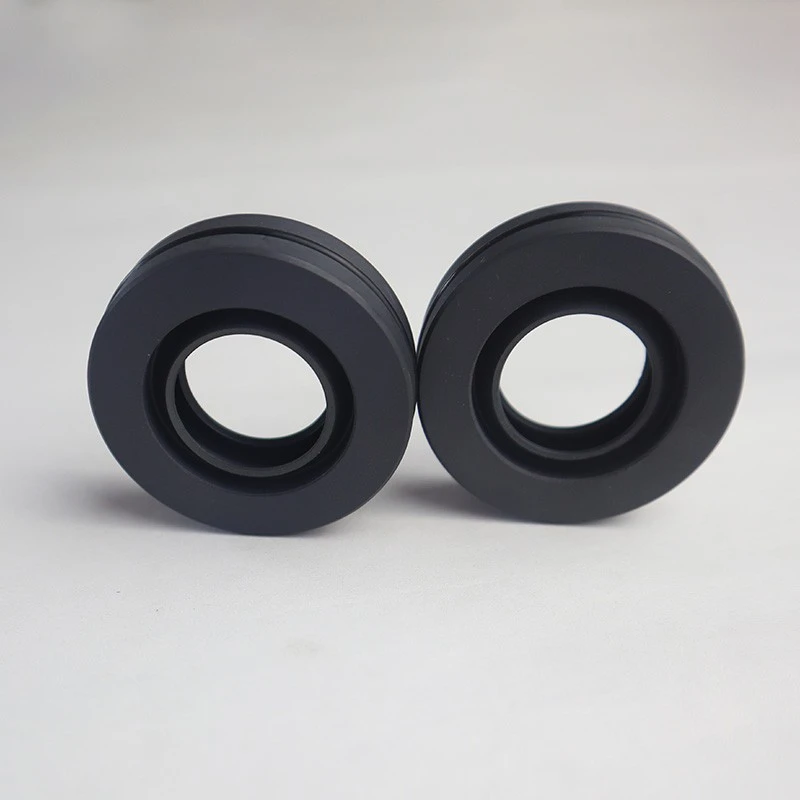

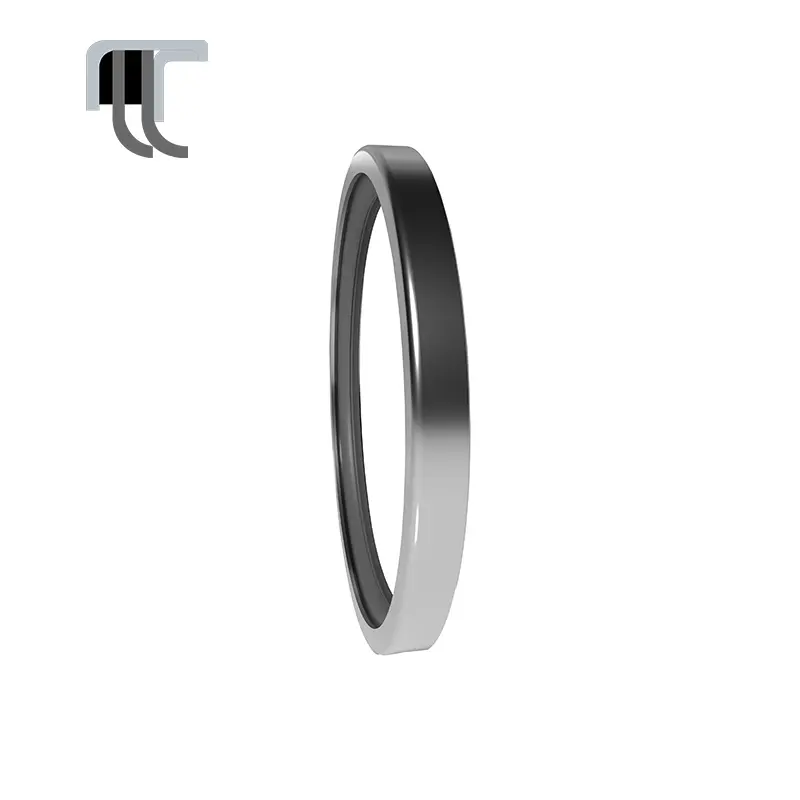

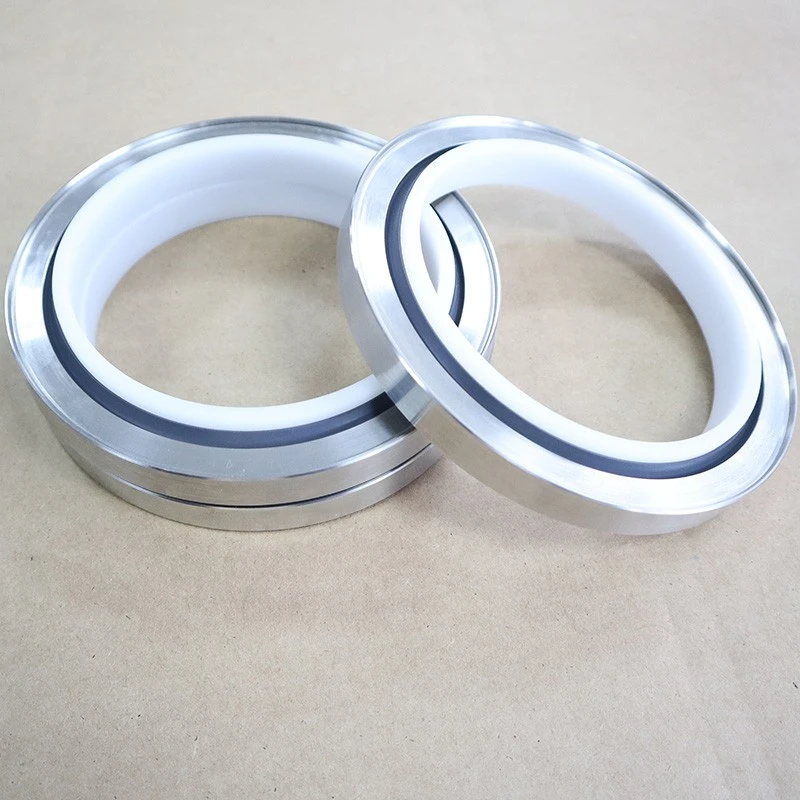

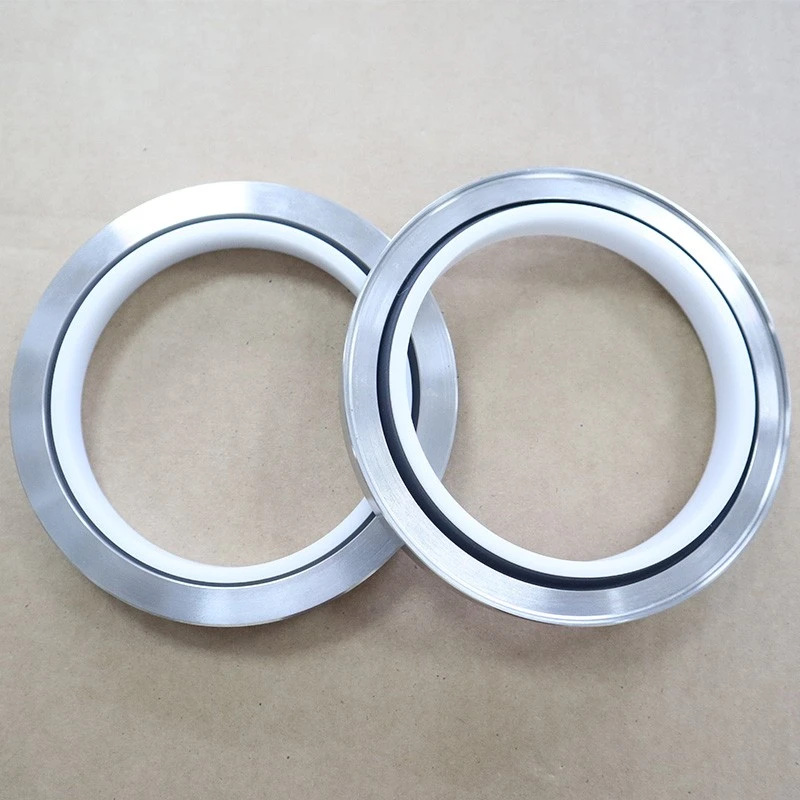

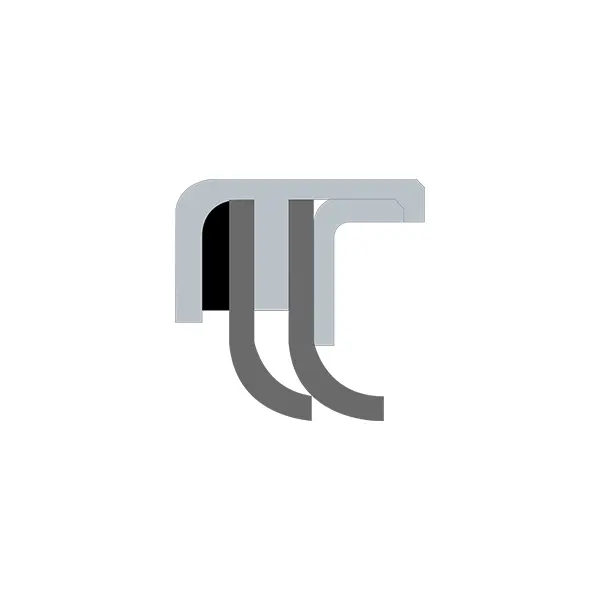

РЦС тип ПТ ФЕ заптивач за уље (ПТФЕ заптива на уље)

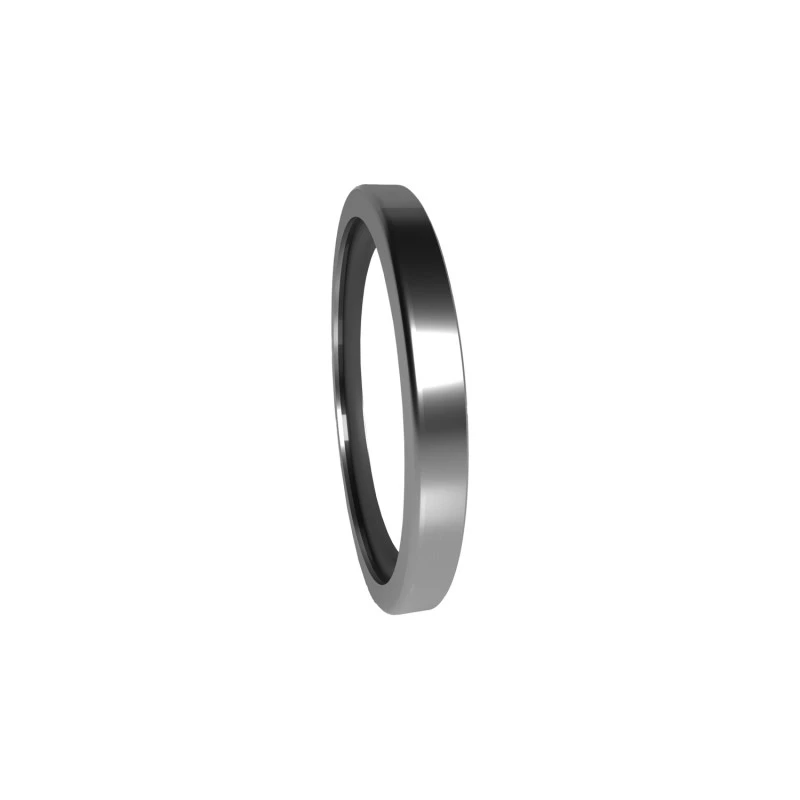

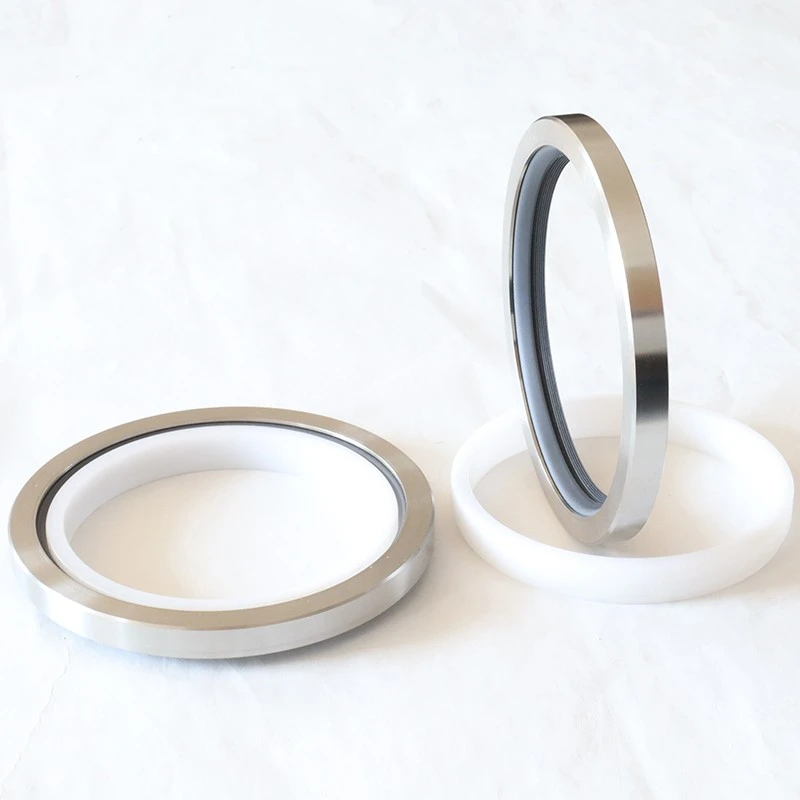

РЦ2057 Тип Фулл ПТ Фе заптивача уља

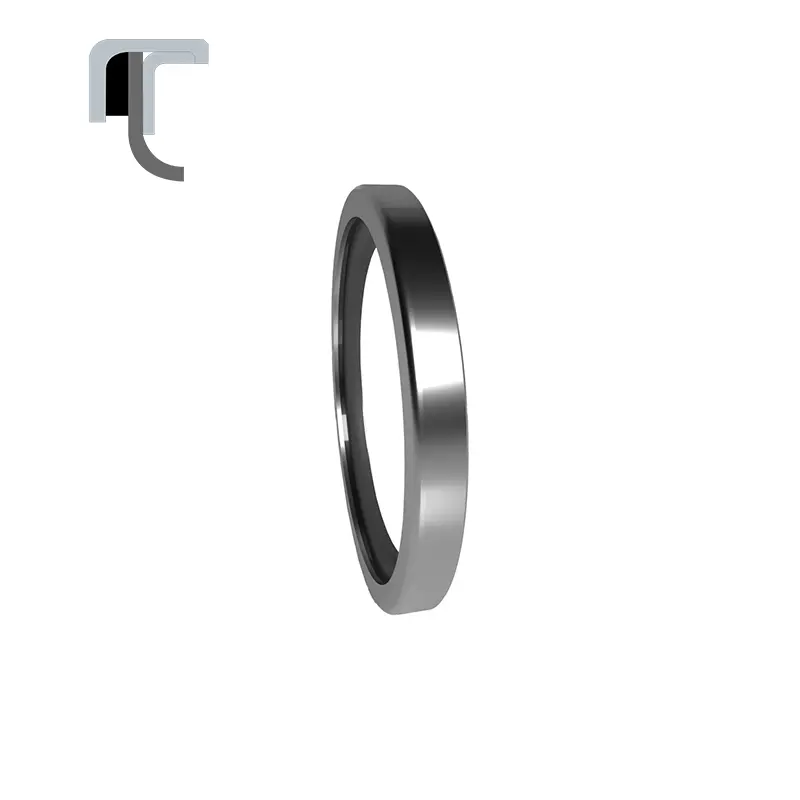

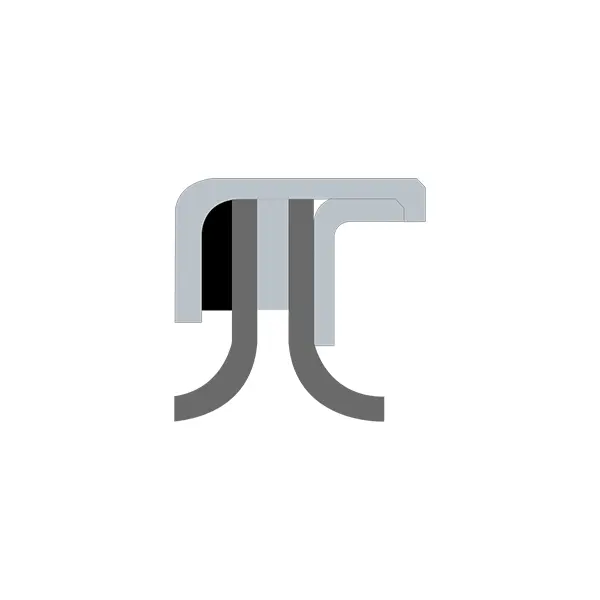

РЦС тип ПТФЕ заптивача за уље састоји се од металног оквира, ПТФЕ заптивене усне и унутрашње статичке бртве. Подељен је у тип, б тип, Ц тип Ц, итд. РЦ2057 Тип Фулл ПТФЕ уља је подељен у тип и тип Б, посебно погодан за пригоде где традиционалне уљне бртве не могу да испуне захтеве. Карактеристике:
1. хемијска отпорност на корозију
2 Широк опсег температуре
3. Погодно за мало подмазивање и подмазивање без уља
4. Ниско трење за постизање минималне потрошње енергије
5. Погодно за брзину високе линије
6. Нема лепљења, ниска отпорност на почетак након дугорочног гашења
7. Погодно за ротирајуће осовине који нису очврсли (разуман избор ПТФЕ усне)
8 Погодно за пригоде са вишим притиском
Ⅰ. Типичне апликације:
Ротациони компресори, вијчани компресори, мењачи / мењачи, пухали, мотори, пумпе за машине, хидраулични мотори, центрифуге итд.
Ⅱ. Захтеви тврдоће за парење површина
Препоручена тврдоћа: ХРЦ ≥ 58. Потребна тврдоћа је повезана са многим факторима. Мекани ротирајућа осовина такође се примјењују у ситуацијама ниског притиска и ниже брзине. ПЛТФЕ6 плоче за усне препоручују се за меке метале.
Ⅲ. Захтеви за квалитет за парење површина
РА = 0.2.63 А РЗ = 1-3УМ РМАКС = 1-4ум
| Облик пресека | Модел | Притисак (МПа) | Температура (℃) | Брзина (м / с) | Средњи |
|
РЦС-а | 0.5 | -35 ~ + 200 | 40 | Уље, гас, вода итд. |
|
РЦС-Б | 2 | -35 ~ + 200 | 20 | Уље, гас, вода итд. |
|
РЦС-Ц | 1 | -35 ~ + 200 | 20 | Уље, гас, вода итд. |
|
РЦС-Д | 2 | -35 ~ + 200 | 20 | Уље, гас, вода итд. |
|
РЦ2057-А | 0.5 | -35 ~ + 200 | 30 | Скоро сви медији |
|
РЦ2057-Б | 2 | -35 ~ + 200 | 20 | Скоро сви медији |
Ⅳ. Узорак протока струјања течности:

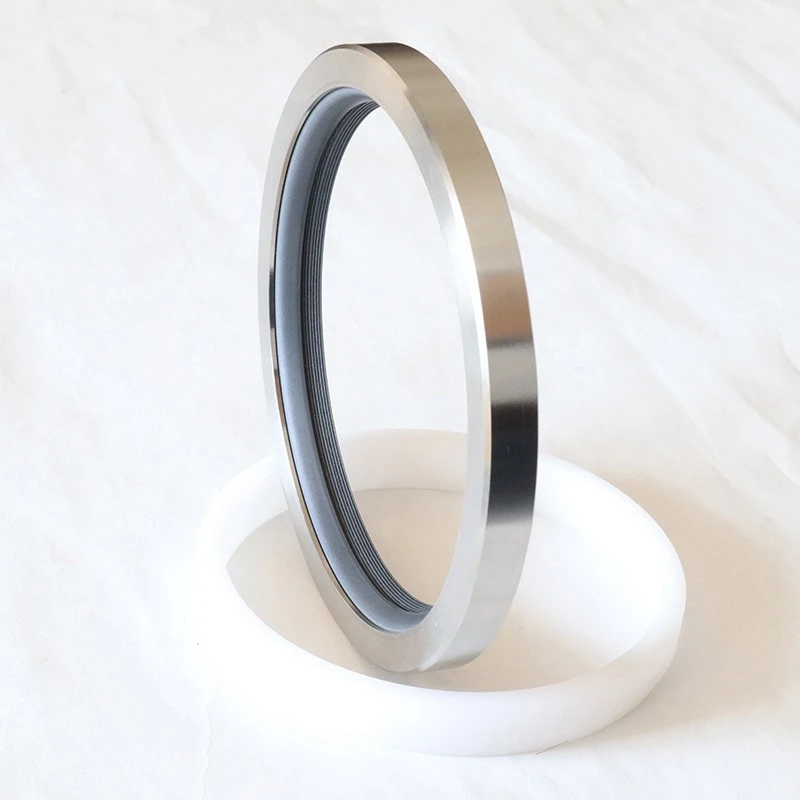

РЦС-Д тип доноси плочу усана са структуром узорка спирала за побољшање способности заптивања. Ротирајућом осовином је дозвољено само да се ротира у једном правцу.
РЦ20658 Димензије инсталације
| Модел | ДФ8 | ДХ9 | Л Д10 | Смак |
| РЦ2065А | 400-3000 | Д + 16.8 | 15.1 | 1.2 |
| РЦ2065 | 400-3000 | Д + 17.5 | ||
| > 3000 | Молимо вас да се обратите нашој компанији | |||
Дужина преноса
| Распон пречника рода | Дужина преноса еу |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Спецификације и димензије:

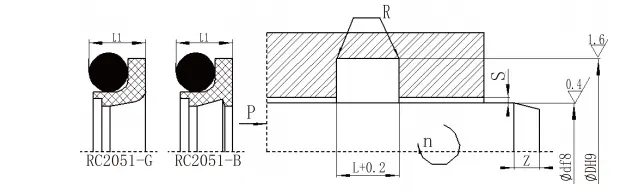

| Д Ф8 Стандардни РЦ2051 | Д Ф8 Лагано оптерећење РЦ2051-К | Д Ф8 Тежак терет РЦ2051-З | Д Х9 | L+0.2 | Л1 | Рмак | Sмакс | Zмин | d0 | ||
| <10МПА | <20МПА | <40МПА | |||||||||
| - | 5 ~ 15.9 | - | Д + 4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | Д + 6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | Д + 8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | Д + 11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ~ 999 | 39 ~ 107.9 | Д + 15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ~ 999 | 1000 ~ 1599 | 108 ~ 670.9 | Д + 19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ~ 999 | Д +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д + 26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Напомена: 1. За пречник осовине ≥30мм, препоручује се употреба отвореног утора. Лагани тип оптерећења је лакше инсталирати у затвореном уторима.
2 Препоручује се да је тврдоћа површине ротирајуће осовине ХРЦ> 58.

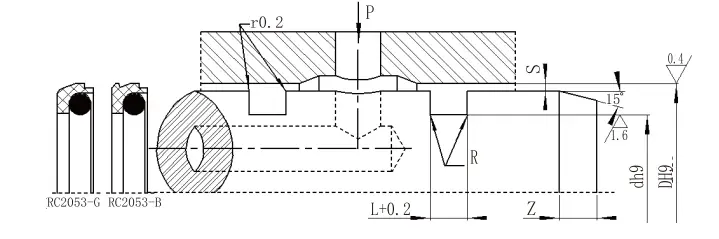

РЦ2053
| Опсег отвора бленде Д Х9 | Пречник утора Д Х9 | Гроове ширина Л + 0.2 | Висина бртве Л1 | Заобљени углови Рмак | Радиал Цлеарниса | Превртање Змин | Пречник жице О-ПИНГ д0 | ||
| <10МПА | <20МПА | <40МПА | |||||||
| 8 ~ 12 | Д-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | Д-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | Д-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | Д-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | Д-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | Д-19.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Напомена: 1. За пречник осовине ≤ 30 мм, препоручује се отворени утор.
РЦ2052
| Распон пречника осовине Д Ф8 | Пречник утора Д Х9 | Гроове ширина Л+0.2 | Радиал Цлеарнисамакс | Заобљени углови Рмакс | Превртање Змин | |
| 0 ~ 10МПА | 10 ~ 20мпа | |||||
| 6 ~ 18 | Д + 4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | Д + 7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | Д + 11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | Д + 15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | Д + 21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | Д + 28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Напомена: 1. За пречник осовине ≤ 30 мм, препоручује се отворени утор.
2 За притиске> 30 МПА, подручје коријена бртве користи толеранцију Х8 / Ф8.
РЦ2054| Опсег отвора бленде Д Х9 | Пречник утора Д Х9 | Гроове ширина Л+0.2 | Радиал Цлеарнисамакс | Заобљени углови Рмакс | Превртање Змин | |
| 0 ~ 10МПА | 10 ~ 20мпа | |||||
| 8 ~ 39 | Д-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | Д-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | Д-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | Д-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | Д-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | Д-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Профил | Модел | Притисак (МПа) | Температура (℃) | Референтна брзина (м / с) |
Референца ПВ вредност МПа.М / С | Медији |
|
РЦ2051-Б | ≤70 (Стандард) | -35 ~ + 100 (подударање о-прстена НБР) | <2 | ≤5 | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| ≥30 (велика брзина) | -20 ~ + 200 (подударање О-прстена ФКМ) | <6 | ||||
|
РЦ051-Г | ≤70 (Стандард) | -35 ~ + 100 (подударање о-прстена НБР) | <2 | ≤5 | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| ≥30 (велика брзина) | -20 ~ + 200 (подударање О-прстена ФКМ) | <6 | ||||
|
РЦ2053-Б | ≤70 (Стандард) | -35 ~ + 100 (подударање о-прстена НБР) | <2 | ≤5 | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| ≥30 (велика брзина) | -20 ~ + 200 (подударање О-прстена ФКМ) | <6 | ||||
|
РЦ2053-Г | ≤70 (Стандард) | -35 ~ + 100 (подударање о-прстена НБР) | <2 | ≤5 | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| ≥30 (велика брзина) | -20 ~ + 200 (подударање О-прстена ФКМ) | <6 | ||||
|
РЦ2052 | ≤40 | -35 ~ + 100 (подударање о-прстена НБР) | ≤2 | ≤2.5 | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||||
|
РЦКС17 | ≤20 | -35 ~ + 100 | ≤0.5 | - | Хидраулично уље, емулзија, вода, гас итд. |
|
РЦ2054 | ≤40 | -35 ~ + 100 (подударање о-прстена НБР) | ≤2 | - | Хидраулично уље, емулзија, вода, гас итд. Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||||
|
Рцк18 | ≤20 | -35 ~ + 100 | ≤0.5 | - | Хидраулично уље, емулзија, вода, гас итд. |
|
Рди | <36 | -35 ~ + 100 | <0,5 | - | Хидраулично уље, емулзија, вода, гас итд. |
|
Рда | <36 | -35 ~ + 100 | <0,5 | - | Хидраулично уље, емулзија, вода, гас итд. |
|
РЦС-а | 0.5 | -35 ~ + 200 | 40 | ≤6 | Уље, вода, гас итд. |
|
РЦС-Б | 2 | -35 ~ + 200 | 20 | ≤1 | Уље, вода, гас итд. |
|
РЦС-Ц | 1 | -35 ~ + 200 | 20 | ≤6 | Уље, вода, гас итд. |
|
РЦС-Д | 2 | -35 ~ + 100 | 20 | ≤6 | Уље, вода, гас итд. |
|
РЦ2057-А | 0.5 | -35 ~ + 200 | 30 | ≤6 | Скоро сви медији |
|
РЦ2057-Б | 2 | -35 ~ + 200 | 20 | ≤6 | Скоро сви медији |
|
РЦ2065 | 1 | -35 ~ + 200 | 6 | ≤1 | Хидраулично уље, емулзија, вода, маст итд. |
