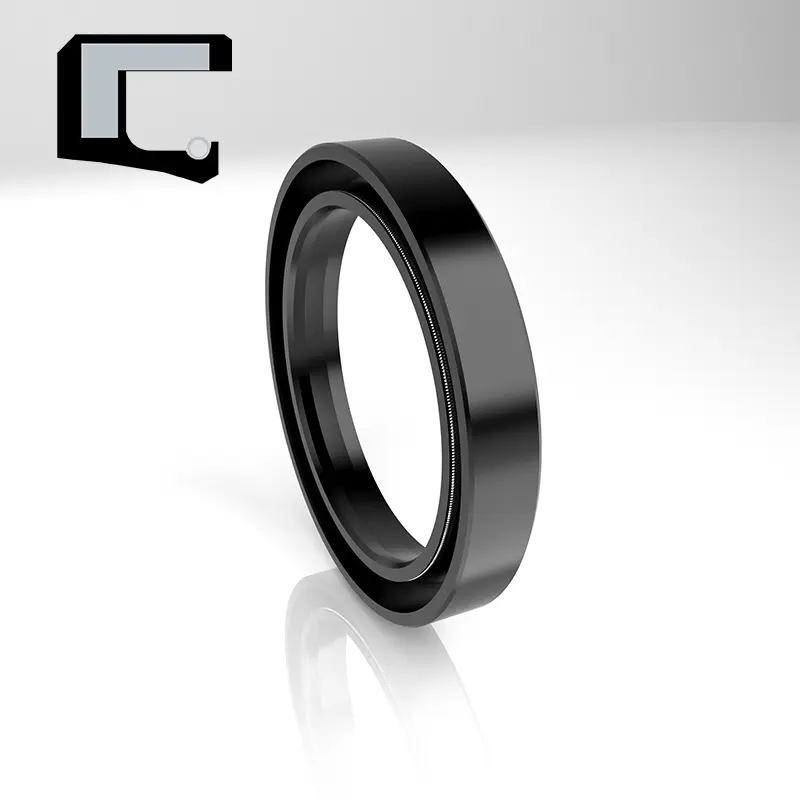

Ротирајућа заптивача за усне осовине

Ротирајуће запљене усне осовине, обично познате и као нафтне бртве, постављене су у ротирајућем месту за ротирање и производе релативно кретање ротирајућом осовином. Метални оквир игра подршку, а пролеће примјењује радијални предњач на заптивна усна да спречи цурење подмазивања нафте и упада спољне прљавштине.

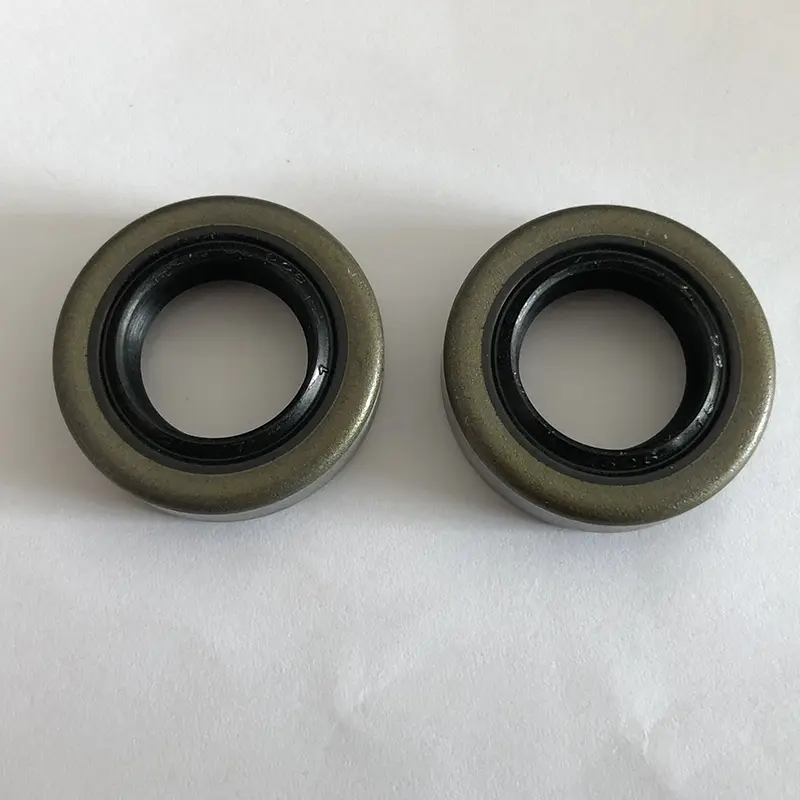

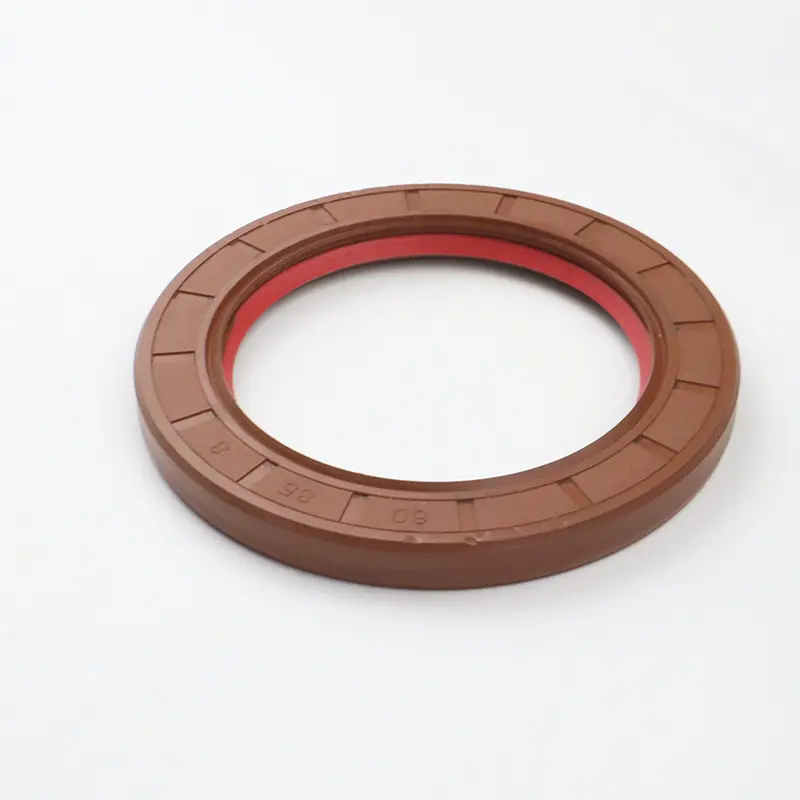

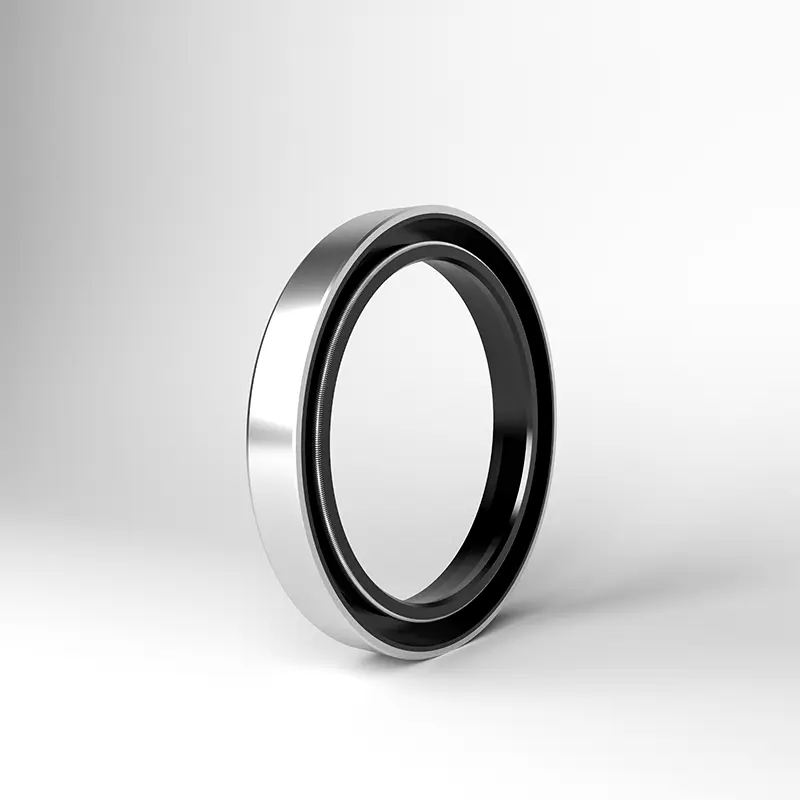

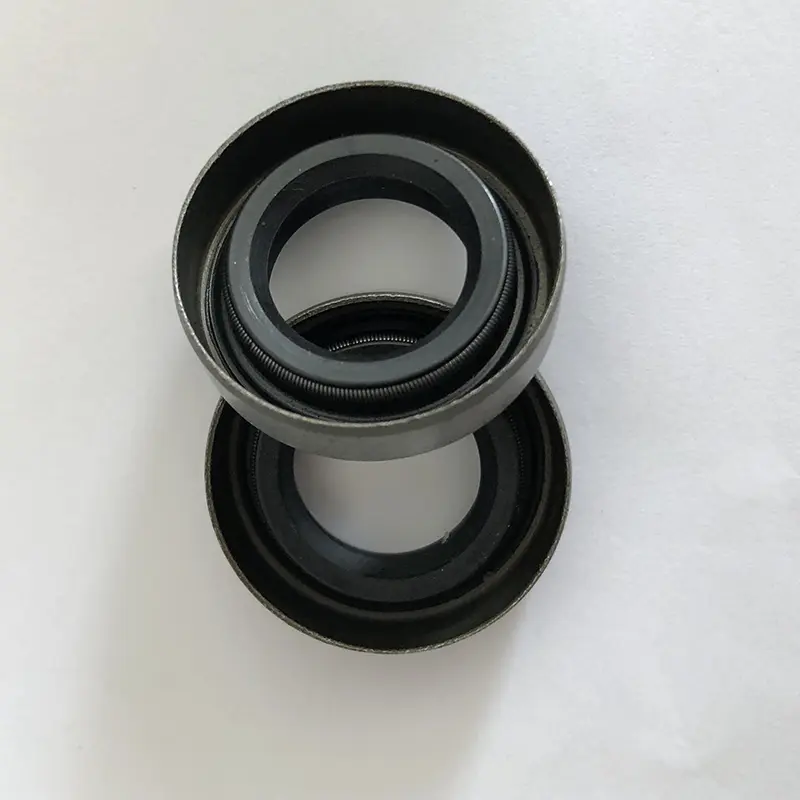

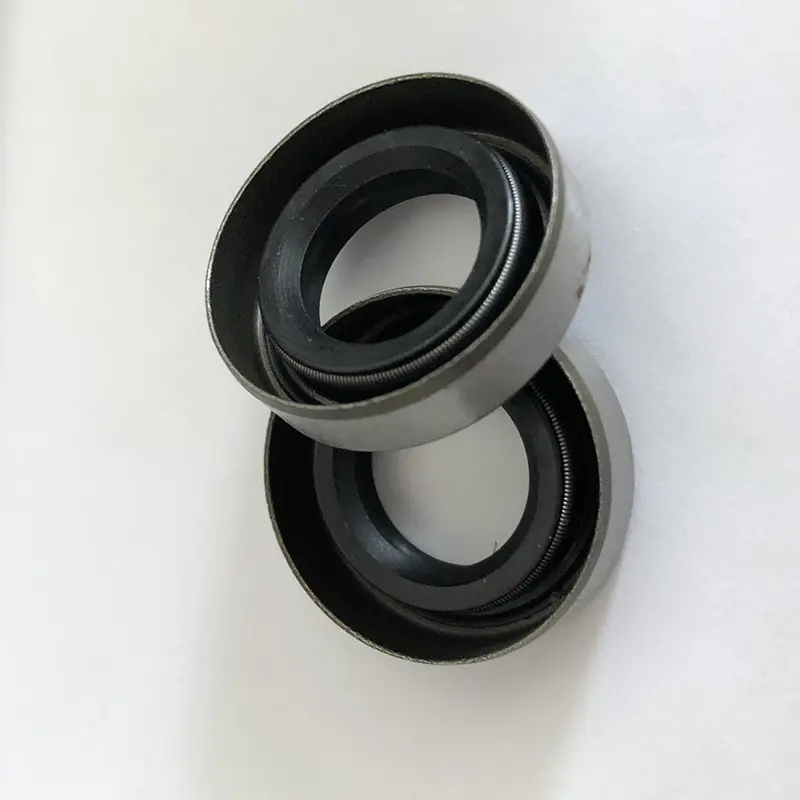

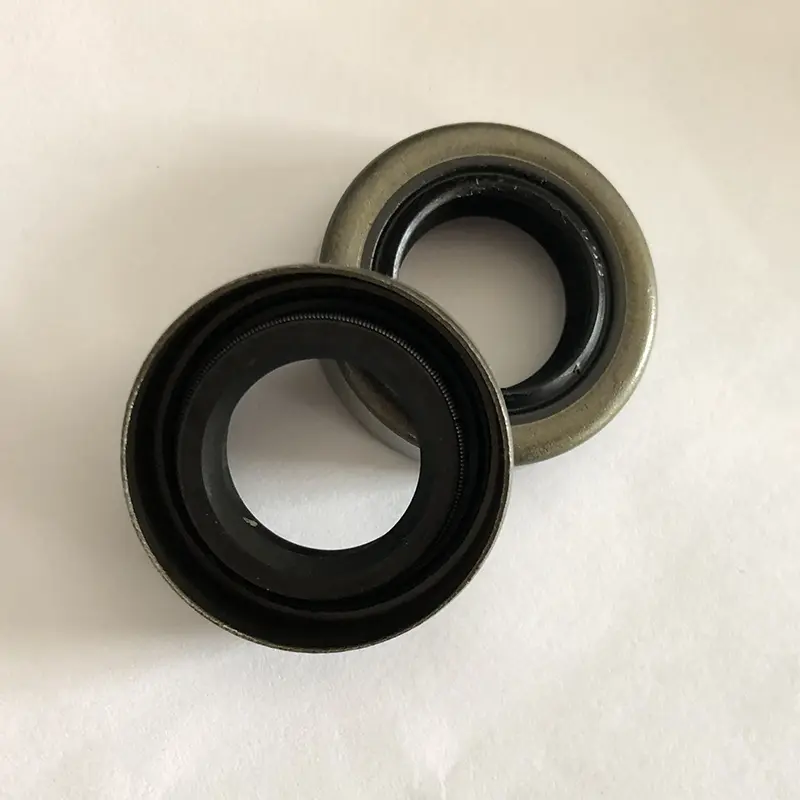

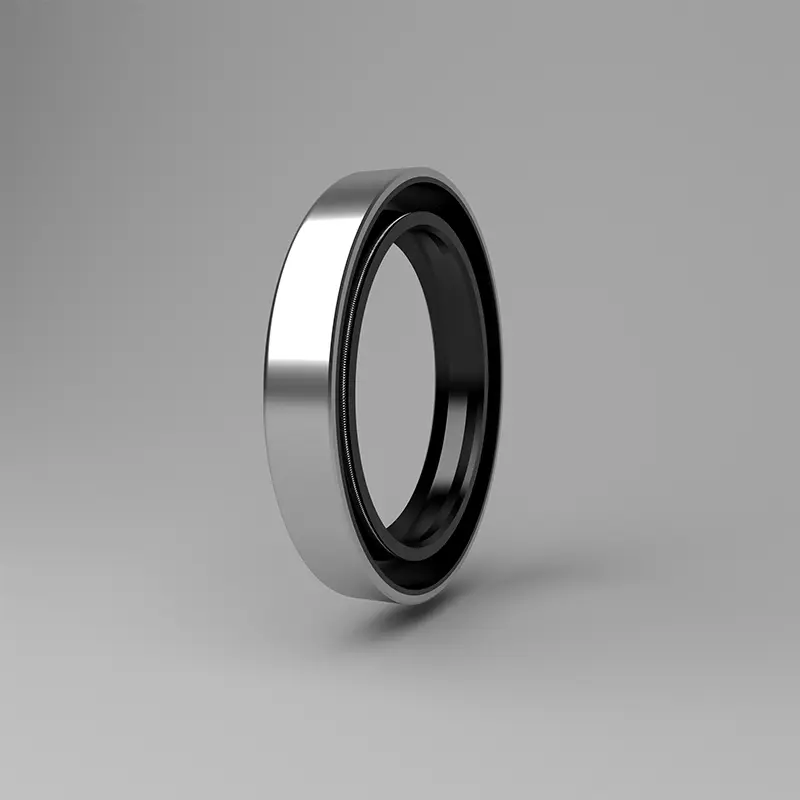

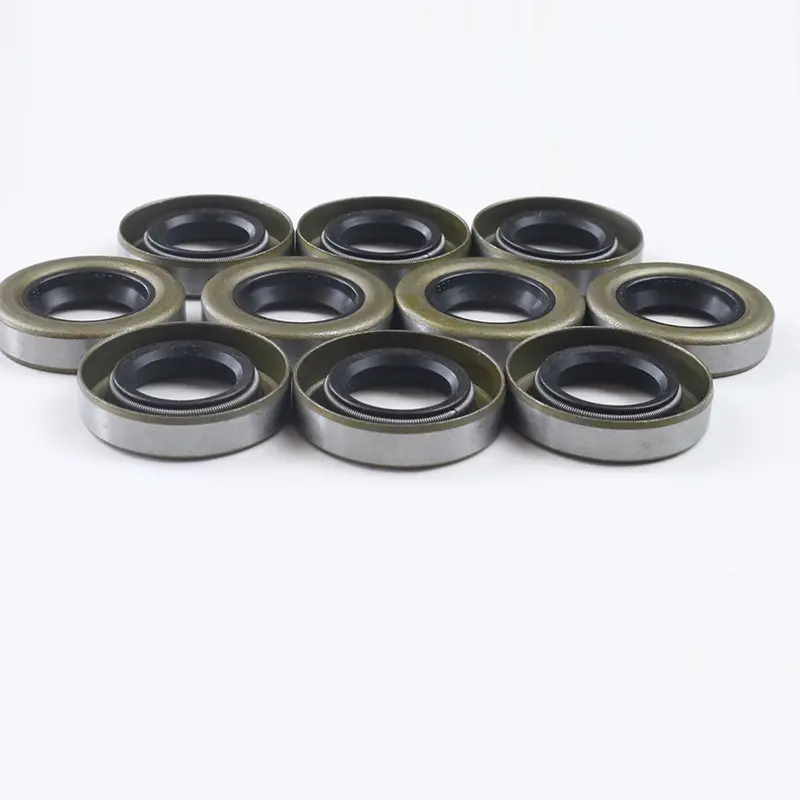

ТЦ / СЦ / ТБ / СБ заптиваче уља чине се од металних костура, опруга и гумена тела. Метални костур игра подршку улогу, а пролеће примењује радијалну силу на бртвљење усне. ТЦ / ТБ су опремљени помоћним уснама отпорно на прашину, које су погодне за пригоде где на једној страни и прашина на другој страни је на другој страни и прашине. ТБ / СБ је метални спољни круг, због чега је уљна бртва чвршће и прецизније у шупљини, али је способност заптивања спољног круга за ниску вискозност и гас медијум ограничена. Препоручује се наношење заптивача на спољном кругу током инсталације.

Функција РЦТЦВ-а са костурним нафтом високог притиска је углавном да изолује делове који су потребно подмазивање у преносним деловима из излазних делова како би се спречило цурење нафте уља.

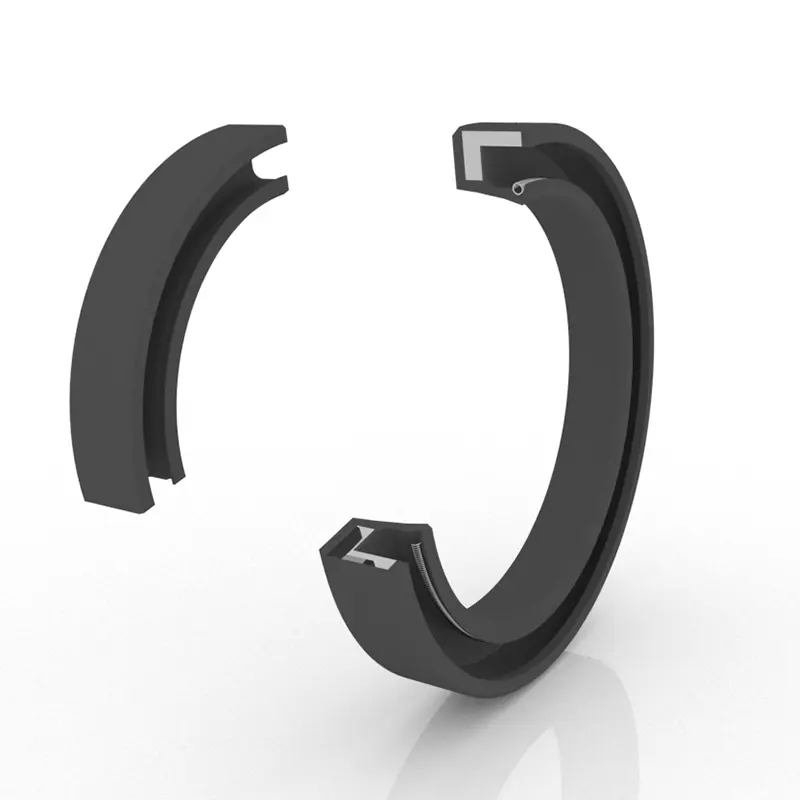

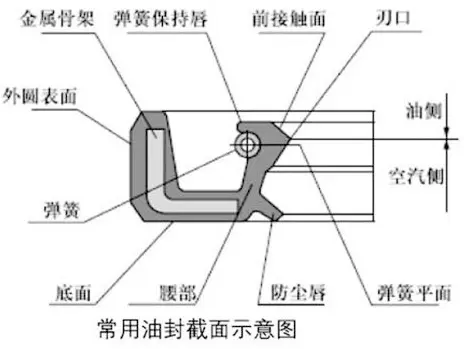

Структура за бртвљење скелета састоји се од три дела: заптивање тела, ојачавајући костур и самотезарупљење завојнице. Тело заптивања је подељено на дно, струк, врхунску и заптивну усницу према различитим деловима. Обично унутрашњи пречник печата скелета у слободном стању је мањи од пречника осовине и има одређене "износе сметњи". Стога, када се у нафту убаци у седиште уља и осовину, еластичну силу ивице заптивања уља и силе контракције завојнице пролеће производе радијалну стезну силу на осовини, чиме се добија најбољи ефекат заптивања.

ТХЦТЦН Двоструки заптивач за уље има укупни дизајн костура отпоран на притисак, са малим деформацијом усне и користи се за заптивање ротирајућих осовина у ситуацијама изложених притиску.

Карактеристике и апликације производа:

Ротирајућа осовина заптивне заптивне структуре и захтеве за усне осовине

1. Материјал осовине: Обично се користе карбонски челик и нехрђајући челик. Цхроме плоча се користи по великом брзини, ХРЦ40-45.

2 Дизајн ротирајуће осовине и утора: Површина осовине је глатка и уклоњени су бурри. Ознаке за прераду спиралних ће произвести ефекат пумпе и проузроковати цурење. Препоручује се брушење инсталационог дела заптивача уља са површинском храпавошћу РА0.1-0. И постаје глатко док се брзина повећава.

За потребе инсталације и демонтаже, осовина и утор морају се прехранити или заокружити. Као што је приказано на сликама 1 и 2.

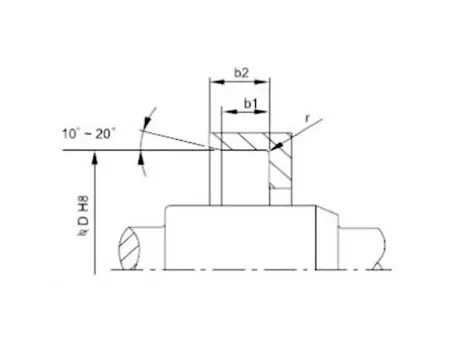

Слика 1 Гроове Цхарумфер дизајн

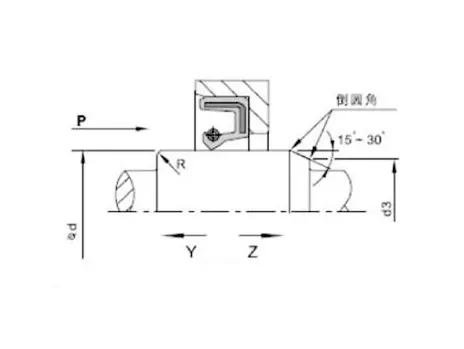

Слика 2 Дизајн ротирајућег вратила

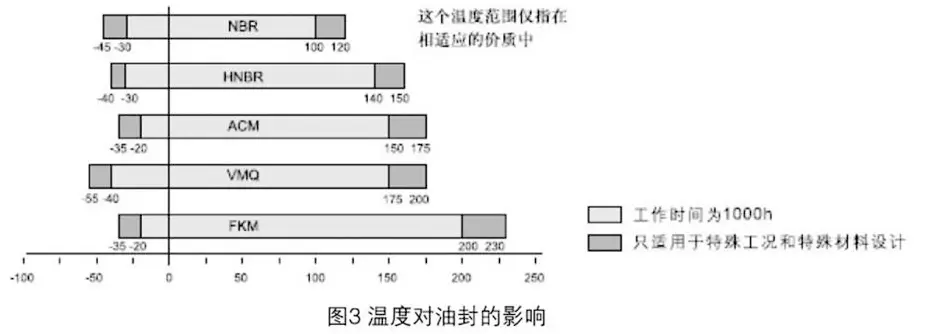

Постоје десетине фактора који утичу на ефекат заптивача ротирајуће бртве усне осовине. Поред материјала и структуре самог печата уља, други фактори као што су средње, температуре, притисак, подмазивање, брзина, храпавост итд. Такође директно утичу на ефекат заптивања, а ови фактори често међусобно комуницирају. Следећи графикон је само за корисничку референцу.

Инсталација ротирајуће заптивке усне осовине: пажљива инсталација је предуслов за бртвљење уља да добро ради.

Дијаграм инсталације (уградња шупљине)
Тачан начин инсталације	Применљиви услови рада	Погрешан начин инсталације
	Применљиво је само када је крајње лице заптивача уља исперите са крајњим лицем шупљине. Када се уређај за прешање брзо креће, заптивач нафте треба да буде постављен директно, у противном се може притиснути.
	Погодан је за ситуацију да је крајње лице печата нафте мањи од крајњег лица шупљине. Када се уређај за прешање креће брже, заптивач нафте такође може бити добро постављен. Међутим, ова врста самог структурног мековања нема радијалног позиционирања, тако да је аксијално вертикалност равне плоче и притиска осовина притиском на притисак да достигне одређену тачност.
	Применљиво на ситуацију у којој је крајње лице печата уља мањи од крајњег лица шупљине. Када се притисак уређај брзо креће, потребно је осигурати да се заптивач нафте правилно постави, у противном се може притиснути.
	Погодан је само за одржавање или једноставне услове за инсталацију без опреме под притиском. Пошто поступак инсталације не може бити апсолутно једнообразно притиснут, неминовно ће се догодити различити проблеми у инсталацији. Углавном је спречити радијално одступање током инсталације, што може проузроковати деформација печата нафте или оштећења гуменог екструзије на делу парења уља (спољни круг) изазване паузи током инсталације. Стога се ова метода инсталације углавном не препоручује.

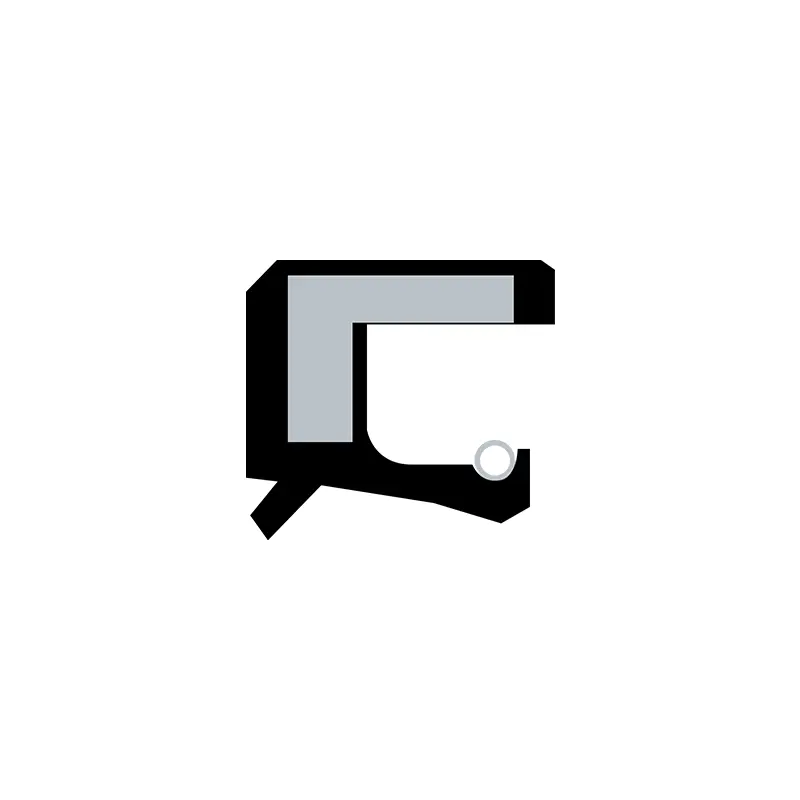

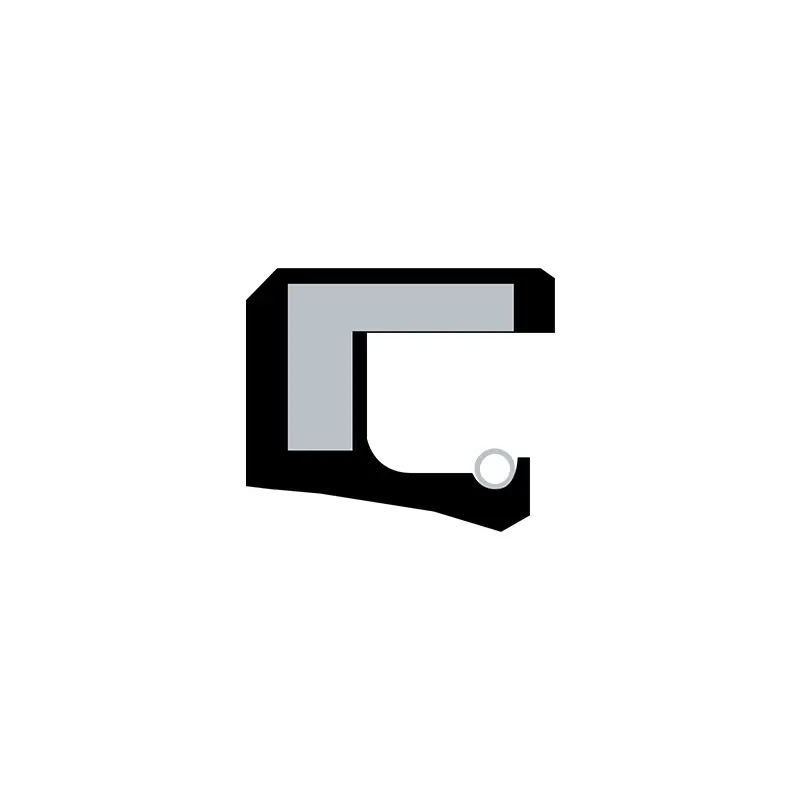

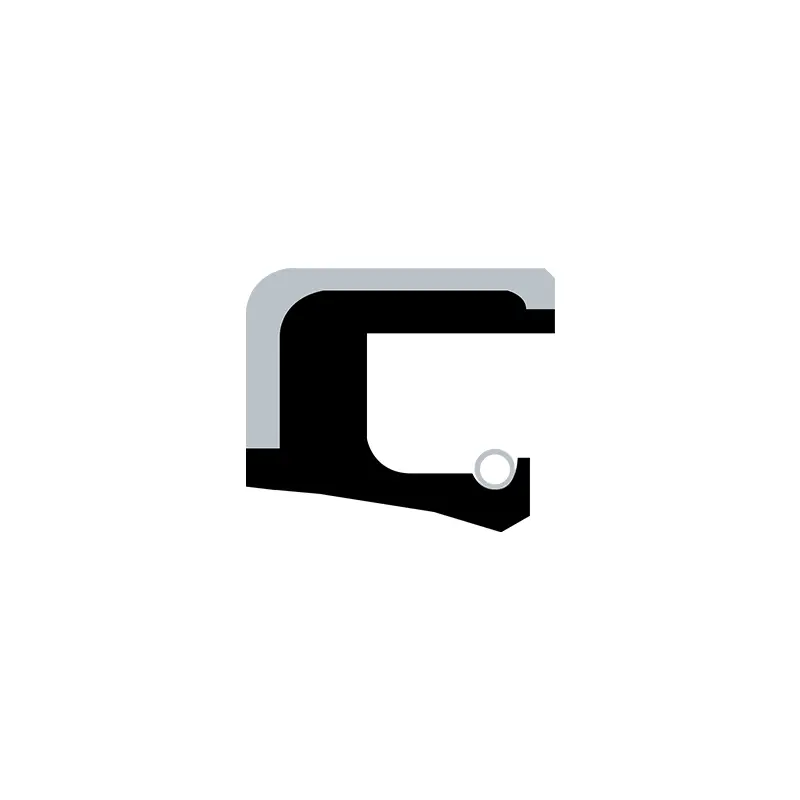

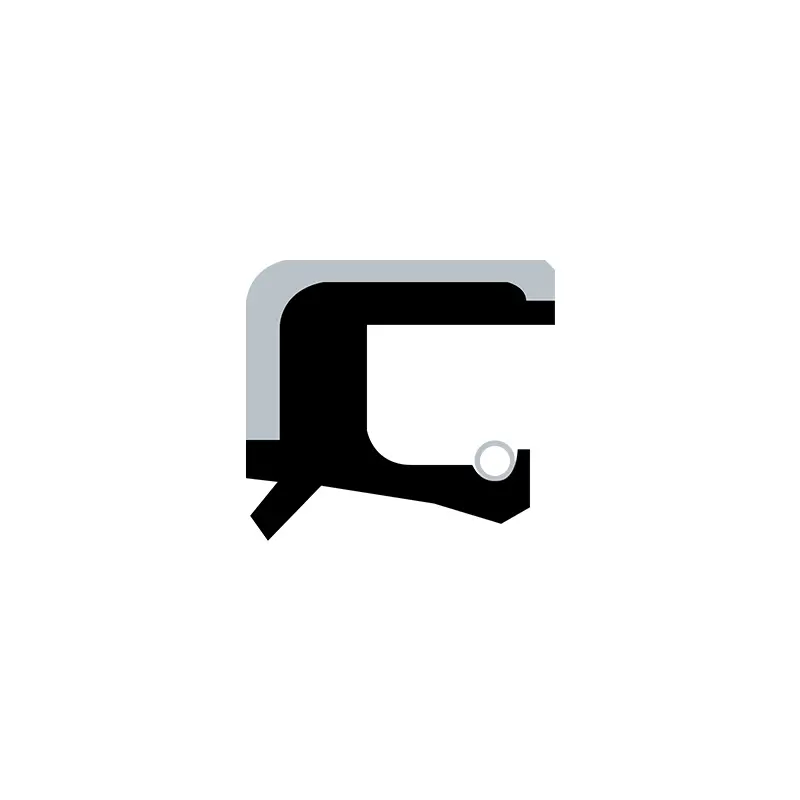

ТЦ / СЦ / ТБ / СБ уљане бртве:

Облик пресека	Модел	Примена	Притисак	Температура	Брзина	Средњи	Материјал

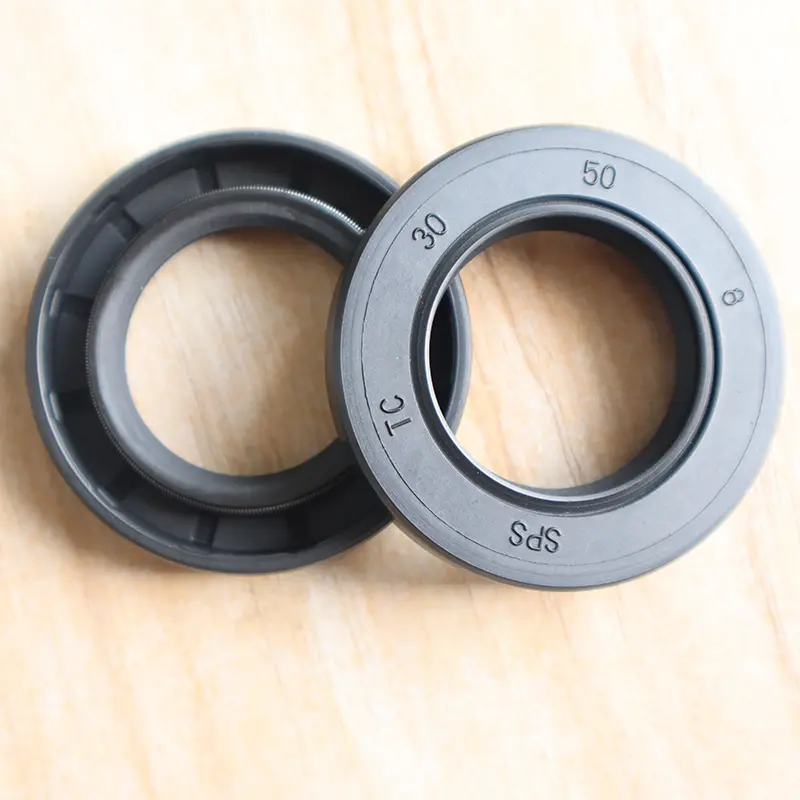

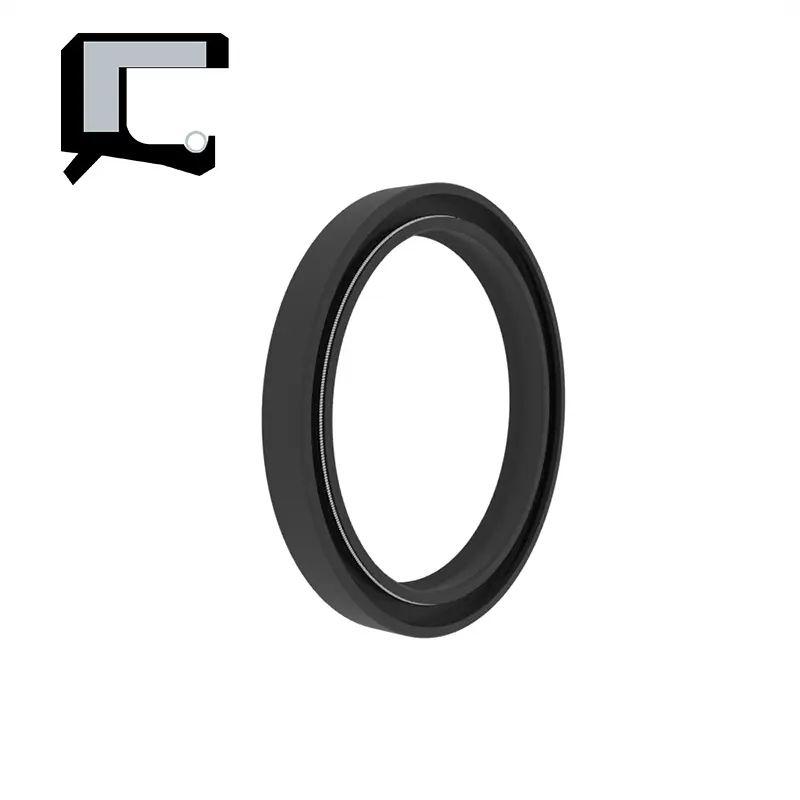

	Тц	Заптивање, отпоран на прашину	0.03МПА	-30 ~ + 160	20м / с	Подмазивање уља, маст	НБР / ФКМ + карбонски челик
	Одбити	Заптивање

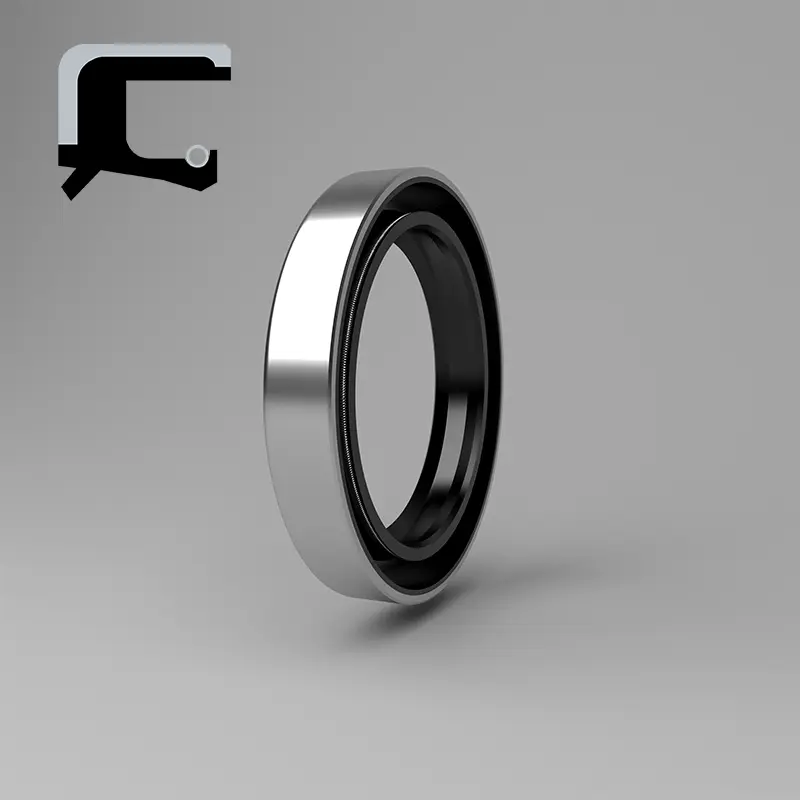

	Тб	Заптивање, отпоран на прашину		-30 ~ + 100	25м / с	Вода, уље, маст	НБР + карбонски челик

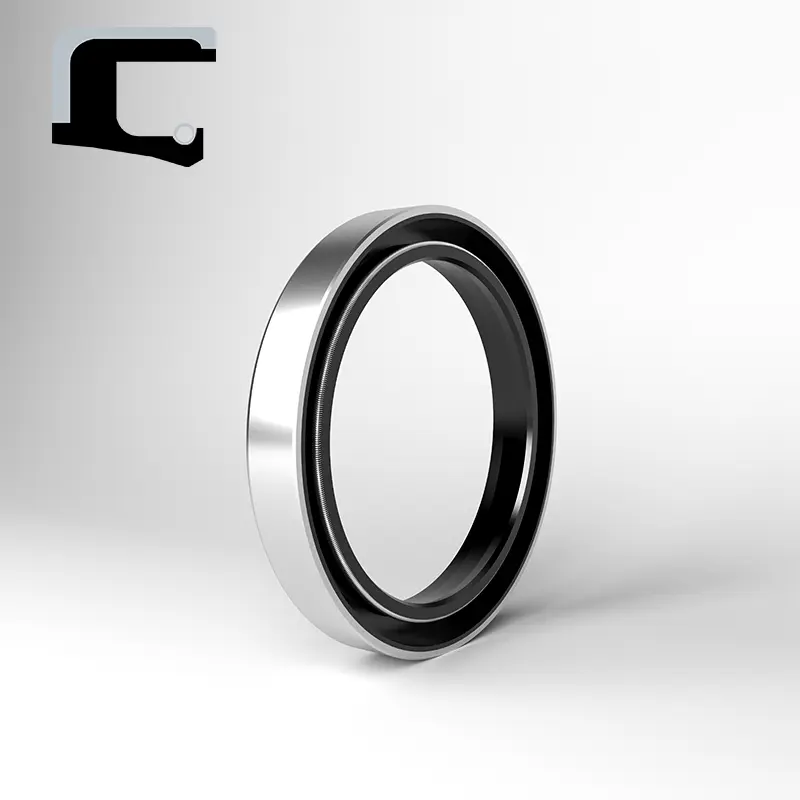

	Сб	Заптивање
