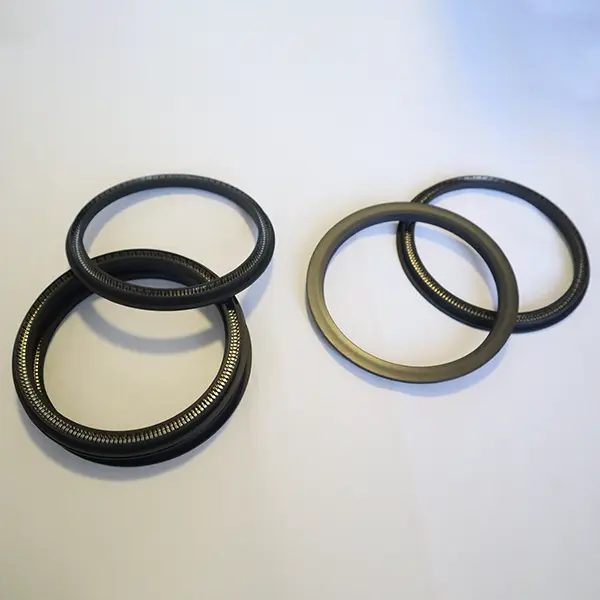

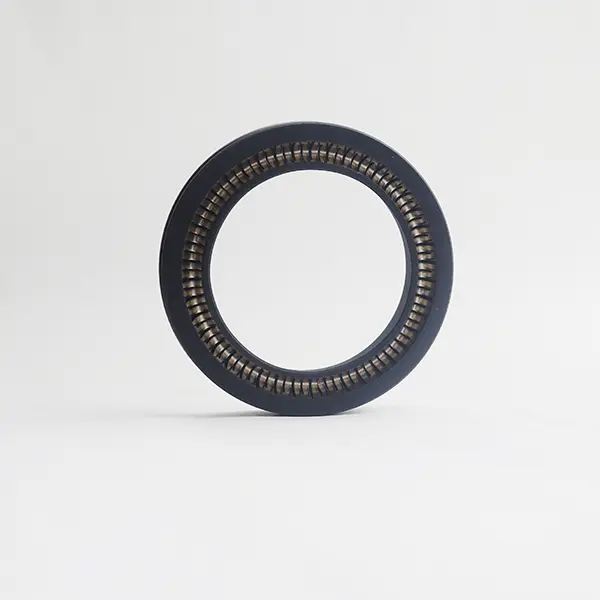

Међу ротационим пролећним бртвама, углавном постоје две врсте: РЦ2055 и РЦ2056. Руицхен Сеалс проучавао је развој и производњу бртвих производа дуги низ година. Према различитим ситуацијама и различитим потребама, усавршили су детаљније дизајне.

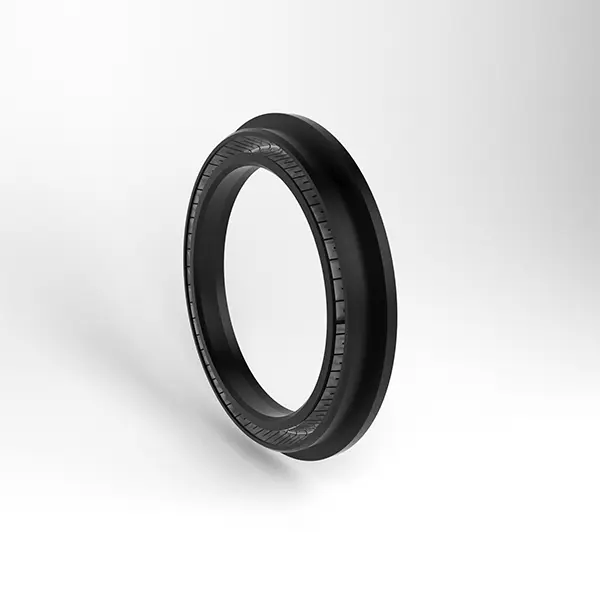

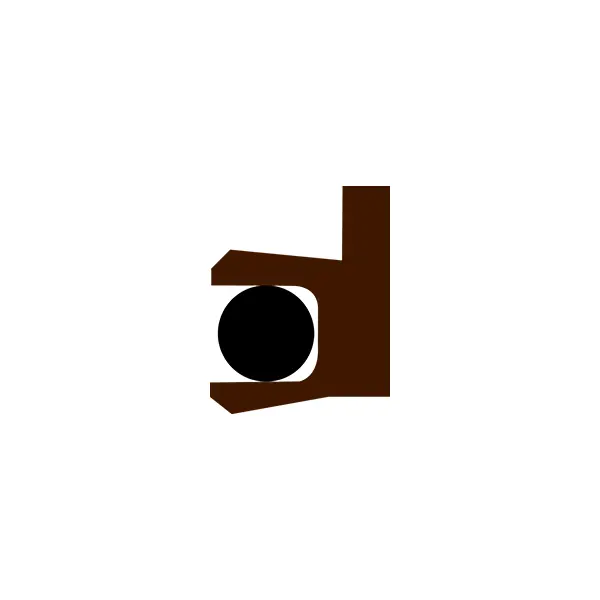

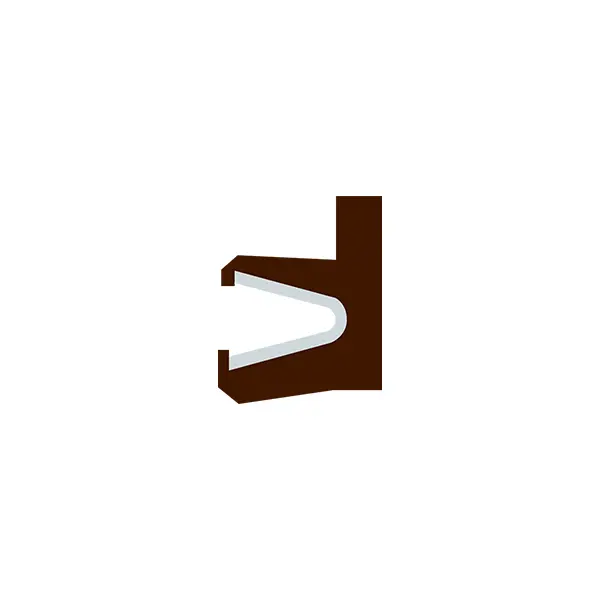

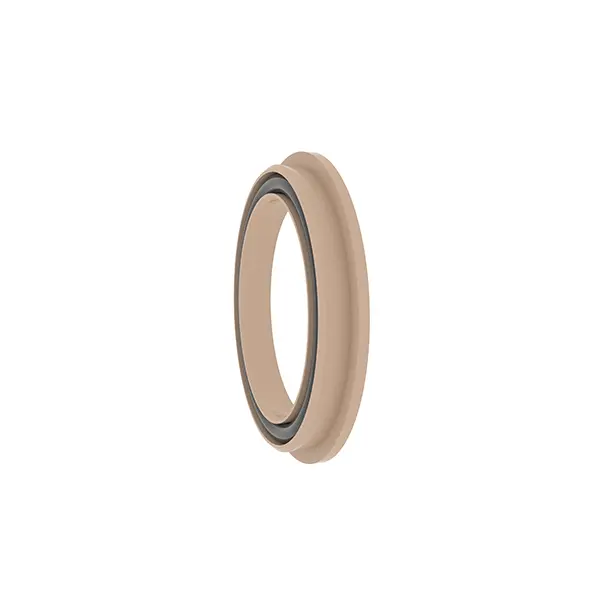

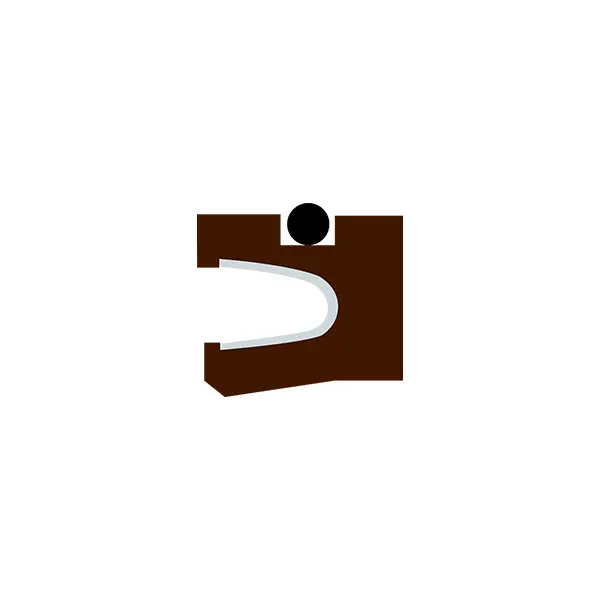

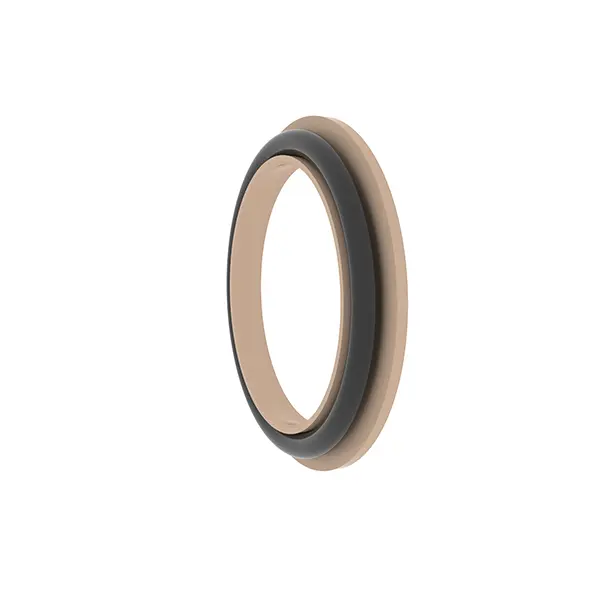

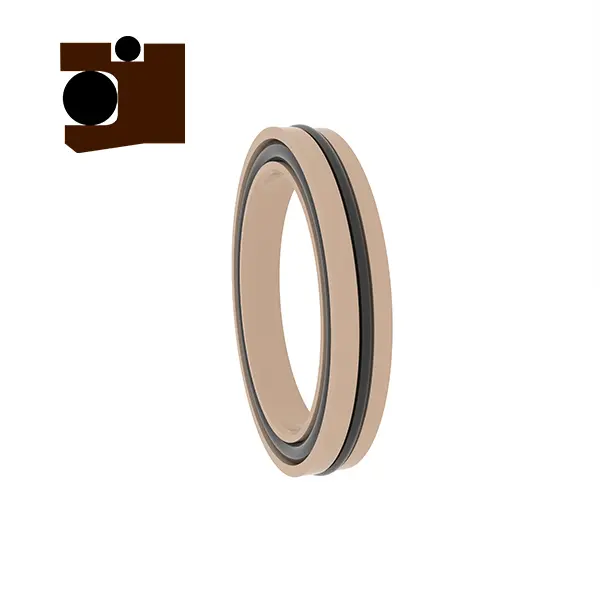

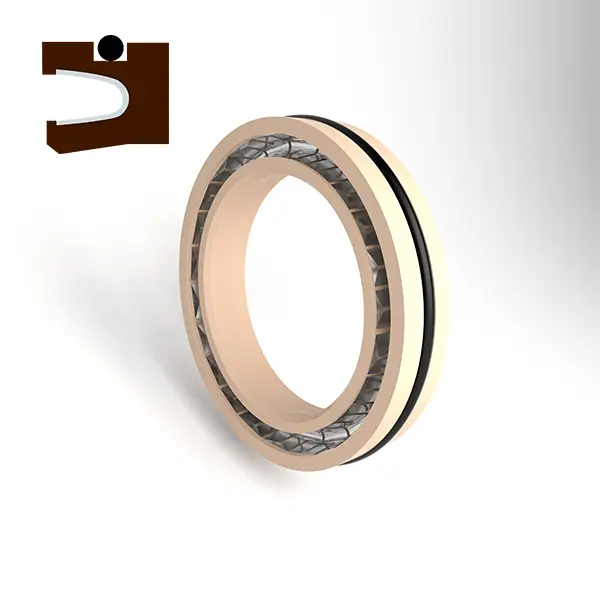

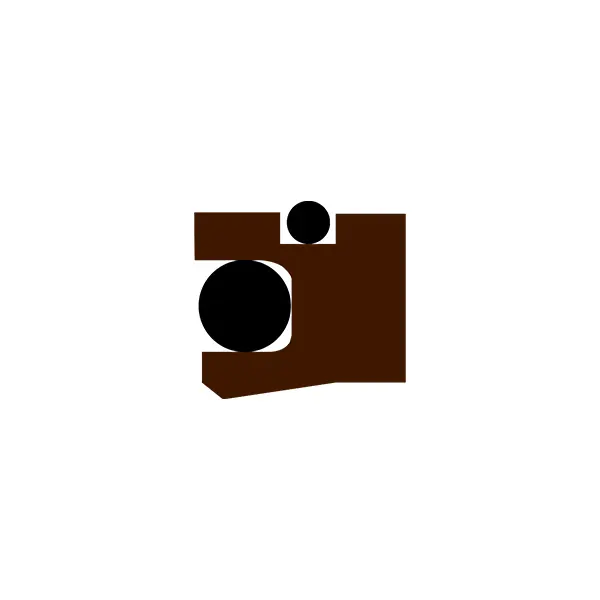

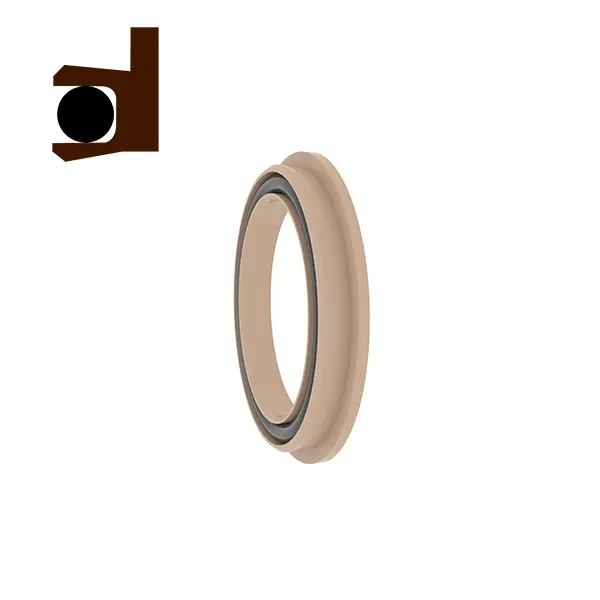

РЦ2055 је ротациони пан-утикач, РЦ2055-Б је ротациони назубљени печат, а РЦ2055-Ц је ротационо комбиновано бртва у облику слова И. Громови тројице су заменљиви. То су високе функцијске бртве са недириректним притиском који се примењују на ротирајуће осовине. Међу њима је РЦ2055 Ротари Пан-Плуг заптивач састоји од нехрђајућег челичног опруга и пластике са високим функцијама. Када користите РЦ2055-Б и РЦ2055-Ц, потребно је разумно одабрати одговарајуће еластомерне материјале.

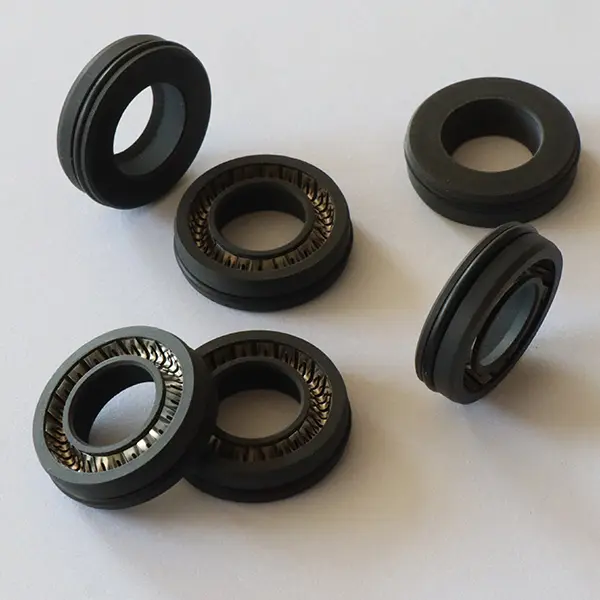

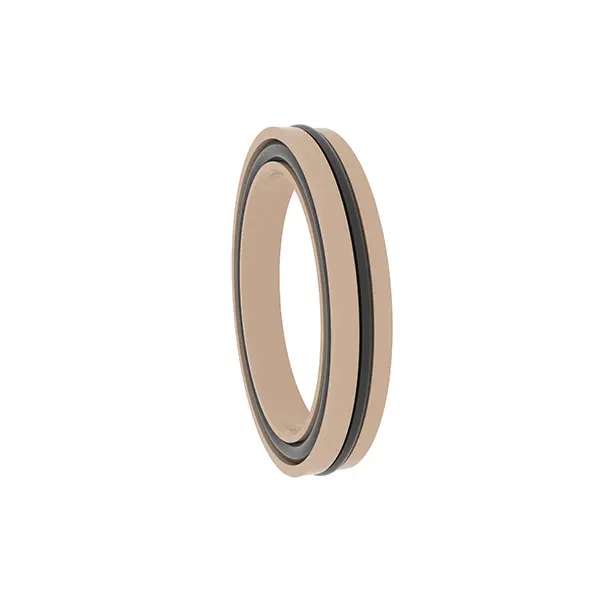

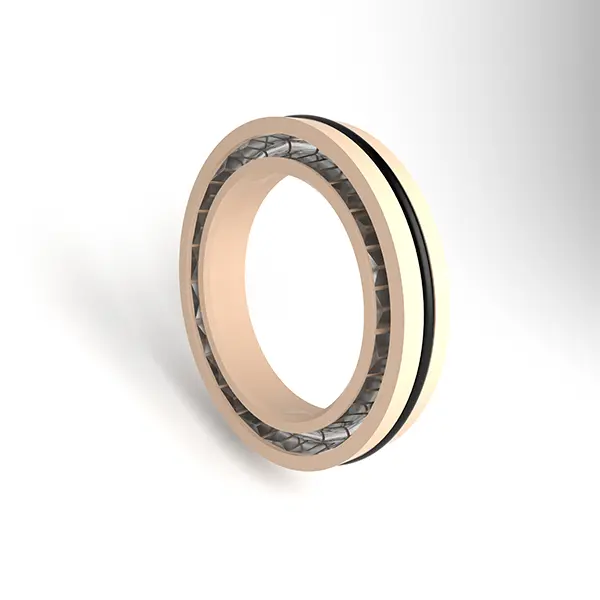

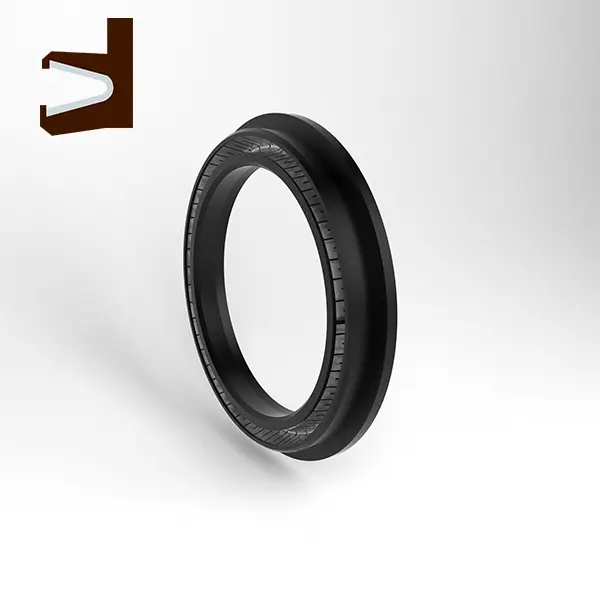

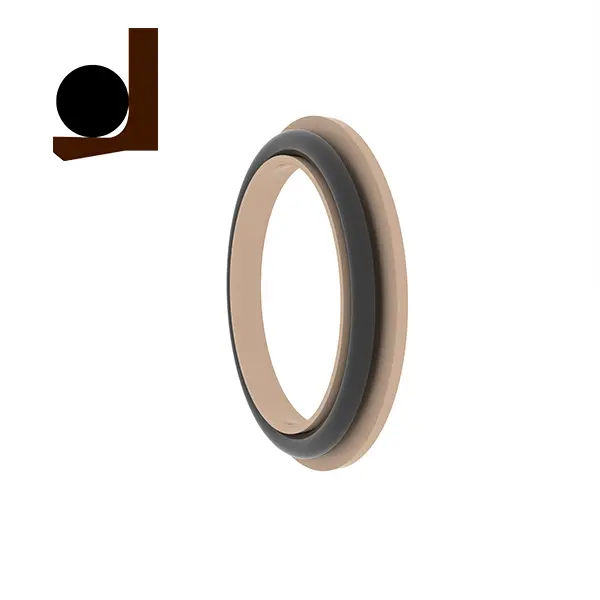

РЦ2056 је ротациони пан-утикач заптивача, а РЦ2056-Б је комбинована печата ротационе и у облику слова И. Громови се такође могу замјенити. Такође је погодан за употребу у ротирајућим осовинама. Међу њима је РЦ2056 Ротари Плуг-Плуг заптивача састоји се од нехрђајућег челичног опруга и високе функцијске пластике. Када користите РЦ2056-Б и, потребно је разумно одабрати одговарајуће еластомерне материјале.
Карактеристике и апликације производа:
Карактеристике производа:
Високих перформанси: СПРИНГЕ од нехрђајућег челика и пластике са високом функцијом су комбиноване како би се осигурало одлично заптивање и издржљивост.
Помен за промену: Дизајн производа у серији је иста, што омогућава заменљивост и флексибилно прилагођавање различитим радним условима.
Широко применљиво: Погодно за једносмјерно заптивање притиска ротирајуће осовине како би се задовољили разнолики индустријских потреба.
Опционални еластомери: РЦ2055-Б, РЦ2055-Ц и РЦ2056-Б подржавају избор одговарајућих еластомерних материјала према условима рада за побољшање прилагодљивости.
Сценарији апликације:
Једносмјерно заптивање притиска ротирајуће осовине погодно је за индустријска опрема, инжењерске машине, хидрауличне системе итд.
Наврата у којима је потребна заптивање високог функције, као што су петрохемикалије, енергетска опрема, тешка машина итд.
Техничке предности:
Спрингс од нехрђајућег челика пружају стабилну радијалну силу да осигурају дугорочни ефекат заптивања.
Комбинација високошколске пластике и еластомерних материјала погодна је за услове високог притиска и велике брзине.
Измењиви дизајн Гроове поједностављује инсталацију и одржавање и смањује трошкове употребе.
Предлози употребе:
Изаберите одговарајући модел заптивача и еластомерски материјал према одређеним условима рада.
Осигурајте да је утор чист током инсталације како би се избегло оштећење заптивача.
РЦ2055
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак (МПа) | Температура (℃) | Брзина (м / с) | Средњи | |||
| ≤35 | РЦ2055 | РЦ2055-Б / Ц | РЦ2055 | РЦ2055-Б | РЦ2055-Ц | Скоро сви течни и гасни медији |
| -200 ~ + 250 | -35 ~ + 250 | <2м / с | <6м / с | <2м / с | ||
Избор материјала
1. Поклањање о-прстена материјала могу се одабрати: РО1 нитрилна гума (НБР), РО2 флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд.
3. Пролеће од нехрђајућег челика: В-у облику В-у облику.
Примјер наређења
РЦ2055- 40-ПТФЕ4 + В Пречник осовине 40, заптивачку прстен материјал је ПТФЕ4, пролеће од нехрђајућег челика је пролеће у облику слова В
РЦ2055-Б-40-ПТФЕ4 + Р02 пречник осовине је 40, бртвљење прстенастих материјала је ПТФЕ4, подударање о-прстена је флуороруббер
РЦ2055-Ц-40-ПТФЕ4 + Р02 пречник осовине је 40, заптивни прстени материјал је ПТФЕ4, подударање О-прстена је флуороруббер

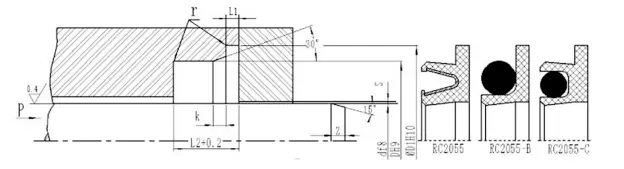

Табела параметара спецификације (све спецификације у распону параметра су доступне)
| Распон пречника рода Д Ф8 | Пречник утора ДХ9 | Пречник Гроове Д1Х10 | Дубина ивице Л1 | Гроове ширина Л | Увоз Цхамфер К | Зрачење С мак | Дужина преноса | р макс | |
| 10МПА | 20мпа | ||||||||
| 5 ~ 19.9 | Д + 5 | Д + 9 | 0,85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Змин = 0.8л | 0.8 |
| 20 ~ 39.9 | Д + 7 | Д + 12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | Д + 10.5 | Д + 17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | Д + 14 | Д + 22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Напомена: Препоручује се да површинска тврдоћа ротирајуће осовине треба да буде ХРЦ ≥ 58.

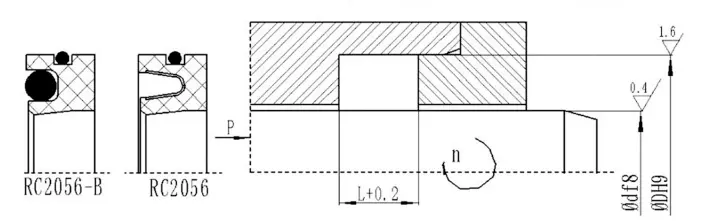

РЦ2056
Применљиви услови рада (граничне вредности не би требало да се појаве истовремено)
| Притисак (МПа) | Температура (℃) | Брзина (м / с) | Средњи | ||
| ≤2 | РЦ2056 | РЦ2056-Б | РЦ2056 | РЦ2056-Б | Скоро сви течни и гасни медији |
| -200 ~ + 250 | -35 ~ + 250 | <14м / с | <6м / с | ||
Избор материјала
1. Поклањање о-прстена материјала могу се одабрати: РО1 нитрилна гума (НБР), РО2 флуороруббер (ФКМ) итд.
2 Материјали за заптивање: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, УПЕ, ПК1, ПК2 итд. 3. Пролеће од нехрђајућег челика: В-у облику В-у облику.
Примјер наређења
РЦ2056-40 * 62 * 8-ПТФЕ4 + В Д * Д * Л, материјал за бртвљење је ПТФЕ4, а пролеће од нехрђајућег челика је В-облик у облику слова В. РЦ2056-Б-40 * 62 * 8-ПТФЕ4 + Р02 Д * Д * Л, материјал за бртвљење је ПТФЕ4, а одговарајући О-прстен је флуороруббер
