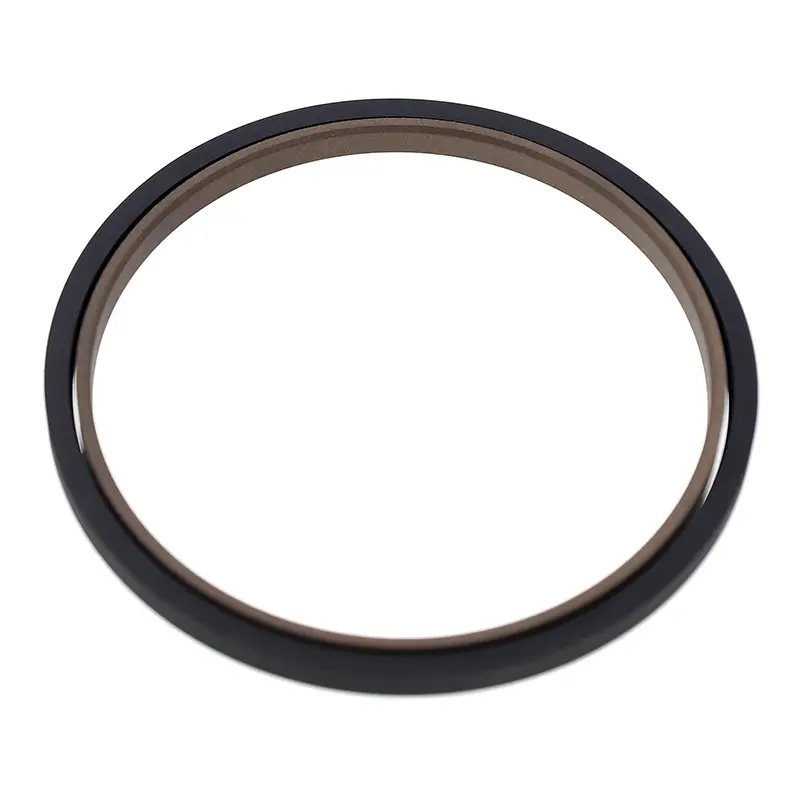

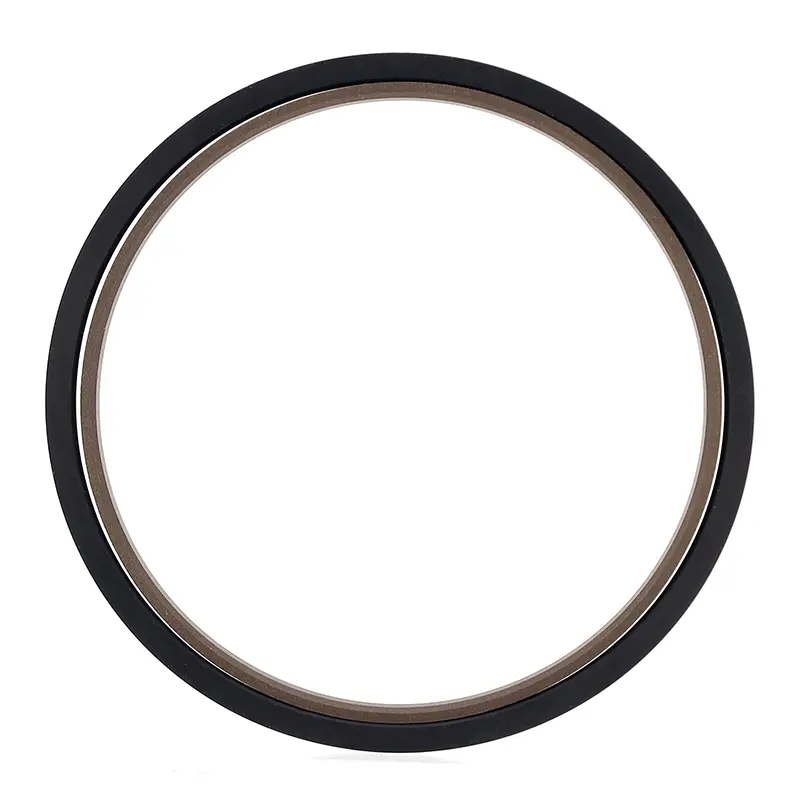

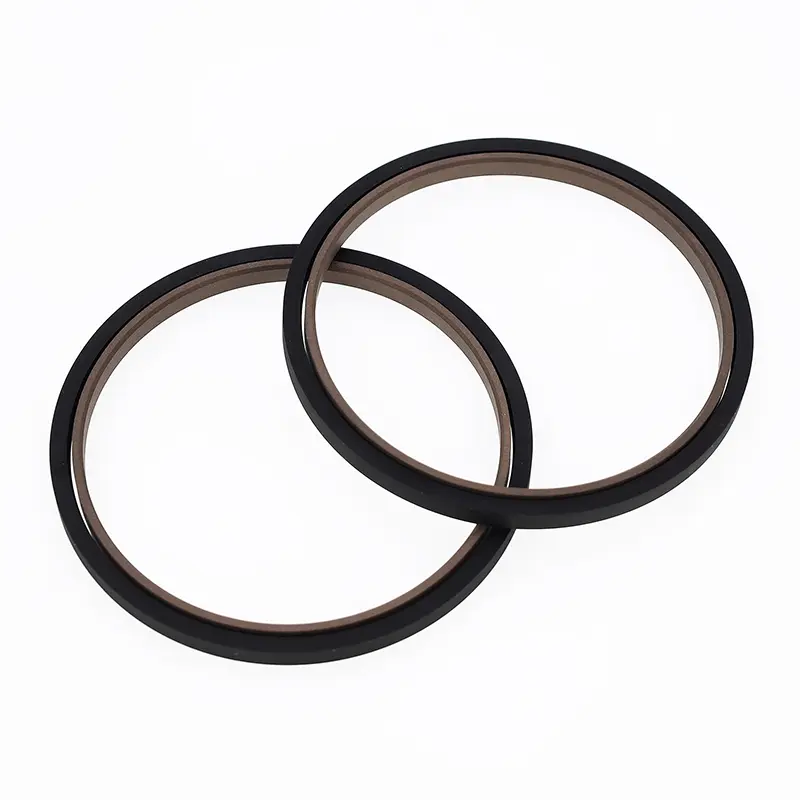

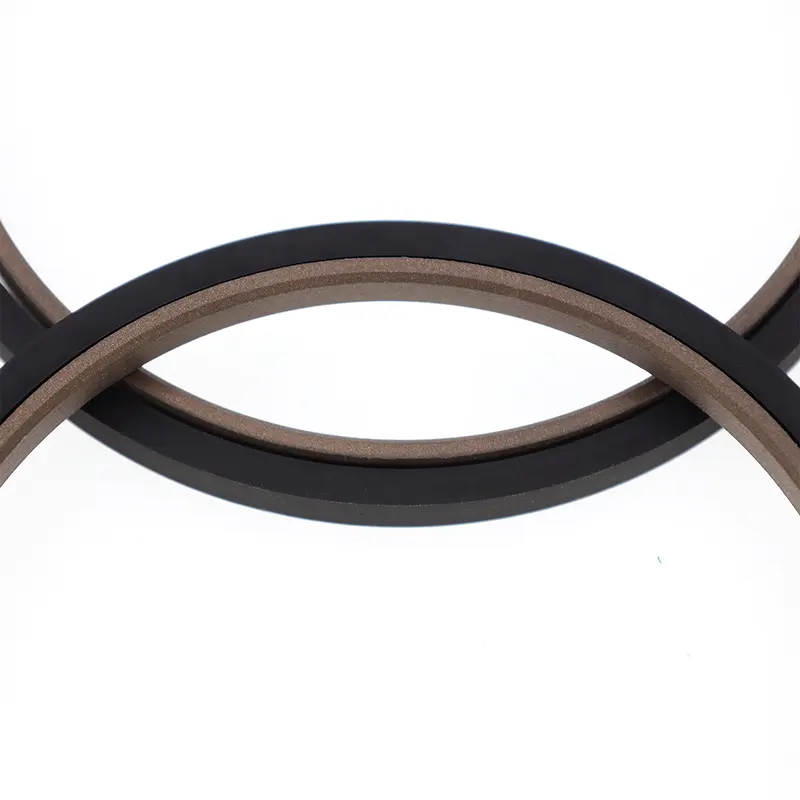

Правоугаона комбинована заптивка за клипњаче се састоји од правоугаоног заптивног прстена испуњеног ПТФЕ-ом и правоугаоног гуменог прстена. Погодан је за двосмерно заптивање под притиском у клипним хидрауличким и пнеуматским апликацијама. Правоугаони прстен обезбеђује радијалну силу и компензује хабање заптивног прстена. За пречнике шипке мање од 30 мм, треба користити дизајн са подељеним (отвореним) жлебовима.
Карактеристике:
1. Ниско трење, низак отпор покретања, глатко кретање, једнако динамичко и статичко трење, и без пузања;
2. Заптивка двоструке намене за хидрауличке и пнеуматске примене, погодна за двосмерно заптивање под притиском;
3. Дуг радни век, погодан за подмазивање без уља;
4. Компактан дизајн за једноставну инсталацију и одржавање.
Применљиви услови рада (екстремне вредности не би требало да се појављују истовремено)
|
Прессуре Мпа |
Температура ℃ |
Брзина м/с |
Средње |
Екструзиони јаз Смак |
|
≤40 |
-35~+100 (одговара правоугаони прстен НБР) |
≤4 |
Хидраулично уље на минералној бази, течност која успорава пламен (ХФА/ХФБ), вода, гас итд. |
0,4 (<25МПА) |
|
-20~+200 (одговара правоугаони прстен ФКМ) |
0,2 (<40МПА) |
Избор материјала
1. Доступни правоугаони материјали: Р01 нитрилна гума (НБР), РО2 флуорокаучук (ФКМ) итд.
2. Материјали заптивног прстена: ПТФЕ2, ПТФЕ3, ПТФЕ4 (погледајте опис материјала).
Пример наручивања

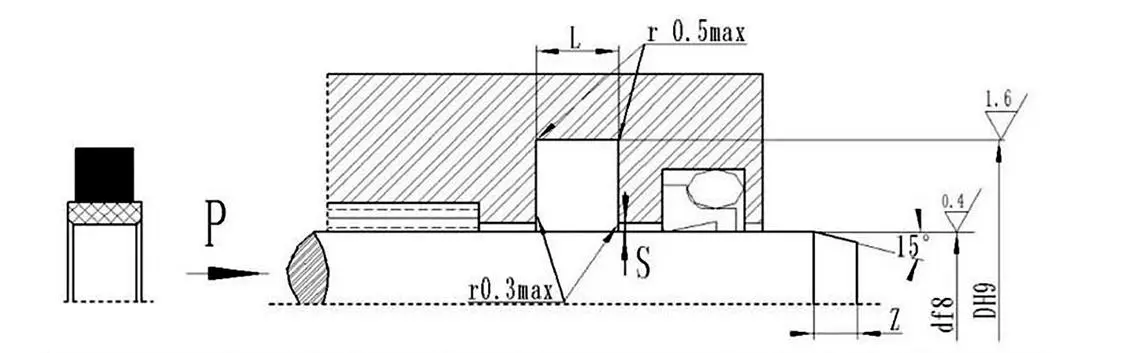

Наручите модел СПН-д*ДЛ-ПТФЕ3-Р01: Пречник шипке*Доњи пречник жлеба*Ширина жлеба
СПН модел ПТФЕ3 - Модификована шифра ПТФЕ материјала Р01 - Шифра материјала правоугаоног прстена
