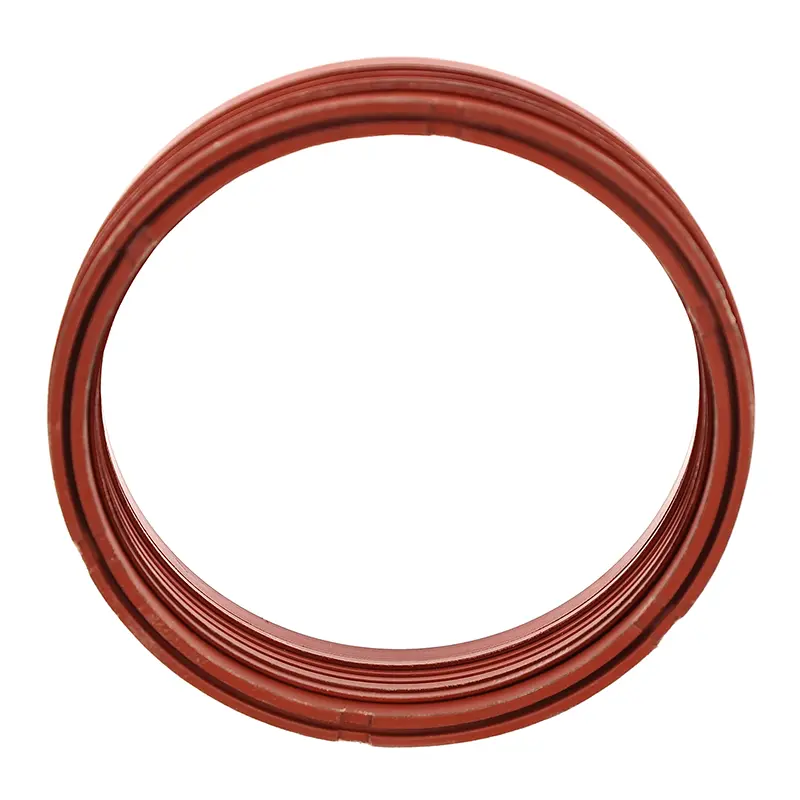

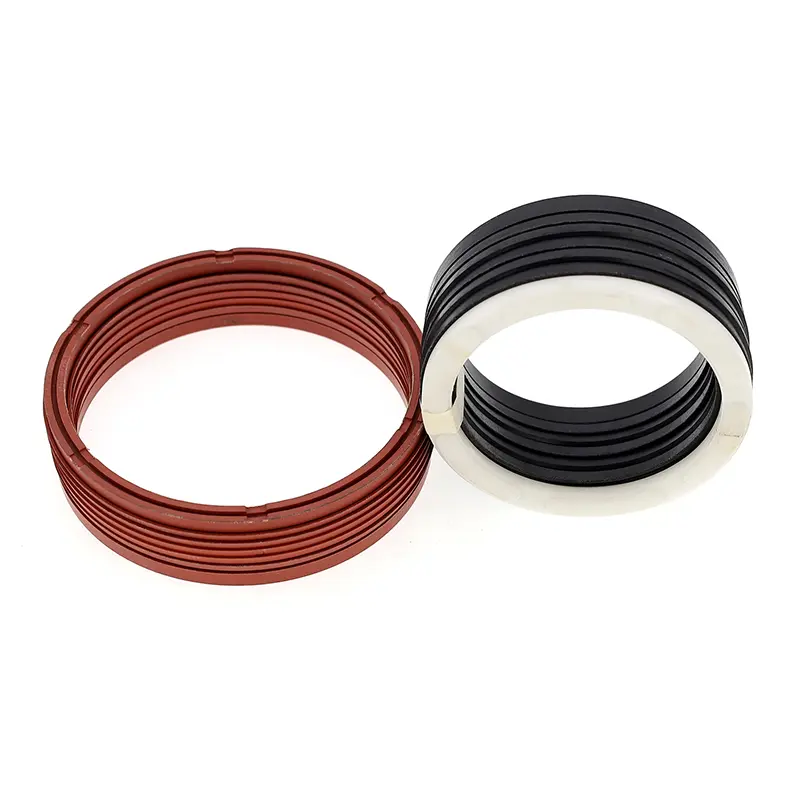

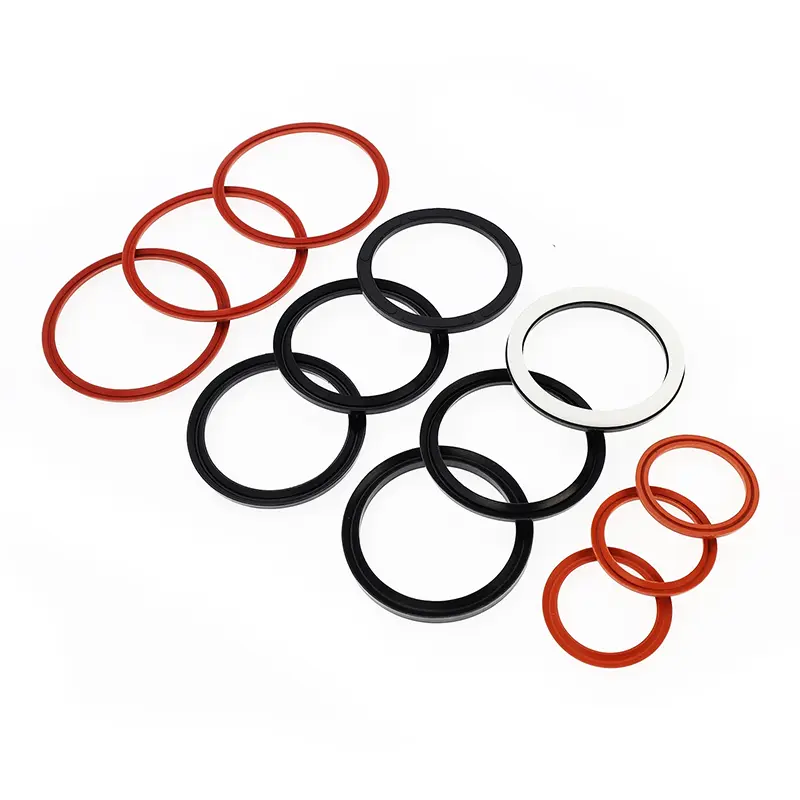

Комбинована заптивка у облику слова В за клипњаче се састоји од сета (од најмање три) заптивних прстена у облику слова В, компресионог прстена и потпорног прстена. Погодан је за једносмерно заптивање под притиском у клипним хидрауличним апликацијама. Приликом уградње мора се нанети маст компатибилна са заптивним материјалом. Не може се уградити у монолитни (затворени) жлеб.
Карактеристике:
1. Доступан је широк спектар материјала који омогућавају оптимално прилагођавање различитим применама.
2. Погодан за употребу у тешким условима рада, прилагођавајући се практично свим медијима и захтевним условима.
3. Дуг радни век, погодан за заптивке за подмазивање без уља (са одговарајућим избором материјала).
4. Подесиве перформансе заптивања и трење могу се постићи подешавањем заптивке, а аксијална димензија се може подесити додавањем или уклањањем заптивних прстенова у облику слова В.
5. Ефикасан чак и са лошим квалитетом површине заптивања.
Применљиви услови рада (екстремне вредности не би требало да се појављују истовремено)
|
Прессуре Мпа |
Температура ℃ |
Брзина м/с |
Средње |
|||
|
≤60 |
-35~+100 (нитрилна гума или нитрилна платнена гума) |
-20~+200 (флуорогума или флуорогумена тканина) |
-200~+260 (ПТФЕ) |
≤0,5 (гума или гума ојачана тканином) |
≤15 (ПТФЕ) |
Скоро сви медији (разуман избор комбинације материјала) |
Материјали
1. Материјали за прстенове под притиском: ПТФЕ, нитрил-бутадиен каучук (НБР) тканина, флуоро-бутадиенска гума тканина, најлон, полиоксиметилен
2. Материјали В-прстена: ПТФЕ, нитрил-бутадиенска гума (НБР) тканина, флуоро-гума, флуоро-бутадиенска гума тканина, полиуретан
3. Материјали потпорних прстенова: нитрил-бутадиенска гума тканина, флуор-бутадиенска гума тканина, најлон, полиоксиметилен, ПТФЕ
Пример наручивања
|
Модел |
Материјал |
Применљиви обим |
Заптивање |
|
РЦ15-А |
В-прстен: НБР тканина, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, висок притисак |
Добро |
|
РЦ15-Б |
В-прстен: ФКМ тканина, притисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, висок притисак |
Добро |
|
РЦ15-Ц |
В-прстен: НБР, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и низак притисак |
Одлично |
|
РЦ15-Д |
В-прстен: ФКМ, потисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, средњи и низак притисак |
Одлично |
|
РЦ15-Е |
В-прстен: комбинација НБР+НБР тканине, притисни прстен, потпорни прстен: НБР тканина/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и високи притисак |
Врло добро |
|
РЦ15-Ф |
В-прстен: комбинација ФКМ+ФКМ тканине, притисни прстен, потпорни прстен: ФКМ тканина/ПТФЕ |
Висока температура, средњи и високи притисак |
Врло добро |
|
РЦ15-Г |
В-прстен, потисни прстен, потпорни прстен: ПТФЕ1/ПТФЕ2/ПТФЕ3/ПТФЕ4 |
Корозивни медији високе температуре и високог притиска |
Нормално |
|
РЦ15-Х |
В-прстен: ПУ, притисни прстен, потпорни прстен: ПУ/ПА/ПОМ/ПТФЕ |
Нормална температура, средњи и високи притисак |
Врло добро |

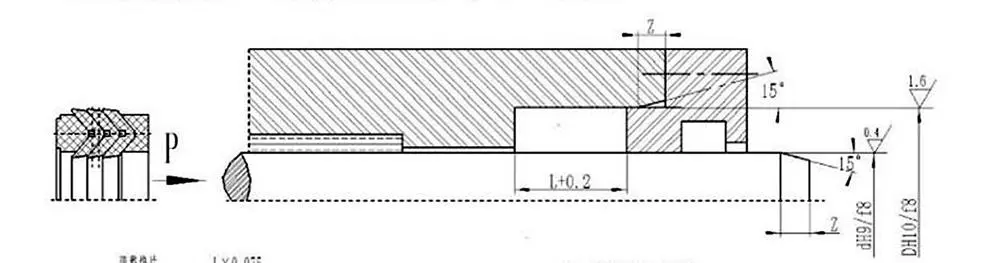

Прописи за уградњу скошења
|
Пречник шипке д |
Дужина ивице Змин |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
Заптивке у облику слова В могу се подесити у аксијалној димензији подешавањем заптивке како би се постигло оптимално заптивање и трење. Почетно хабање након дуготрајног рада може се продужити подешавањем аксијалних димензија. Препоручени дизајн за подесиву аксијалну димензију шупљине заптивке је 1,025Л, са опсегом подешавања од 7,5%Л.
