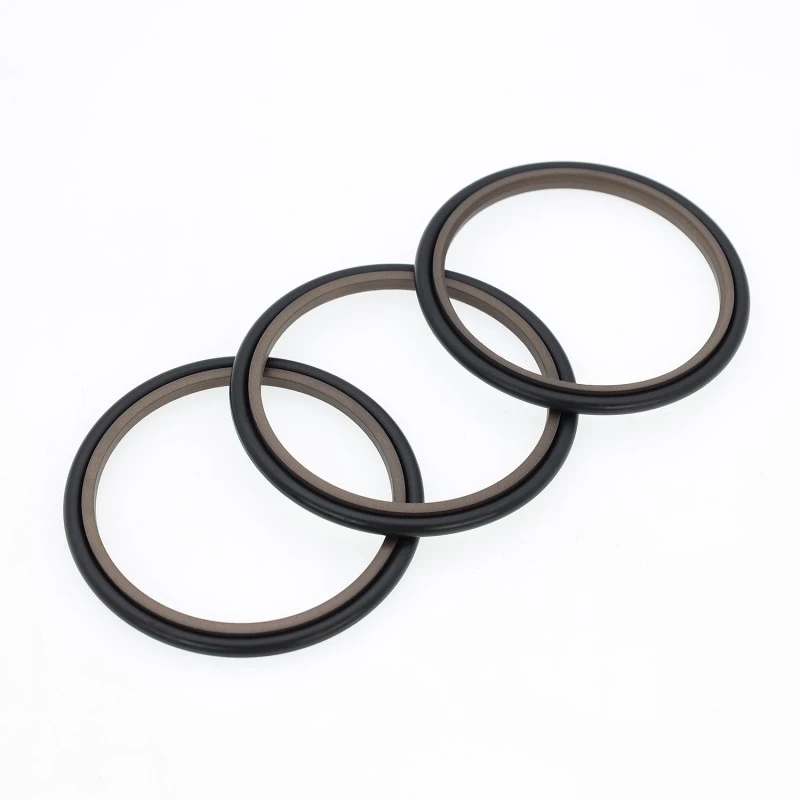

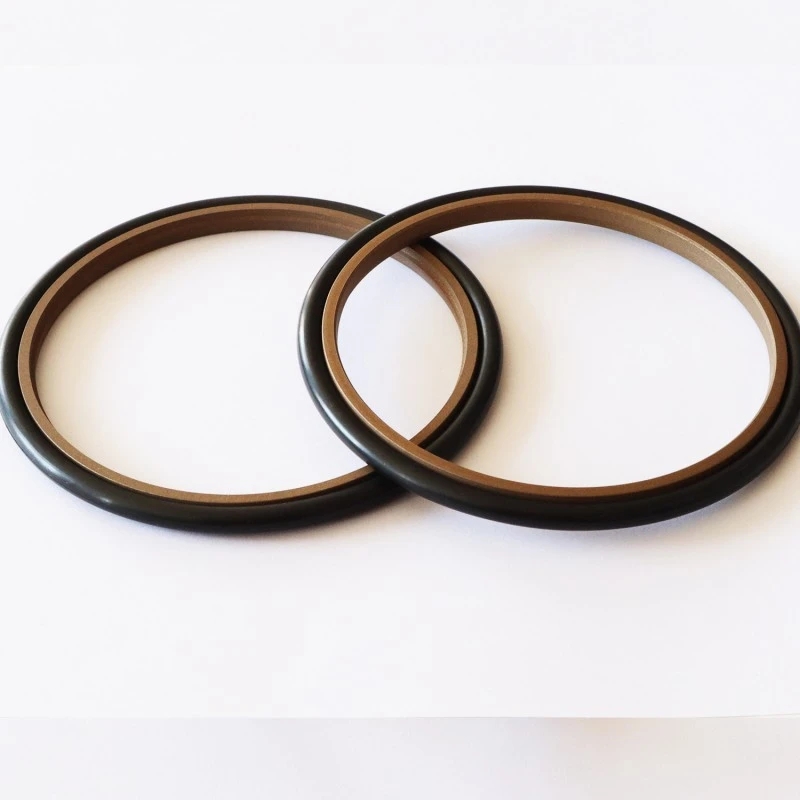

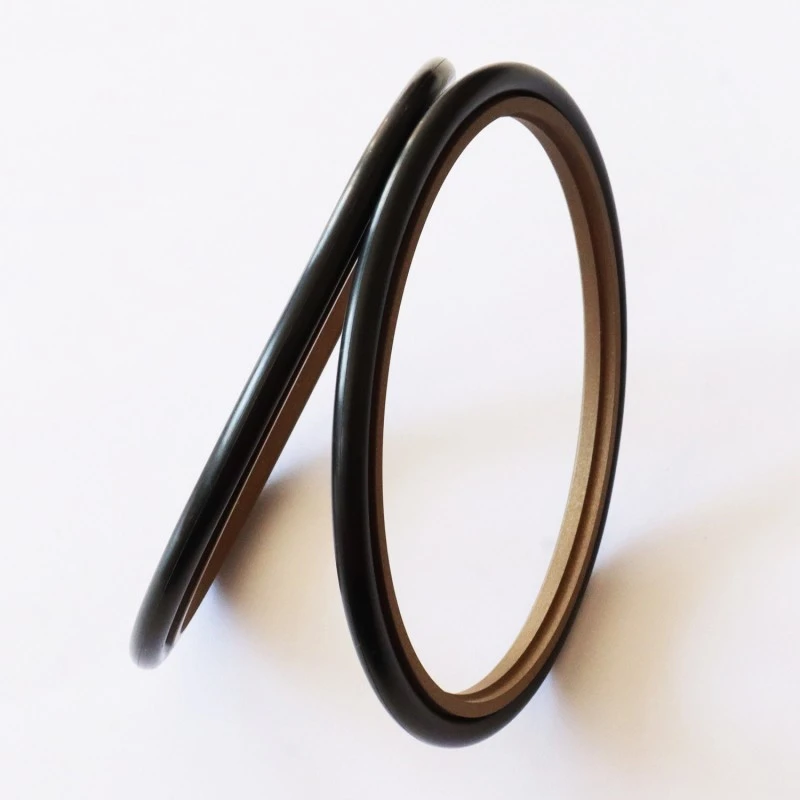

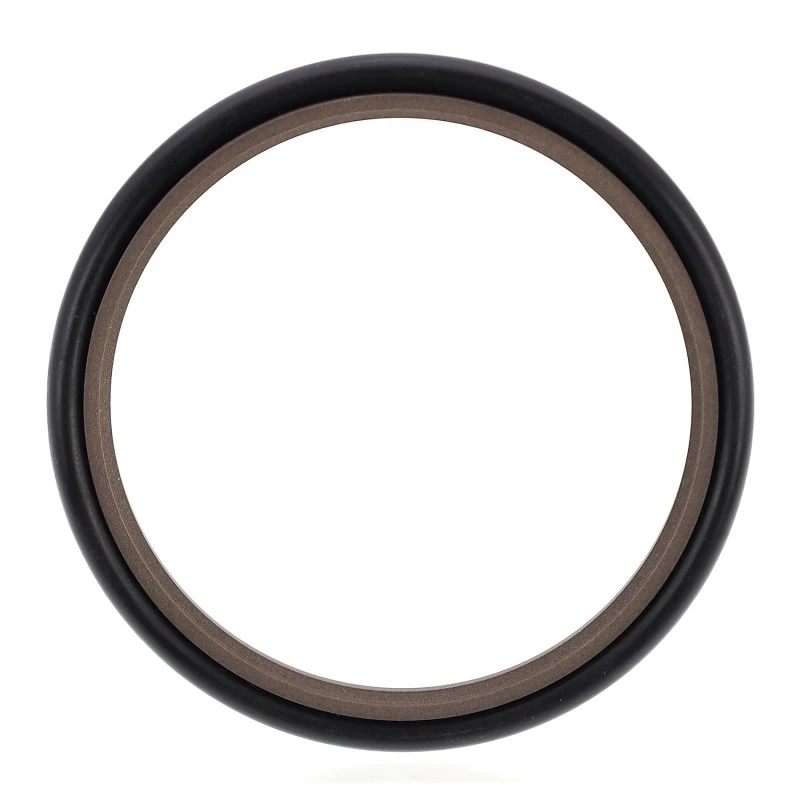

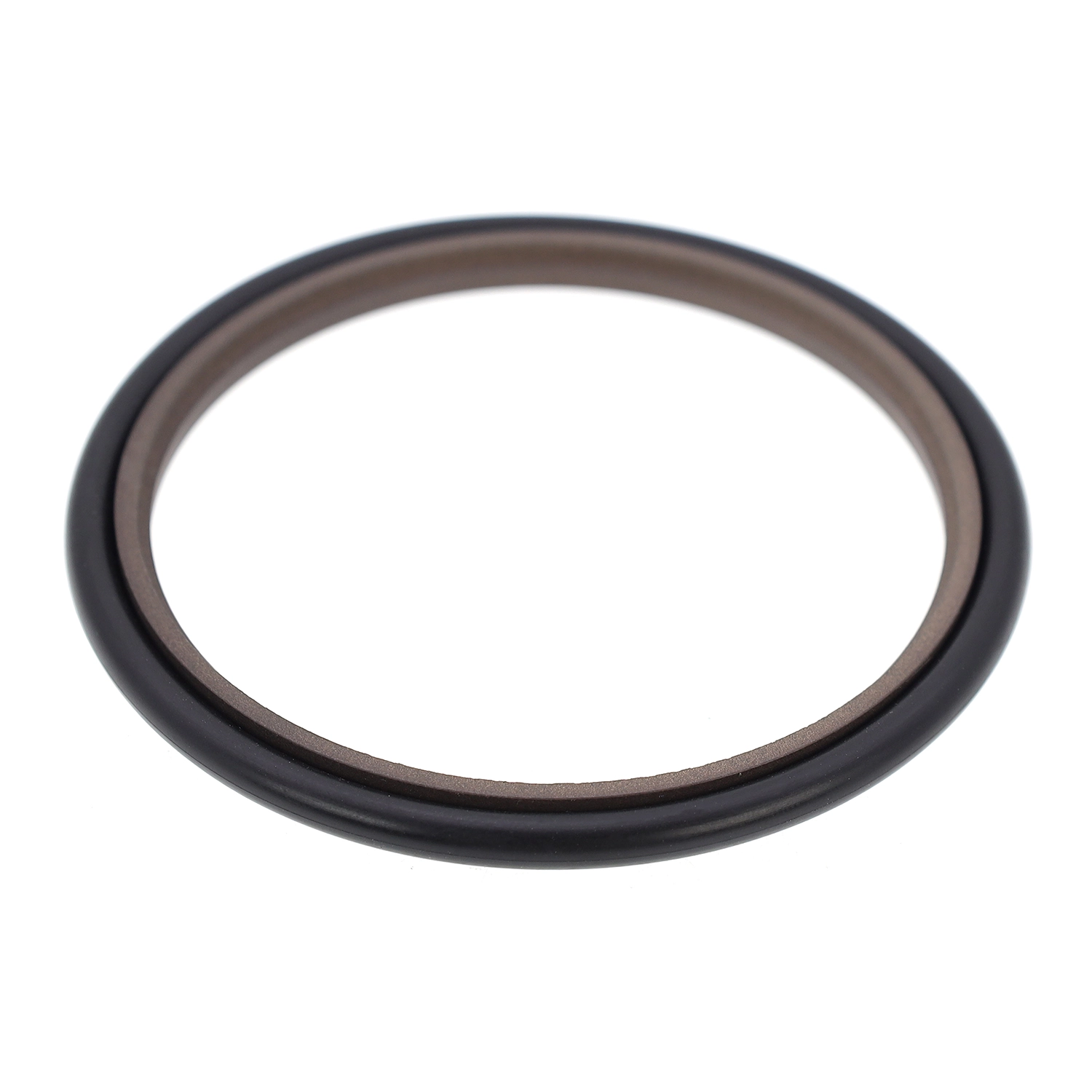

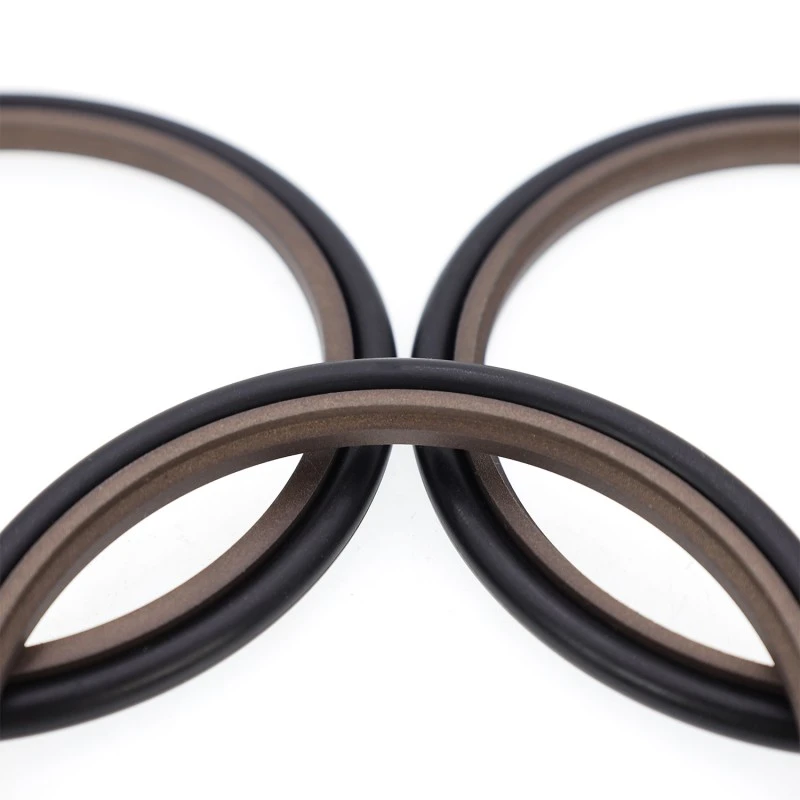

Степ Сеал се састоји од степенастог заптивног прстена испуњеног ПТФЕ-ом и О-прстена, погодног за једносмерно заптивање под притиском у клипним хидрауличким применама. О-прстен обезбеђује радијалну силу и компензује хабање заптивног прстена. Обично се користи у комбинацији са водећим прстеном. За пречнике шипке мање од 30 мм, треба користити дизајн са подељеним (отвореним) жлебовима.
Карактеристике:
1. Ниско трење, низак отпор покретања, глатко кретање, једнако динамичко и статичко трење, и без пузања;
2. Стабилност високог притиска под притиском и тешким условима;
3. Дуг радни век, погодан за заптивке за подмазивање без уља;
4. Погодно за заптивање медија ниске вискозности као што је вода;
Применљиви услови рада (екстремне вредности не би требало да се појављују истовремено)
|
Прессуре Мпа |
Температура ℃ |
Брзина м/с |
Средње |
|
≤60 |
-35~+100 (одговарајући О-прстен НБР) |
≤6 |
Хидраулично уље на минералној бази, течност која успорава пламен (ХФА/ХФБ), вода, итд. |
|
-20~+200 (одговарајући О-прстен ФКМ) |
Избор материјала
1. Доступни материјали за О-прстенове: Р01 Нитрил-бутадиен гума (НБР), РО2 Флуорубер (ФКМ) итд.
2. Материјали заптивног прстена: ПТФЕ2, ПТФЕ3, ПТФЕ4, ПУ, итд.
Пример наручивања
Наручите модел: РЦ11-40к55.1к6.3-ПТФЕ3-Р01
Модел наручивања: РЦ11-Б-40к55.1к6.3-ПТФЕ3-РО2 Модел: Пречник шипке к Пречник жлеба к Ширина жлеба ПТФЕ3 (Модификовани ПТФЕ) Шифра материјала: Р01, Р02 - Шифра материјала О-прстена
