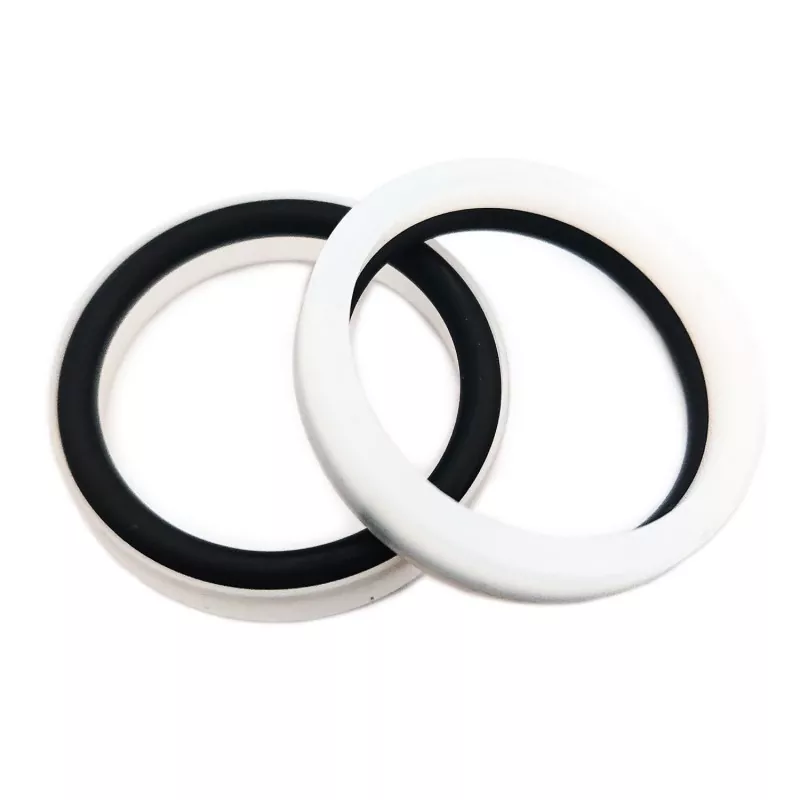

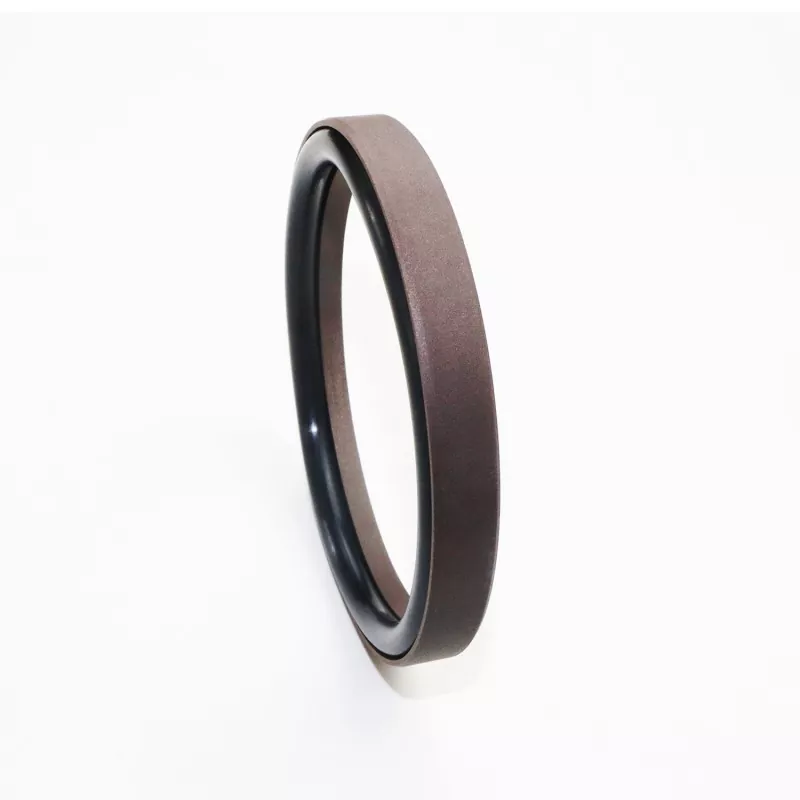

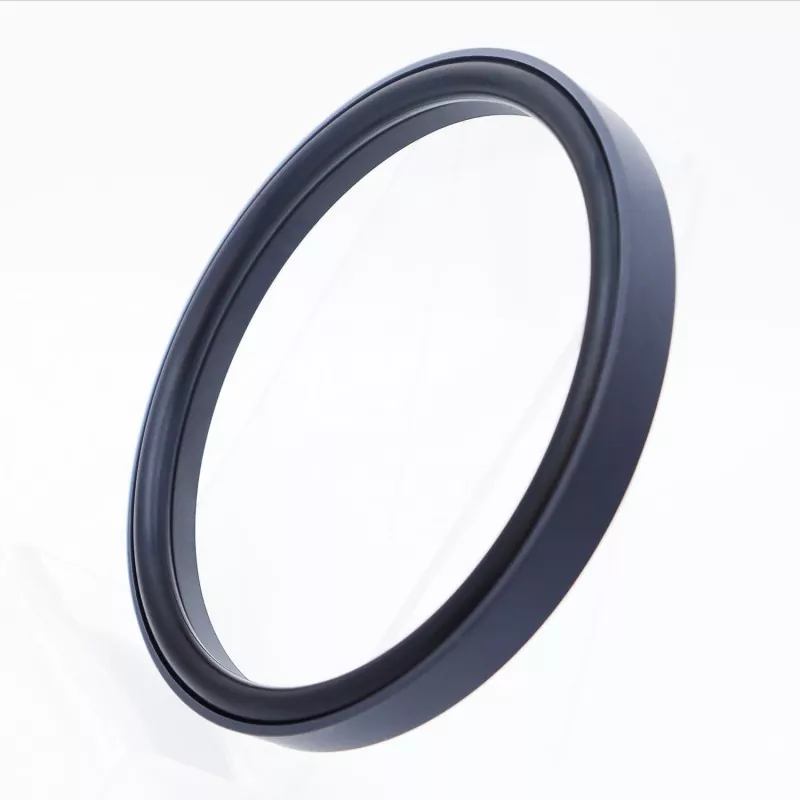

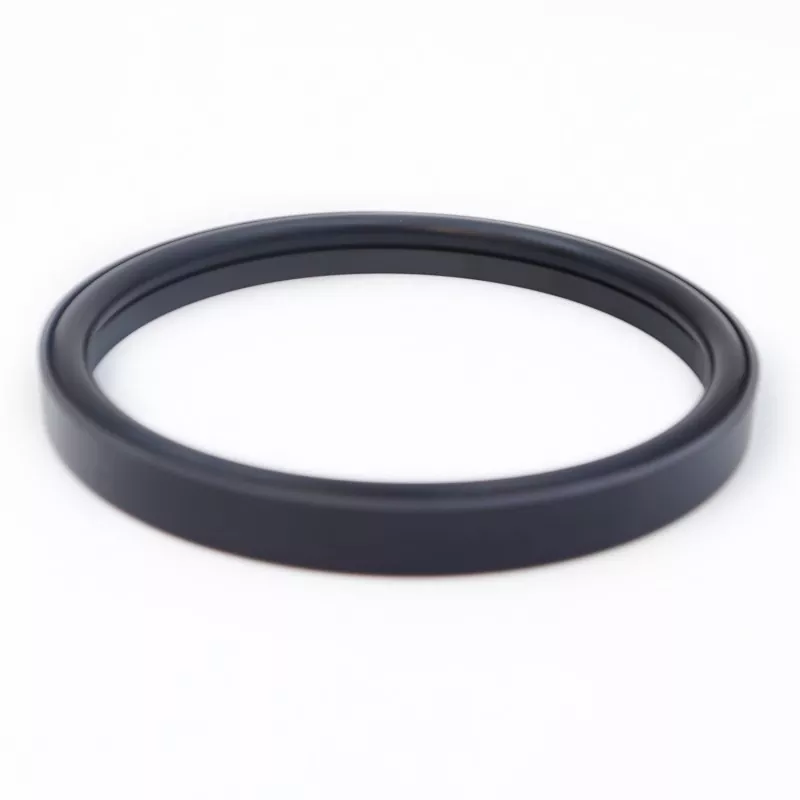

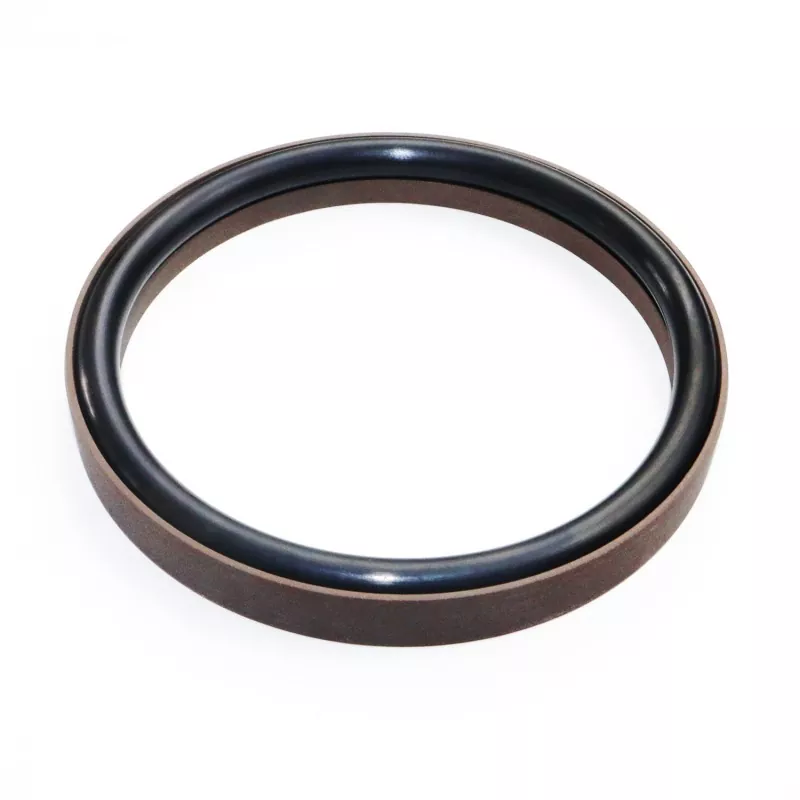

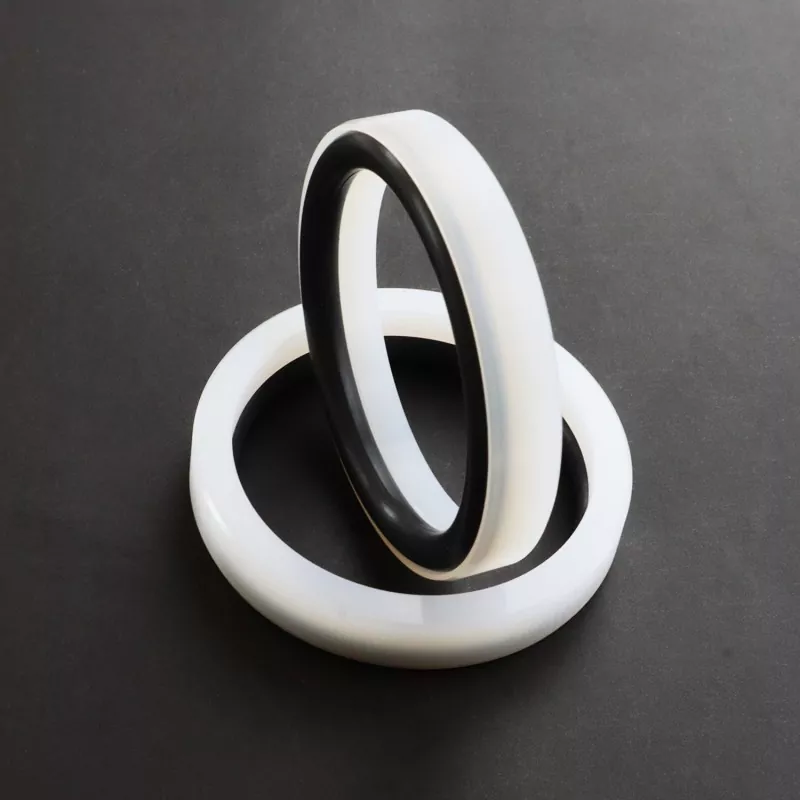

Комбинована заптивка са ојачаним степеницама за шипку (дизајнирана за ултрависоке притиске и апликације на бази воде) састоји се од ојачаног заптивног прстена под правим углом направљеног од ПТФЕ (или ПТФЕ композита) и гуменог О-прстена. Доступан је у серијама РЦ58 и РЦ59, у зависности од специфичног О-прстена који се користи (усаглашен са стандардом ГБ1235). Нуди перформансе ниског трења—обезбеђујући нулти отпор при покретању и глатко клизно кретање без клизања палице—и погодан је за дуготрајан рад у окружењима без уља, чиме се значајно смањује вероватноћа квара опреме и смањују трошкови одржавања.
Захваљујући оптимизованој дебљини заптивног прстена, заптивка делује ефикасно чак и када се користи са водом или другим медијима ниског вискозитета. Структурни дизајн ојачаног заптивног прстена такође повећава његову отпорност на високе и ултрависоке притиске. Генерално, овај заптивач се не може уградити у затворени жлеб.
1. Ниско трење: минималан отпор покретању, глатко кретање, једнако динамичко и статичко трење, и без клизања;
2. Дуг радни век: погодан за апликације подмазивања без уља;
3. Погодно за заптивање система високог и ултрависоког притиска, као и медија ниске вискозности као што је вода;
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина м/с |
Медији |
|
≤200 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулична уља на минералној бази, течности отпорне на ватру (ХФА/ХФБ), вода итд. |
|
-20 до +200 (са ФКМ О-прстеном) |
1. Компатибилни материјали за О-прстенове укључују: РО1 нитрилну гуму (НБР), РО2 флуороеластомер (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; алтернативни материјали укључују ПТФЕ2, ПТФЕ4 и друге пластике високих перформанси.
Наручите модел: РЦ58—80к69,2к10,5—ПТФЕ3—Р01
Модел - Пречник отвора к Пречник жлеба к Ширина жлеба | ПТФЕ3 - Модификовани код ПТФЕ материјала | Р01 - Шифра материјала О-прстена
Доступне су спецификације унутар опсега параметара.
|

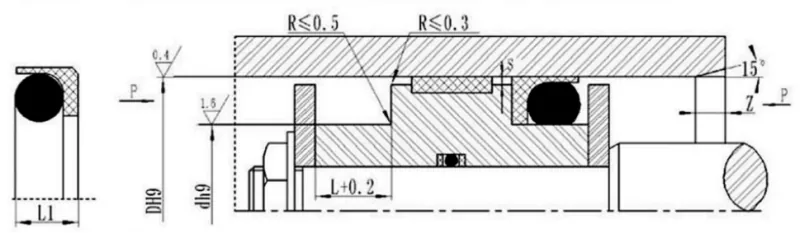

Стандардни модел ДХ9 РЦ58 |
Лако оптерећење ДХ9 РЦ58-К |
ДХ9 за тешке услове рада РЦ58-З |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Висина заптивке Л1 |
Цорнер Радиус Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена учинити |
|
|
<20МПА |
<60МПА |
|||||||||
|
8~12.9 |
13~23.9 |
- |
Д-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
Д-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
Д-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
Д-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
Д-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
Д-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
Д-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
Д-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Напомена: За притиске >60 МПа, толеранција налегања Х8/ф8 се користи на подручју основе заптивке; за заптивање ултра високог притиска, Смак < 0,05.
Компатибилан са ГБ1235 О-прстеновима; може се доставити било која величина унутар наведеног опсега параметара.
|
Опсег отвора бленде Д Х9 |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Радијални зазор Смак |
Цорнер Радиус Рмак |
Цхамфер Змин |
Пречник жице О-прстена учинити |
|
|
<20МПА |
<60МПА |
||||||
|
10~54 |
Д-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
Д-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
Д-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
