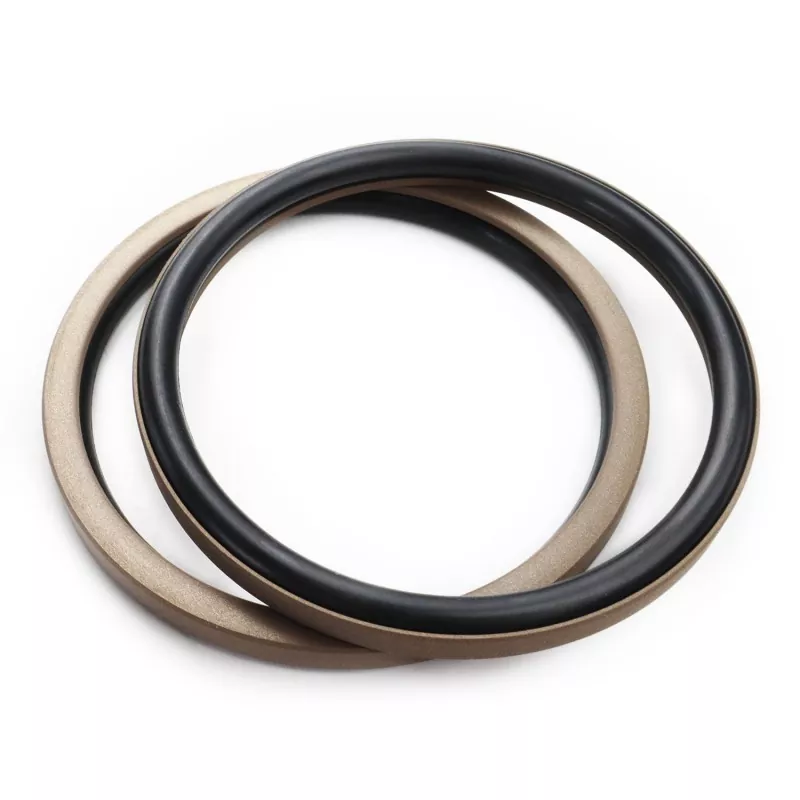

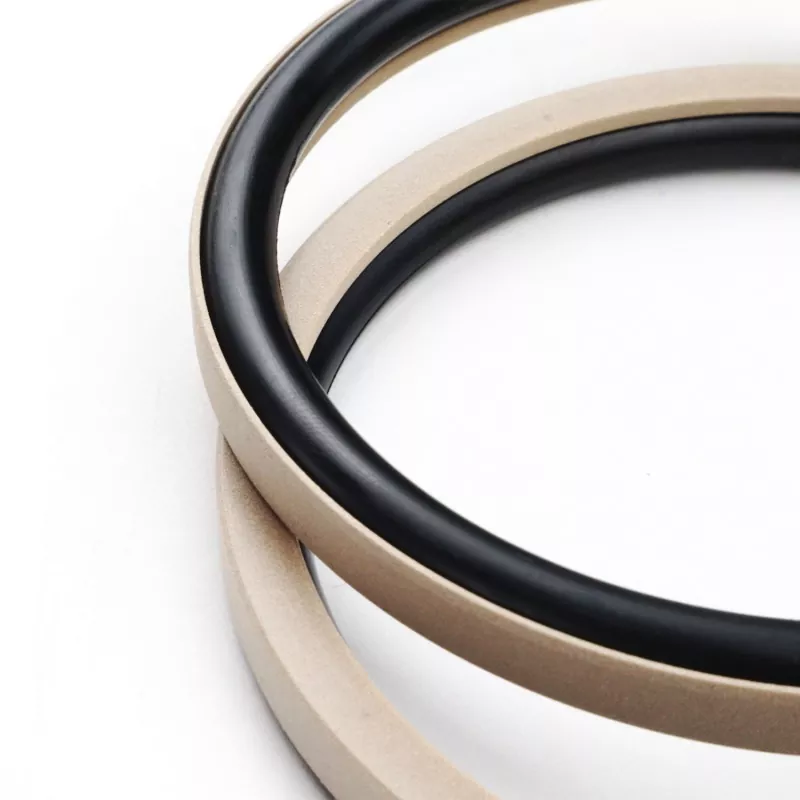

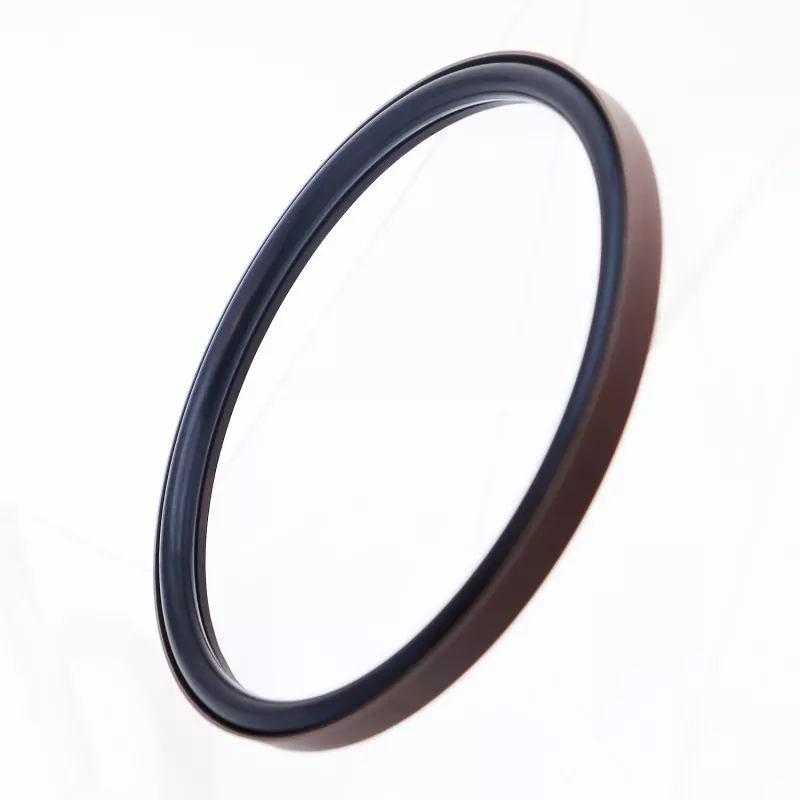

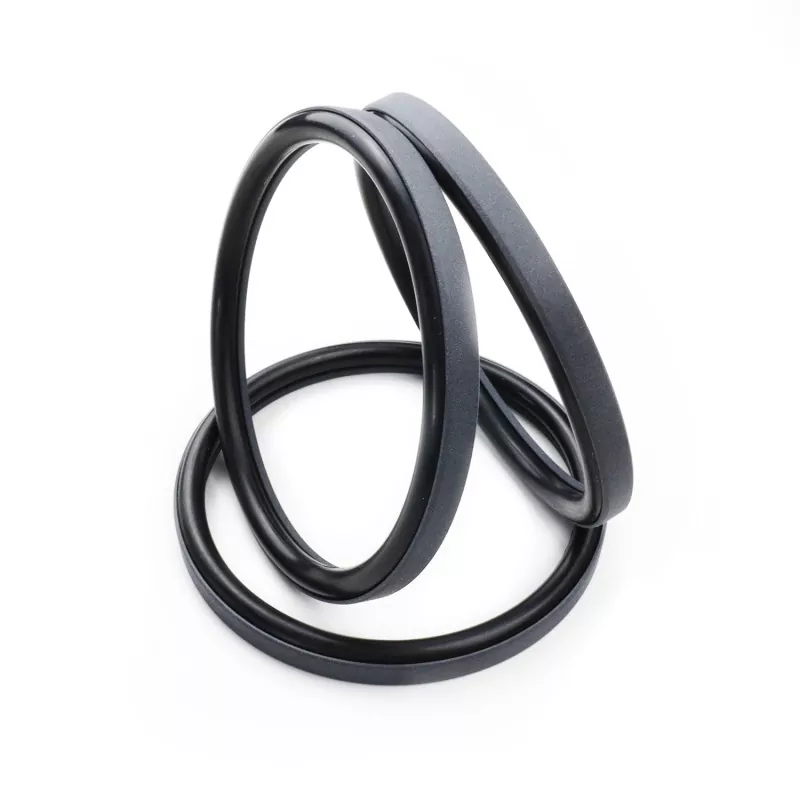

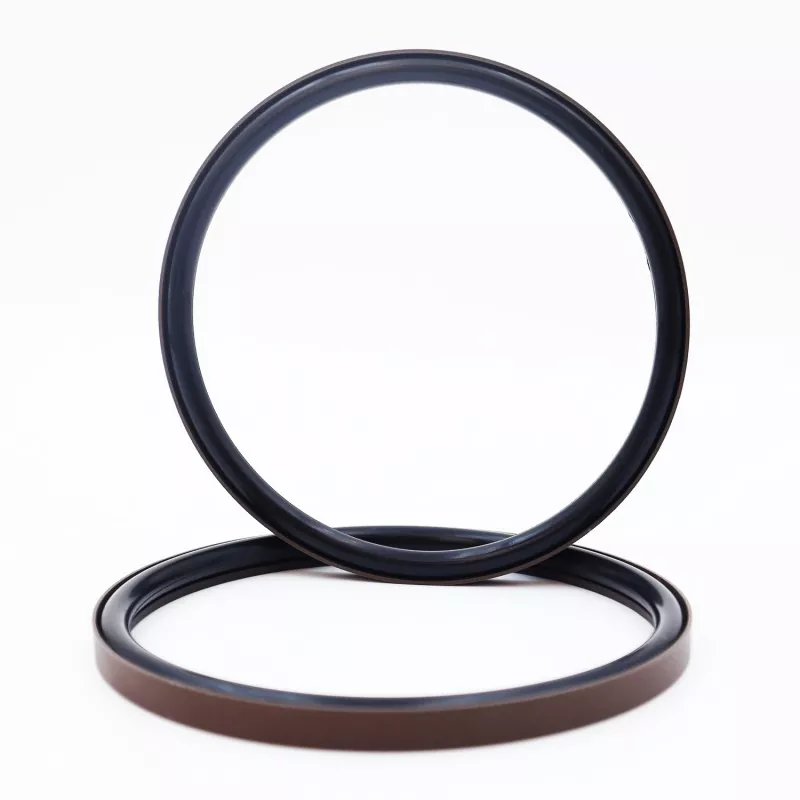

Комбинована заптивка под правим углом за клип се састоји од правоугаоног заптивног прстена направљеног од ПТФЕ (или ПТФЕ композита) и гуменог О-прстена; дизајниран је за једноделно заптивање у хидрауличним и пнеуматским клипним апликацијама. Категоризован је у серије РЦ51 и РЦ52 на основу одговарајућег О-прстена (усаглашеног са стандардом ГБ1235). Заптивни прстен под правим углом има дизајн танких усана који нуди одличне могућности накнадне компензације, што резултира супериорним перформансама заптивања.
Производ нуди низак коефицијент трења и минимално трење ломљења. Осигурава избалансирано динамичко и статичко трење, ради глатко без "стицк-слип" (нагли покрет), подржава услове подмазивања без уља и може се похвалити дугим вијеком трајања.
Његова компактна структура одговара стандардним жлебовима и омогућава једноставну инсталацију и одржавање, што га чини идеалним избором за заптивање клипних склопова различитих хидрауличних цилиндара.
1. Погодно за хидрауличке и пнеуматске апликације;
2. Одличне перформансе заптивања у окружењима високог и ниског притиска;
3. Ниско трење, минимално трење ломљења, несметан рад, уравнотежено динамичко и статичко трење, и без клизања;
4. Дуг радни век; погодно за апликације подмазивања без уља;
5. Компактан дизајн; лако се инсталира и одржава;
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина м/с |
Медији |
|
≤70 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулична уља на минералној бази, течности отпорне на ватру (ХФА/ХФБ), гасови итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Материјали за пратећи О-прстен укључују: Р01 нитрилну гуму (НБР), Р02 флуороеластомер (ФКМ) итд.

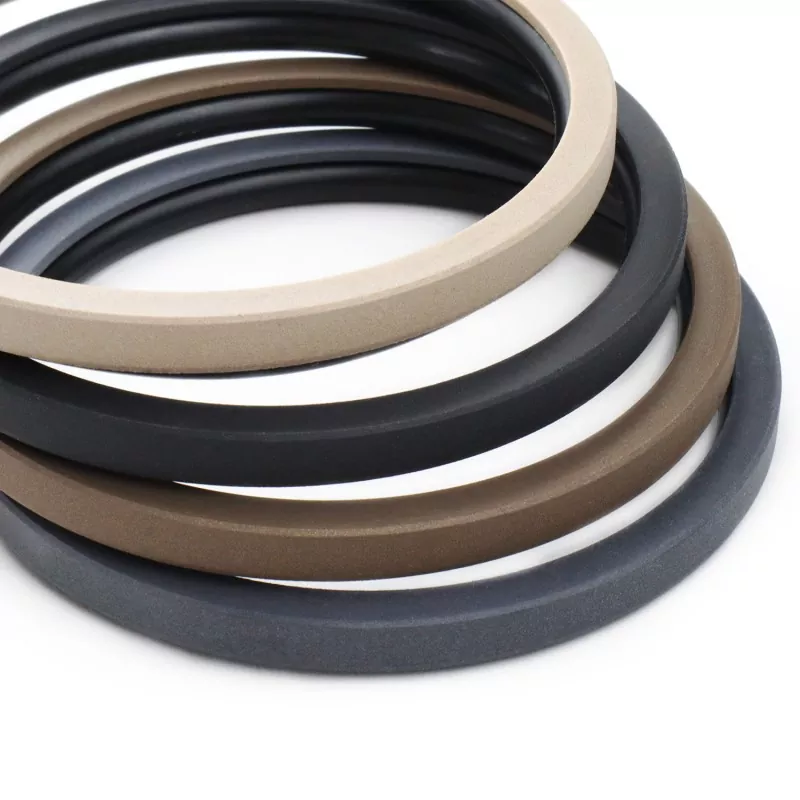

2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; остале доступне опције укључују ПТФЕ2, ПТФЕ4 и другу пластику високих перформанси.
Наручите модел: РЦ51—80к70к7,6—ПТФЕ3—Р01

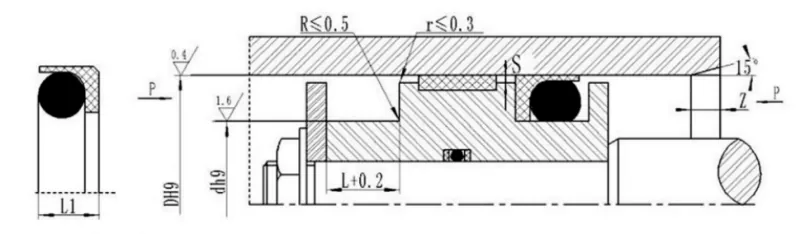

Модел - Проврт цилиндра к Пречник жлеба к Ширина жлеба | ПТФЕ3: Модификовани код ПТФЕ материјала | Р01: Шифра материјала О-прстена
Доступне су спецификације унутар наведених опсега.
|
Стандардни модел ДХ9 РЦ51 |
Лако оптерећење ДХ9 РЦ51-К |
ДХ9 за тешке услове рада РЦ51-З |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Висина заптивке Л1 |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена до |
|
|
<20МПА |
<40МПА |
||||||||
|
8~12 |
12.9~23.9 |
- |
Д-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
Д-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
Д-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
Д-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
Д-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
Д-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
Д-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
Д-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
напомене:1. Лагана серија је лакша за уградњу у затворене жлебове шире од 30 мм.
2. Молимо консултујте компанију у вези уградње у затворене жлебове.
3. За притиске веће од 40 МПа, користите толеранцију Х8/ф8 за доњи део заптивке.
