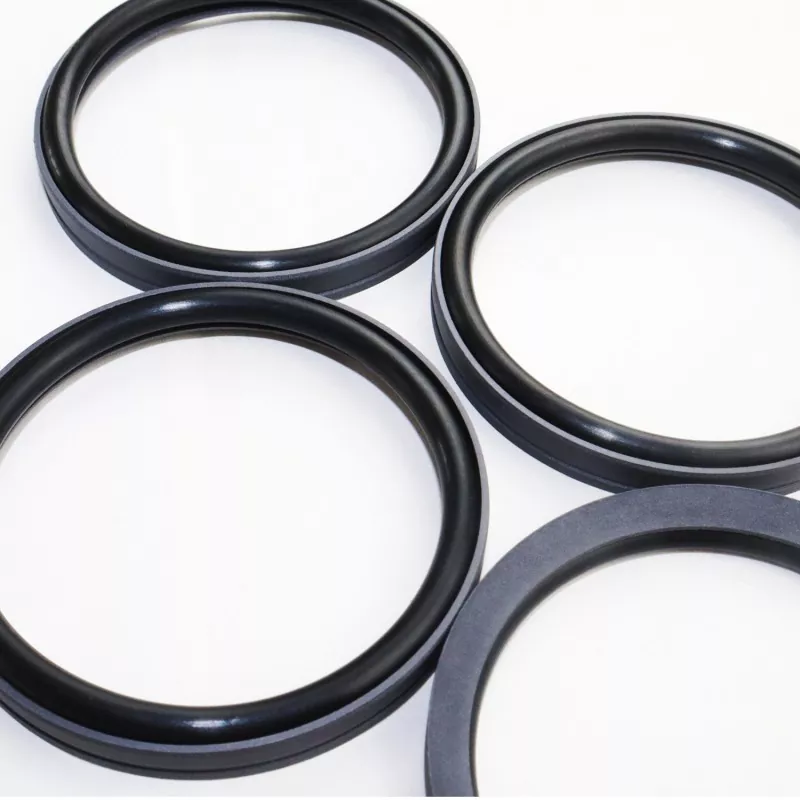

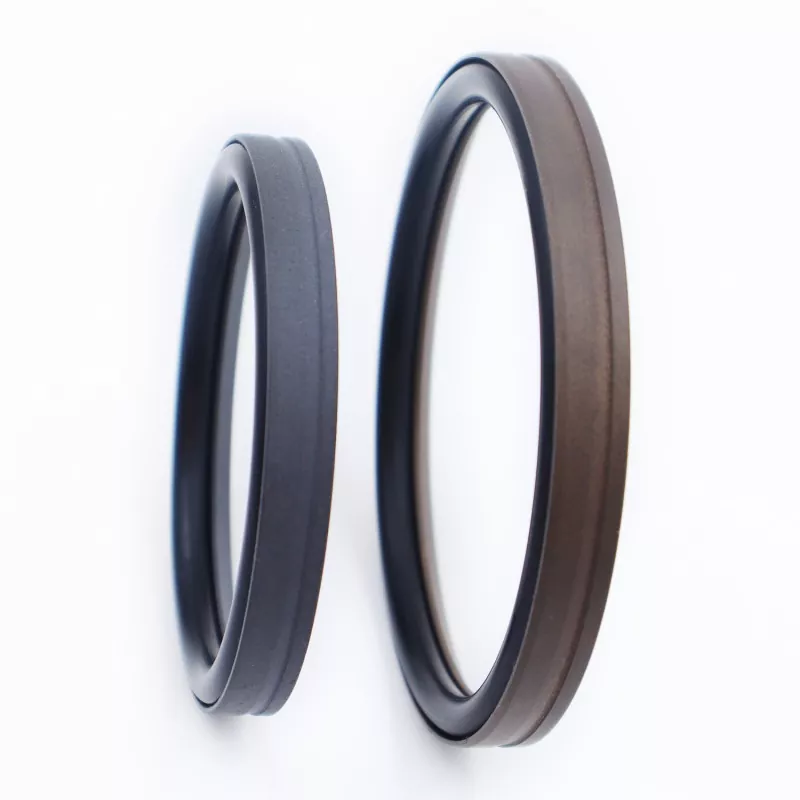

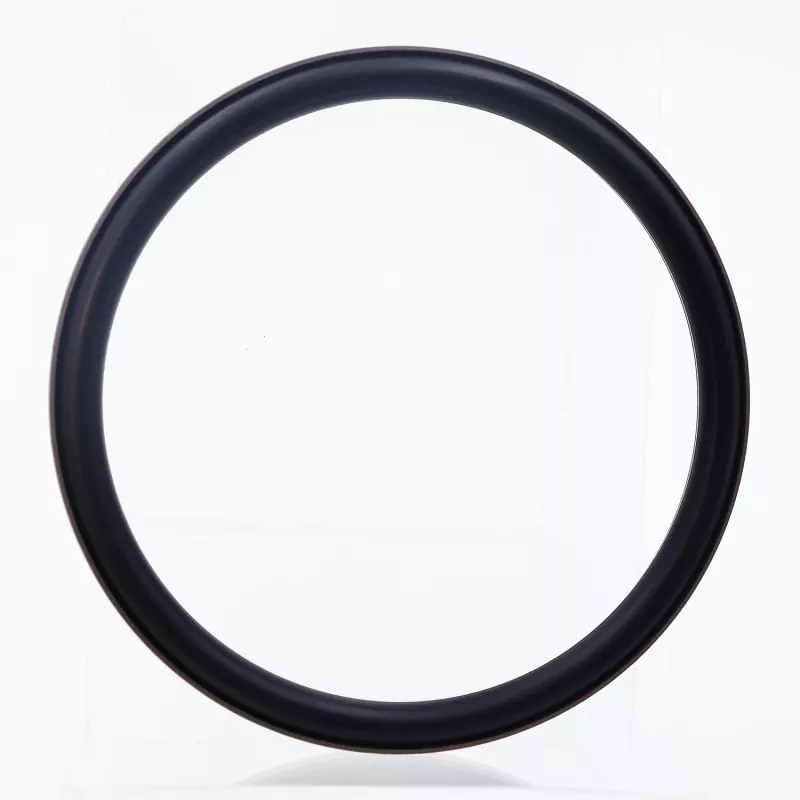

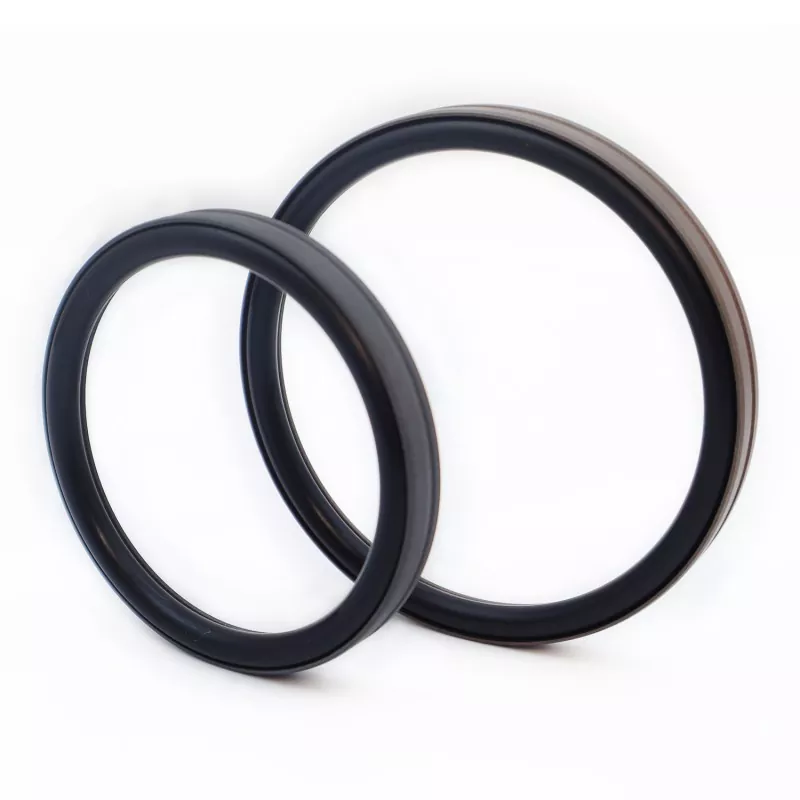

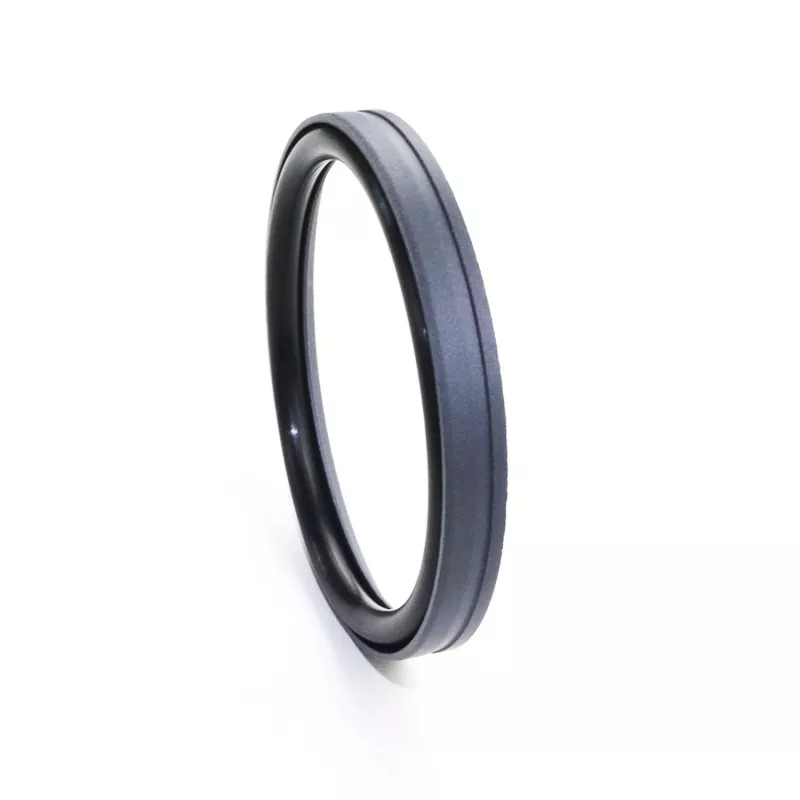

Комбинована заптивка типа проврта састоји се од заптивног прстена у облику стопала од ПТФЕ (или ПТФЕ композита) и гуменог О-прстена; дизајниран је за једноделно заптивање у хидрауличним и пнеуматским клипним апликацијама. Категоризован је у серије РЦ53 и РЦ54 на основу одговарајућег О-прстена (усаглашеног са стандардом ГБ1235). Захваљујући дизајну заптивног прстена са танким уснама, нуди одличну накнадну компензацију и супериорне перформансе заптивања. Добро ради и под високим и ниским притиском, ради без „клизања“ (пузања), подржава дуготрајно заптивање без уља и широко се користи за клипове цилиндара високог притиска.

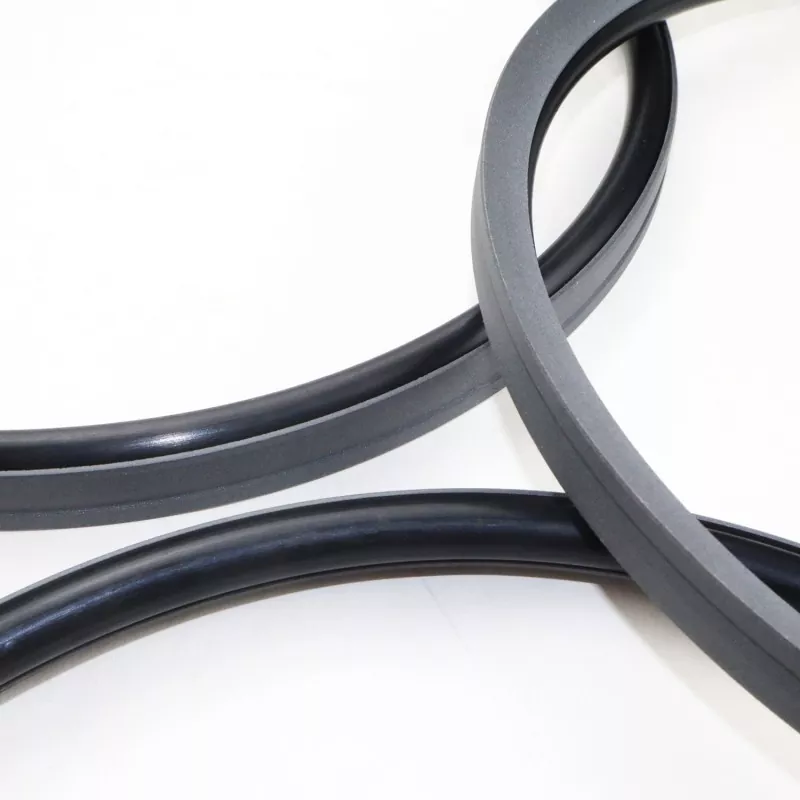

Жлеб у облику клина на површини заптивке у облику стопала побољшава интегритет заптивања и отпорност на контаминацију док смањује трење. Структурални дизајн такође побољшава носивост заптивке под притиском. Генерално, није погодан за уградњу у затворене жлебове.
1. Погодно за хидрауличке и пнеуматске апликације;
2. Одличне перформансе заптивања иу условима високог и ниског притиска;
3. Ниско трење, минимални отпор ломљења, глатко кретање, једнако динамичко и статичко трење, и без клизања;
4. Дуг радни век; погодно за апликације подмазивања без уља;
5. Погодно за заптивање под високим притиском и ултра-високим притиском;
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина м/с |
Медији |
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулична уља на минералној бази, течности отпорне на ватру (ХФА/ХФБ), гасови итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Компатибилни материјали за О-прстенове укључују: Р01 нитрилну гуму (НБР), Р02 флуороеластомер (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; други доступни материјали укључују ПТФЕ2, ПТФЕ4 и другу пластику високих перформанси.
Наручите модел: РЦ53-80к69.6к9.8-ПТФЕ3-Р01
Пречник отвора к Пречник жлеба к Ширина жлеба | ПТФЕ3: Модификовани код ПТФЕ материјала | Р01: Шифра материјала О-прстена
Доступна је било која величина унутар опсега параметара
|

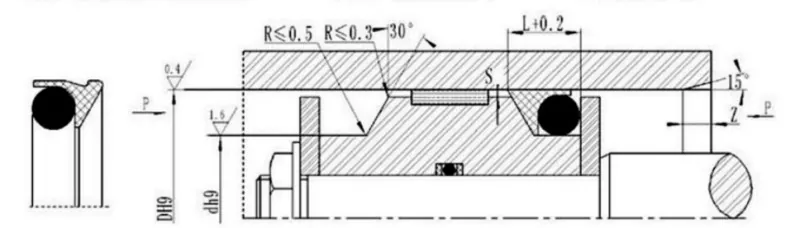

Опсег отвора бленде Д Х9 |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена учинити |
|
|
<40Мпа |
<60Мпа |
|||||
|
13~24 |
Д-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
Д-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
Д-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
Д-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Компатибилан са ГБ1235 О-прстеновима; може се испоручити било која величина унутар наведеног опсега.
|
Опсег отвора бленде Д Х9 |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена учинити |
|
|
<40Мпа |
<60Мпа |
|||||
|
12~49 |
Д-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
Д-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
Д-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Напомена: За притиске >60 МПа, толеранција налегања Х8/8 се користи на подручју базе заптивке, а зазор заптивке ултра високог притиска Смак је <0,05.
