О-прстенови су најпопуларније заптивке које се користе у хидрауличним, пнеуматским компонентама и системским уређајима и широко се користе у разним приликама за заптивање.
О-прстенови се могу користити као заптивни елементи, као и елементи за наношење силе за хидрауличне клизне заптивке и прстенове за прашину. Под одређеним температурама, притисцима и различитим течним и гасовитим медијима, ови производи могу деловати као заптивке у статичком или покретном стању. Може се рећи да у индустријском пољу, било да се ради о једној заптивци за поправку и одржавање, или у апликацијама као што су ваздухопловство, аутомобилска индустрија и општа индустрија, О-прстенови су скоро свуда.
Карактеристике производа и апликације:
О-прстенови имају многе предности:
(1) Погодно за различите облике заптивања, укључујући статичко заптивање и динамичко заптивање.
(2) Погодно за различите начине кретања, као што су ротационо кретање, аксијално повратно кретање или комбиновано кретање.
(3) Погодно за различите медије за заптивање, укључујући уље, воду, гас, хемијске медије или друге мешане медије;

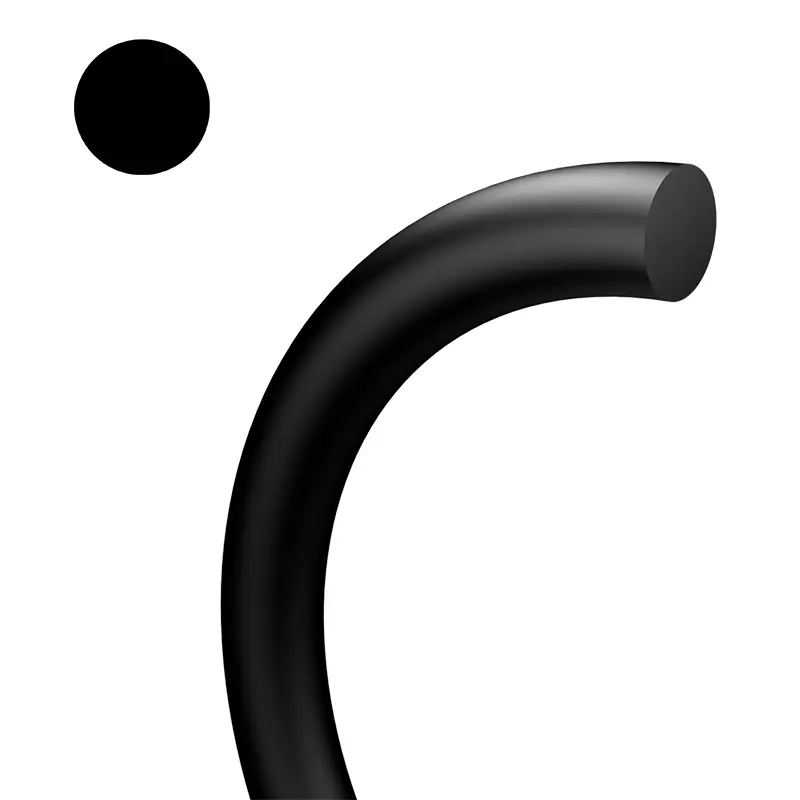

(4) Структура попречног пресека је изузетно једноставна и има ефекат самозаптивке, поуздане перформансе заптивања, компактну структуру и једноставну монтажу и демонтажу;

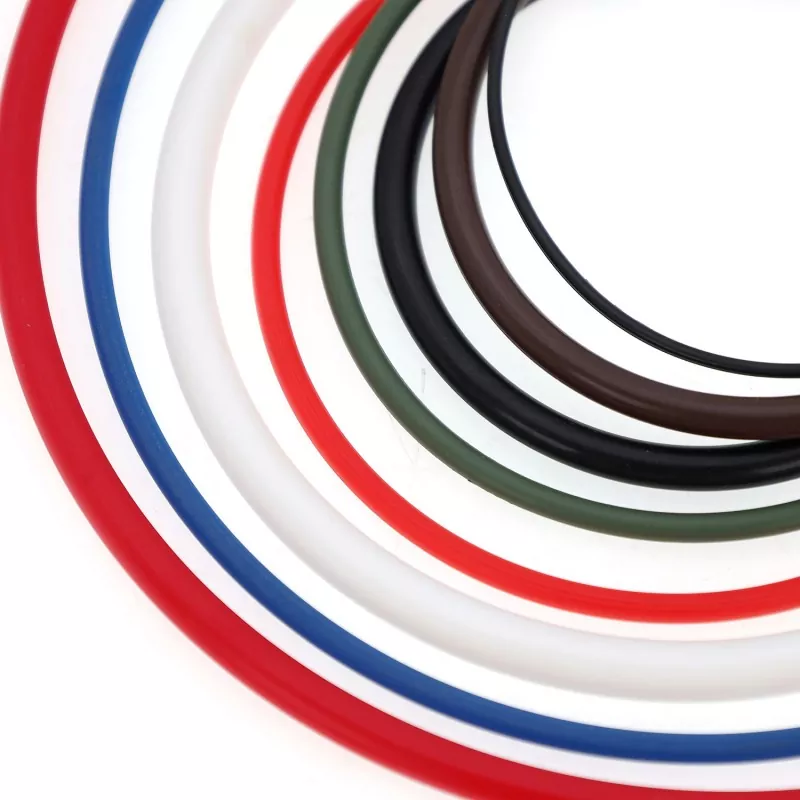

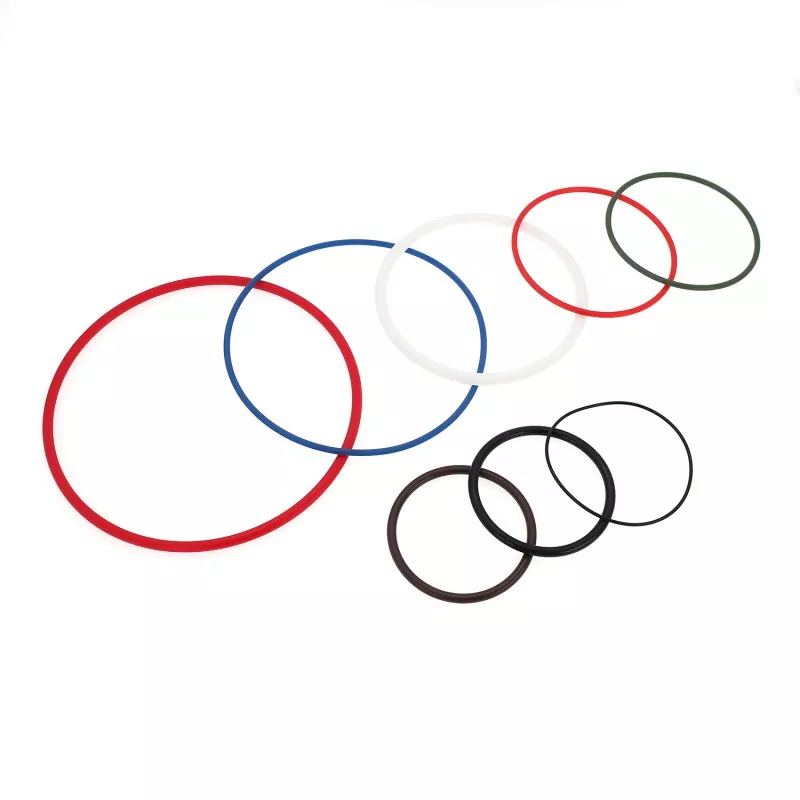

(5) Постоји много врста материјала;
(6) Ниска цена;
(7) Динамички отпор трења је релативно мали.

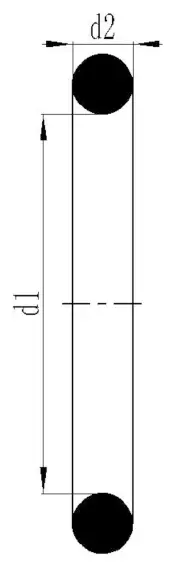

Листа стандарда О-прстенова приказана је у табели испод:
| Табела 1-1 Листа стандарда за О-прстенове | |||||||
| Стандард | Пречник попречног пресека О-прстена д2 |
 |
|||||
| Амерички стандард АС 568 Британски стандард БС 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| Јапански стандард ЈИС Б 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| Међународни стандард ИС0 3601/1 Немачки стандард ДИН 3771/1 Кинески стандард ГБ 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| Кинески стандард ГБ1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| Жељене метричке величине | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| Амерички стандард АС 568 (Серија 900) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||
Механизам заптивања
О-прстен је аутоматски двосмерни заптивни елемент. Током уградње, његова радијална и аксијална предкомпресија одређује почетну способност заптивања самог О-прстена, која се повећава са повећањем притиска система.
(1) Некомпримовано стање
(2) Компримовано стање без притиска
(3) Притисак
Параметри перформанси
Табела 1-2 Параметри перформанси О-прстена
| Стандард | Статички печат | Динамички печат |
| Радни притисак | Без причврсног прстена, максимум може да достигне 20МПа; Са причврсним прстеном, максимум може да достигне 40МПа: Са посебним причврсним прстеном, максимум може да достигне 200МПа | Без причврсног прстена, максимални притисак може да достигне 5МПа; са потпорним прстеном, виши притисак |
| Брзина | Покретно 0,5м/с мак, ротирање 2м/с мак | |
| Температура | Опште прилике: -30~+110, посебне прилике: -60~+250, ротирајуће прилике: -30~+80 | |
| Средње | Погледајте (Табела својстава материјала) | |
Избор О-прстена
1. Радни медиј и услови рада
Приликом избора материјала О-прстена, прво се мора узети у обзир компатибилност са радним медијумом, а морају се узети у обзир и услови рада као што су притисак, температура, непрекидно радно време и радни циклус заптивног дела. Ако се користи у ротирајућој ситуацији, мора се узети у обзир пораст температуре узрокован топлотом трења. Различити материјали за заптивање имају различита физичка и хемијска својства, за детаље погледајте "Табелу својстава материјала".
2. Тип заптивке и величина жлеба за уградњу
(1) Према облику заптивања, може се поделити на: статичку заптивку (заптивку без релативног кретања између суседних површина) и динамичку заптивку (заптивку са повратним кретањем између заптивних делова);
(2) Према сврси заптивања, може се поделити на: заптивку рупа, заптивку вратила и ротационо заптивање;
(3) Према облику уградње може се поделити на: аксијалну уградњу (његов попречни пресек је аксијално деформисан након уградње) и радијалну уградњу (његов пресек је радијално деформисан након уградње).

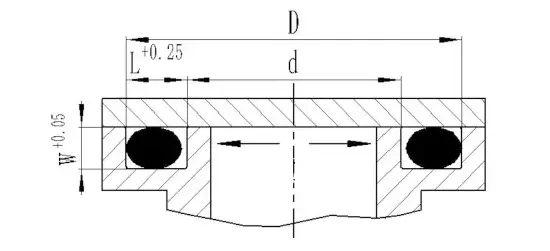

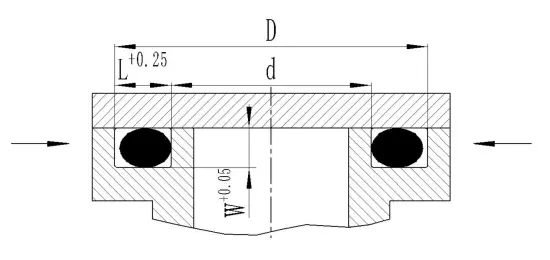

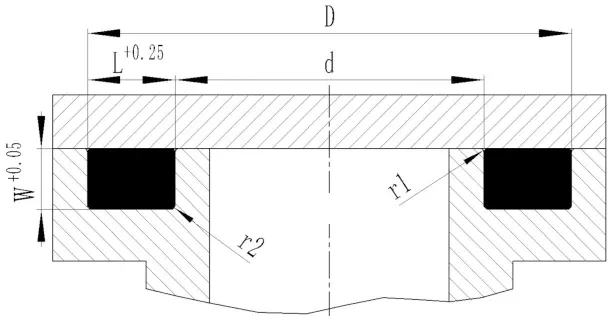

①Аксијално статичко заптивање
Табела 1-3 Димензије жлеба за уградњу аксијалне статичког заптивача
| Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л+0,25 | Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л+0,25 | Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л+0,25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

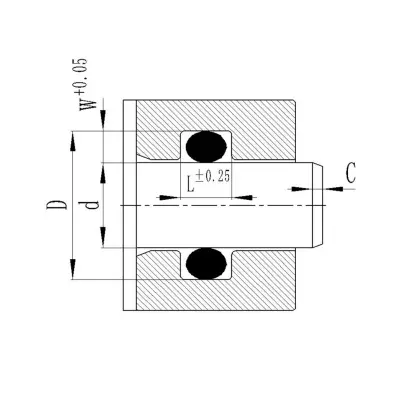

②Радијална статичка заптивка

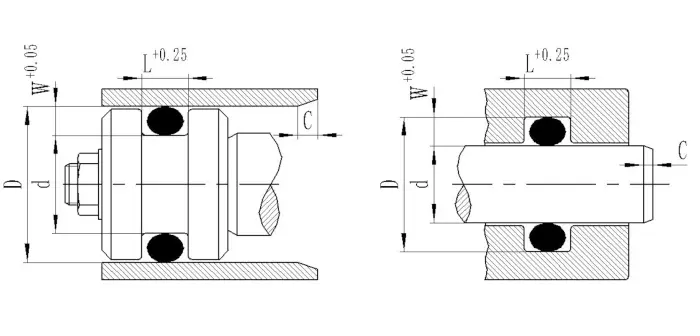

Заптивач радијалног отвора: Уградни жлеб је на осовини, а унутрашњи пречник О-прстена је једнак или мало мањи од пречника дна жлеба д.
Радијална заптивка вратила: Уградни жлеб је у отвору, а унутрашњи пречник О-прстена и заптивни пречник вратила д су што је могуће ближе.

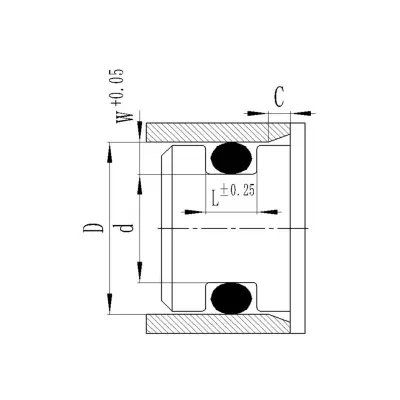

| Табела 1-4 Димензије жлеба за уградњу радијалног статичког заптивача | |||||||||||
| Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л±0,25 | C | Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л±0,25 | C | Пречник жице О-прстена д2 | Дубина жлеба В+0,05 | Ширина жлеба Л±0,25 | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |
③Вакум заптивање (статичко заптивање)
Вакум паковање је О-прстен заптивка под посебним околностима, а притисак запечаћеног система је нижи од 1 стандардне атмосфере (101,325 кпа).
Захтеви за његову примену и уградњу величине жлеба су следећи:
а. Простор уградног жлеба је скоро 100% испуњен запремином О-прстена након деформације, што може повећати контактну површину и продужити време дифузије кроз еластомер.
б. Деформација компресије попречног пресека О-прстена је око 30%.
ц. Треба користити вакуумску маст (да би се смањило цурење).
д. Површинску храпавост сваке површине уградног жлеба треба сматрати већом од захтева хидрауличних статичких заптивача, а проценат контактног опсега фтп треба да буде већи од 50%.
е. О-прстен треба да буде направљен од материјала који су компатибилни са гасом, ниске пропустљивости и ниске компресијске деформације. Овде препоручујемо употребу флуорогуме.
④Радијални хидраулични динамички заптивач
Пошто ће О-прстен бити померен током кретања, његова примена је ограничена на нижи притисак (без причврсног прстена) и брзину (повратно кретање = 0,5 м/с; ротационо кретање = 2,0 м/с).
3. Фактор тврдоће
Тврдоћа материјала О-прстена је један од важних индикатора за процену перформанси заптивања. Тврдоћа О-прстена одређује компресију О-прстена и максимално дозвољени екструзиони зазор жлеба. Генерално, обезбеђена је нитрилна гума Схоре А70, која може да испуни већину услова употребе.

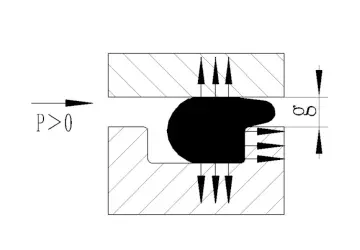

4. Екструзиони јаз
Максимални дозвољени екструзиони зазор г мак је повезан са притиском система, пречником попречног пресека О-прстена и тврдоћом материјала. Генерално, што је већи радни притисак, мањи је максимални дозвољени екструзиони зазор г мак. Ако размак г премаши дозвољени опсег, то ће довести до истискивања или чак оштећења О-прстена.
Препоручује се употреба причврсног прстена у радијалним динамичким заптивкама, који може спречити да се О-прстен стисне у радијални зазор и такође повећа радни притисак. Када притисак прелази 5МПа и унутрашњи пречник је >50мм, а притисак је већи од 10МПа и унутрашњи пречник је <50мм, препоручује се употреба причврсног прстена.
За статичке примене заптивања, препоручује се да одговара Х7/г6.
5. Стопе затезања и компресије
Када се О-прстен угради у жлеб, он ће се истегнути и стиснути до одређене мере. Ако су вредности истезања и компресије превелике, попречни пресек О-прстена ће бити претерано увећан или смањен. Да не би утицали на његов ефекат заптивања, препоручује се да се стриктно придржавате следеће две тачке:
(1) За радијално заптивање рупа: О-прстен је пожељно у растегнутом стању (тј. д>д2), а максимална дозвољена стопа растезања је 6%, јер ће истезање од 1% одговарајуће смањити пречник попречног пресека В за 0,5%.
Издужење = (д-2/д2) × 100% <6%
У једначини: д-доњи пречник монтажног жлеба у заптивачу радијалног отвора
д2-унутрашњи пречник О-прстена
(2) За радијалне заптивке вратила, О-прстен је пожељно сабијен дуж свог обима (тј. Д1>Д), а максимална дозвољена стопа компресије обима је 3%.
Однос компресије = (Д1-Д)/Д1×100% <3%
У једначини: Д1-спољни пречник О-прстена
Д-доњи пречник монтажног жлеба у радијалној заптивци вратила
6. О-прстенови се користе као ротирајуће заптивке вратила
О-прстенови се такође могу користити као заптивке за ротацију при малој брзини и ротирајућа вратила кратког циклуса. Када је обимна брзина мања од 0,5 м/с, избор О-прстена се може заснивати на нормалним стандардима дизајна; када је обимна брзина већа од 0,5м/с, потребно је узети у обзир појаву да ће се издужени гумени прстен скупити након загревања (феномен џулове топлоте), тако да је унутрашњи пречник заптивног прстена одабран да буде око 2% већи од пречника заптивног вратила, а на горе наведеним може се избећи феномен. Након што се О-прстен угради у жлеб, радијално се компресује да би се формирала фина набора, чиме се побољшавају услови подмазивања.
7. Сила компресије инсталације

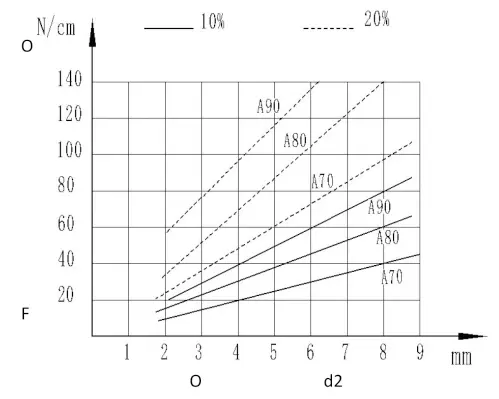

Приликом уградње, сила компресије је повезана са степеном почетне компресије и тврдоћом материјала. На слици је приказан однос између јединичне силе компресије и пречника попречног пресека по центиметру обима заптивке, који се користи за процену величине силе компресије приликом уградње О-прстена.

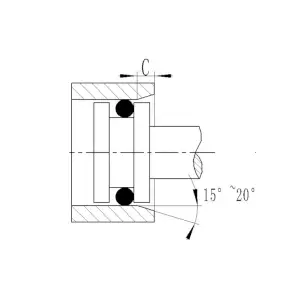

Пројектовање локалне структуре

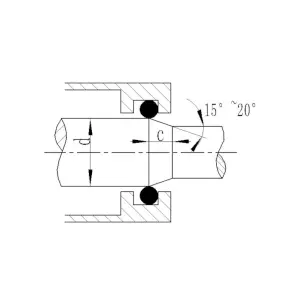

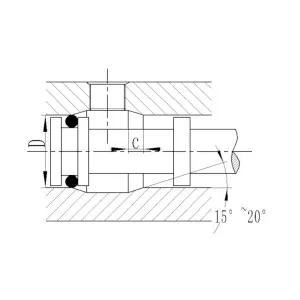

Пошто ће О-прстен бити стиснут током уградње, како би се избегла озбиљна оштећења, крај рупе или крај осовине морају бити обрађени у скошену косину од 15°~20°, а ивице морају бити заобљене и уклоњене неравнине. Ако О-прстен треба да прође кроз попречни отвор током уградње, прелазни отвор такође мора бити закошен или заобљен.
Холе цхамфер
Схафт цхамфер
Кошење/заокруживање прелазних рупа
Табела 1-10 Минимална дужина скошења Цмин
| Пречник пресека В | ≤1,78, 1,80 | ≤2,62, 2,65 | ≤3,53, 3,55 | ≤5,30, 5,33 | ≤7.00 | >8.40 | |
| Минимална дужина скошења Цмин | 15° | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20° | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
Храпавост површине ивице: Рз≤4,0μм Ра≤0,8μм
Дозвољена одступања облика и површинских недостатака
Ми класификујемо облике и површинске дефекте О-прстенова у две категорије: Н и С.
(1) Н: представља наш стандардни квалитет, који може у потпуности да испуни захтеве високог квалитета и свакодневне примене.
(2) С: погодан за прилике са веома високим захтевима за облик и површинске недостатке, обично захтевају велику производњу и високе трошкове.
Неусклађеност калупа д

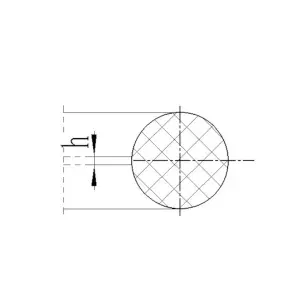

Блиц за цепање калупа х

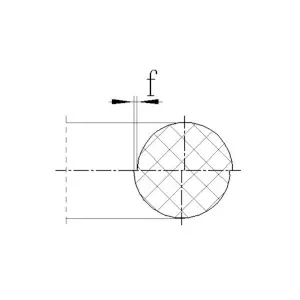

Скупљање од цепања калупа
Претерано подрезивање

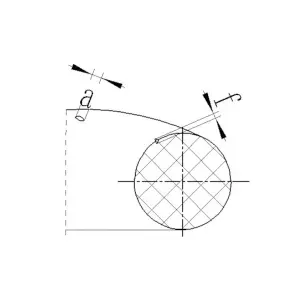

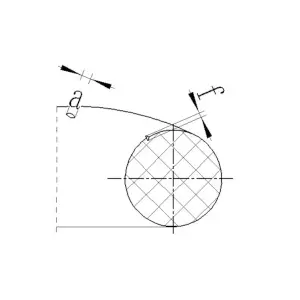

Ознаке протока
Остали недостаци

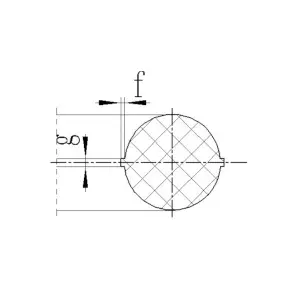

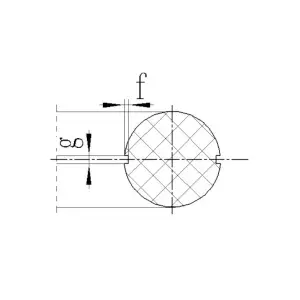

| Табела 1-8 Облик О-прстена и површински дефекти | ||||
| Дефекти | Категорија | Дозвољено одступање пресека В | ||
| ≤2,65 | >2,65 | |||
| Модул грешке | Ширина х | N | 0.06 | 0.12 |
| Количина блица | Ширина х | S | 0.05 | 0.09 |
| Скупљање при растављању | Ширина х | N | 0,1 ·В | 0,1 ·В |
| Ширина х | 0.05 | 0.09 | ||
| Ширина х | S | 0,05 ·В | 0,05 ·В | |
| Ширина х | 0.05 | 0.09 | ||
| Прекомерна ширина сечења (превише сечење је дозвољено, али мора бити у опсегу одступања попречног пресека и површина мора бити глатка) | Ширина х | N | 0.4 | 1.2 |
| Ширина х | S | 0.4 | 0.7 | |
| Ознаке тока (ободни правац) | Дебљина а | N | 0.1 · ИД | 0.1 · ИД |
| Дубина ф | 0.03 | 0.06 | ||
| Дебљина а | S | 0,05 · ИД | 0,05 · ИД | |
| Дубина ф | 0.03 | 0.06 | ||
| Остали недостаци | Дебљина а | N | 0,3 ·В | 0,3 ·В |
| Дубина ф | 0.05 | 0.09 | ||
| Дебљина а | S | 0,1 ·В | 0,1 ·В | |
| Дубина ф | 0.03 | 0.06 | ||
| Храпавост површине | μм | N | 10 | 16 |
| μм | S | 5 | 6 | |
| Бука | / | N | Дозволи | |
| / | S | Дозволи | ||
Водич за складиштење
Да би се избегла физичка и хемијска својства О-прстенова узрокована дуготрајним складиштењем, неопходно је разумно окружење за складиштење како би се осигурало да О-прстенови не буду погођени током дуготрајног складиштења.
Током складиштења треба обратити пажњу на следеће тачке:
(1) Окружење за складиштење мора бити суво, без прашине и добро проветрено;
(2) Температура треба да буде изнад +15℃, али не прелази +20℃;
(3) Чувајте у шупљим врећама за паковање што је више могуће и избегавајте састојке који оштећују материјал О-прстена;
(4) Избегавајте директну сунчеву светлост у окружењу за складиштење и држите даље од извора ултраљубичастог светла;
(5) Приликом складиштења, О-прстенови треба да буду у стању без напрезања, односно не растегнути, не стиснути и не деформисани:
(6) Забрањено је везивање канапом или качење на металне делове.
