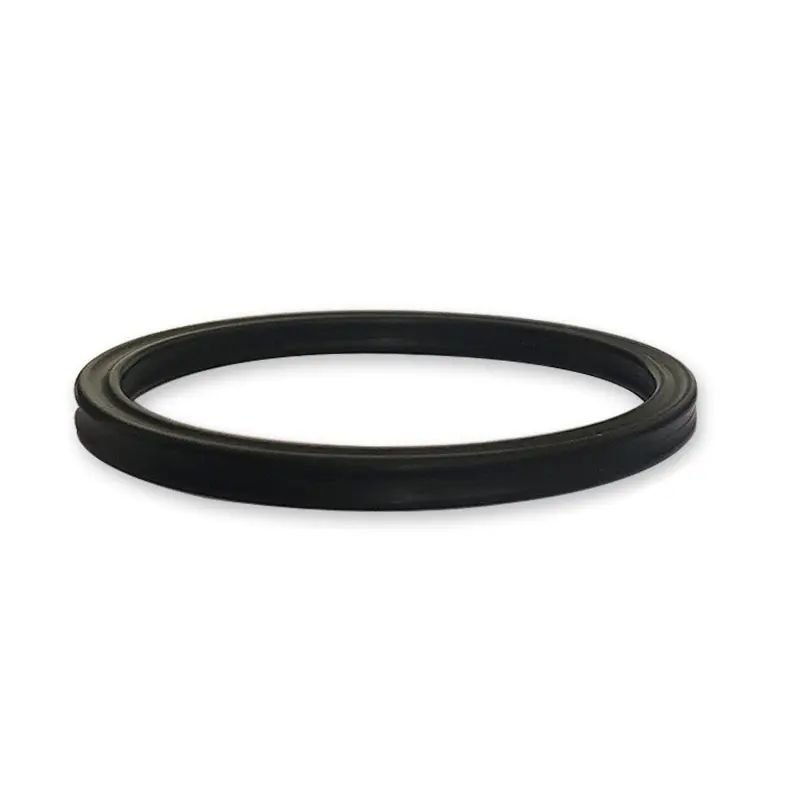

Заптивни прстен у облику звезде

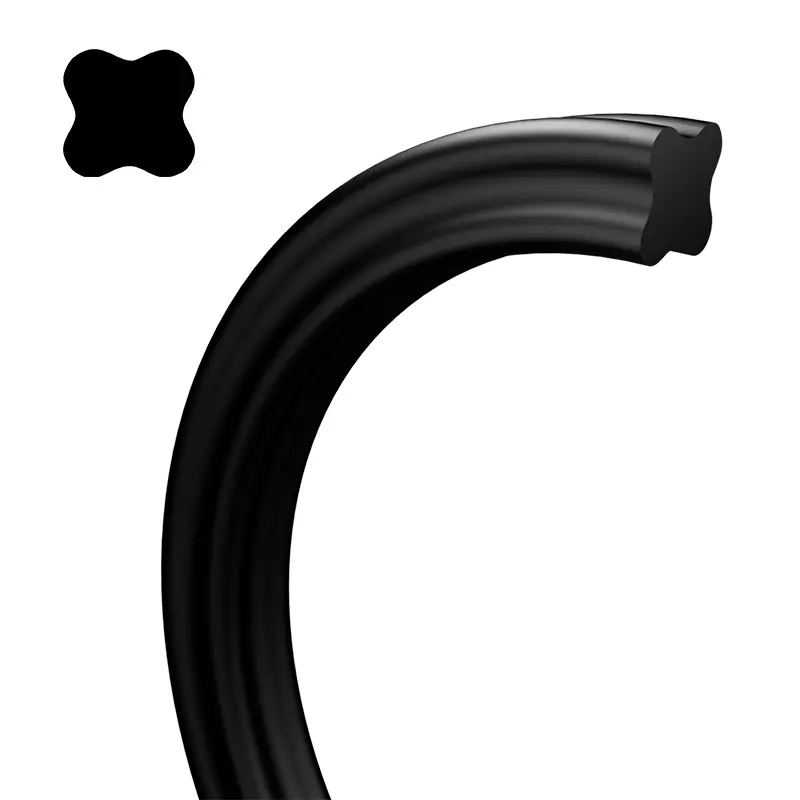

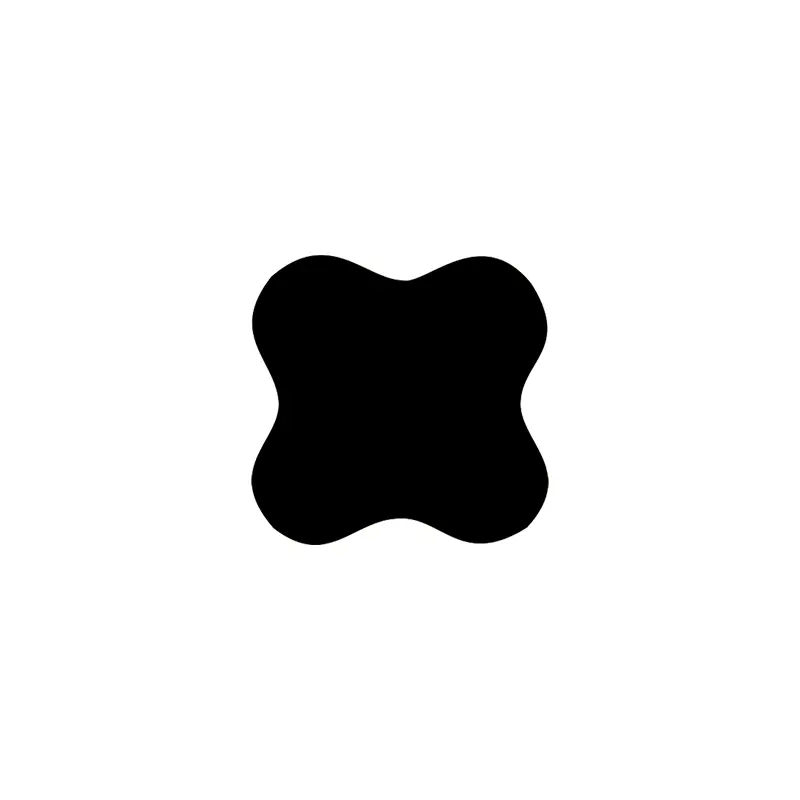

Заптивни прстен у облику звезде је печат са четири усне са обликом слично к-сличном, тако да се назива и Кс-прстен. То је побољшање и унапређење на основу О-прстена. Његове пресјечке димензије су исте као и о-прстен америчког стандарда АС568А, и у основи може заменити употребу О-прстена.

У поређењу са О-прстеном, заптивни прстен у облику звезде формира шупљину подмазивање између заптивних усана, које има мањи отпор трења и мали почетни отпор. Пошто је његова бљескалица налазила се у конкавном делу пресека, ефекат заптивања је бољи. Неколико крст који не ради ефикасно избегава котрљајуће појаве током повратка.

Распон апликација за заптивни прстен у облику звезде је веома широк. Изаберите одговарајући материјал у складу са температуром, притиском и медијумом. Да би се направио заптивни прстен у облику звезде прилагођен датој апликацији, требало би размотрити међусобна ограничења између свих радних параметара. Приликом одређивања опсега апликације, температура врха, мора се размотрити континуирана радна температура и оперативни циклус. У ротирајућим приликама, такође се мора размотрити пораст температуре изазван топлином трења.

Овај заптивни прстен у облику слова Кс је самоотежавајући елемент за затезање. Заптивна снага у почетном стању зависи од количине компресије и тврдоће материјала. Како се систем притиска притиска систем повећава, деформација заптивног прстена ће се повећати, а укупна заптивна сила ће се повећати, формирајући поуздан печат.

Карактеристике и апликације производа:

Избор заптивне прстенове у облику звезде

Статично заптивање или реципроцирање линеарног покрета

(1) Заптивање рупа: Унутрашњи пречник заптивног прстена у облику звезде треба да буде компатибилан са уторима или мањим од око 2% пречника дна утора. Будући да се на предконсионалну силу која се генерише пре компресије може ефикасно спречити заптивни прстен од увијања и ваљања.

(2) Заптивање осовине: Унутрашњи пречник заптивног прстена у облику звезде треба да буде једнак или мало већи од спољног пречника осовине, што се може контролисати у року од 1%. Прстен за бртвљење биће лакше инсталирати и имати дужи радни век.

Ротациони бртвљење

Унутрашњи пречник прстена у облику звезде је око 2 ~ 5% већи од пречника заптивача које је ВСВА. Пошто ће прстен за бртвљење створити трење и топлоте када се користи у ротацији, а еластомер ће се смањити након грејања (ефекат грејања у Јоуле). Да би се осигурало подмазивање и поуздан рад прстена за бртвљење, мора се одабрати прстен у облику звезда са већим унутрашњим пречником од пречника осовине. Генерално, прстен за бртвљење са мањим пресеком може да задовољи потребе статичког заптивања и обрнуто, прстен за бртвљење са већим пресеком треба да се користи за испуњавање захтева динамичних заптивача. У случају високог притиска или великог притиска за екструзију, треба одабрати гумени материјал са већем тврдоћом. Најбољи начин је додавање ПТФЕ-овог подлога за спречавање оштећења екструзије високог притиска.

Материјал

Материјал је генерално Схав А70 нитрил гума НБР. Остали материјали се могу односити на материјале који се користе за О-прстенове.

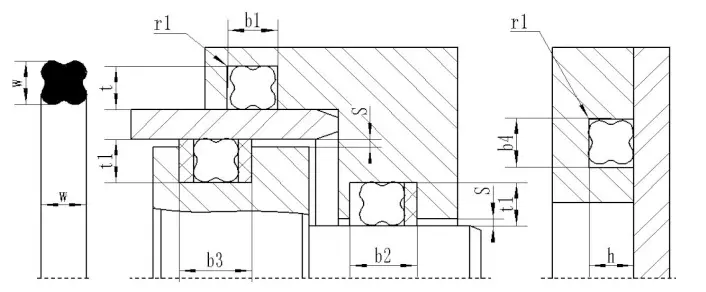

Стар Прстен Препоручени дизајн Гроове-а

Стар-у облику заптивене прстен-Кс-прстен (амерички стандард АС568А)

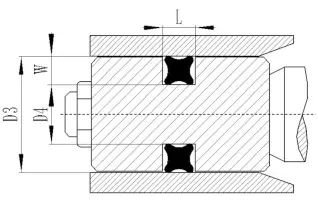

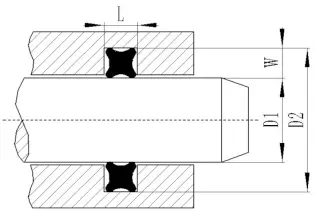

ПИЛОН БЛАПЛЕ ПЛАЋАН (за осовину)					Пистонски печат (отвор)
Модел производа	Спецификације и димензије		Печати шипке			Пиштољ		Ширина утора
	Унутрашњи пречник ДН	Пречник пресјека ЦС	Д1	Д2		Д3	Д4	L	W
АС001 АС002 АС003	0.74 1.07 1.42	1.02 1.27 1.52
АС004 АС005 АС006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
АС007 АС008 АС009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
АС010 АС011 АС012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
АС013 АС014 АС015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
АС016 АС017 АС018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
АС019 АС020 АС021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
АС022 АС023 АС024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
