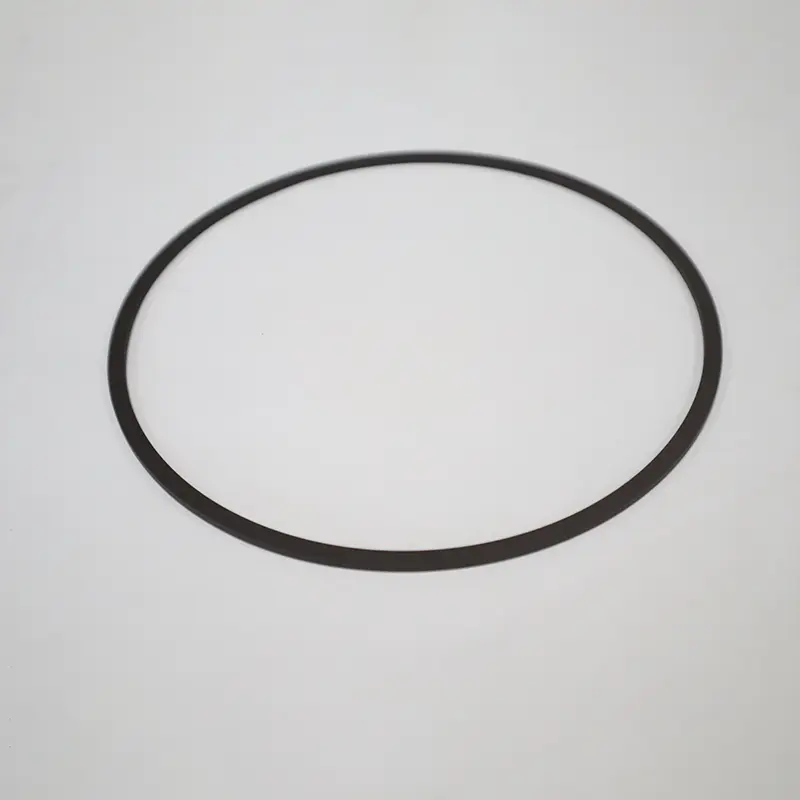

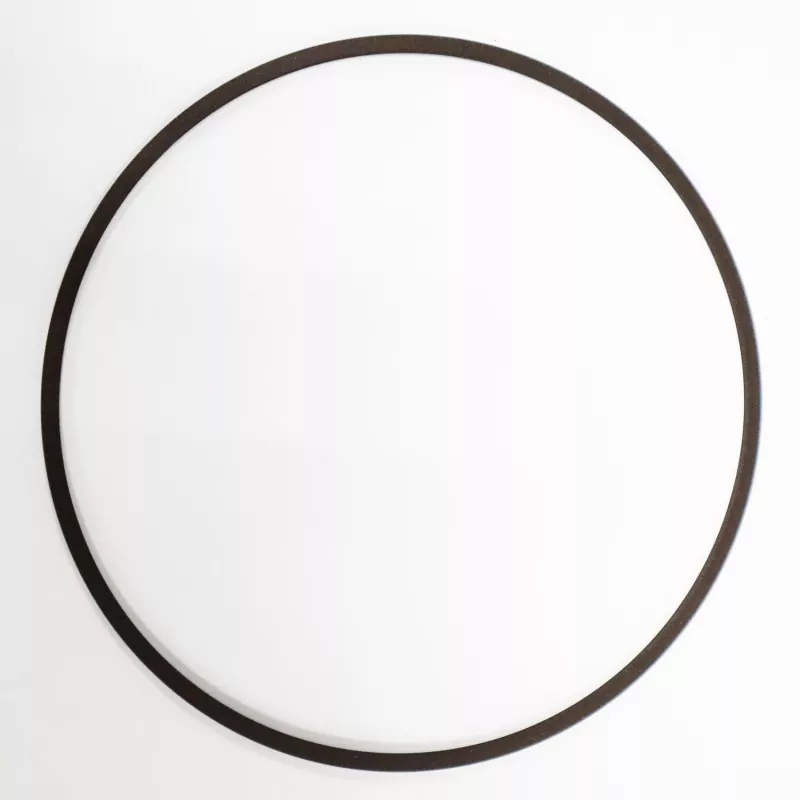

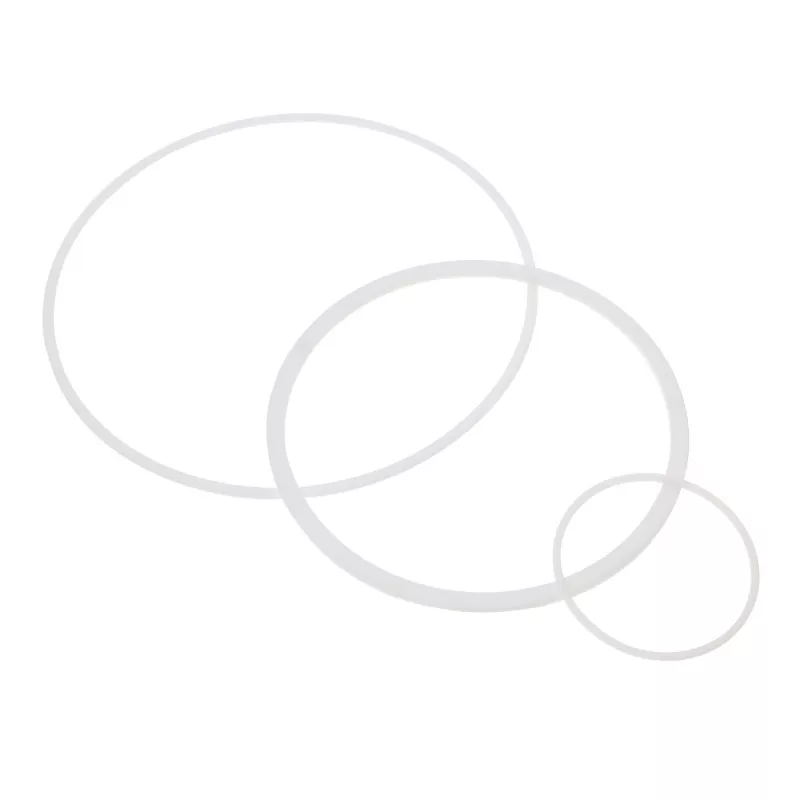

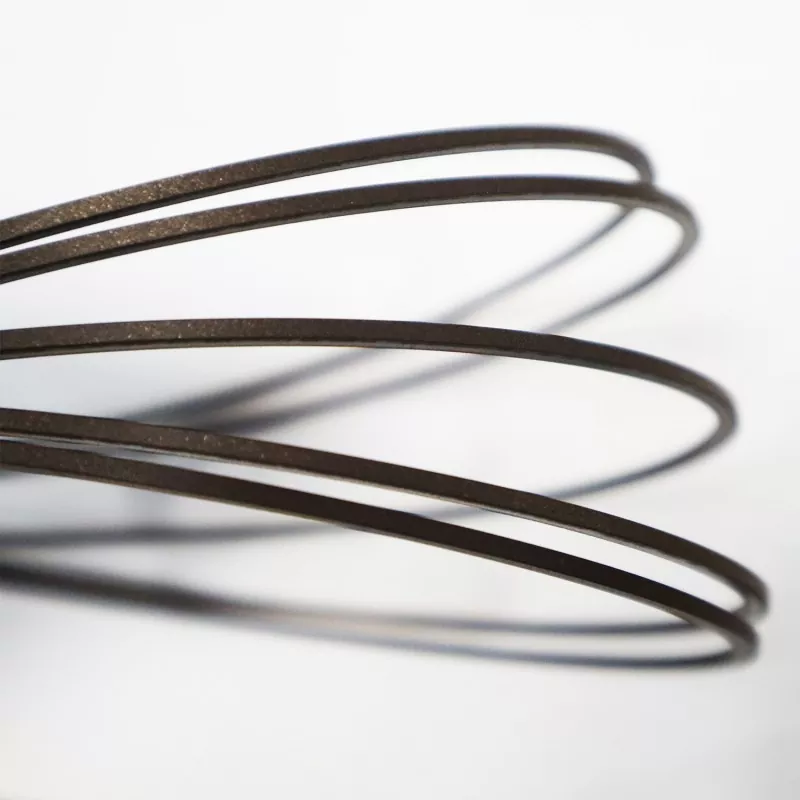

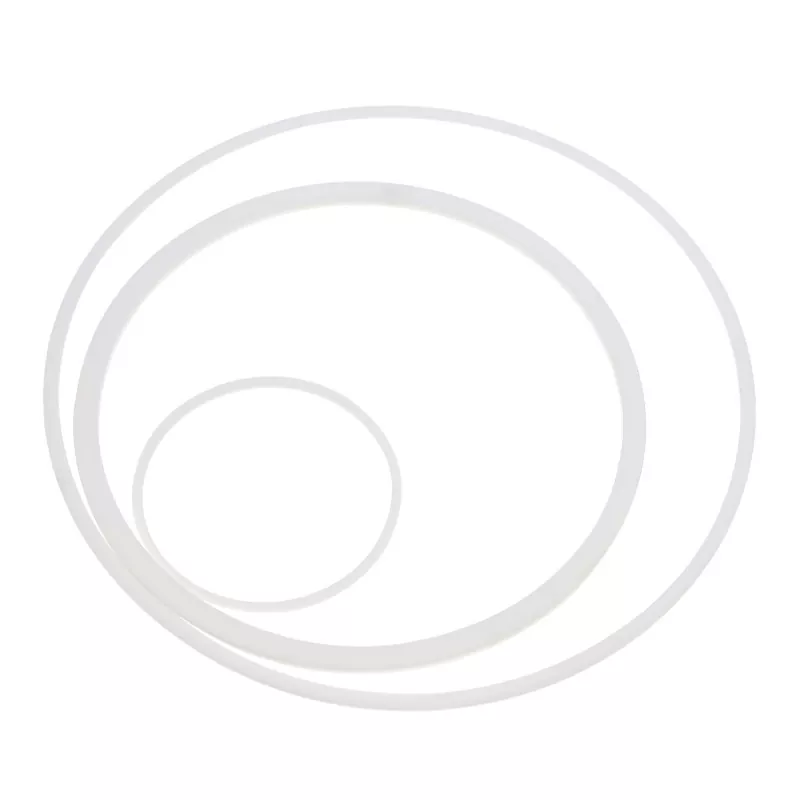

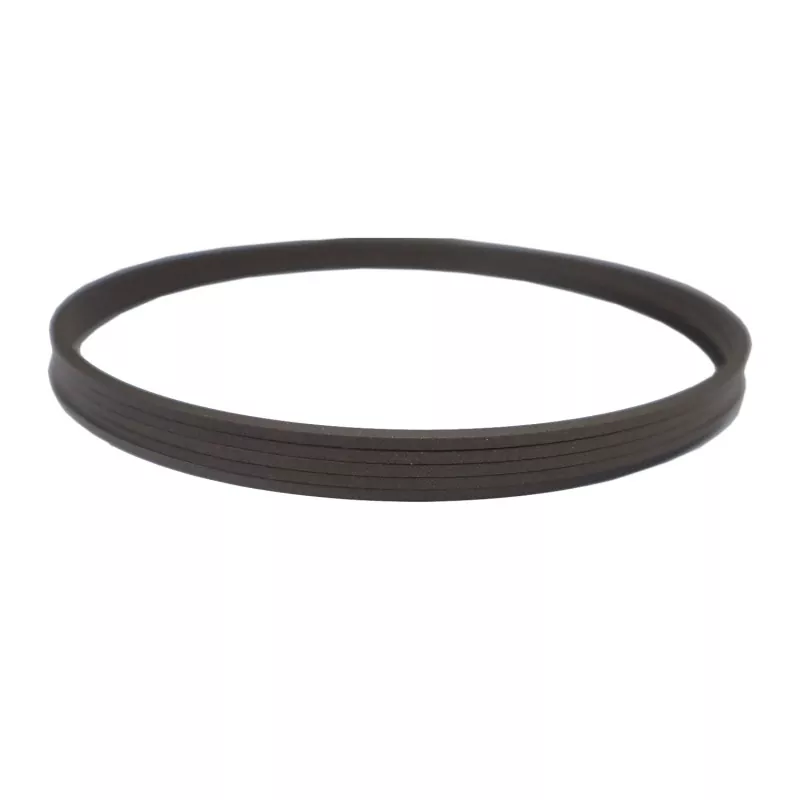

Ретаининг Ринг

Потпорни прстен се користи заједно са О-прстеном или звездастим прстеном како би се спречило да се заптивни прстен стисне у отвор на страни ниског притиска под дејством притиска. Како притисак наставља да расте, заптивни прстен се оштећује „екструзијом“ и на крају не успева да заптива. Ако се користи причврсни прстен, може се спречити „извлачење“ заптивног прстена. Према томе, потпорни прстен је додатак заптивном прстену. То није сама заптивка, али повећава опсег радног притиска заптивног прстена.

Потпорни прстен се користи заједно са О-прстеном како би се спречило његово „изливање“, ефикасно заштитио О-прстен, продужио његов радни век и омогућио већи зазор заптивке, чиме се смањују трошкови обраде.

Карактеристике производа и апликације:

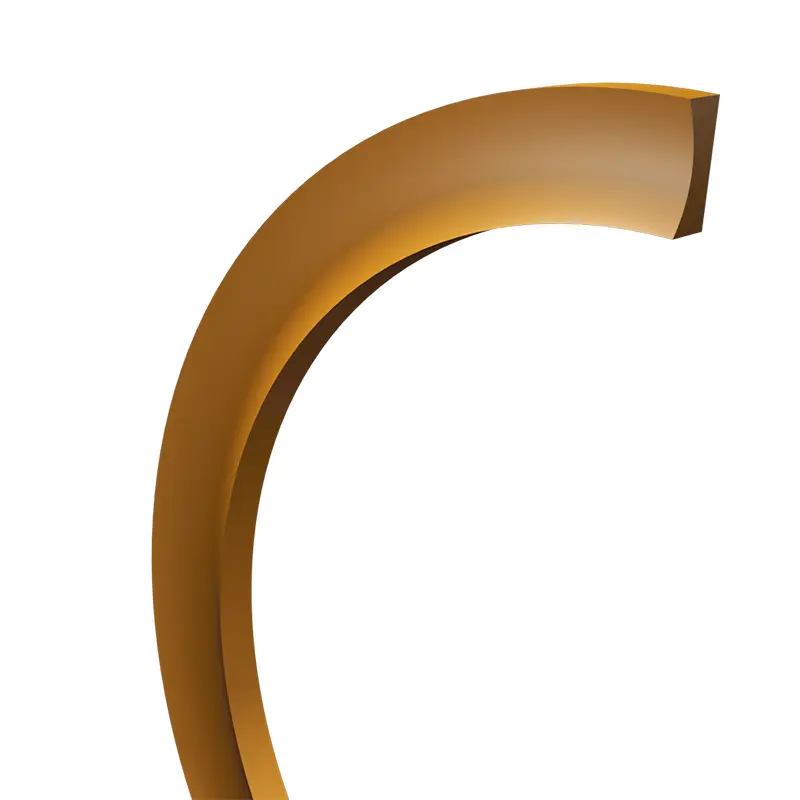

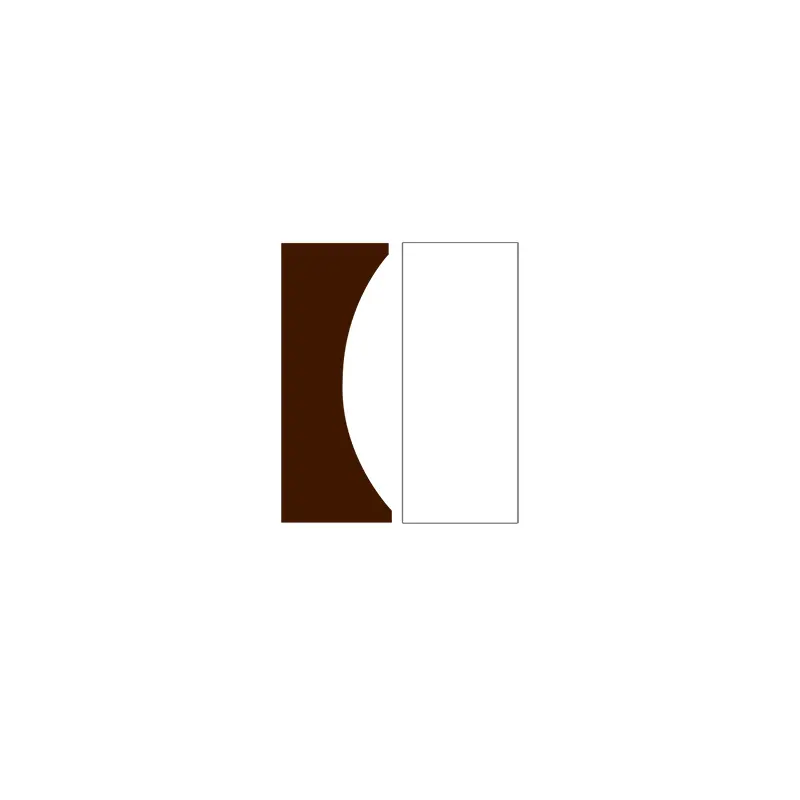

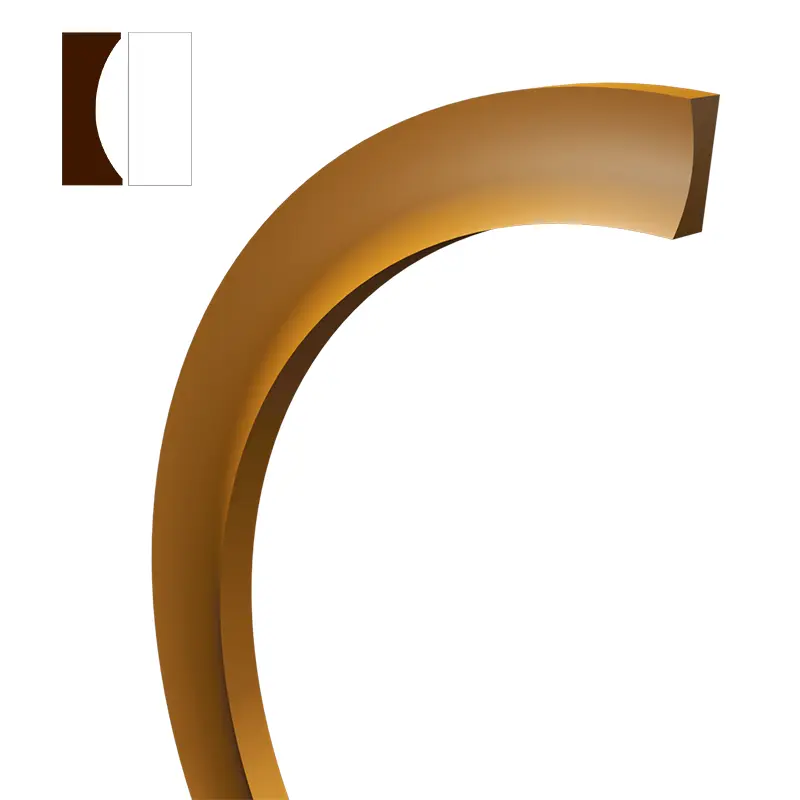

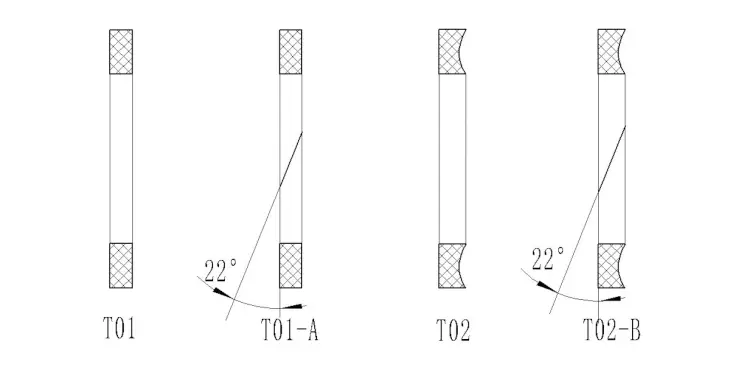

Облик и тип структуре прстена за задржавање

Технички подаци

Радни притисак: статичка заптивка може да достигне око 200Мпа (у зависности од материјала и типа заптивке причврсног прстена), клипна заптивка може да достигне око 40Мпа. Замах / спора ротација може достићи око 15Мпа.

Брзина: повратно кретање и ротација могу достићи око 2м/с (у зависности од материјала).

Стандарди наручивања

(1) Потпорни прстенови серије Т01 се састоје од унутрашњег пречника д1, ширине В и дебљине Т.

Пример: Т01-00356  д1: 3,56*Ш:1,35*Т:1,23

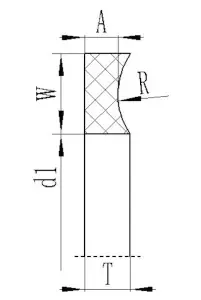

(2) Потпорни прстенови серије Т02 се састоје од унутрашњег пречника д1, ширине В и дебљине А и Т.

Пример: Т02-027  д1:33.78*В:1.35*А:1.14*Т:1.24
