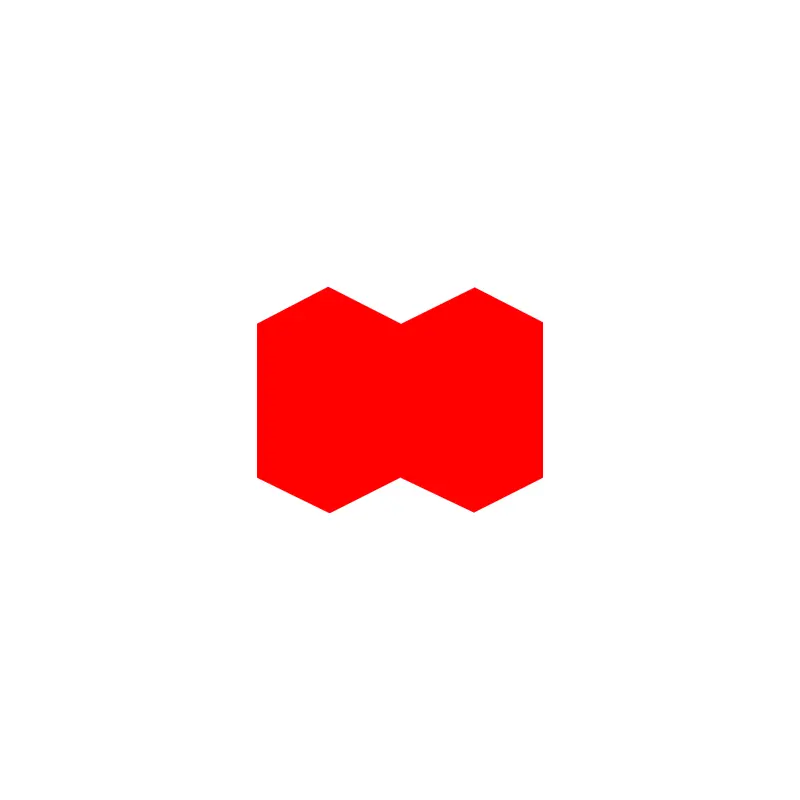

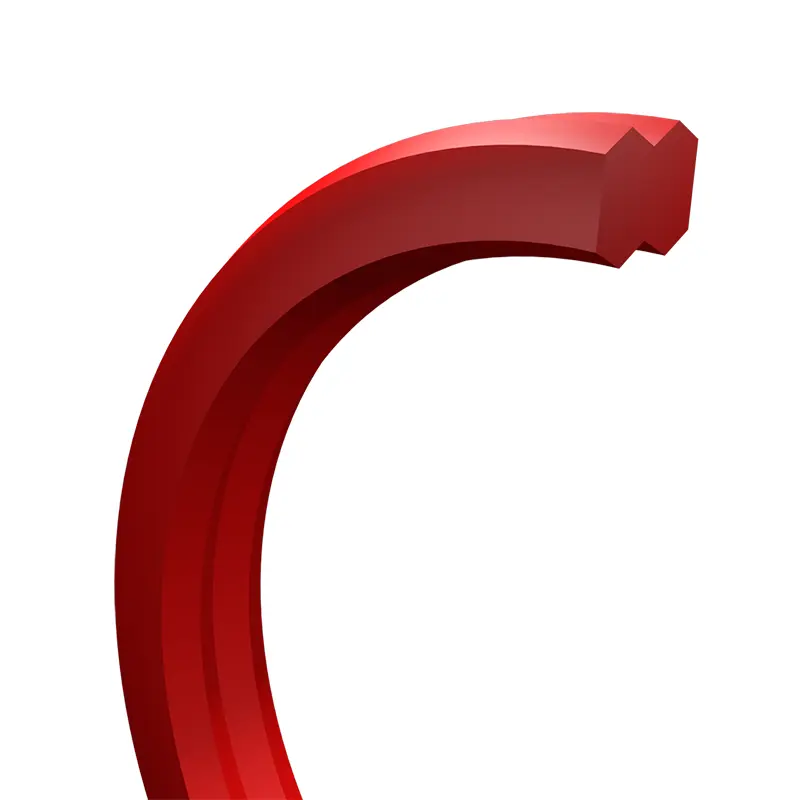

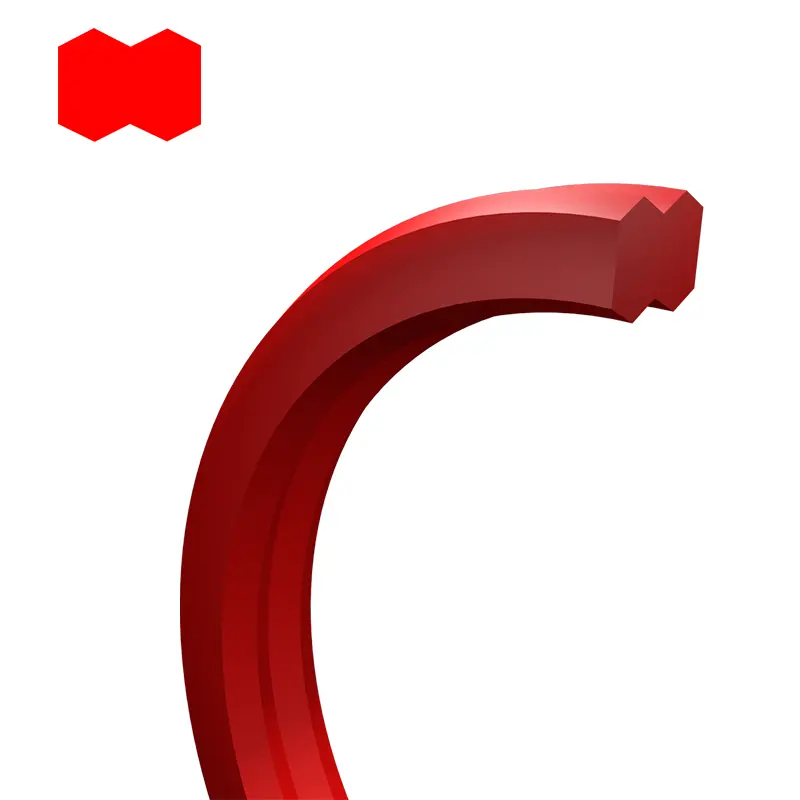

Заптивни прстен у облику бучице

У тренутном хидрауличком дизајну цилиндра, О-прстенови или О-Прстен + комбинација прстена у току углавном се користе као статичке бртве. Међутим, ово решење за бртвљење има одређене ризике током скупштине, јер се О-прстен може искривити и положај задржаног прстена можда није оптималан. Ово решење такође приказује недостатке у случају пулсирања притиска и упадајући прљавштину. У овом случају, заптивни прстен у облику бучице може се користити као идеална супституција као статички хидраулични печат јединственог оригинала.

Карактеристике и апликације производа:

Технички подаци

Притисак: до 50МПА.

Температура: -35 ℃ ... + 110 ℃.

Материјал: полиуретан.

Захтеви за инсталацију

(1) Инсталација Цхамфер Ц је изабрана према вредности дубине Гроове В (мм)

Када В <3; Ц≥3.

Када је в> 3; Ц≥5.

(2) површинска завршна обрада

(3) Заптивни прстен у облику бучице нема цурења под следећим условима испитивања и врло је отпоран на екструзију.

(4) Оптимално бртвљење јаза:

ЦИЛИНДЕР БОРЕ - Х8

Водич за рукав - Г6

Пошто је печат врло отпоран на екструзију, може се постићи зрачни заптивни јаз с 0,2 мм.

У ниској употреби температуре треба избегавати одступања из водича до матичног и клипног штапа.

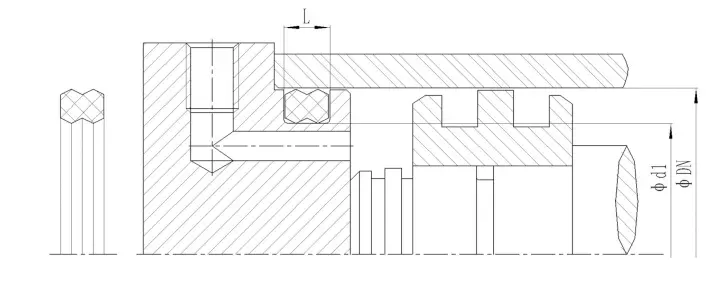

Препоруке за инсталацију

Предност

У поређењу са О-прстеновима или О-прстеном + задржавање комбинација прстена, бучићи за печате имају следеће предности:

(1) врло отпоран на увијање

(2) Једноставан за инсталацију

(3) Лонг сервисни живот

(4) Отпорност на високи притисак

Примена

Бртве бучице се обично користе у хидрауличким цилиндрима, као што су:

(1) виљушкари

(2) хидраулика грађевинске машине

(3) индустријска хидраулика

(4) машинске алате

(5) машине за бризгање

(6) хидрауличне преше

(7) вентили кертриџа
