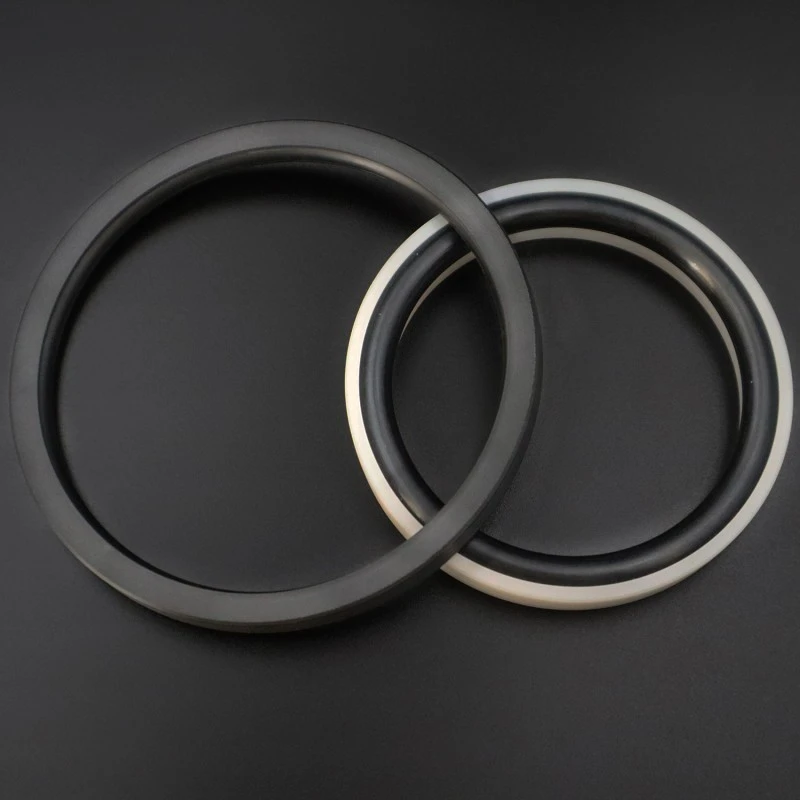

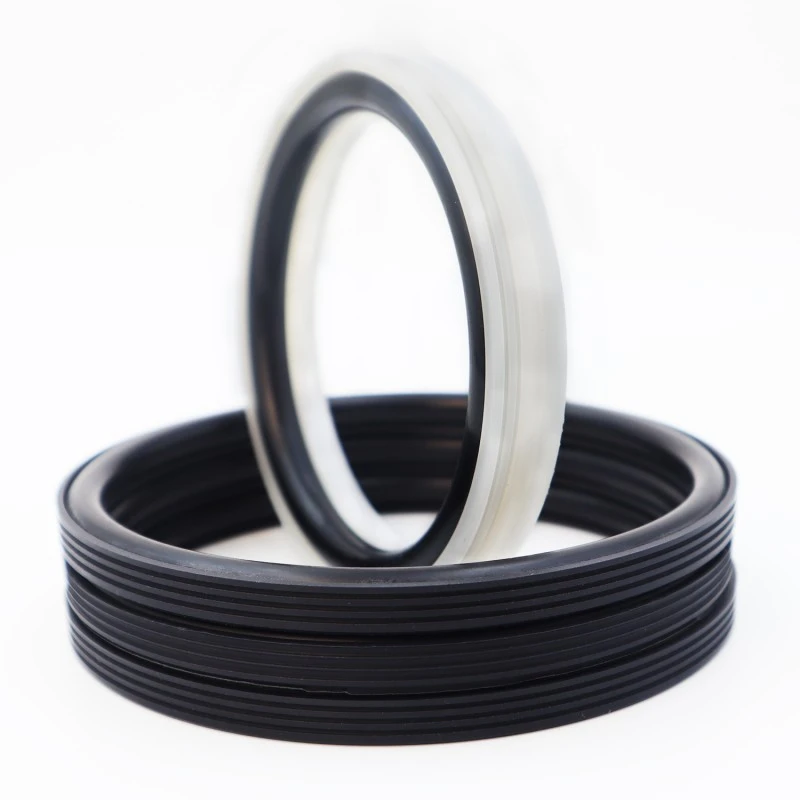

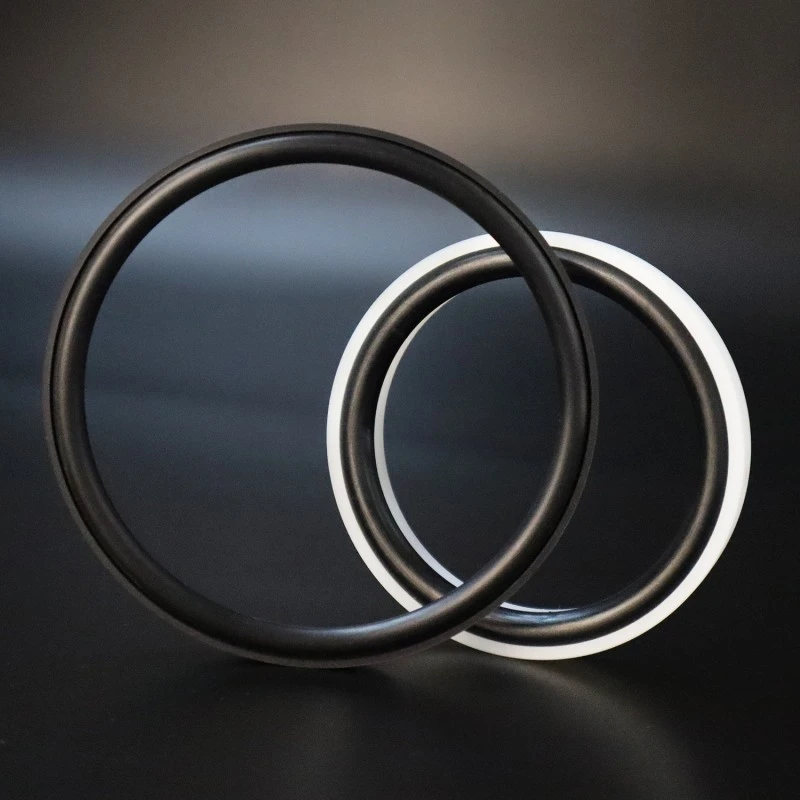

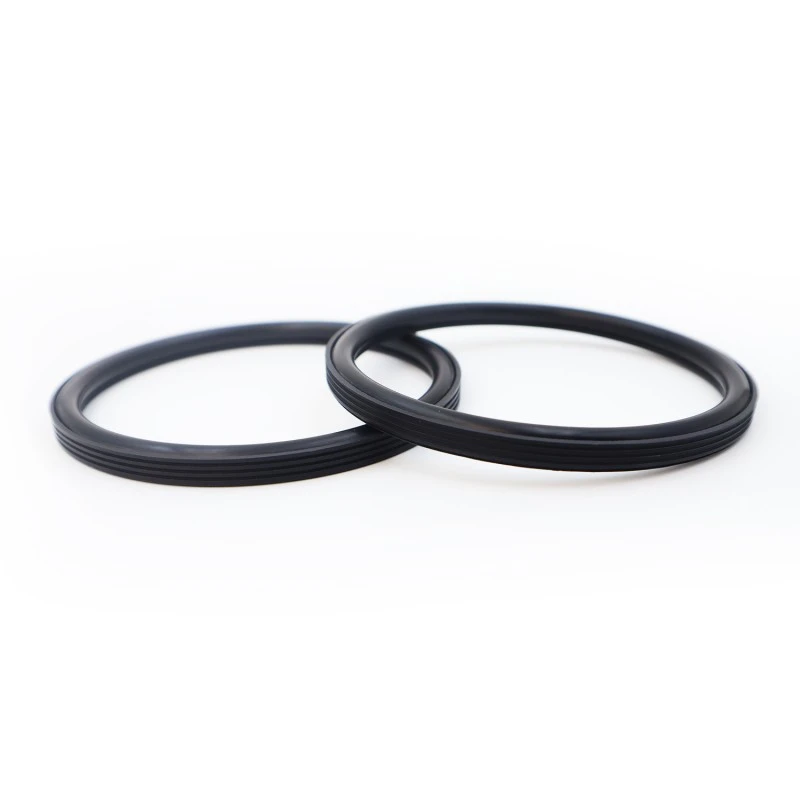

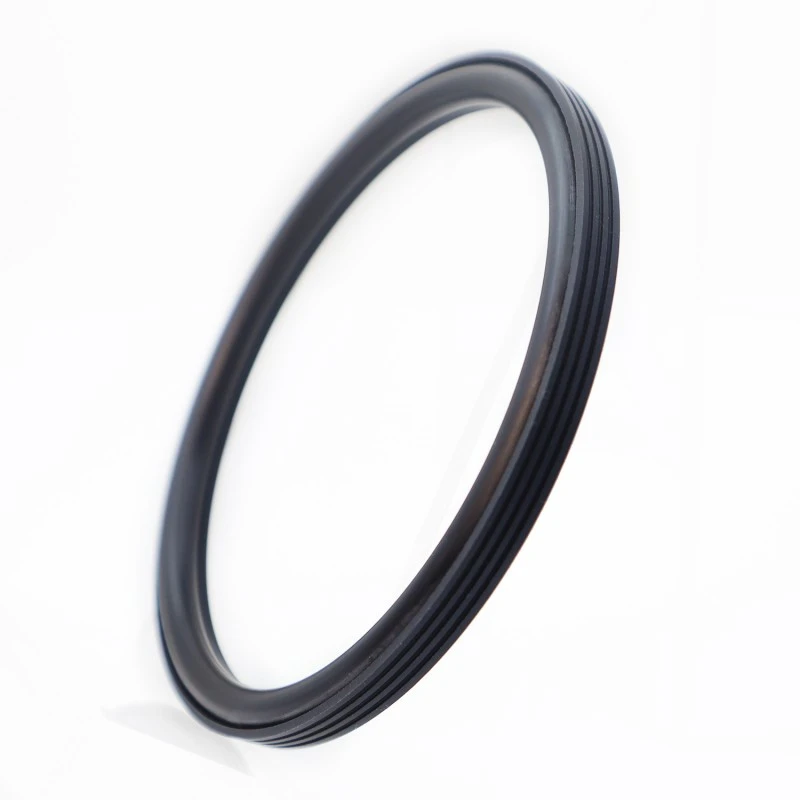

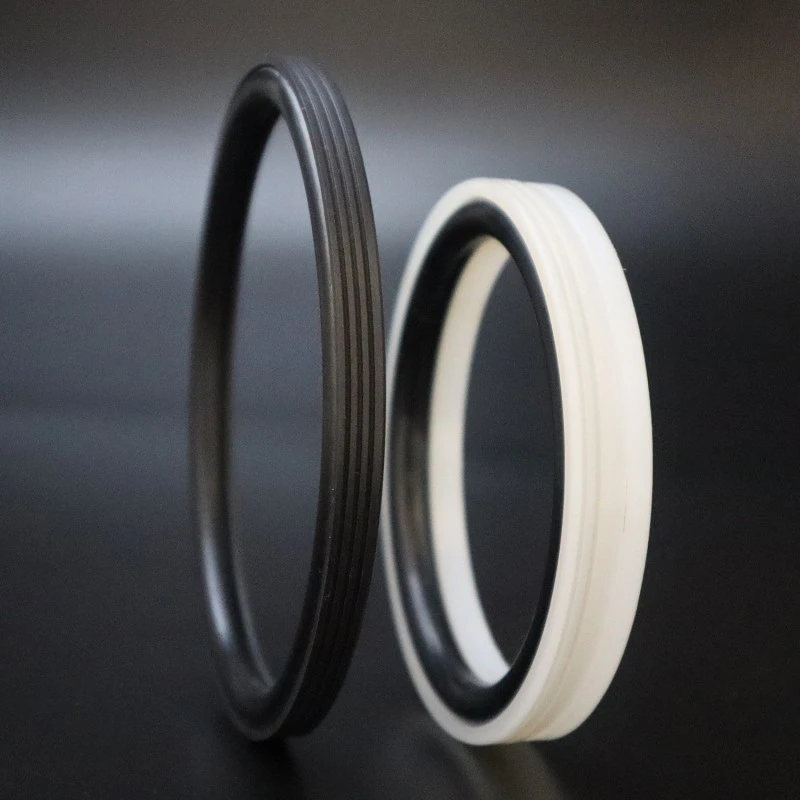

Заптивач проврта, дизајниран и произведен од стране Руицхен Сеалинг Фацтори, погодан је за једносмерно заптивање у хидрауличним клипним и ротационим апликацијама. Има дуг радни век, ниско трење, одличне перформансе заптивања, компактну структуру и једноставну инсталацију, употребу и одржавање. Специјална заптивна ивица и дизајн оптимизоване дебљине заптивке обезбеђују одличне перформансе заптивања чак и у оштрим медијима као што је цементна маса.
|
Притисак/МПа |
Температура/°Ц |
Брзина / м/с |
Средње |
|
|
повратно кретање |
Ротационо кретање |
|||
|
≤100 |
-35 до +100°Ц (са НБР О-прстеном) |
≤6 |
≤2 |
Вода, блато, сирова нафта, хидраулично уље, емулзија |
|
-20 до +200°Ц (са ФКМ О-прстеном) |
||||
Избор материјала
1. Пратећи материјали за О-прстенове могу се изабрати између: Р01 Нитрилна гума (НБР), Р02 Флуорубер (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал је ПТФЕ4, други доступни материјали укључују ПТФЕ2/ПТФЕ3/ПТФЕ5/УПЕ/ПК1/ПК2, итд.
Пример поруџбине
Модел наручивања: РЦ2062-80*68.3*7.6-ПТФЕ4-Р01
Модел - Пречник отвора * Пречник жлеба * Ширина жлеба - Шифра материјала

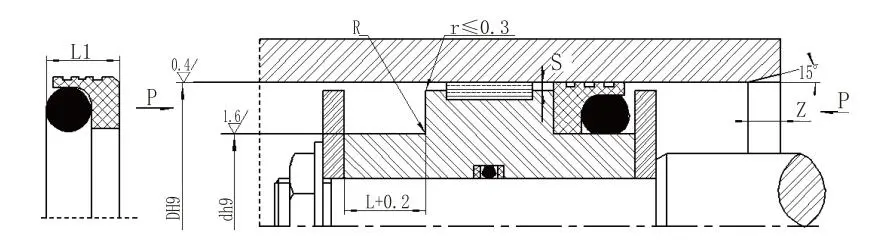

Спецификације и параметри (доступна је било која величина унутар наведеног опсега.)
|
Опсег отвора бленде Стандардни тип ДХ9 РЦ2062 |
Опсег отвора бленде Тешка оптерећења ДХ9 РЦ2062-З |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Ширина заптивача Л1 |
Заобљени углови Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена |
||
|
<10МПА |
<20МПА |
<40МПА |
||||||||
|
8~12.9 |
- |
Д-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
Д-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Напомена: 1. За отворе цилиндра ≤ 30 мм, препоручује се дизајн отвореног жлеба.
2. За притиске веће од 30 МПа, препоручује се уклапање Х8/ф8 за екструзиони зазор.
Свеобухватне могућности тестирања: Наша централна лабораторија је опремљена пуним спектром опреме за тестирање, способне да симулира перформансе производа у стварним радним условима. Ставке за тестирање укључују, али нису ограничене на:
Инспекција димензија: Коришћење високо прецизних инструмената за мерење 2Д слике и машина за координатно мерење како би се осигурало да димензије производа у потпуности испуњавају захтеве толеранције цртежа.
Испитивање перформанси: Укључујући тестове старења при високим температурама, тестове на ниским температурама, тестове отпорности на уље/средње, тестове отпорности на хабање, тестове притиска на пуцање, итд.
Тестирање животног циклуса: Предвиђање животног века и поузданости производа путем тестова издржљивости који симулирају стварне услове рада.
