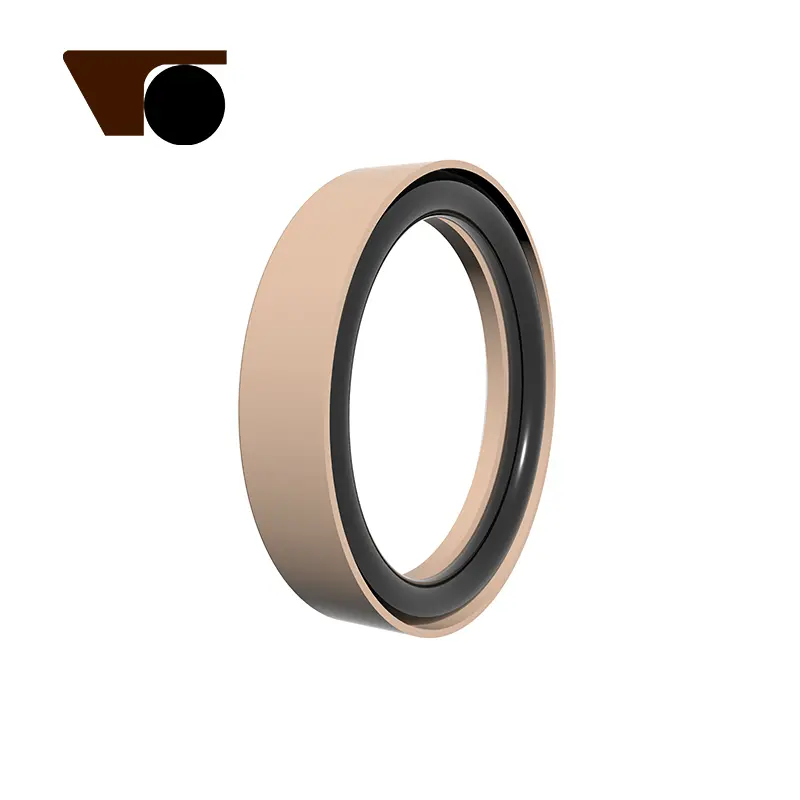

Наше руицхен бртвене бртве за прирубницу са високим притиском доносе иновативни дизајн да би се пружило боље перформансе производа. Језгро је комбинација пуњених или модификованих ПТФЕ материјала за бртвљење специјалног облика и оплате у облику слова О-у облику, која је погодна за аксијални (крај), прирубнице једносмерно статички (притисак) заптивача и бртвљење притиска.
Затварање прирубница са великим притиском имају значајне предности, дуг живот, смањени трошкови одржавања, одлично заптивање за спречавање цурења медија, високог притиска и отпорности у ултра-високог притиска да задовоље екстремне услове рада и изврсна структура за једноставну инсталацију.

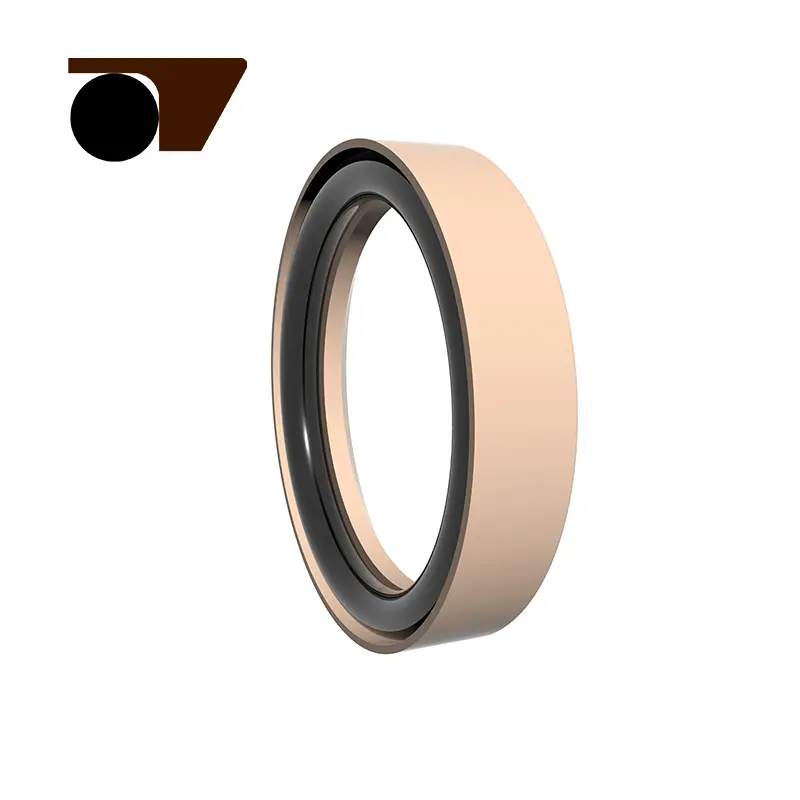

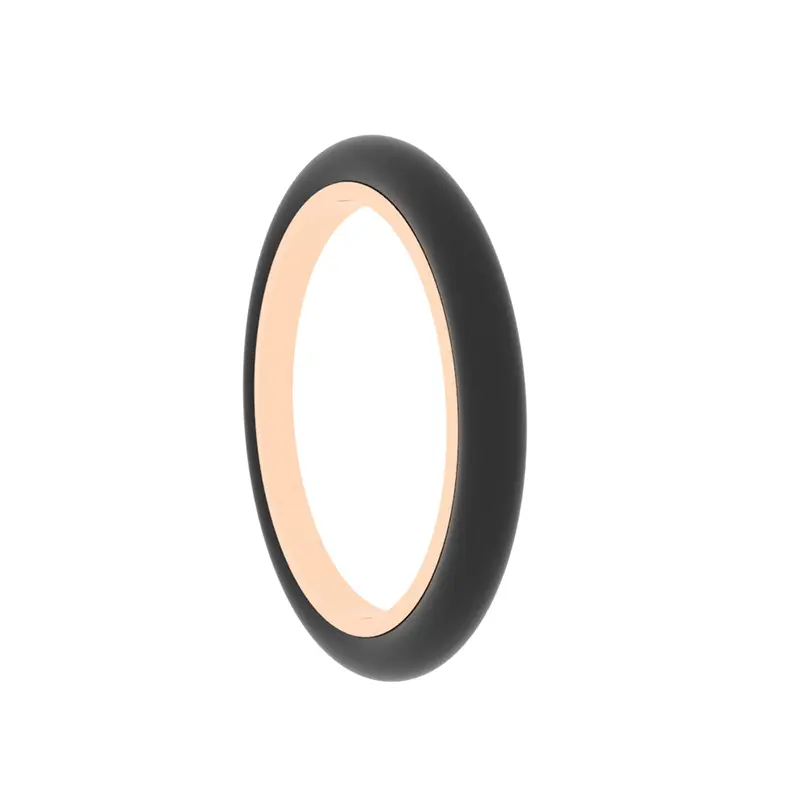

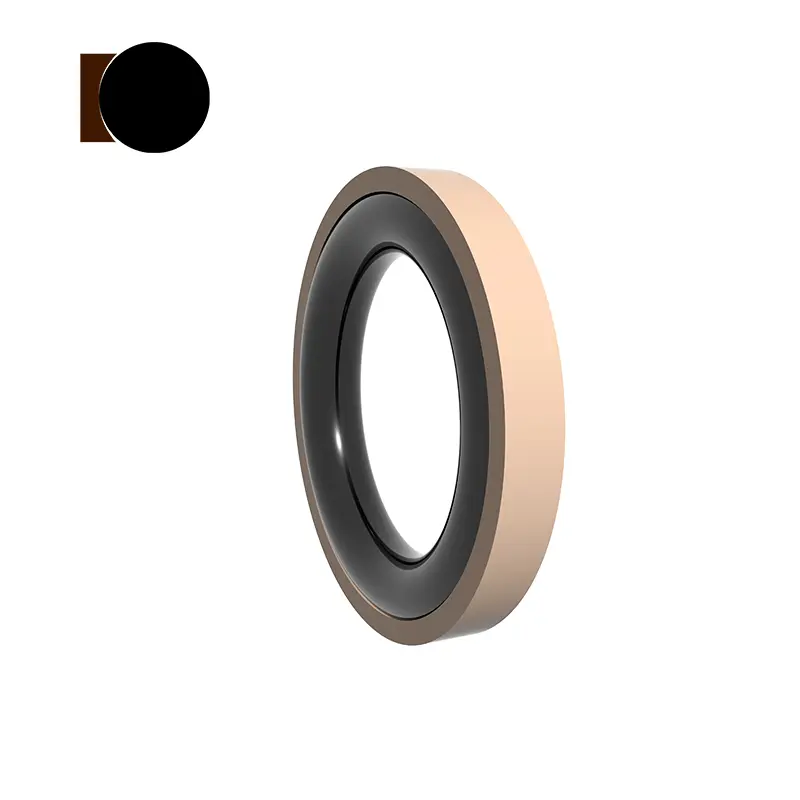

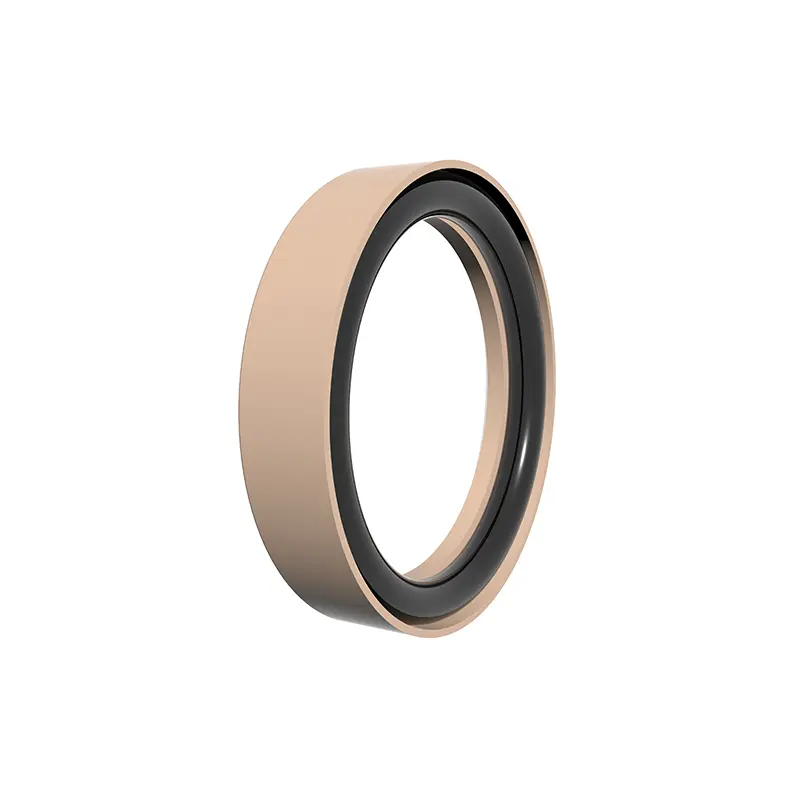

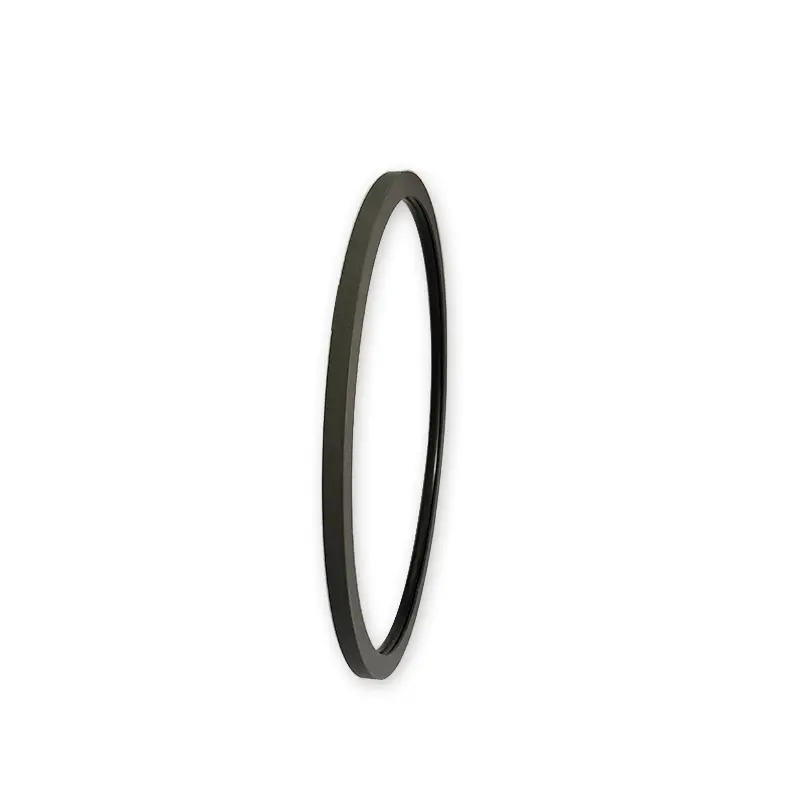

Према различитим условима рада, направили смо подељене моделе за вас да одаберете између: РЦ2871 серије (десни угао заптивни прстен и гумени прстен у облику слова) је подељен на А и Б врсте и б усавршава се са различитим сценаријима притиска; РЦ2872 серија (заптивни прстен у облику слова Ц и гумени прстен у облику слова ОС) погодан је за заптивање статичког притиска; РЦ2873 (ојачан прстен за заптивање десног углова и гумени прстен у облику слова) специјализовано је за ултра-високог статичког притиска; РЦ2874 (И-у облику заптивача и гумени прстен у облику слова О осигуравају стабилност ултра-високог бртвења притиска; РЦ2875 серија (заптивни прстен у облику стопала и гумени прстен у облику слова О и Б су подељени у А и Б врсте у складу са различитим статичким потребама за бртвљење.
Неке посебне комбинације су препуне истиче, попут модификованог заптивног прстена у облику стопала са О-прстеном, који користи пре-компресију и прирубску структуру да би се постигло боље заптивање на вишим притисцима и издржати високе и ултра-високе притиске; Исто важи и за комбинацију ц-у облику слова Ц и ојачано заптивање десних углова и О-прстенова, пружајући поуздан решење за бртвљење високог притиска (прирубнице) заптивача у свим правцима.
Карактеристике и апликације производа:

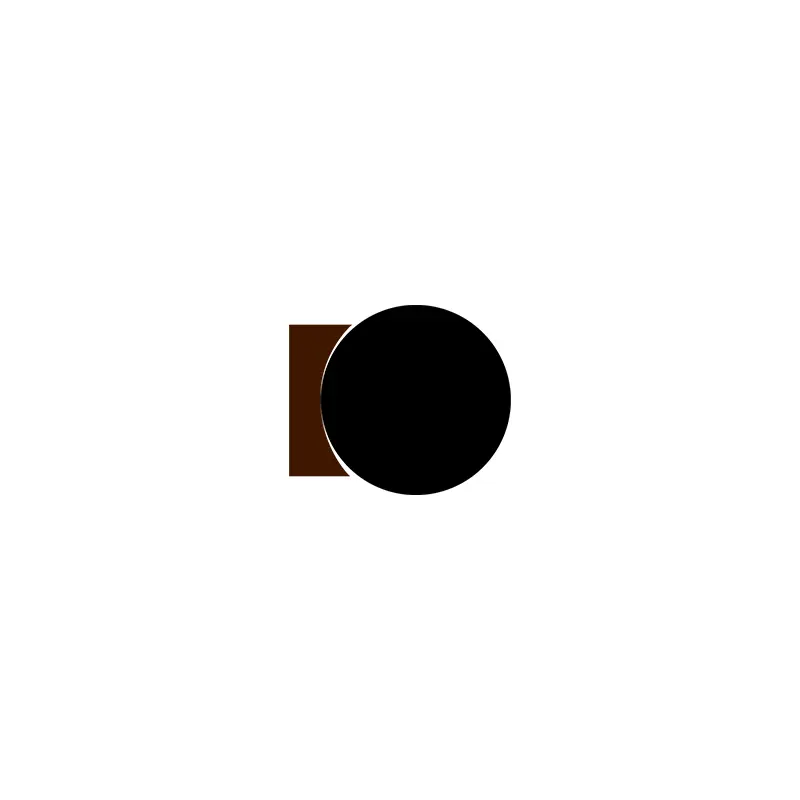

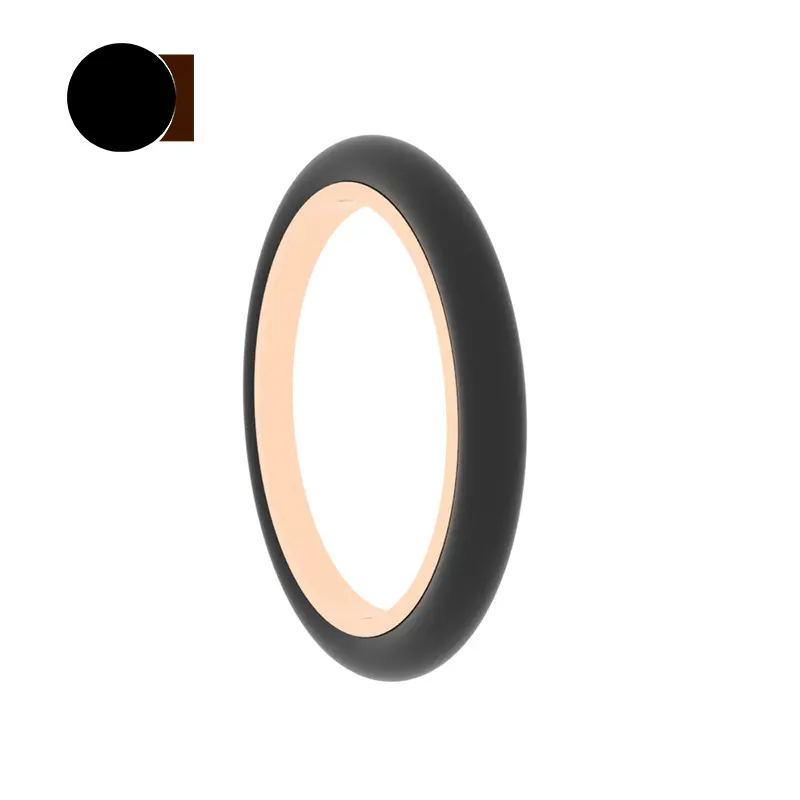

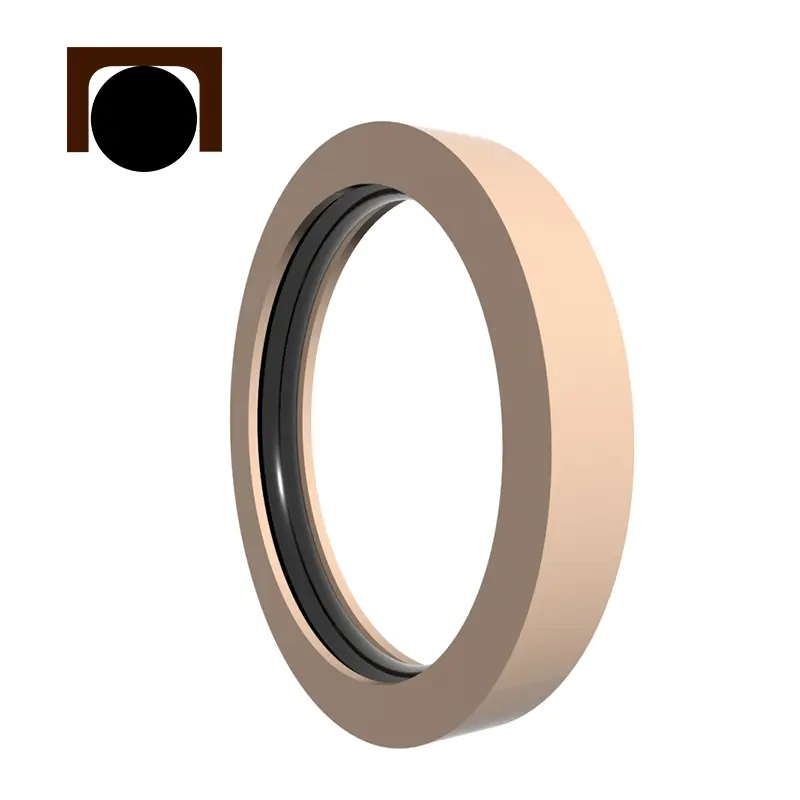

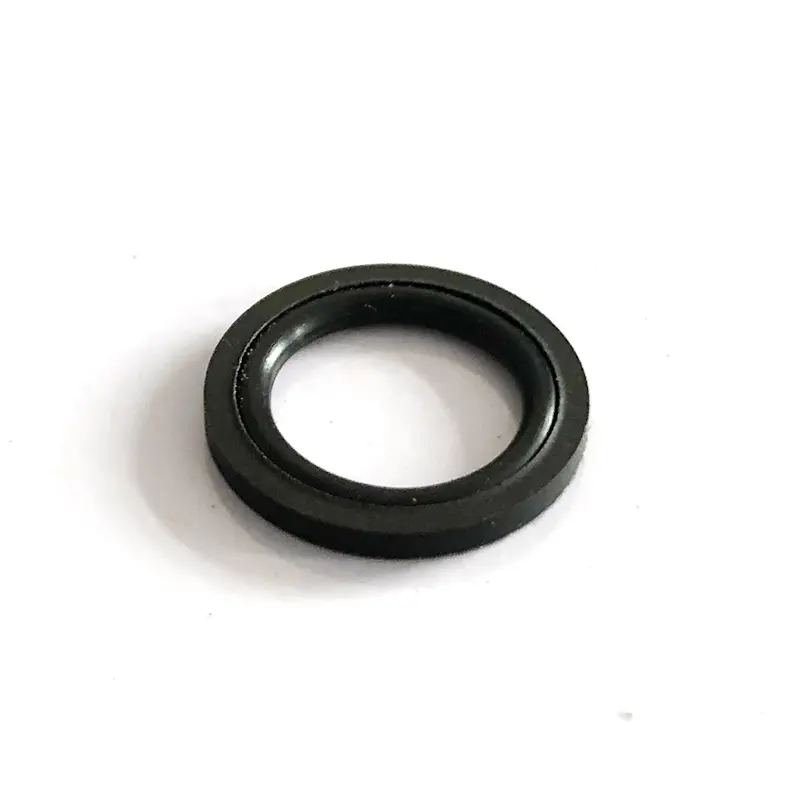

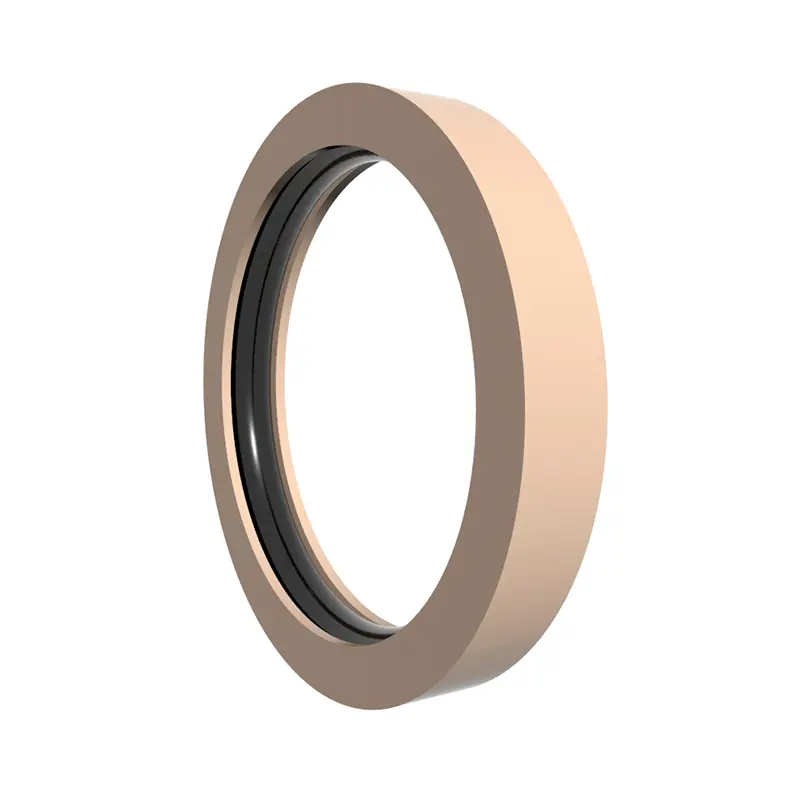

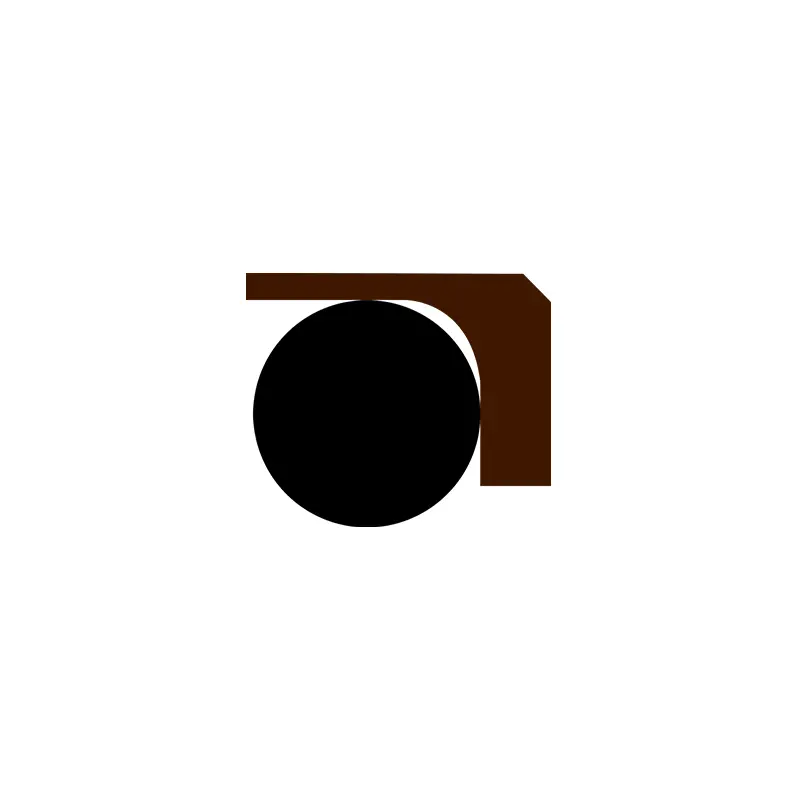

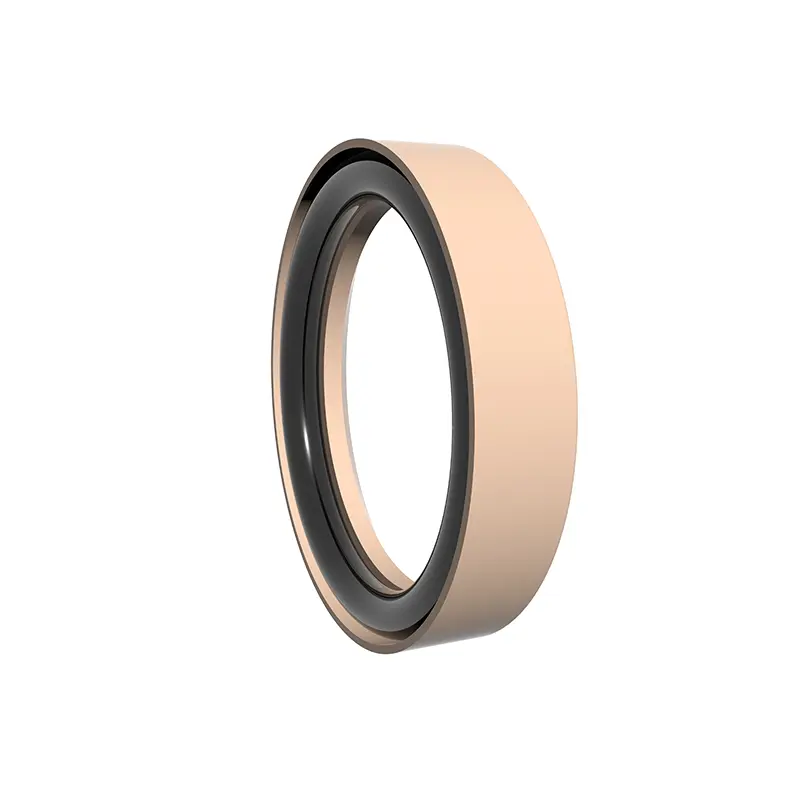

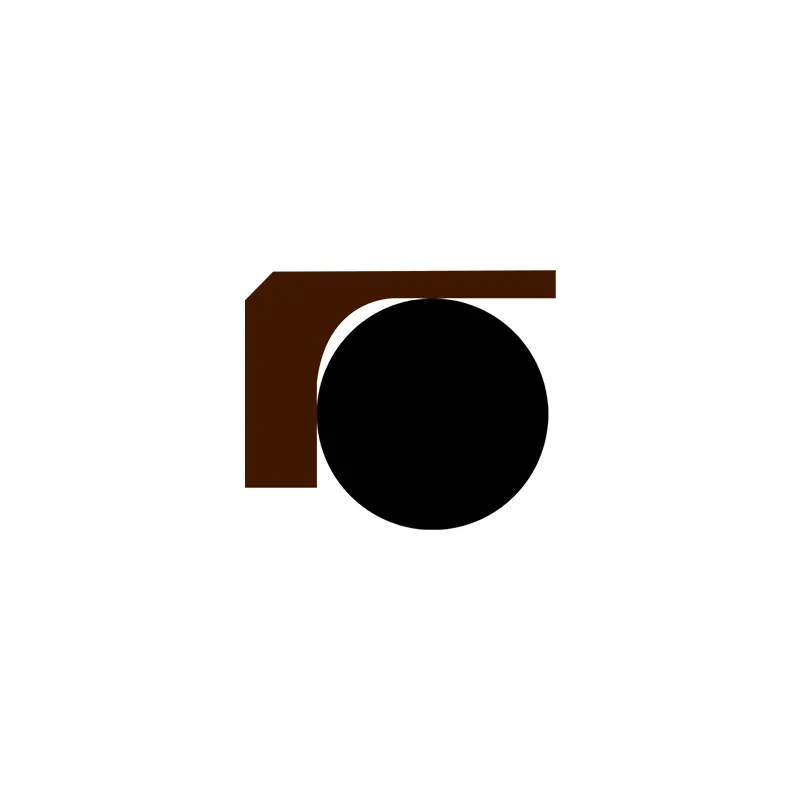

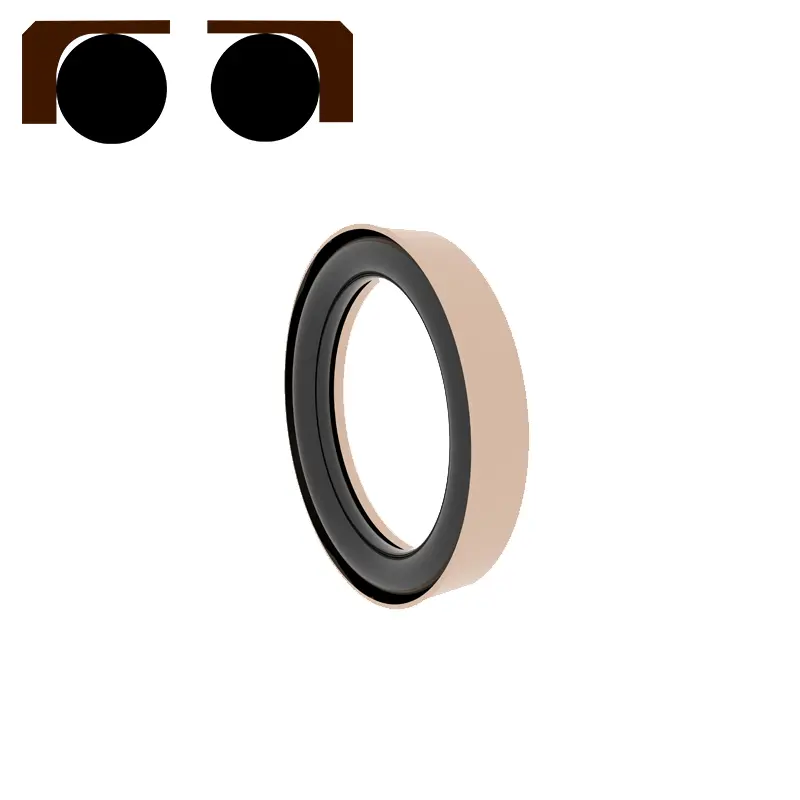

Овај печат је састављен од прстена за заптивање десног угља направљен од ПТФЕ-а и О-прстена. О-прстен је унапред компримиран да би се створила сила за стезање да би се постигло заптивање. Стена стезања бртве се повећава под притиском, односно, то је виши притисак, то је боље заптивање. Пошто је клизни прстен усвојио бочну структуру ребра, о-прстен неће бити исцијеђен и може да издржи висок притисак.

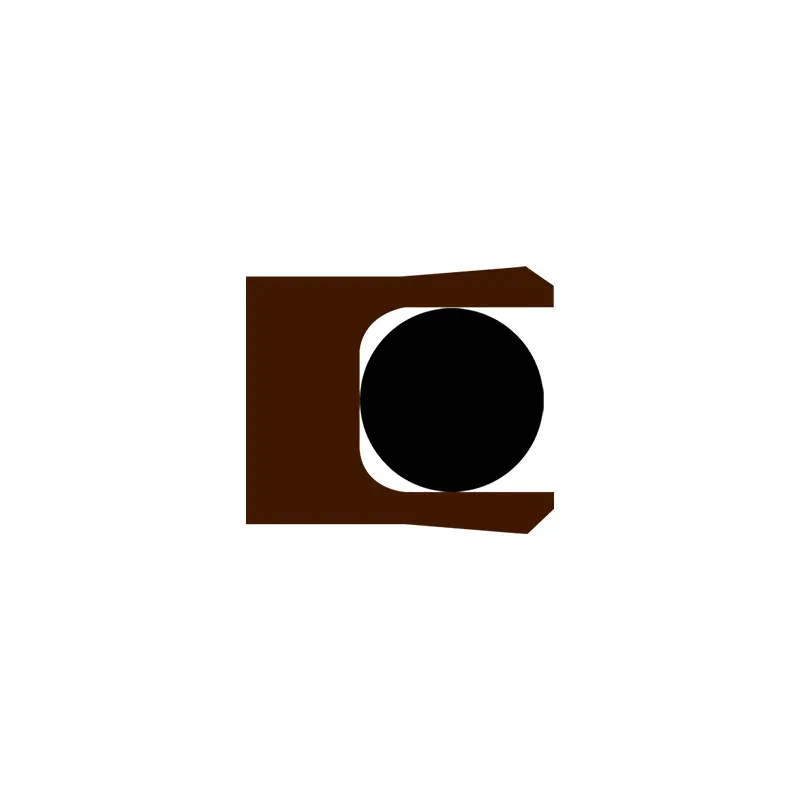

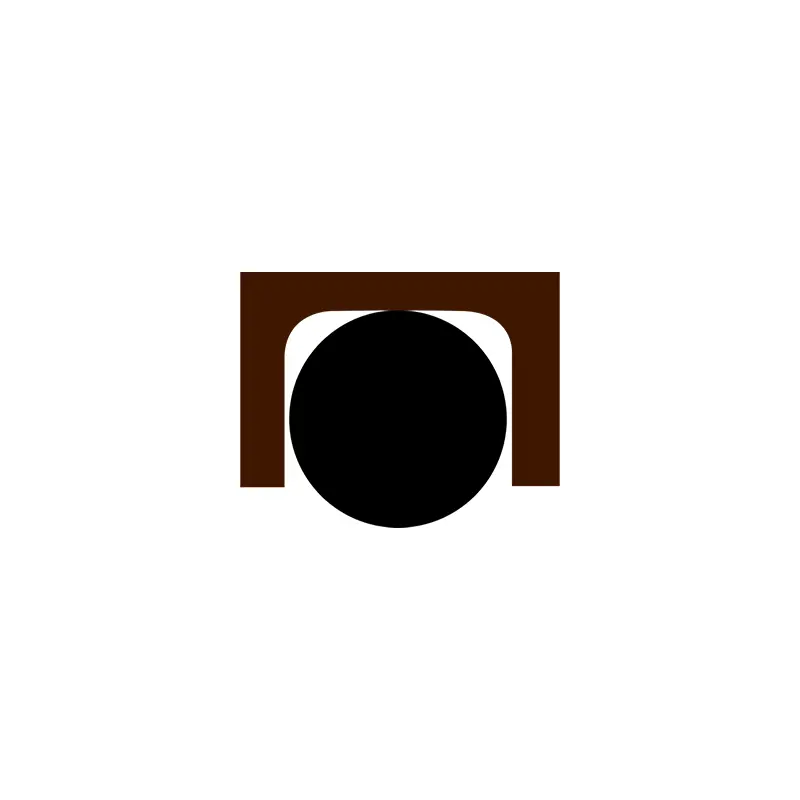

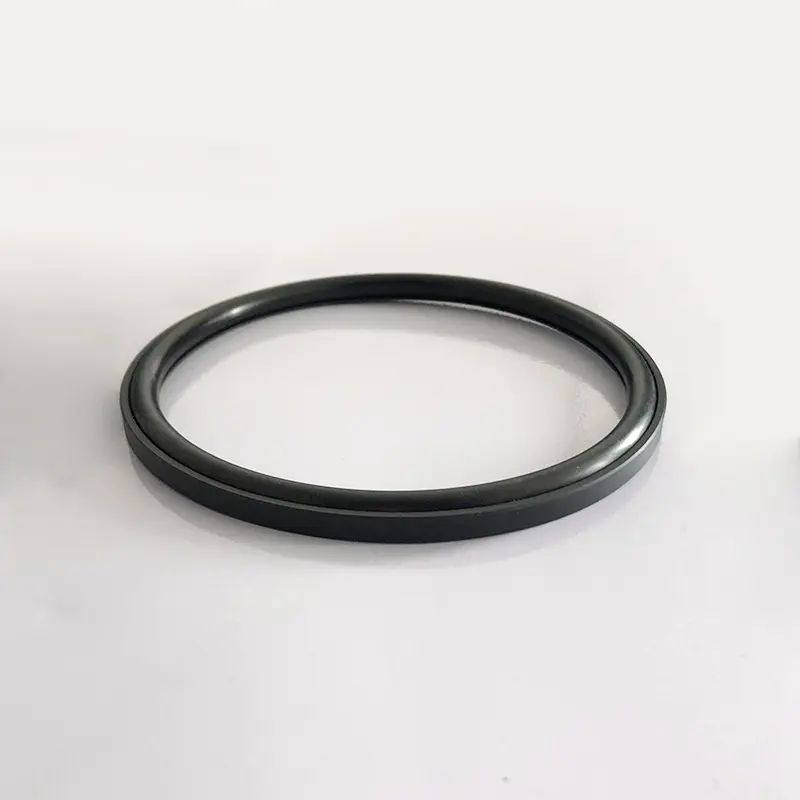

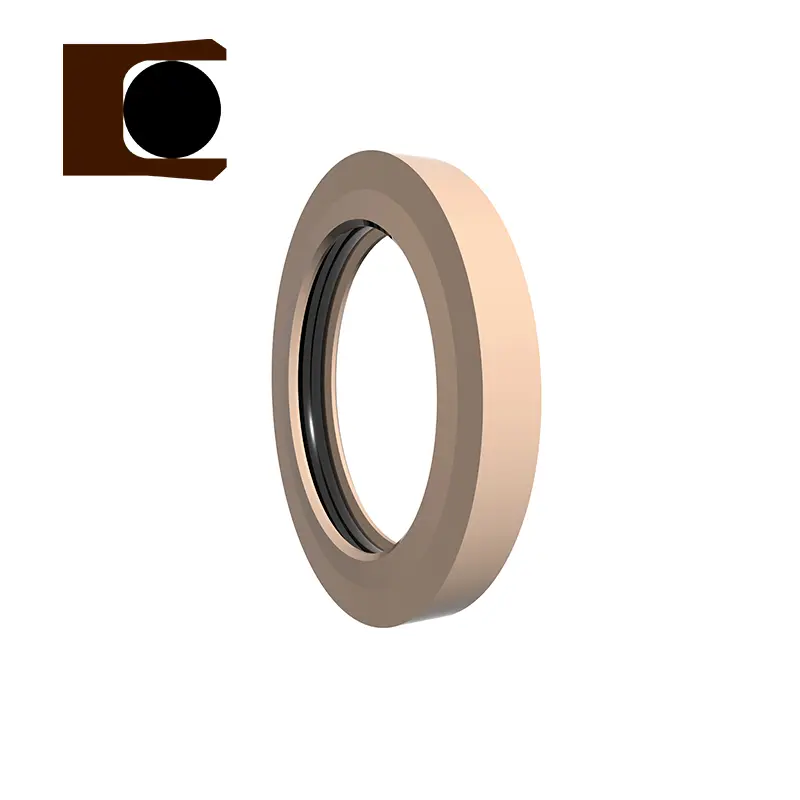

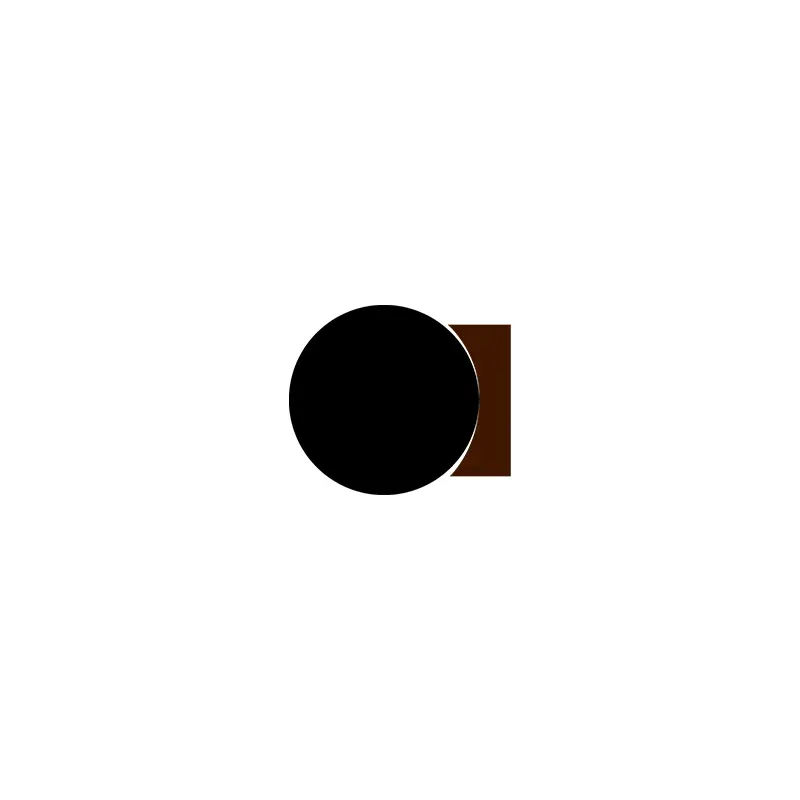

Овај печат састоји се од ПТФЕ-а Ц-у облику слова Ц и О-прстена. О-прстен је унапред компримиран да би се створила сила за стезање да би се постигло заптивање. Стена стезања бртве се повећава под притиском, односно, то је виши притисак, то је боље заптивање. Пошто је клизни прстен усвојио двострану структуру ребра, О-прстен неће бити стиснут и може издржати висок притисак.
РЦ2873
РЦ2874

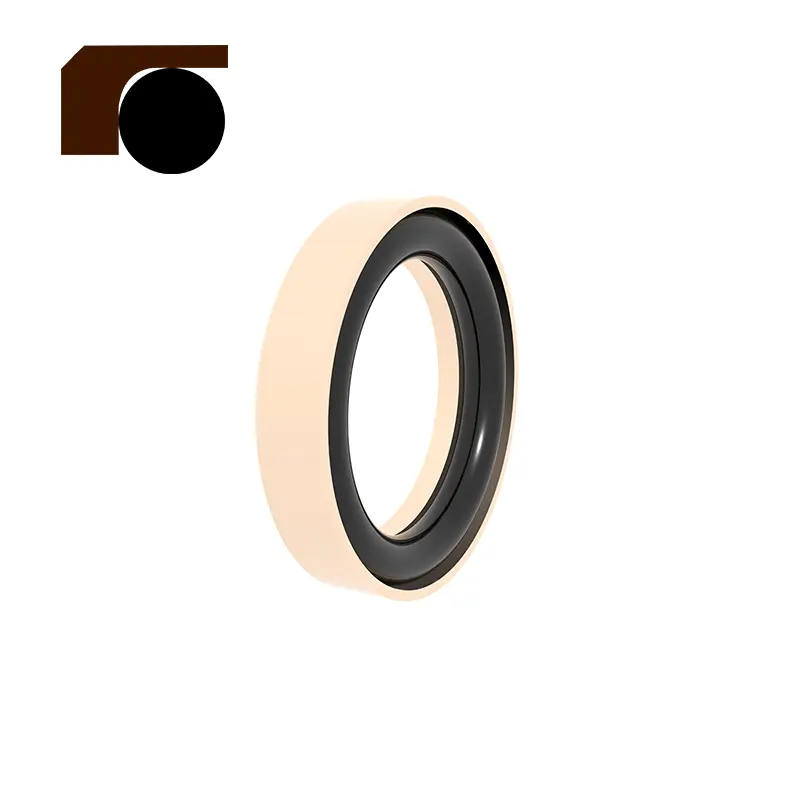

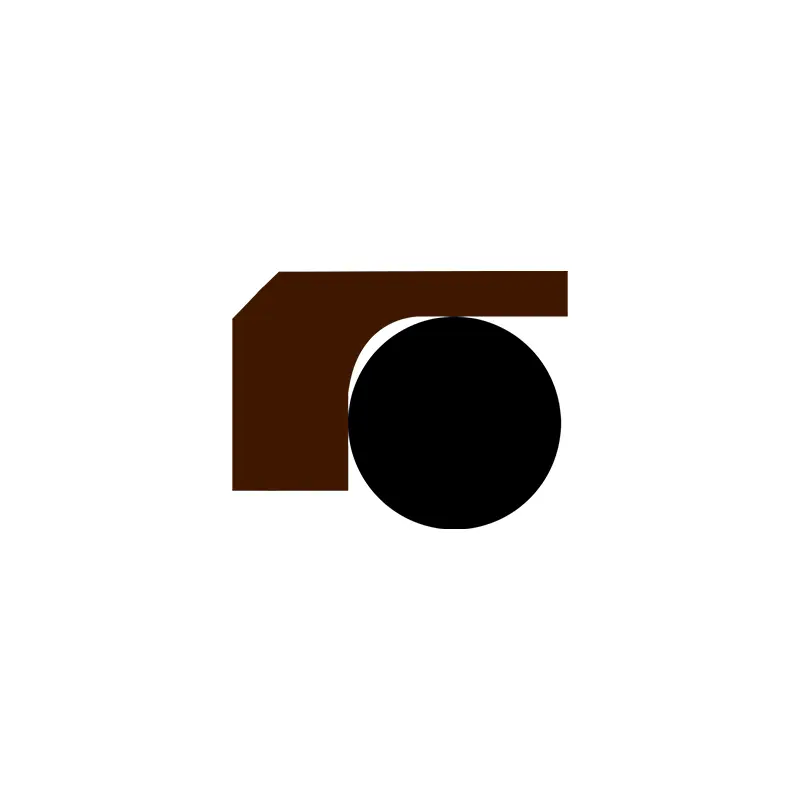

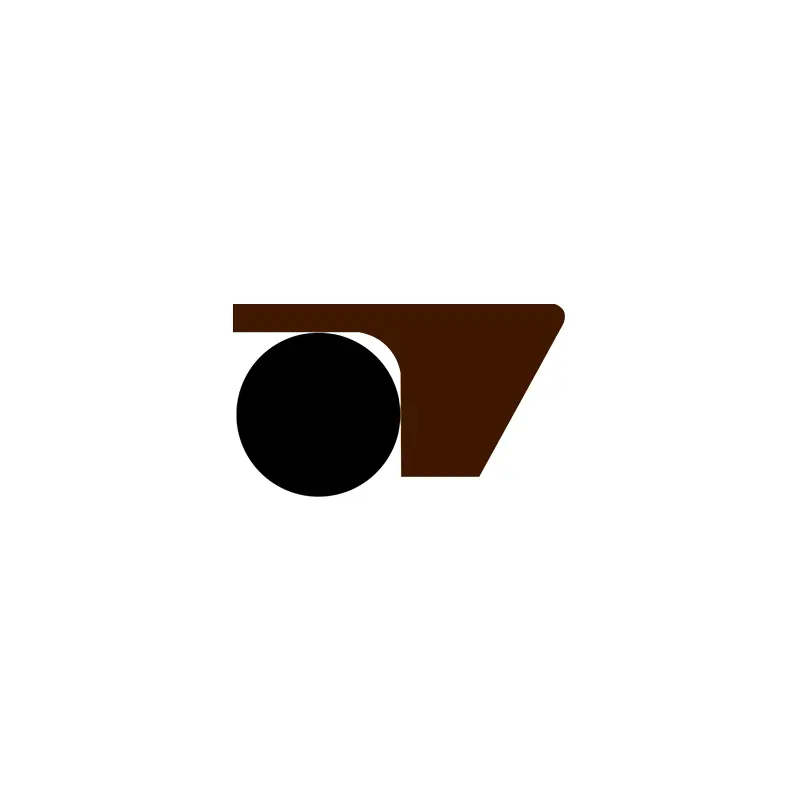

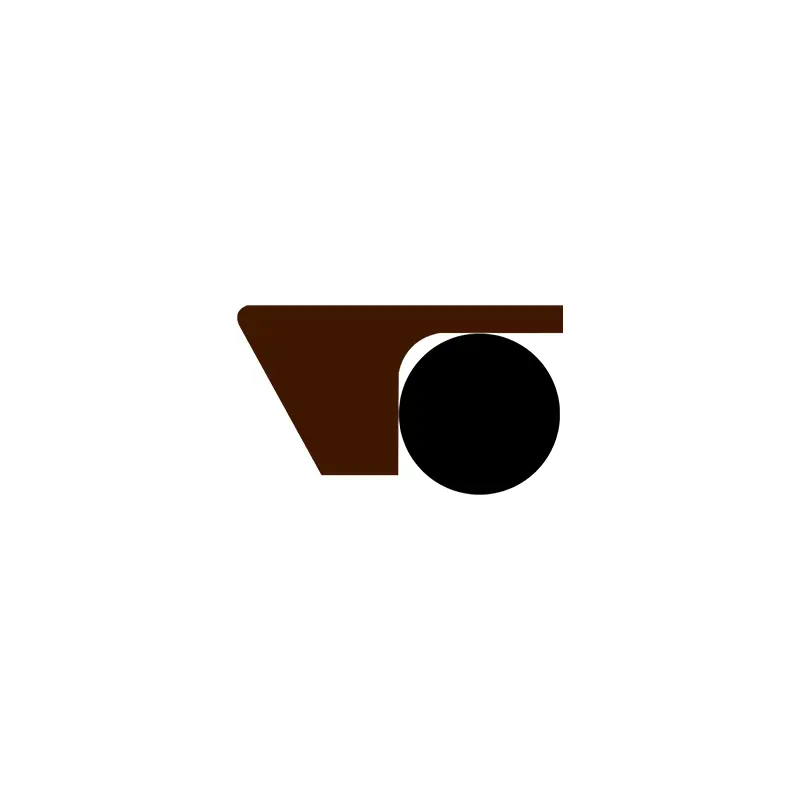

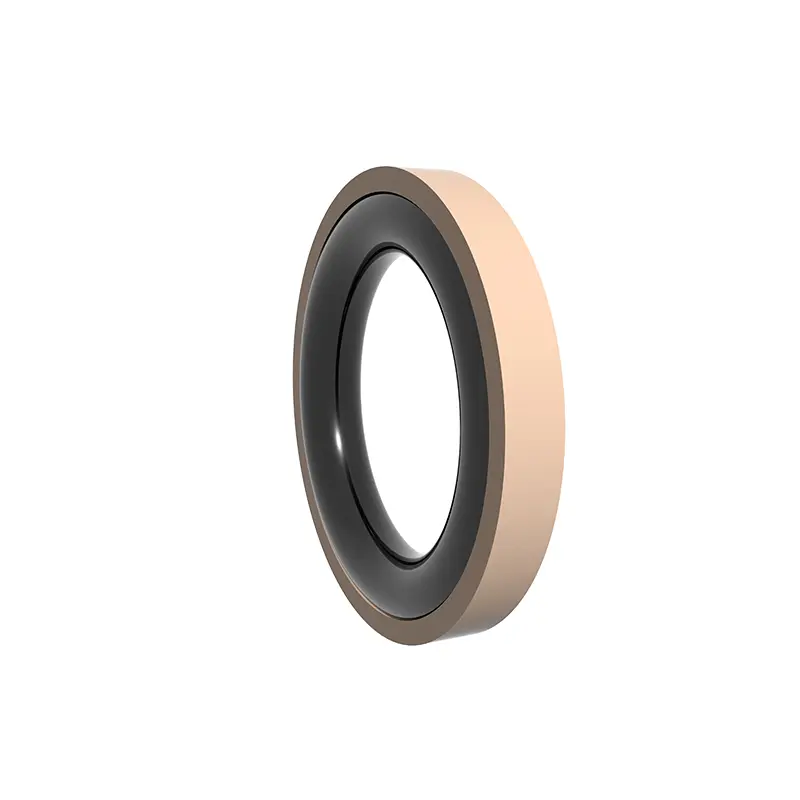

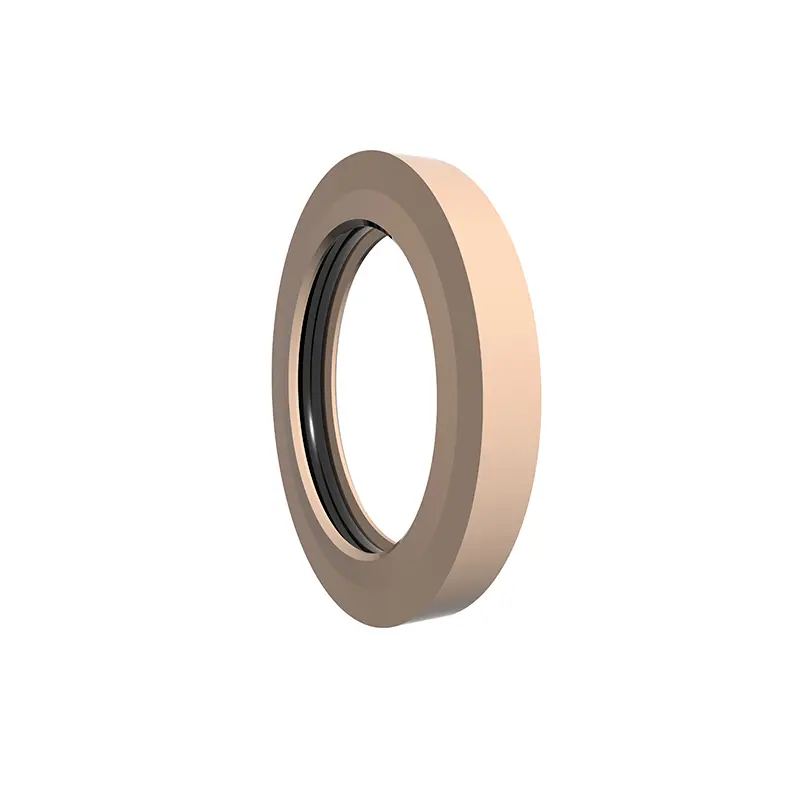

Овај печат је састављен од заптивачког прстена у облику стопала направљеног од модификованог ПТФЕ материјала и о-прстена. О-прстен је унапред компримиран да би се створила сила за стезање да би се постигло заптивање. Стена стезања бртве се повећава под притиском, односно, то је виши притисак, то је боље заптивање. Пошто проклизни прстен усвоји бочна структура у облику траке, О-прстен неће бити стиснут и може да издржи висок и ултра-висок притисак.
Спецификације:

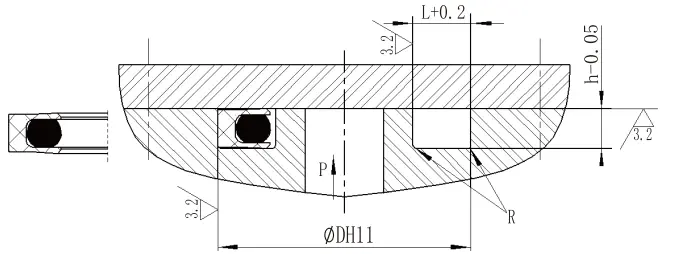

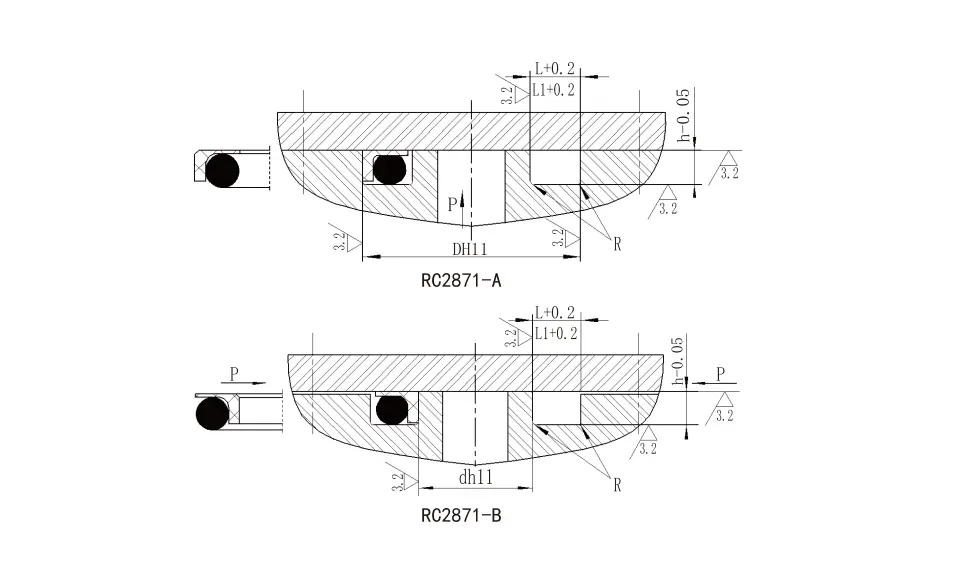

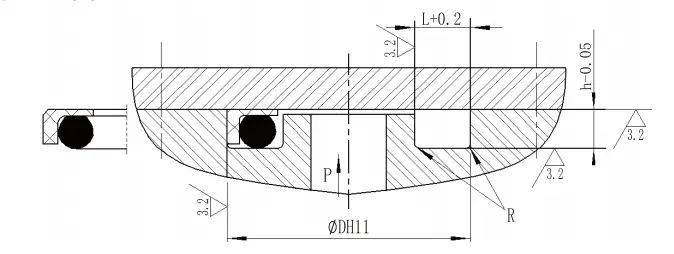

| РЦ2871-интерне спецификације типа притиска (доступне су све спецификације у опсегу параметара) | |||||
| Опсег спољног пречника Д х11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Гроове ширина
Л1 + 0.2 притисак> 80МПА |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| Спецификације типа РЦ2871-Б спољне притиску (доступне су све спецификације у опсегу параметара) | |||||
| Опсег спољног пречника ДХ11 | Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Гроове Ширина Л1 + 0.2 притисак> 80МПА |
Заобљени углови Рмак | Пречник жице О-ПИНГ dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

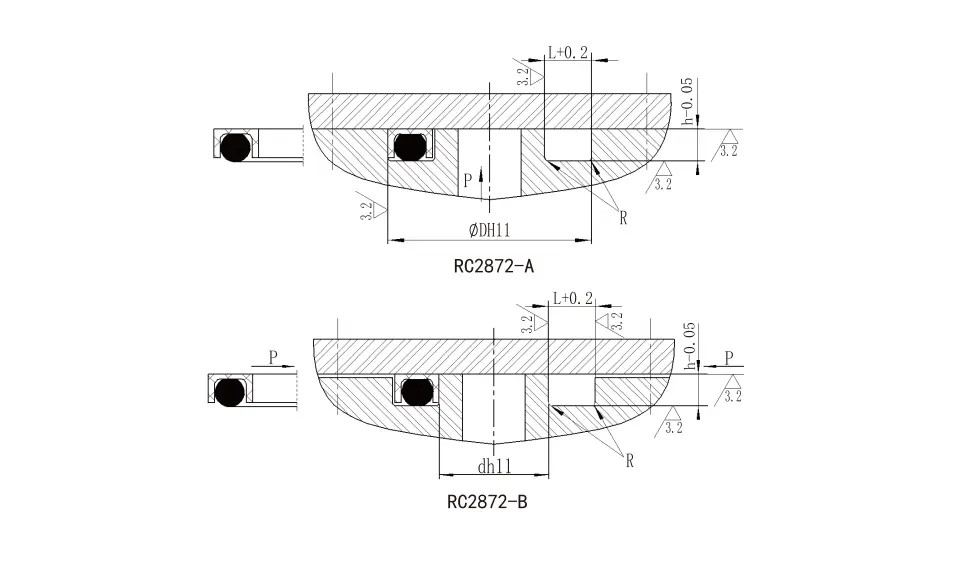

| РЦ2872-Интерни спецификације типа притиска (доступне су све спецификације у опсегу параметара) | ||||
| Опсег спољног пречника Д х11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| Спецификације типа спољног притиска РЦ2872-Б (доступне су све спецификације у опсегу параметара) | ||||
| Опсег спољног пречника Д х11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Заобљени углови R |
Пречник жице О-ПИНГ dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Опсег спољног пречника ИЕ11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Опсег спољног пречника ИЕ11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

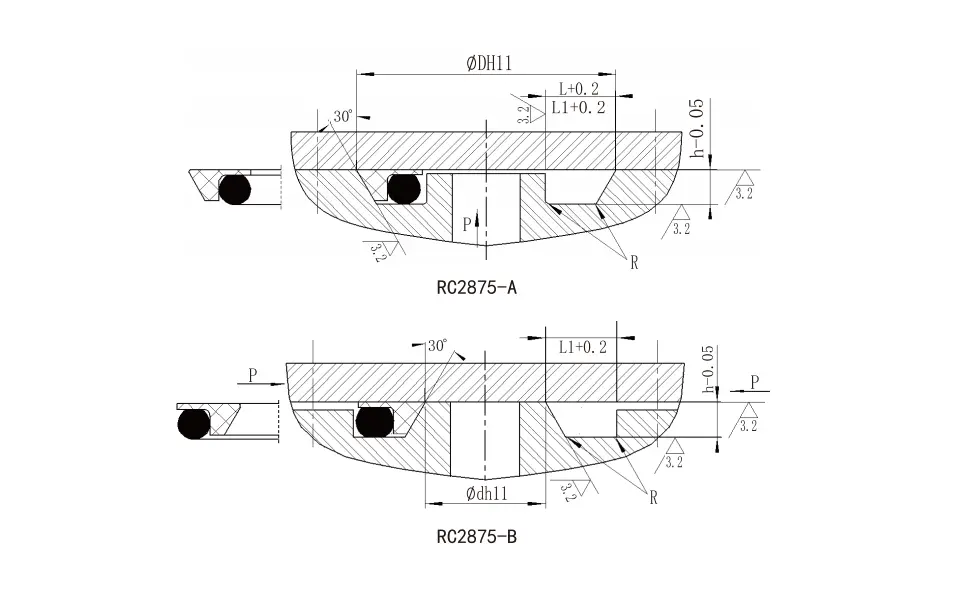

| РЦ2875-А интерно спецификације типа притиска (доступне су све спецификације у опсегу параметара) | |||||
| Опсег спољног пречника Д х11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Гроове Ширина Л1 + 0.2 Притисак> 100мпа |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Спецификације типа РЦ2875-Б Спецификације спољног притиска (све спецификације у опсегу параметра су доступне) | |||||
| Опсег спољног пречника Д х11 |
Дубина утора h-0.05 |
Гроове ширина L+0.2 |
Гроове Ширина Л1 + 0.2 Притисак> 100мпа |
Заобљени углови Рмак |
Пречник жице О-ПИНГ dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Затварање прирубница са великим притиском прирубнице важећих радних услова | ||||
| Профил | Модел | Притисак (МПа) |
Температура (℃) | Медији |
 |
РЦ2871-А | ≤300 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2871-Б | ≤300 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2872-А | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2872-Б | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2873 | ≤200 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2874 | ≤300 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2875-А | ≤300 | -35 ~ + 100 (подударање о-прстена НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2875-Б | ≤300 | -35 ~ + 100 (одговарајући правокутни прстен НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање правоугаоног прстена ФКМ) | ||||
 |
РЦ2879-А | 105 | -35 ~ + 100 (одговарајући правокутни прстен НБР) | Хидраулично уље, емулзија, вода, гас итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||
 |
РЦ2875-Б | 105 | -35 ~ + 100 (подударање о-прстена НБР) -20 ~ + 200 (подударање О-прстена ФКМ) |
Хидраулично уље, емулзија, вода, гас итд. |
