Заптивка осовине за цементну суспензију под високим притиском: дуг животни век, ниско трење, одличне перформансе заптивања, компактан дизајн и лака инсталација, употреба и одржавање. Његова посебна заптивна ивица и дизајн оптимизоване дебљине обезбеђују добро заптивање чак и у оштрим медијима као што је цементна суспензија. Када се користи за заптивање медија налик блату, препоручујемо подмазивање машћу између два (или више) заптивки.
Применљиви услови рада (граничне вредности не би требало да се јављају истовремено)
|
Притисак/МПа |
Температура / °Ц |
Брзина / м/с |
Средње |
|
|
Повратно кретање |
Ротационо кретање |
|||
|
≤100 |
-35~+100 (са одговарајућим НБР О-прстеновима) |
≤6 |
≤2 |
Вода, блато, сирова нафта, хидраулично уље, емулзија |
|
-20~+200 (са одговарајућим О-прстеном ФКМ) |
||||
Када наиђете на било каква питања или хитне случајеве током коришћења ваших производа, можете контактирати Руицхен у било ком тренутку. Обезбеђујемо телефонску линију за техничке консултације која ради 7 к 24 сата за решавање хитних техничких проблема.
У случају цурења заптивке, абнормалног хабања или било каквог квара у раду, наш тим техничке подршке ће одмах покренути процес одговора телефонским позивом или е-поштом. Можемо вам пружити прелиминарну процену и решења путем даљинске видео дијагнозе, анализе слике и других метода. За сложене проблеме, обећавамо да ћемо дати прелиминарни извештај анализе у року од 48 сати, а ако је потребно, послати инжењере на локацију како би пружили техничку подршку и заједно са вама истражили проблем док се проблем у потпуности не реши.
Избор материјала
1. Одговарајући материјали за О-прстенове укључују: Р01 нитрил бутадиен каучук (НБР), Р02 флуорокаучук (ФКМ) итд.
2. Материјали за заптивни прстен: Стандардни материјал ПТФЕ4, други опциони материјали укључују ПТФЕ2/ПТФЕ3/ПТФЕ5/УПЕ/ПК1/ПК2, итд.
Пример наручивања
Наручивање модела РЦ2061-80*91.7*7.6-ПТФЕ4-Р01 Модел - Пречник осовине * Пречник жлеба * Ширина жлеба - Шифра материјала

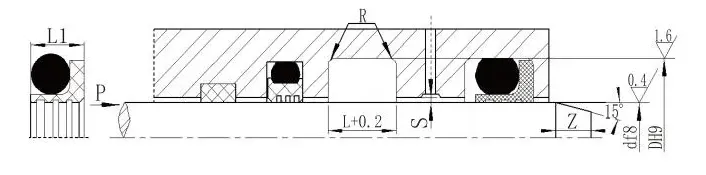

(а) Отворена структура

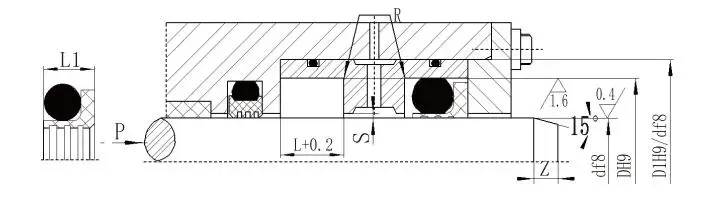

(б) Затворена структура
Спецификације (доступна је било која величина унутар наведеног опсега)
|
Опсег пречника осовине Стандардни тип д ф8 РЦ2061 |
Опсег пречника осовине Тип тешког оптерећења д ф8 РЦ2061-З |
Пречник жлеба ДХ9 |
Ширина жлеба Л+0,2 |
Ширина заптивке Л1 |
Заобљени углови Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена |
||
|
<10МПА |
<20МПА |
<40МПА |
||||||||
|
5~15.9 |
- |
д+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
д+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Напомена: 1. За пречнике осовине ≤ 30 мм, препоручује се дизајн отвореног жлеба.
2. Када се користи за ротационе заптивке, препоручује се површинска тврдоћа од ХРЦ ≥ 58 за ротирајуће вратило.
3. За притиске веће од 30МПа, препоручује се прилегање Х8/8 за екструзиони зазор.
