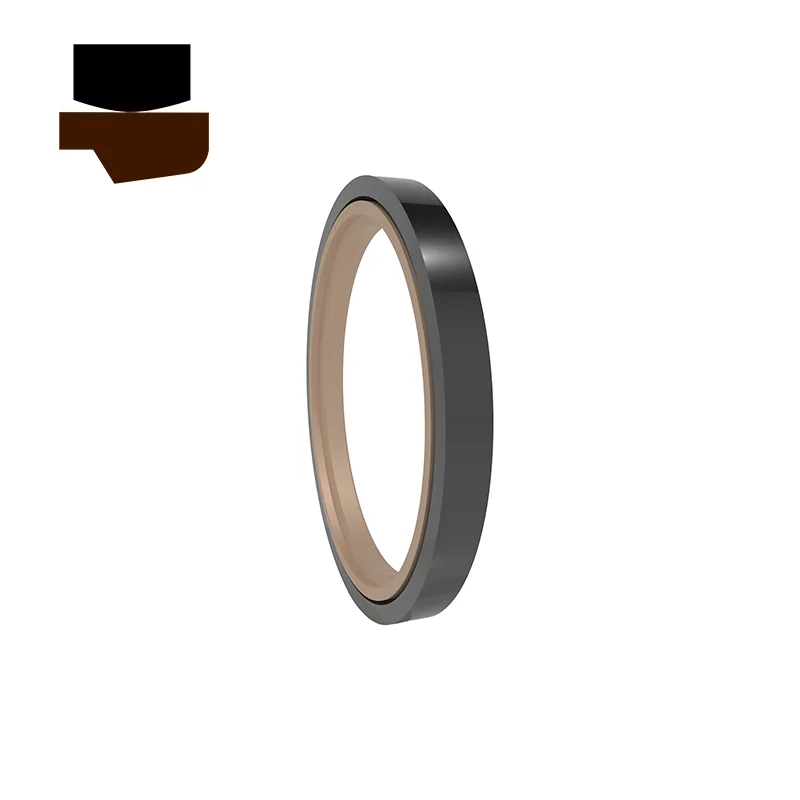

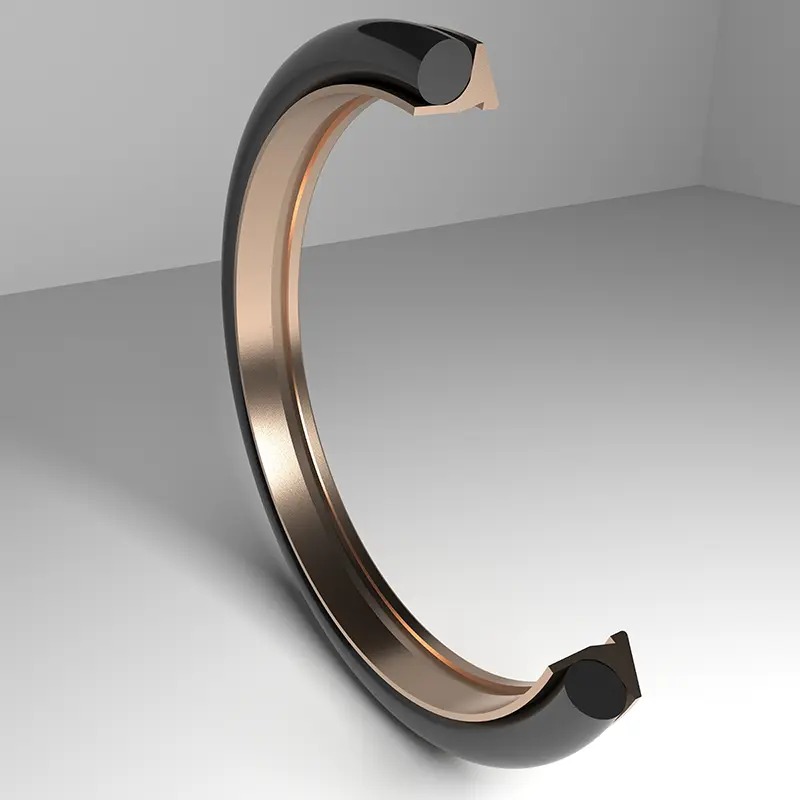

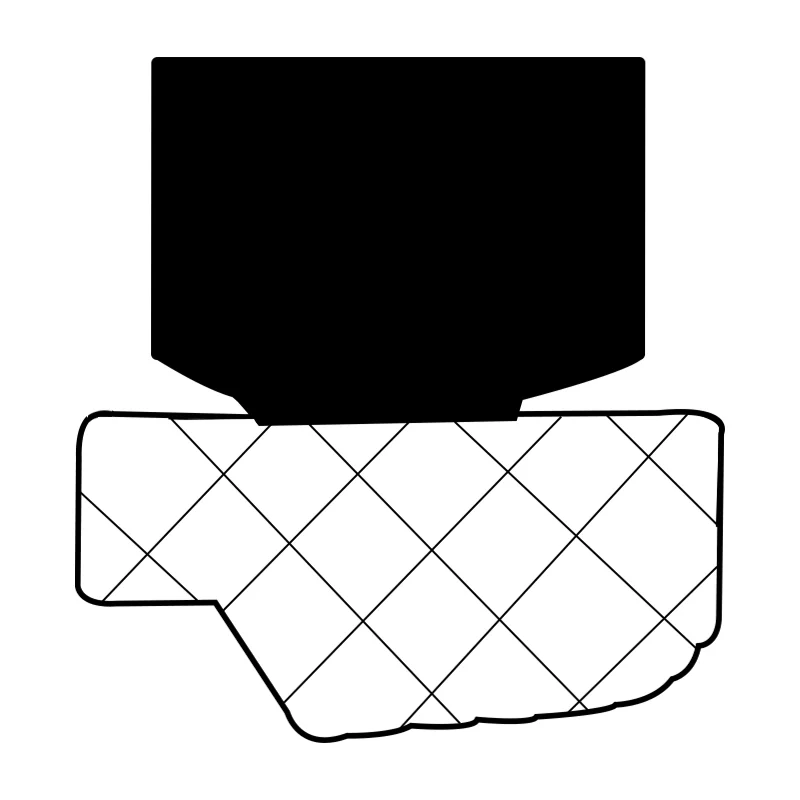

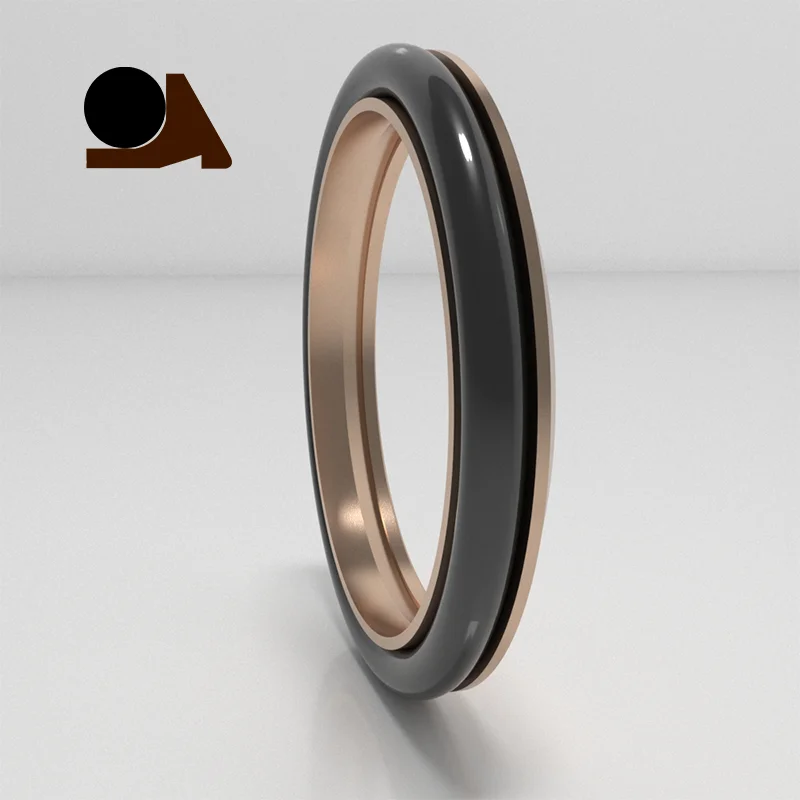

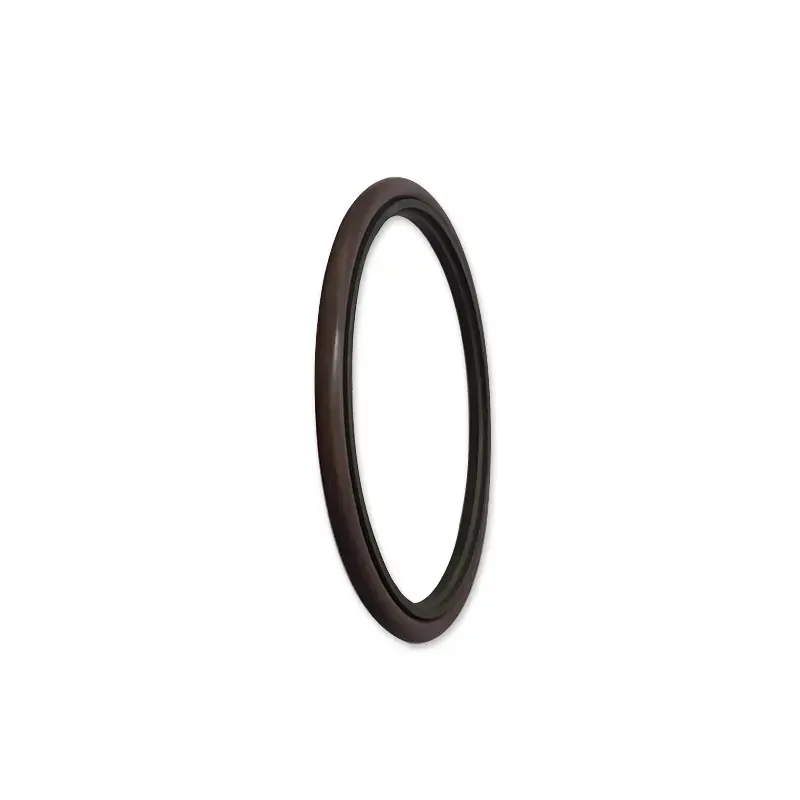

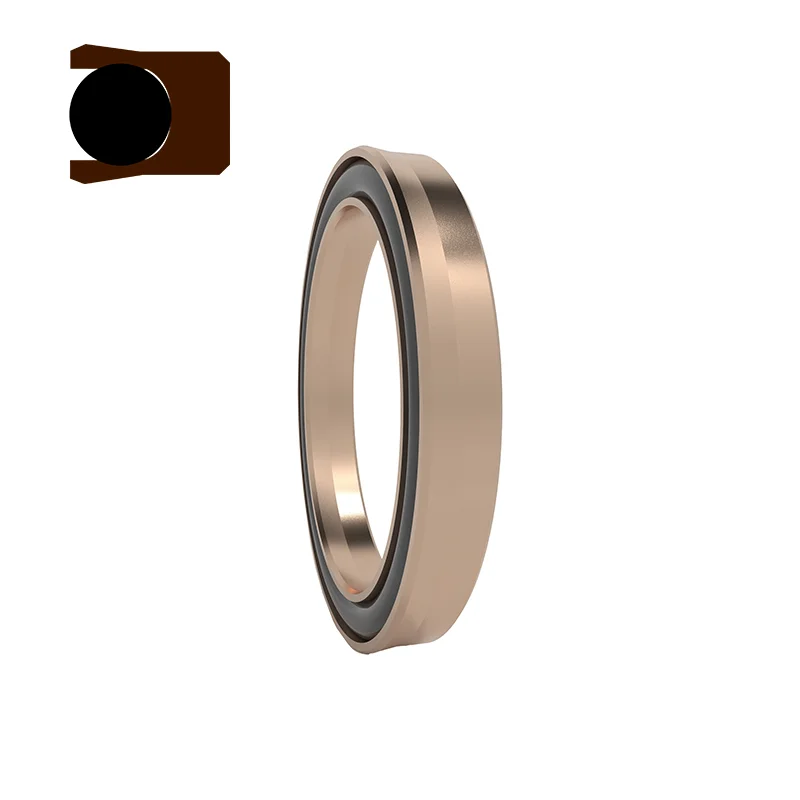

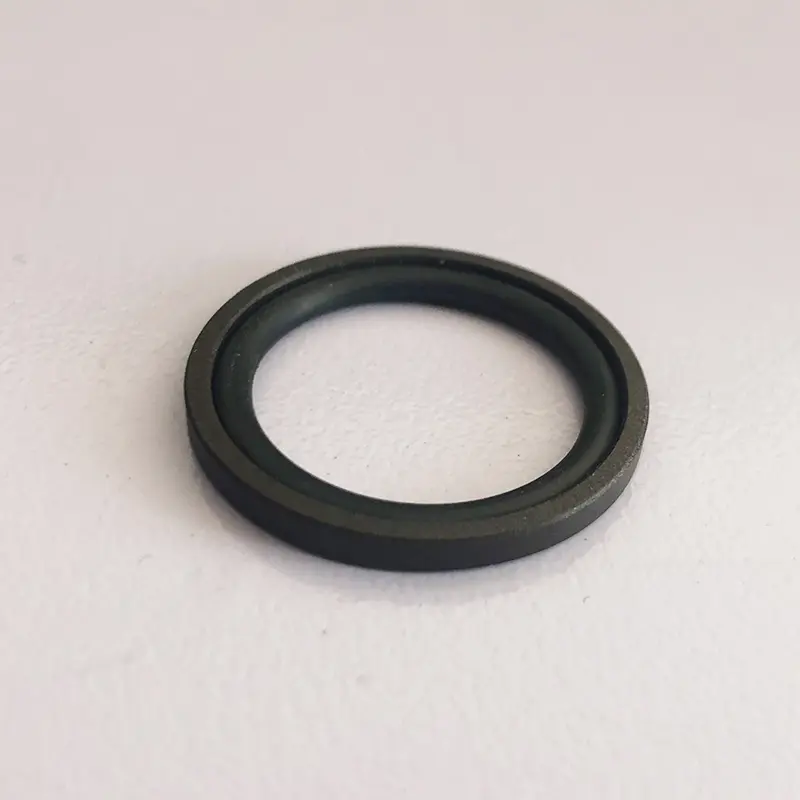

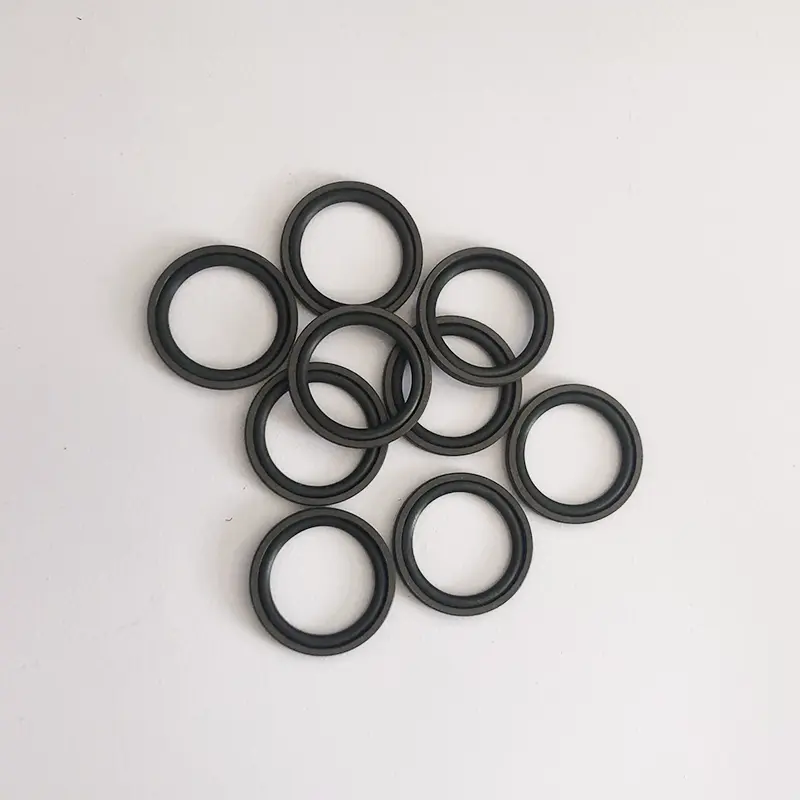

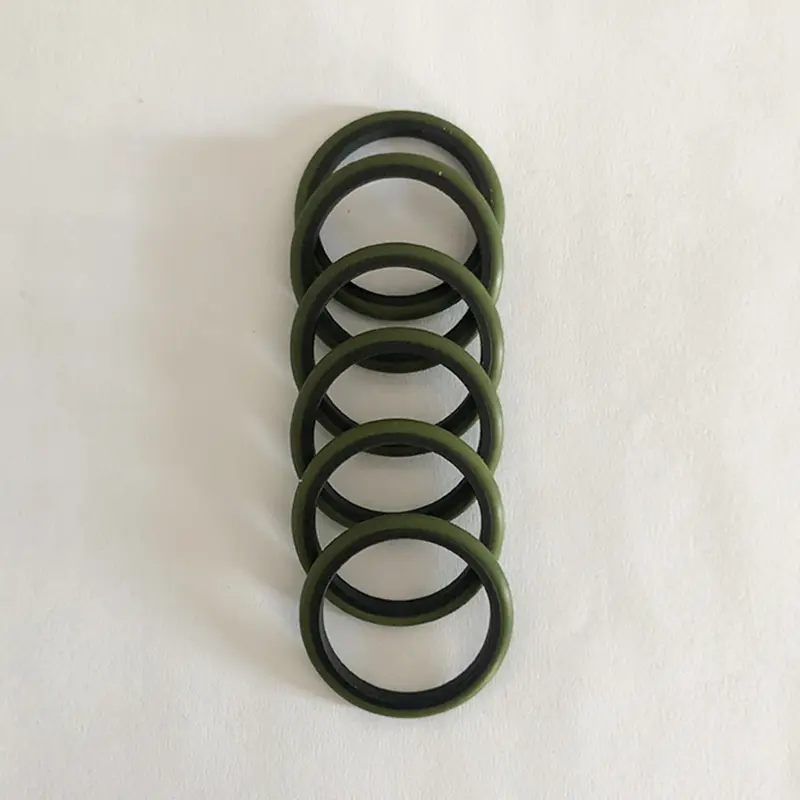

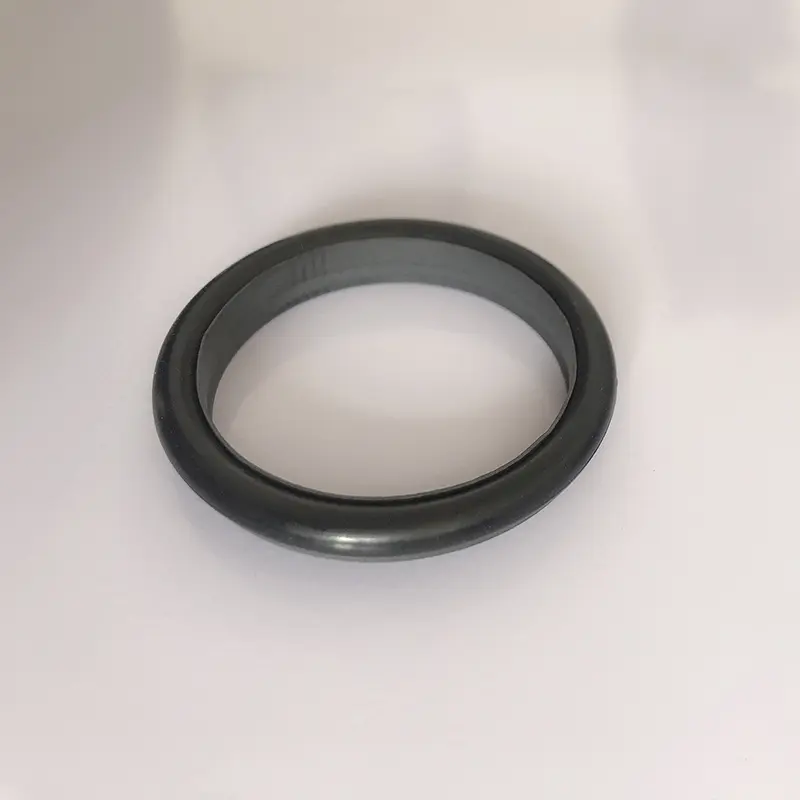

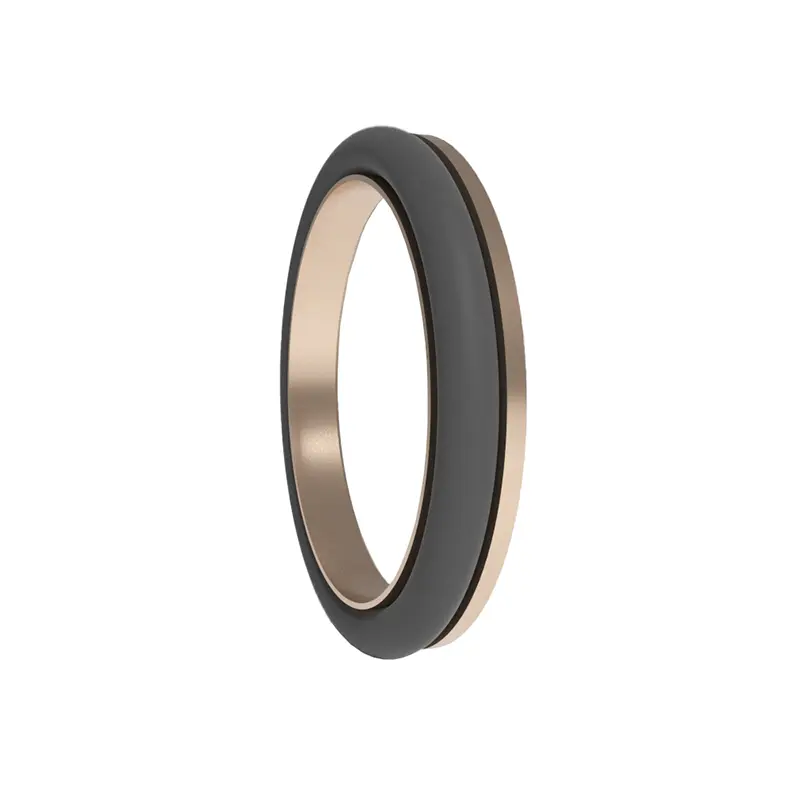

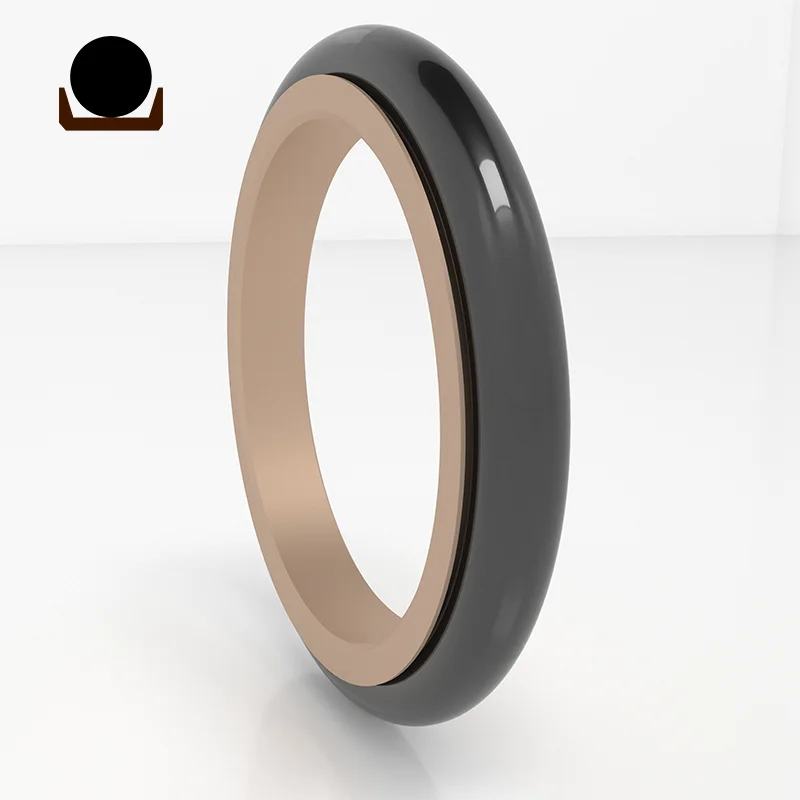

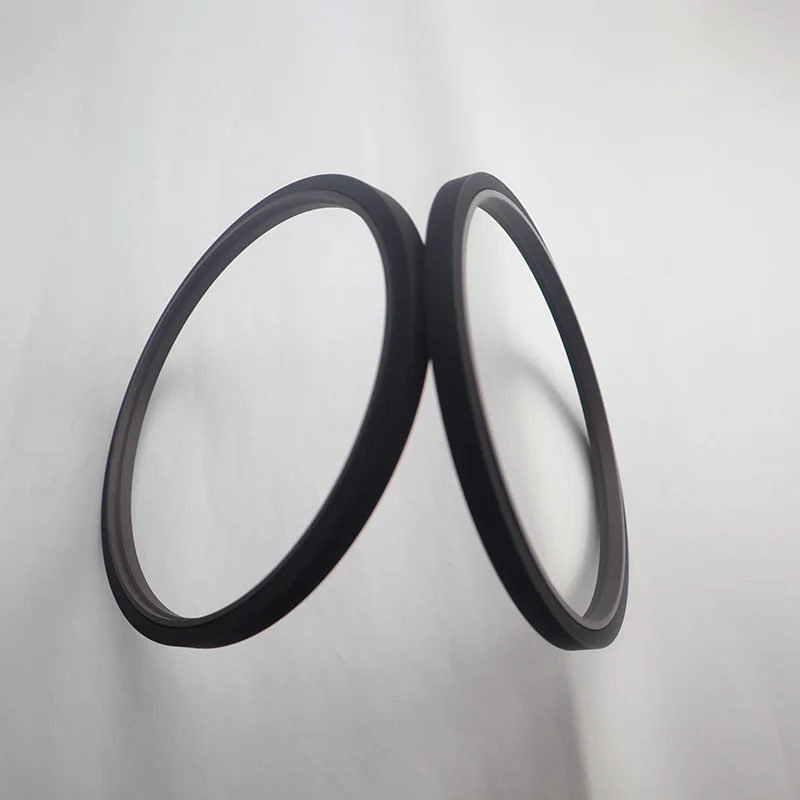

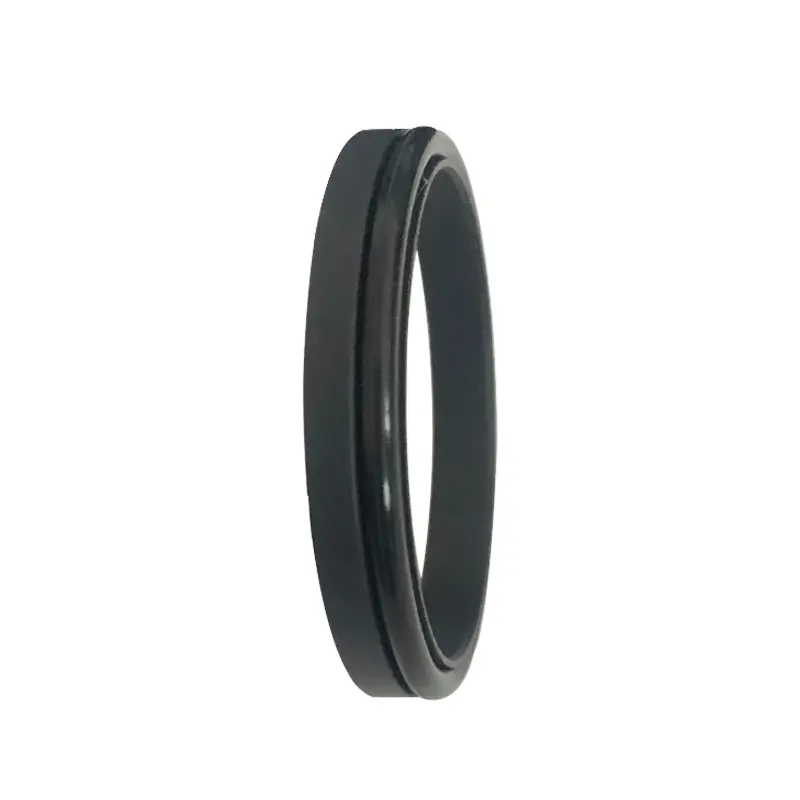

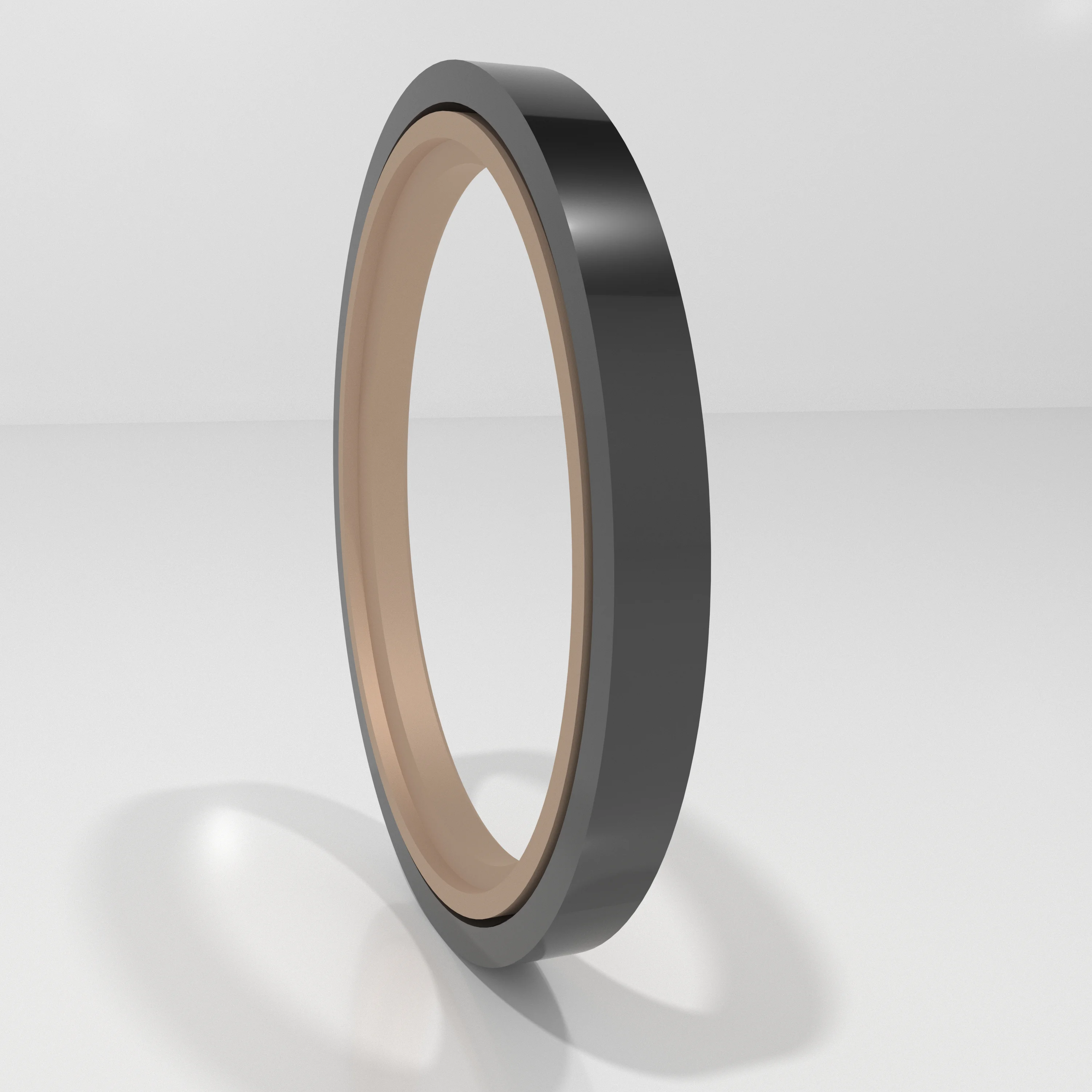

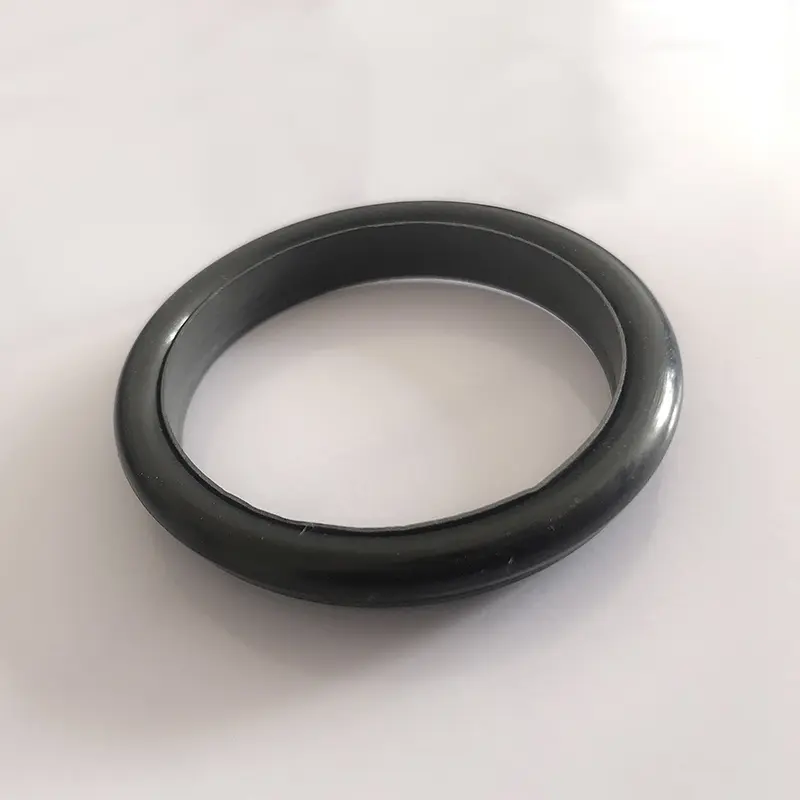

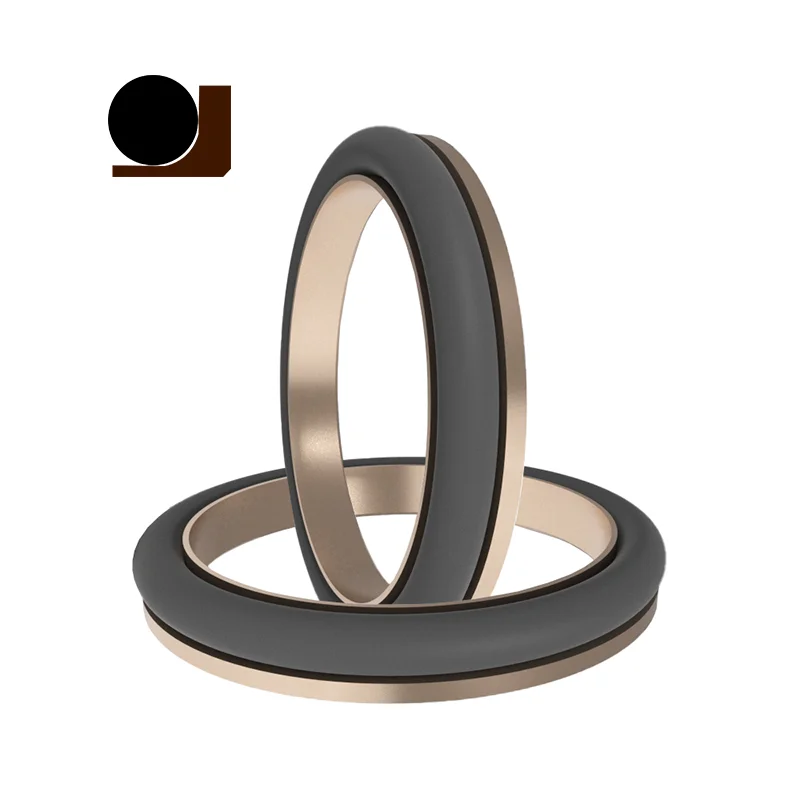

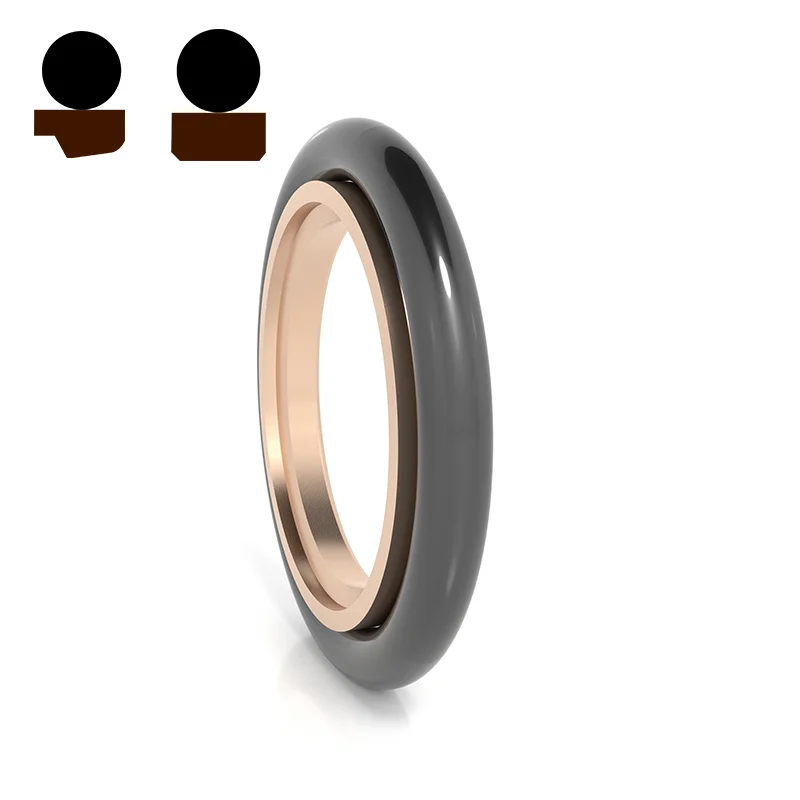

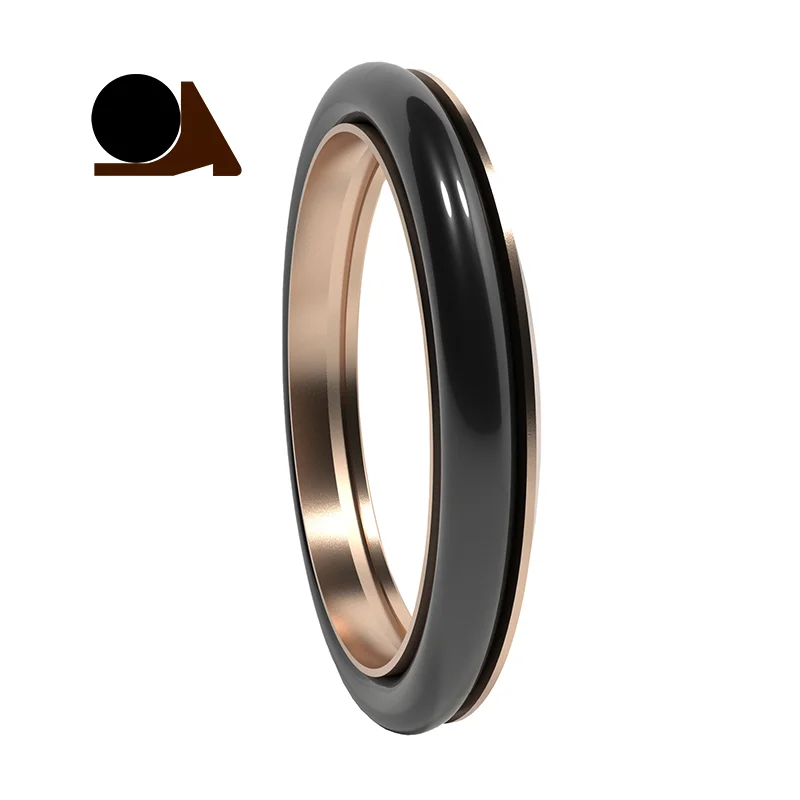

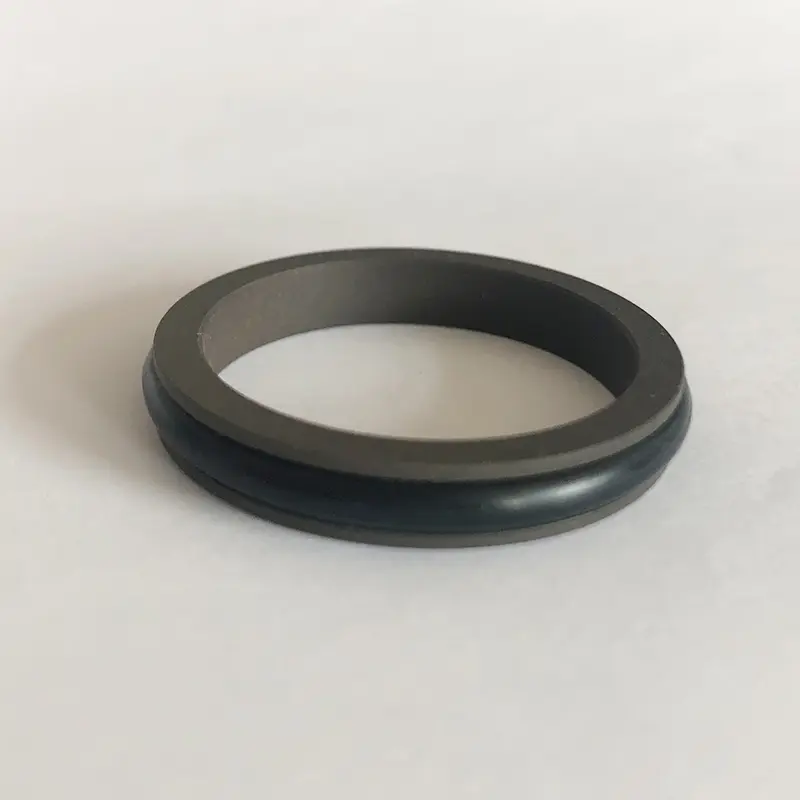

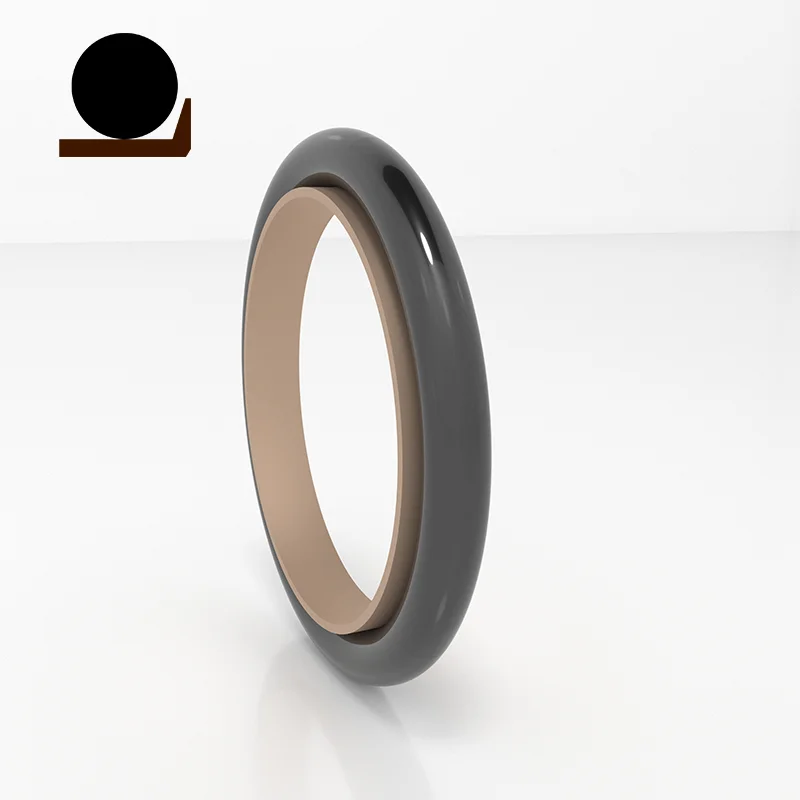

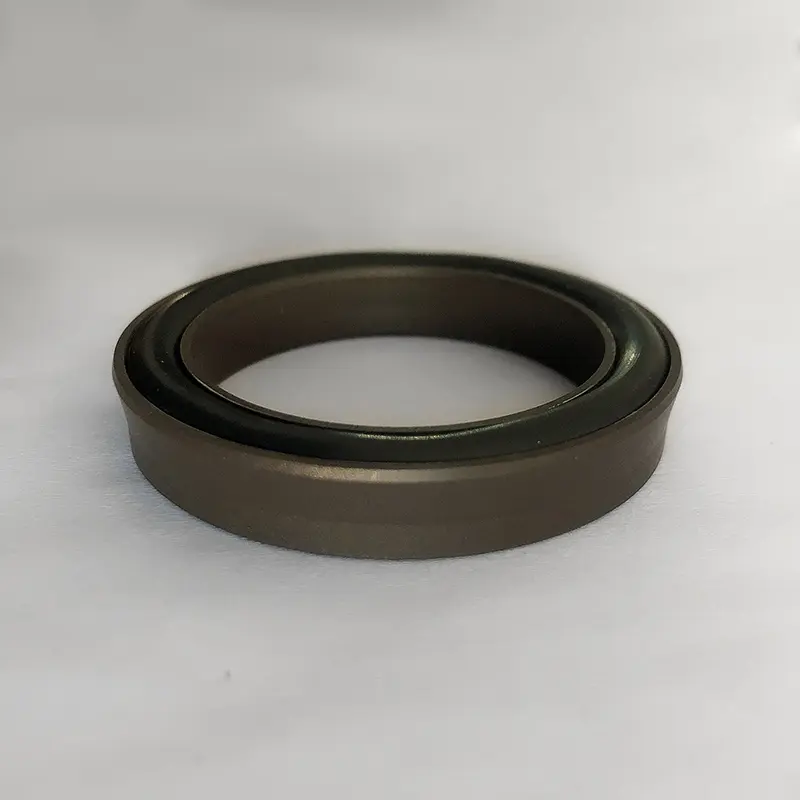

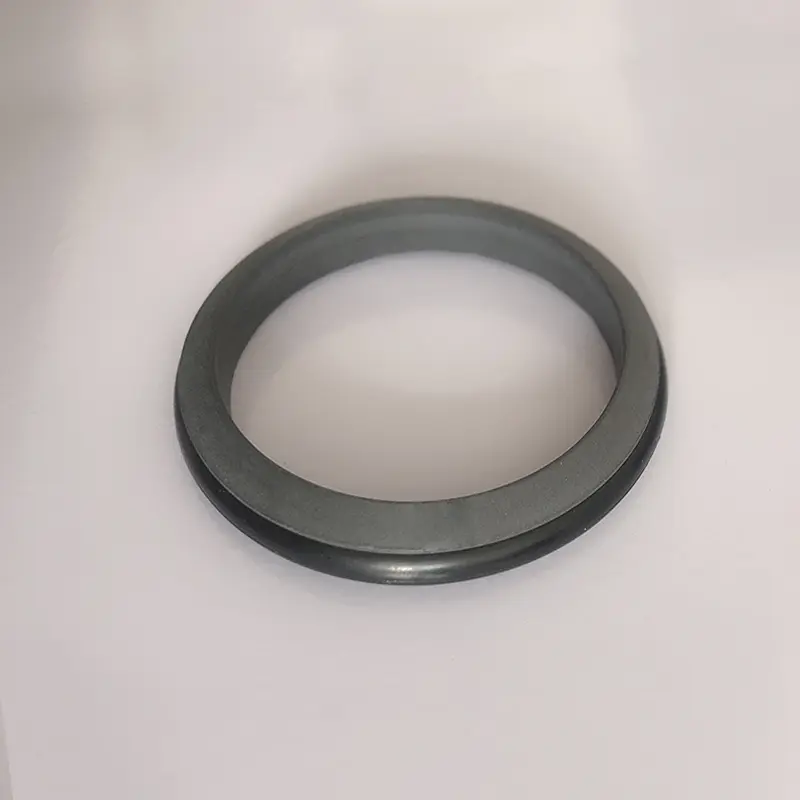

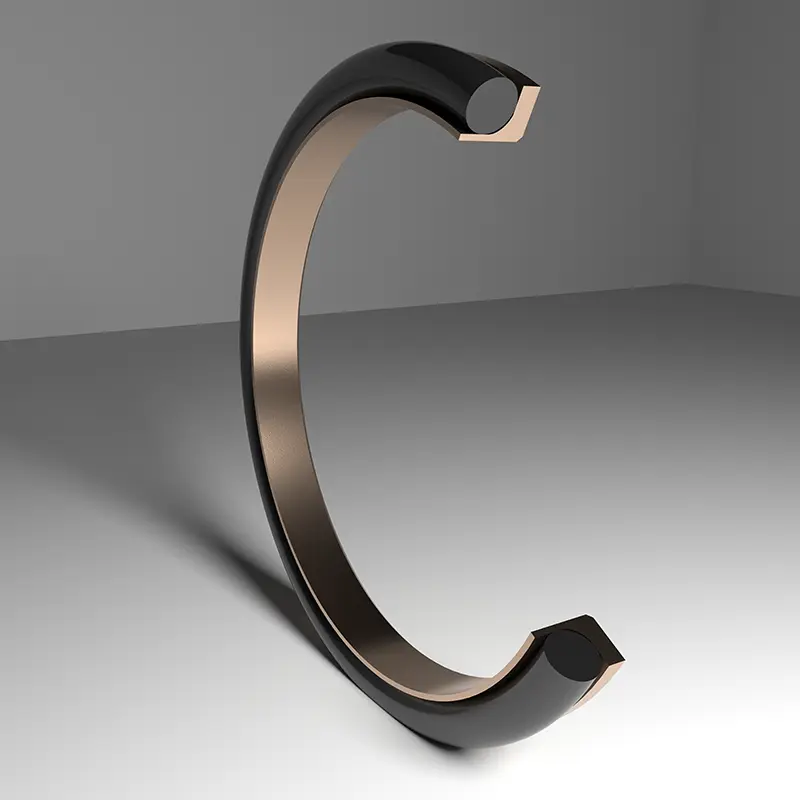

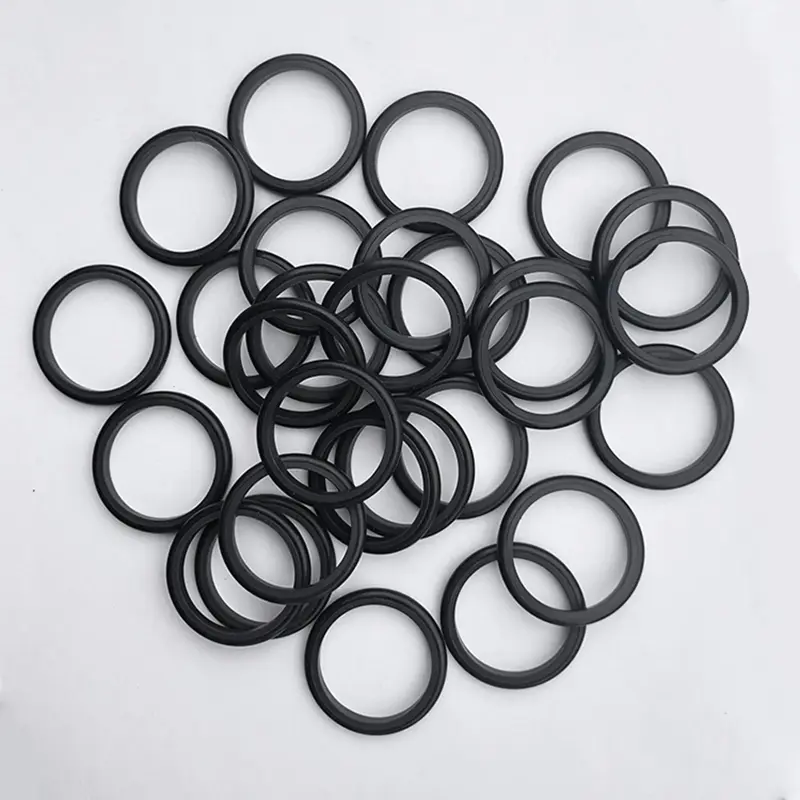

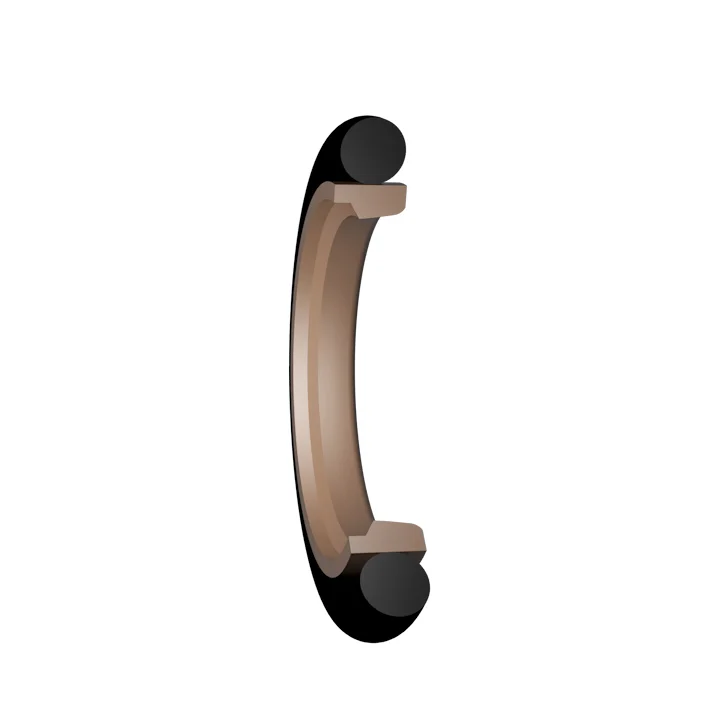

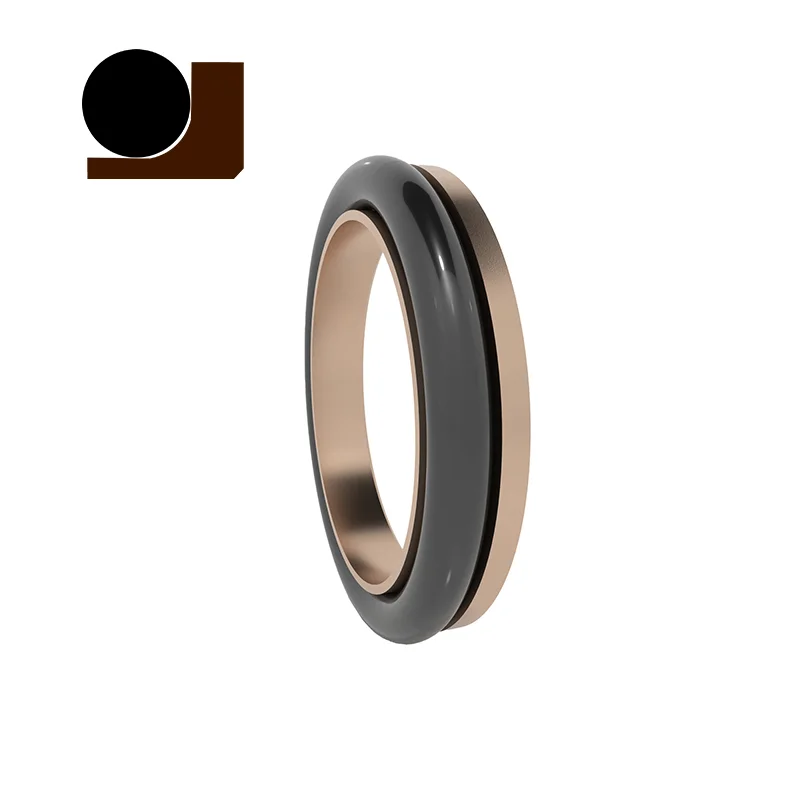

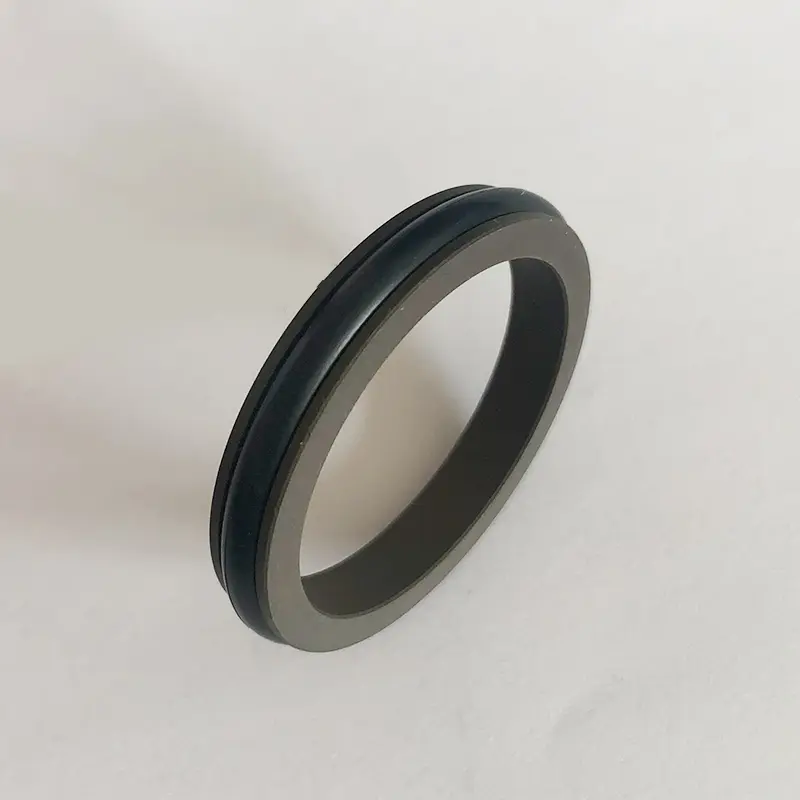

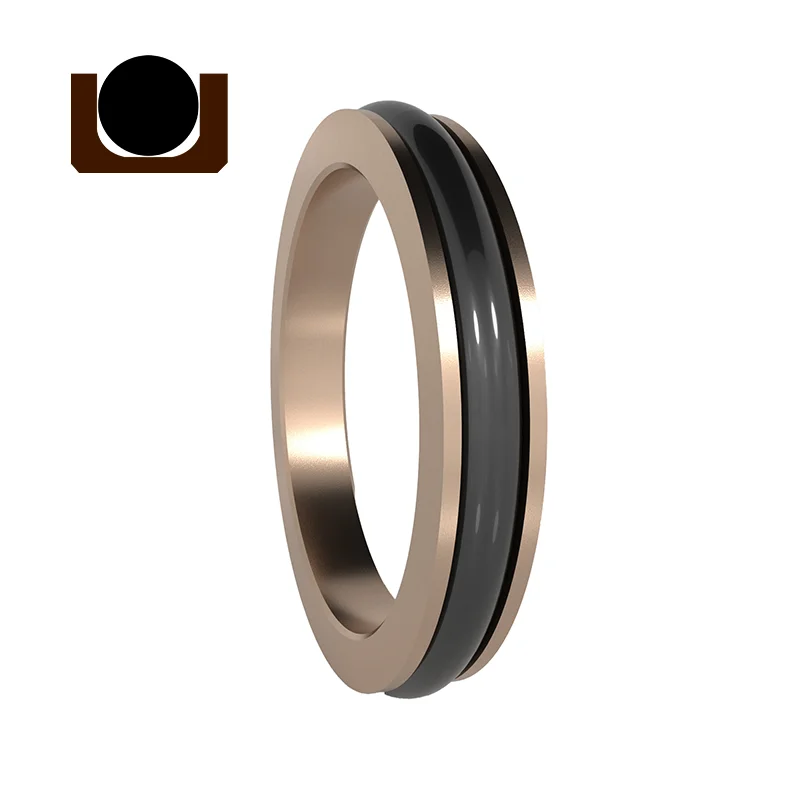

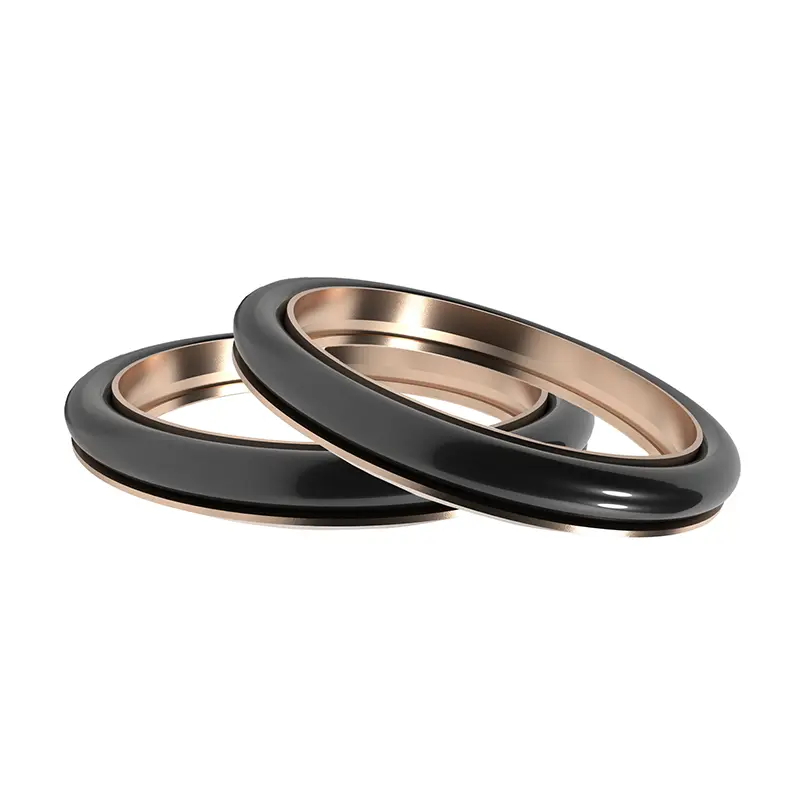

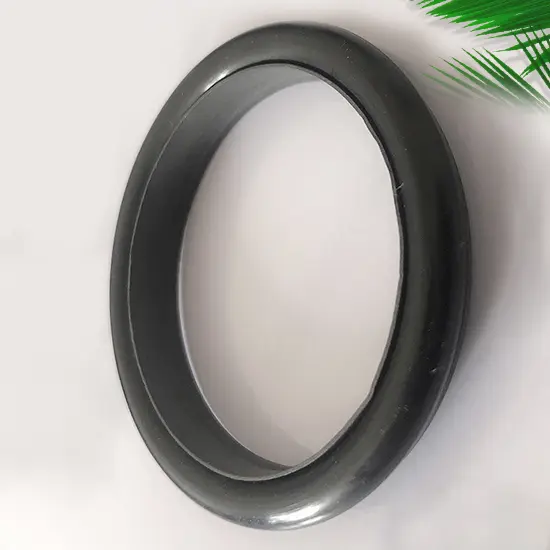

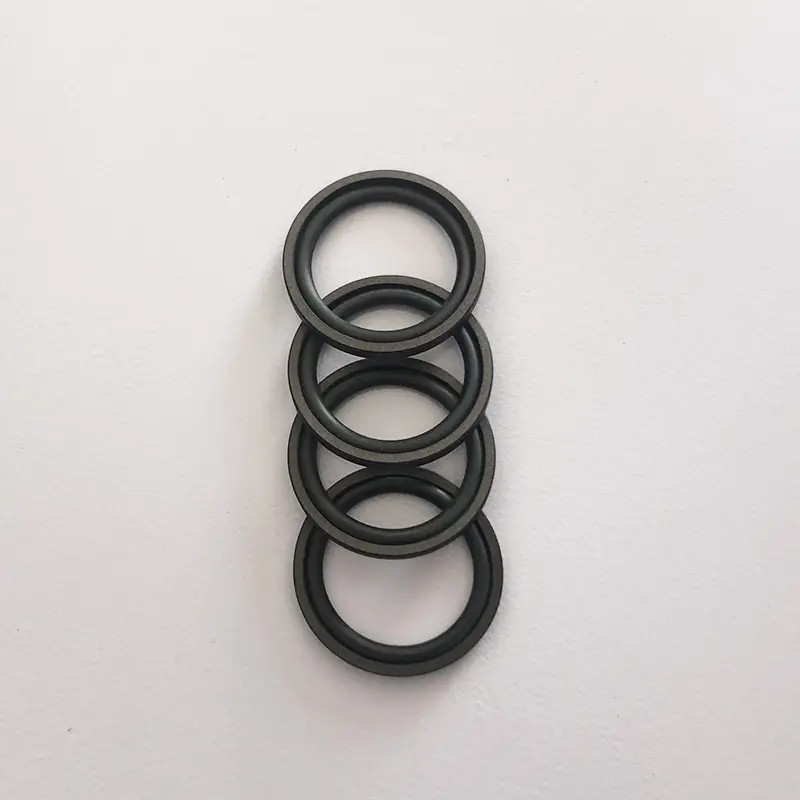

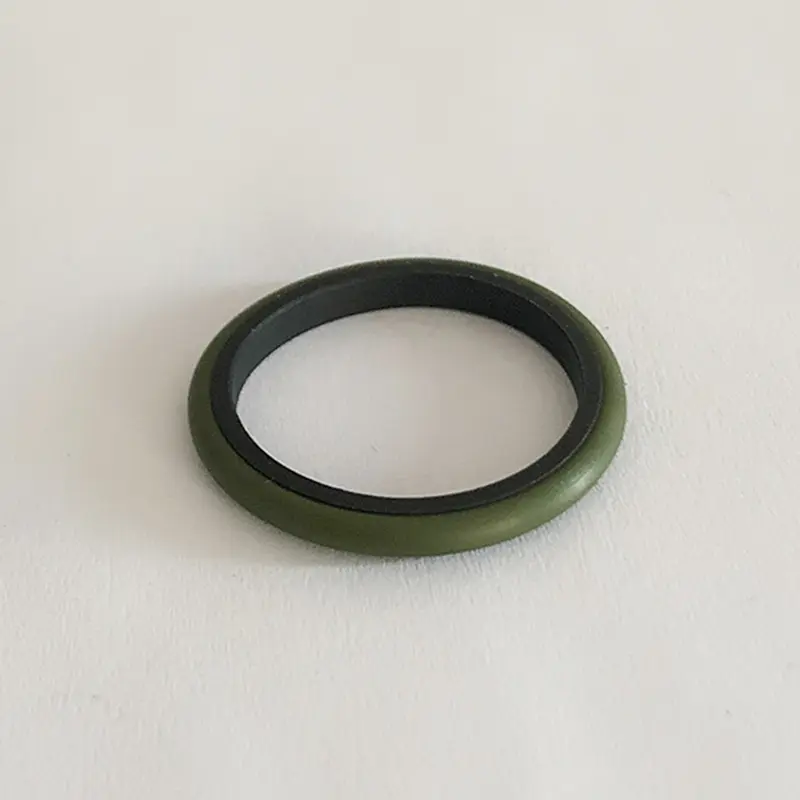

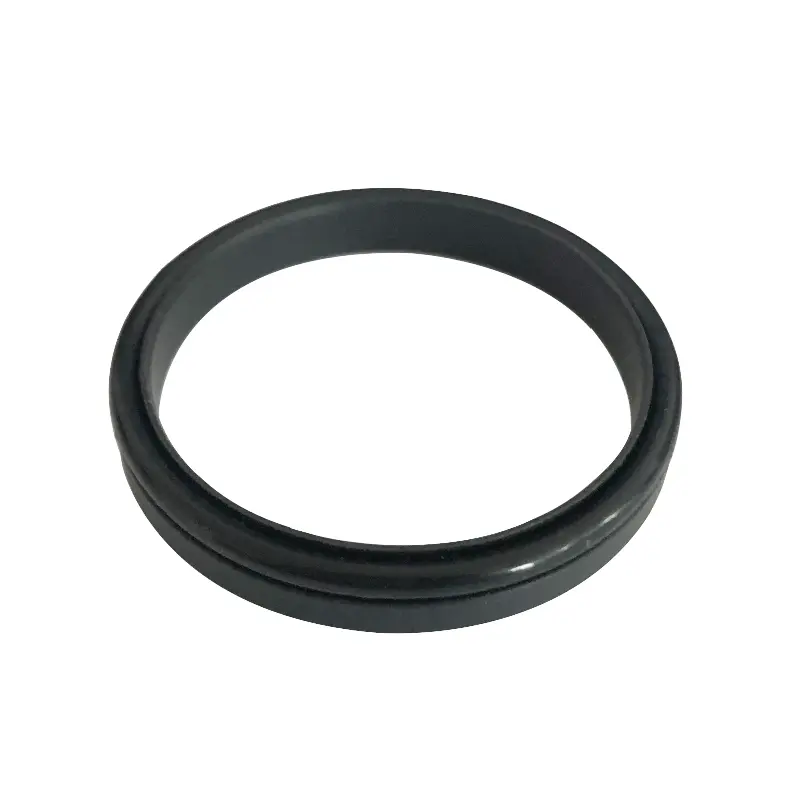

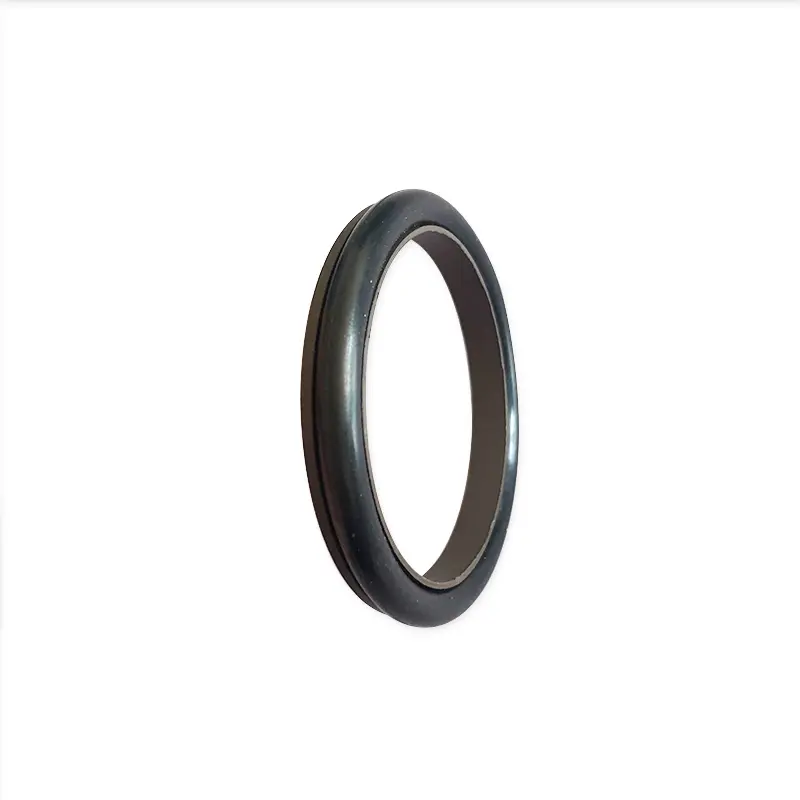

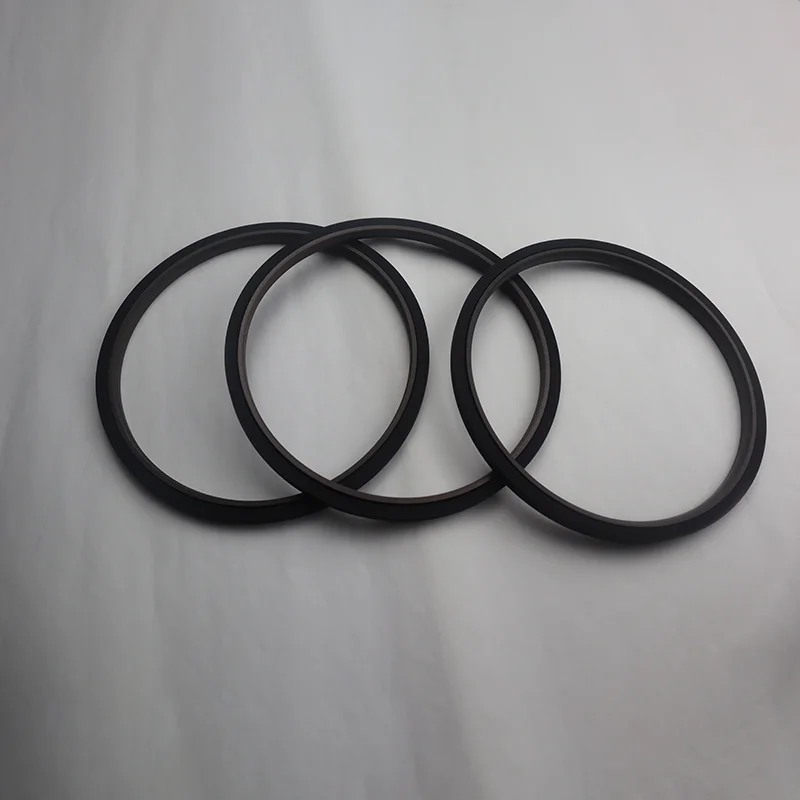

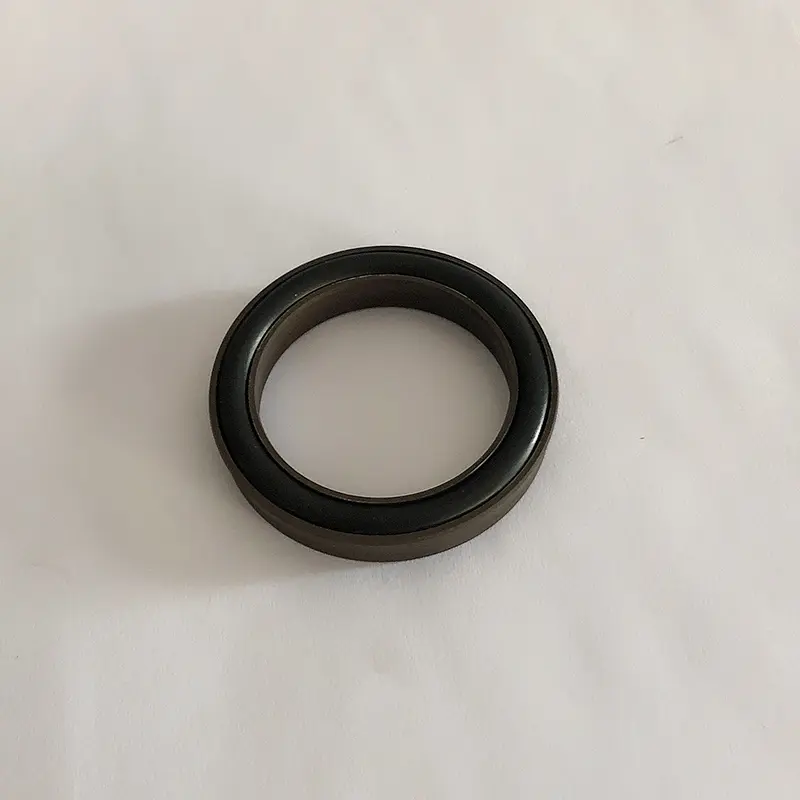

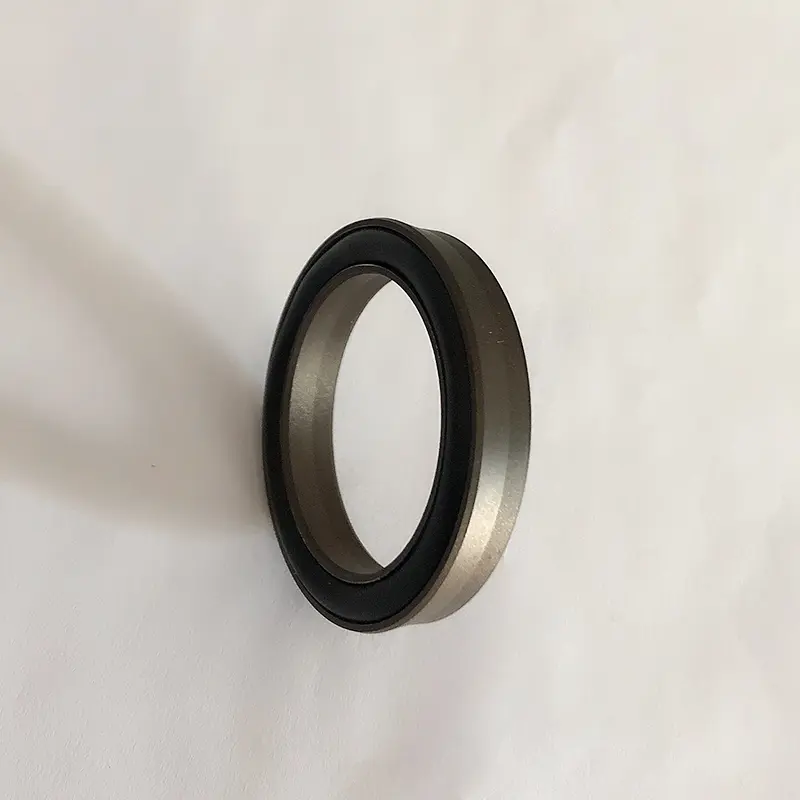

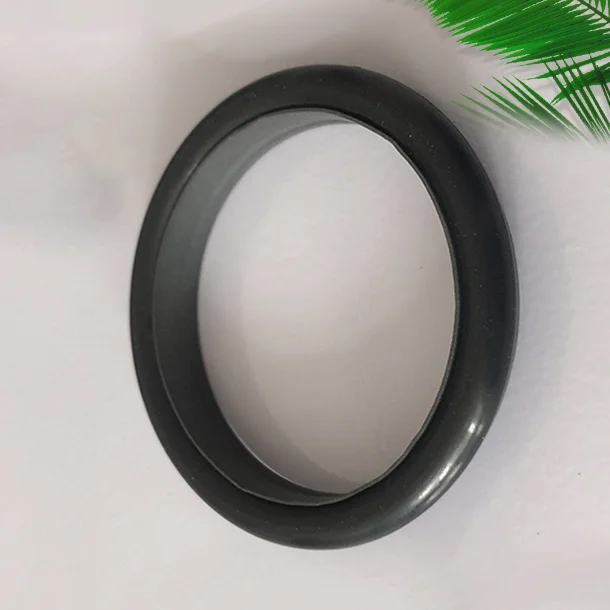

Брзина клипа високог притиска који пружа Руицхен састоје се од ПТФЕ заптивачких прстенова и гумених прстенова у облику слова, које се посебно користе за једносмјерно заптивање хидрауличког кретања хидрауличког приповуца. Они су подељени у РЦ01-РЦ14 серију према одговарајућим О-прстенима. Када радите, О-Прстен пружа радијалну силу да надокнади трошење заптивног прстена, а танки дизајн усне заптивне прстен има добро. Њих двоје раде заједно да би створили добар ефекат заптивања.
Наши бртве шипке високог притиска широко се користе у машинама за бризгање и машине за ливење у индустријским хидрауличним системима, багерима и утоваривачима у инжењерским машинама, хидрауличким деловима у производњи и одржавању аутомобила и погона и хидрауличним управљачким зупчаницима и хидрауличним управљачким зупчаницима и хидрауличним управљачким зупчаницима и хидрауличним управљачким зупчаницима. Они могу ефикасно да осигурају стабилан рад хидрауличких система и избегавају цурење.
Карактеристике и апликације производа:
Карактеристике:
1. Брзина клипа високог притиска могу се користити и за хидрауличне и пнеуматске апликације.
2 Перформансе за бртвљење је увек добре да ли је висок или ниски услови за бртвљење притиска.
3. Ниско трење, мали почетни отпор, глатко кретање, једнако динамично и статичко трење, без пузања.
4. Печат има дуг живот, погодан за бртвљење подмазивање у нафту.
5. Мали структурни простор и једноставна инсталација и одржавање.
Применљиви услови рада:
Применљиви радни услови бртве клипа високог притиска (граничне вредности не би требало да се појаве истовремено)
| Профил | Модел | Притисак (МПА) | Температура (℃) | Брзина (м / с) | Медији |
 |
РЦ01 / РЦ02 | ≤70 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље, флуид за успоравање пламена (ХФА / ХФБ), гас итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ03 / РЦ04 | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље, флуид за успоравање пламена (ХФА / ХФБ), гас итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ05 | ≤200 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ06 / РЦ07 | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ08 / РЦ09 | ≤200 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ10 | ≤260 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ11 | ≤60 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ11-Б | ≤60 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ12 | ≤60 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ13 | ≤20 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) | |||||
 |
РЦ14 | ≤20 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд. |
| -20 ~ + 180 (подударање О-прстена ФКМ) |
Избор материјала:

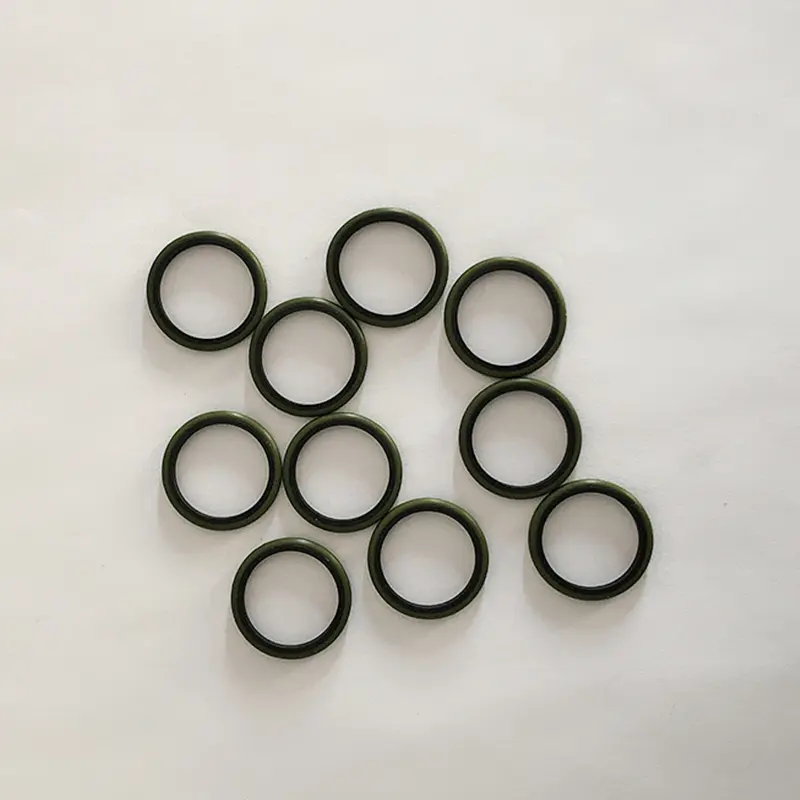

1. Могу се одабрати одговарајуће О-прстене: Р01 нитрилна гума (НБР), РО2 Флуороруббер (ФКМ) итд.
2 Материјали за бртвљење: ПТФЕ1, ПТФЕ2, ПТФЕ3, ПТФЕ4, ПУ итд.
Пример наручивања: (приказани су само неки модели, контактирајте нас за одређене моделе за наручивање)
Наручите модел РЦ01-80к89.6к7.8-ПТФЕ3-Р01
Пречник модела Кс Пречник Гроове Кс Гроове Ширина ПТФЕ3-модификована ПТФЕ материјал КОД Р01 О-РИНГ материјал Код
Наручите модел РЦ03-80к89к10-ПТФЕ3-Р01
Пречник модела Кс Пречник Гроове Кс Гроове Видтх ПТФЕ3-модификовани ПТФЕ материјал КОД Р01-О-РИНГ материјал
Наручите модел РЦ06-80к89.9к9.2-ПТФЕ3-Р01
Пречник модела Кс Пречник Гроове Кс Гроове Ширина ПТФЕ3-модификована ПТФЕ материјал КОД Р01 О-РИНГ материјал Код
Наручите модел РЦ08-80Кс90.2к11.2-ПТФЕ3-Р01 Пречник модела Кс Гроове Пречник Кс Гроове Висине-Материјал Код
Спецификације:
(Показани су само неки модели, контактирајте нас за одређене моделе налога)

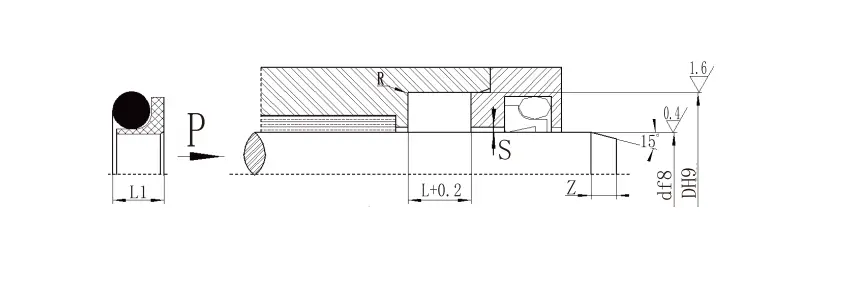

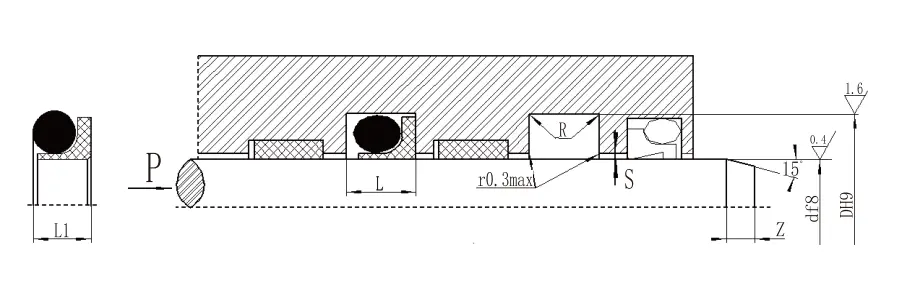

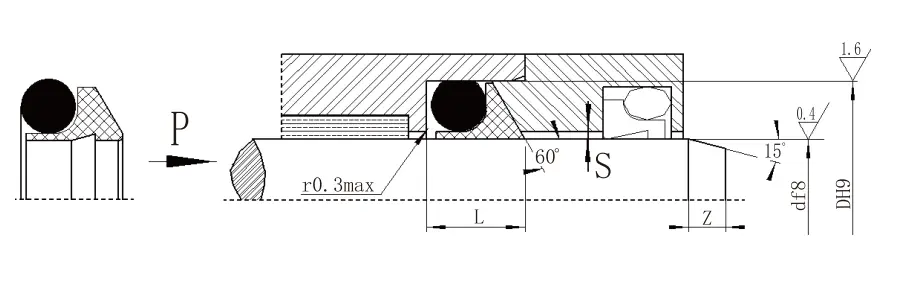

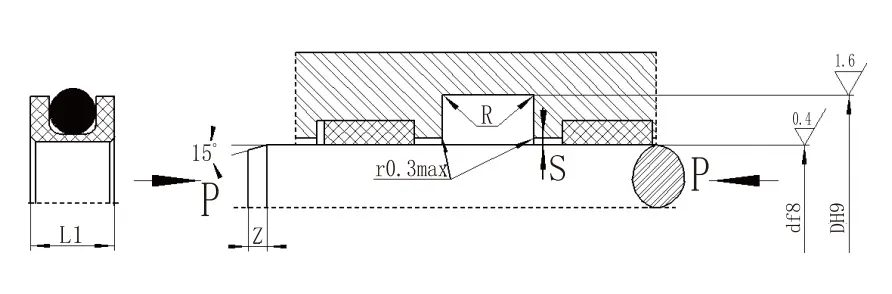

| 4.1 Спецификације РЦ01 (производи било које величине у табели спецификације могу се произвести) | ||||||||||
| ДФ8 Стандардни тип РЦ01 |
ДФ8 Лагано оптерећење РЦ01-К |
ДФ8 Тежак терет РЦ01-З |
Д Х9 | L+0.2 | Л1 | Рмак | Sмакс | Zмин | d0 | |
| <20МПА | <40МПА | |||||||||
| - | 5 ~ 17.9 | - | Д + 3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | Д + 5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | Д + 6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | Д + 9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | Д + 12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | Д + 15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | Д + 17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д + 21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Напомена: 1. за ≤30мм, препоручује се употреба отвореног утора. | ||||||||||
| 2 За уградњу интегралних (затворених) заптивача утора, молимо погледајте водич за инсталацију наше компаније. 3. За притисак> 40МПА, коријенске површине бртве користи толеранцију на Х8 / Ф8. | ||||||||||
| 4.1 РЦ03 Табела параметара спецификације (производи било које величине у табели спецификације) могу се произвести) | |||||||
| Д Ф8 | Д Х9 | L+0.2 | Смак | Zмин | d0 |
|
|
| <40МПА | <60мпа |
|
|||||
| 5 ~ 17 | Д + 4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | Д + 6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | Д + 9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | Д + 12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | Д + 14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | Д + 18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | Д + 21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Напомена: 1. За притисак> 60МПА, површина коријена заптивача користи толеранцију на Х8 / Ф8, а ултра-високи притисак заптивач СМАКС <0,05. | |||||||
| 2 Молимо вас да се обратите нашој компанији када се мора користити затворена структура утора. | |||||||
| 4.1 РЦ06 спецификације (производи било које величине у табели спецификације могу се произвести) | ||||||||||
| Д Ф8 Стандардни тип РЦ06 |
Д Ф8 Лагано оптерећење РЦ06-К |
Д Ф8 Тежак терет РЦ06-З |
Д Х9 | L+0.2 | Л1 | Рмак | Sмакс | Zмин | d0 | |
| <20МПА | <40МПА | |||||||||
| - | 4 ~ 17.9 | - | Д + 3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | Д + 5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | Д + 6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | Д + 9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | Д + 13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | Д + 15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | Д + 18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | Д + 22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Напомена: 1. За пречник осовине ≥70мм, препоручује се употреба отвореног утора. За уградњу интегралних (затворених) заптивача утора, молимо погледајте водич за инсталацију. | ||||||||||
| 2 За притисак> 40МПА, коријенска површина бртве користи толеранцију на Х8 / Ф8. | ||||||||||
| 4.1 Спецификације РЦ08 (производи било које величине у табели спецификације могу се произвести) | ||||||||||
| Стандардни тип ДФ8 РЦ08 | Светло учитавање ДФ8 РЦ08-К | Тешки терет ДФ8 РЦ08-З | Пречник утора Д Х9 | Гроове ширина Л + 0.2 |
Висина бртве Л1 | Заобљени углови Рмак | Радиал Цлеарнисамакс | Превртање Zмин |
О-прстена жица Диате д0 | |
| <20МПА | <60мпа | |||||||||
| - | 5 ~ 17.9 | - | Д + 3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | Д + 5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | Д + 6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | Д + 10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | Д + 13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | Д + 16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | Д + 18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | Д + 22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Напомена: 1. Молимо вас да се обратите нашој компанији када је потребан затворени утор. | ||||||||||
| 2 Притисак> 60МПА, роот Х8 / Ф8 подударање толеранције, ултра-високо под притиском СМАКС <0,05. | ||||||||||
