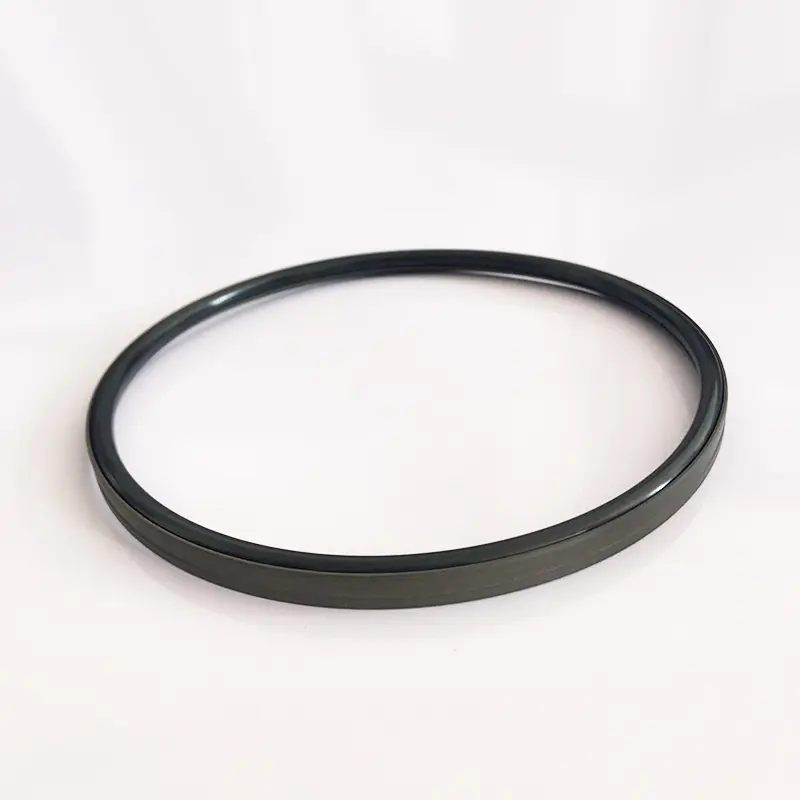

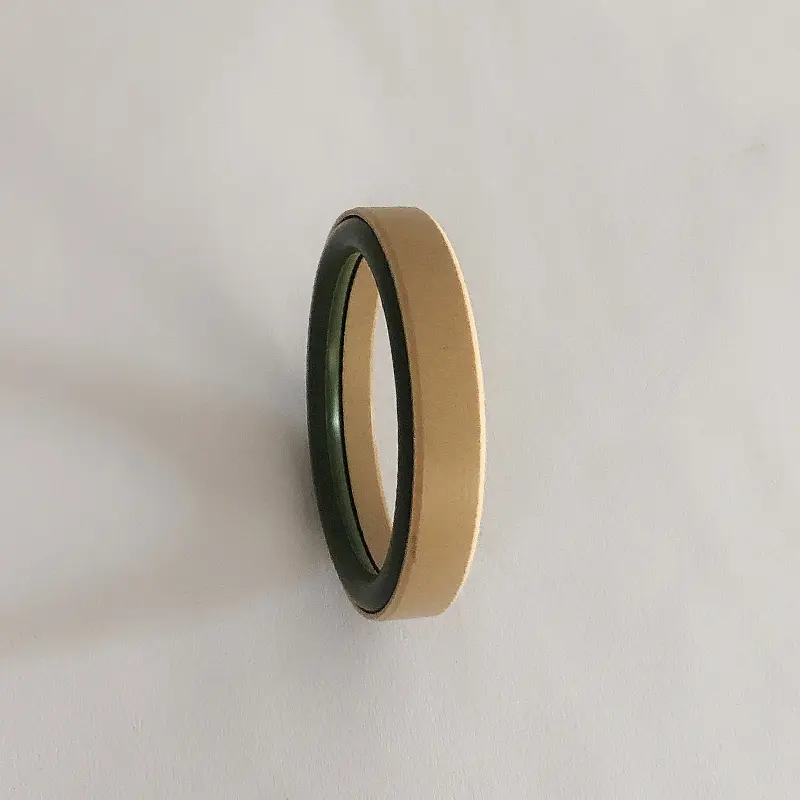

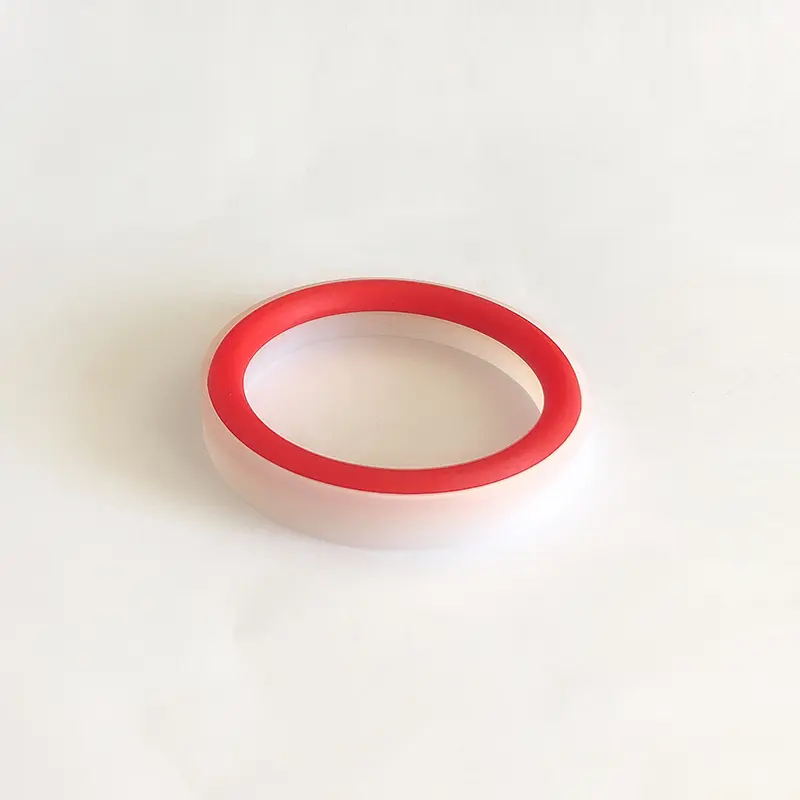

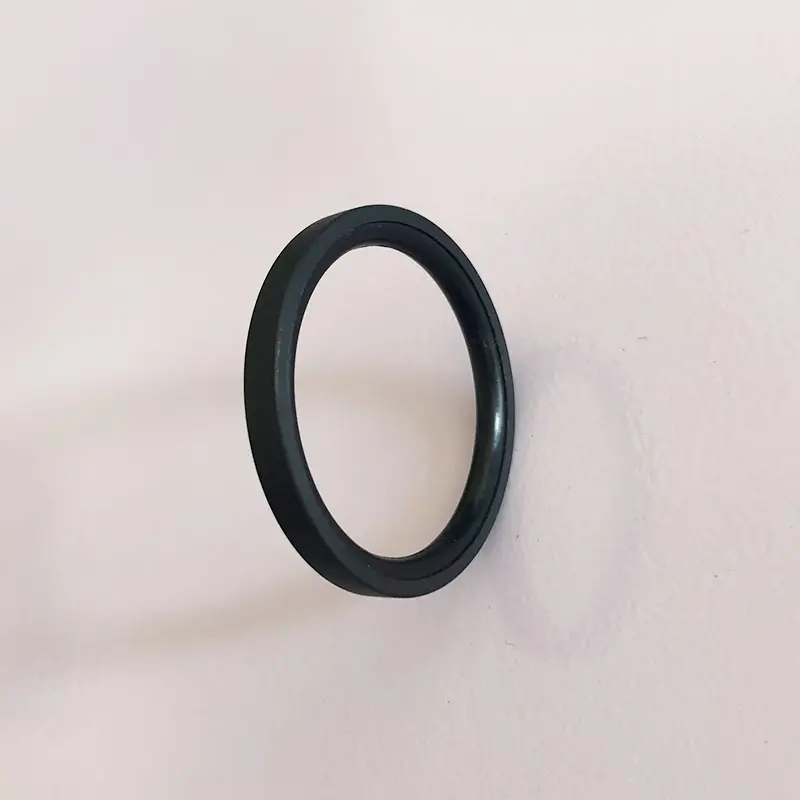

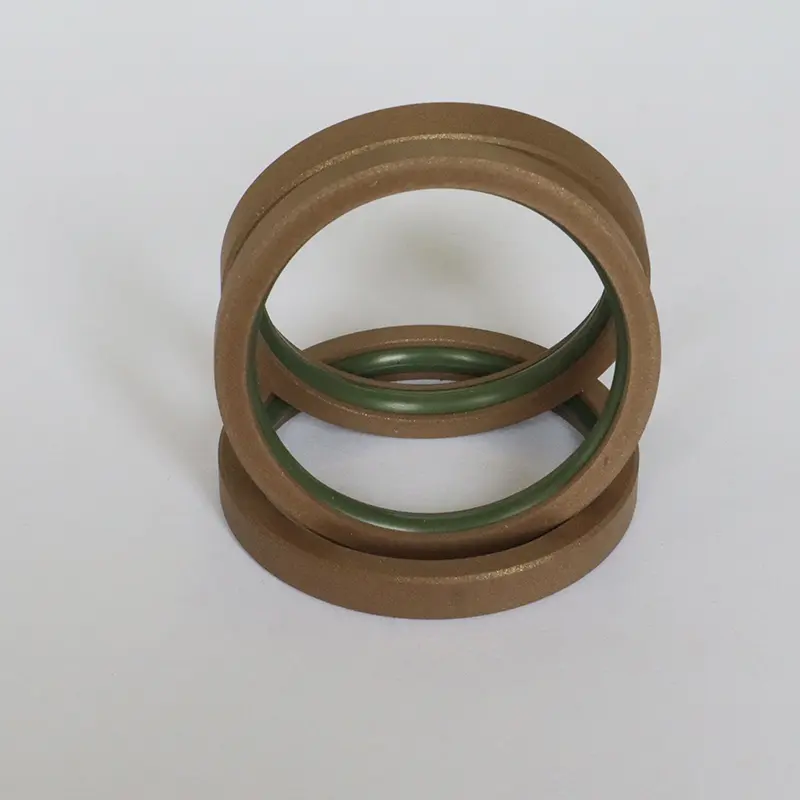

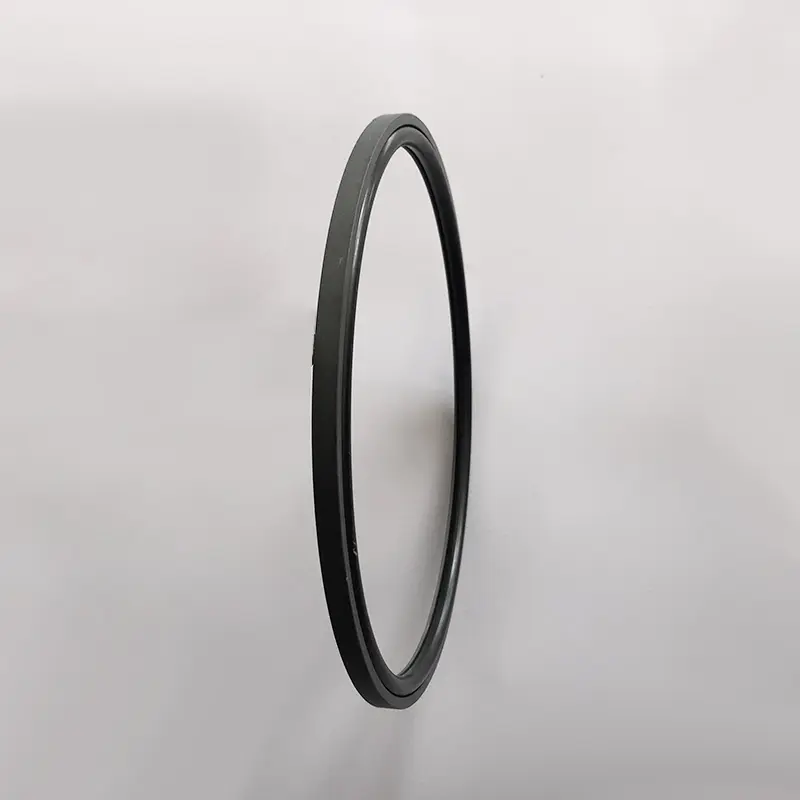

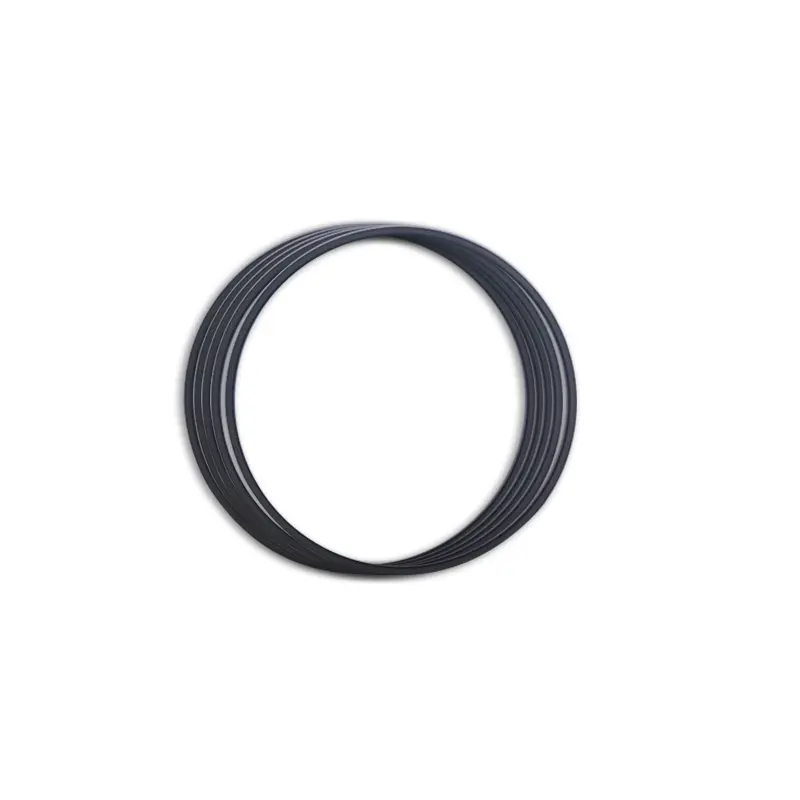

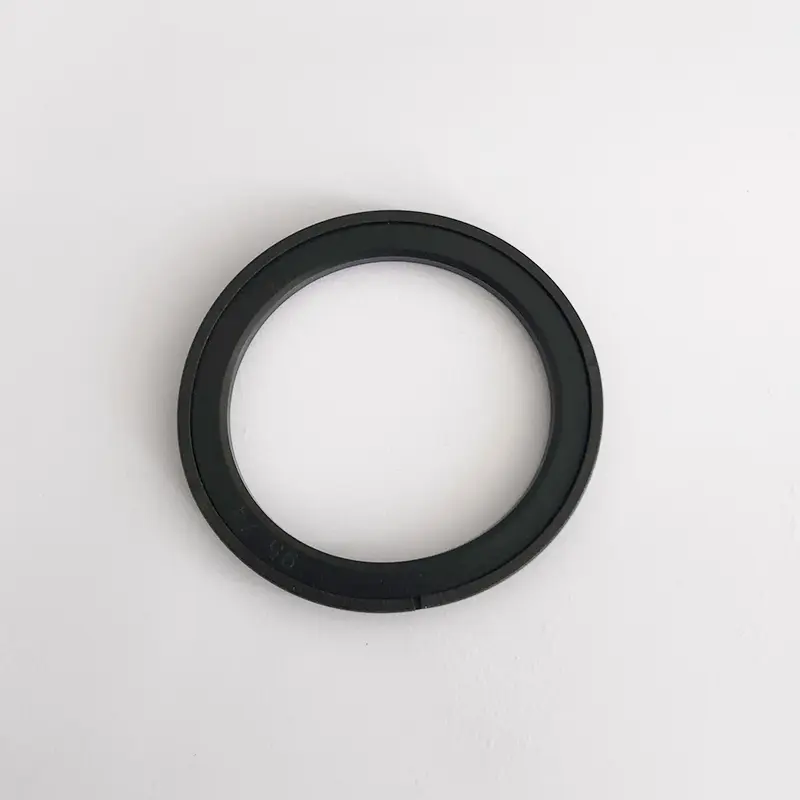

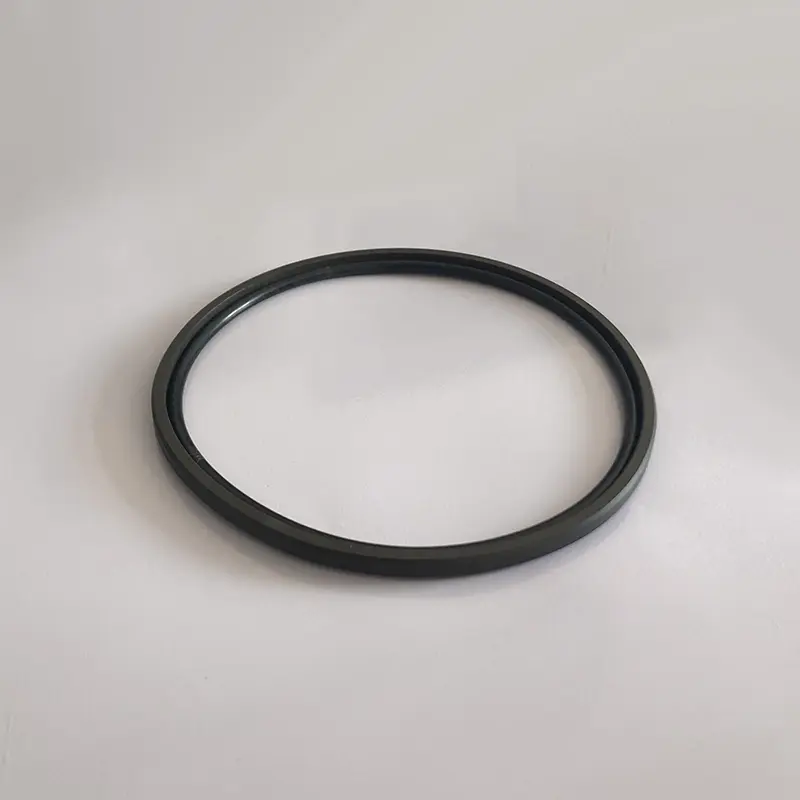

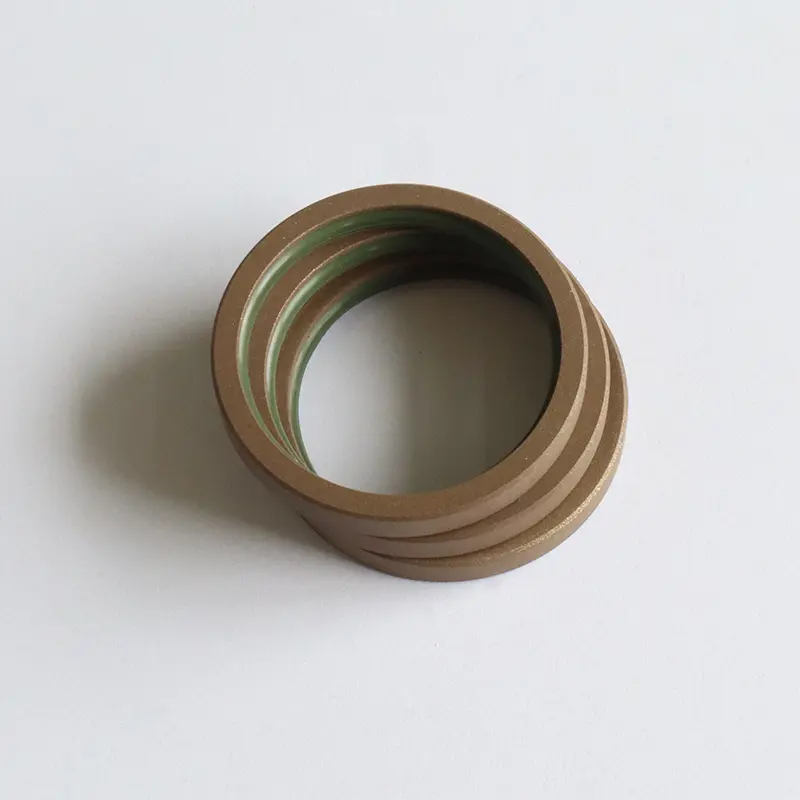

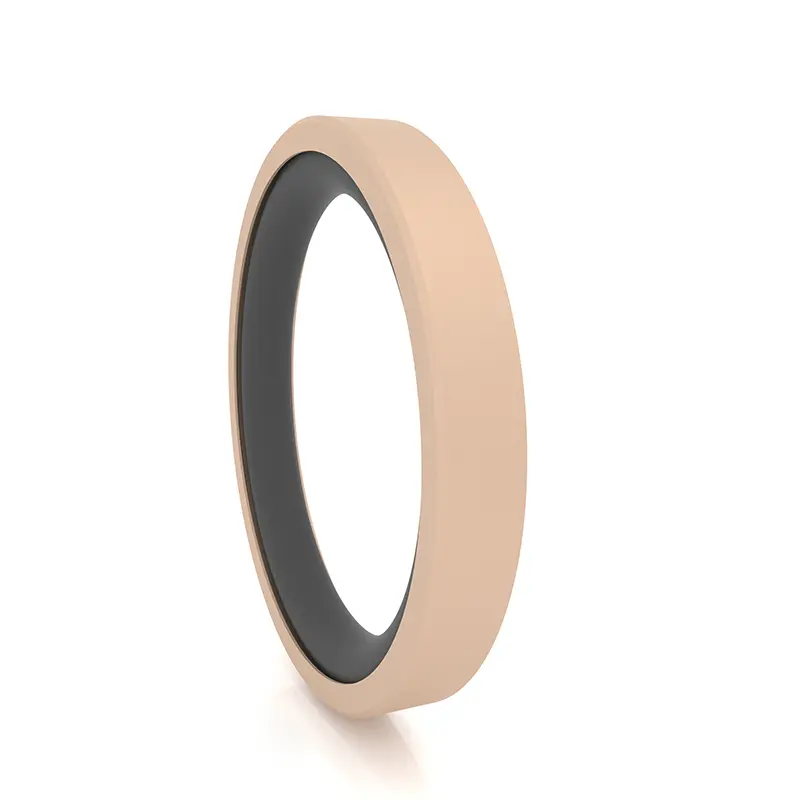

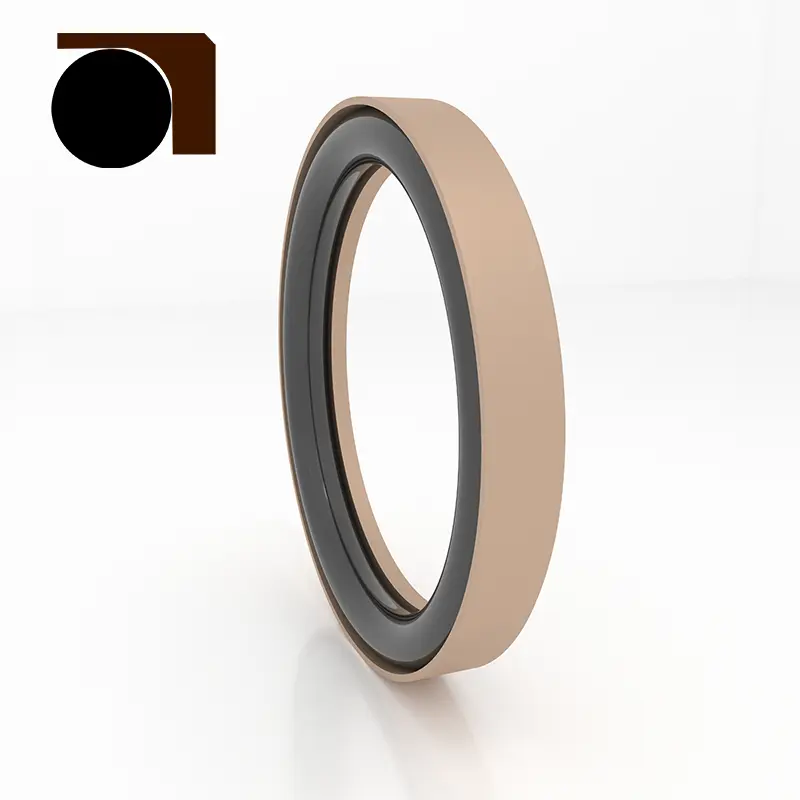

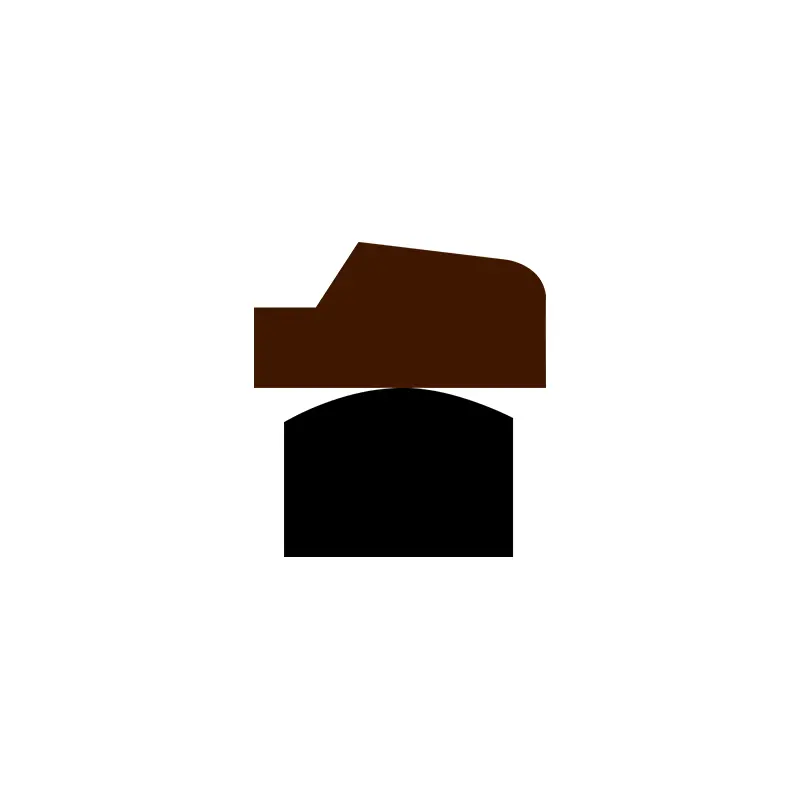

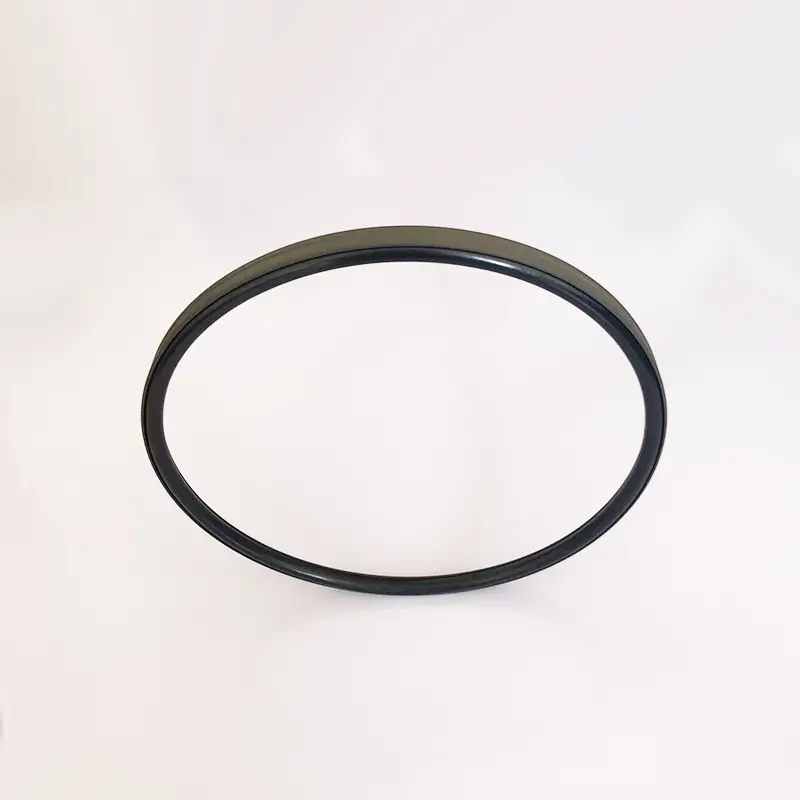

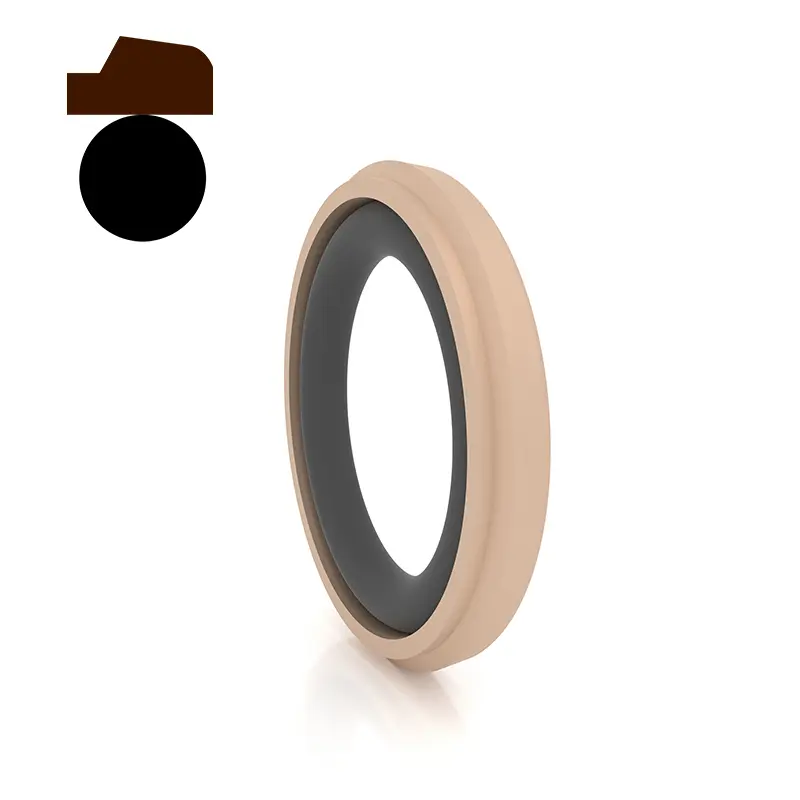

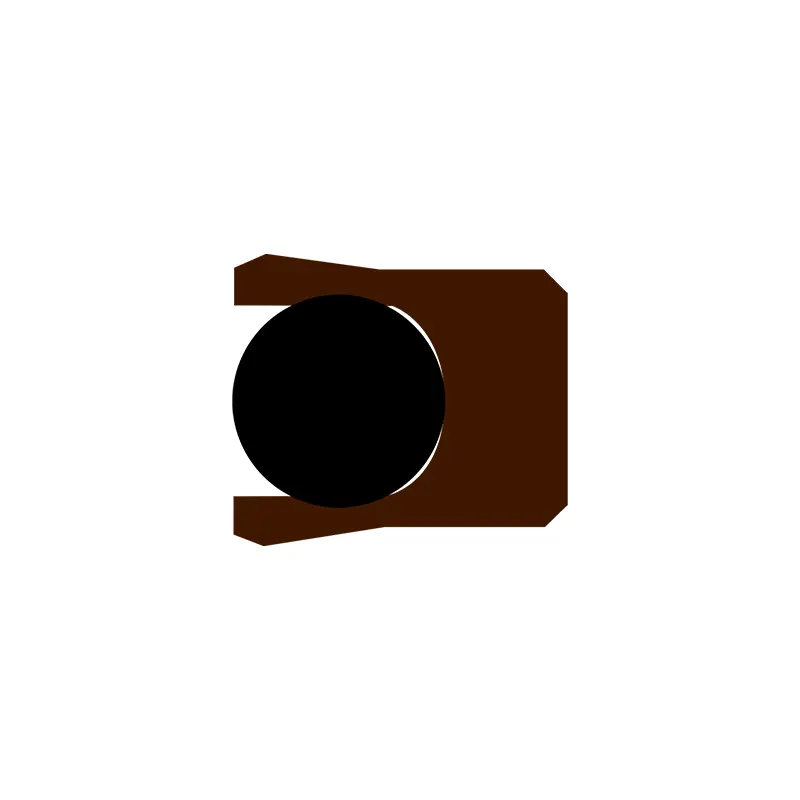

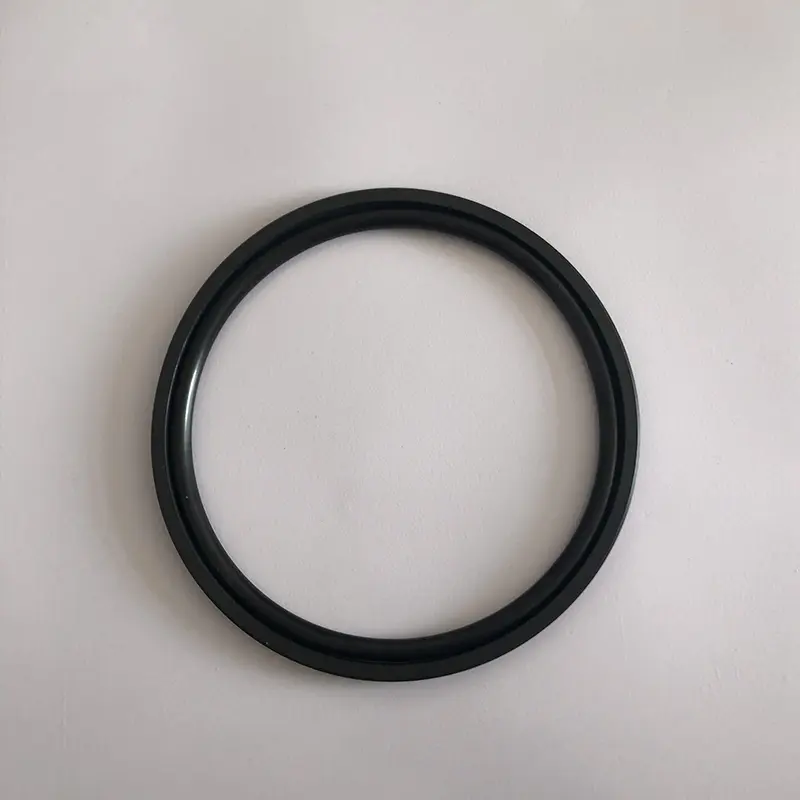

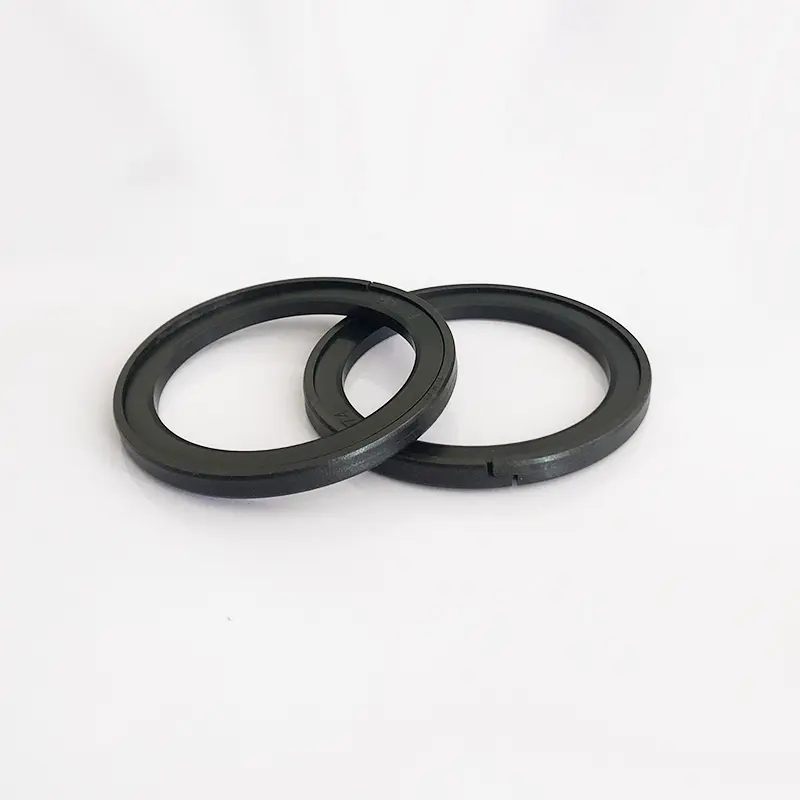

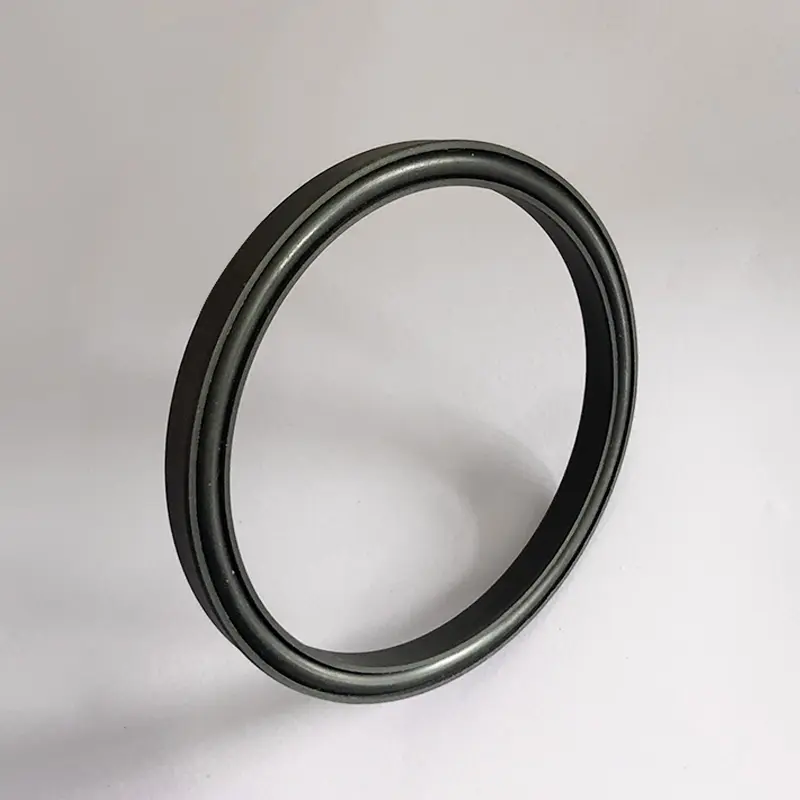

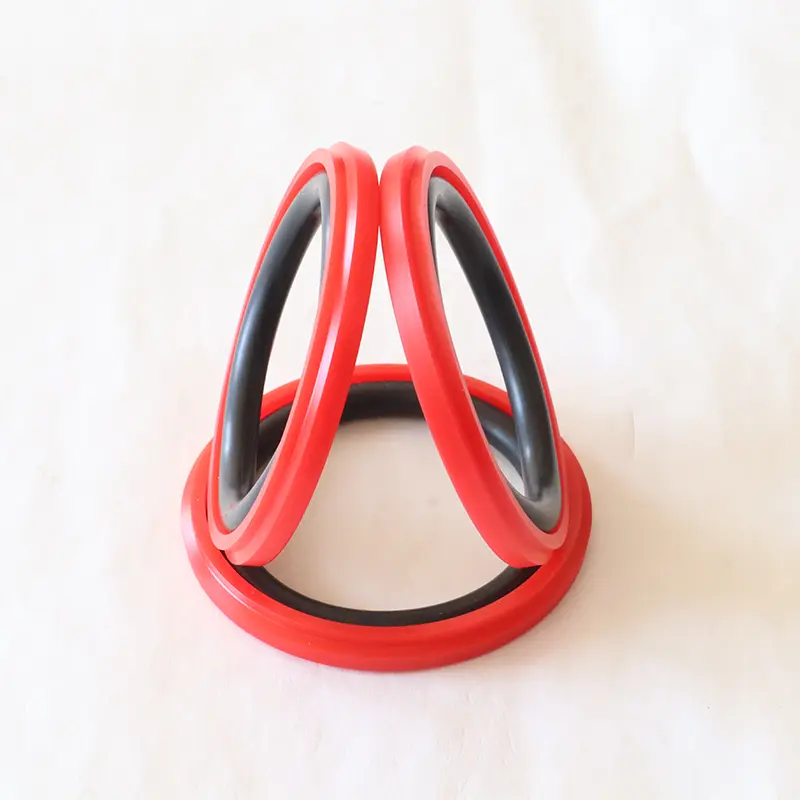

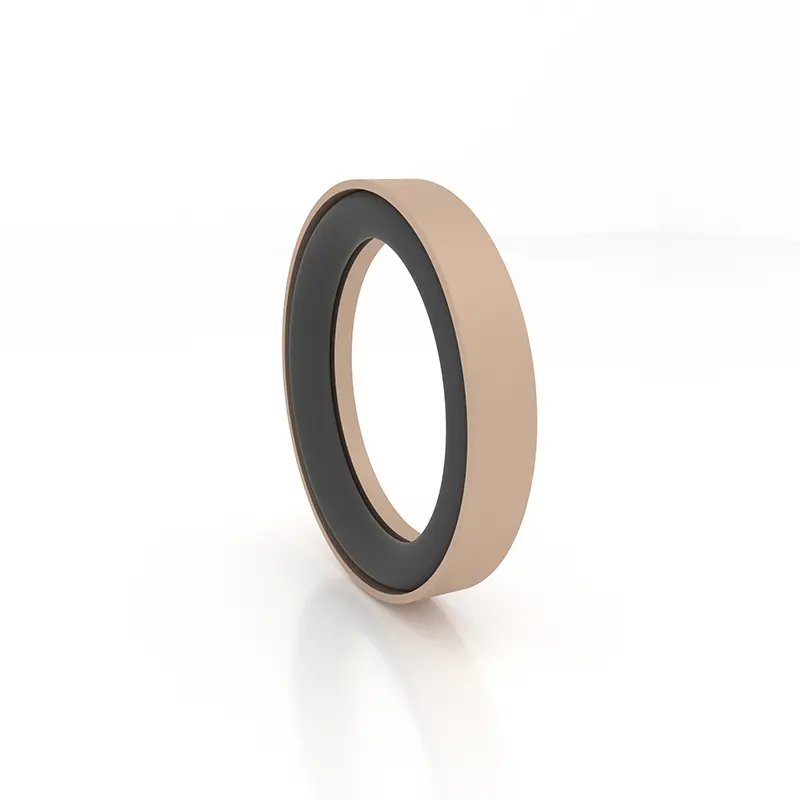

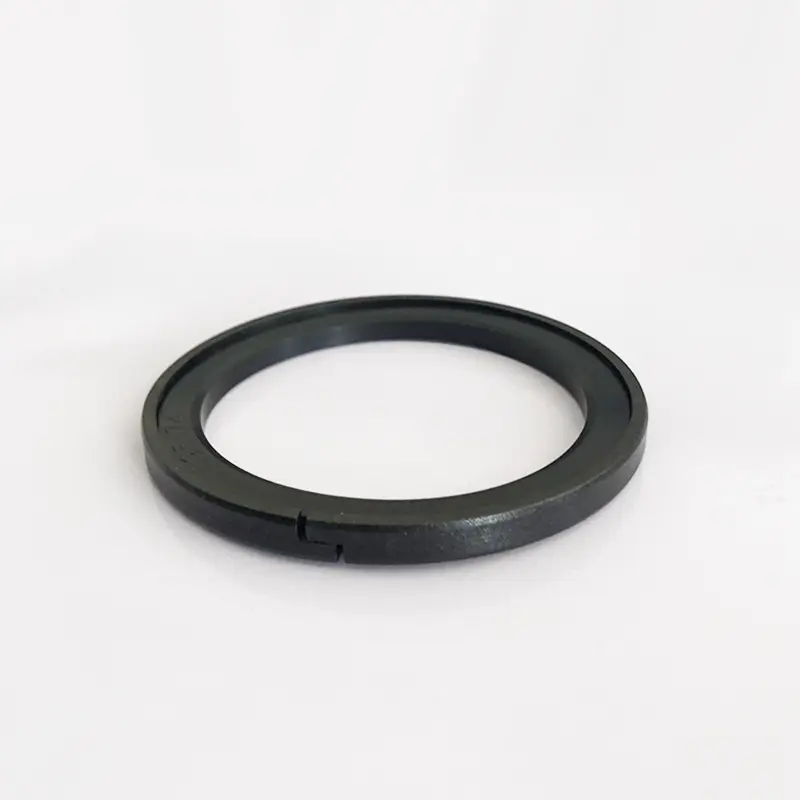

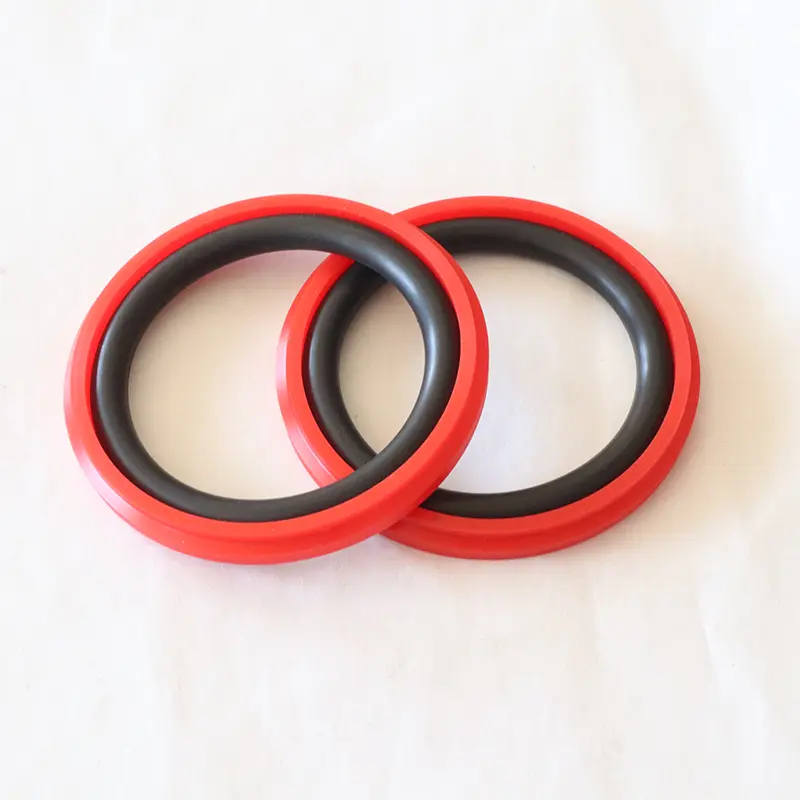

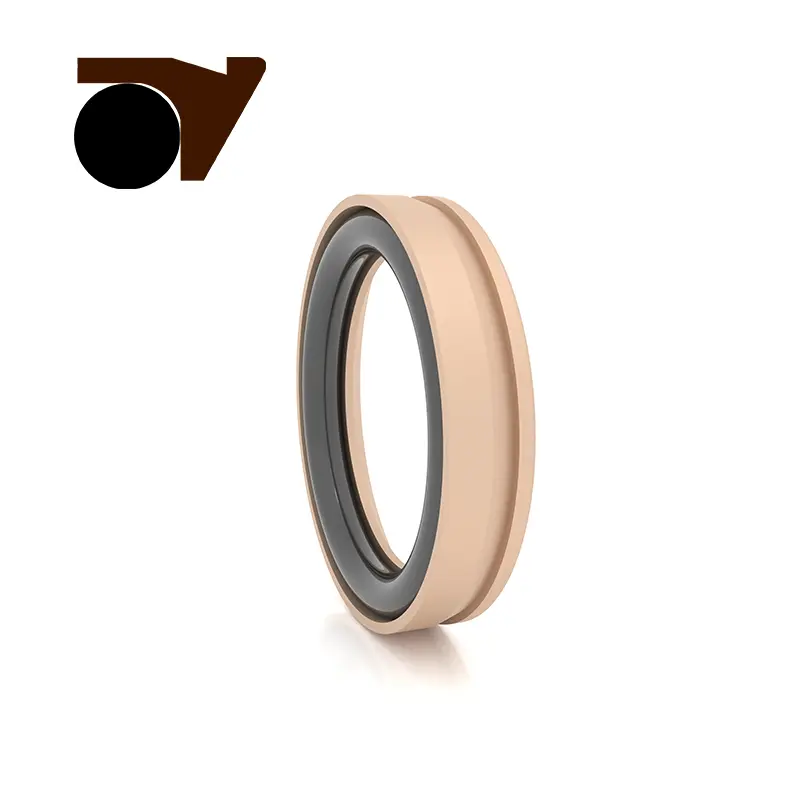

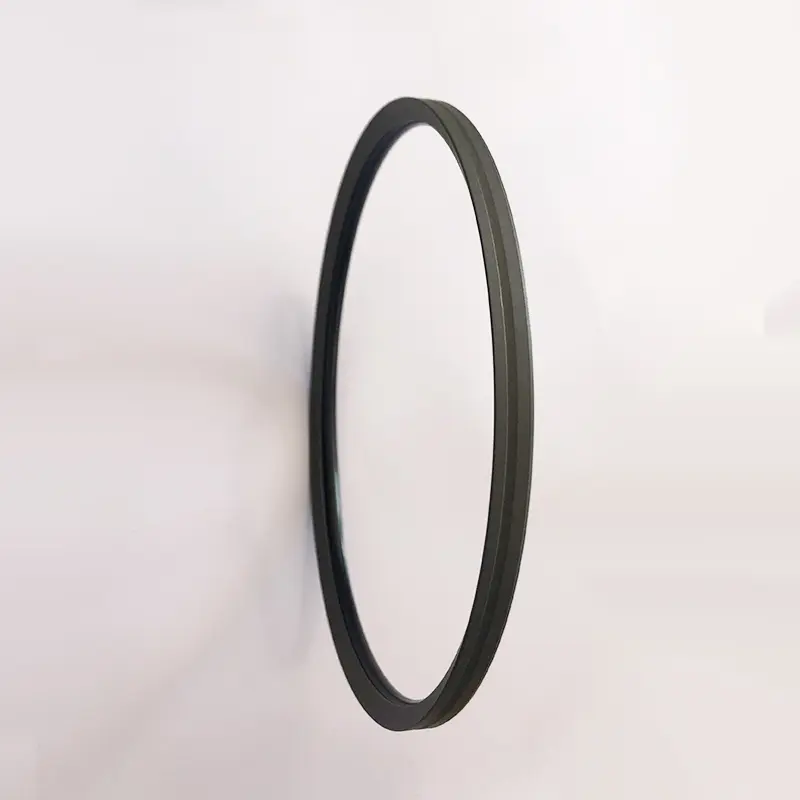

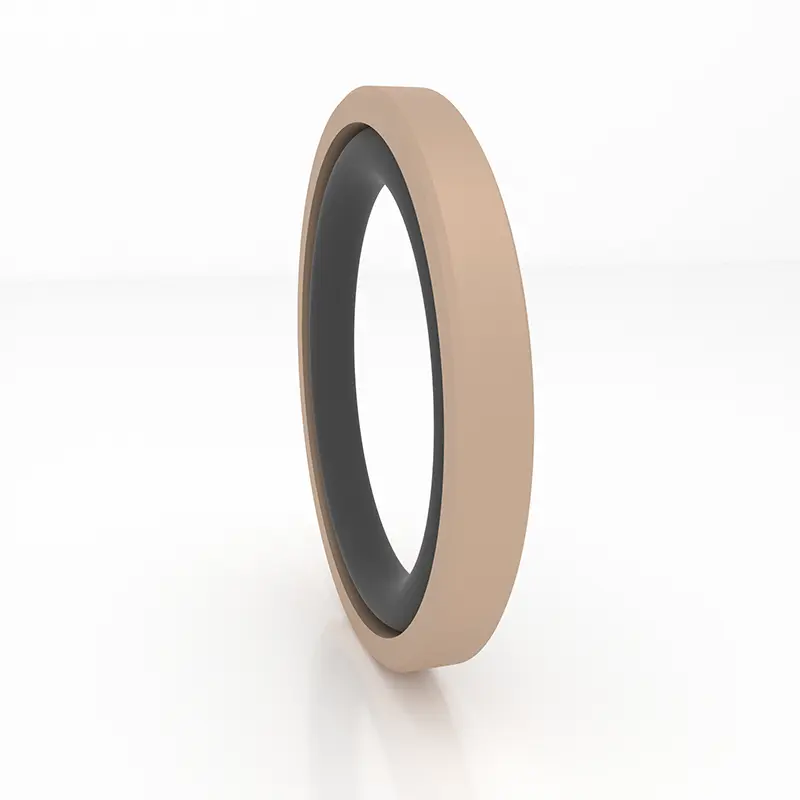

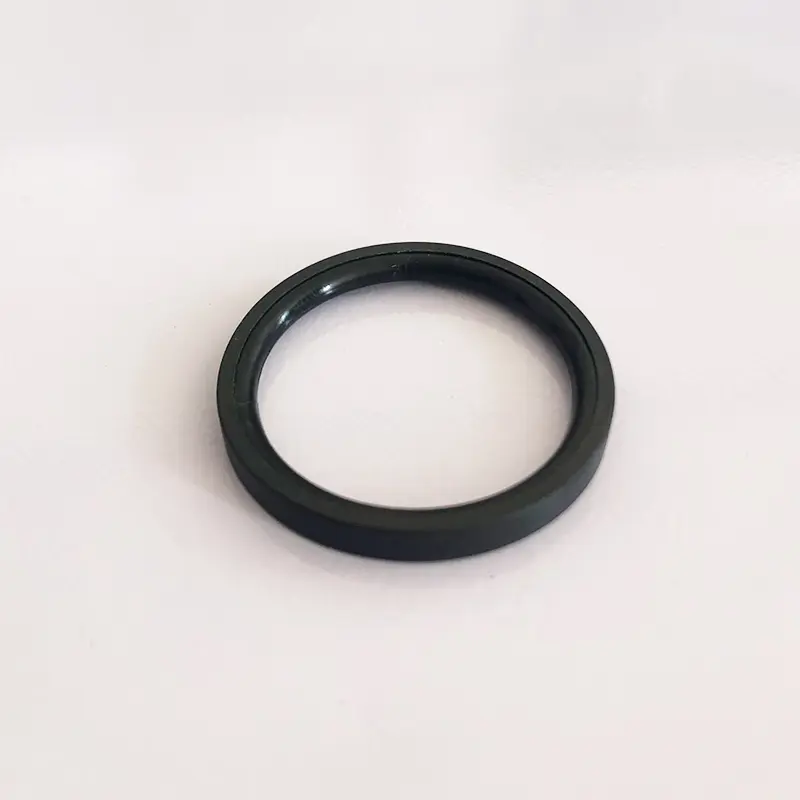

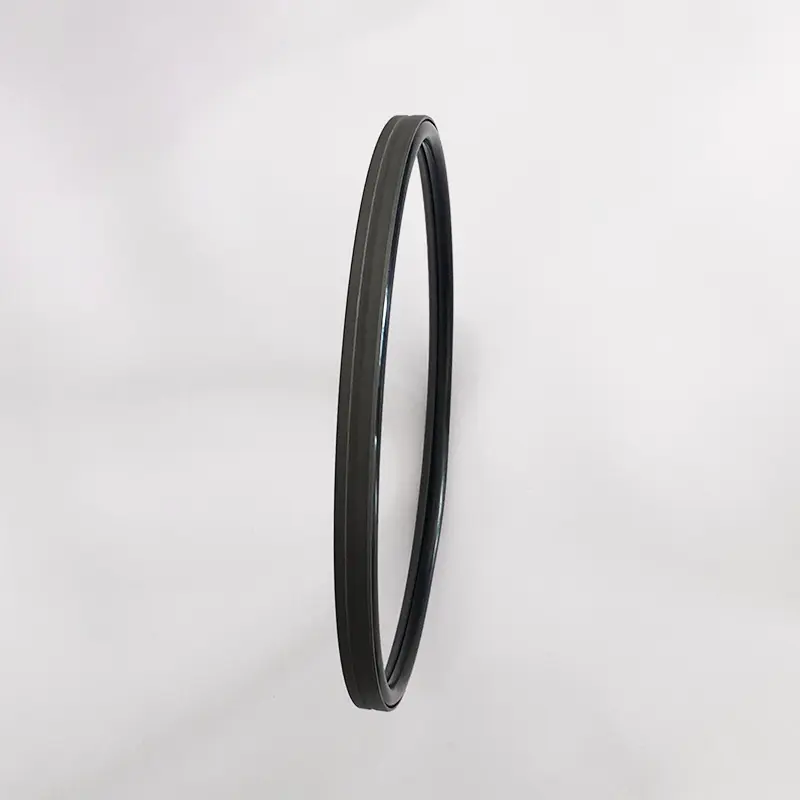

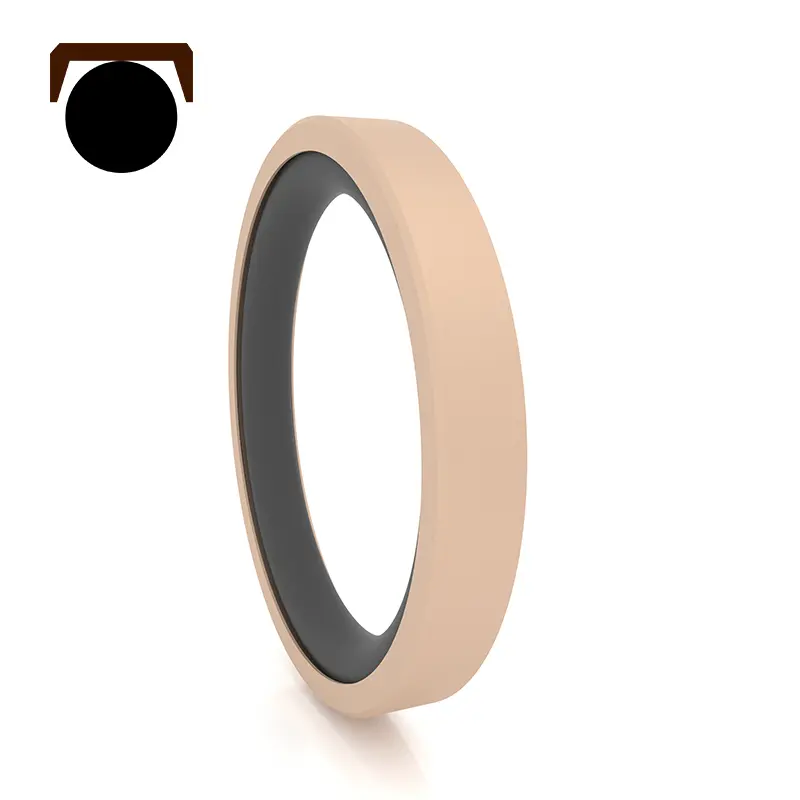

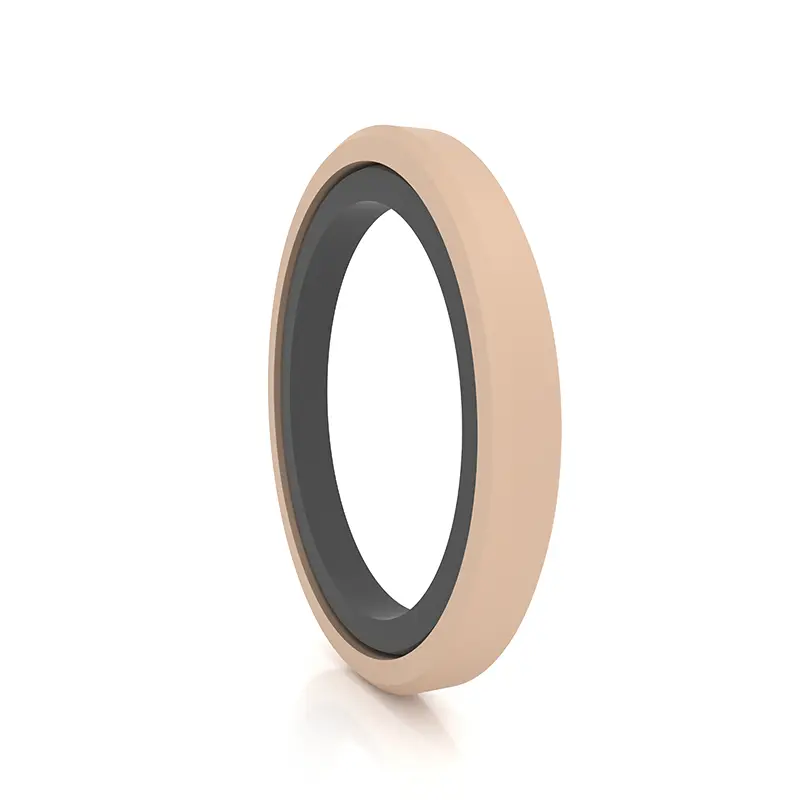

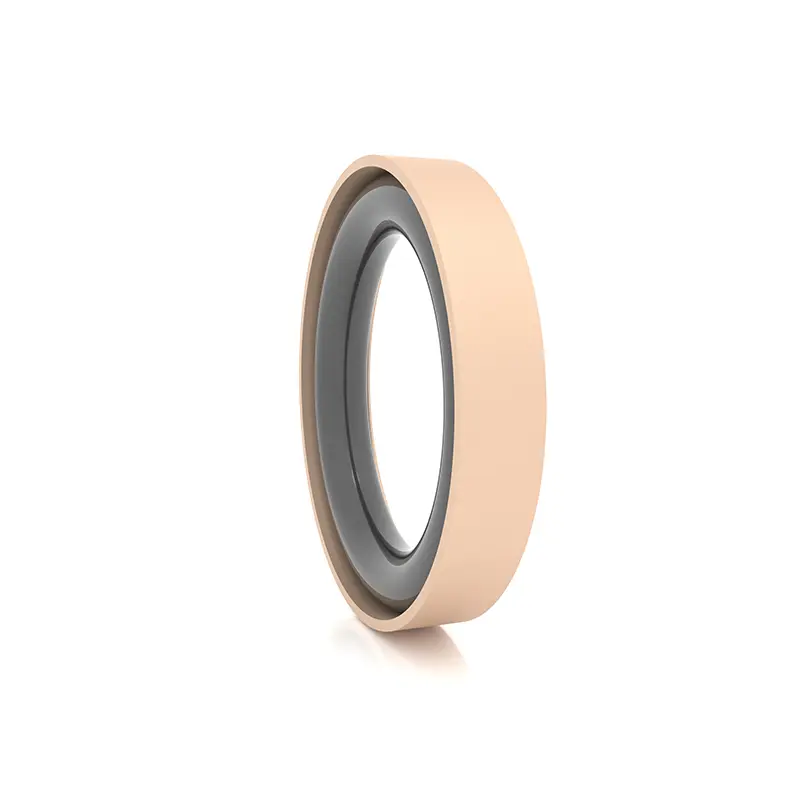

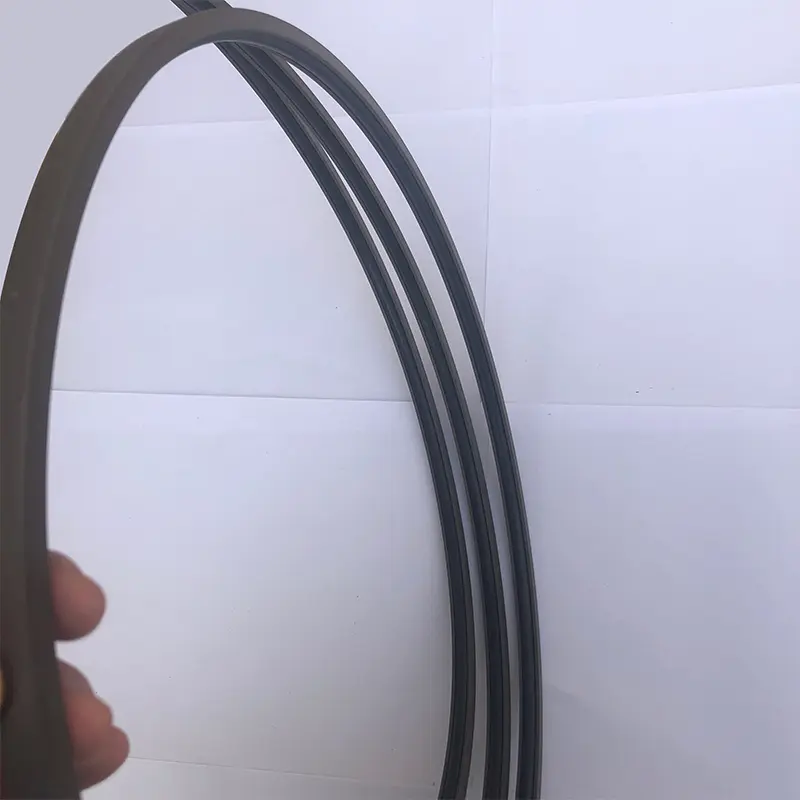

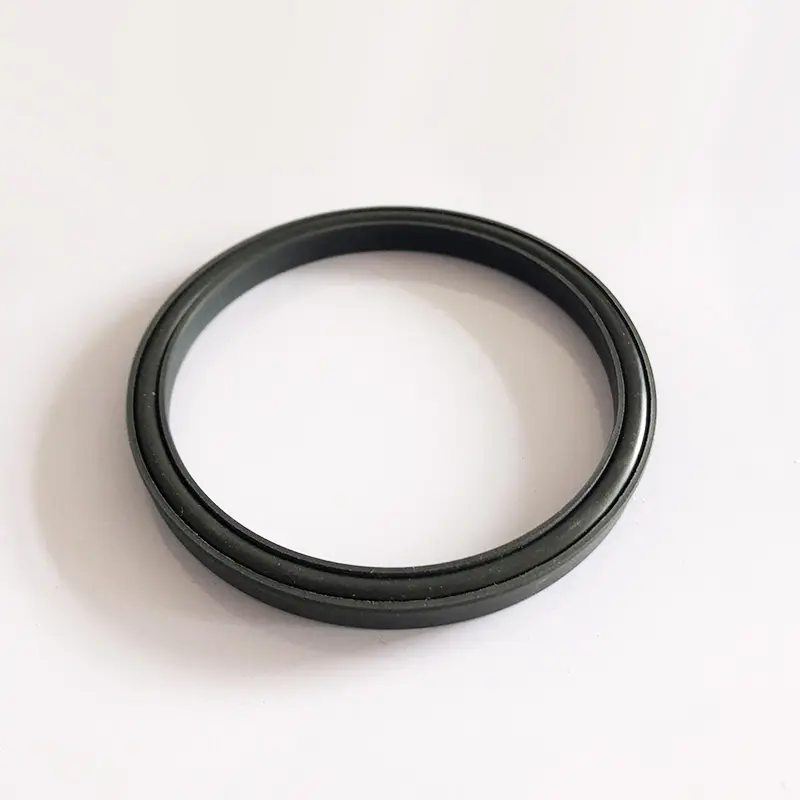

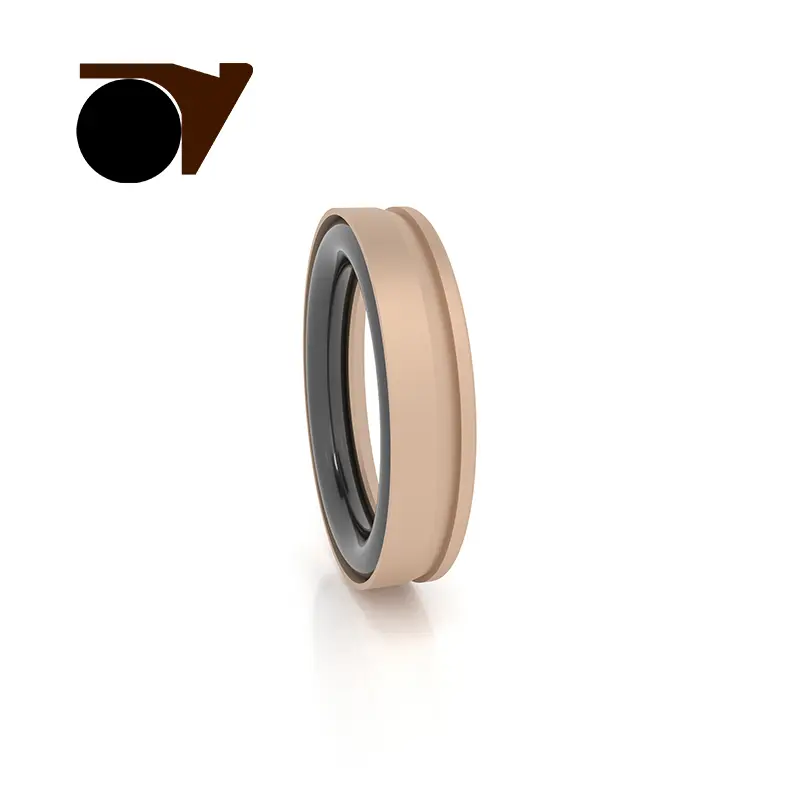

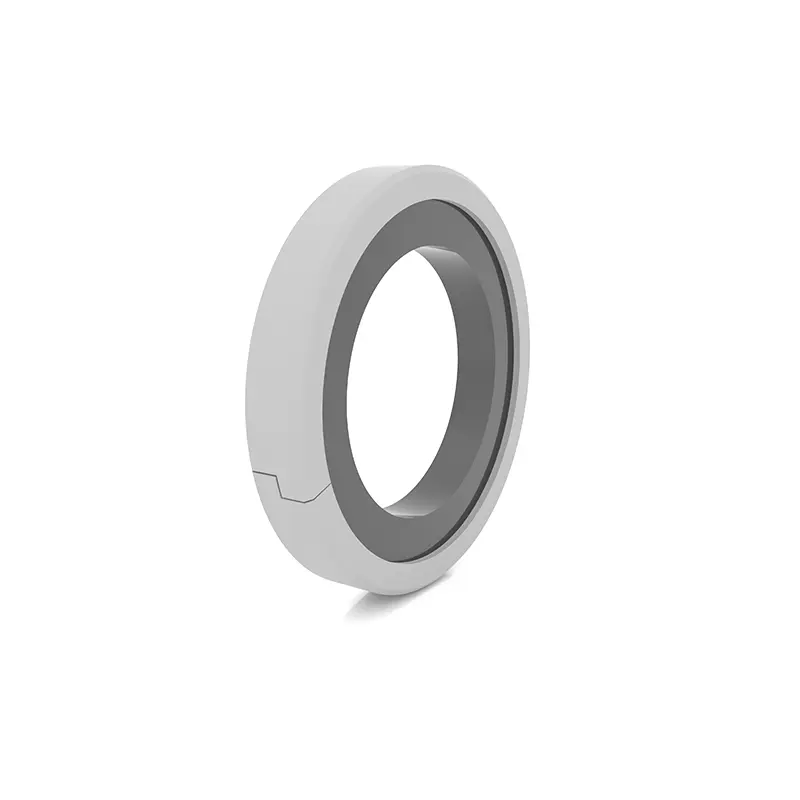

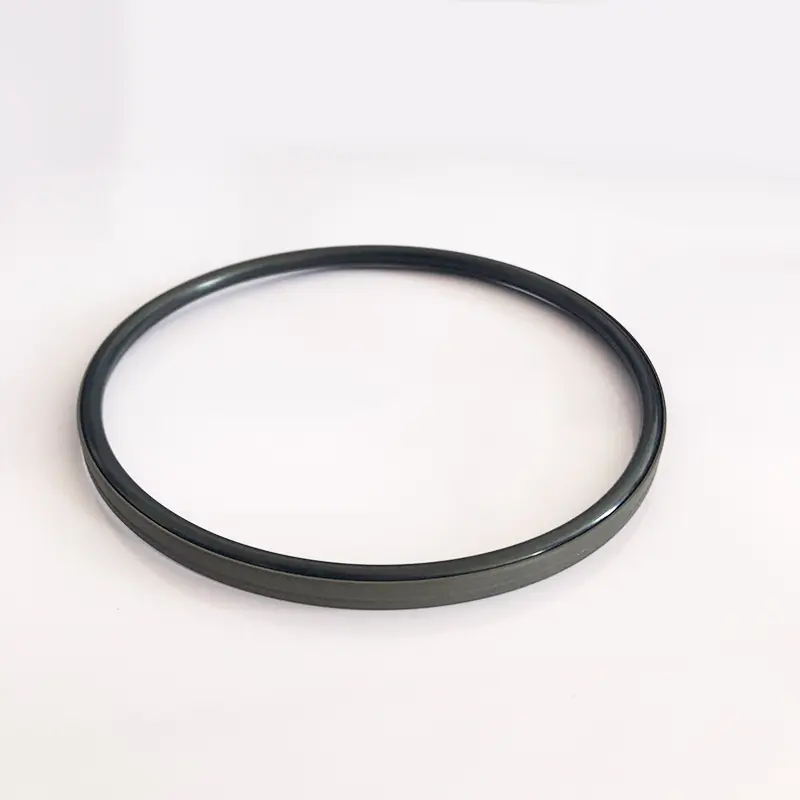

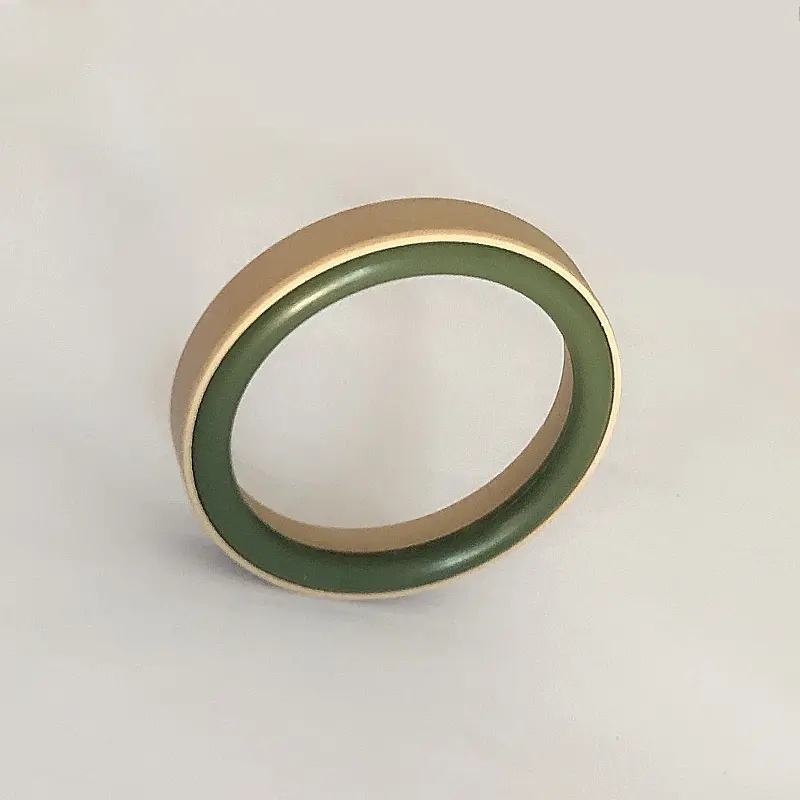

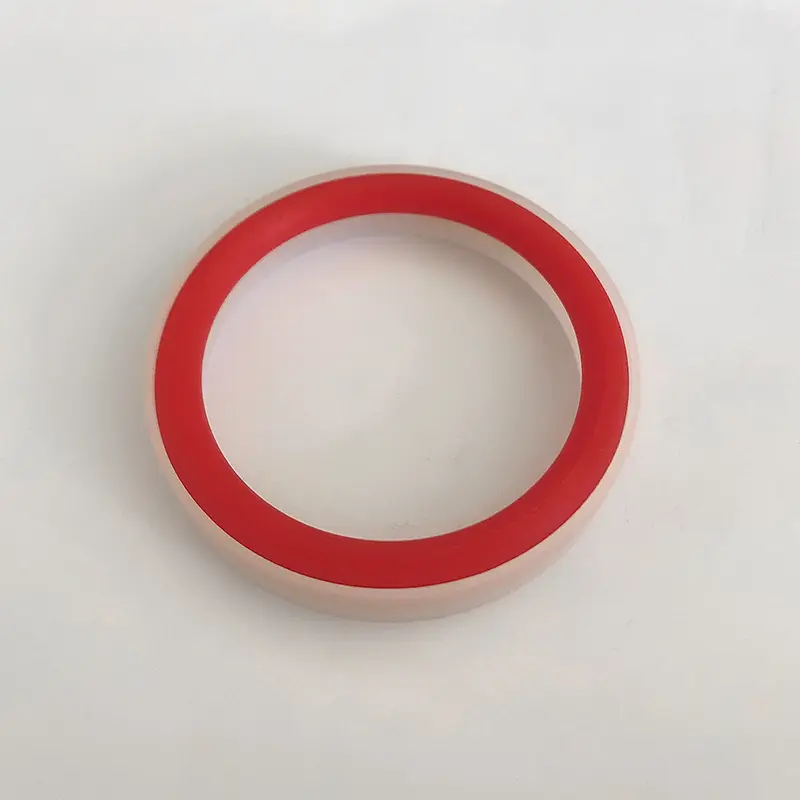

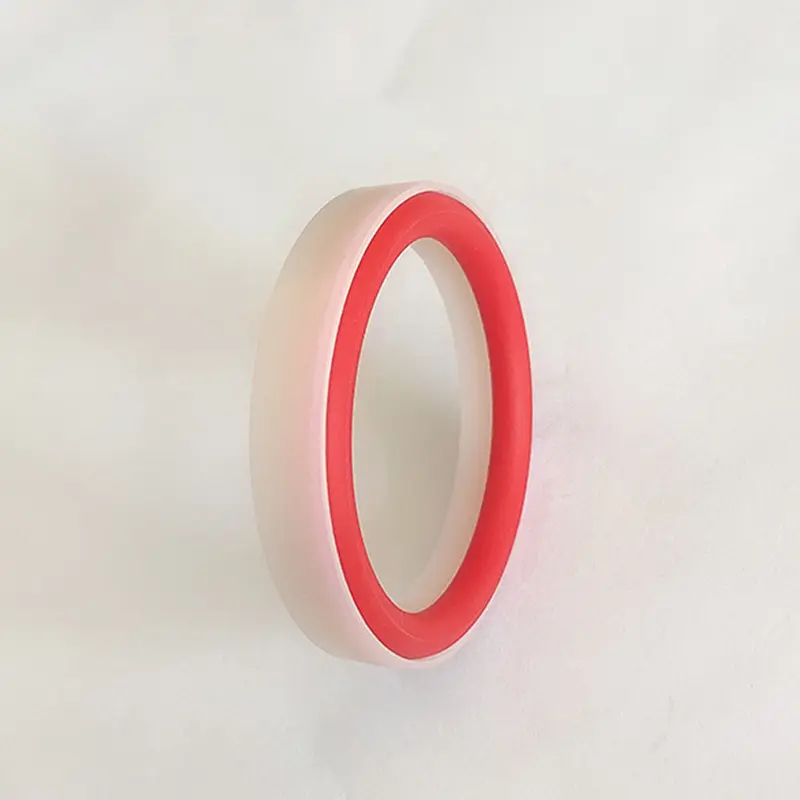

Заптивача високог притиска за рупе клипа

Заптивача високог притиска за рупе клипа једна је од заптивача које руицхен печати могу вам пружити. Ми смо професионални произвођач хидрауличних печата у Кини. Овај прстен за бртвљење независно развијено и произведено је од ПТФЕ-а или композитног материјала специјалног заптивача специјалног облика и гумени прстен у облику слова О. Специфични дизајн структуре прстена за бртвљење такође побољшава способност бртве да издржи високе и ултра-велике притиске.

Пошаљи упит

Опис производа

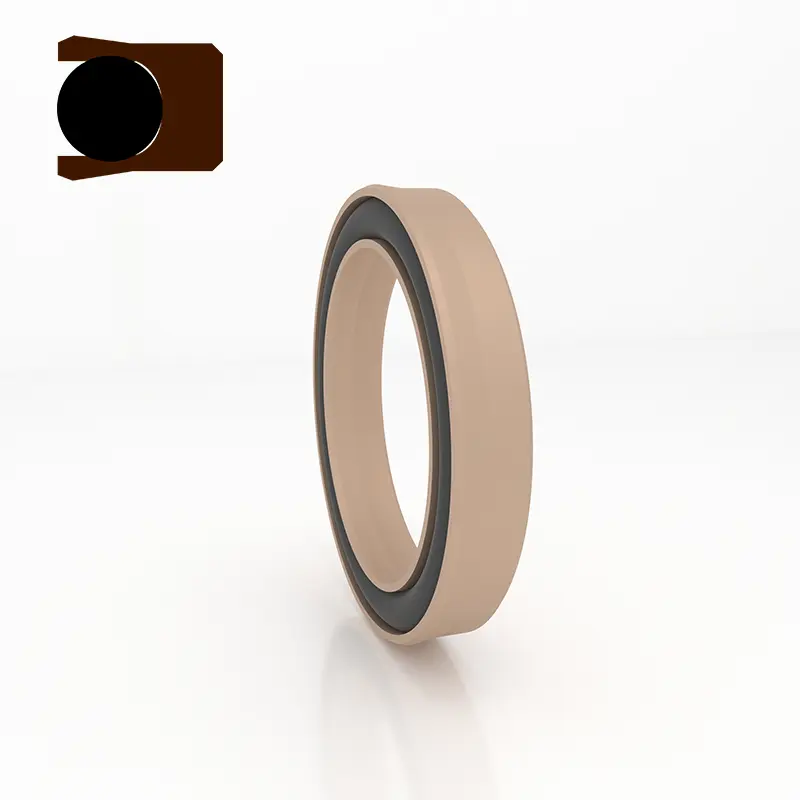

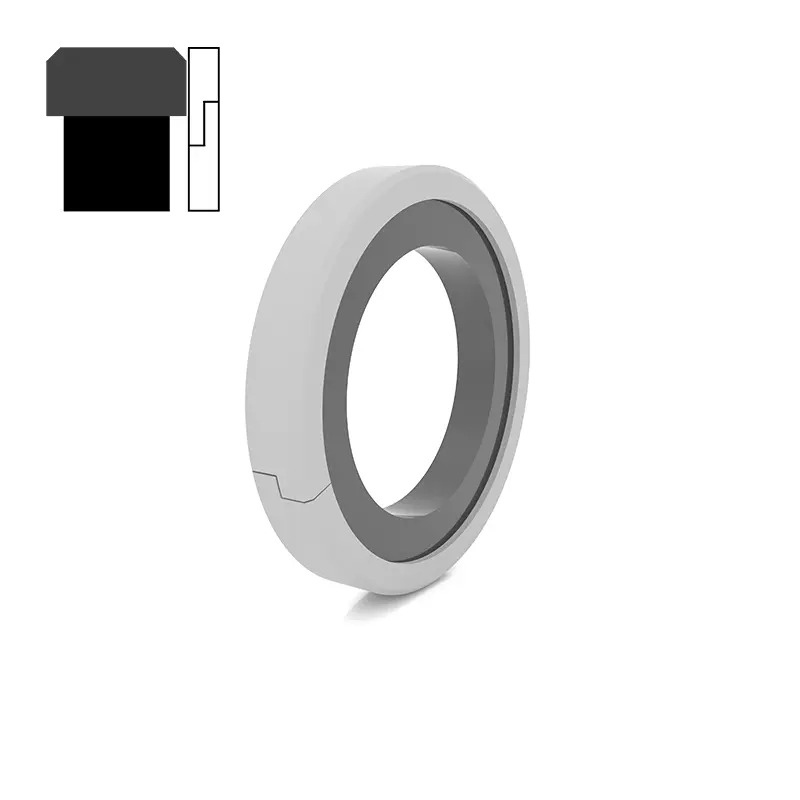

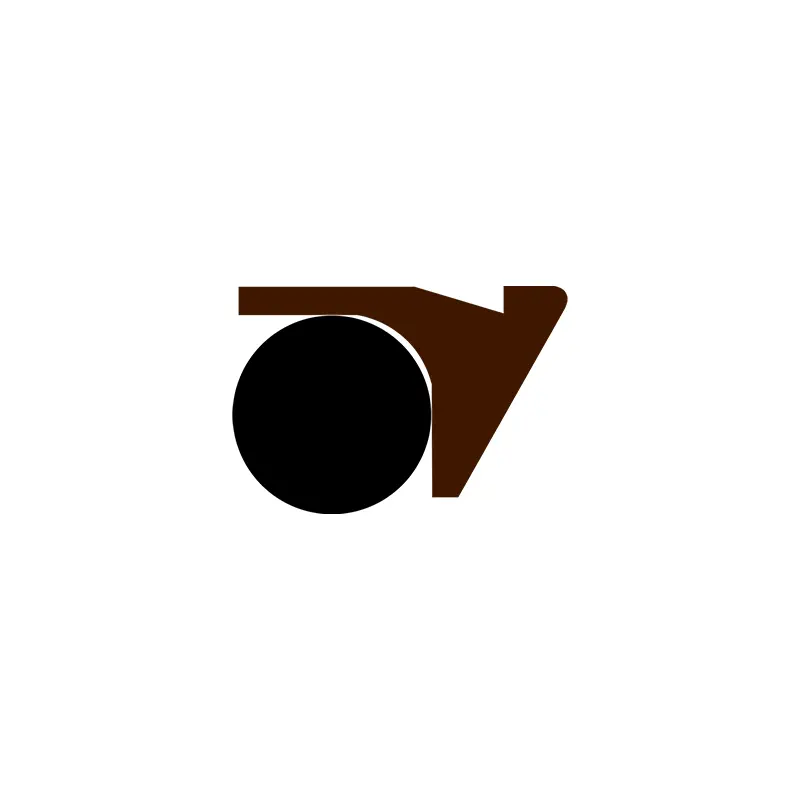

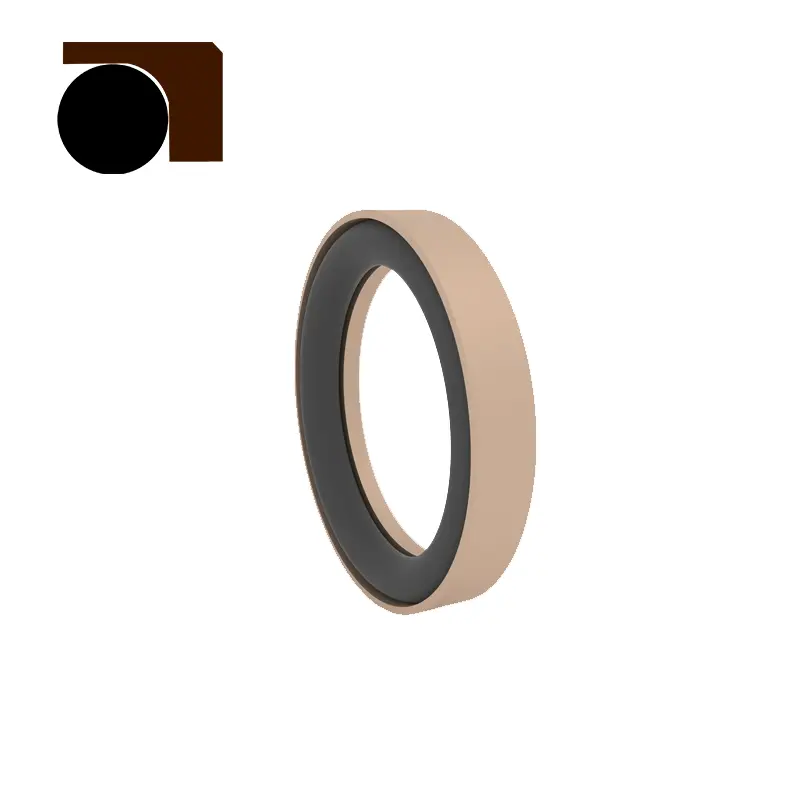

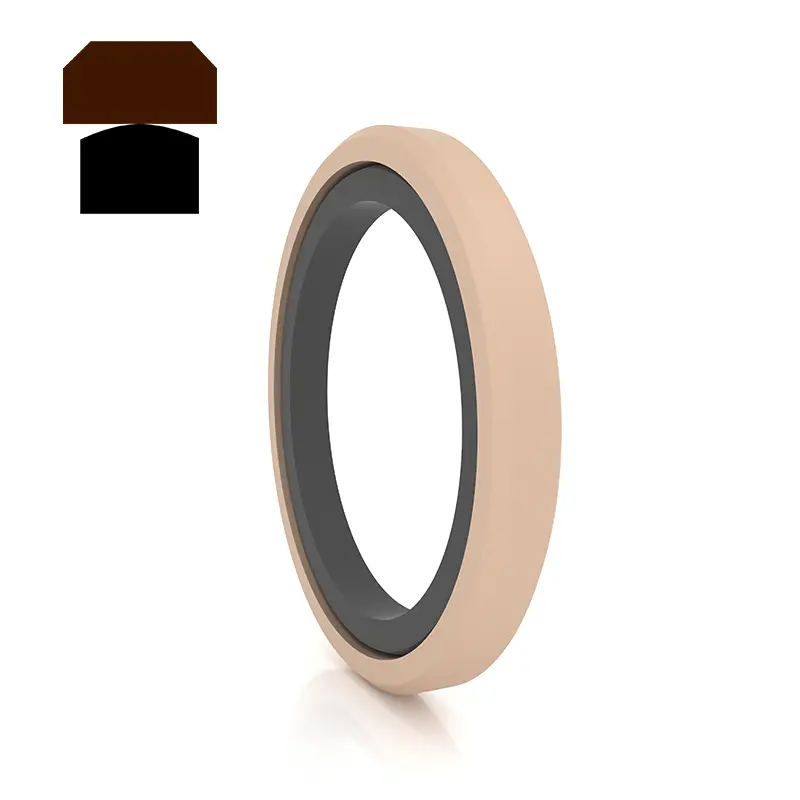

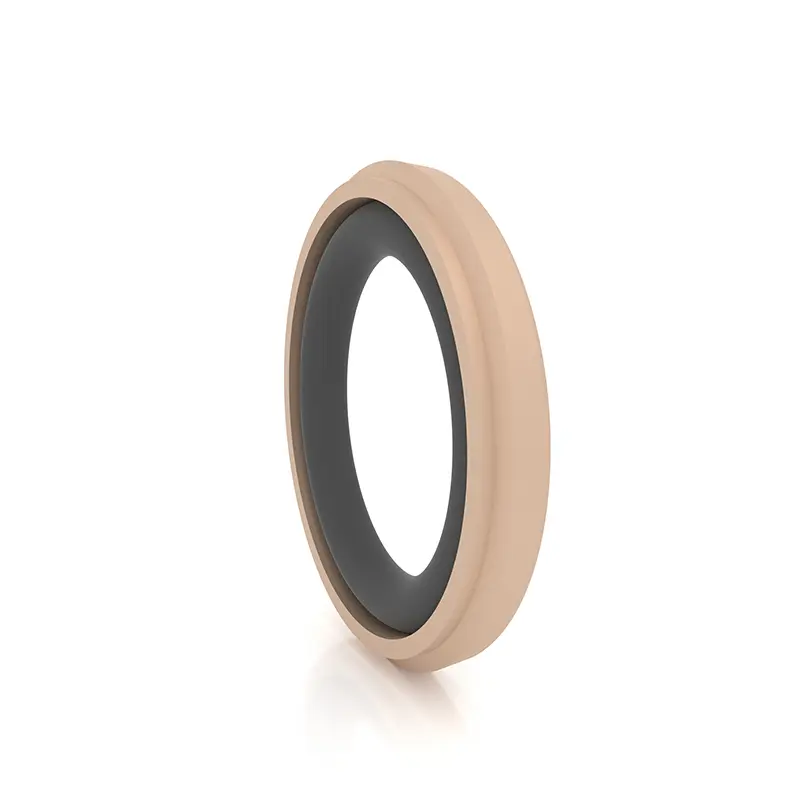

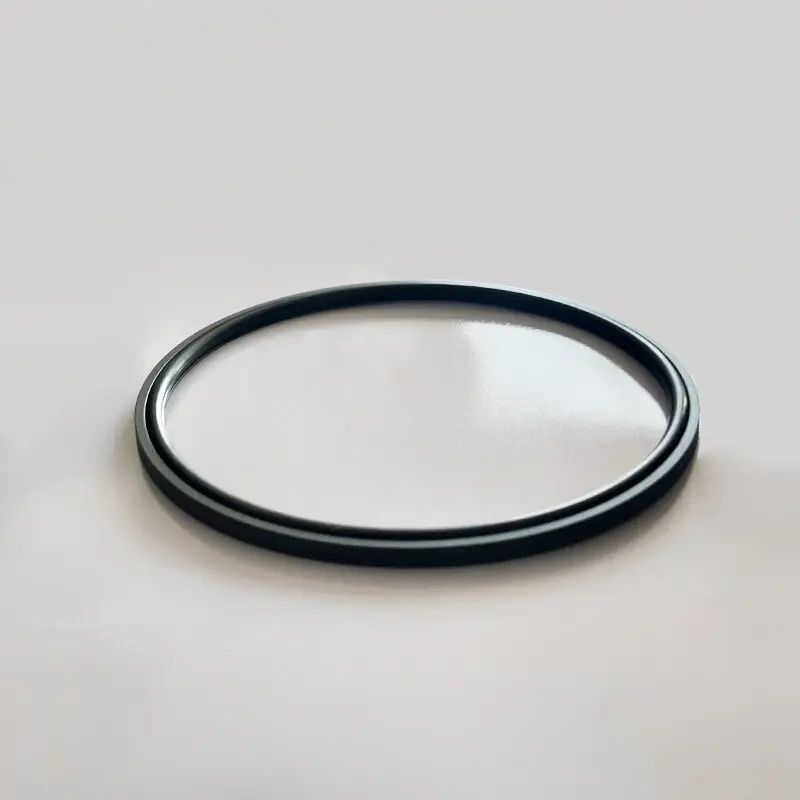

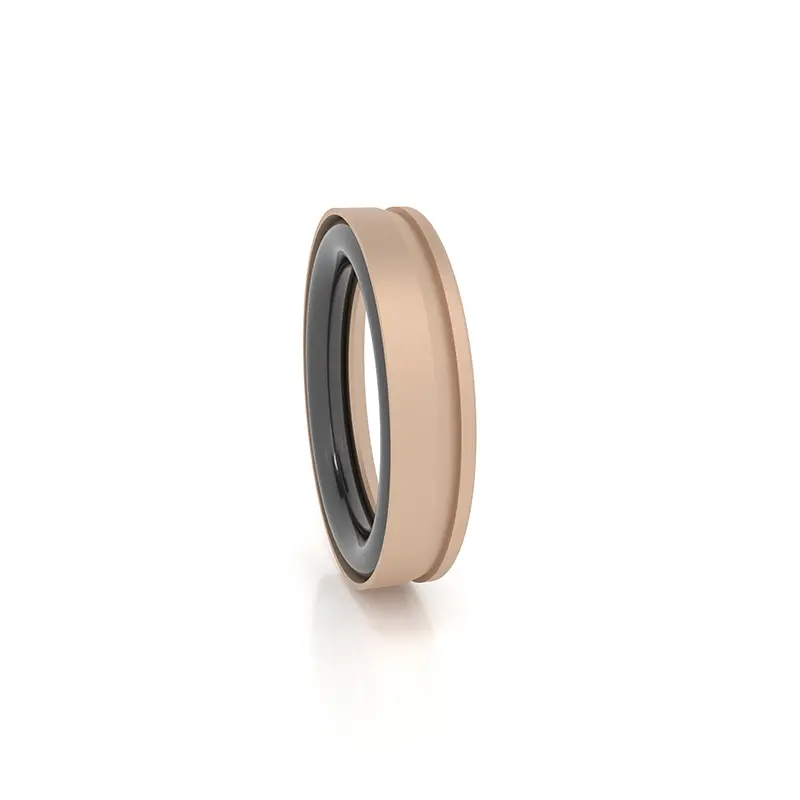

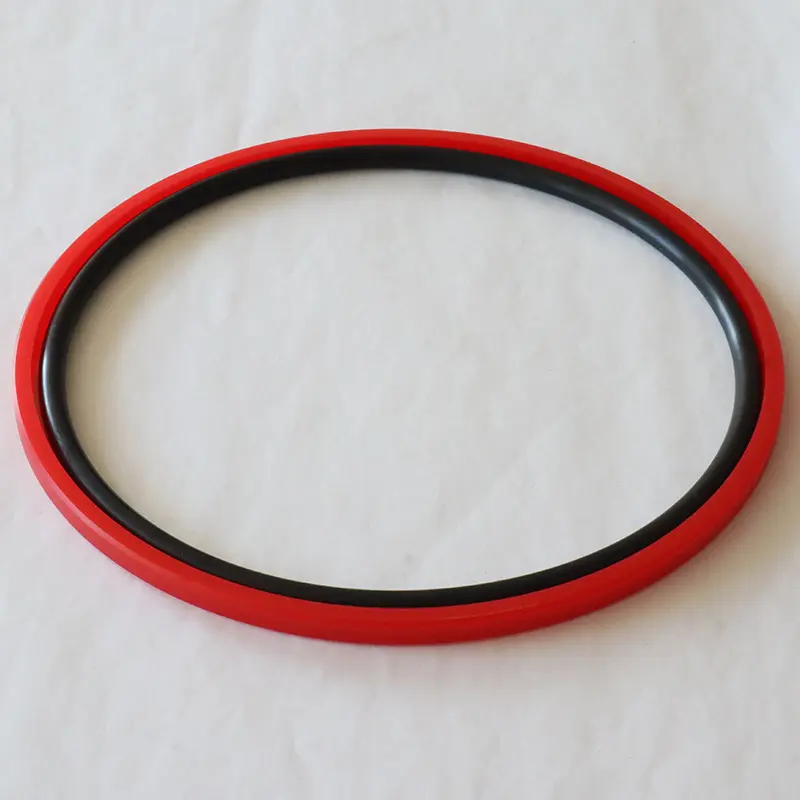

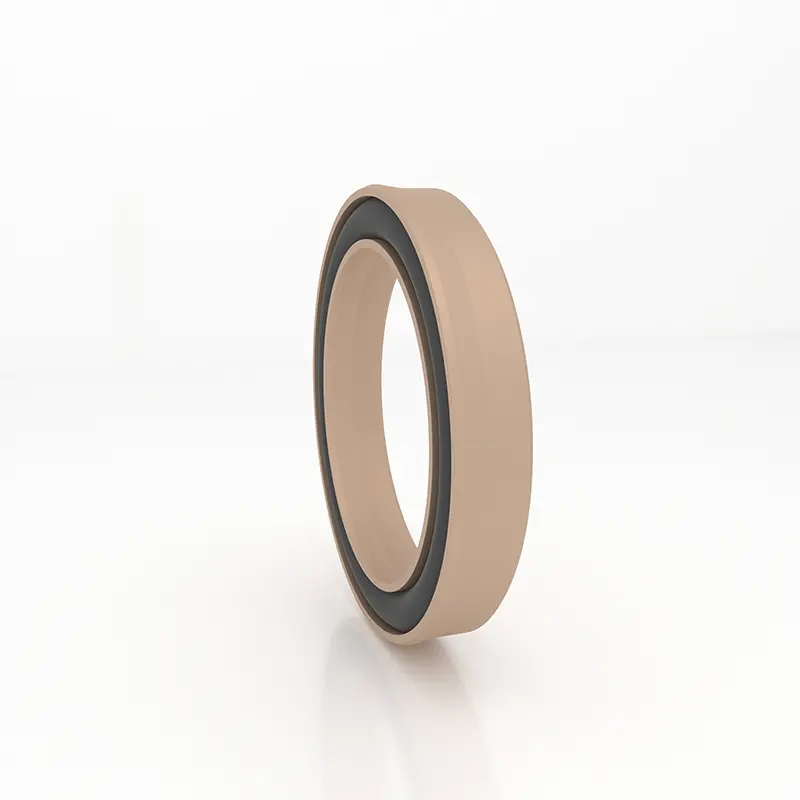

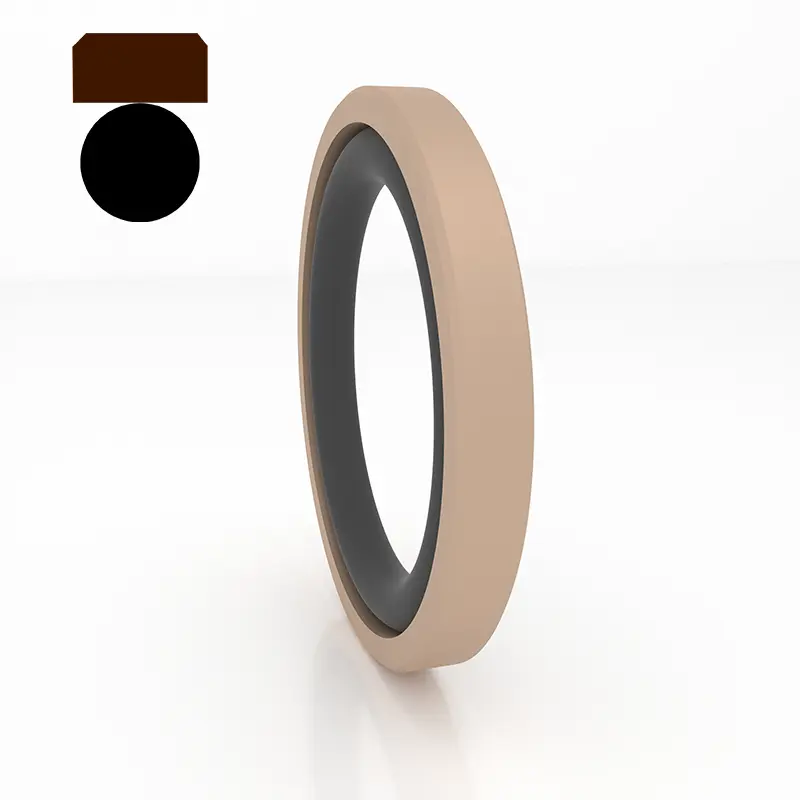

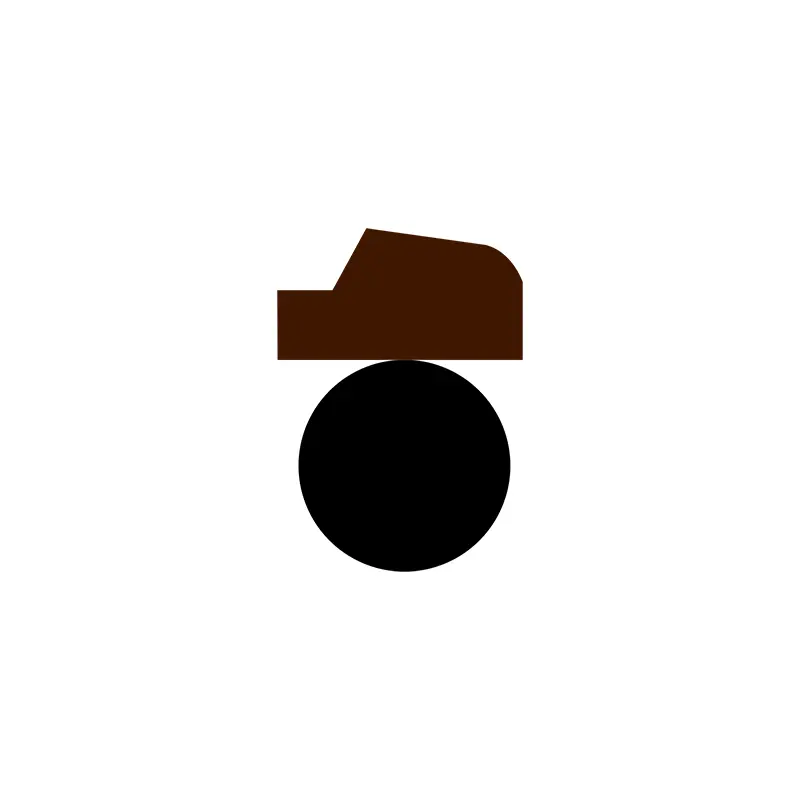

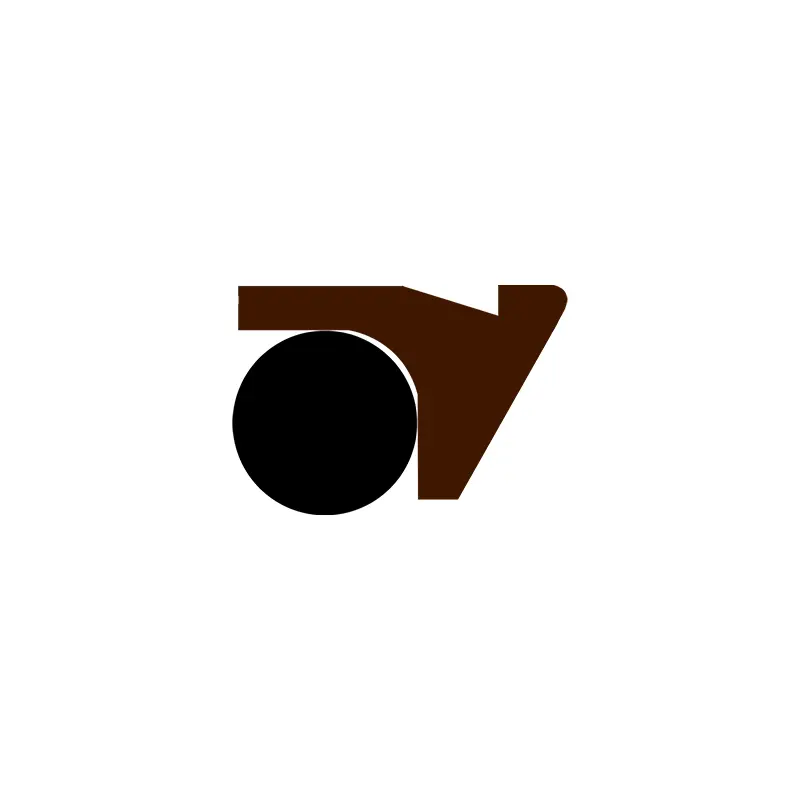

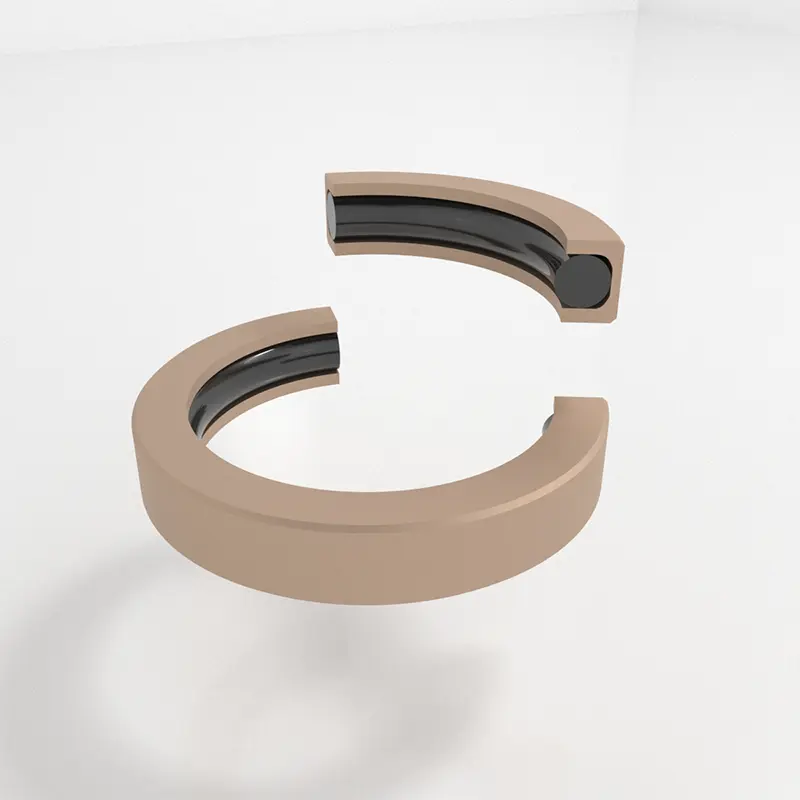

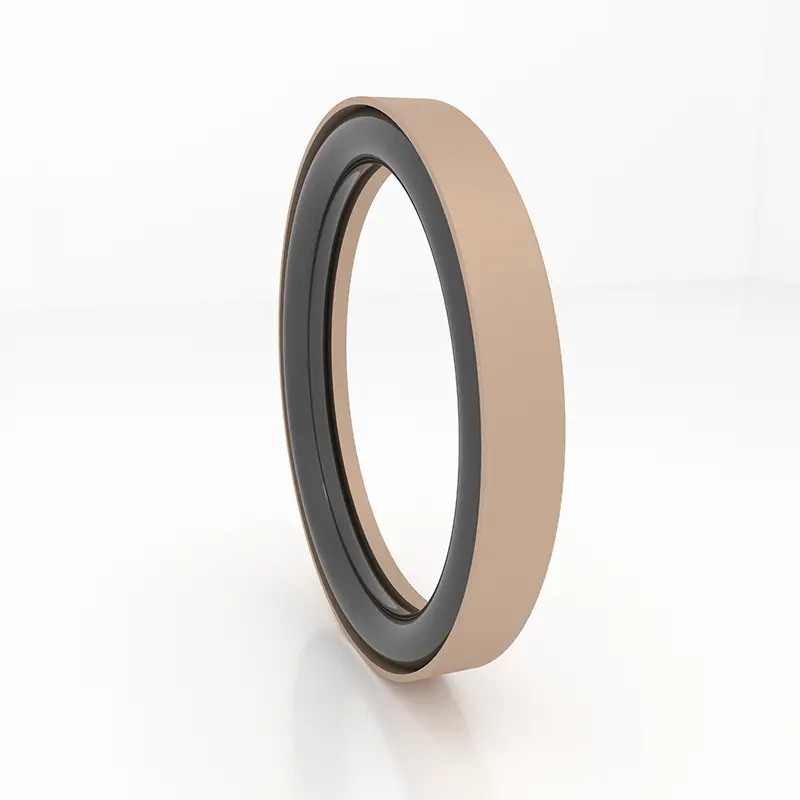

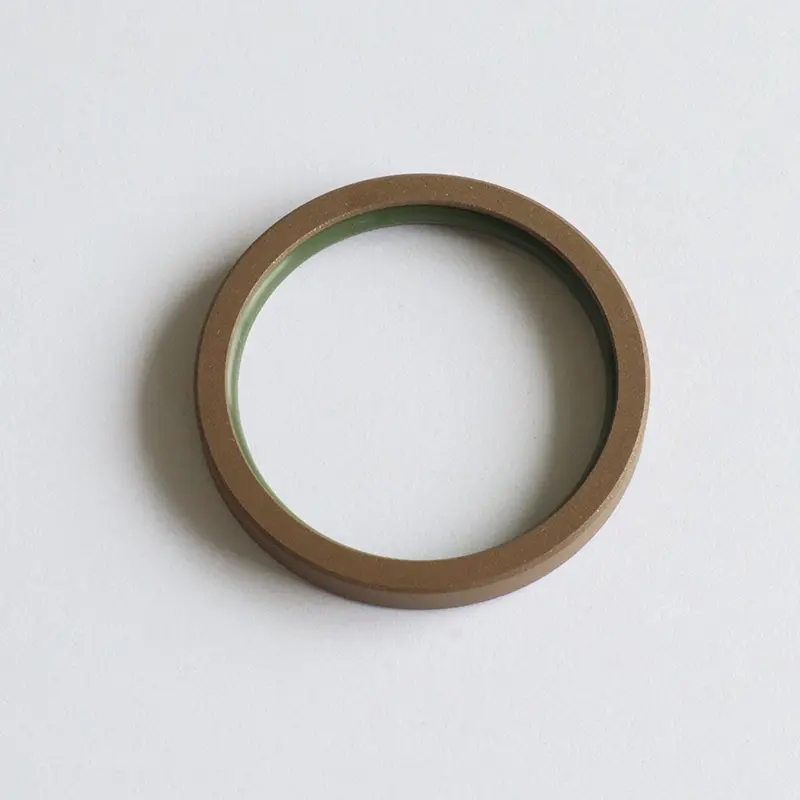

Заптиваче високог притиска за рупе клипа су одлични, састојајући се од ПТФЕ или посебног композитних материјала заптивних прстенова за бртвљење и високих еластичних гумених прстенова са високим еластичним О-у облику. Према одговарајућим О-прстенима, они су подељени у РЦ58 - РЦ64 серију (прилагођено ГБ1235), који се посебно користе за хидраулички пријемни покрет једносмерно заптивање.

ПТФЕ материјал има снажну хемијску стабилност, киселину и алкалну отпорност на корозију и прилагођава се сложеним хемијским окружењима. Заптивни прстен и гумени прстен раде заједно на постизању одличног ефекта заптивања.

У морском инжењерингу, бртве под високим притиском за рупе клипа могу пружити кључну заштиту хидрауличког система детектора дубоког мора. Притисак воденог мора је висок и морска вода је високо корозивна. Материјална предност је један од предуслова да производ обезбеди отпорност на високи притисак и отпорност на корозију.

У производњи тешких машина, велика дизалица хидраулична телескопарна оружја пуно користи. Градилиште је сложено, телескопске руке се често крећу и притисак варира. ПТФЕ материјал је отпоран на хабање, у комбинацији са танким дизајном усне, компензацијом у стварном времену за хабање, уска заптивање и смањени ризици квара.

У области нових енергетских возила, заптивача високог притиска за рупе клипа су такође критичне. У ЕПС хидрауличким компонентама материјал је стабилан и може тачно да заптива у лице хидрауличне ерозије нафте и промене температуре; У систему кочнице, за утицај високог притиска и корожњу течности, посебна структура и оптимизована прстена за заптивање дебљине строго спречавају цурење и обезбедити сигурност.

Заптивача високог притиска за рупе клипова које производимо имају неке моделе са танким дизајном усне са добре надокнаде и одличном заптивом. Они су добро оптимизовани за притисак на воду и медије са ниским вискозностима. Посебна структура је отпорна на висок притисак и има одличан квалитет материјала. То је најбољи избор за отварање ефикасног заптивања.

Карактеристике производа:

1. ниско трење, мали почетни отпор, глатко кретање, једнако динамично и статичко трење, без пузања;

2 дуг живот, може се користити за бртве за подмазивање на уљем;

3. Може се користити за заптивање високог притиска, ултра-високог притиска, воде и других медија ниске вискозности;

4. Може се користити за заптивање воде и других медија ниске вискозности

Избор материјала

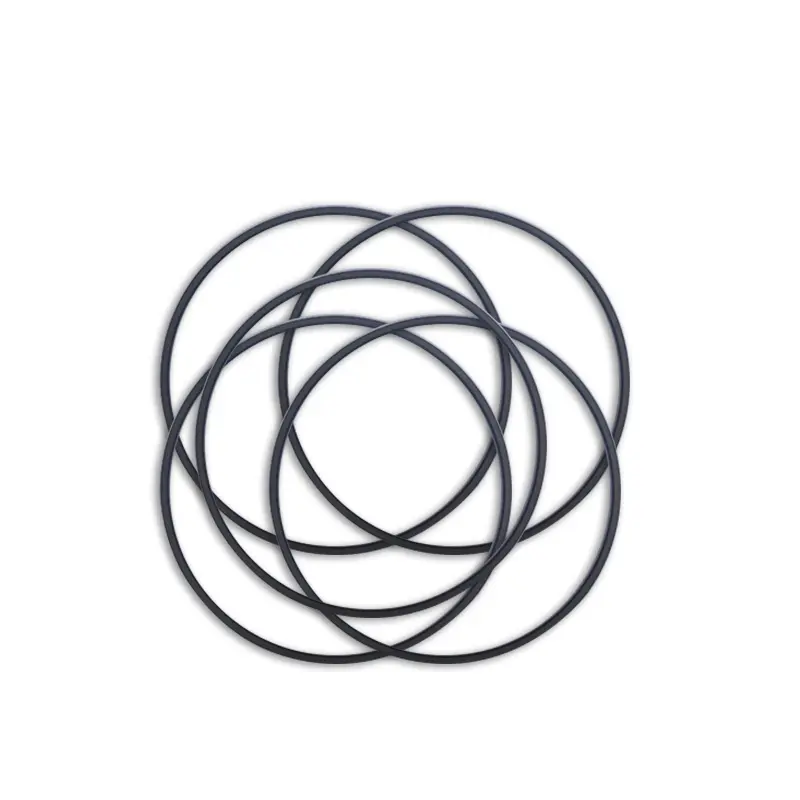

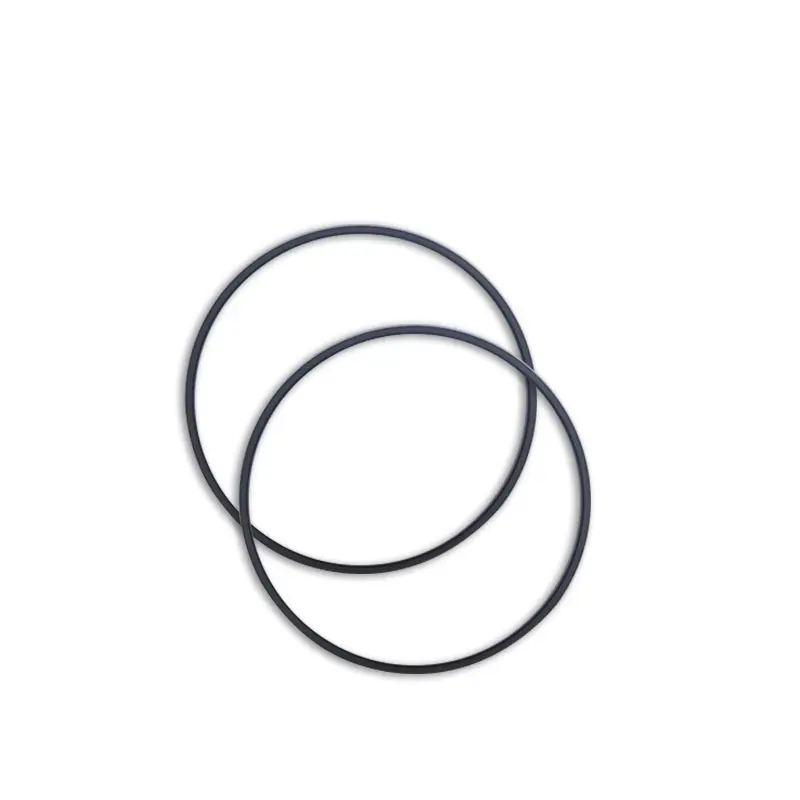

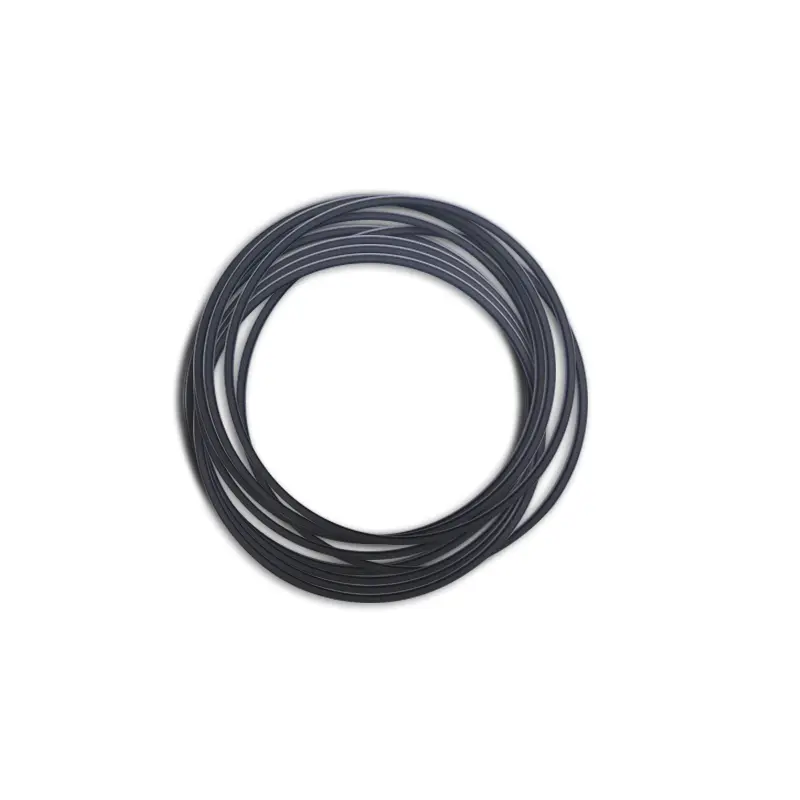

1. Материјали за О-прстенове су: Р01 нитрилна гума (НБР), Р02 Флуороруббер (ФКМ) итд.

2 Материјали за бртвљење: Стандардни материјал ПТФЕ3, Остали опциони материјали ПТФЕ1, ПТФЕ2, ПТФЕ4, Композитни термопластични материјали.

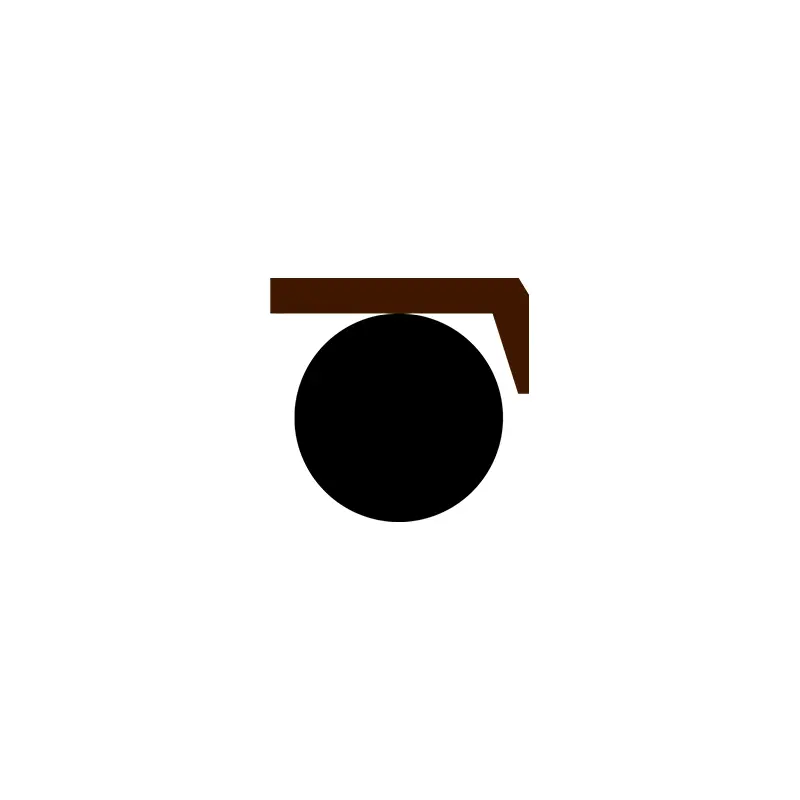

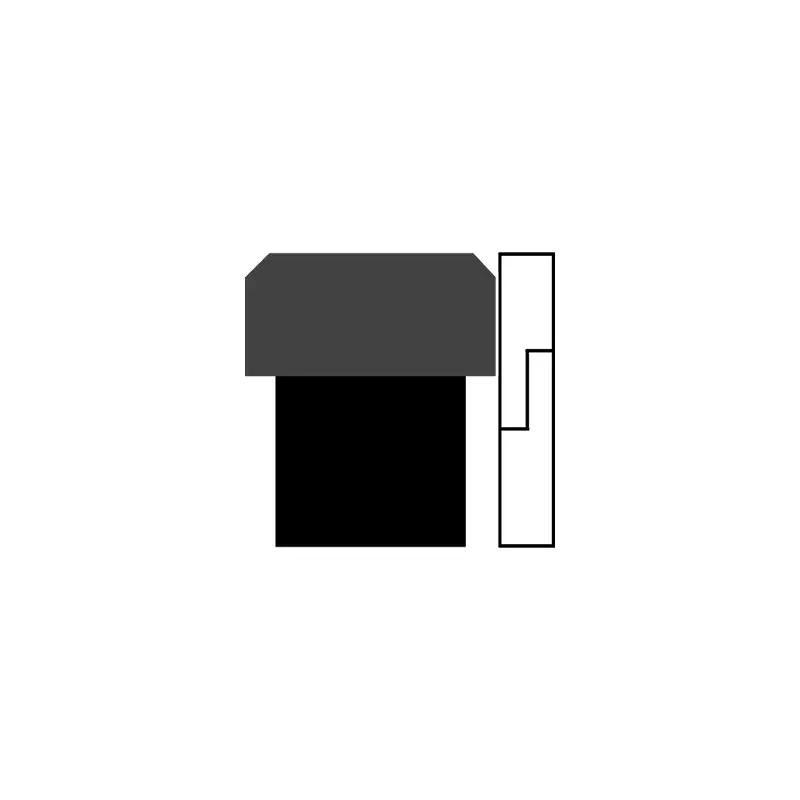

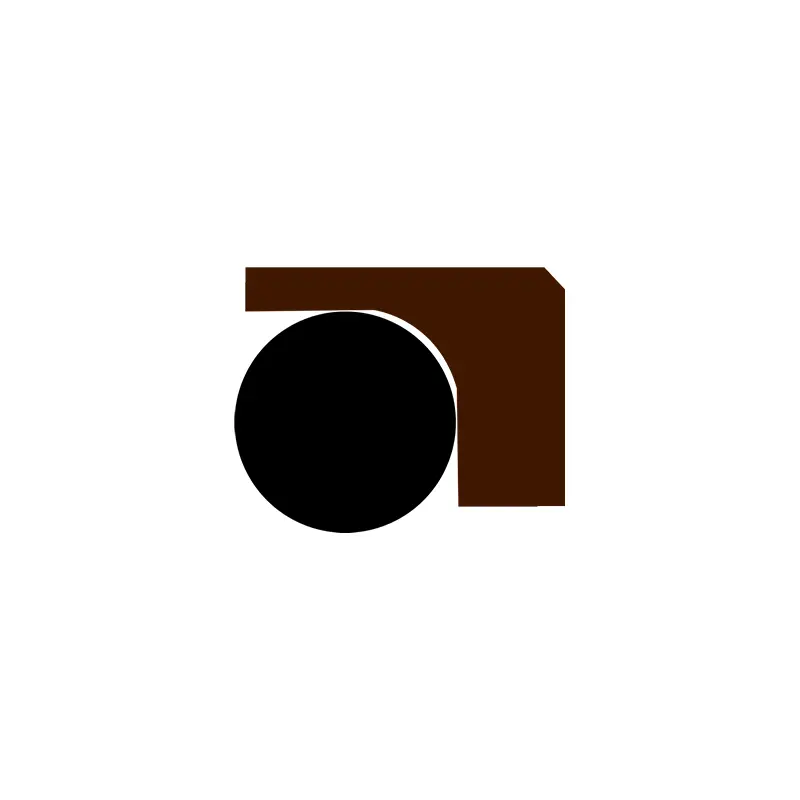

Применљиви радни услови заптивача високог притиска за рупе клипа (граничне вредности не би требало да се појаве истовремено)
Профил	Модел	Притисак (МПа)	Температура (℃)	Брзина (м / с)	Медији
	РЦ51 / РЦ52	≤70	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	РЦ53 / РЦ54	≤100	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	РЦ55	≤200	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	РЦ56 / РЦ57	≤100	35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	РЦ58 / РЦ59	≤200	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 200 (подударање О-прстена ФКМ)
	РЦ60	≤260	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 200 (подударање О-прстена ФКМ)
	РЦ61	≤60	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 200 (подударање О-прстена ФКМ)
	РЦ61-Б	≤60	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 200 (подударање О-прстена ФКМ)
	РЦ62	≤60	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), вода итд.
			-20 ~ + 200 (подударање О-прстена ФКМ)
	РЦ63 / СПГЦ	≤20	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	РЦ64	≤20	-35 ~ + 100 (подударање о-прстена НБР)	≤6	Хидраулично уље на бази минерала, течност за успоравање пламена (ХФА / ХФБ), гас итд.
			-20 ~ + 180 (подударање О-прстена ФКМ)
	У реду	≤50	-35 ~ + 110 (подударање о-прстена НБР)	≤1	Хидраулично уље на бази минерала, флуид ретарданте пламена (ХФА / ХФБ) итд.

Пример наручивања:

Наручите модел РЦ51-80к70к7.6-ПТФЕ3-Р01

Пречник модела Кс пречник Гроове Кс Гроове Видтх ПТФЕ3-Модификовано ПТФЕ материјал КОД Р01 О-РИНГ МАТЕРИЈАЛНИ КОД

Наручите модел РЦ53-80к69.6к9.8-ПТФЕ3 -Р01

Пречник модела-цилиндра к Гроове пречник Кс Гроове Видетх ПТФЕ3-модификовани ПТФЕ материјал КОД Р01- О-РИНГ МАТЕРИЈАЛНИ КОД

Наручите модел РЦ55-80к69.4к10.6-ПТФЕ3-Р01

Наручите модел РЦ56-80к70к9.2-ПТФЕ3 -Р01

Наручите модел ОК-80к59к8 Пречник цилиндра Кс Пречник Гроове Кс Гроове Ширина

Спецификације

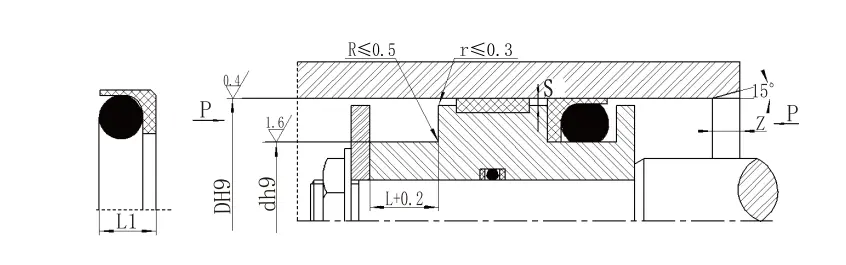

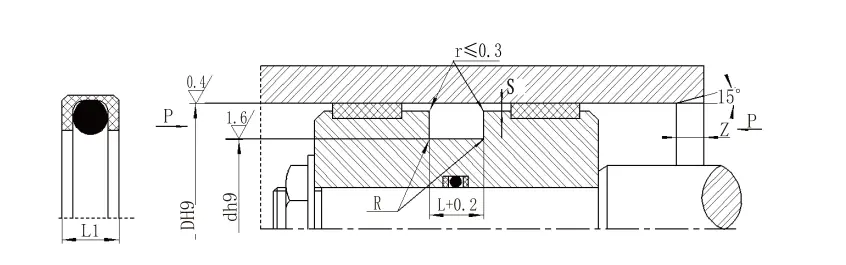

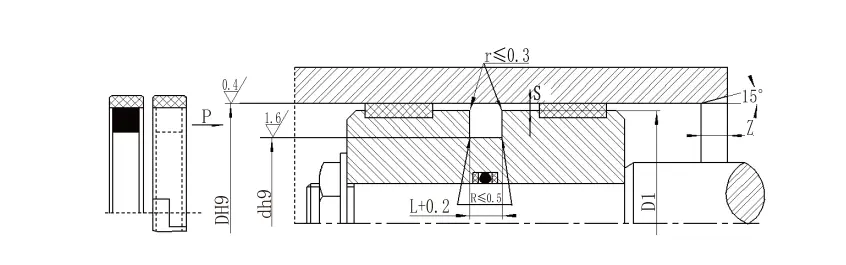

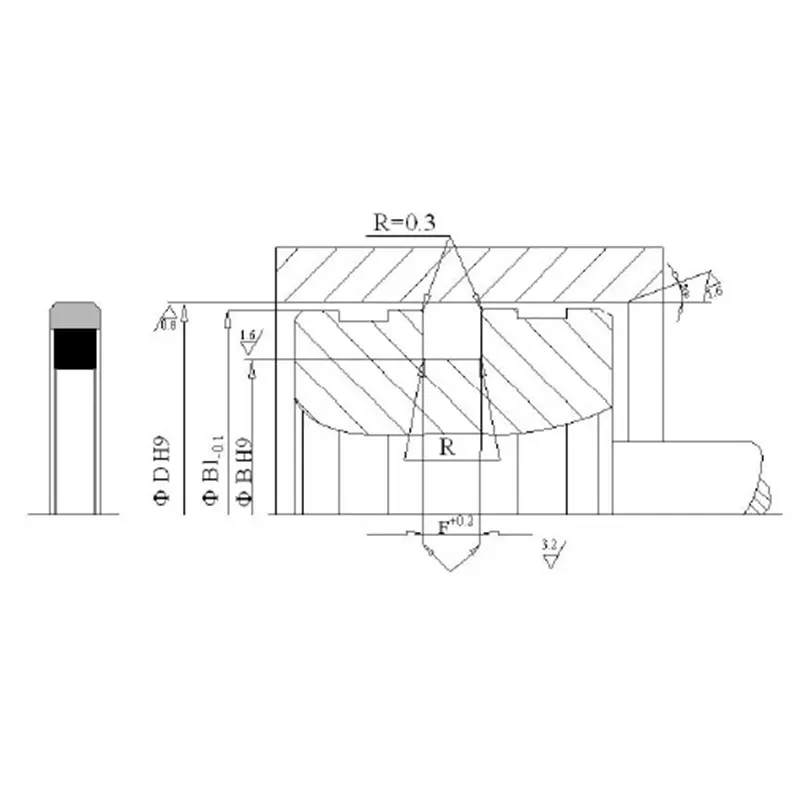

Табела параметара РЦ51 спецификација (било које спецификације у опсегу параметра је доступна)

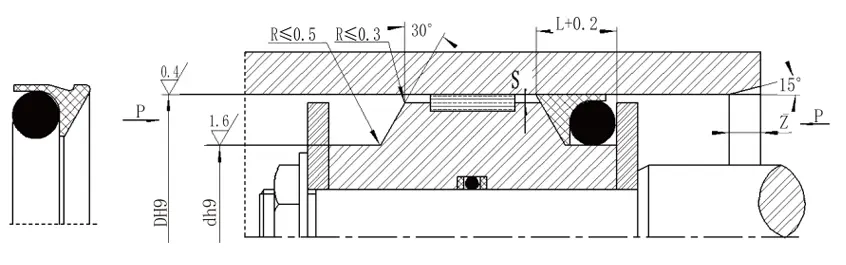

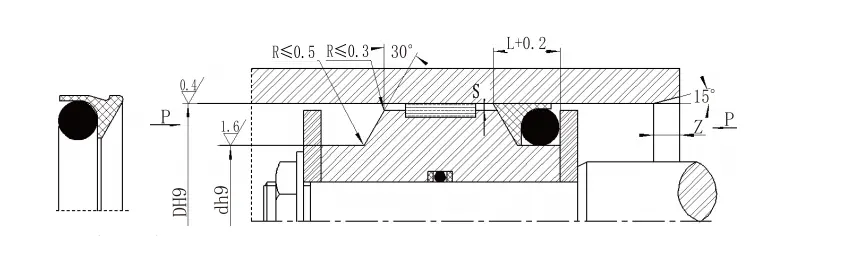

Стандардни тип ДХ9 РЦ51	Лагано оптерећење ДХ9 РЦ51-К	Тешки терет ДХ9 РЦ51-З	Пречник утора Д Х9	Гроове ширина L⁺⁰^.²	Висина бртве Л1	Радиал Цлеарниса_макс		Превртање Z_мин	Пречник жице О-ПИНГ d₀
Стандардни тип ДХ9 РЦ51	Лагано оптерећење ДХ9 РЦ51-К	Тешки терет ДХ9 РЦ51-З	Пречник утора Д Х9	Гроове ширина L⁺⁰^.²	Висина бртве Л1	<20МПА	<40МПА	Превртање Z_мин	Пречник жице О-ПИНГ d₀
8 ~ 12	12.9 ~ 23.9	-	Д-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	Д-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	Д-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	Д-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	Д-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	Д-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	Д-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	Д-21.2	17.8	16.3	0.7	0.6	20	12.0
Напомена: 1. Лакше је инсталирати у затвореним уторима> 30 мм користећи серију светлосног оптерећења.
2 Молимо вас да се обратите нашој компанији за уградњу затвореног утора.
3. За притисак> 40МПА, коријенске површине бртве користи толеранцију на Х8 / Ф8.

РЦ52 (одговара спецификацијама О-Ринг ГБ1235) (све спецификације у опсегу параметра су доступне)
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина L^+0.2	Висина бртве Л1	Зрачење S_макс	Превртање Z_мин	Пречник жице О-ПИНГ d₀
12 ~ 55	Д-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	Д-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	Д-15.9	11.6	10.5	0.4	12	8.6
НАРУЧИТЕ ПРИМЕР РЦ52-80к69.2к8.2-ПТФЕ3-Р01
Пречник модела-цилиндра к пречник Гроове Кс Гроове Видтх ПТФЕ3 - Модификовани ПТФЕ материјал КОД Р01- О-РИНГ МАТЕРИЈАЛНИ КОД

РЦ53 Спецификације (било које спецификације у опсегу параметра су доступне)
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина L^+0.2	Смак радијалног одобрења		Превртање Z_мин	Пречник жице О-ПИНГ d_O
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина L^+0.2	<40МПА	<60мпа	Превртање Z_мин	Пречник жице О-ПИНГ d_O
13 ~ 24	Д-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	Д-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	Д-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	Д-13.6	12.8	0.35	0.25	10	7.00
РЦ54 спецификације (подударање О-Ринг ГБ1235) (било које спецификације у опсегу параметара)
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	Смак радијалног одобрења		Превртање З_мин	Пречник жице О-ПИНГ д_O
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	<40МПА	<60мпа	Превртање З_мин	Пречник жице О-ПИНГ д_O
12 ~ 49	Д-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	Д-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	Д-16.6	15.5	0.5	0.3	12	8.6
НАПОМЕНА: За притисак> 60МПА, површина коријена бртве користи толеранцију на Х8 / Ф8, а ултра-високи притисак СМАКС <0,05.

РЦ55 спецификације (било које спецификације у опсегу параметара је доступна)

Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	Смак радијалног одобрења		Превртање З_мин	Пречник жице О-ПИНГ д_O
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	<40МПА	<60мпа	Превртање З_мин	Пречник жице О-ПИНГ д_O
12 ~ 49	Д-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	Д-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	Д-14	13.8	0.5	0.3	8	7
НАПОМЕНА: За притисак> 60МПА, површина коријена бртве користи толеранцију на Х8 / Ф8, а ултра-високи притисак СМАКС <0,05.

РЦ56 спецификације (било које спецификације у распону параметра су доступни)
Стандардни тип ДХ9 РЦ56	Лагано оптерећење ДХ9 РЦ56-К	Тешки терет ДХ9 РЦ56-З	Пречник утора Д Х9	Гроове ширина L^+0.2	Висина бртве Л1	Заобљени углови Рмак	Радиал Цлеарниса_макс		Превртање Z_мин	Пречник жице за огресила_O
Стандардни тип ДХ9 РЦ56	Лагано оптерећење ДХ9 РЦ56-К	Тешки терет ДХ9 РЦ56-З	Пречник утора Д Х9	Гроове ширина L^+0.2	Висина бртве Л1	Заобљени углови Рмак	<20МПА	<40МПА	Превртање Z_мин	Пречник жице за огресила_O
8 ~ 12.9	13 ~ 23.9	-	Д-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	Д-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	Д-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	Д-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	Д-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	Д-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	Д-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	Д-22	19	17	1.0	0.7	0.6	20	12.0
НАПОМЕНА: 1. За притиске> 60МПА, површина коријена бртве користи Х8 / Ф8 одговарајућу толеранцију, а ултра-високо под притиском СМАКС <0,05. 2 За пречнике цилиндра> 30 мм, може се инсталирати у затвореним уторима. Молимо вас да се обратите нашој компанији.

РЦ57 спецификације (подударање О-Ринг ГБ1235) (било које спецификације у опсегу параметара је доступна)
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	Висина бртве Л1	Округли углови Рмак	Радиал Цлеарниса_макс		Превртање З_мин	Пречник жице О-ПИНГ д_O
Опсег отвора бленде Д Х9	Пречник утора Д Х9	Гроове ширина Л^+0.2	Висина бртве Л1	Округли углови Рмак	<20МПА	<40МПА	Превртање З_мин	Пречник жице О-ПИНГ д_O
8 ~ 27	Д-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	Д-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	Д-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	Д-16.0	13.6	12	0.7	0.5	0.3	12	8.6
НАРУЧИВАЊЕ ПРИМЕРА РЦ57-80Кс69.2Кс9.8-ПТФЕ3-Р01
Модел-цилиндрични пречник Кс Гроове пречник Кс Гроове Видтх ПТФЕ3, Р01 Материјални код

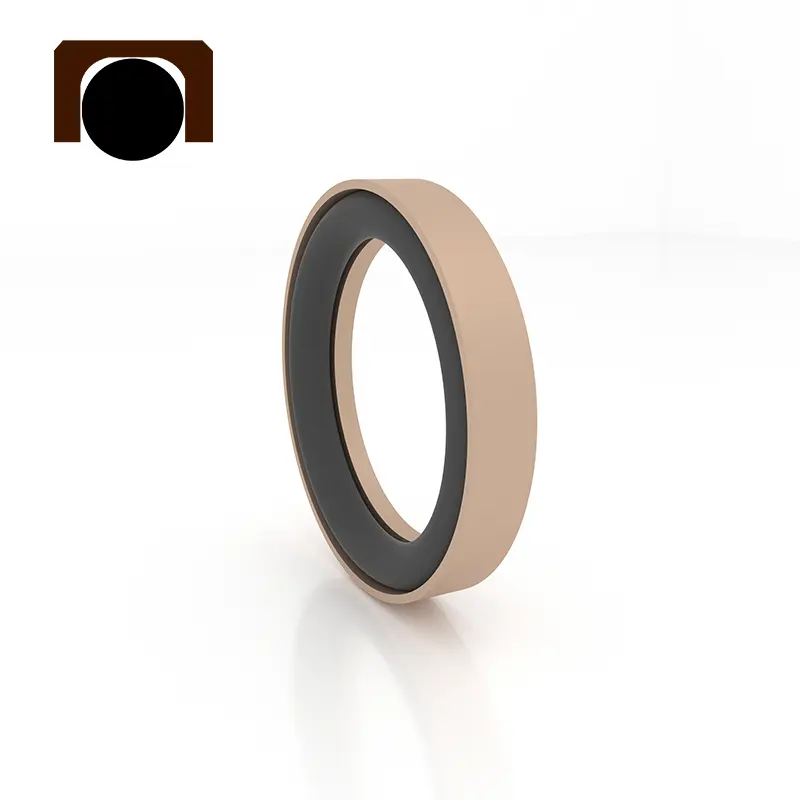

High Pressure Seals For Piston Holes
