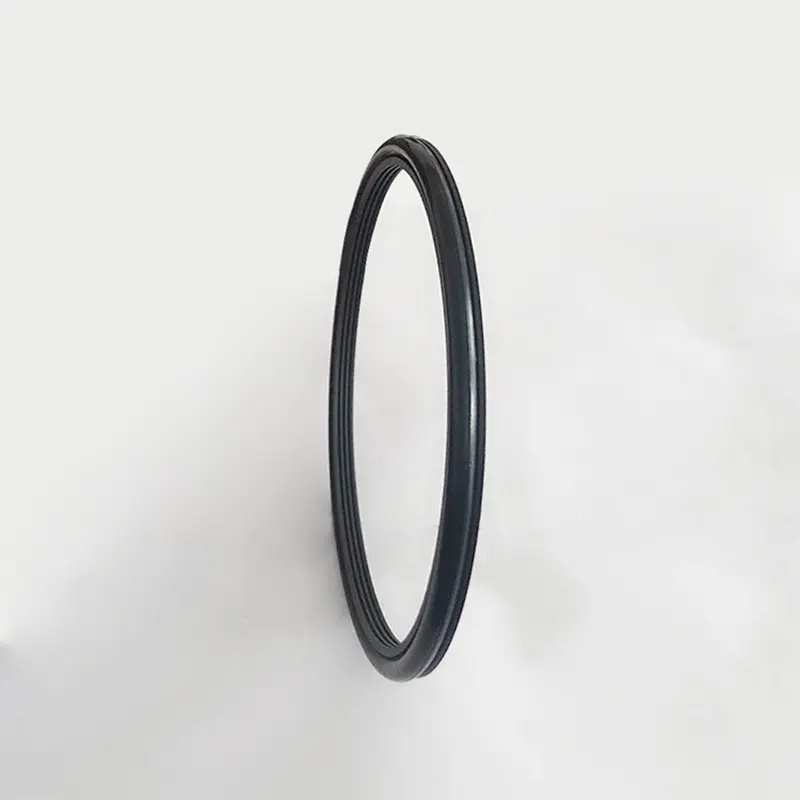

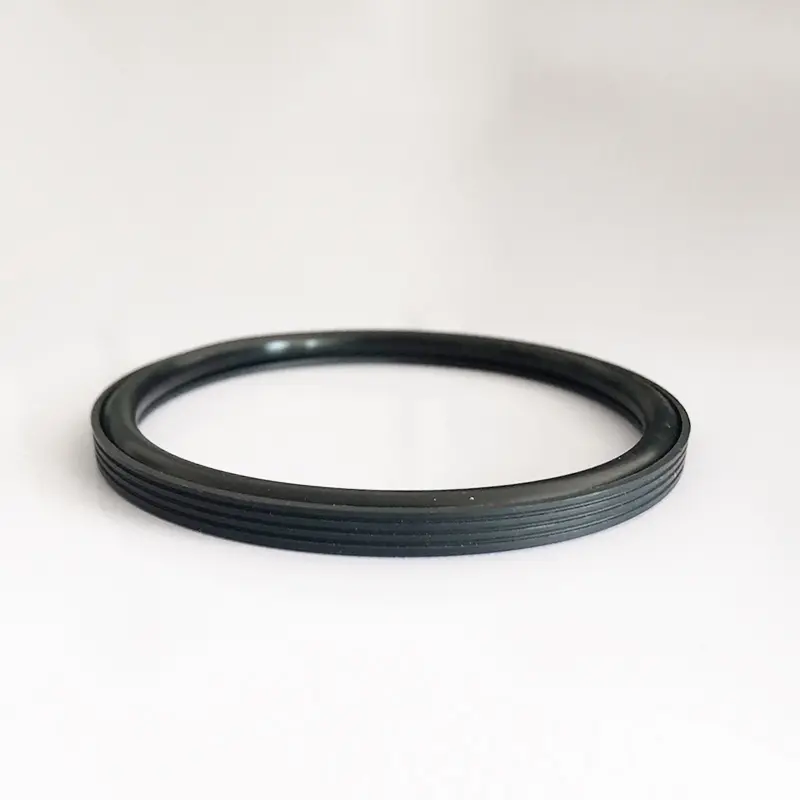

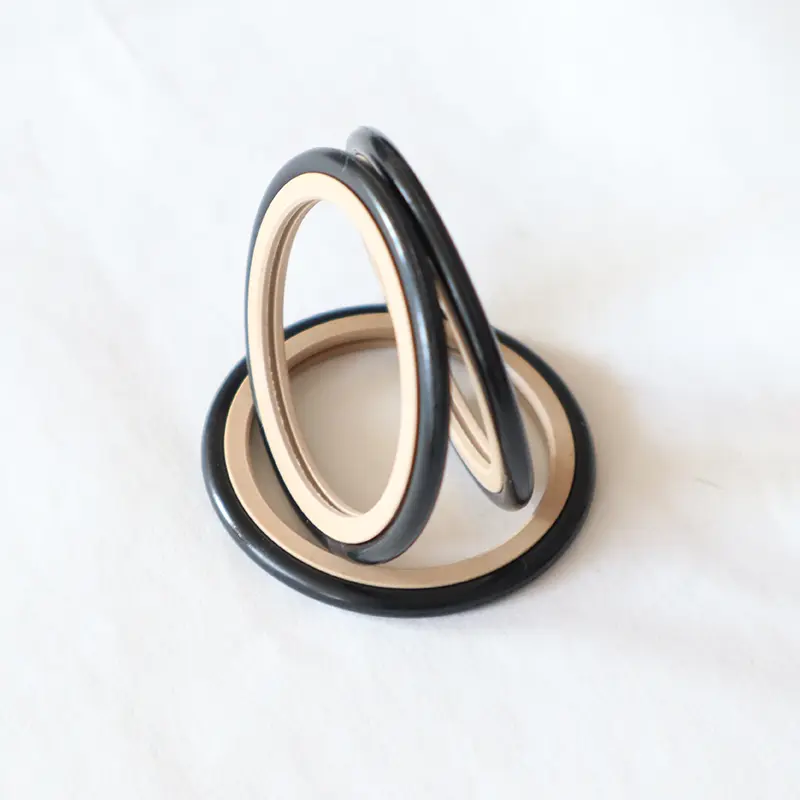

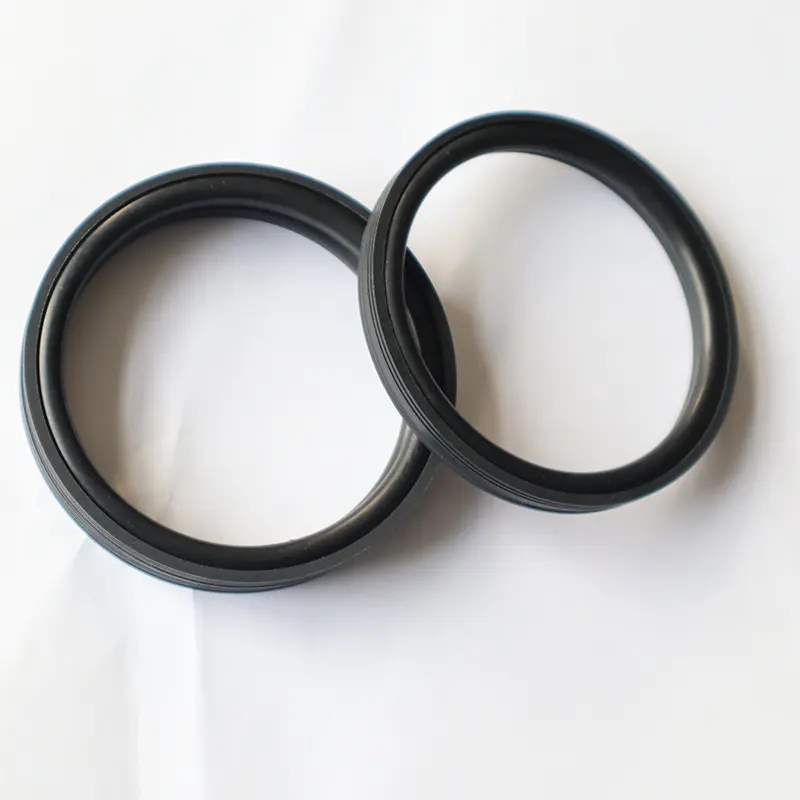

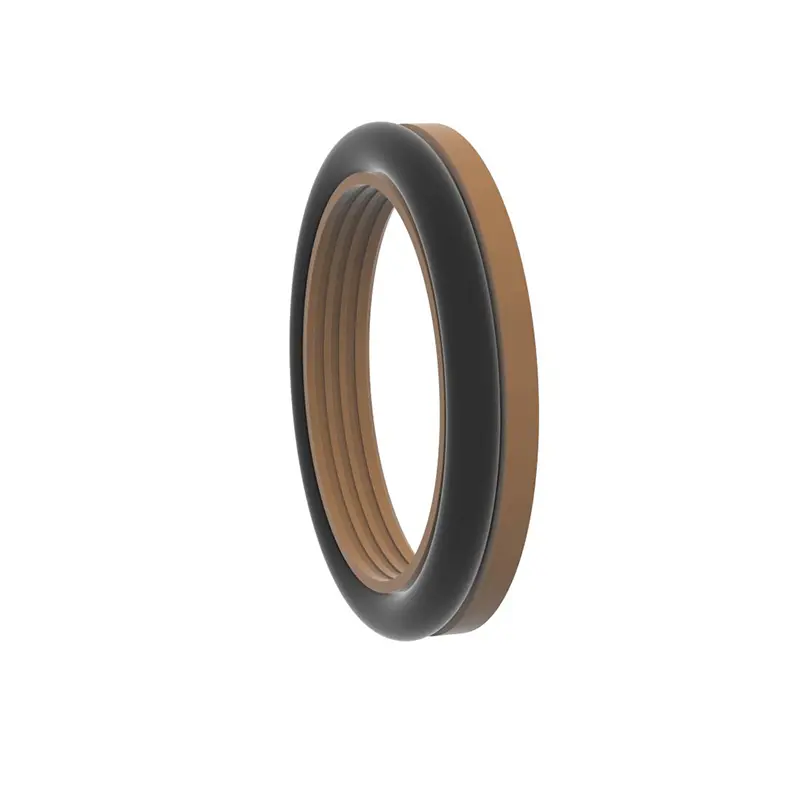

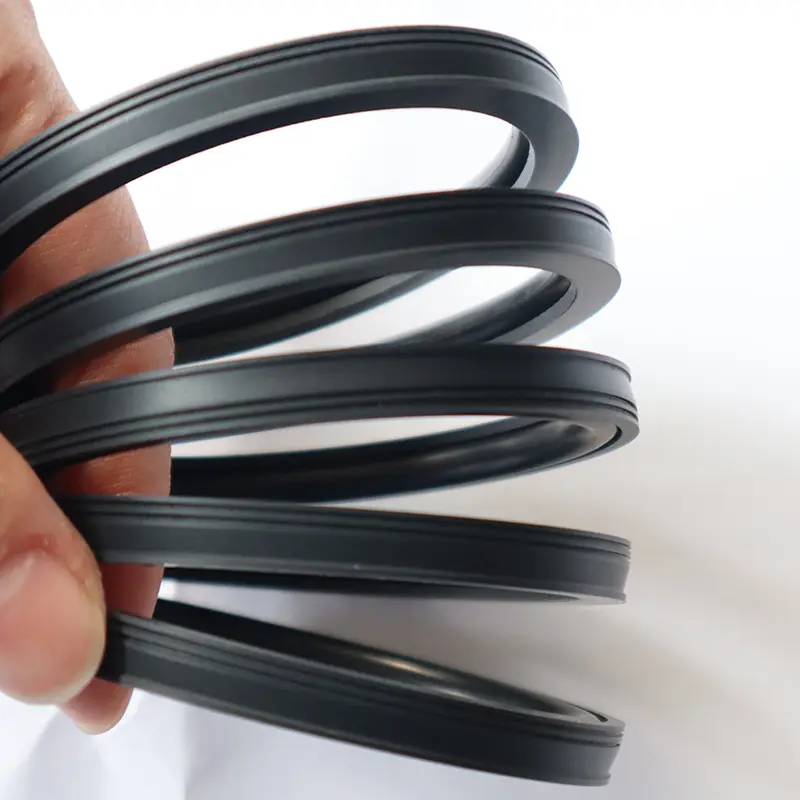

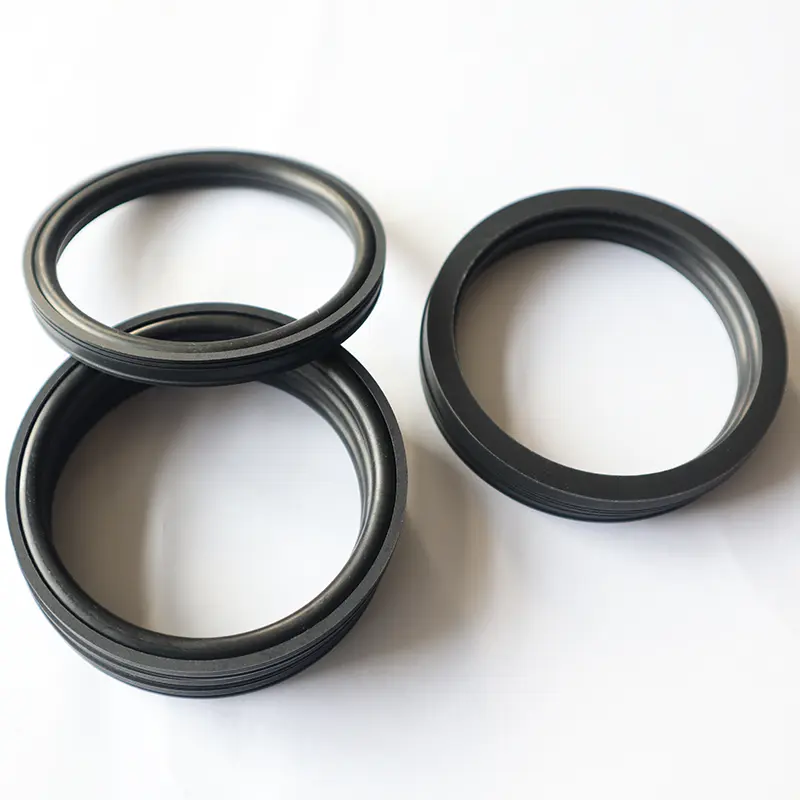

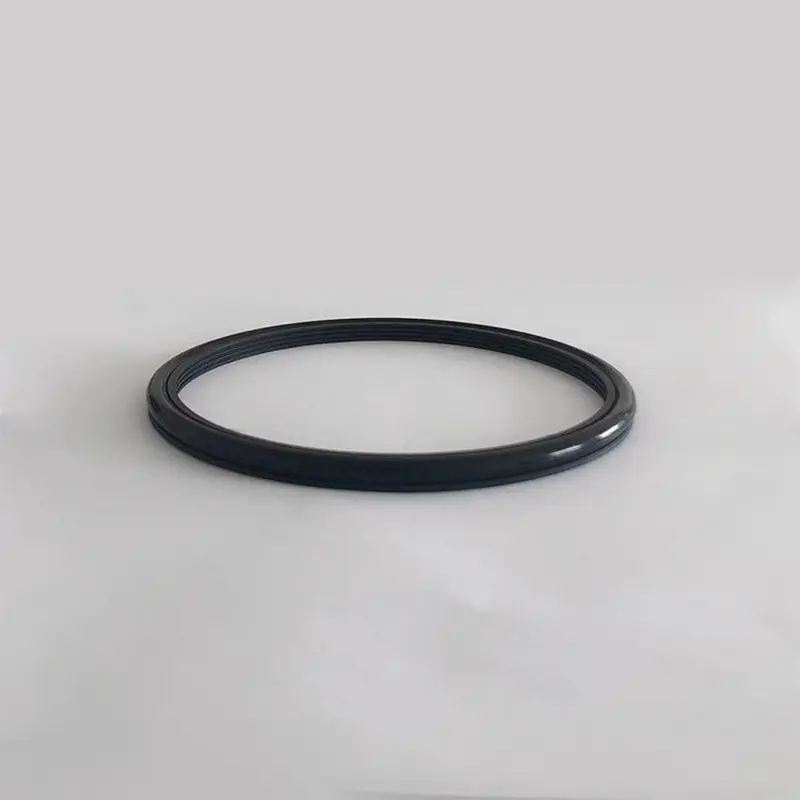

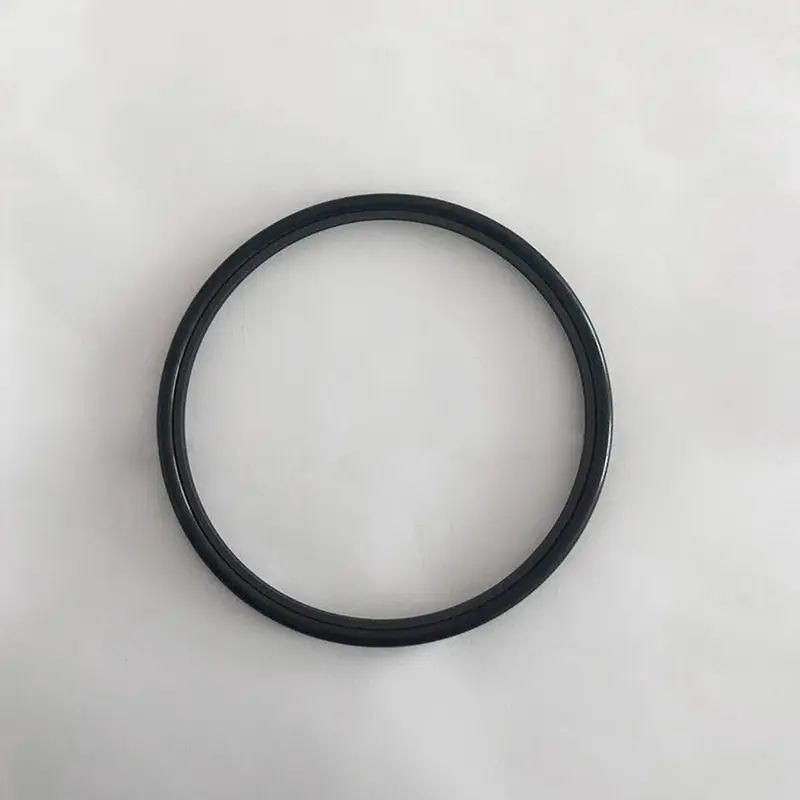

РЦ2061 и РЦ2062 бртве високог притиска за цементну суспензију покренуте руицхен заптиваче дизајнирани су да се носе са сложеним и оштрим условима затварања суспењских цемента.

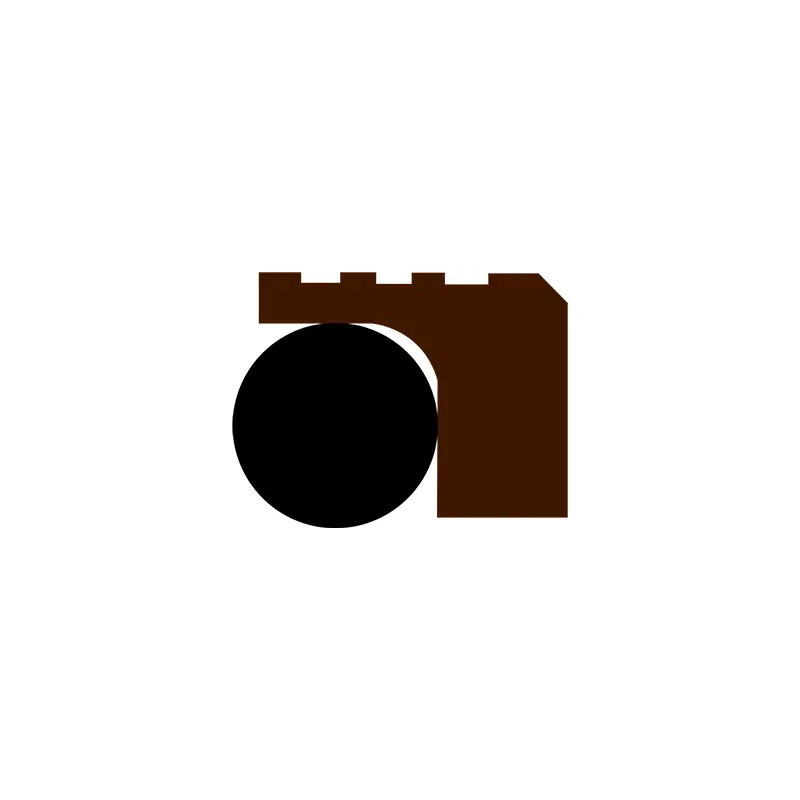

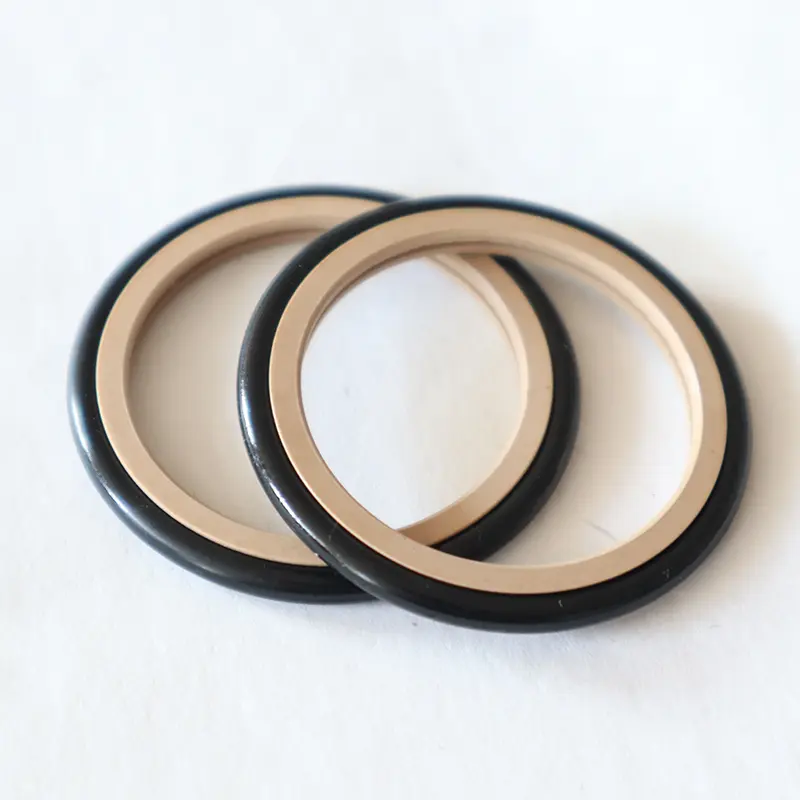

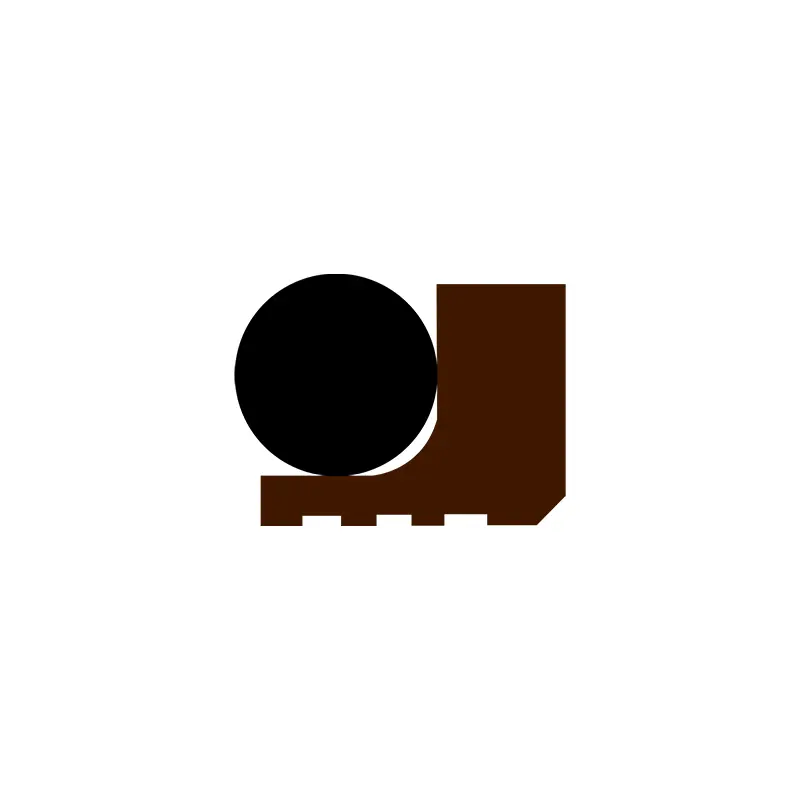

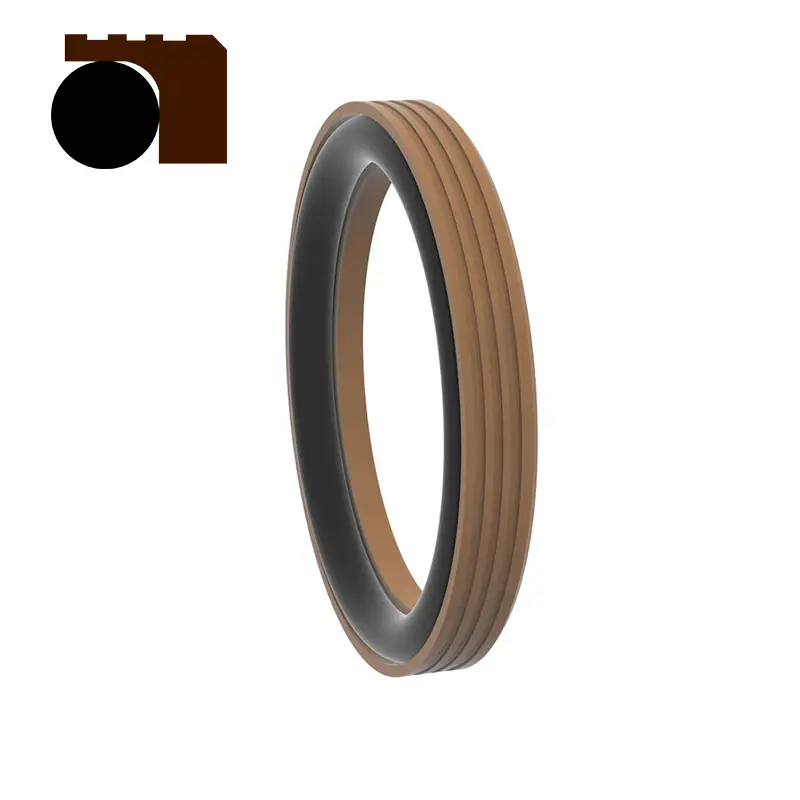

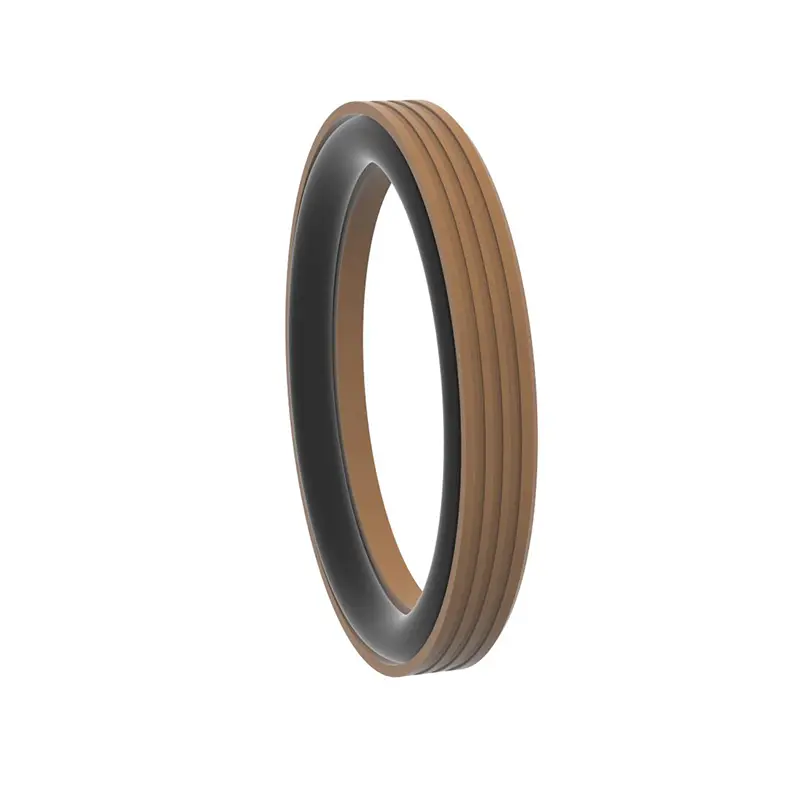

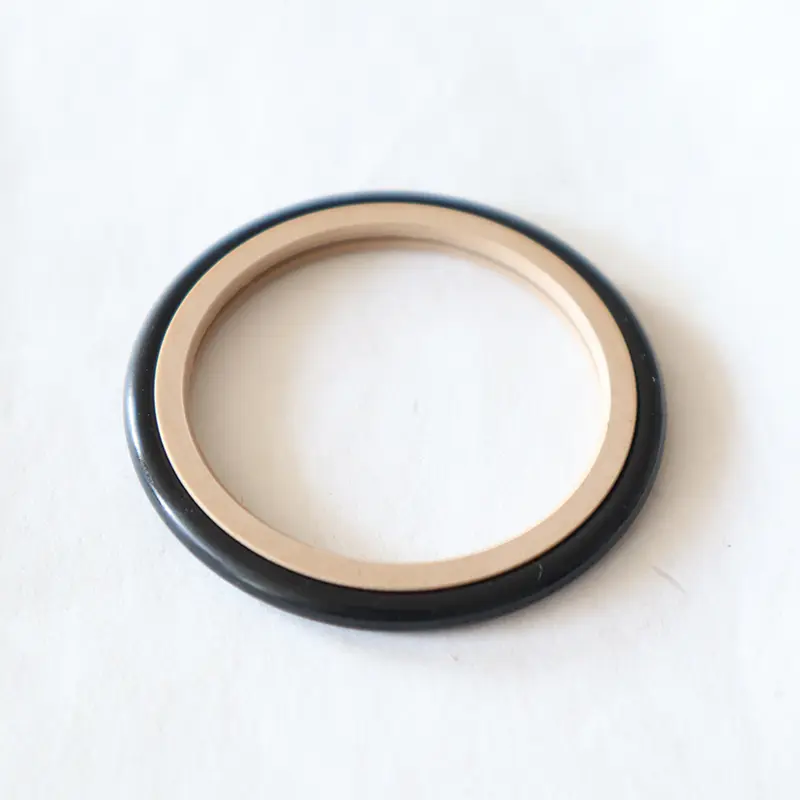

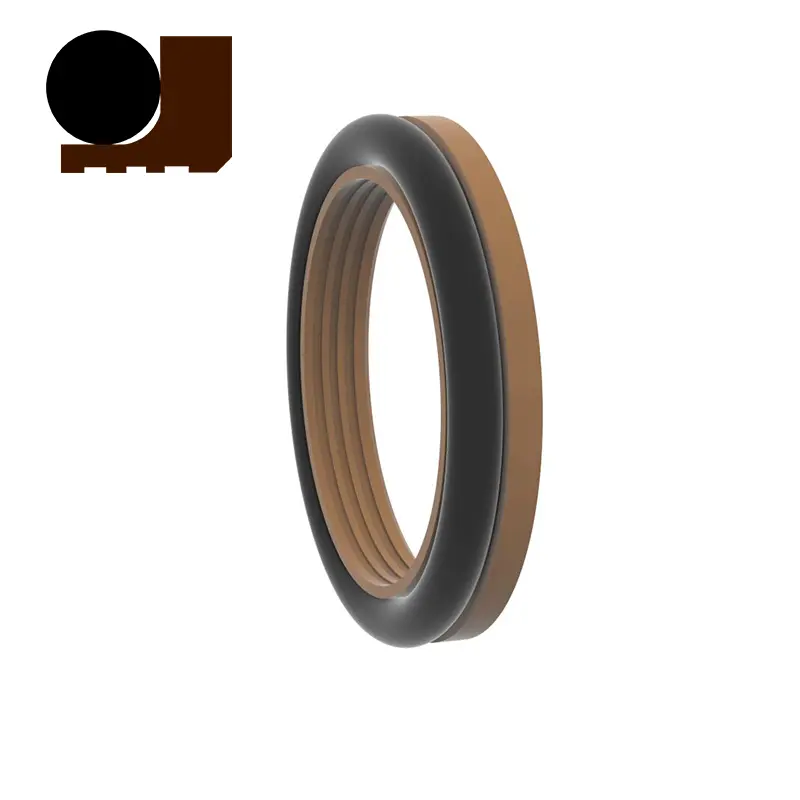

Ова два производа имају исту структуру, обе чине се пажљиво дизајниране високо-функционалне инжењерске пластичне назубљене заптивене заптивене прстенове и О-прстенове за постизање једносмјерног заптивача хидрауличког реципроцирања и ротационог покрета. Имају широк спектар апликација и могу да играју важну улогу у опреми, као што су пумпе за пртљажнике, пумпе за блато, бушилице, опрема за бушење, опрема за истраживање уља и бетонске биљке за мешање.
У погледу перформанси, наши заптивачи на високим притиском за цементну суспензију могу показати много предности. Дуге животне карактеристике смањују потребу за честим заменом заптивних делова и смањење трошкова одржавања опреме; Ниско наступ трења осигурава несметано деловање опреме и смањује губитак енергије; Добро заптивање ефективно спречава цурење цемента и осигурава стабилан рад опреме; Мали структурни простор је погодан за инсталацију и распоред у ограниченим просторима различите опреме; Једноставна инсталација, употреба и одржавање даље побољшавају ефикасност употребе опреме.
За малигне медије као што су цементни суспензију, производ може побољшати ефекат заптивања кроз посебну дизајн оптимизације усне и дебљине. Када се користи за заптивање ситних медија, како би се додатно побољшало перформансе за бртвљење и живот компонента, препоручујемо подмазивање масти између две (или више) заптивача. Ова два бртве високог притиска за цементну суспензију омогућавају поуздано и ефикасно решење проблема са затварањем цемента високог притиска.
Карактеристике и апликације производа:
Пример наручивања:
Наручите модел РЦ2061-80Кс91.7к7.6-ПТФЕ4-Р01 Пречник модела Кс пречник Гроове Кс Гроове Видетх-Материал Цоде
Наручите модел РЦ2062-80к68.3к7.6-ПТФЕ4-Р01
Пречник модела-цилиндара Кс Пречник Гроове Кс Гроове Висине-Материјал Код
Спецификације:

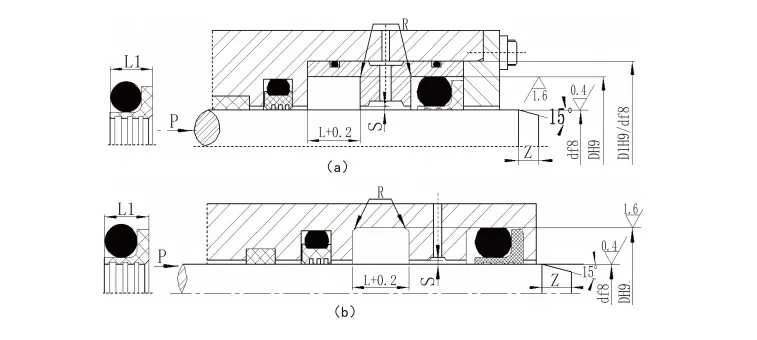

| Распон пречника осовине
Стандардни тип Д Ф8 РЦ2061 |
Распон пречника осовине
Тежак терет Д Ф8 РЦ2061-З |
Пречник утора Д Х9 |
Гроове ширина L+0.2 |
Ширина бртве1 | Округли углови Рмак |
Смак радијалног одобрења | Превртање Змин |
Пречник жице О-ПИНГ | ||
| <10МПА | <20МПА | <40МПА | ||||||||
| 5 ~ 15.9 | - | Д + 6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | Д + 8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | Д + 11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | Д + 15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | Д + 19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Напомена: 1. За пречник осовине ≥30мм, препоручује се отворени утор. | ||||||||||
| 2 За ротационе печат, површинска тврдоћа ротационог осовине препоручује се да се ХРЦ ≥58. 3. За притисак већи од 30МПА, препоручује се Х8 / Ф8 за екструзијски јаз. | ||||||||||

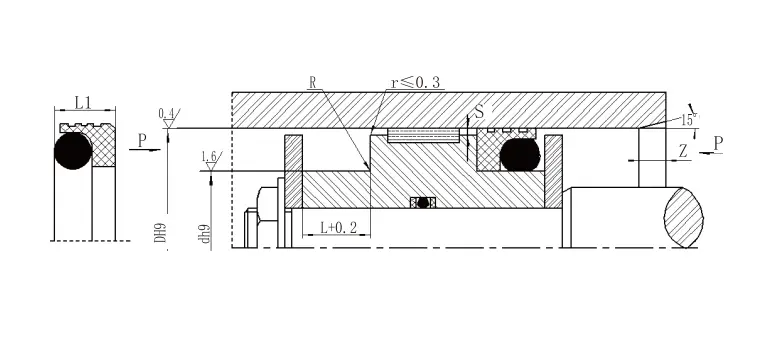

| Опсег отвора бленде
Стандардни Д Х9 РЦ2062 |
Опсег отвора бленде
Тежак терет Д Х9 РЦ2062-З |
Пречник утора Д Х9 |
Гроове ширина L+0.2 |
Ширина бртве1 | Заобљени углови Рмак |
Смак радијалног одобрења | Превртање Змин |
Пречник жице О-ПИНГ | ||
| <10МПА | <20МПА | <40МПА | ||||||||
| 8 ~ 12.9 | - | Д-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | Д-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | Д-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | Д-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | Д-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | Д-19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Напомена: 1. За пречнике цилиндра ≤ 30 мм, препоручују се отворени утор. | ||||||||||
| 2 За притиске веће од 30 МПа, препоручује се Х8 / Ф8 за уклањање екструзије. | ||||||||||
| Заптивене високог притиска за услове рада цемента | ||||||
| Профил | Модел | Притисак МПА |
Температура (℃) | Брзина (м / с) |
Медији | |
| Надокнађивање покрета | Ротацијски покрет | |||||
 |
РЦ2061 | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | ≤2 | Вода, блато, сирова нафта, хидраулично уље, емулзија итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||||
 |
РЦ2062 | ≤100 | -35 ~ + 100 (подударање о-прстена НБР) | ≤6 | ≤2 | Вода, блато, сирова нафта, хидраулично уље, емулзија итд. |
| -20 ~ + 200 (подударање О-прстена ФКМ) | ||||||
