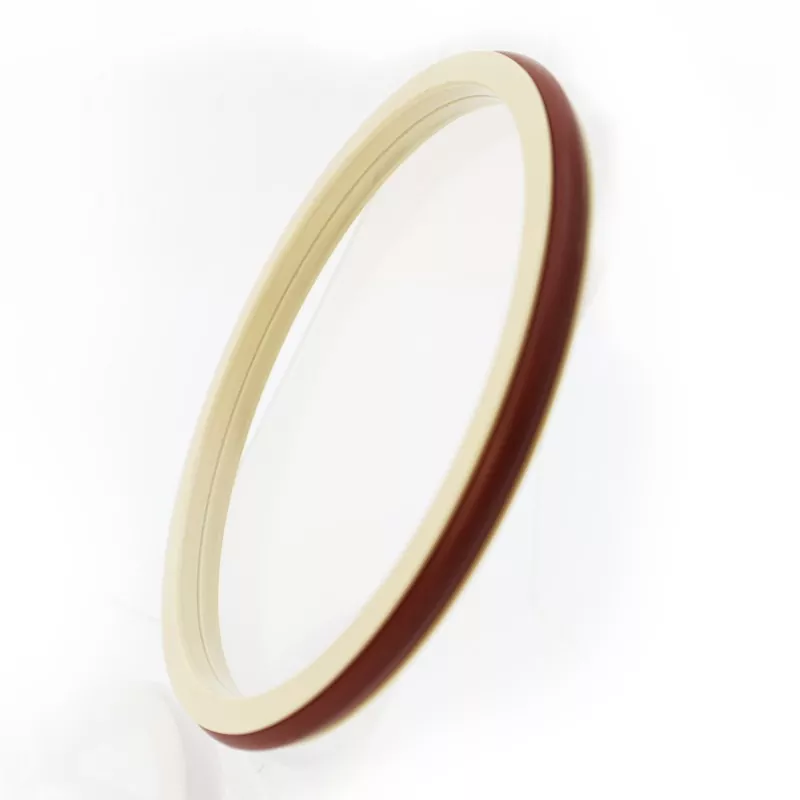

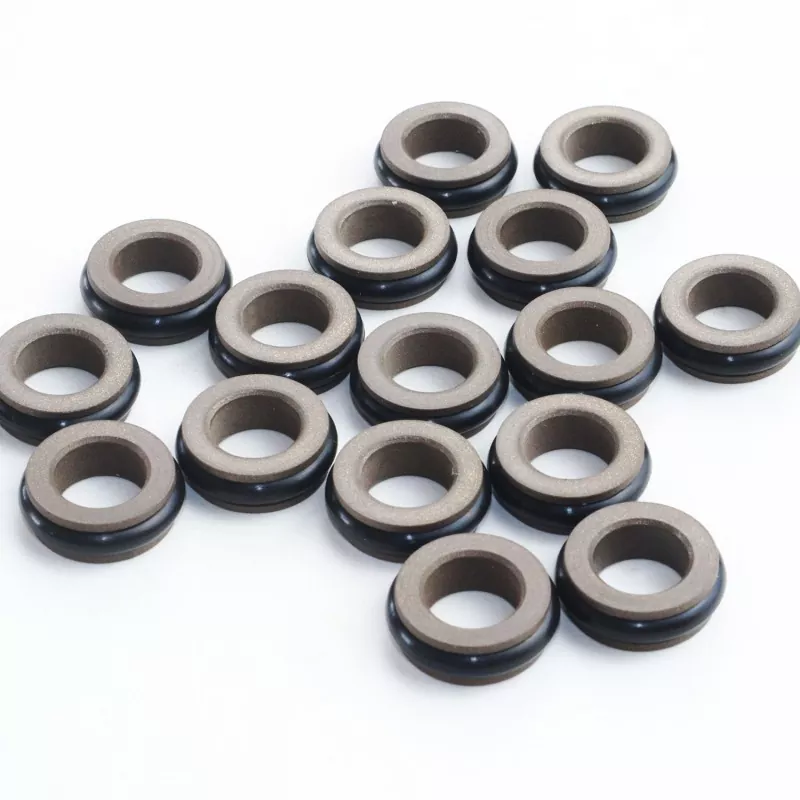

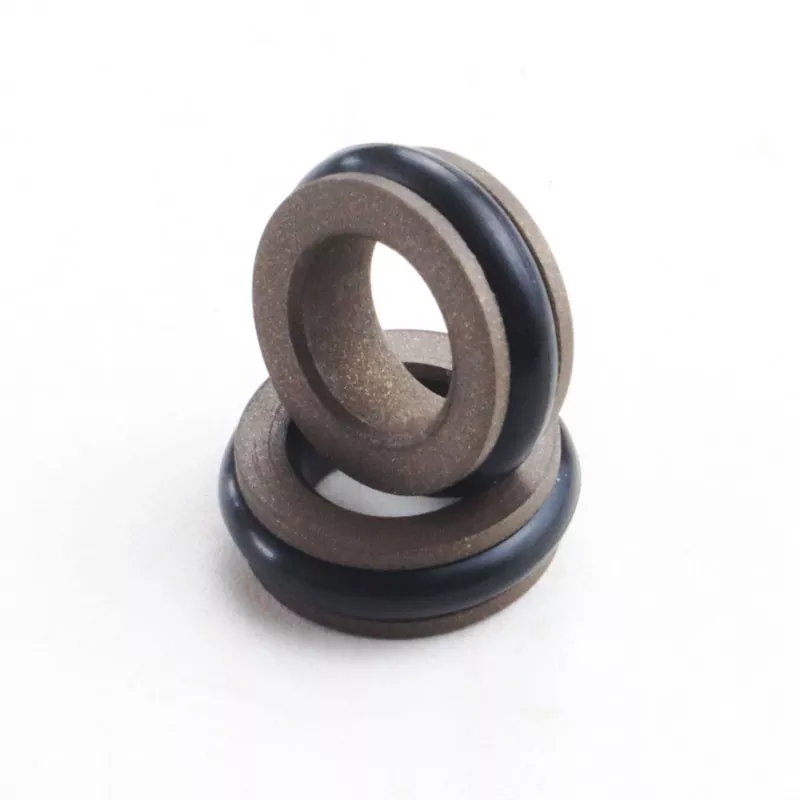

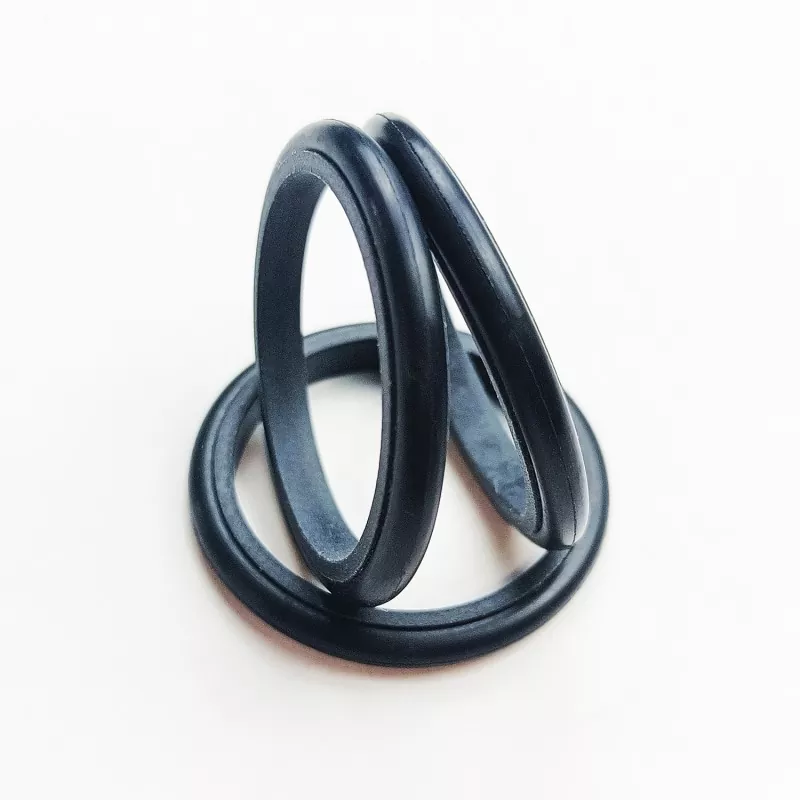

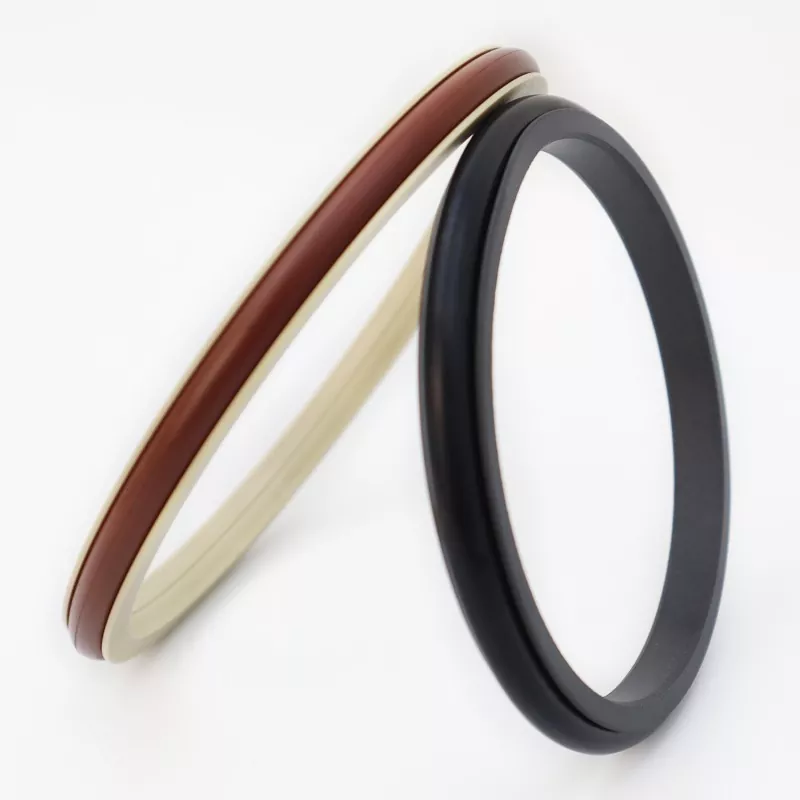

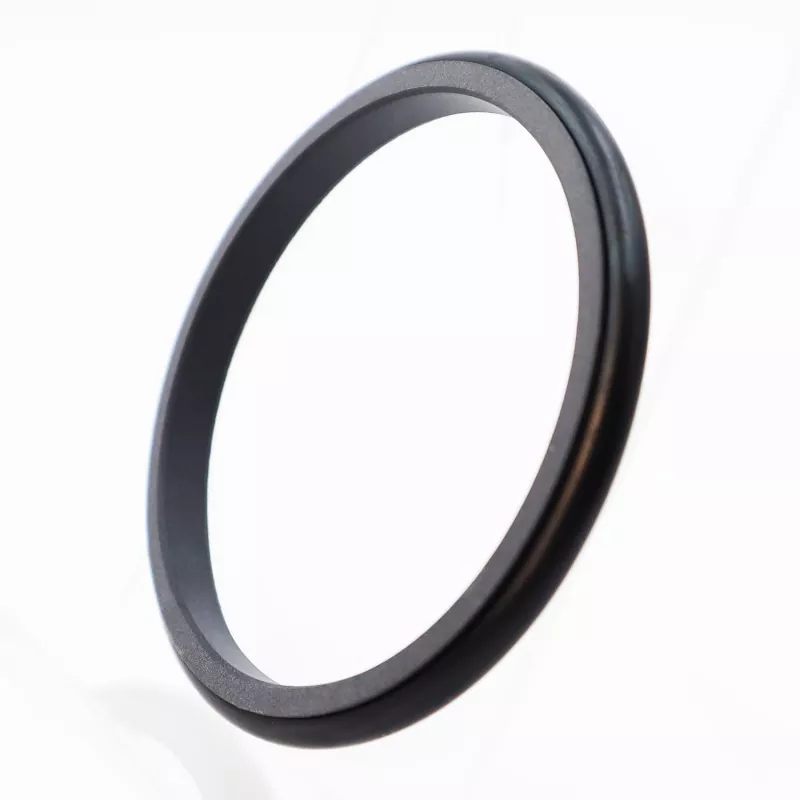

Комбинована заптивка типа Ц састоји се од заптивног прстена у облику слова Ц од ПТФЕ и његовог композитног материјала, и О-прстена. Погодан је за двосмерно заптивање под притиском у хидрауличним и пнеуматским повратним покретима. Доступан је у серијама РЦ06 и РЦ07 (компатибилан са О-прстеновима серије ГБ1235) у зависности од одговарајућег О-прстена. Због танког дизајна заптивног прстена, има добру способност компензације праћења, што резултира одличним перформансама заптивања. Симетрична структура заптивке типа Ц омогућава заптивање под двосмерним притиском.
1. Погодно за хидрауличке и пнеуматске апликације.
2. Одличне перформансе заптивања и за апликације високог и ниског притиска.
3. Ниско трење, мали отпор покретања, несметан рад, једнако динамичко и статичко трење, и без пузања.
4. Дуг радни век; погодно за заптивање подмазивања без уља.
5. Погодно за двосмерно заптивање под притиском.
Екстремне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Медији |
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулично уље, течности отпорне на ватру (ХФА/ХФБ), гас итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Одговарајући материјали О-прстенова: РО1 нитрил бутадиен каучук (НБР), РО2 флуорокаучук (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3, други опциони материјали укључују ПТФЕ2, ПТФЕ4 и друге материјале високих перформанси.
Наручивање модела РЦ06-80к89.9к9.2-ПТФЕ3—Р01
Модел-пречник шипке к пречник жлеба к ширина жлеба ПТФЕ3 – Модификовани ПТФЕ материјал Шифра Р01 Материјал О-прстена
Може производити производе било које величине наведене у табели са спецификацијама.
|
д ф8 Стандард РЦ06 |
д ф8 Лаки РЦ06-К |
д ф8 РЦ06-З за тешка оптерећења |
Д Х9 |
L+0.2 |
Л1 |
Рмак |
Смак |
Змин |
d0 |
|
|
<20МПА |
<40МПА |
|||||||||
|
-- |
4~17.9 |
-- |
д+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
д+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
д+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
д+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
д+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
д+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
д+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
д+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Напомена: 1. За пречнике осовине ≤ 70 мм, препоручују се заптивке са отвореним жлебовима. За уградњу интегралних (затворених) жлебова заптивки, погледајте упутство за уградњу.
2. За притисак > 40МПа, површина корена Смак заптивке треба да користи толеранцију налегања Х8/ф8.
Одговарајући О-прстен ГБ1235 Може производити производе било које величине наведене у табели са спецификацијама.
|

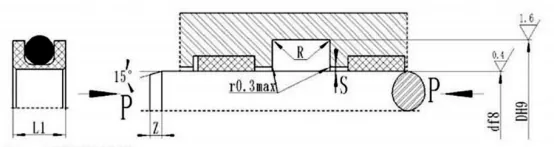

Опсег пречника осовине д ф8 |
Пречник жлеба Д Х9 |
Ширина рова L+0,2 |
Висина заптивке Л1 |
Заобљени углови Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена d0 |
|
|
<20МПА |
<40МПА |
|||||||
|
5~21 |
д+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
д+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
д+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
д+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Пример наручивања РЦ07—80*90,4*9,8-ПТФЕ3-Р01
