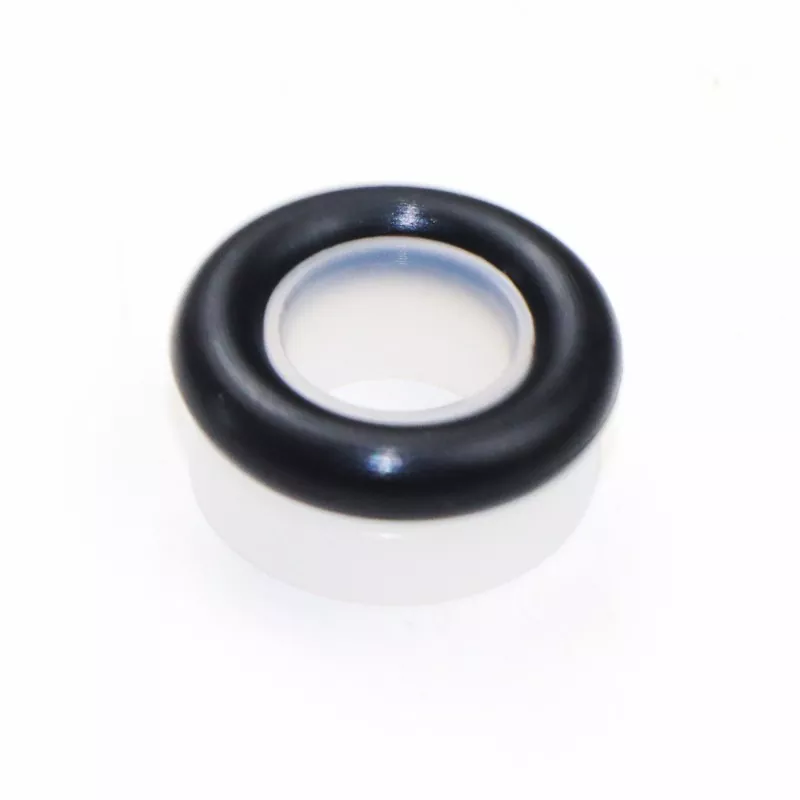

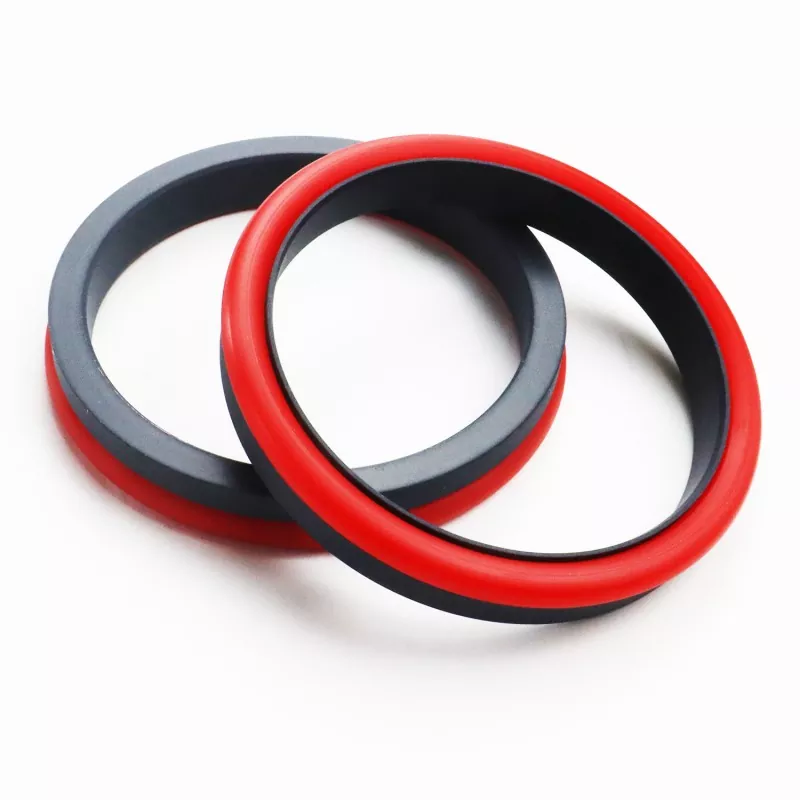

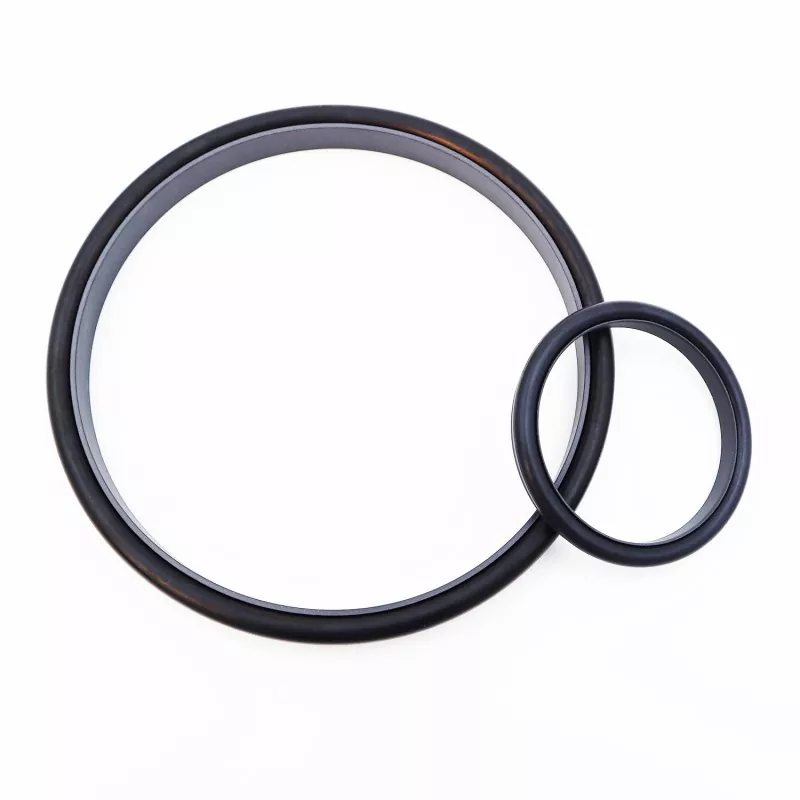

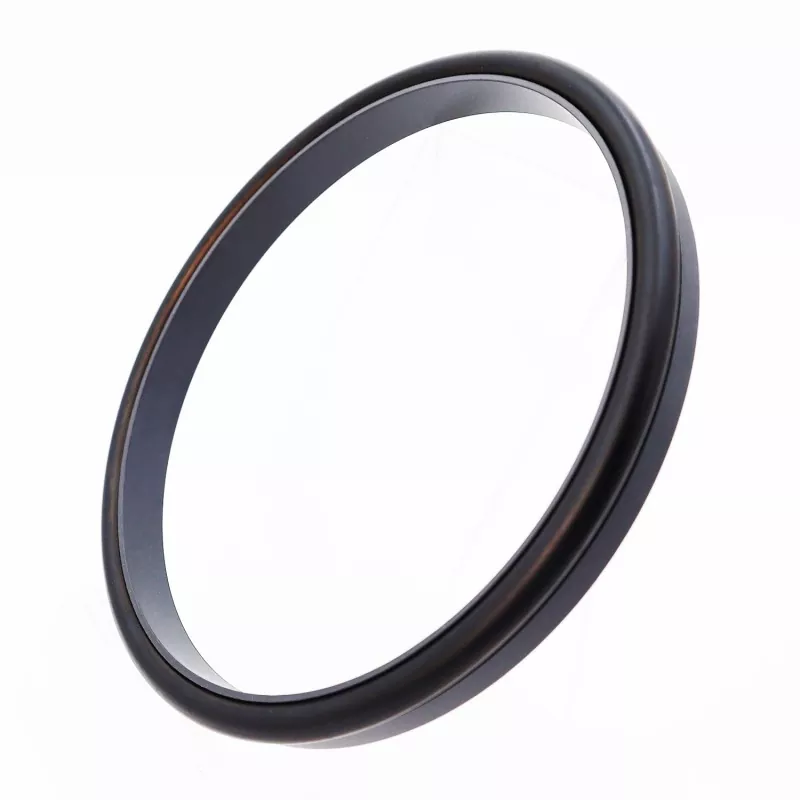

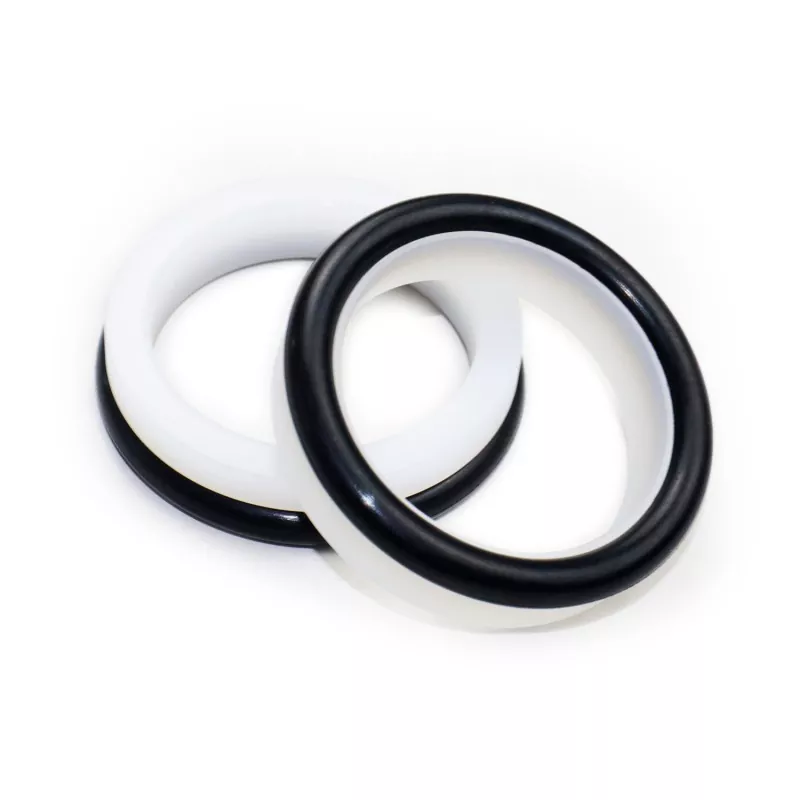

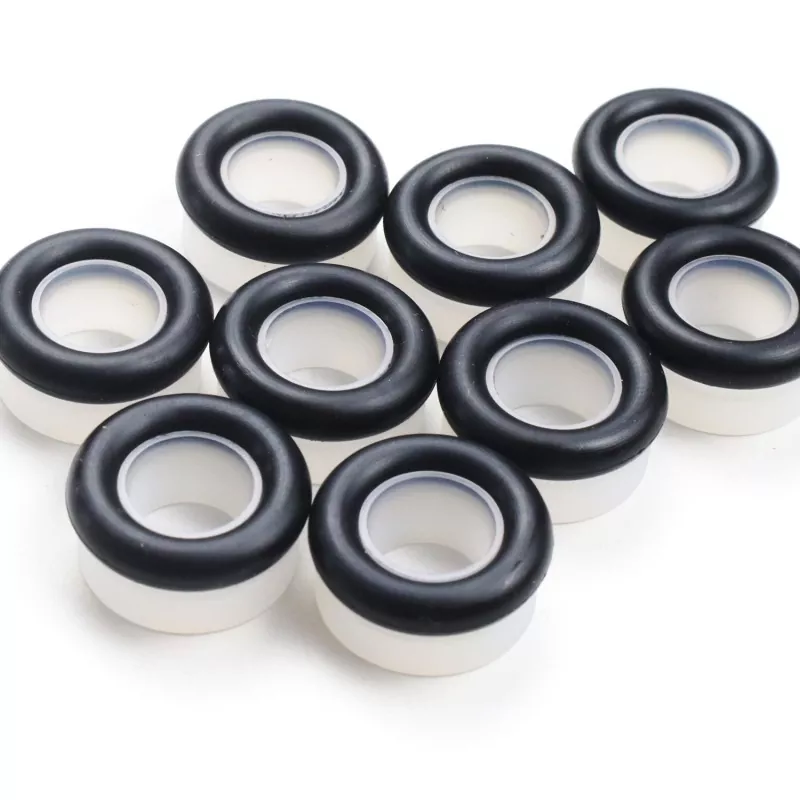

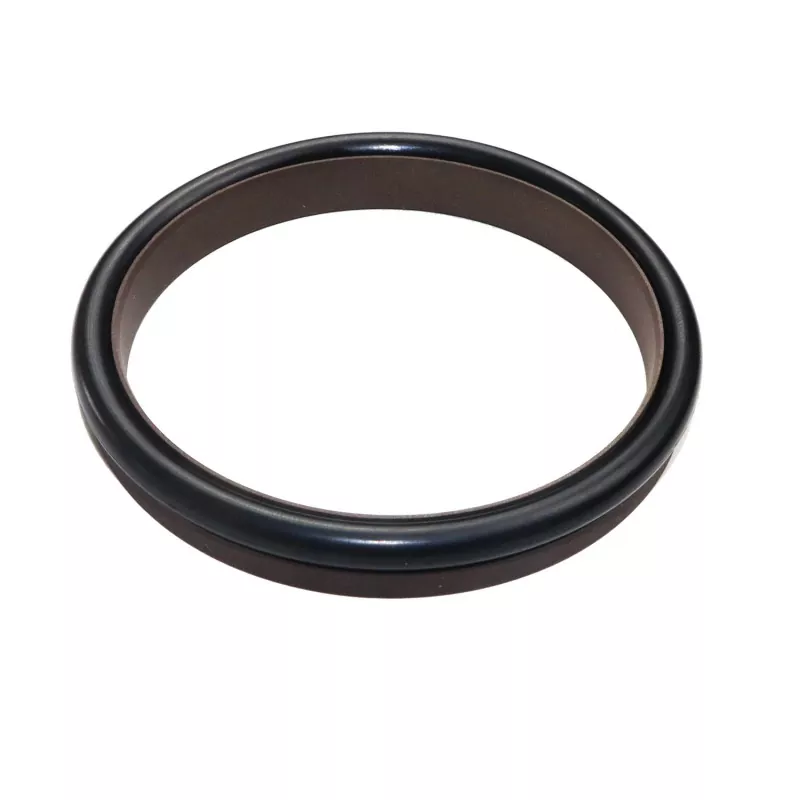

Ојачана комбинована заптивка под правим углом (заптивка за ултрависоки притисак/хидраулични притисак) се састоји од ојачаног заптивног прстена под правим углом од ПТФЕ и његових композитних материјала, и О-прстена. Погодан је за једносмерно заптивање у хидрауличном повратном кретању.
У зависности од типа коришћеног О-прстена, доступан је у серијама РЦ08 и РЦ09 (компатибилан са О-прстеновима серије ГБ1235). Због дизајна оптимизоване дебљине заптивног прстена, добро се понаша чак и под притиском воде или другим медијима ниског вискозитета.
Структурни дизајн ојачаног заптивног прстена такође побољшава отпорност заптивке на високи и ултрависоки притисак. Генерално није погодан за уградњу у затворене жлебове.
1. Ниско трење, мали отпор покретања, глатко кретање, једнако динамичко и статичко трење, без пузања.
2. Дуг радни век, погодан за заптивање подмазивања без уља.
3. Погодно за заптивање медија високог притиска, ултра-високог притиска и ниског вискозитета као што је вода.
Екстремне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Медији |
|
≤200 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулично уље, течности отпорне на ватру (ХФА/ХФБ), гас итд. |
|
-20 до +200 (са ФКМ О-прстеном) |
1. Одговарајући материјали О-прстенова: Р01 нитрил бутадиен каучук (НБР), РО2 флуорокаучук (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3, други опциони материјали укључују ПТФЕ2, ПТФЕ4 и друге материјале високих перформанси.

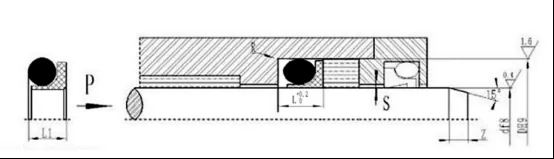

Наручивање модела РЦ08—80к90.2к11.2—ПТФЕ3—Р01 Модел-пречник шипке к пречник жлеба к ширина жлеба-шифра материјала
РЦ08 Табела спецификација и параметара
Може производити производе било које величине наведене у табели са спецификацијама
|
Стандард дф8 РЦО8 |
Лако оптерећење дф8 РЦО8-К |
Тешка оптерећења дф8 РЦ08-З |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0,2 |
Висина заптивке Л1 |
Заобљени углови Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник жице О-прстена дO |
|
|
<20МПА |
<60МПА |
|||||||||
|
-- |
5~17.9 |
-- |
д+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
д+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
д+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
д+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
д+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
д+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
д+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
д+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Напомена:1. Молимо консултујте нашу компанију ако је потребан систем затвореног жлеба.
2. Притисак > 60МПа, толеранција налегања корена Х8/ф8, заптивка ултра високог притиска Смак < 0,05.
