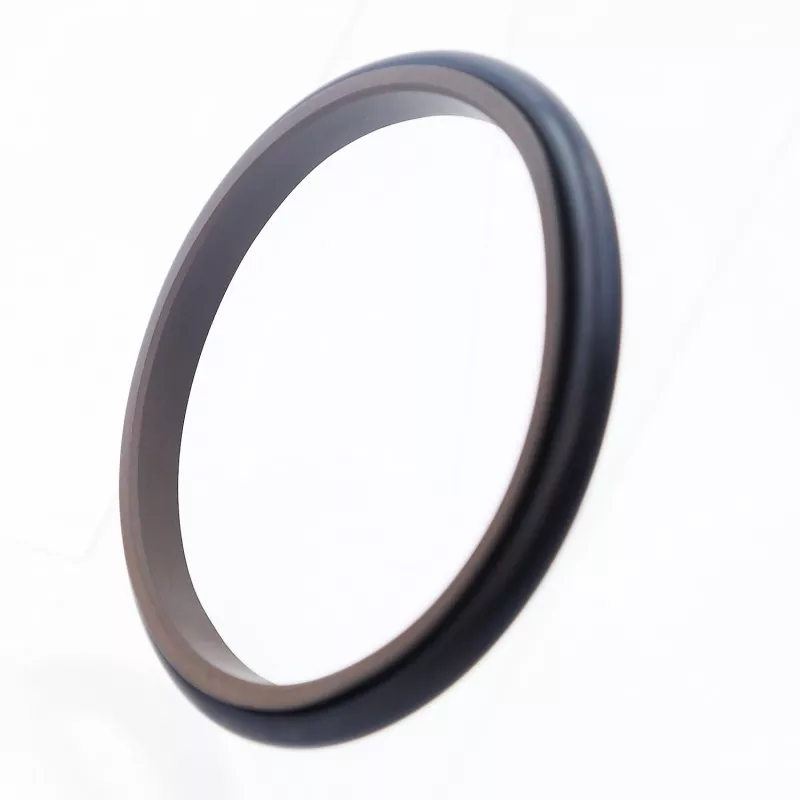

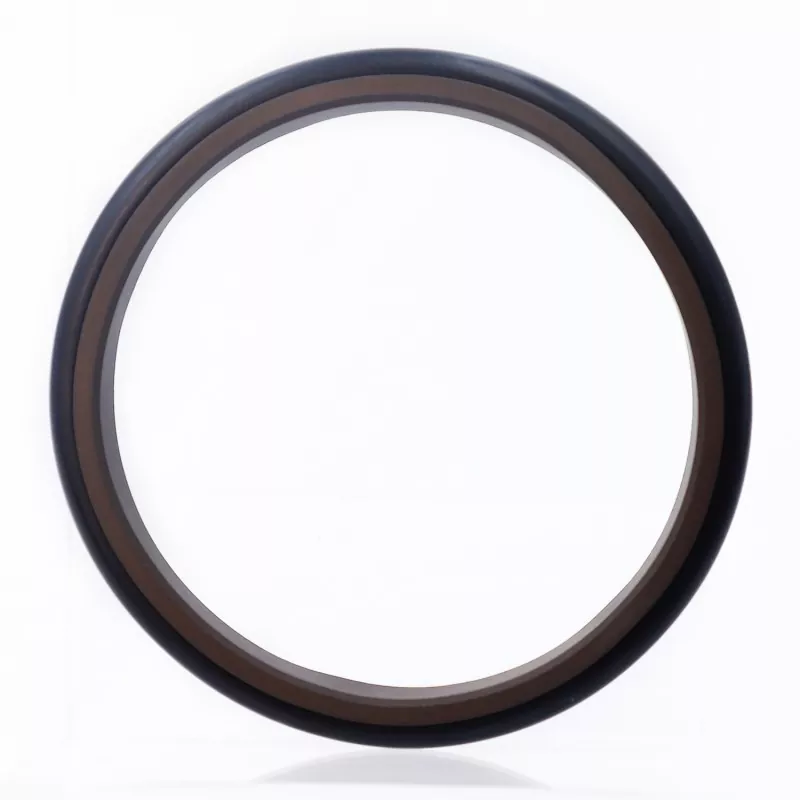

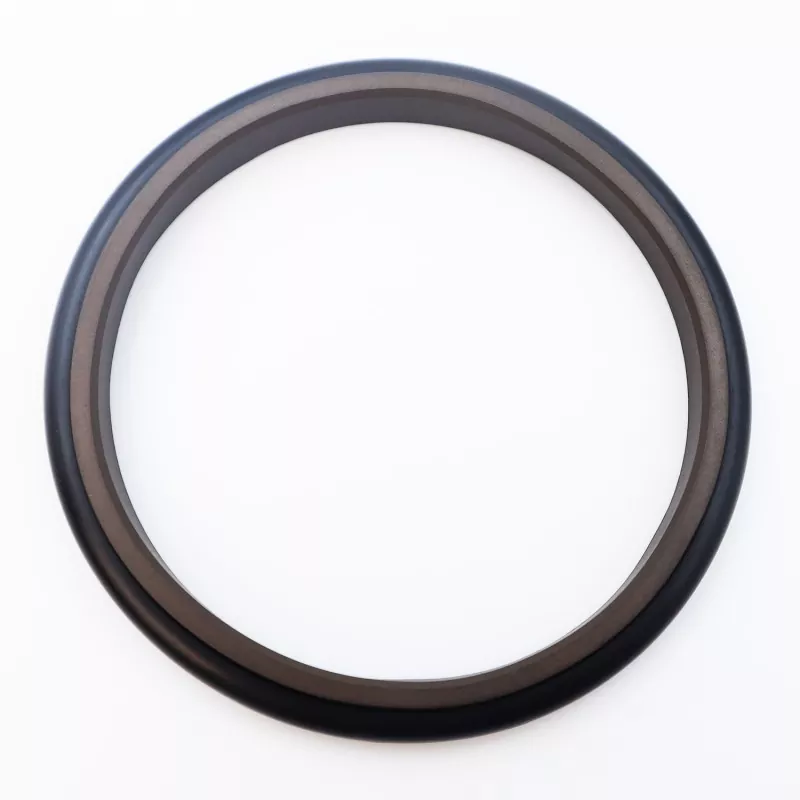

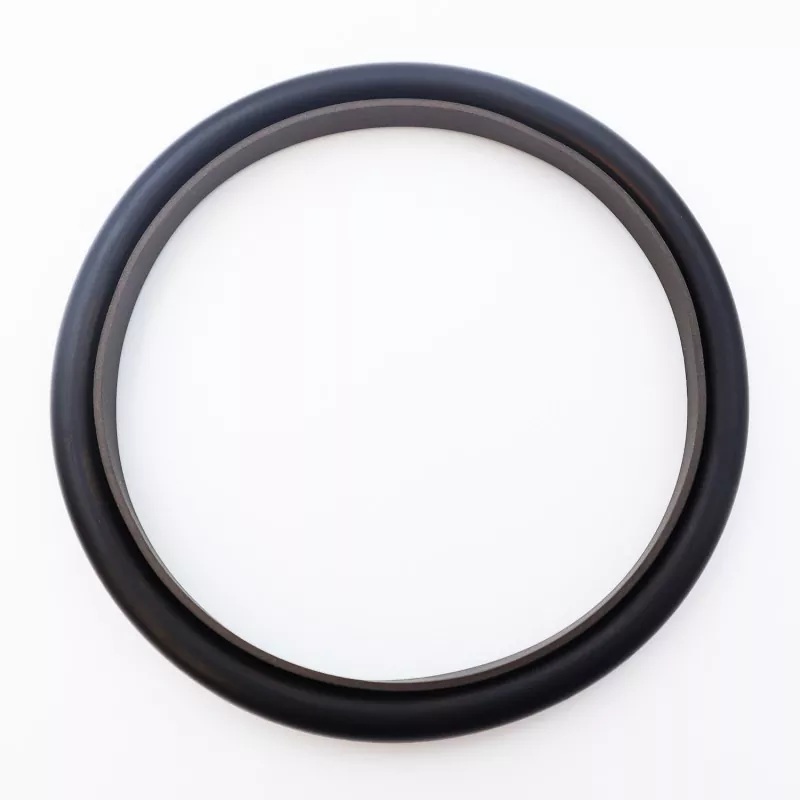

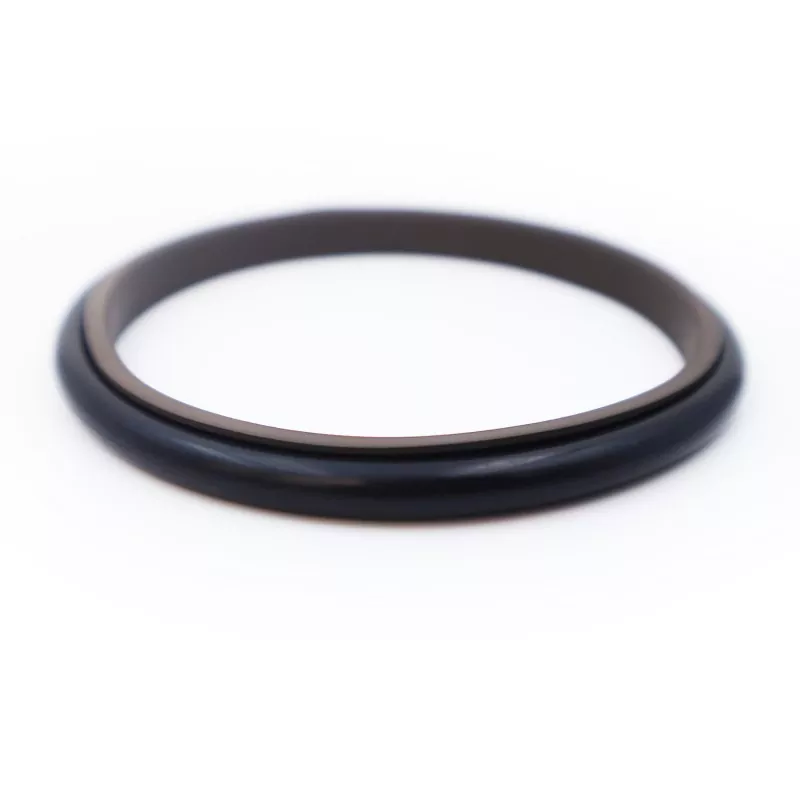

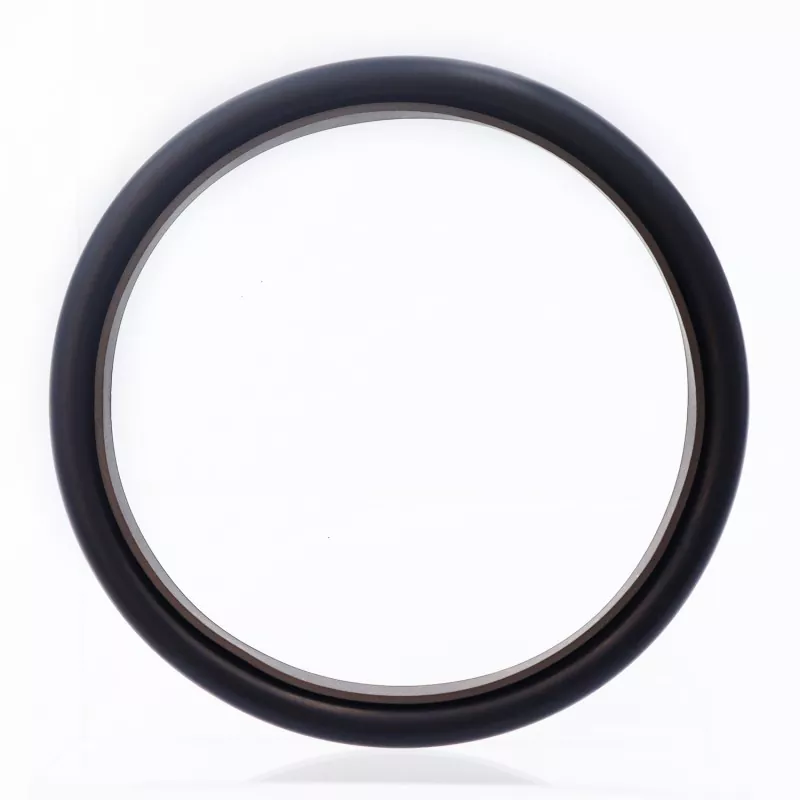

Комбинована заптивка троугла се састоји од троугластог ПТФЕ заптивног прстена и гуменог О-прстена; дизајниран је за једноделно заптивање под притиском у хидрауличним и пнеуматским клипним апликацијама. О-прстен обезбеђује радијалну силу и компензује хабање заптивног прстена. Захваљујући дизајну танких усана заптивног прстена, нуди одличну накнадну компензацију и перформансе заптивања. За пречнике шипке мање од 30 мм, треба користити сплит (отворени) дизајн жлебова.
1. Погодно за хидрауличке и пнеуматске апликације;
2. Ниско трење, ниска отпорност на ломљење, глатко кретање, једнако динамичко и статичко трење и без клизања;
3. Дуг радни век; погодно за апликације подмазивања без уља;
4. Компактан дизајн; лако се инсталира и одржава;
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина м/с |
Медији |
|
≤20 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулична уља на минералној бази, течности отпорне на ватру (ХФА/ХФБ), гасови итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Компатибилни материјали О-прстенова укључују: Р01 нитрилну гуму (НБР), Р02 Флуоргуму (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; алтернативни материјали укључују ПТФЕ1, ПТФЕ2 и ПТФЕ4.
Наручите модел: РЦ14—80—ПТФЕ3—Р01
РЦ14 – Модел 80 – Пречник осовине д – ПТФЕ (шифра материјала Р01) – О-прстен код материјала
Производи се могу производити у било којој величини наведеној у табели са спецификацијама.
|

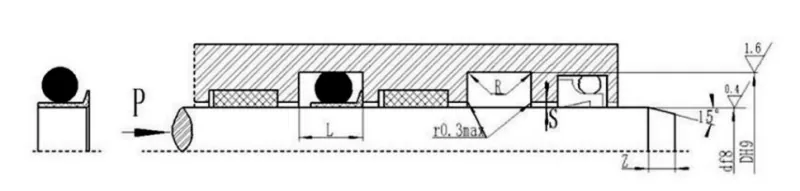

Опсег пречника осовине д ф8 |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0,2 |
Угаони радијус Рмак |
Радијални клиренс S |
Цхамфер Z |
Пречник жице О-прстена учинити |
|
8~17 |
д+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
д+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
д+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
д+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Напомена: За пречнике осовине ≤30 мм, препоручује се употреба отворених жлебова.
