Као произвођач специјализован за заптивке под високим притиском, Руицхен Сеалинг нуди „Комбиновану заптивку типа стопала“. Заптивни прстен има структуру са танким уснама која пружа одличне могућности динамичке компензације. Његова јединствена заптивна површина у облику стопала—укључујући жлеб у облику клина—повећава отпорност на контаминацију и смањује трење; овај специјализовани дизајн значајно повећава отпорност на притисак, што га чини погодним за апликације високог и ултра високог притиска. Напомена: Ова заптивка није погодна за уградњу у затворене жлебове.
Поздрављамо упите у вези са одабиром и великим поруџбинама купаца инжењерске опреме.

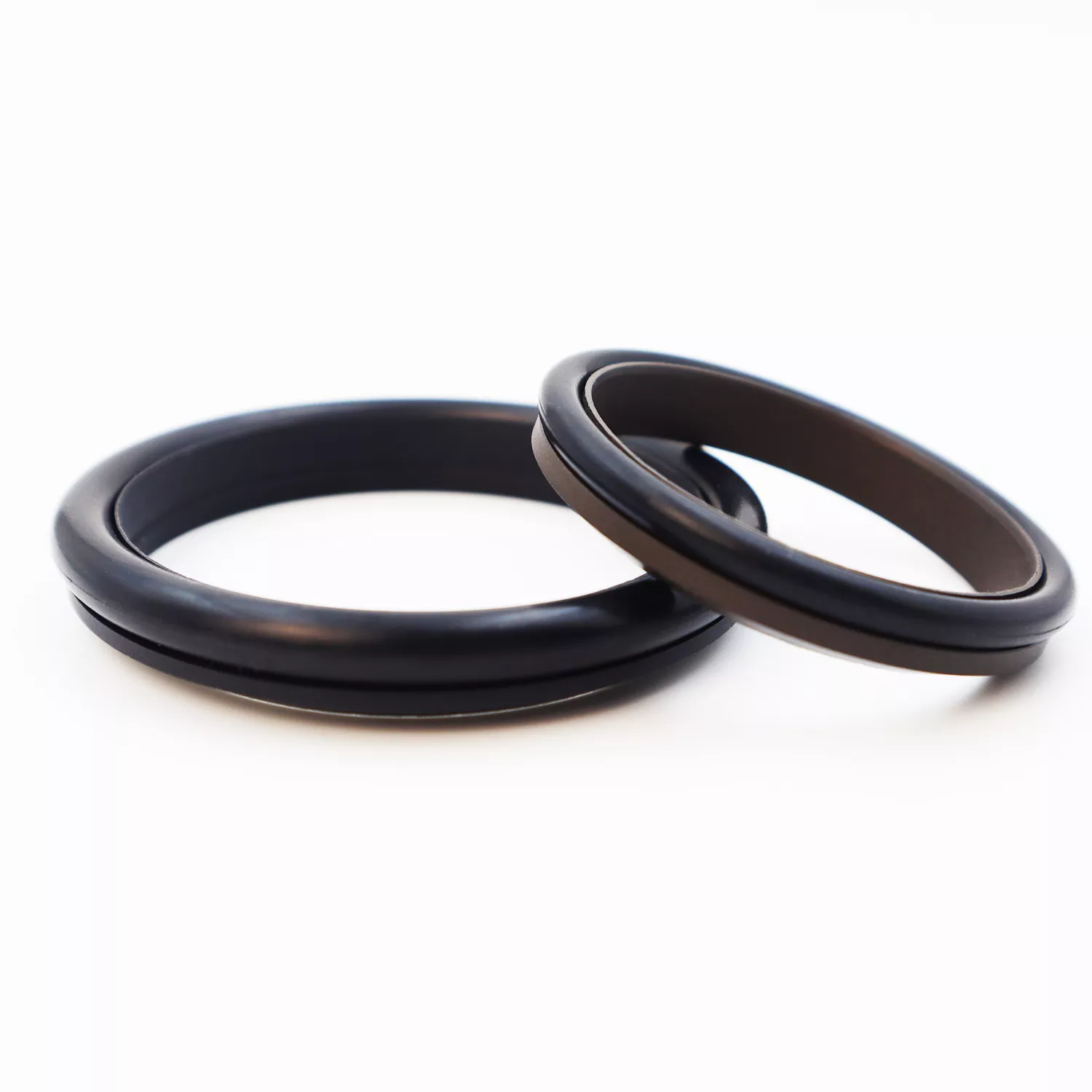

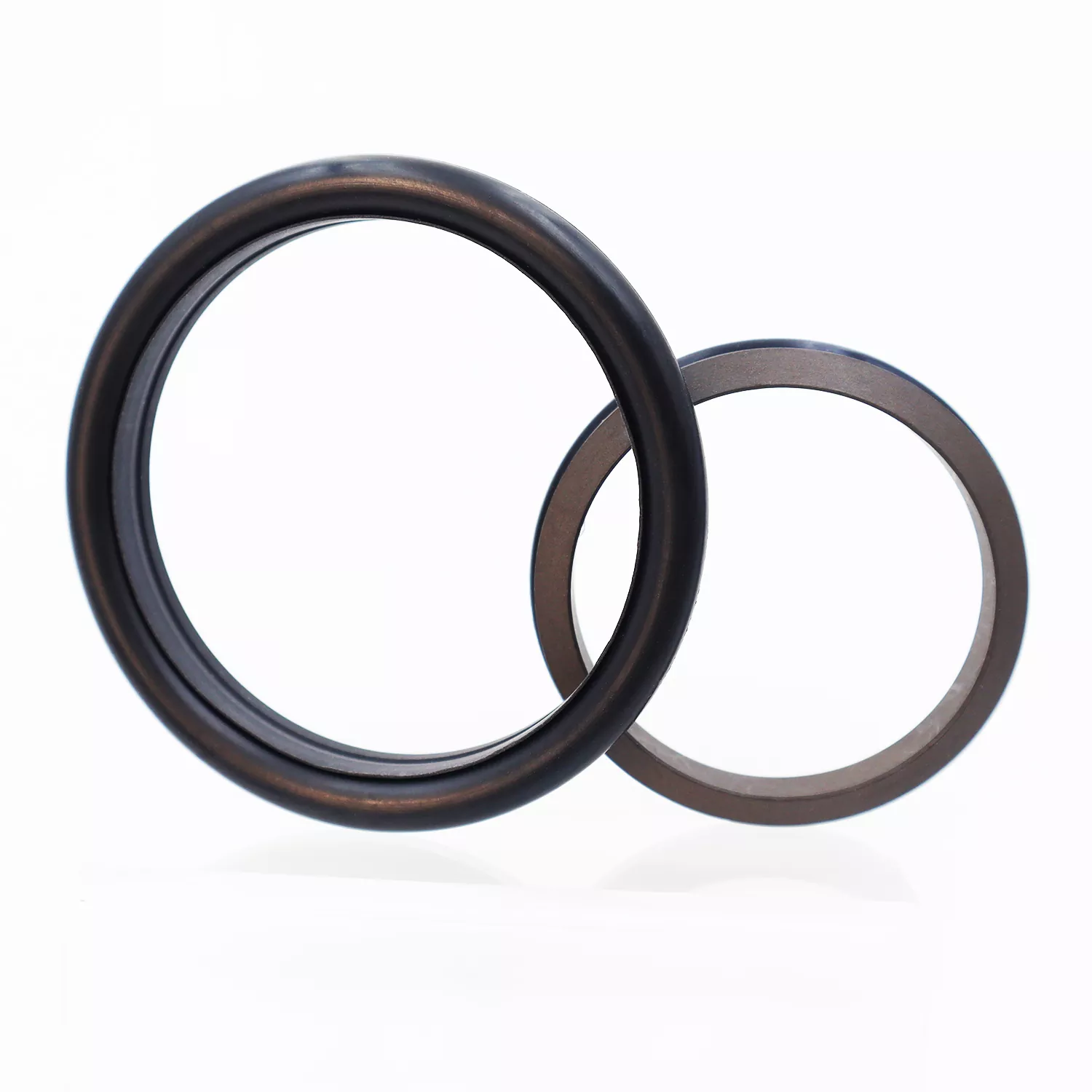

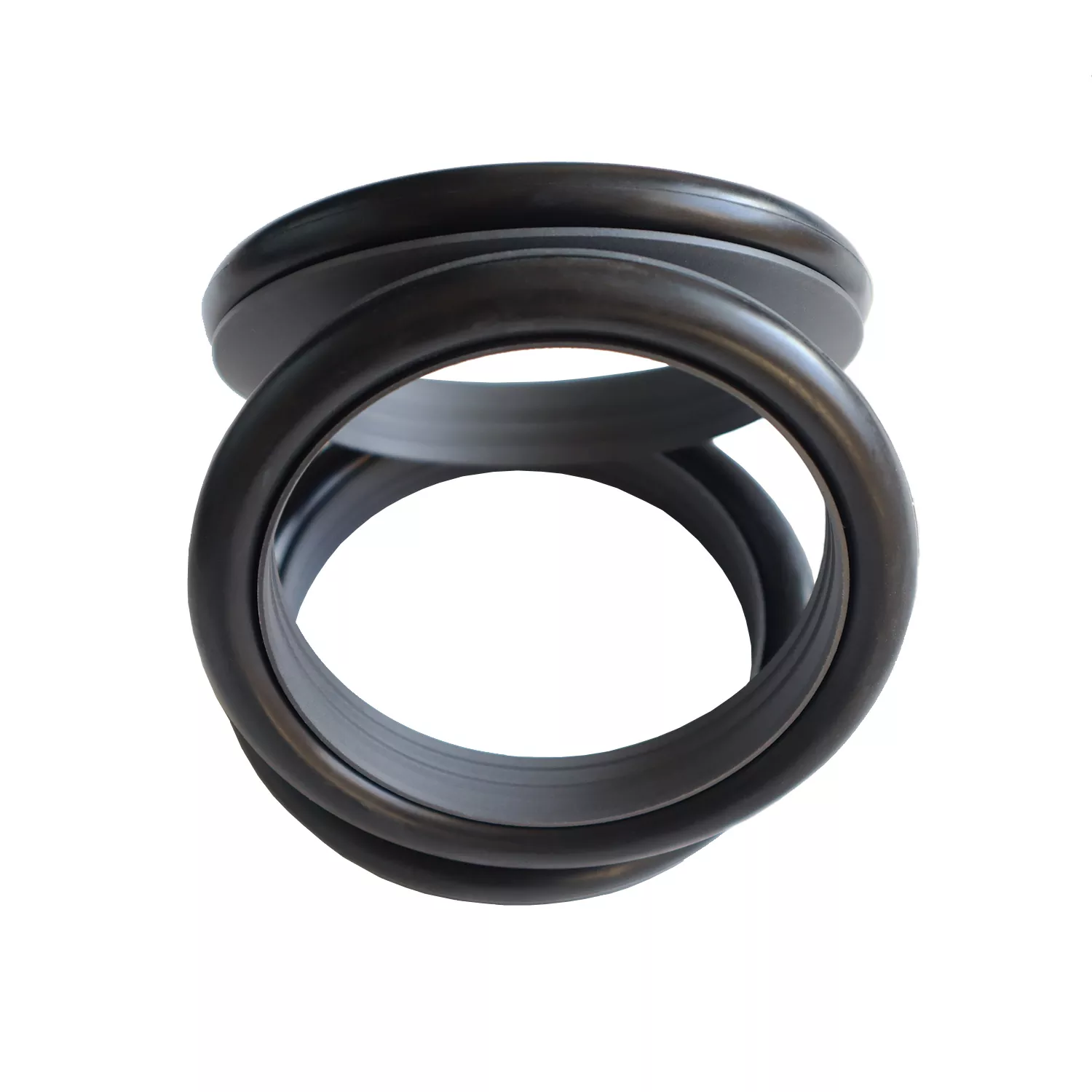

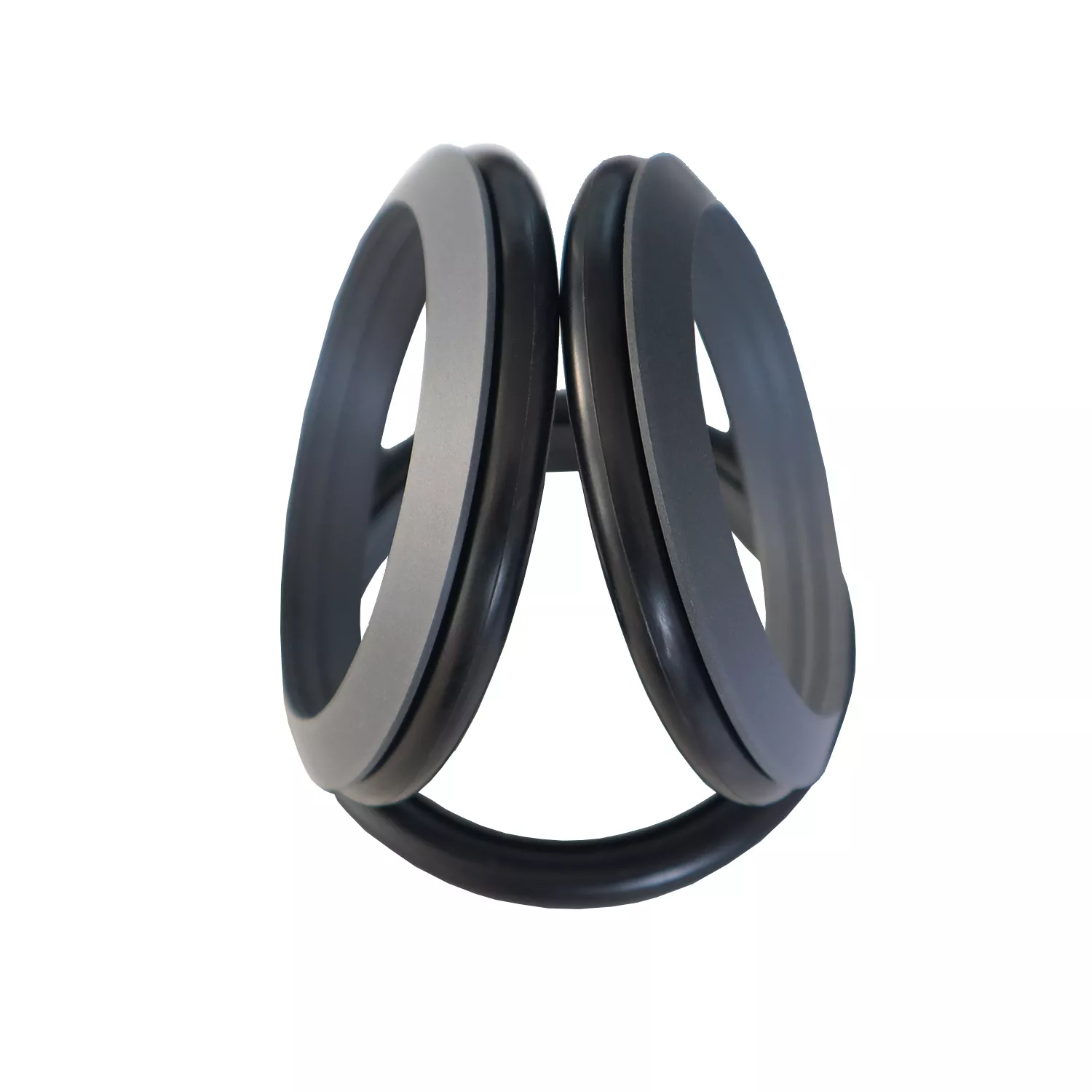

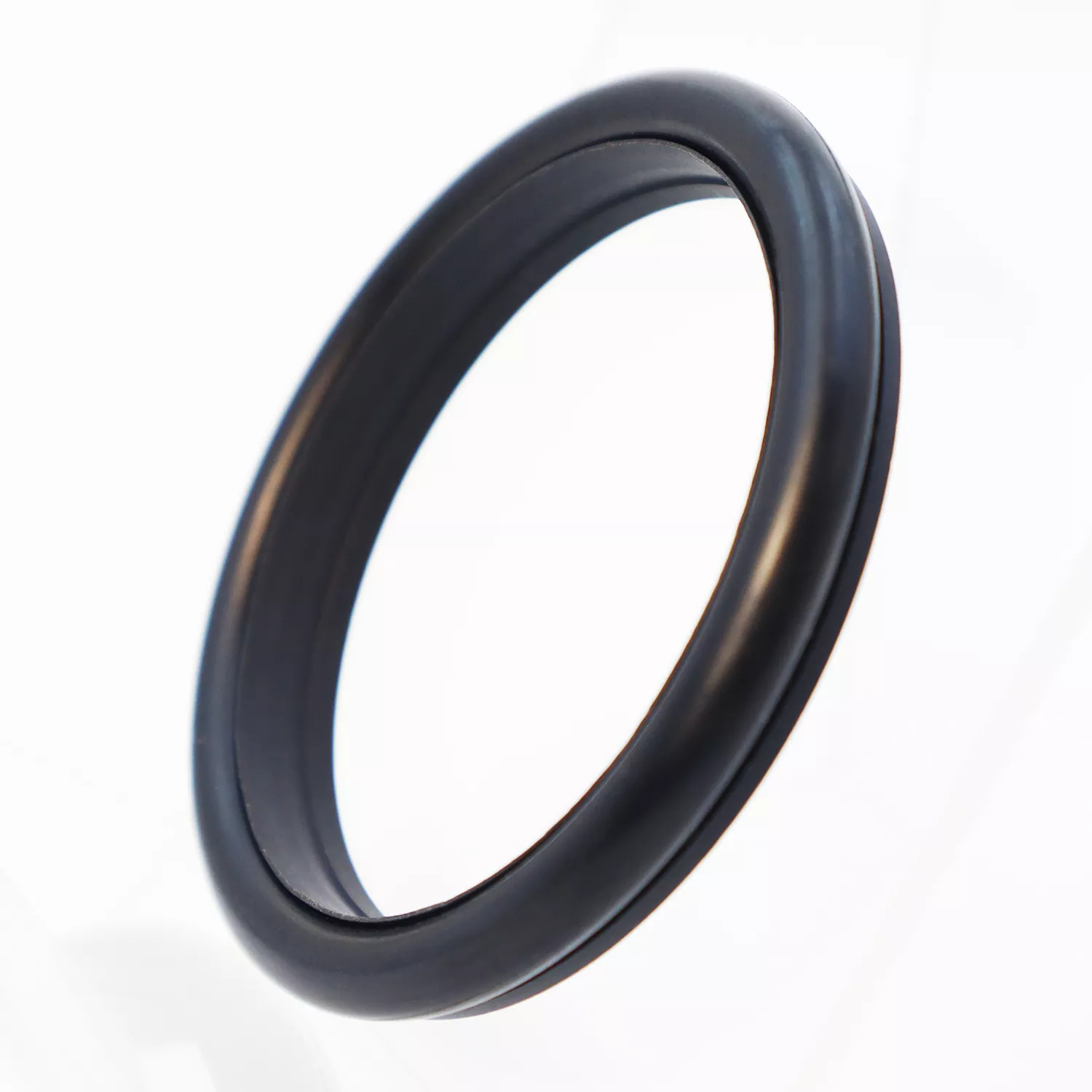

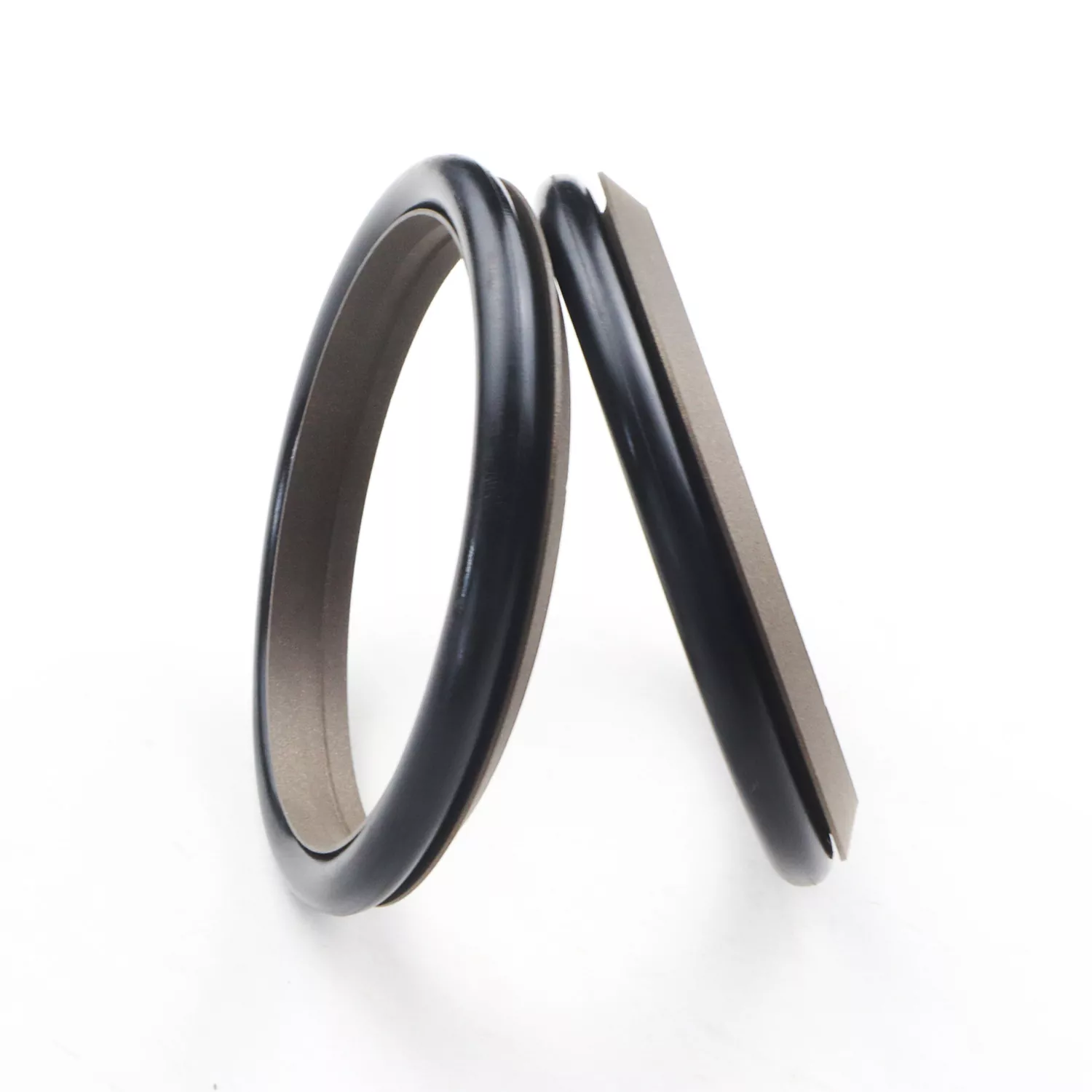

Комбинована заптивка типа стопала се састоји од заптивног прстена у облику стопала (направљеног од ПТФЕ или ПТФЕ композита) упарен са гуменим О-прстеном; дизајниран је за једноделно заптивање у хидрауличним и пнеуматским клипним апликацијама.
Категоризован је у серију РЦ03 и серију РЦ04 (која користи О-прстенове серије ГБ1235) на основу пратећег О-прстена. Заптивни прстен има дизајн танких усана који нуди врхунску динамичку компензацију, што резултира одличним перформансама заптивања. Жлеб у облику клина на заптивној површини у облику стопала побољшава интегритет заптивања и отпорност на контаминацију док смањује трење. Структурални дизајн такође побољшава способност заптивача да поднесе притисак. Генерално, не може се уградити у затворене жљебове.
1. Погодно за хидрауличке и пнеуматске апликације
2. Одличне перформансе заптивања у окружењима високог и ниског притиска
3. Ниско трење; минималан отпор покретању и глатко кретање; једнако динамичко и статичко трење; без ефекта клизања
4. Дуг радни век; погодан за апликације подмазивања без уља
5. Способан да поднесе захтеве за заптивање под високим притиском и ултрависоким притиском
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Медији |
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулично уље, течности отпорне на ватру (ХФА/ХФБ), гас итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Компатибилни материјали за О-прстенове укључују: РО1 нитрилну гуму (НБР), РО2 флуорокаучук (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; остале доступне опције укључују ПТФЕ2, ПТФЕ4 и друге материјале високих перформанси.
Наручите модел: РЦ03—80к89к10-ПТФЕ3-Р01
Модел – Пречник шипке к Пречник жлеба к Ширина жлеба ПТФЕ3 – Модификовани код ПТФЕ материјала Р01 – Шифра материјала О-прстена
Производи се могу производити у било којој величини наведеној у табели са спецификацијама.
|

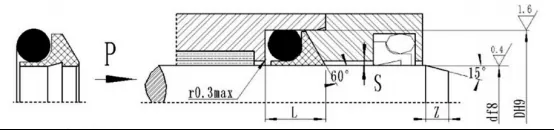

д ф8 |
Д Х9 |
L+0.2 |
Смак |
Змин |
d0 |
|
|
<40МПА |
<60МПА |
|||||
|
5~17 |
д+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
д+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
д+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
д+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
д+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
д+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
д+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Напомене: 1. За притиске >60 МПа, користите толеранцију налегања Х8/ф8 на подручју основе заптивке; за заптивање ултра високог притиска, Смак < 0,05.
2. Молимо консултујте канцеларију ако је потребна структура затвореног жлеба.
Компатибилан са ГБ1235 О-прстеновима; могу се производити производи било које величине наведене у табели са спецификацијама.
|
д ф8 |
Д Х9 |
L+0.2 |
Смак |
Змин |
d0 |
|
|
<40МПА |
<60МПА |
|||||
|
5~39 |
д+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
д+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
д+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
