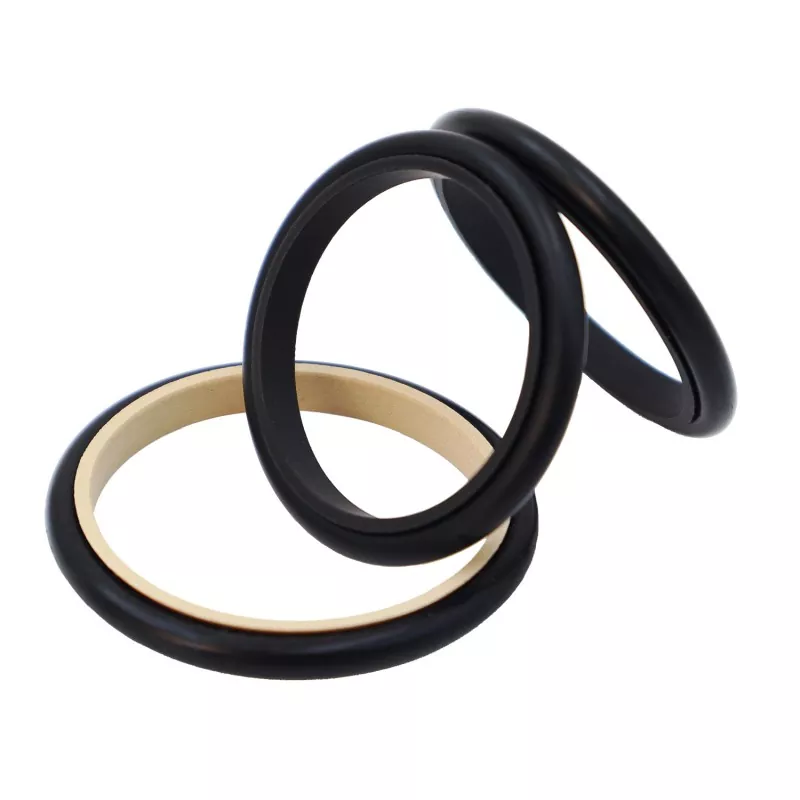

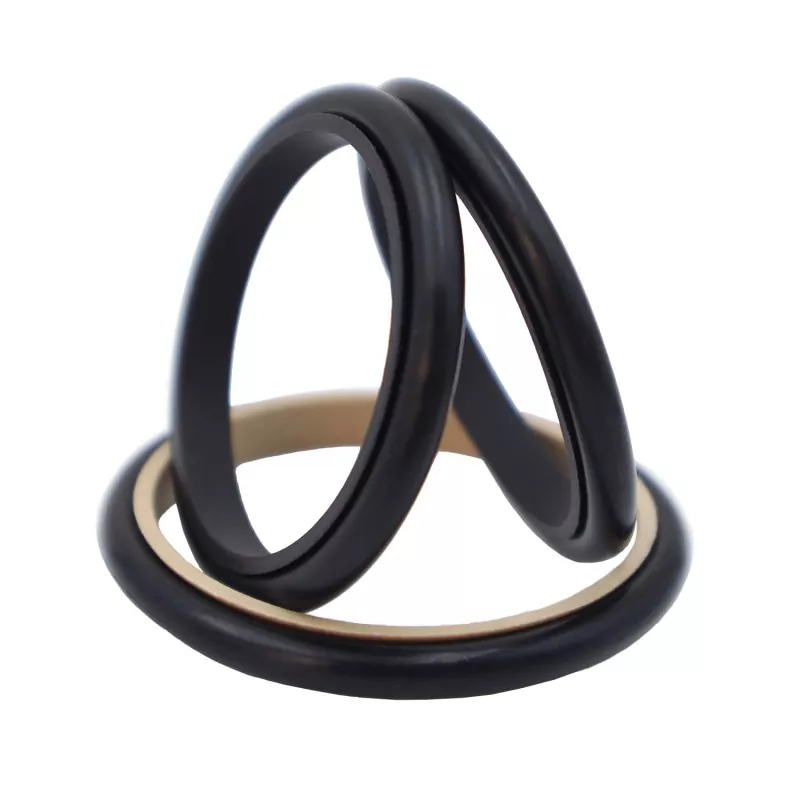

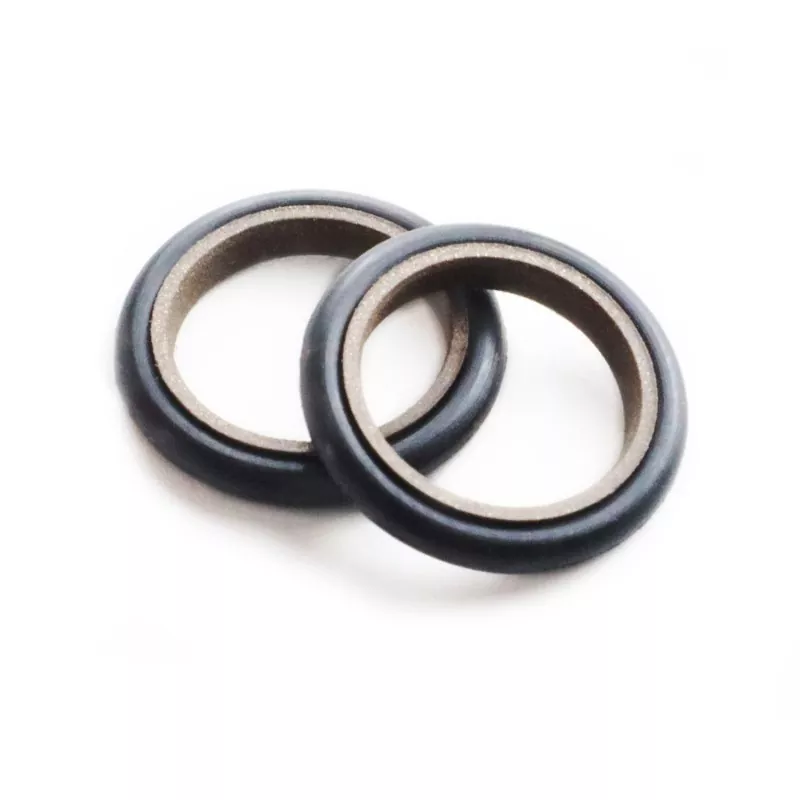

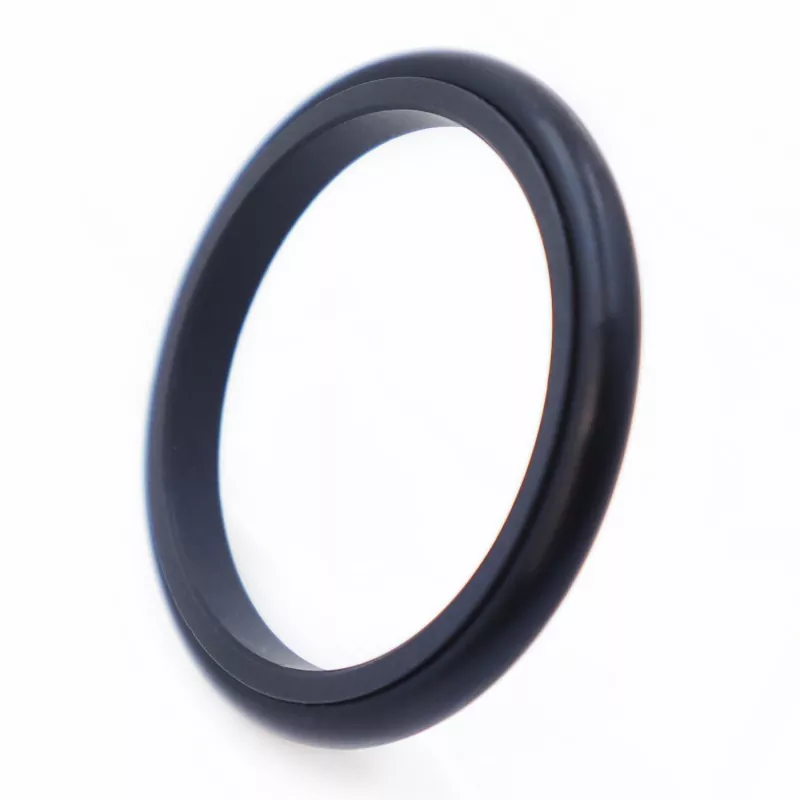

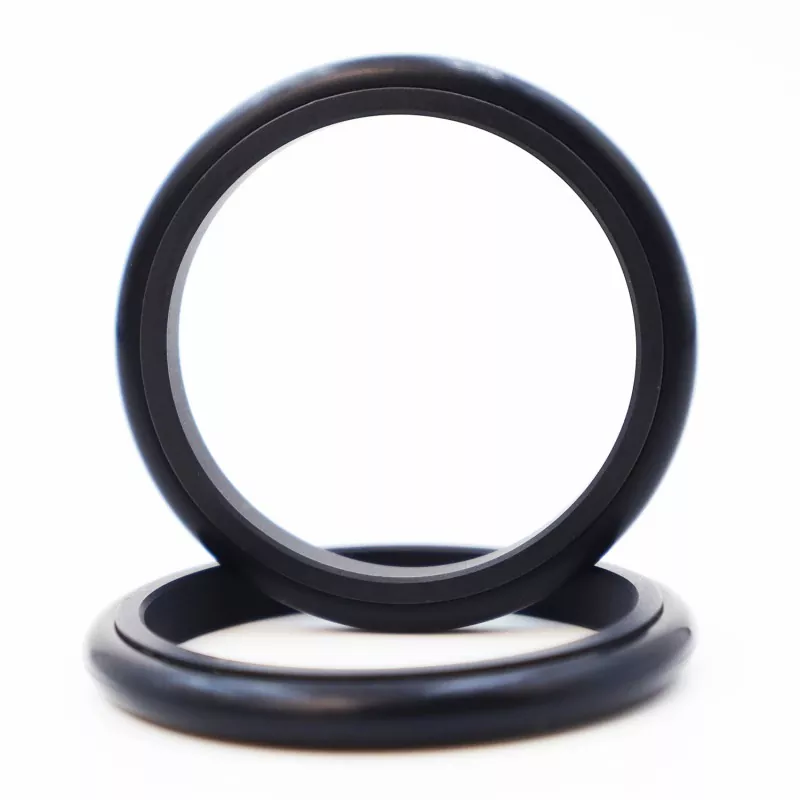

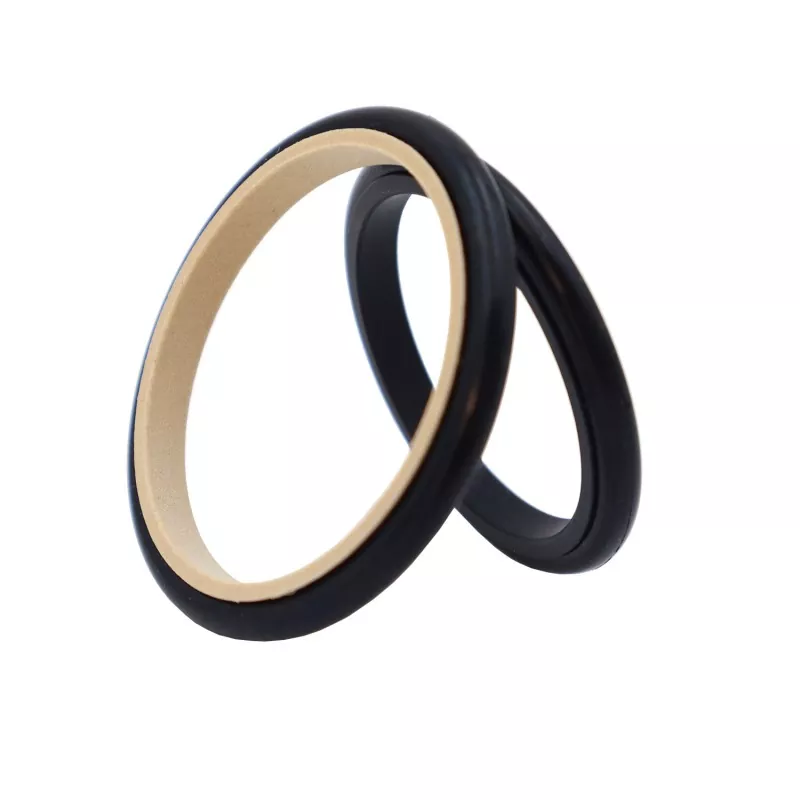

Комбинована заптивка капице се састоји од заптивног прстена у облику ПТФЕ капице и гуменог О-прстена, дизајнираног за двосмерно заптивање под притиском у хидрауличним и пнеуматским клипним апликацијама. О-прстен обезбеђује радијалну силу и компензује хабање заптивног прстена; заптивни прстен има дизајн са танким уснама који нуди одличне могућности накнадне компензације, што резултира супериорним перформансама заптивања. Компатибилан је са стандардним ГБ1235 жлебовима за О-прстенове. За пречнике шипке мање од 30 мм, треба користити раздвојени (отворени) дизајн жлебова.
Ова заптивка је погодна за хидрауличне и пнеуматске услове рада и подржава двосмерно заптивање под притиском. Нуди предности као што су ниско трење, минимална отпорност на ломљење, несметан рад без клизања, погодност за подмазивање без уља и дуг радни век. Захтева минималан простор за инсталацију и омогућава лако растављање и одржавање.
Напомена о избору: За апликације са пречником шипке од 30 мм или мање, препоручује се употреба раздвојеног (отвореног) жлеба за уградњу.
1. Погодно за хидрауличке и пнеуматске апликације; подржава двосмерно заптивање под притиском.
2. Ниско трење, минимална отпорност на ломљење и глатко кретање; једнако динамичко и статичко трење; нема клизања.
3. Дуг радни век; погодан за апликације подмазивања без уља.
4. Компактан дизајн; једноставна инсталација и одржавање.
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Медији |
|
≤20 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
Хидраулично уље на минералној бази, течности отпорне на ватру (ХФА/ХФБ), гасови итд. |
|
-20 до +180 (са ФКМ О-прстеном) |
1. Материјали за пратећи О-прстен укључују: Р01 нитрилну гуму (НБР), Р02 Флуоругуму (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ3; алтернативни материјали укључују ПТФЕ1, ПТФЕ2 и ПТФЕ4.
Наручите модел: РЦ13—80-ПТФЕ3—Р01 или СПНЦ-80-ПТФЕ3—Р01
РЦ13/СПНЦ - Модел 80 - Пречник осовине дПТФЕ3 - Код материјала ПТФЕ Р01 - Шифра материјала О-прстена
Производи се могу производити у било којој величини наведеној у табели са спецификацијама.
|

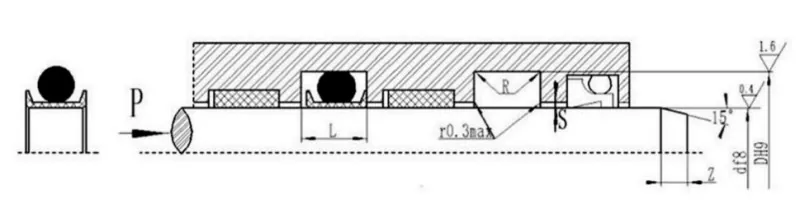

Опсег пречника осовине д ф8 |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0,2 |
Угаони радијус Рмак |
Радијални клиренс Смак |
Цхамфер Змин |
Пречник жице О-прстена д0 |
|
|
За хидрауличке апликације |
За пнеуматске и хидрауличне апликације са ниским трењем |
||||||
|
3~10 |
д+3 |
д+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
д+4 |
д+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
д+6 |
д+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
д+10 |
д+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
д+15 |
д+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
