1. Одлична хемијска отпорност
2. Широк опсег радне температуре
3. Погодно за подмазивање са мало подмазивања и без уља
4. Ниско трење за минималну потрошњу енергије
5. Погодно за велике линеарне брзине
6. Без ефекта клизања, низак отпор покретања након дужег застоја
7. Погодно за неочврснуте ротирајуће осовине (са одговарајућим избором ПТФЕ заптивки за усне)
8. Погодно за апликације високог притиска
Типичне примене укључују: ротационе компресоре, вијчане компресоре, трансмисије/мењаче, дуваљке, моторе, алатне машине, пумпе, хидрауличне моторе, центрифуге итд.
Захтеви за тврдоћу спојних површина
Препоручена тврдоћа: ХРЦ ≥ 58. Потребна тврдоћа зависи од многих фактора; за апликације ниског притиска и мале брзине погодне су и мекше ротирајуће осовине. За меке метале се препоручују ПТФЕ6 заптивке за усне.
Захтеви за квалитет површина за спајање Ра=0,2-0,63 ум Рз=1-3ум Рмак=1-4ум
|
Облик попречног пресека |
Модел |
Притисак |
Температура |
Брзина |
Средње |
|
|
РЦС-А |
0.5 |
-35~+200 |
40 |
Нафта, гас, вода итд. |
|
|
РЦС-Б |
2 |
-35~+200 |
20 |
Нафта, гас, вода итд. |
|
|
РЦС-Ц |
1 |
-35~+200 |
20 |
Нафта, гас, вода итд. |
|
|
РЦС-Д |
2 |
-35~+200 |
20 |
Нафта, гас, вода итд. |
Флуид Динамиц спирална рециркулацијска заптивка: тип РЦС-Д користи заптивку за усне са спиралном рециркулацијом, побољшавајући перформансе заптивања. Ротирајуће вратило је дозвољено да се окреће само у једном смеру.

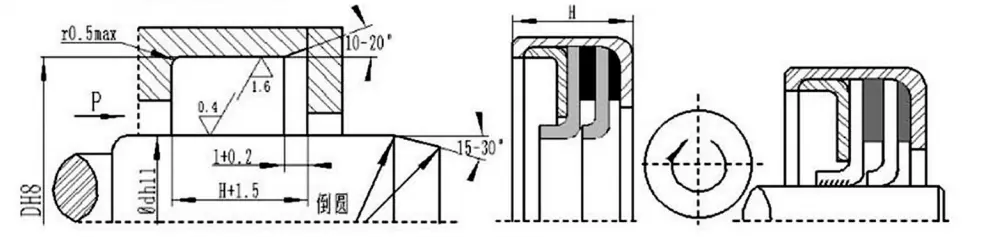

Захтеви за локацију уградње
Пример наручивања: РЦС-А-65×85×10 Модел - д×Д×Х
|
д*Д*Х |
д*Д*Х |
д*Д*Х |
д*Д*Х |
д*Д*Х |
д*Д*Х |
д*Д*Х |
д*Д*Х |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
Молимо контактирајте нашу компанију; модел РЦ2057 нуди производе са максималном дужином од 1600 мм.
Водич за инсталацију ПТФЕ уљне заптивке
1. Очистите и подмажите уљну заптивку и све делове за уградњу;
2. Пре уградње, уљну заптивку треба поставити на глатку осовину истог пречника као и вратило како би се спречило прекомерно затезање и неуспех инсталације, и да би се избегло прегревање током почетног рада;
3. Пре уградње, нанесите заптивач (као што је Лоцтите 601 или 641) на спољашњи обим и крајњу страну уљне заптивке да бисте спречили цурење на спољашњем пречнику;
4. Приликом постављања ПТФЕ уљне заптивке на осовину, усна ПТФЕ уљне заптивке треба да буде заштићена како би се спречило оштећење заптивне усне од навоја, утора за кључеве итд.;
5. За уградњу ПТФЕ уљне заптивке треба користити водећу чауру како би заштитили усну од оштећења. Водећи рукав има угао сужења од 15 степени на крају за вођење, а унутрашња рупа другог краја је клизна спојница на осовини. Спољни пречник водеће чауре је пречник осовине + 1 мм, са глатком површином и заобљеним ивицама. Погледајте слику 1 за уградњу ПТФЕ уљне заптивке;
6. Препоручује се да материјал за навлаку буде тврда пластика;
7. Након што је уљна заптивка постављена, она се мора причврстити помоћу уређаја за стезање и заптити заптивачем на спољном ободу и чеоној страни. Погледајте слику 2 за причвршћивање ПТФЕ уљне заптивке.

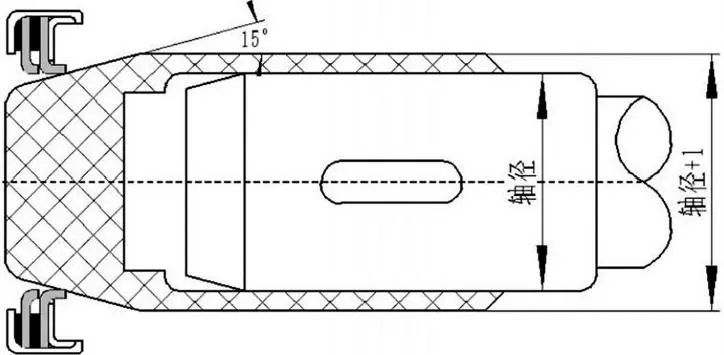

Слика 1. Уградња ПТФЕ уљне заптивке.

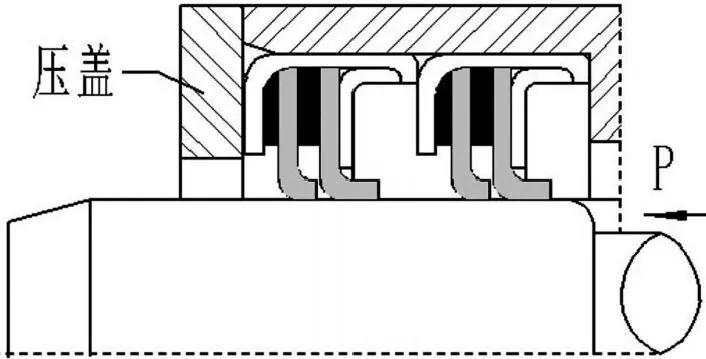

Слика 2. Причвршћивање ПТФЕ уљне заптивке.
