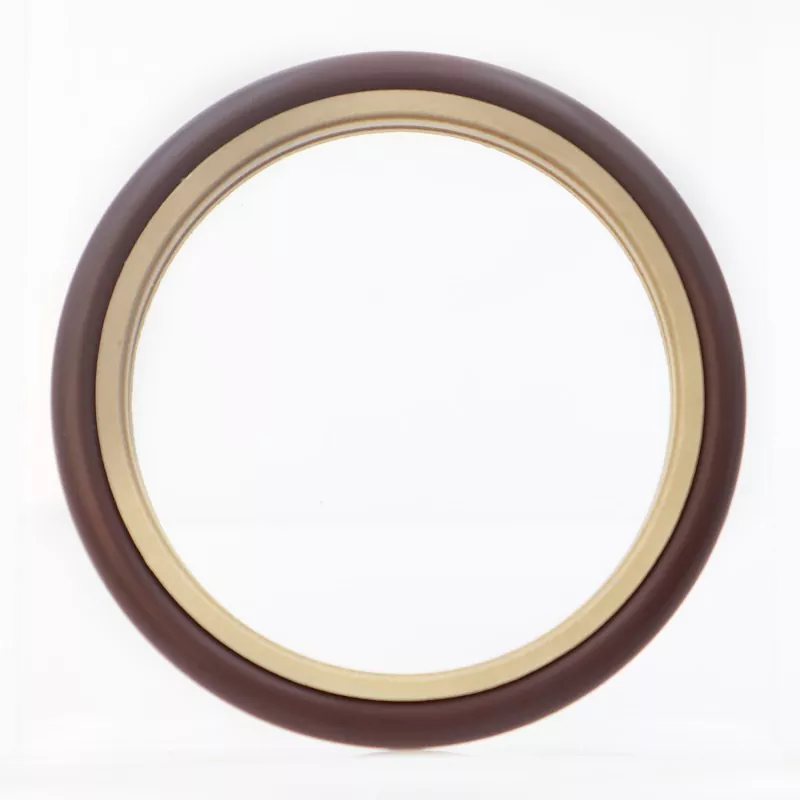

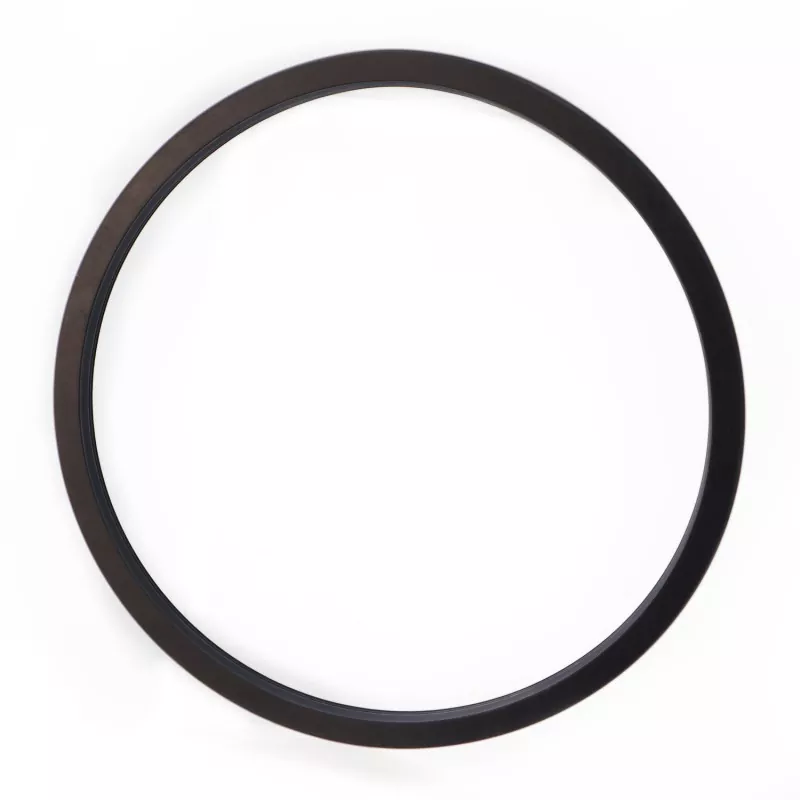

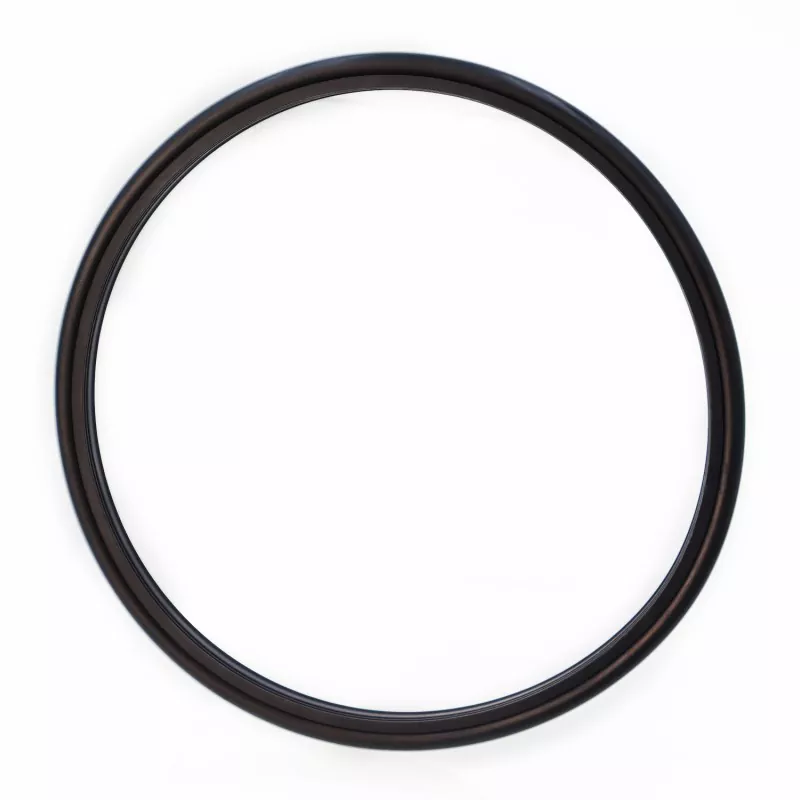

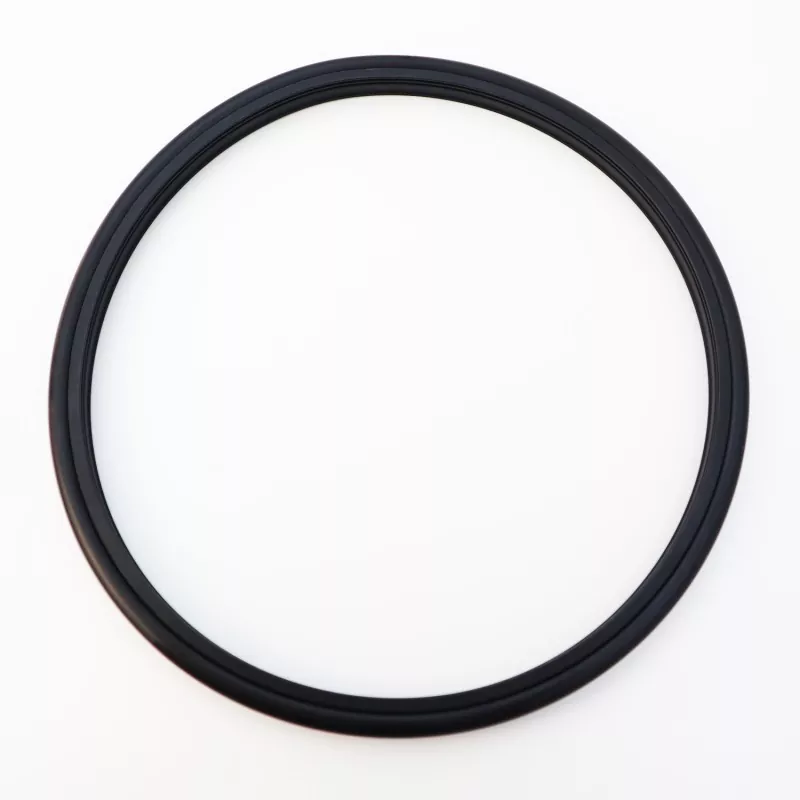

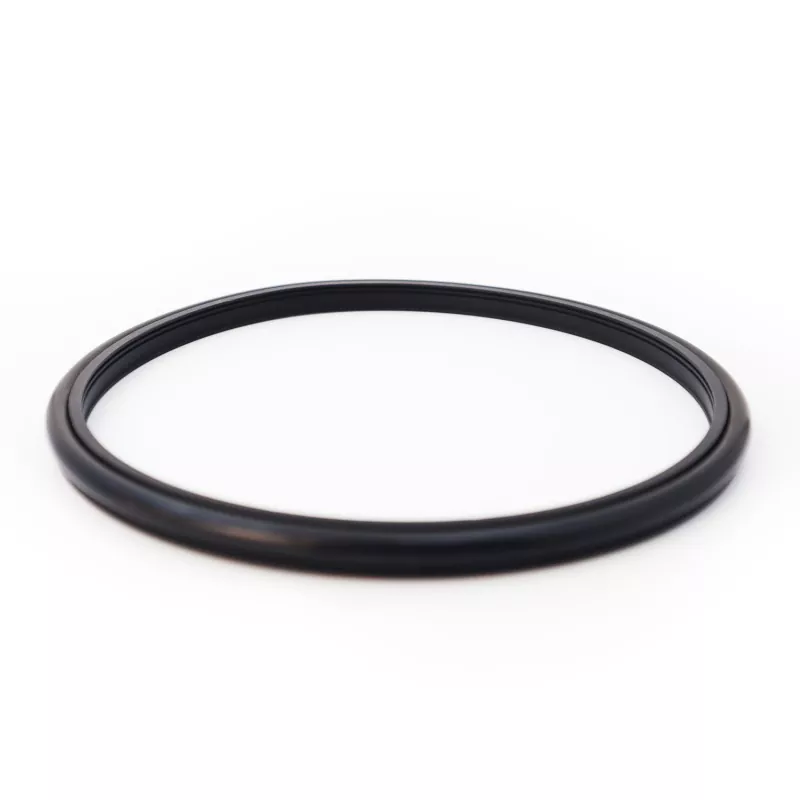

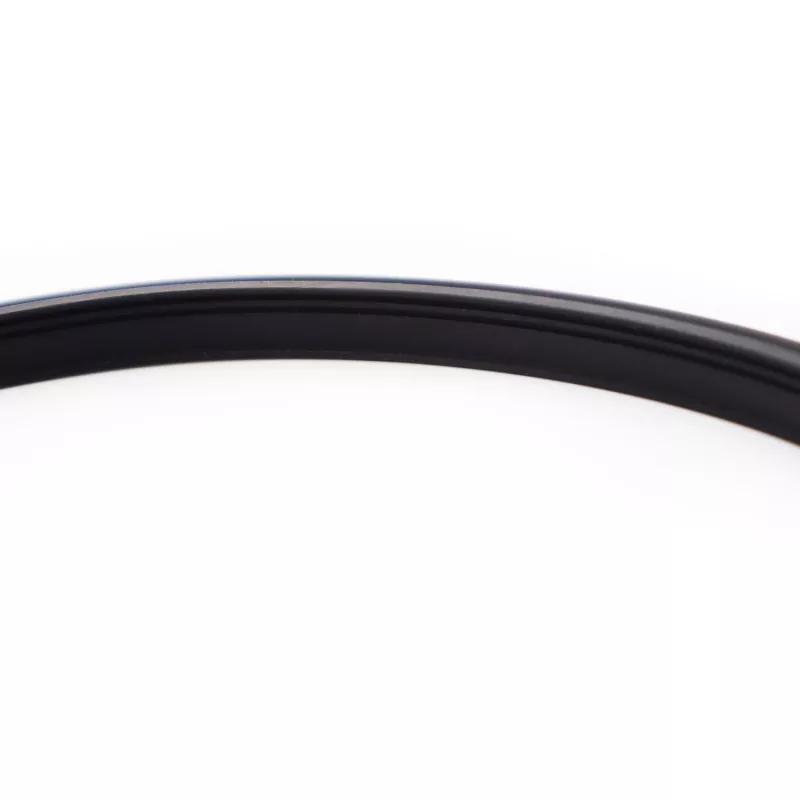

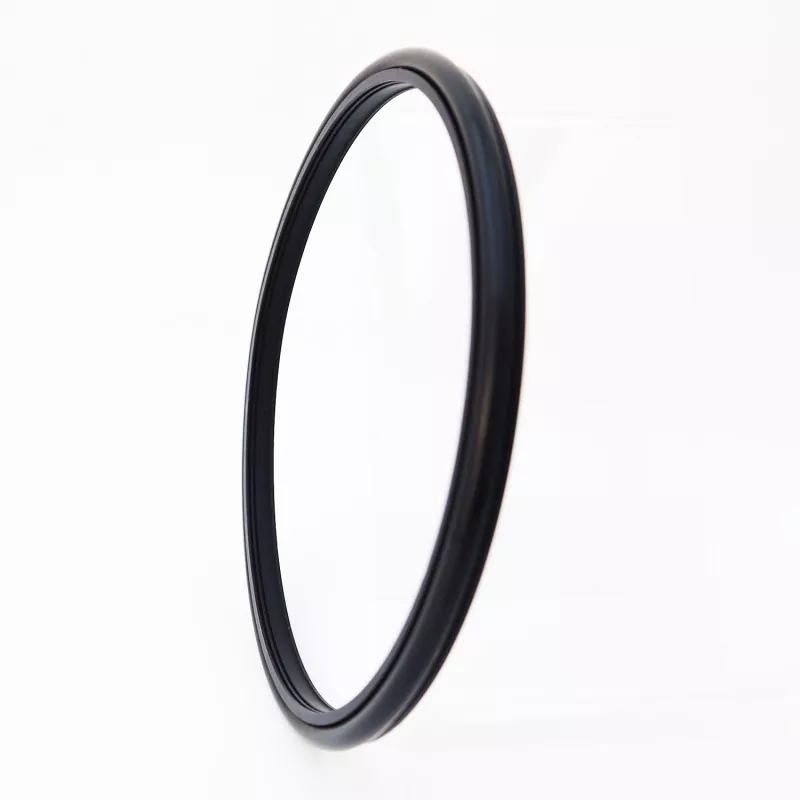

РЦ2061 ојачана зупчаста комбинована заптивка (дизајнирана за заптивање цементне суспензије) састоји се од специјално дизајнираног зупчастог заптивног прстена направљеног од инжењерске пластике високих перформанси и гуменог О-прстена; погодан је за једносмерно заптивање у хидрауличним клипним и ротационим апликацијама. Оптимизована дебљина ивице отпорна је на ерозију од цементне суспензије и нечистоћа блата, обезбеђујући поуздано заптивање и ниско трење док захтева минималан простор за уградњу. Дизајн олакшава монтажу и одржавање и ефикасно ублажава брзу деградацију заптивача узроковану честицама у медијуму.
Првенствено се користи у апликацијама као што су клипне пумпе, пумпе за блато, алати за вијчано бушење, бушилице, опрема за истраживање нафте и постројења за мешање бетона. Кључне карактеристике укључују дуг радни век, ниско трење, одличне перформансе заптивања, компактну површину и лакоћу уградње и одржавања.
Када се користи за заптивање медија налик блату, препоручује се убризгавање масти за подмазивање између два (или више) заптивних елемената.
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Брзина (м/с) |
Средње |
|
|
Повратно кретање |
Ротационо кретање |
|||
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
≤2 |
Вода, блато, сирова нафта, хидраулично уље, емулзија |
|
-20 до +200 (са ФКМ О-прстеном) |
||||
1. Компатибилни материјали за О-прстенове укључују: РО1 нитрилну гуму (НБР), РО2 флуороеластомер (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ4; други доступни материјали укључују ПТФЕ2, ПТФЕ3, ПТФЕ5, УПЕ, ПК1, ПК2, итд.
Наручите модел: РЦ2061-80*91,7*7,6-ПТФЕ4-Р01 (модел - пречник осовине * пречник жлеба * ширина жлеба - шифра материјала)
Доступан у било којој величини унутар наведеног опсега.
|

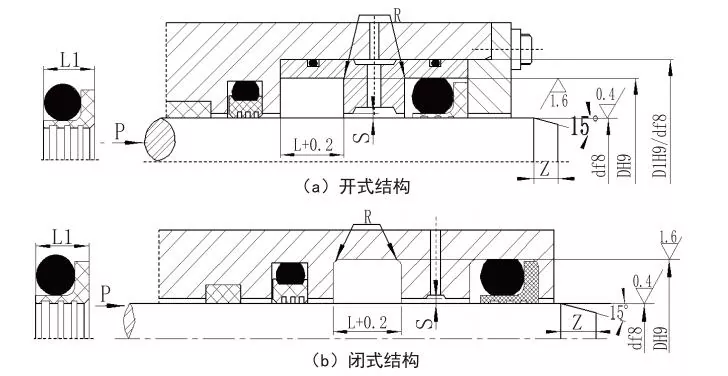

Опсег пречника осовине Стандардни тип д ф8 РЦ2061 |
Опсег пречника осовине Хеави-дути д ф8 РЦ2061-З |
Пречник жлеба Д Х9 |
Ширина жлеба Л+0,2 |
Ширина заптивача Л1 |
Радијус угла Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник попречног пресека О-прстена |
||
|
<10МПА |
<20МПА |
<40МПА |
||||||||
|
5~15.9 |
- |
д+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
д+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Напомена: 1. За пречнике осовине ≤30 мм, препоручује се дизајн отвореног жлеба.
2. За апликације за ротационо заптивање, препоручује се површинска тврдоћа осовине од ХРЦ ≥58.
3. За притиске веће од 30 МПа, препоручује се прилегање Х8/ф8 за екструзиони зазор.
