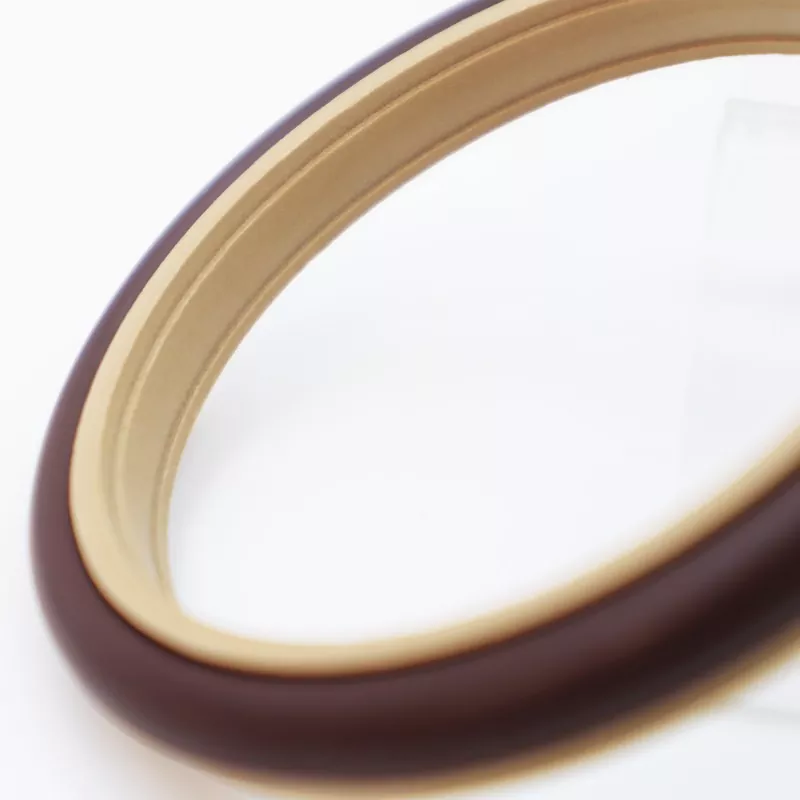

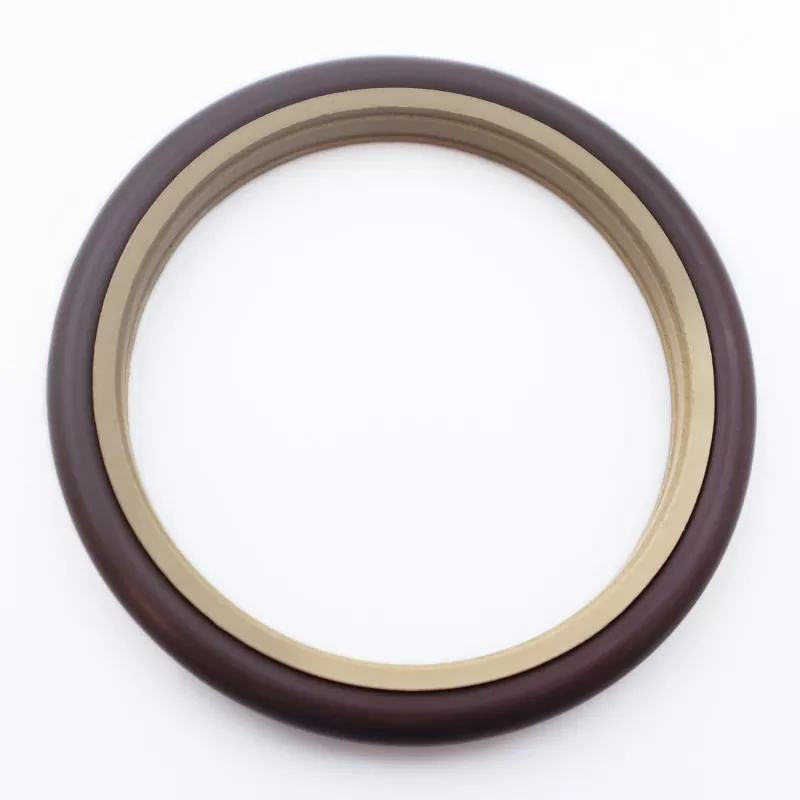

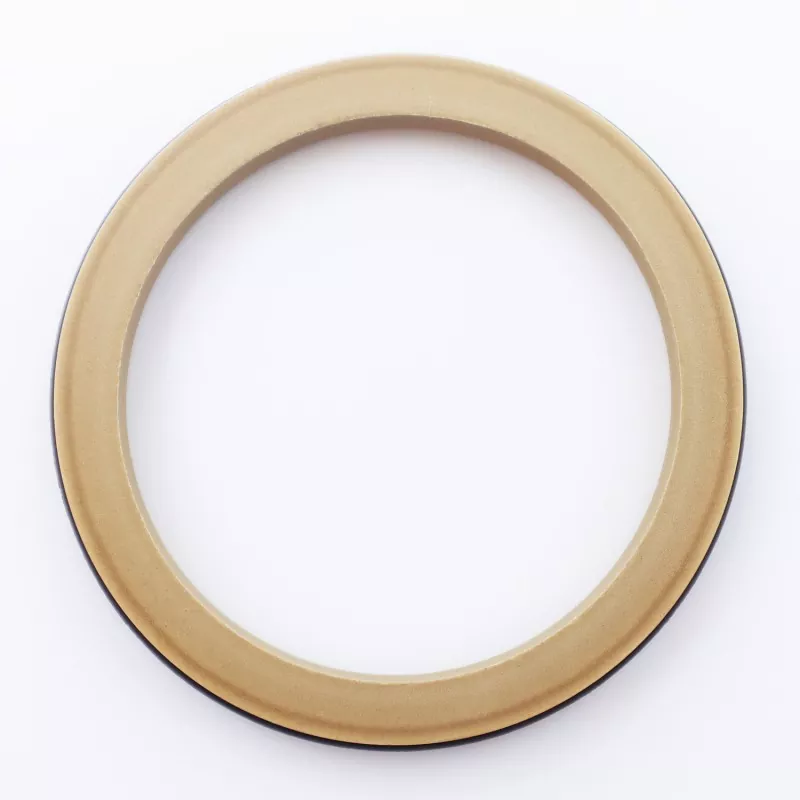

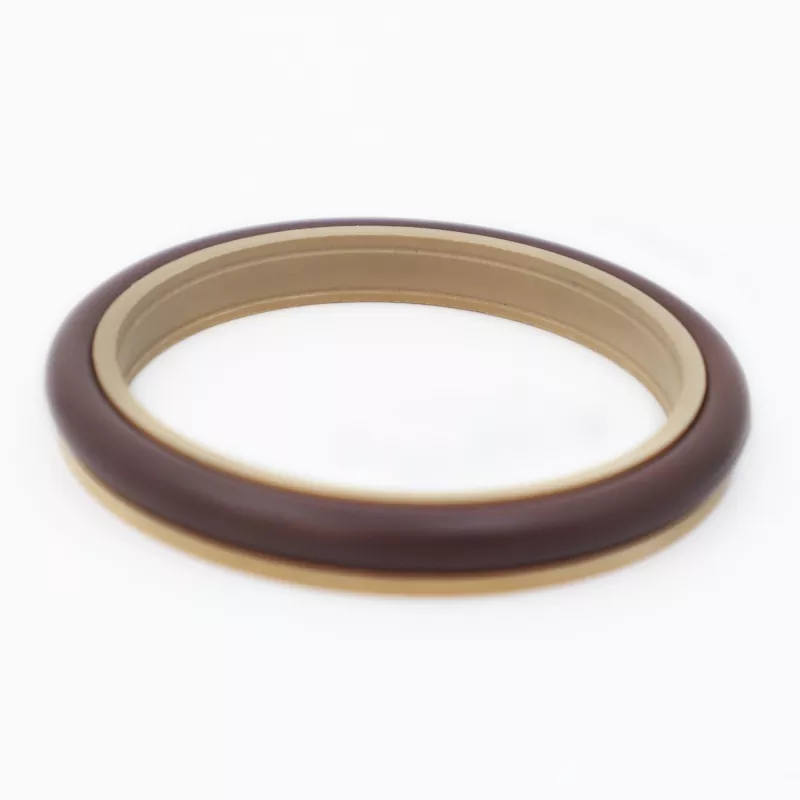

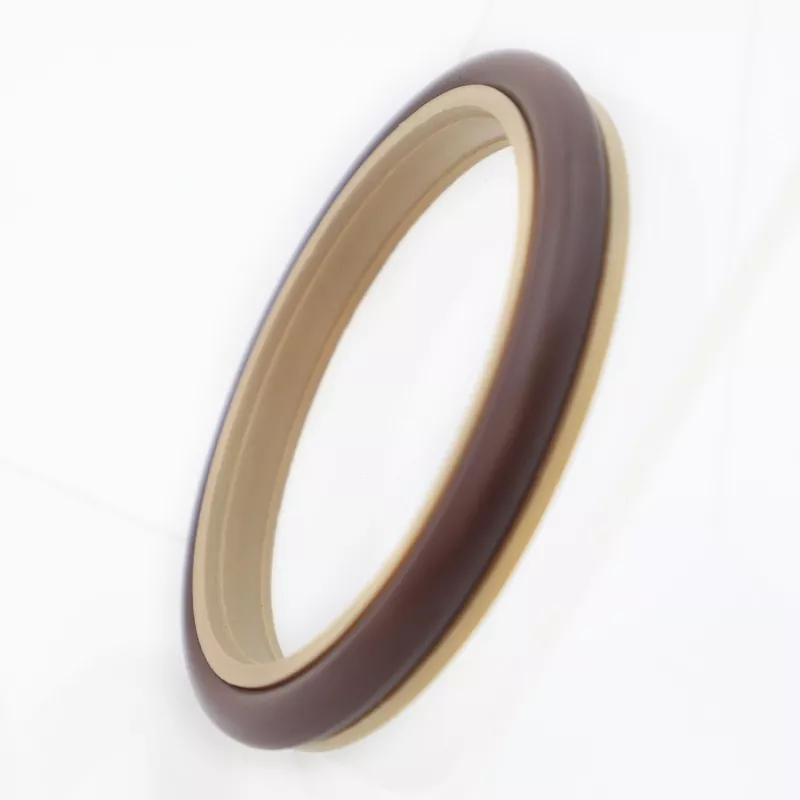

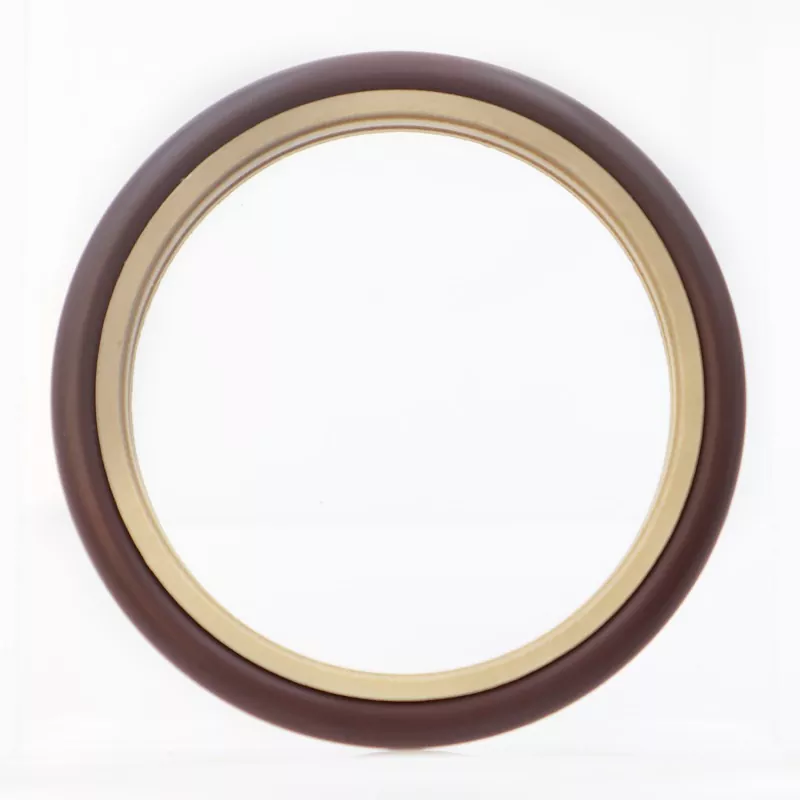

Комбинована зупчаста заптивка вратила РЦ2051-Б/Г састоји се од зупчастог заптивног прстена од пуњеног ПТФЕ и гуменог О-прстена. Дизајниран је за једносмерно заптивање у хидрауличним и пнеуматским апликацијама које укључују и повратно и ротационо кретање. Кључне карактеристике укључују дуг радни век, ниско трење, одличне перформансе заптивања и компактан дизајн. Такође пружа изванредне резултате заптивања и минималну отпорност на трење у апликацијама за водено-хидрауличко ротационо заптивање.
Одржава поуздане перформансе заптивања чак и под водено-хидрауличним ротационим радним условима, ефикасно смањујући хабање површине осовине и минимизирајући ризик од цурења опреме. Поздрављамо упите ОЕМ клијената у вези са одабиром производа, поређењем и масовном куповином.
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц) |
Референтна ПВ вредност (МПа·м/с) |
Референтна брзина (м/с) |
Средње |
|
≤70 (стандардни тип) |
-35 до +100 (НБР О-прстен) |
≤10 |
<2 |
Хидраулично уље, емулзија, вода, ваздух итд. |
|
≤30 (брзи тип) |
-20 до +200 (ФКМ О-прстен) |
<6 |
1. Компатибилни материјали за О-прстенове укључују: РО1 нитрилну гуму (НБР), РО2 флуорокаучук (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ4; друге доступне опције укључују ПТФЕ1, ПТФЕ2, ПТФЕ3 и ПТФЕ5.
Наручите модел: РЦ2051—80к91,7к7,6—ПТФЕ3—Р01

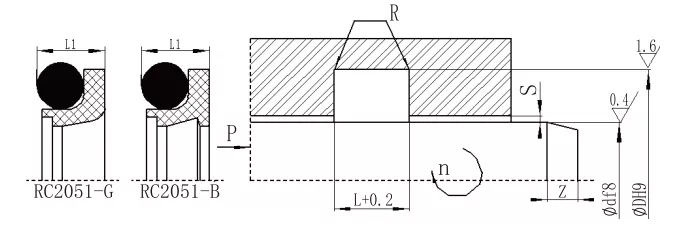

Модел - д к Д к Л - Шифра материјала
Доступне су спецификације унутар наведених опсега.
|
д ф8 Стандардни тип РЦ2051 |
д ф8 Лака дужност РЦ2051-К |
д ф8 Хеави-дути РЦ2051-З |
Д Х9 |
Л+0,2 |
Л1 |
Рмак |
Смак |
Змин |
учинити |
||
|
<10МПа |
<20МПа |
<40МПа |
|||||||||
|
-- |
5~15.9 |
-- |
д+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38.9 |
-- |
д+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
39~107.9 |
5~15.9 |
д+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38.9 |
д+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
д+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
д+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
д+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
д+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Напомена: 1. За пречнике осовине ≤30 мм, препоручује се дизајн отвореног жлеба.
2. Препоручује се да површинска тврдоћа ротирајућег вратила прелази ХРЦ 58.
