Притисак/МПа |
Температура / °Ц |
Брзина /м/с |
Средње |
|
≤40 |
-35~+100 (са НБР О-прстеном) |
≤2 |
Хидраулично уље, емулзија, вода, гас итд. |
|
-20~+200 (са ФКМ О-прстеном) |
1. Доступни материјали за О-прстенове: Р01 нитрил бутадиен каучук (НБР), Р02 флуорокаучук (ФКМ) итд.
2. Материјали заптивног прстена: Стандардни материјали ПТФЕ3 и ПТФЕ4; други опциони материјали укључују ПТФЕ1, ПТФЕ2 и ПТФЕ5.
Пример наручивања
Наручивање Модел РЦ2052—80к91×4,2—ПТФЕ3—Р01 Модел-дкДкЛ- Шифра материјала
Наручивање модела РЦКС17—80к91×4.2—ХПУ Модел-дкДкЛ- Шифра материјала

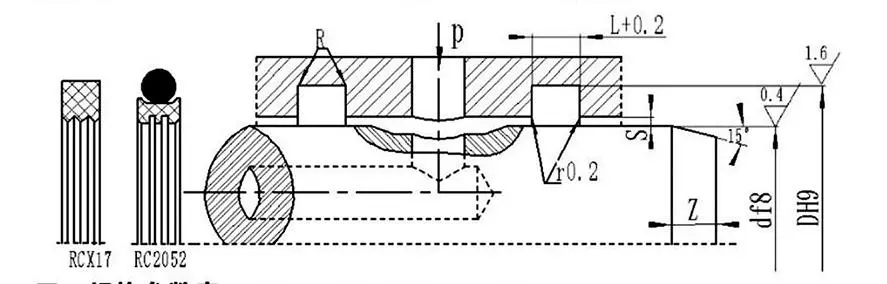

Табела са спецификацијама и параметрима (доступна је свака спецификација унутар опсега параметара)
|
Опсег пречника осовине д ф8 |
Пречник рова ДХ9 |
Ширина рова Л+⁰.2 |
Радијални зазор Смак |
Заобљени углови Рмак |
Цхамфер Змин |
|
|
0~10Мпа |
10~20Мпа |
|||||
|
6~18 |
д+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
д+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
д+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
д+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
д+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650~1500 |
д+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Напомена: За пречнике осовине ≤ 30 мм, препоручују се отворени жлебови.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Напомена: Захтеване спецификације нису овде наведене; молимо контактирајте нашу компанију. Нудимо производе са максималним пречником од 2800мм.
Свеобухватна упутства за инсталацију и употребу
Руи Цхен зна да је исправна инсталација први предуслов за обезбеђивање пуне перформансе заптивки, такође ћемо вам дати свеобухватне смернице о употреби сваког производа, посебно сложених или нестандардних прилагођених делова, постојаће детаљан графички водич за инсталацију.
Ови водичи су праћени дијаграмима високе дефиниције корак по корак и текстуалним упутствима која јасно показују тачке контроле пре инсталације, исправне кораке инсталације, потребне алате и погрешне операције које се морају избегавати, као да су наши инжењери на лицу места. Поред тога, за сложене склопове или системе, креирамо професионалне видео туторијале који омогућавају вашим оператерима да интуитивно и брзо савладају технике инсталације и мере предострожности кроз динамичке демонстрације, у великој мери смањујући ризик од раног квара услед неправилне инсталације.
