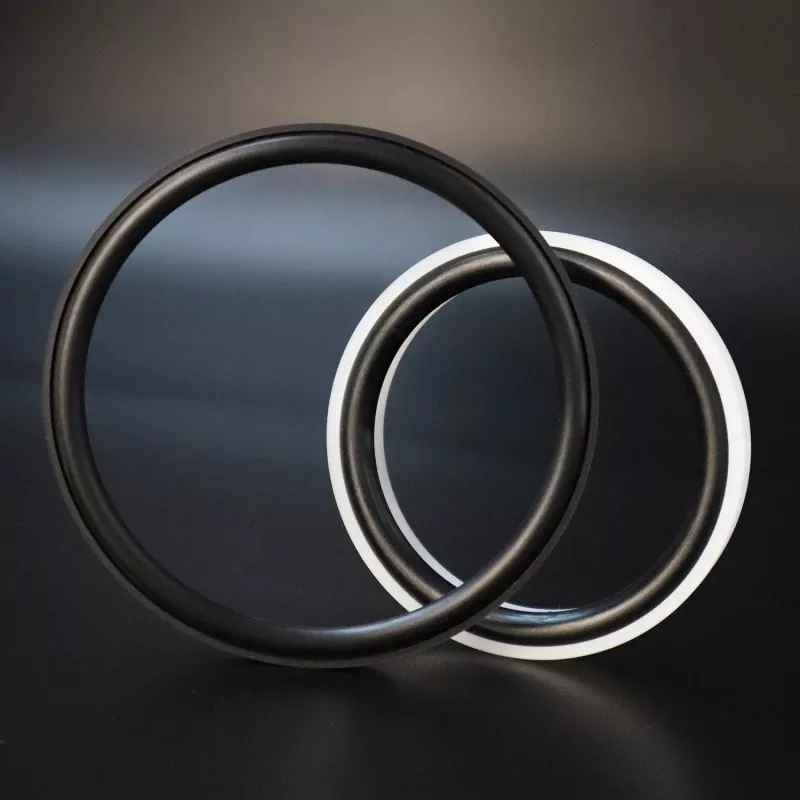

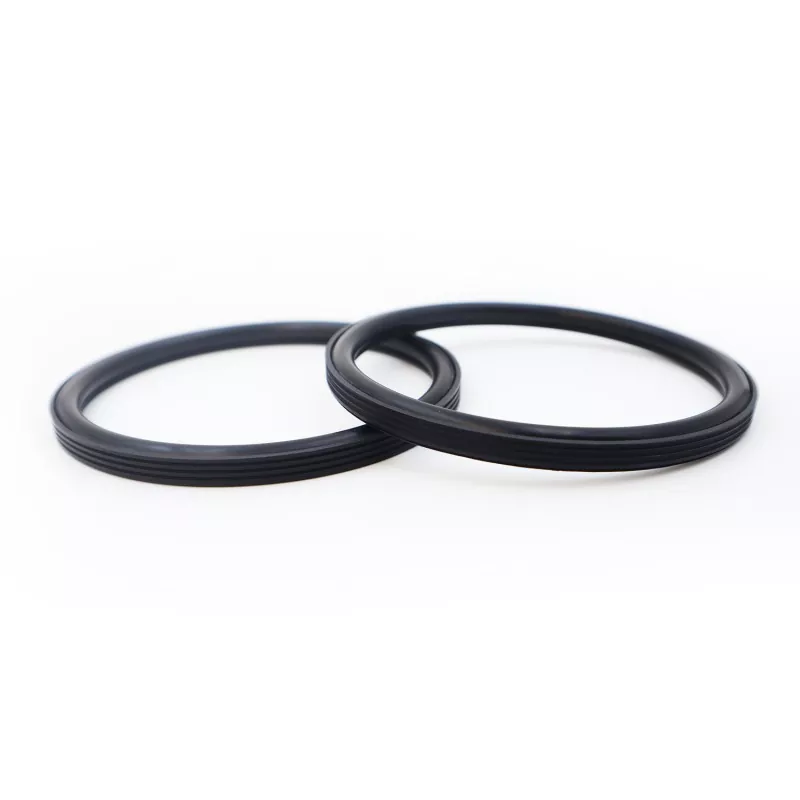

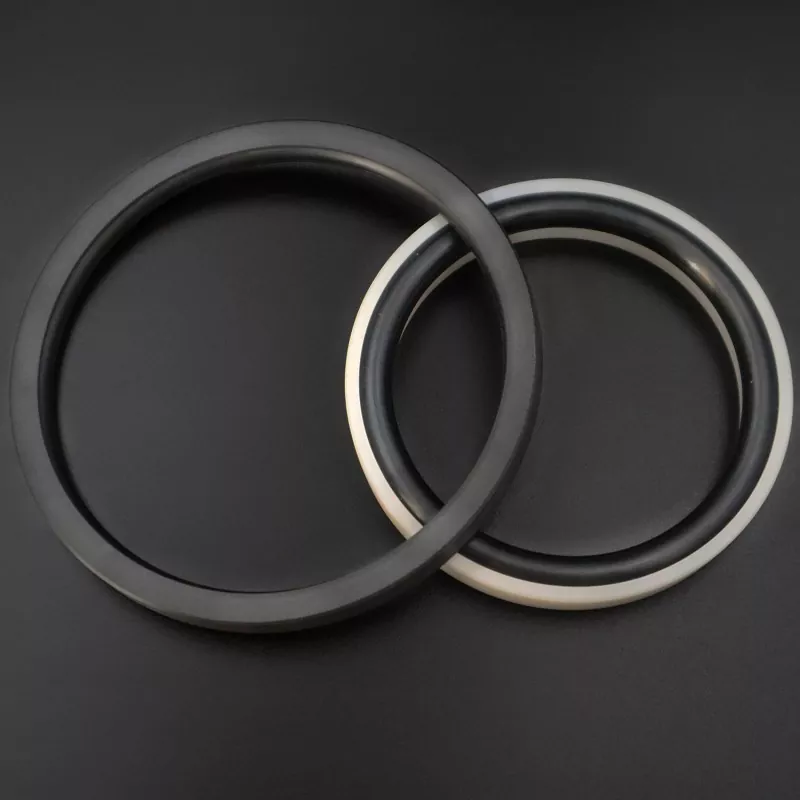

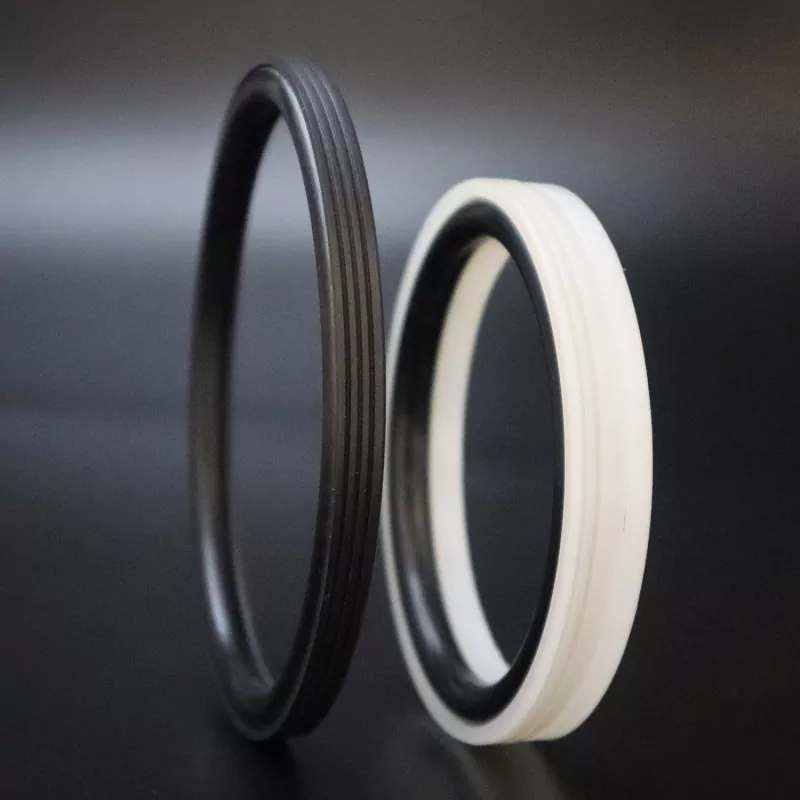

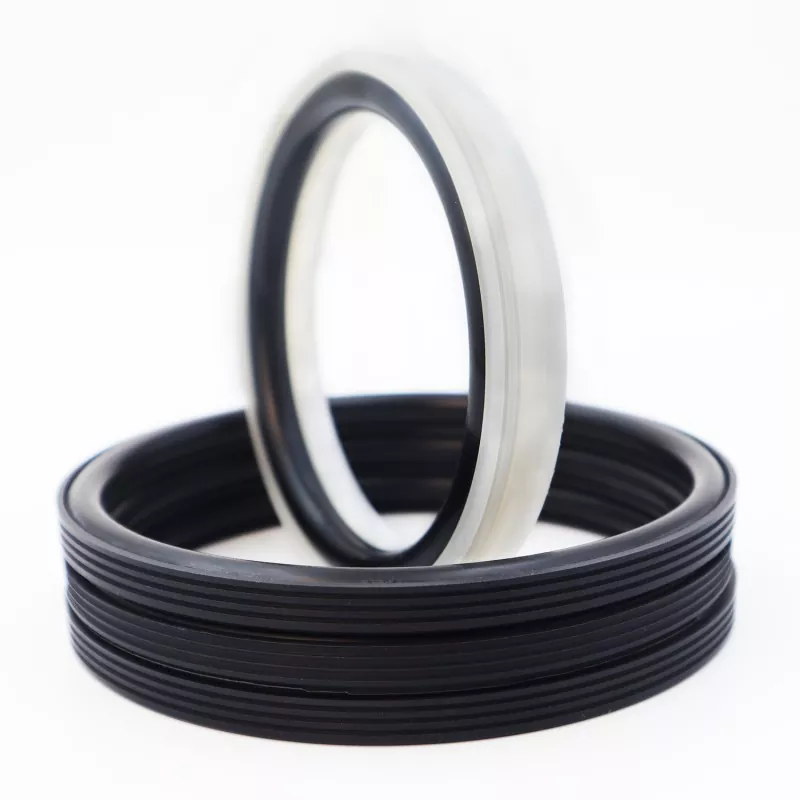

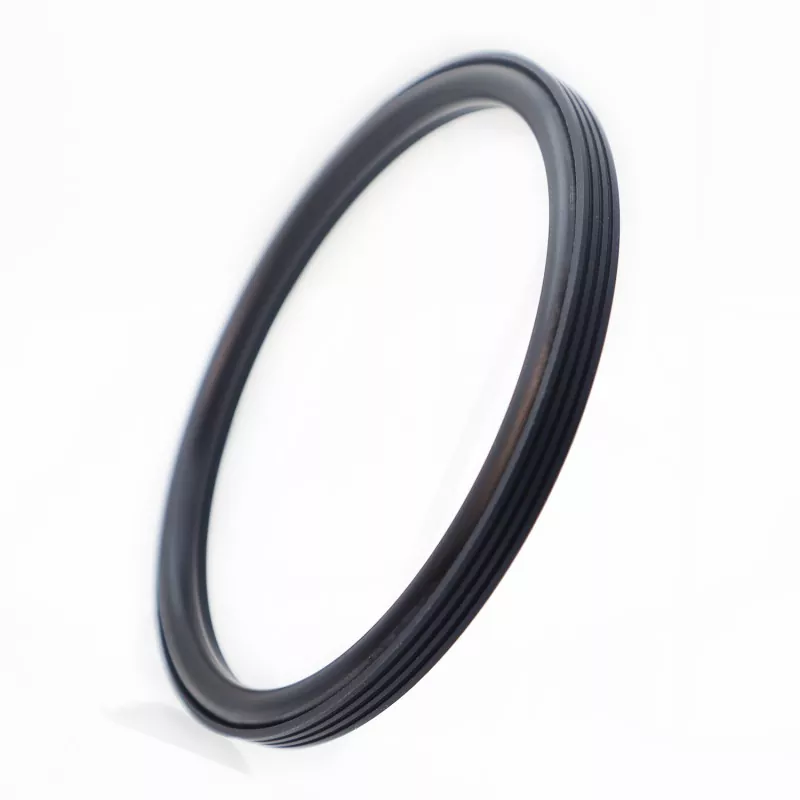

РЦ2062 ојачана зупчаста заптивка клипа састоји се од специјално дизајнираног зупчастог заптивног прстена направљеног од инжењерске пластике високих перформанси и гуменог О-прстена; погодан је за једносмерно заптивање у хидрауличним клипним и ротационим апликацијама.
Одликује га дуг радни век, ниско трење, одличне перформансе заптивања, компактан отисак и једноставност инсталације и одржавања. Оптимизовани дизајн заптивне усне и дебљина обезбеђују ефикасно заптивање чак и када су изложени оштрим медијима као што је цементна суспензија.
Са својом компактном укупном структуром, минимизира захтеве за простором за инсталацију и олакшава практичну монтажу на лицу места и накнадно одржавање. Служи као поуздано решење за заптивање клипних комора у апликацијама за руковање суспензијом. Позивамо произвођаче индустријске опреме да процене, упореде и дају велике поруџбине за овај производ.
Граничне вредности не би требало да се јављају истовремено.
|
Притисак (МПа) |
температура (°Ц)
|
Брзина (м/с) |
Средње |
|
|
Повратно кретање |
Ротационо кретање |
|||
|
≤100 |
-35 до +100 (са НБР О-прстеном) |
≤6 |
≤2 |
Вода, блато, сирова нафта, хидраулично уље, емулзија |
|
-20 до +200 (са ФКМ О-прстеном) |
||||
1. Компатибилни материјали за О-прстенове укључују: РО1 нитрилну гуму (НБР), РО2 флуороеластомер (ФКМ) итд.
2. Материјал заптивног прстена: Стандардни материјал ПТФЕ4; други доступни материјали укључују ПТФЕ2, ПТФЕ3, ПТФЕ5, УПЕ, ПК1, ПК2, итд.
Наручите модел: РЦ2062-80*68,3*7,6-ПТФЕ4-Р01
Модел - Пречник отвора * Пречник жлеба * Ширина жлеба - Шифра материјала
Доступна је било која величина унутар параметара
|

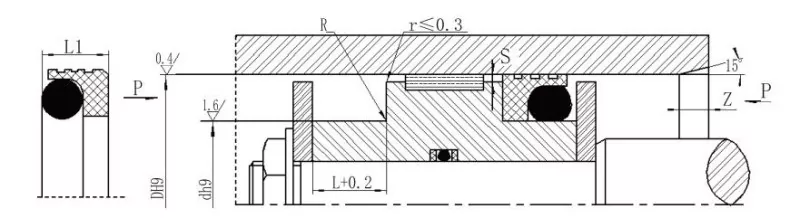

Распон величина отвора Стандардни тип Д Х9 РЦ2062 |
Распон проврта Хеави-дути Д Х9 РЦ2062-З |
Пречник жлеба д х9 |
Ширина жлеба Л+0,2 |
Ширина заптивача Л1 |
Радијус угла Рмак |
Радијални зазор Смак |
Цхамфер Змин |
Пречник попречног пресека О-прстена |
||
|
<10МПА |
<20МПА |
<40МПА |
||||||||
|
8~12.9 |
- |
Д-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24.9 |
10~12.9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51.9 |
13~24.9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127.9 |
25~51.9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500.9 |
52~127.9 |
Д-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500.9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Напомена: 1. За пречнике отвора ≤30 мм, препоручује се дизајн отвореног жлеба.
2. За притиске веће од 30 МПа, препоручује се прилегање Х8/ф8 за екструзиони зазор.
